Tuotetyyppi	Ammattimainen juotosasema
Merkki	Weller
Malli	WT2010M
Näyttö	LCD, säädettävä taustavalo (0-100%)
Lämpötila-alue	100-300 °C (200-600 °F)
Lepotilan lämpötila (Stand-by)	Säädettävä OFF tai 1-99 min (oletuslämpötila 180 °C / 360 °F)
Automaattinen sammutusaika (Auto OFF)	Säädettävä OFF tai 1-999 min (oletus 10 min)
Lukitustoiminto (LOCK)	3-numeroinen koodi (001-999)
Potentiaalintasaus	4 tilaa: suora maadoitus, liittimellä, potentiaaliton, epäsuora vastuksella
Potentiaaliton kytkentäulostulo	Valittavana Zero Smog (ES FE) tai robotti (ES rob)
Automaattinen työkalun tunnistus	Kyllä, tehohäiriö 150 W yhteensopimattomille työkaluille
Kiinteät lämpötilat	2 erikseen aktivoitavaa kiinteää lämpötilaa
Lämpötilan offset	±40 °C (±72 °F)
Ikkunatoiminto (lämpötilaikkuna)	Säädettävä ±1-99 °C (±1-180 °F)
Liiketunnistimen herkkyys	5 tasoa (1: herkätön - 5: erittäin herkkä)
Tehdasasetusten palautus	Painamalla yhtä aikaa Exit, UP ja DOWN -näppäimiä virran kytkennän aikana
Potentiaalintasausliitäntä	3,5 mm jack-liitin
Kärjen huolto	Tinaloi säännöllisesti, käytä ei-aggressiivista juoksutetta, valitse matala lämpötila
Näytettävät virheilmoitukset	"- - -" (työkalua ei tunnisteta), "OFF" (lepotila/sammutus), vilkkuva näyttö (lämmitys pois käytöstä)
Asiakaspalvelu	[e-mail]

Usein kysytyt kysymykset - WT2010M Weller

Kuinka säätää Weller WT2010M -aseman lämpötilaa?

Käytä UP- ja DOWN-näppäimiä lämpötilan säätämiseen. Paina Menu-näppäintä päästäksesi lisäasetuksiin.

Kuinka aktivoida aseman lukitus (LOCK)?

Valitse valikosta kolminumeroinen lukituskoodi (001-999) ja vahvista Menu-näppäimellä. Lukko ilmestyy näyttöön.

Mitä tehdä, jos olen unohtanut lukituskoodini?

Ota yhteyttä Wellerin asiakaspalveluun osoitteeseen [e-mail] saadaksesi apua.

Mitä tarkoittaa näytön '- - -'?

Se ilmaisee, että työkalua ei tunnisteta, se on viallinen tai yhteensopimaton. Tarkista liitäntä ja työkalun kunto.

Kuinka lepotilatoiminto (Stand-by) toimii?

Lepotilan lämpötila voidaan asettaa (OFF tai 1-99 min). Työkalu siirtyy lepotilaan käyttämättömyyden jälkeen. Liiketunnistin tai UP/DOWN-näppäimet aktivoivat sen uudelleen.

Kuinka automaattinen sammutus (Auto OFF) kytketään pois päältä?

Aseta valikossa Temps OFF -asetukseksi OFF. Muussa tapauksessa työkalu sammuu määritetyn ajan jälkeen (tehdasasetus 10 min).

Kuinka asema palautetaan tehdasasetuksiin?

Paina samanaikaisesti Exit-, UP- ja DOWN-näppäimiä 3 sekunnin ajan virran kytkemisen aikana.

Kuinka potentiaalintasausta käytetään?

Käytä 3,5 mm jack-liitintä tasauskaapelin liittämiseen. Saatavilla on neljä tilaa: suora maadoitus, liittimellä, potentiaaliton tai epäsuora vastuksella.

Kuinka kiinteät lämpötilat aktivoidaan?

Aseta valikossa 2 Températures fixes -asetukseksi ON. Käytä sitten UP/DOWN-näppäimiä valitaksesi ja muuttaaksesi kahta esiasetettua lämpötilaa.

Mitä huoltovinkkejä kärjille on?

Tinaloi kärki aina ennen ensimmäistä käyttöä ja taukojen aikana. Käytä ei-aggressiivista juoksutetta, valitse matala lämpötila ja kärki, joka sopii juotokseen. Älä käytä mekaanista voimaa.

KÄYTTÖOHJE WT2010M Weller

FI Täydentävä käyttöopas

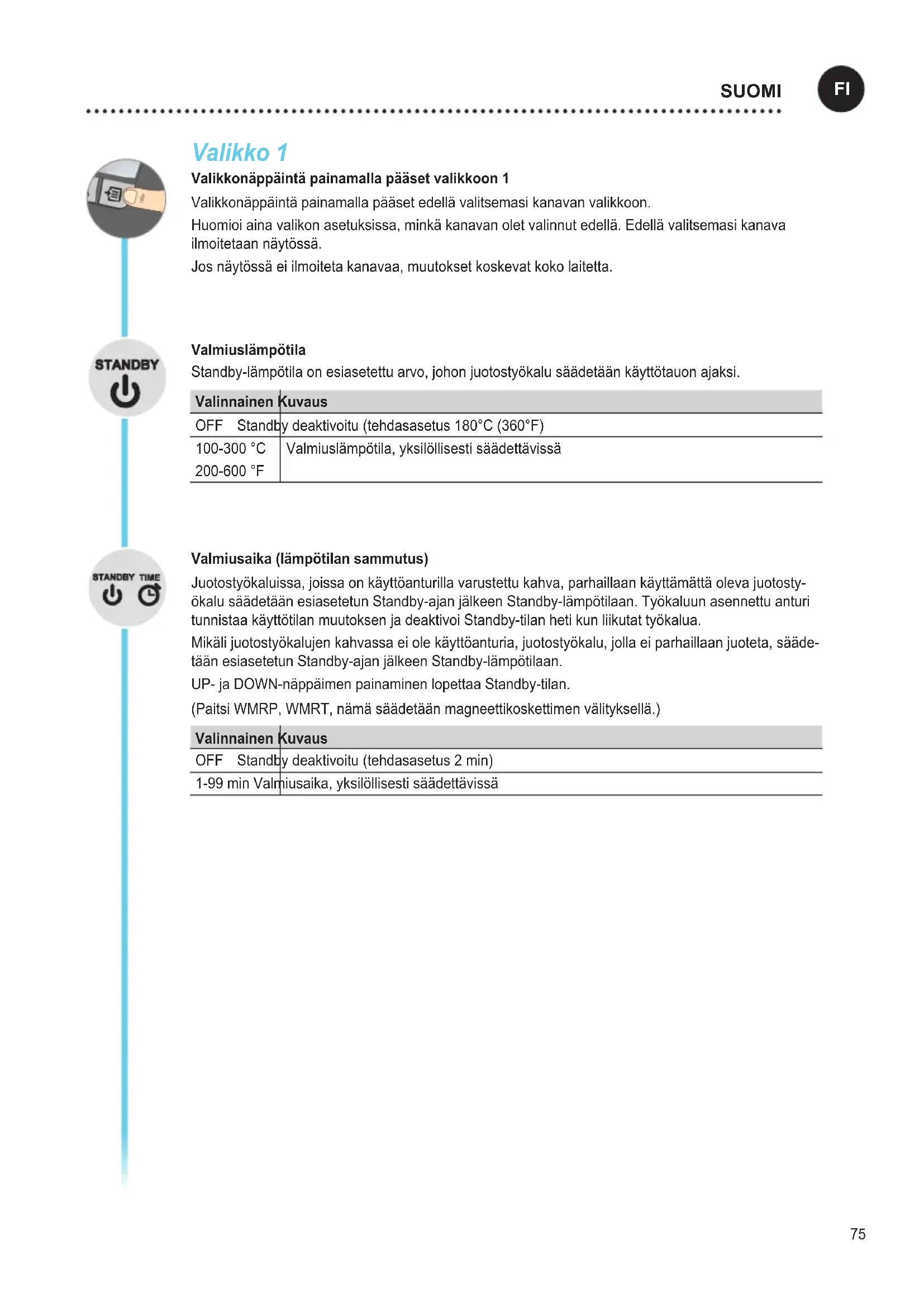

Valikkonäppäintä painamalla pääset valikkoon 1

Valikkonäppäintä painamalla pääset edellä valitsemasi kanavan valikkoon.

Huomioi aina valikon asetuksissa, minkä kanavan olet valinnut edellä. Edellä valitsemasi kanava ilmoitetaan näytössä.

Jos näytössä ei ilmoiteta kanavaa, muutokset koskevat koko laitetta.

Valmiuslämpötila

Standby-lämpötila on esiasetettu arvo, johon juotostyökalu säädetään käyttötauon ajaksi.

Valinnainen Kuvaus
OFF Standby deaktivoitu (tehdasasetus 180°C (360°F)
100-300 °C	Valmiuslämpötila, yksilöllisesti säädettävissä
200-600 °F

Valmiusaika (lämpötilan sammutus)

Juotostyökaluissa, joissa on käyttöanturilla varustettu kahva, parhaillaan käyttämättä oleva juotostyökalu säädetään esiasetetun Standby-ajan jälkeen Standby-lämpötilaan. Työkaluun asennettu anturi tunnistaa käyttötilan muutoksen ja deaktivoi Standby-tilan heti kun liikutat työkalua.

Mikäli juotostyökalujen kahvassa ei ole käyttöanturia, juotostyökalu, jolla ei parhaillaan juoteta, säädetään esiasetetun Standby-ajan jälkeen Standby-lämpötilaan.

UP- ja DOWN-näppäimen painaminen lopettaa Standby-tilan.

(Paitsi WMRP, WMRT, nämä säädetään magneettikoskettimen välityksellä.)

Valinnainen Kuvaus

OFF Standby deaktivoitu (tehdasasetus 2 min)

1-99 min Valmiusaika, yksilöllisesti säädettävissä

OFF-aika

Kun juotostyökalua ei käytetä, juotostyökalun lämmitys katkaistaan OFF-ajan päätyttyä. Lämpötila-katkaisu suoritetaan riippumatta asetetusta valmiustoiminnosta. Tosilämpötila ilmoitetaan vilkuvalla lukemalla ja se toimii jäännöslämmön ilmoituksena. Näyttöön tulee „AUTO-OFF“.

Jäännöslämpö näkyy näytössä juotostyökalun jäähtymisen aikana.

Lisäksi teksti „Cooling“ vilkkuu näytössä.

Heti kun lämpötila alittaa 50°C (122°F) tason, näyttöön tulee OFF ja taustavalaistus sammuu.

UP- ja DOWN-näppäimen samanaikainen painaminen lopettaa OFF-tilan.

Valinnainen Kuvaus

1 2

OFF OFF-aika deaktivoitu (tehdasasetus 10 min)

1-999 min OFF-aika, yksilöllisesti säädettävissä

Window-toiminto

Valinnainen 1 (tehdasasetus):

Säädä potentiaaliton kytkentälähtö asentoon ES FE.

Säätöalueen rajoittaminen ± 1-99 °C (±1-180 °F) välille „LOCK“-toiminnolla lukitusta lämpötilasta lähtien.

Lukittu lämpötila muodostaa siten säädettävän lämpötilaikkunan keskikohdan.

Valinnainen 2:

Säädä potentiaaliton kytkentälähtö asentoon ES rob.

Asettamastasi lukitusta lämpötilasta lähtien voit säätää WINDOW-toiminnon avulla ± 1-99 °C (± 1-180 °F) lämpötilaikkuna. Jos tosilämpötila on tämän ikkunan sisällä, potentiaalivapaa kosketin (optoeristin-lähtö) kytketään läpi.

Valinnainen Kuvaus

1 2

OFF Window-toiminto deaktivoitu (tehdasasetus OFF)

1-99 °C Window-toiminto, yksilöllisesti säädettävissä

1-180 °F

LOCK

Aseman lukitus. Lukituksen jälkeen laitteen asetuksia ei voi enää muuttaa.

Poikkeus 1: Kiinteän lämpötilan näppäimet aktivoitu.

Poikkeus 2: Window-toiminto Valinnainen 1.

Kaikkien muiden asetusten tekeminen ovat estetty lukituksen avaamiseen asti.

Asema lukittu

Aseta haluamasi kolmimerkkinen lukituskoodi (001-999 välillä) ja vahvista se valikkonäppäimellä.

Lukitus on aktivoitu (näytössä näkyy lukko).

Aseman lukituksen avaus

Paina valikkonäppäintä. Näyttöön tulee ON

Syötä kolmimerkkinen lukituskoodi.

Vahvista koodi valikkonäppäimellä.

Koodi unohtunut?

Käänny asiakaspalvelumme

puoleen: [e-mail]

OFFSET

Lämpötilakorjaus

Todellista juottokärkilämpötilaa voidaan muuttaa lämpötilan Offset- arvon syötöllä ± 40 °C (± 72 °F) verran.

°C °F

Lämpötilayksikön vaihtaminen.

Valinnainen Kuvaus
°C Celsius
°F Fahrenheit

Valikko 2

Valitse haluamasi kanava.

Valikkonäppäimen pitkällä painalluksella (3 sekuntia) pääset halutun kanavan valikkoon 2. Huomioi aina valikon asetuksissa, minkä kanavan olet valinnut edellä. Edellä valitsemasi kanava ilmoitetaan näytössä.

Jos näytössä ei ilmoiteta kanavaa, muutokset koskevat koko laitetta.

Kiinteät lämpötilat

2 yksilöllisesti säädettävän kiinteän lämpötilan aktivointi.

Valinnainen12		Kuvaus
ON	Kiinteät	lämpötilat aktivoitu
OFF	Kiinteät	lämpötilat deaktivoitu (tehdasasetus)

Jos olet aktivoinut kiinteät lämpötilat, voit valita ja muuttaa niitä UP- ja DOWN-näppäimillä.

Taustavalaistus

Valinnainen	Kuvaus
0-100% LCD	-valoisuus (tehdasasetus 80%)

Potentiaaliton kytkentälähtö

Zero Smog -lähdön tai robottilähdön valinta

Valinnainen12	Kuvaus
ES FE Zero	Smog -lähtö aktivoitu (tehdasasetus)
ES rob Robottilähtö aktivoitu

Herkkyys

Valinnainen	Kuvaus
1	Epäherkkä – reagoi voimakkaaseen (pitkään) liikkeeseen
2	:
3	-Perus (tehdasasetus)
4	:
5	-Herkkä - reagoi vähäiseen (lyhkäiseen) liikkeeseen

Esimerkki

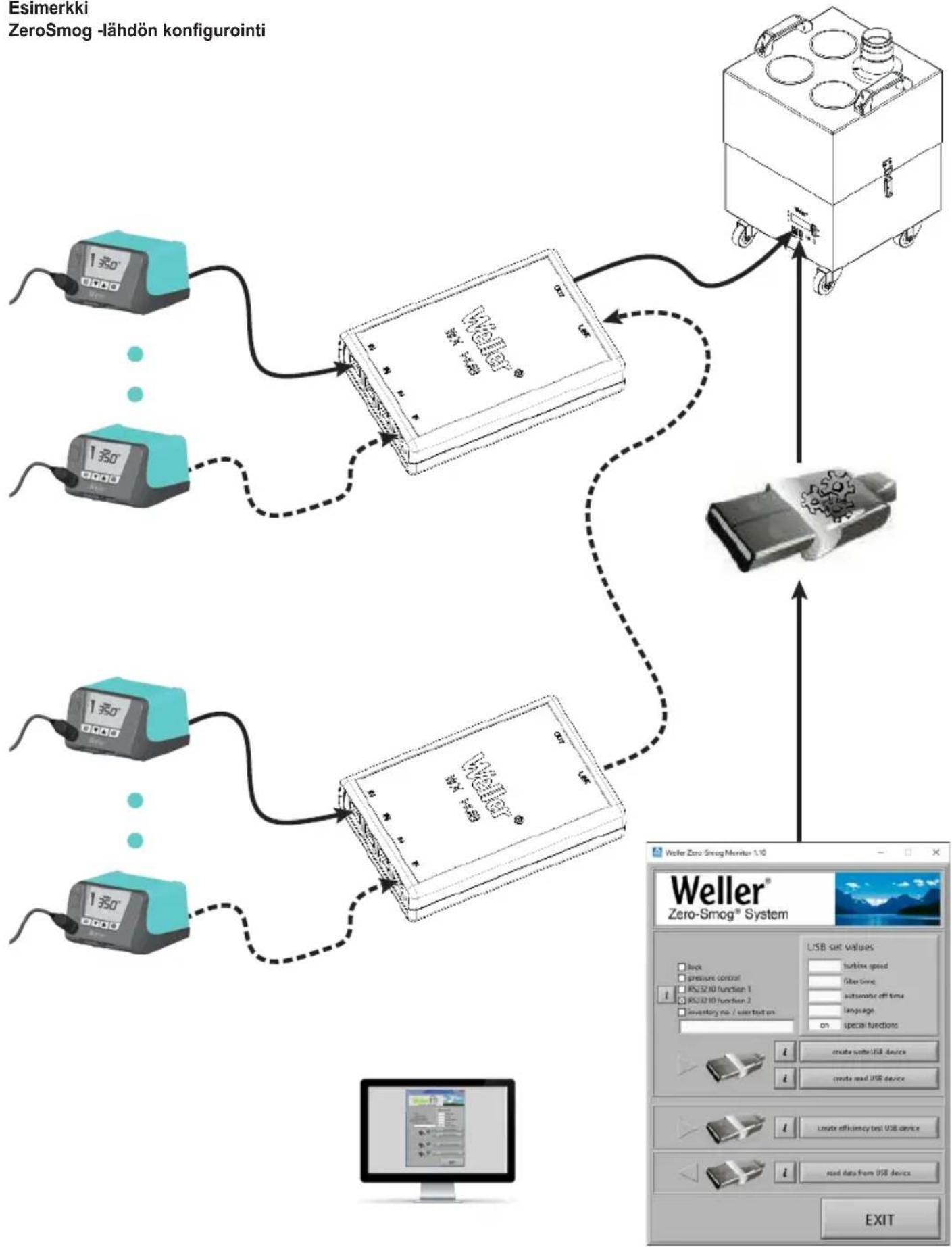

ZeroSmog -lähdön konfigurointi

Palauttaminen tehdasasetuksiin

Päällekytkennän yhteydessä: Paina Exit, UP ja DOWN 3 sekunnin ajan

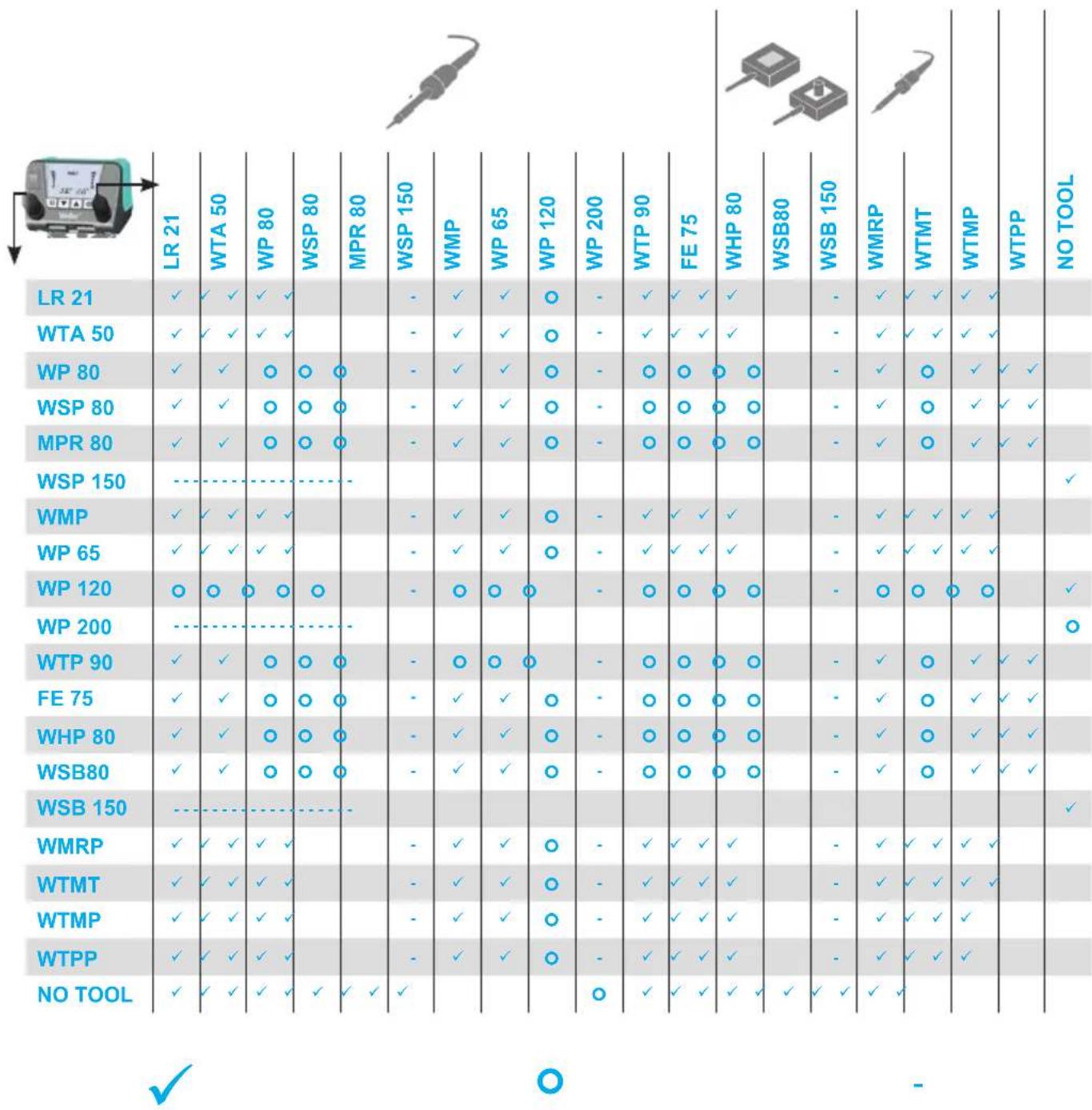

Työkalun tunnistus ja ylikuormitusrajoitus

WT 2M on varustettu automattisella työkalutunnistuksella, joka kohdentaa vastaavat säätöparametrit kulloinkin kytketylle työkalulle. Aseman ylikuormituksen estämiseksi ne tukevat vain yhteensopivia työkaluja:

Potentiaalin tasaus

3,5 mm jakkikoskettimen erilaisilla kytkennöillä on mahdollista tehdä 4 vaihtoehtoista versiota:

a Kova maadoitus ilman pistoketta (toimitustila).
b Potentiaalin tasaus pistokkeella, tasausjohto keskikoskettimessa.
c Potentiaaliton pistokkeella
d Pehmeä maadoitus pistokkeella ja kiinnijuotetulla vastuksella. Maadoitus valitun vastuksen kautta.

Juottaminen ja juotoksen irrottaminen

Suorita juotostyöt kytketyn juottotyökalun käyttöohjeiden mukaan.

Juotoskärkien käsittely

• Kostuta ensimmäisen kuumennuksen yhteydessä selektiivinen ja tinattava juotoskärki juotteella. Tämä poistaa juotoskärjestä varastoinnin takia muodostuneet oksidikerrokset ja epäpuhtaudet.
• Huolehdi työtaukojen yhteydessä ja ennen juotoskolvin syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.
• Älä käytä liian syövyttäviä juoksutteita.
• Huolehdi aina siitä, että juotoskärjet on kiinnitetty asianmukaisesti paikoilleen.
• Valitse mahdollisimman alhainen käyttölämpötila.
• Valitse mahdollisimman suuri käyttösovellukselle sopiva juotoskärkimuoto Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.

• Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialaisesti juotoskärjen ja juotoskohdan välillä.

• Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä pois päältä tai käytä Weller-toimintoa, joka alentaa lämpötilaa käyttötaukojen ajaksi.

• Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin pidemmäksi ajaksi säilytykseen.
• Anna juotetta suoraan juotoskohtaan, ei juotoskärjen päälle.
• Vaihda juotoskärjet asiaankuuluvaan työkaluun.
• Älä kohdista mitään mekaanista voimaa juotoskärjelle.

HUOMIO

Ohjainlaitteet on säädetty keskisuurille juottokärjille. Poikkeamia voi syntyä kärkien vaihdon tai muodoltaan erilaisten kärkien käytön takia.

Vikailmoitukset ja vikojen korjaaminen

Ilmoitus/vika Mahdollinen syy	Korjaustoimenpiteet
• Näyttö „- - -“ • Työkalua ei tunnistettu• Työkalu viallinen• Työkalu ei yhteensopiva		• Tarkasta työkalun liitäntä laitteeseen• Tarkasta kytketty työkalu
• Ei näyttötoimintoa (näyttö pois päältä)	• Ei verkkojännitettä • Kytke verkkokatkaisin päälle• Tarkasta verkkojännite• Tarkasta laitteen sulake
• OFF	• Asema on Standby- tai OFF-tilassa	• Aktivoi juotostyökalu uudelleen UP- tai DOWN-näppäimillä
• Työkalu pysyy kylmänä	• Asema on Standby- tai OFF-tilassa	• Liikuta kolvia• Aktivoi juotostyökalu uudelleen UP- tai DOWN-näppäimillä
• Lämpötilalukema näytössä• Työkalu pysyy kylmänä	• Kuumennin rikki • Tarkasta/vaihda juotostyökalu
• Asema ei toimi totuttuun tapaan	• Parametrien säätöä muutettu • Palauta asema tehdasasetuksiin
• Asetusten muuttaminen ei ole mahdollisia	• Asema lukittu • Aseman lukituksen avaus
• Zero Smog ei lähde käyntiin	• Ei verkkojännitettä• Ei signaalia	• Tarkista verkkovirta• Tarkasta liitäntäjohdotus• Tarkasta liitäntäasetukset
