Produkttyp	Professionell lödpunktstation
Märke	Weller
Modell	WT2010M
Display	LCD med justerbar bakgrundsbelysning (0-100%)
Temperaturområde	100-300 °C (200-600 °F)
Standby-temperatur	Justerbar AV (OFF) eller 1-99 min (standardtemperatur 180 °C / 360 °F)
Automatisk avstängning (Auto OFF)	Justerbar AV (OFF) eller 1-999 min (standard 10 min)
Låsfunktion (LOCK)	3-siffrig kod (001-999)
Potentialutjämning	4 lägen: direkt jordning, med kontakt, utan potential, indirekt med motstånd
Potentialfri kopplingsutgång	Valbar Zero Smog (ES FE) eller robot (ES rob)
Automatisk verktygsdetektering	Ja, med effektbegränsning till 150 W för icke-kompatibla verktyg
Fasta temperaturer	2 fasta temperaturer som kan aktiveras individuellt
Temperaturoffset	±40 °C (±72 °F)
Fönsterfunktion (temperaturfönster)	Justerbar ±1-99 °C (±1-180 °F)
Rörelsesensorns känslighet	5 nivåer (1: okänslig till 5: mycket känslig)
Återställning till fabriksinställningar	Genom att trycka samtidigt på tangenterna Exit, UP och DOWN vid påslagning
Anslutning för potentialutjämning	3,5 mm jackhylsa
Underhåll av lödspets	Förtina regelbundet, använd ett icke-aggressivt flussmedel, välj en låg temperatur
Felmeddelanden som visas	"- - -" (verktyg ej detekterat), "OFF" (standby/avstängning), blinkande display (uppvärmning inaktiverad)
Kundsupport	[e-mail]

Vanliga frågor - WT2010M Weller

Hur ställer jag in temperaturen på Weller WT2010M-stationen?

Använd tangenterna UP och DOWN för att justera temperaturen. Tryck på tangenten Menu för att komma åt avancerade inställningar.

Hur aktiverar jag låsfunktionen (LOCK) på stationen?

I menyn, ställ in den tresiffriga låskoden (001-999) och bekräfta med tangenten Menu. Ett hänglås visas på skärmen.

Vad gör jag om jag har glömt min låskod?

Kontakta Wellers kundsupport på [e-mail] för att få hjälp.

Vad betyder visningen '- - -' på skärmen?

Det indikerar att verktyget inte detekteras, är defekt eller inte kompatibelt. Kontrollera anslutningen och verktygets tillstånd.

Hur fungerar standby-funktionen?

Standby-temperaturen kan ställas in (AV (OFF) eller 1-99 min). Verktyget går i standby efter inaktivitet. Rörelsesensorn eller tangenterna UP/DOWN återaktiverar det.

Hur inaktiverar jag automatisk avstängning (Auto OFF)?

I menyn, ställ alternativet Tid AV på AV (OFF). Annars stängs verktyget av efter angiven tid (fabriksinställning 10 min).

Hur återställer jag stationen till fabriksinställningarna?

Håll tangenterna Exit, UP och DOWN samtidigt intryckta i 3 sekunder vid påslagning.

Hur använder jag potentialutjämning?

Använd 3,5 mm jackhylsan för att ansluta en kompensationskabel. Fyra lägen finns: direkt jordning, med kontakt, utan potential, eller indirekt med motstånd.

Hur aktiverar jag fasta temperaturer?

I meny 2, ställ alternativet Fasta temperaturer på PÅ (ON). Använd sedan tangenterna UP/DOWN för att välja och ändra de två förinställda temperaturerna.

Vilka är underhållsråden för lödspetsar?

Förtina alltid lödspetsen före första användningen och under pauser. Använd ett icke-aggressivt flussmedel, välj en låg temperatur och en lödspets anpassad till lödningen. Använd inte mekanisk kraft.

BRUKSANVISNING WT2010M Weller

SV Tilläggsbruksanvisning

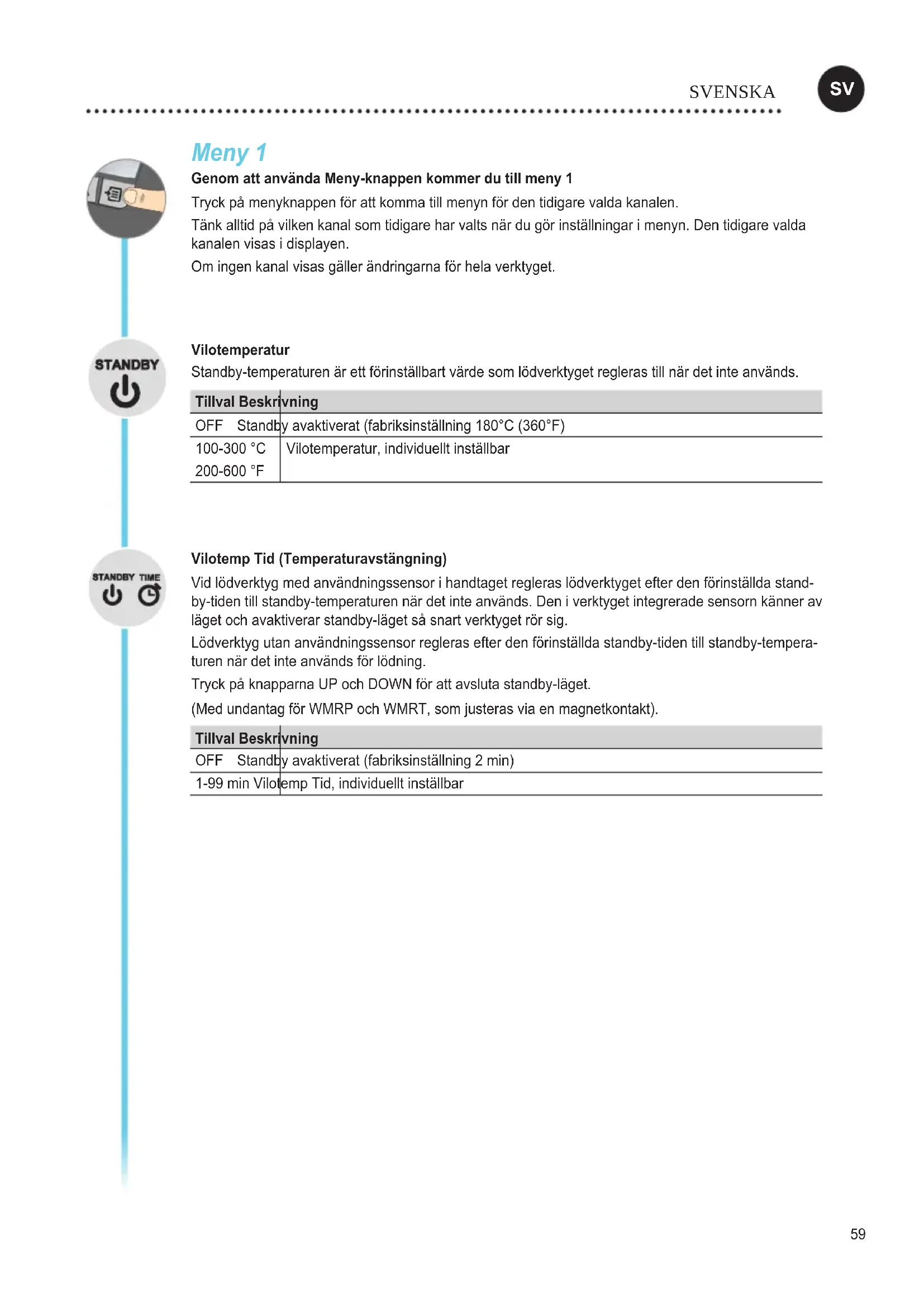

Genom att använda Meny-knappen kommer du till meny 1

Tryck på menyknappen för att komma till menyn för den tidigare valda kanalen.

Tänk alltid på vilken kanal som tidigare har valts när du gör inställningar i menyn. Den tidigare valda kanalen visas i displayen.

Om ingen kanal visas gäller ändringarna för hela verktyget.

Vilotemperatur

Standby-temperaturen är ett förinställbart värde som lödverktyget regleras till när det inte används.

Tillval Beskrivning
OFF Standby avaktiverat (fabriksinställning 180°C (360°F)
100-300 °C	Vilotemperatur, individuellt inställbar
200-600 °F

Vilotemp Tid (Temperaturavstängning)

Vid lödverktyg med användningssensor i handtaget regleras lödverktyget efter den förinställda standby-tiden till standby-temperaturen när det inte används. Den i verktyget integrerade sensorn känner av läget och avaktiverar standby-läget så snart verktyget rör sig.

Lödverktyg utan användningssensor regleras efter den förinställda standby-tiden till standby-temperaturen när det inte används för lödning.

Tryck på knapparna UP och DOWN för att avsluta standby-läget.

(Med undantag för WMRP och WMRT, som justeras via en magnetkontakt).

Tillval Beskrivning

OFF Standby avaktiverat (fabriksinställning 2 min)

1-99 min Vilotemp Tid, individuellt inställbar

OFF-tid

Om lödverktyget inte används avaktiveras uppvärmningen när OFF-tiden är slut. Temperaturen kopplas från oberoende av inställd standbyfunktion. Ärtemperaturen blinkar och fungerar som restvärme-sindikator. På displayen visas "AUTO-OFF".

Medan lödverktyget svalnar visas restvärmen.

Dessutom blinkar „Cooling“ på displayen. COOLING

När temperaturen understiger 50 °C (122 °F) visar displayen OFF och bakgrundsbelysningen stängs av.

Tryck in knapparna UP och DOWN samtidigt för att avsluta OFF-läget.

Tillval 12	Beskrivning
OFF OFF-tid avaktiverat (fabriksinställning 10 min)
1-999 min OFF-tid, individuellt inställbar

Window-funktionen

Tillval 1 (fabriksinställning):

Ställ potentialfri kopplingsutgång till ES FE.

Begränsning av inställningsområdet till ± 1–99 °C (±1–180 °F) utifrån en temperatur som lästs med funktionen "LOCK".

Den låsta temperaturen utgör då medelvärdet i det inställningsbara temperaturfönstret.

Tillval 2:

Ställ potentialfri kopplingsutgång till ES rob.

Med utgångspunkt från den inställda låsta temperaturen kan du med hjälp av WINDOW-funktionen ställa in ett temperaturfönster på ± 1–99 °C (±1–180 °F). Om aktuell temperatur befinner sig inom detta fönster kopplas den potentialfria kontakten igenom.

Tillval 12	Beskrivning
OFF Window-funktionen avaktiverat (fabriksinställning OFF)
1-99 °C	Window-funktionen, individuellt inställbar
1-180 °F

LOCK

Låsning av stationen. Efter låsning kan inga inställningar ändras på verktyget.

Undantag 1: Knappar för fast temperatur aktiverade.

Inga andra inställningar kan göras förrän lödstationen lästs upp.

Låsa station

Ställ in önskad tresiffrig låskod (001–999) och bekräfta med meny-knappen.

Låsningen är nu aktiv (i displayen visas ett hänglås).

Låsa upp station

Tryck på meny-knappen. På displayen visas ON

Ställ in den tresiffriga läskoden.

Bekräfta koden med meny-knappen.

Glömt koden?

Kontakta vär kundtjänst: [e-mail]

Offset

Lödspetsens faktiska temperatur kan anpassas genom en temperatur-offset på ± 40 °C (± 72 °F).

°C °F

Växla temperaturenhet.

Tillval Beskrivning
°C Celsius
°F Fahrenheit

Meny 2

Välj önskad kanal.

Genom att hålla menyknappen intryckt (3 sek.) kommer du till meny 2 för den valda kanalen.

Tänk alltid på vilken kanal som tidigare har valts när du gör inställningar i menyn. Den tidigare valda kanalen visas i displayen.

Om ingen kanal visas gäller ändringarna för hela verktyget.

Fasta temperaturer

Aktivering av de två separat inställbara fasta temperaturerna.

Tillval 12		Beskrivning
ON	Fasta temperaturer aktiverat
OFF	Fasta temperaturer avaktiverat (fabriksinställning)

Om fasta temperaturer är aktiverade kan de väljas och ändras med knapparna UP och DOWN.

Bakgrundsbelysning

Tillval Beskrivning
0-100% LCD	Bakgrundsbel. (fabriksinställning 80%)

Potentialfri kopplingsutgång

Val mellan Zero Smog-utlopp eller Robot-utlopp

Tillval 12	Beskrivning
ES FE Zero	Smog-utlopp aktiverat (fabriksinställning)
ES rob Robot-utlopp aktiverat

Känslighet

Tillval Beskrivning
1	Ej Känslig – reagerar på kraftig (lång) rörelse
2	:
3	Standard (fabriksinställning)
4	:
5	Känslig - reagerar på små (korta) rörelser

Exempel

Konfiguration av Zero Smog-utlopp

Återställa till fabriksinställningarna

Vid påslagning: Håll Exit, UP och DOWN intryckta i 3 sekunder

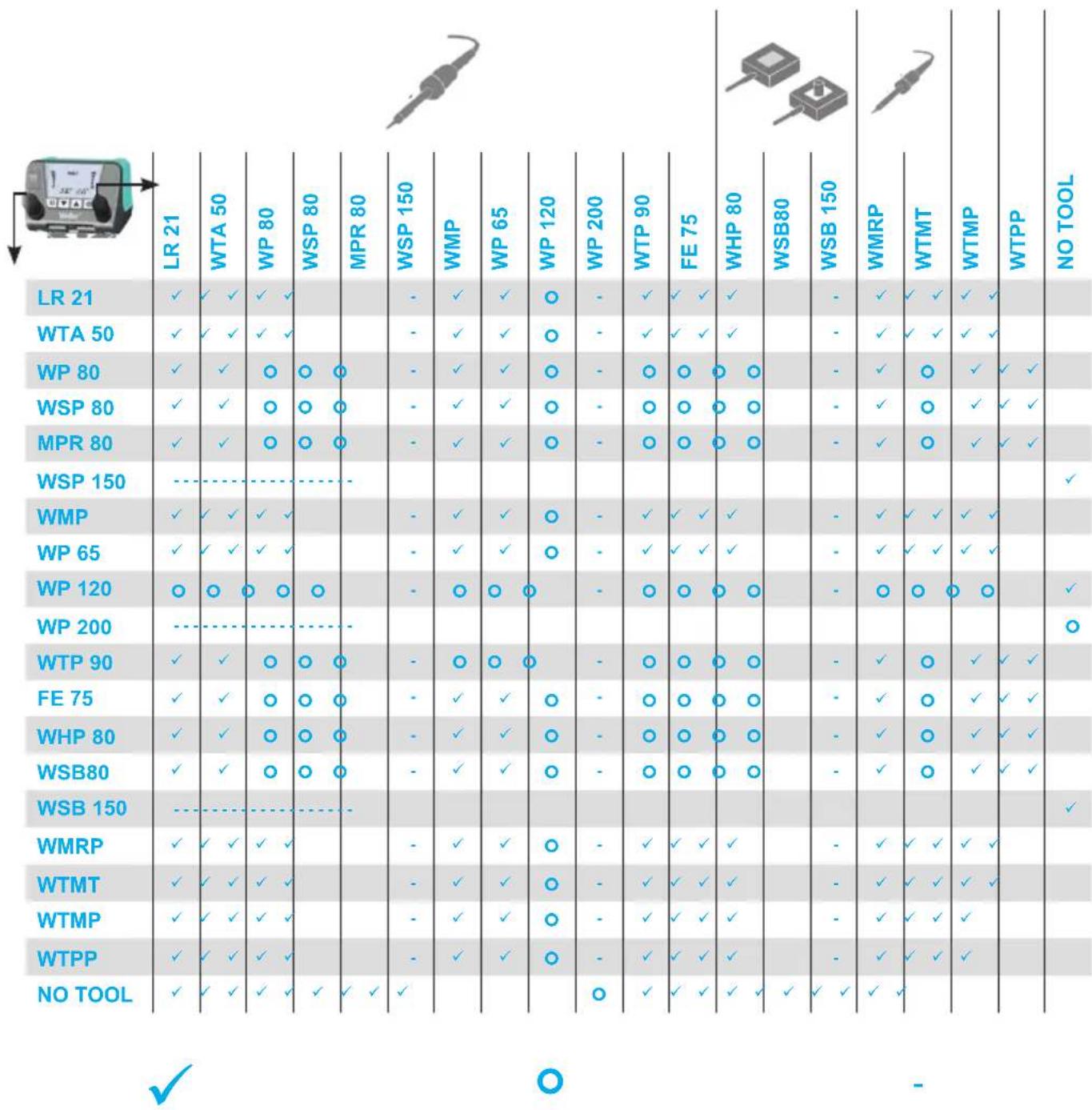

Verktygsidentifiering och överbelastningsbegränsning

WT 2M är utrustad med automatisk verktygsidentifiering som tilldelar det anslutna verktyget lämpliga styrparametrar. För att undvika överbelastning av stationen stöds bara kompatibla verktyg:

Full funktion Minskad effekt med 150 W Verktygskombination ej möjlig

Potentialutjämning

Genom att koppla 3,5-mm-kopplingsjacket på olika sätt är 4 varianter möjliga:

a Hårt jordad utan stickpropp (leveransskick).

b Potentialutjämning med stickpropp, utjämningsledning vid mellankontakten.

c Spänningslös med stickpropp

d Mjukt jordad med stickpropp och inlött motstånd. Jordning via det valda motståndet.

Lödning och avlödning

Följ bruksanvisningen till det anslutna lödverktyg du ska arbeta med.

Skötsel av lödspetsar

• Vid första upphettningen bör du täcka lödspetsen med lod. På så vis avlägsnas eventuella oxidbeläggningar eller orenheter som kan ha uppstått vid förvaring av lödspetsen.
• Vid pauser i lödningen och när du lägger undan lödspetsen bör du kontrollera att den är ordentligt täckt med lod.
• Använd inga aggressiva flussmedel.
• Kontrollera alltid att lödspetsen sitter som den ska.
• Välj en så låg arbetstemperatur som möjligt.
• Välj alltid den största lödspets som passar till arbetet Tumregeln är att den bör vara ungefär lika stor som lödytan.
• Se till att lödspetsen är ordentligt täckt av lod så att värmeöverföringen mellan lödspetsen och lödpunkten sker på en så stor yta som möjligt.
• Vid längre pauser i lödningen bör du koppla från lödsystemet eller använda Wellers funktion för sänkning av

temperaturen vid pauser.

• Om du ska förvara lödkolven under en längre tid bör du alltid täcka lödspetsen med lod.
• Mata lod direkt till lödpunkten, inte på lödkolven.
• Byt lödspetsarna med hjälp av det tillhörande verktyget.
• Lägg inte mekanisk belastning på lödspetsen.

Varning

Manöverenheten är justerad för medelstora lödspetsar. Avvikelser kan uppstå på grund av spetsbyte eller därför att andra spetsformer används.

Felmeddelanden och åtgärder

Meddelande/Symtom Möjlig orsak Åtgärd
• Indikering "---" • Verktyget kunde inte identifieras• Verktyget defekt• Verktyg inte kompatibelt		• Kontrollera verktygets anslutning till lõdstationen• Kontrollera det anslutna verktyget
• Ingen displayfunktion(Display avstängd)	• Nätspänning saknas • Koppla till nätströmbrytaren g• Kontrollera nätspänningen• Kontrollera apparatens säkrin
• OFF • Stationen står i standby eller fränkopplat läge		• Återaktivera lõdverktyget med knapparna UP eller DOWN
• Verktyget förblir kallt	• Stationen står i standby eller fränkopplat läge	• Rör på kolven• Återaktivera lõdverktyget med knapparna UP eller DOWN
• Temperaturindikering på display• Verktyget förblir kallt	• Uppvärmning defekt • Kontrollera/ersätt lõdverktyget
• Stationen fungerar inte som den ska	• Felaktigt inställd parameter	• Återställ stationen till fabriksinställningarna
• Inte möjligt att ändra inställningar	• Station låst • Låsa upp station
• Zero Smog startar inte • Nätspänning saknas• Ingen signal		• Kontrollera strömförsörjningen• Kontrollera gränssnittskablar• Kontrollera inställningar för gränssnitt
