| Typ produktu | Profesjonalna stacja lutownicza |
| Marka | Weller |
| Model | WT2010M |
| Wyświetlacz | LCD z regulacją podświetlenia (0-100%) |
| Zakres temperatury | 100-300°C (200-600°F) |
| Temperatura czuwania (Stand-by) | Regulowana OFF lub 1-99 min (temperatura domyślna 180°C / 360°F) |
| Czas automatycznego wyłączenia (Auto OFF) | Regulowany OFF lub 1-999 min (domyślnie 10 min) |
| Funkcja blokady (LOCK) | Kod 3-cyfrowy (001-999) |
| Kompensacja potencjału | 4 tryby: bezpośrednie uziemienie, złączem, bezpotencjałowy, pośredni z rezystorem |
| Styki przełączane bezpotencjałowe | Możliwość wyboru Zero Smog (ES FE) lub robot (ES rob) |
| Automatyczne wykrywanie narzędzia | Tak, z ograniczeniem mocy do 150 W dla niekompatybilnych narzędzi |
| Stałe temperatury | 2 stałe temperatury, aktywowane indywidualnie |
| Korekta temperatury | ±40°C (±72°F) |
| Funkcja Window (okno temperatury) | Regulowana ±1-99°C (±1-180°F) |
| Czułość czujnika ruchu | 5 poziomów (1: niewrażliwy do 5: bardzo wrażliwy) |
| Reset do ustawień fabrycznych | Poprzez jednoczesne naciśnięcie przycisków Exit, UP i DOWN podczas włączania zasilania |
| Złącze do kompensacji potencjału | Gniazdo jack 3,5 mm |
| Konserwacja grotu | Regularnie cynować, używać nieagresywnej pasty, wybierać niską temperaturę |
| Komunikaty błędów wyświetlane | "- - -" (narzędzie niewykryte), "OFF" (czuwanie/wyłączenie), migający wyświetlacz (grzanie wyłączone) |
| Obsługa klienta | technical-service@weller-tools.com |
Często zadawane pytania - WT2010M Weller
Pytania użytkowników dotyczące WT2010M Weller
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Spawarka w formacie PDF za darmo! Znajdź swoją instrukcję WT2010M - Weller i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WT2010M marki Weller.
INSTRUKCJA OBSŁUGI WT2010M Weller
PL Uzupełniająca instrukcja obsługi

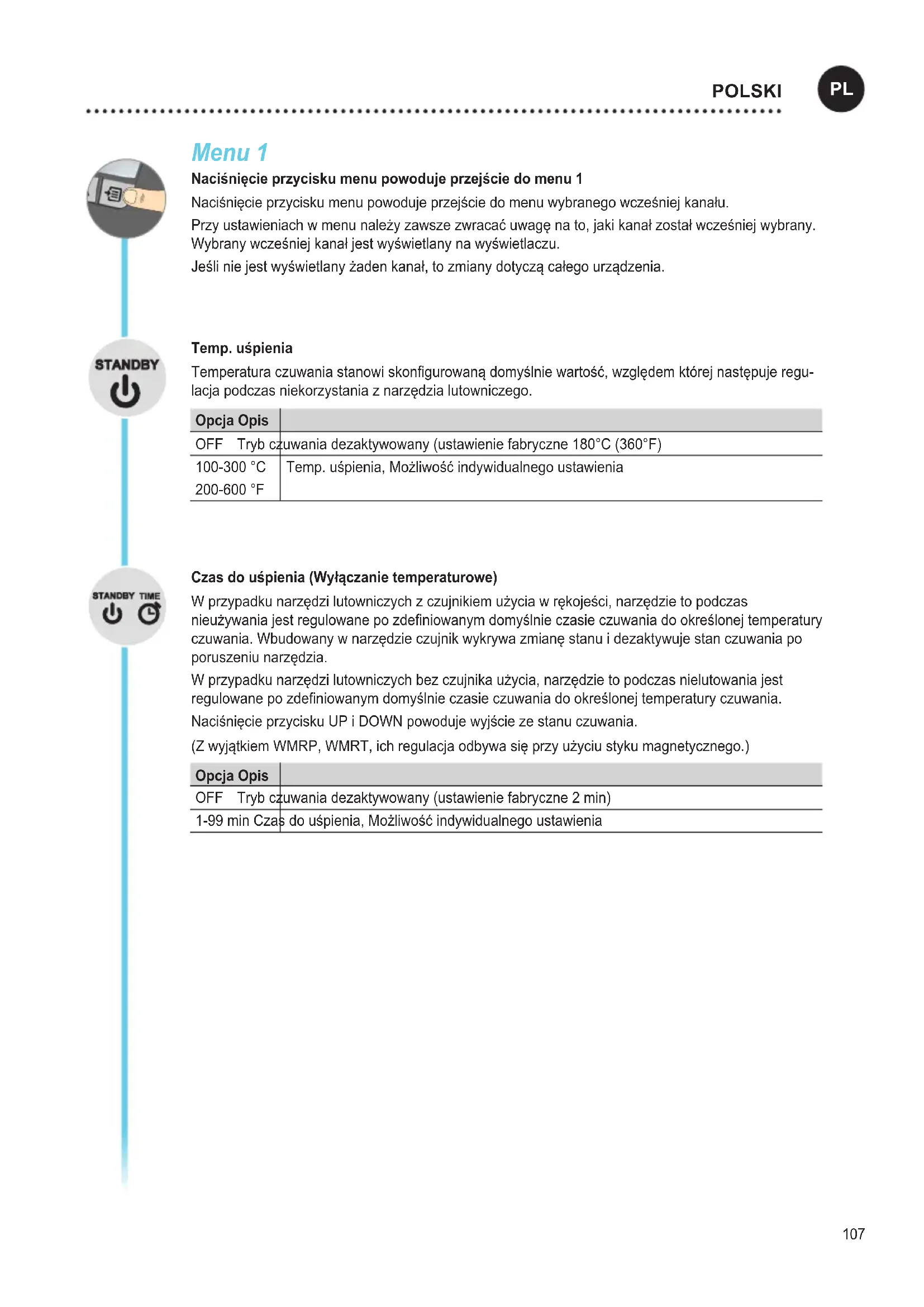

Naciśnięcie przycisku menu powoduje przejście do menu 1
Naciśnięcie przycisku menu powoduje przejście do menu wybranego wcześniej kanału.
Przy ustawieniach w menu należy zawsze zwracać uwagę na to, jaki kanał został wcześniej wybrany. Wybrany wcześniej kanał jest wyświetlany na wyświetlaczu.
Jeśli nie jest wyświetlany żaden kanał, to zmiany dotyczą całego urządzenia.
Temp. uśpienia
Temperatura czuwania stanowi skonfigurowaną domyślnie wartość, względem której następuje regulacja podczas niekorzystania z narzędzia lutowniczego.
| Opcja Opis | |
| OFF Tryb czuwania dezaktywowany (ustawienie fabryczne 180°C (360°F) | |
| 100-300 °C200-600 °F | Temp. uśpienia, Możliwość indywidualnego ustawienia |
Czas do uśpienia (Wyłączanie temperaturowe)
W przypadku narzędzi lutowniczych z czujnikiem użycia w rękojeści, narzędzie to podczas nieużywania jest regulowane po zdefiniowanym domyślnie czasie czuwania do określonej temperatury czuwania. Wbudowany w narzędzie czujnik wykrywa zmianę stanu i dezaktywuje stan czuwania po poruszeniu narzędzia.
W przypadku narzędzi lutowniczych bez czujnika użycia, narzędzie to podczas nielutowania jest regulowane po zdefiniowanym domyśnie czasie czuwania do określonej temperatury czuwania.
Naciśnięcie przycisku UP i DOWN powoduje wyjście ze stanu czuwania.
(Z wyjątkiem WMRP, WMRT, ich regulacja odbywa się przy użyciu styku magnetycznego.)
| Opcja Opis | |
| OFF Tryb czuwania dezaktywowany (ustawienie fabryczne 2 min) | |
| 1-99 min Czas do uśpienia, Możliwość indywidualnego ustawienia | |

Czas OFF
Jeśli lutownica nie jest używana, to po upływie czasu OFF podgrzewanie lutownicy zostanie wyłączone. Wyłączenie temperatury zostanie wykonane niezależnie od ustawionej funkcji gotowości. Wskazanie temperatury rzeczywista jest migające i pełni funkcję wskazania ciepła szczątkowego. Na wyświetlaczu pojawia się wskazanie „AUTO-OFF”.
Podczas stygnięcia narzędzia lutowniczego wyświetlane jest szczątkowe ciepło.
Dodatkowo na wyświetlaczu błyska wskazanie „Cooling”. COOLING
Gdy temperatura spadnie poniżej 50°C (122°F), na wyświetlaczu pojawia się wskazanie OFF i zostaje wyłączone podświetlanie tła.

Równoczesne naciśnięcie przycisku UP i DOWN powoduje wyjście ze stanu OFF.
| Opcja 12 | Opis |
| OFF Czas OFF dezaktywowane (ustawienie fabryczne 10 min) | |
| 1-999 min Czas OFF, Możliwość indywidualnego ustawienia | |
Funkcja Window
Opcja 1 (ustawienie fabryczne):
Ustawić wyjście przełączające z separacją galwaniczną na ES FE.
Ograniczenie zakresu regulacji do maks. ± 1-99°C (±1-180°F) w odniesieniu do temperatury zablokowanej przez funkcję „LOCK”.
Zablokowana temperatura stanowi więc środek ustawionego okna temperatur.
Opcja 2:
Ustawić wyjście przełączające z separacją galwaniczną na ES rob.
Wychodząc od ustawionej i zablokowanej wartości temperatury, można za pomocą funkcji WINDOW regulować temperaturę w zakresie ± 1-99°C (± 1-180°F). Jeżeli rzeczywista temperatura mieści się w tym okienku, styk nieuziemiony (wyjście transsoptora) włącza się.

| Opcja 12 | Opis |
| OFF Funkcja | Window dezaktywowane (ustawienie fabryczne OFF) |
| 1-99 °C | Funkcja Window, Możliwość indywidualnego ustawienia |
| 1-180 °F |


LOCK
Blokowanie stacji. Po zablokowaniu w urządzeniu nie można już zmieniać ustawień.
Wyjątek 1: Przyciski stałej temperatury uaktywnione.
Wyjątek 2: Funkcja Window Opcja 1.
Wszelkie inne ustawienia nie będą mogły być zmieniane, aż do chwili odblokowania urządzenia.
Blokowanie stacji
Ustawić żądany trzycyfrowy kod blokady (w zakresie 001-999) i potwierdzić przyciskiem menu.

Blokada jest aktywna (na wyświetlaczu widać symbol klódki).
Odblokowanie stacji
Nacisnąć przycisk menu. Na wyświetlaczu pojawia się wskazanie ON
Ustawić trzycyfrowy kod blokady.
Potwierdzić kod przyciskiem menu.
Zapomniałeś kod?
Prosimy o kontakt z naszym serwisem: technical-service@weller-tools.com

Offset
Rzeczywista temperatura grotu lutowniczego może być zmieniana o ± 4°C (± 72°F) poprzez wprowadzenie offsetu temperatury.

°C °F
Przełączanie jednostki temperatury.
| Opcja Opis | |
| °C Celsjusza | |
| °F Fahrenheita |
Menu 2
Proszę wybrać żądany kanał.
Naciśnięcie i przytrzymanie przycisku menu powoduje przejście do menu 2 żądanego kanału.
Przy ustawieniach w menu należy zawsze zwracać uwagę na to, jaki kanał został wcześniej wybrany. Wybrany wcześniej kanał jest wyświetlany na wyświetlaczu.
Jeśli nie jest wyświetlany żaden kanał, to zmiany dotyczą całego urządzenia.
Temperatury state
Uaktywnienie 2 indywidualnie regulowanych temperatur stałych.
| Opcja 12 | Opis | |
| ON | Temperatury stałe uaktywnione | |
| OFF | Temperatury stałe dezaktywowane (ustawienie fabryczne) | |
Po uaktywnieniu temperatur stałych można je wybierać i modyfikować przyciskami UP i DOWN.
Podświetlanie
| Opcja Opis | |
| 0-100% Jasność LCD (ustawienie fabryczne 80%) | |
Bezpotencjałowe wyjście przełączające
Wybór wyjścia Zero Smog lub wyjścia robota
| Opcja 12 | Opis |
| ES FE Wyjście Zero Smog uaktywnione (ustawienie fabryczne) | |
| ES rob Wyjście robota uaktywnione | |
Czułość
| Opcja Opis | |
| 1 | Nieczułe – reaguje na silny (długi) ruch |
| 2 | ⋮ |
| 3 | Standard (Ustawienie fabryczne) |
| 4 | ⋮ |
| 5 | Czule – reaguje na lekki (krótki) ruch |

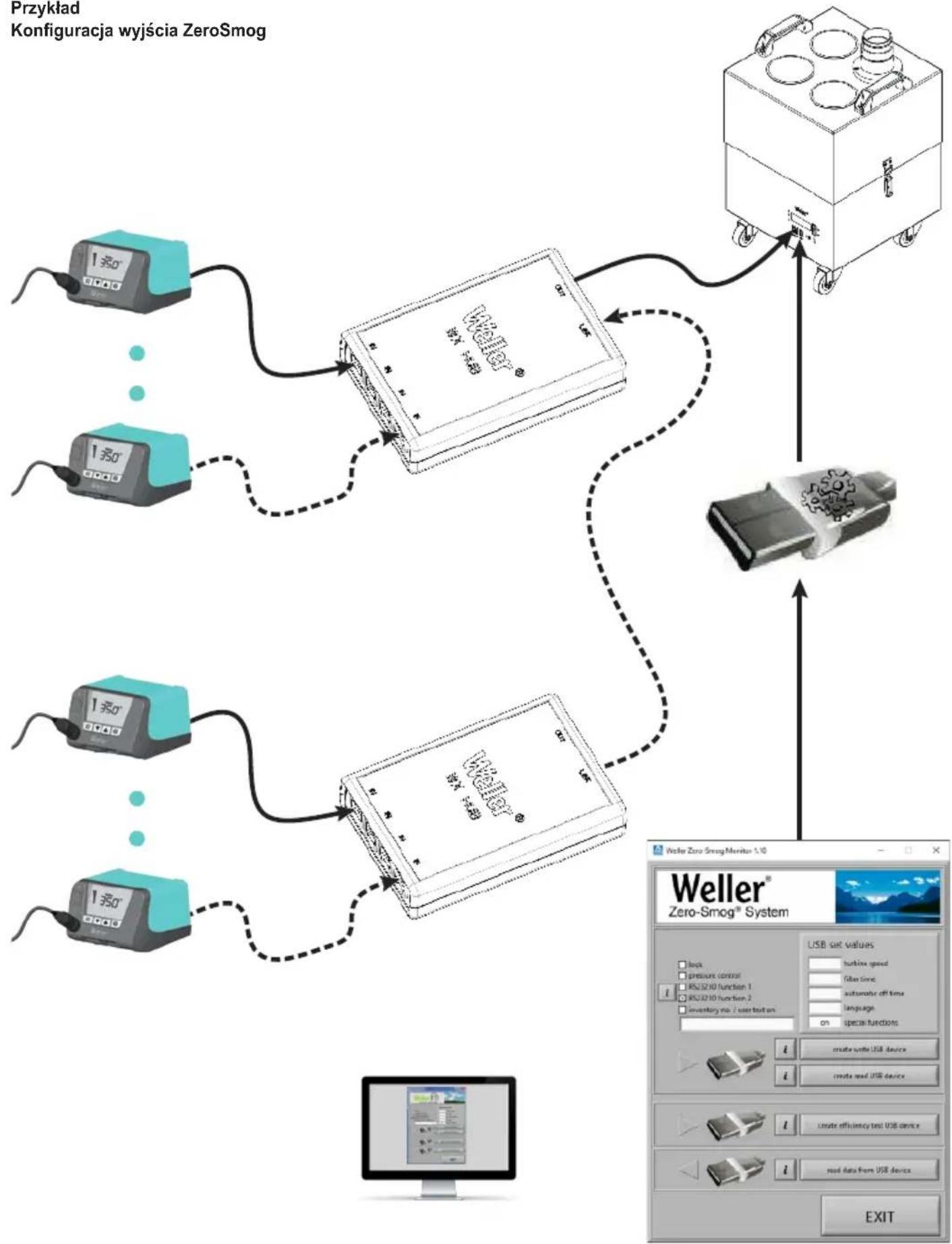

Przykład
Konfiguracja wyjścia ZeroSmog
Resetowanie do nastawy fabrycznej


Podczas włączania: Nacisnąć i przytrzymać na 3 sekundy przyciski Exit, UP i DOWN

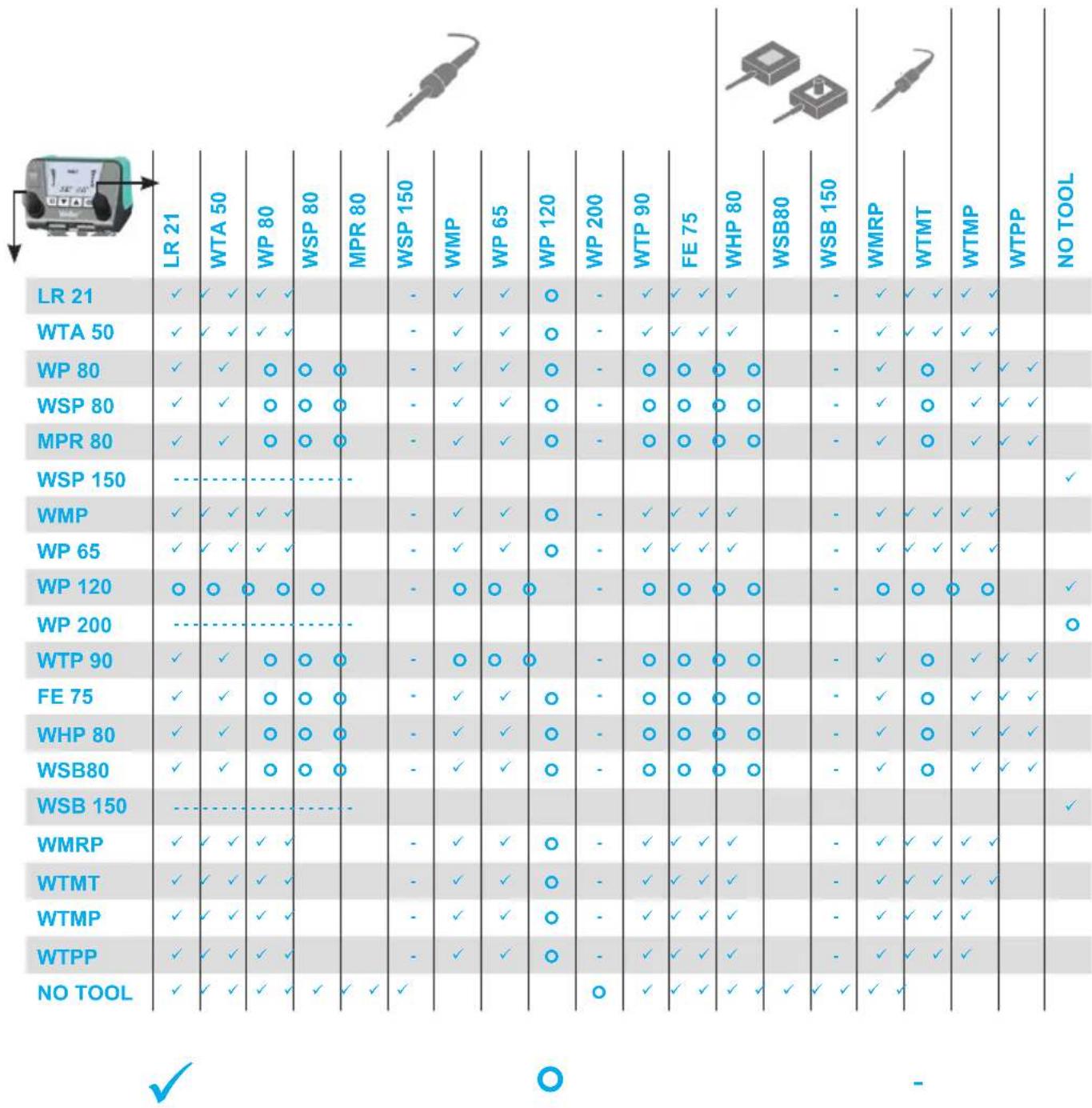

Wykrywanie narzędzia i ograniczanie przeciążenia
Model WT 2M jest wyposażony w funkcję automatycznego wykrywania narzędzia, przyporządkowującą właściwe parametry regulacji do każdego z podłączanych narzędzi. Dla zapobieżenia przeciążeniu stacji obsługiwane są tylko kompatybilne narzędzia:

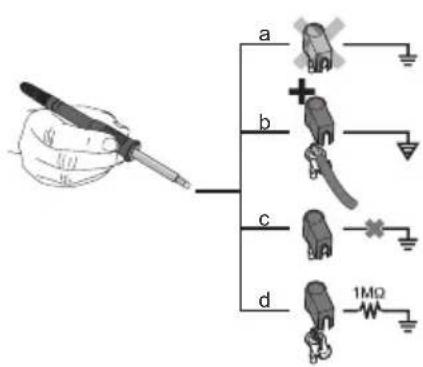

Wyrównanie potencjału

Odpowiednie połączenie gniazda typu jack 3,5 mm umożliwia uzyskanie 4 wariantów:
| a Z uziemieniem bezpośrednim | bez wtyczki (stan w chwili wysyłki). |
| b Wyrównanie potencjału | z wtyczką, przewód wyrównawczy na środkowym styku. |
| c Bez potencjału z wtyczką | |
| d Z uziemieniem pośrednim | z wtyczką i wlutowanym rezystorem. Uziemienie poprzez wybrany rezystor. |
Lutowanie i wylutowywanie
Prace lutownicze należy prowadzić zgodnie z instrukcją obsługi podłączonej lutownicy.
Postępowanie z grotami lutowniczymi
- Przy pierwszym rozgrzewaniu należy zastosować selektywny, dający się ocynować grot ze stopem lutowniczym. Umożliwi to usunięcie z grota warstw tlenków i zanieczyszczeń powstałych w wyniku przechowywania.
- Podczas przerw w lutowaniu i przy odkładaniu lutownicy należy zwracać uwagę, by jej grot był dobrze ocynowany.
- Nie wolno stosować nadmiernie agresywnych topników.
- Należy każdorazowo zwracać uwagę na prawidłowe osadzenie grotów lutowniczych.
- Należy dobierać jak najniższą temperaturę pracy.
- Należy wybierać możliwe największy grot odpowiedni do danego zastosowania Orientacyjna zasada: mniej więcej rozmiarów punktu lutowniczego.
-
Należy zapewnić przenoszenie ciepła na dużej powierzchni pomiędzy grotem lutownicy a miejscem lutowania poprzez właściwe ocynowanie grota.
-
W przypadku dłuższych przerw w pracy należy wyłączyć system lutowniczy lub zastosować funkcję systemu Weller, polegającą na obniżeniu temperatury na czas nieużywania urządzenia.
- Przed odłożeniem lutownicy na dłuższy czas należy pokryć grot stopem lutowniczym.
- Stop lutowniczy należy podawać bezpośrednio na lutowane miejsce, nie na grot lutownicy.
- Groty lutownicze należy wymieniać wyłącznie przy użyciu odpowiednich narzędzi.
- Na grot lutownicy nie wolno wywierać żadnej siły mechanicznej.
Uwaga
Urządzenia sterujące są skalibrowane dla średnich grotów. Zmiana grotu lub korzystanie z innych grotów lutowniczych może prowadzić do powstania nieprawidłowości w funkcjonowaniu urządzenia.
Komunikaty o błędach i usuwanie błędów
| Komunikat/Oznaka Możliwa przyczyna Środki zaradcze | ||
| • Wskazanie „- - -“ • Narzędzie nie zostało rozpoznane• Narzędzie uszkodzone• Narzędzie niekompatybilne | • Sprawdź podłączenie narzędzia do urządzenia• Sprawdź podłączone narzędzie | |
| • Wyświetlacz nie działa (Wyświetlacz wyłączony) | • brak napięcia sieciowego • Włącz włącznik sieciowy• Sprawdź napięcie sieciowe• Sprawdź zabezpieczenie urządzenia | |
| • OFF • Stacja jest w trybie czuwania lub wyłączenia | • Ponownie uaktywnić narzędzie lutownicze przyciskami UP lub DOWN | |
| • Narzędzie pozostaje zimne • Stacja jest w trybie czuwania lub wyłączenia | • Poruszyć lutownicą• Ponownie uaktywnić narzędzie lutownicze przyciskami UP lub DOWN | |
| • Wskazanie temperatury na wyświetlaczu• Narzędzie pozostaje zimne | • Uszkodzone grzanie • Sprawdzić / wymienić narzędzie lutownicze | |
| • Stacja nie działa w typowy sposób | • Przestawione parametry • Zresetować stację do ustawień fabrycznych | |
| • Nie można zmienić ustawień | • Stacja zablokowana | • Odblokowanie stacji |
| • System Zero Smog nie uruchamia się | • brak napięcia sieciowego• Brak sygnału | • Sprawdzić zasilanie sieciowe• Sprawdzić okablowanie interfejsu• Sprawdzić ustawienia interfejsu |
