| Producttype | Professionele soldeerstation |
| Merk | Weller |
| Model | WT2010M |
| Display | LCD met instelbare achtergrondverlichting (0-100%) |
| Temperatuurbereik | 100-300 °C (200-600 °F) |
| Stand-by temperatuur | Instelbaar OFF of 1-99 min (standaard temperatuur 180 °C / 360 °F) |
| Automatisch uitschakelen (Auto OFF) | Instelbaar OFF of 1-999 min (standaard 10 min) |
| Vergrendelfunctie (LOCK) | 3-cijferige code (001-999) |
| Potentiaalcompensatie | 4 modi: directe aarding, met connector, potentiaalvrij, indirect met weerstand |
| Potentiaalvrije schakeluitgang | Selecteerbaar Zero Smog (ES FE) of robot (ES rob) |
| Automatische gereedschapsdetectie | Ja, met vermogensbegrenzing tot 150 W voor niet-compatibele gereedschappen |
| Vaste temperaturen | 2 individueel instelbare vaste temperaturen |
| Temperatuur offset | ±40 °C (±72 °F) |
| Window-functie (temperatuurvenster) | Instelbaar ±1-99 °C (±1-180 °F) |
| Bewegingssensor gevoeligheid | 5 niveaus (1: ongevoelig tot 5: zeer gevoelig) |
| Fabrieksinstellingen herstellen | Door gelijktijdig indrukken van de toetsen Exit, UP en DOWN bij het inschakelen |
| Aansluiting voor potentiaalcompensatie | 3,5 mm jack-aansluiting |
| Onderhoud van de soldeerpunt | Regelmatig vertinnen, niet-agressieve flux gebruiken, lage temperatuur kiezen |
| Weergegeven foutmeldingen | "- - -" (gereedschap niet gedetecteerd), "OFF" (stand-by/uit), knipperend display (verwarming uitgeschakeld) |
| Klantenservice | technical-service@weller-tools.com |
Veelgestelde vragen - WT2010M Weller
Gebruikersvragen over WT2010M Weller
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Lasapparaat in PDF-formaat gratis! Vind uw handleiding WT2010M - Weller en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. WT2010M van het merk Weller.
GEBRUIKSAANWIJZING WT2010M Weller
NL Aanvullende gebruiksaanwijzing

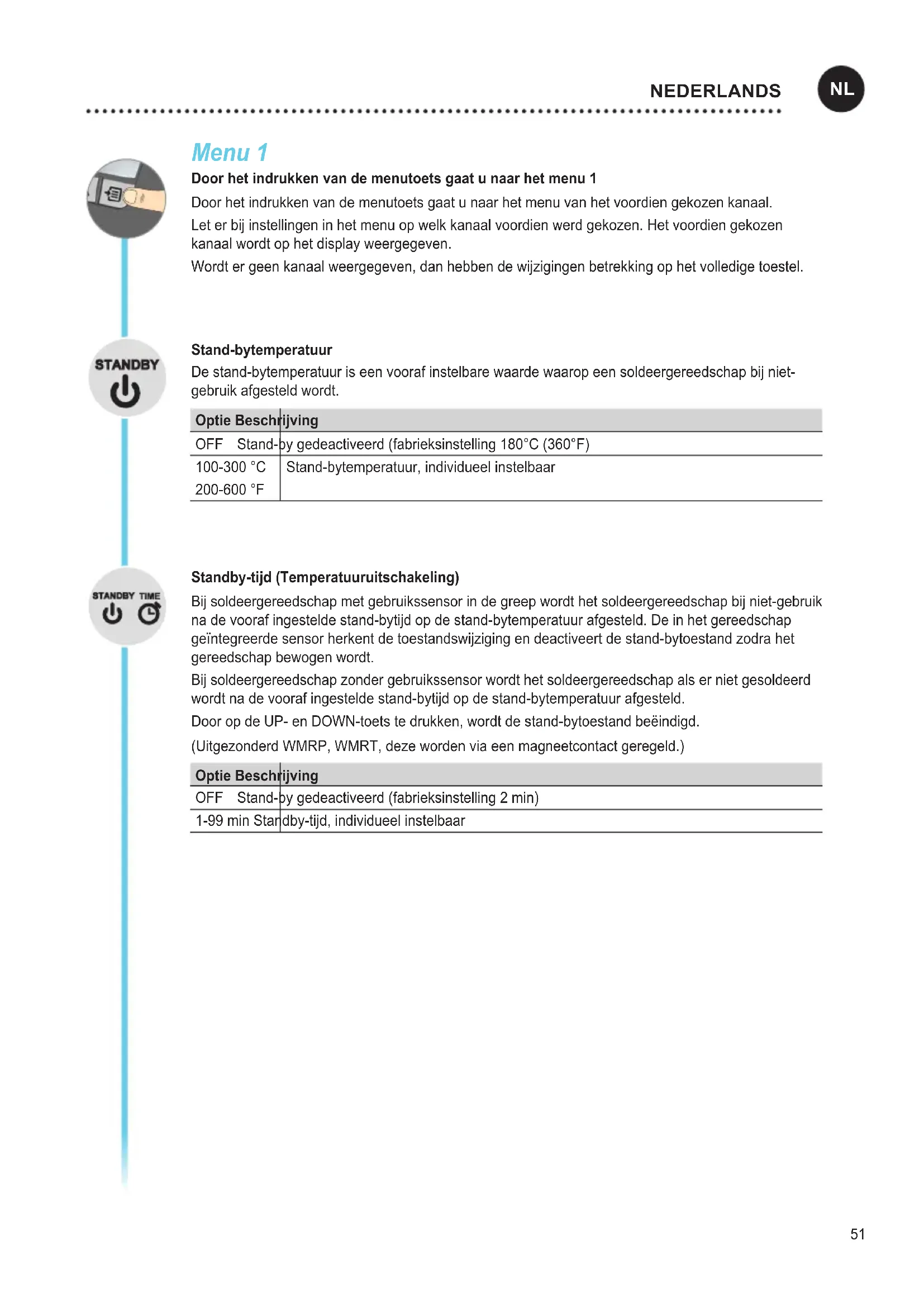

Door het indrukken van de menutoets gaat u naar het menu 1
Door het indrukken van de menutoets gaat u naar het menu van het voordien gekozen kanaal.
Let er bij instellingen in het menu op welk kanaal voordien werd gekozen. Het voordien gekozen kanaal wordt op het display weergegeven.
Wordt er geen kanaal weergegeven, dan hebben de wijzigingen betrekking op het volledige toestel.
Stand-bytemperatuur
De stand-bytemperatuur is een vooraf instelbare waarde waarop een soldeergereedschap bij niet- gebruik afgesteld wordt.
| Optie Beschrijving | |
| OFF Stand-by gedeactiveerd (fabrieksinstelling 180°C (360°F) | |
| 100-300 °C | Stand-bytemperatuur, individueel instelbaar |
| 200-600 °F | |
Standby-tijd (Temperatuuruitschakeling)
Bij soldeergereedschap met gebruikssensor in de greep wordt het soldeergereedschap bij niet-gebruik na de vooraf ingestelde stand-bytijd op de stand-bytemperatuur afgesteld. De in het gereedschap geïntegreerde sensor herkent de toestandswijziging en deactiveert de stand-bytoestand zodra het gereedschap bewogen wordt.
Bij soldeergereedschap zonder gebruikssensor wordt het soldeergereedschap als er niet gesoldeerd wordt na de vooraf ingestelde stand-bytijd op de stand-bytemperatuur afgesteld.
Door op de UP- en DOWN-toets te drukken, wordt de stand-bytoestand beeindigd.
(Uitgezonderd WMRP, WMRT, deze worden via een magneetcontact geregeld.)
| Optie Beschrijving | |
| OFF | Stand-by gedeactiveerd (fabrieksinstelling 2 min) |
| 1-99 min | Standby-tijd, individueel instelbaar |
OFF-tijd
Bij niet-gebruik van het soldeergereedschap wordt na het verstrijken van de OFF-tijd de verwarming van het soldeergereedschap gedeactiveerd. De temperatuuruitschakeling wordt onafhankelijk van de ingestelde stand-byfunctie uitgevoerd. De werkelijke temperatuur wordt knipperend weergegeven en dient als restwarmte-indicatie. Op het display verschijnt „AUTO-OFF“.
Zolang het soldeergereedschap afkoelt, wordt de restwarmte weergegeven.
Bijkomend knippert „Cooling“ op het display. COOLING
Zodra de temperatuur 50°C (122°F) onderschrijdt, geeft het display OFF weer en de achtergrondverlichting wordt gedeactiveerd.
Het tegelijk indrukken van de UP- en DOWN-toets beëindigt de OFF-toestand.
| Optie 12 | Beschrijving |
| OFF OFF-tijd gedeactiveerd (fabrieksinstelling 10 min) | |
| 1-999 min OFF-tijd, individueel instelbaar | |
Window-functie
Optie 1 (fabrieksinstelling):
Potentiaalvrije schakeluitgang op ES FE zetten.
Beperking van het instelbereik tot max. ± 1-99 °C (±1-180 °F) uitgaande van een door de „LOCK“-functie vergrendelde temperatuur.
De vergrendelde temperatuur geeft dus het midden van het instelbare temperatuurbereik weer.
Optie 2:
Potentiaalvrije schakeluitgang op ES rob zetten.
Uitgaande van een ingestelde, vergrendelde temperatuur kan met behulp van de WINDOW-functie een temperatuurbereik van ± 1-99 °C (±1-180 °F) ingesteld worden. Ligt de werkelijke temperatuur binnen dit bereik, dan wordt het potentiaalvrije contact (optokoppelaaruitgang) doorgeschakeld.
| Optie 12 | Beschrijving |
| OFF Window-functie gedeactiveerd (fabrieksinstelling OFF) | |
| 1-99 °C | Window-functie, individueel instelbaar |
| 1-180 °F | |
LOCK
Vergrendeling van het station. Na het vergrendelen zijn aan het toestel geen instellingswijzigingen meer mogelijk.
Uitzondering 1: Toetsen voor vaste temperatuur geactiveerd.
Uitzondering 2: Window-functie Optie 1.
Alle andere instellingen kunnen tot aan de ontgrendeling niet meer versteld worden.
De gewenste driecijferige vergrendelingscode (tussen 001-999) instellen en met de menutoets bevestigen.
De vergrendeling is actief (op het display is een slot te zien)
Menutoets indrukken. Op het display verschijnt ON
De driecijferige vergrendelingscode instellen.
Code met de menutoets bevestigen.
Code vergeten?
Gelieve met onze klantenservice contact op te nemen: technical-service@weller-tools.com
Offset
De werkelijke soleerpunttemperatuur kan door het invoeren van een temperatuuroffset met ± 40 °C (± 72 °F) aangepast worden.
°C °F
Omschakelen van de temperatuureenheid.
| Optie Beschrijving | |
| °C | Celsius |
| °F | Fahrenheit |
Menu 2
Kies het gewenste kanaal.
Door lang indrukken (3 sec.) van de menutoets gaat u naar het menu 2 van het gewenste kanaal.
Let er bij instellingen in het menu op welk kanaal voordien werd gekozen. Het voordien gekozen kanaal wordt op het display weergegeven.
Wordt er geen kanaal weergegeven, dan hebben de wijzigingen betrekking op het volledige toestel.
Vaste temperaturen
Activering van de 2 individueel instelbare vaste temperaturen.
| Optie 12 | Beschrijving |
| ON Vaste temperaturen geactiveerd | |
| OFF Vaste temperaturen gedeactiveerd (fabrieksinstelling) | |
Zijn de vaste temperaturen geactiveerd, dan kunnen deze met de UP- end DOWN-toetsen gekozen e veranderd worden.
Achtergrondverlichting
| Optie Beschrijving | |
| 0-100% LCD-holderheid (fabrieksinstelling 80%) |
Potentiaalvrije schakeluitgang
Keuze van Zero Smog uitgang of robotuitgang
| Optie 12 | Beschrijving |
| ES FE Zero | Smog uitgang geactiveerd (fabrieksinstelling) |
| ES rob Robotuitgang geactiveerd | |
Gevoeligheid
| Optie Beschrijving | |
| 1 | Ongevoelig - reageert op sterke (lange) beweging |
| 2 | |
| 3 | Standaard (fabrieksinstelling) |
| 4 | |
| 5 | Gevoelig - reageert op lichte (korte) beweging |

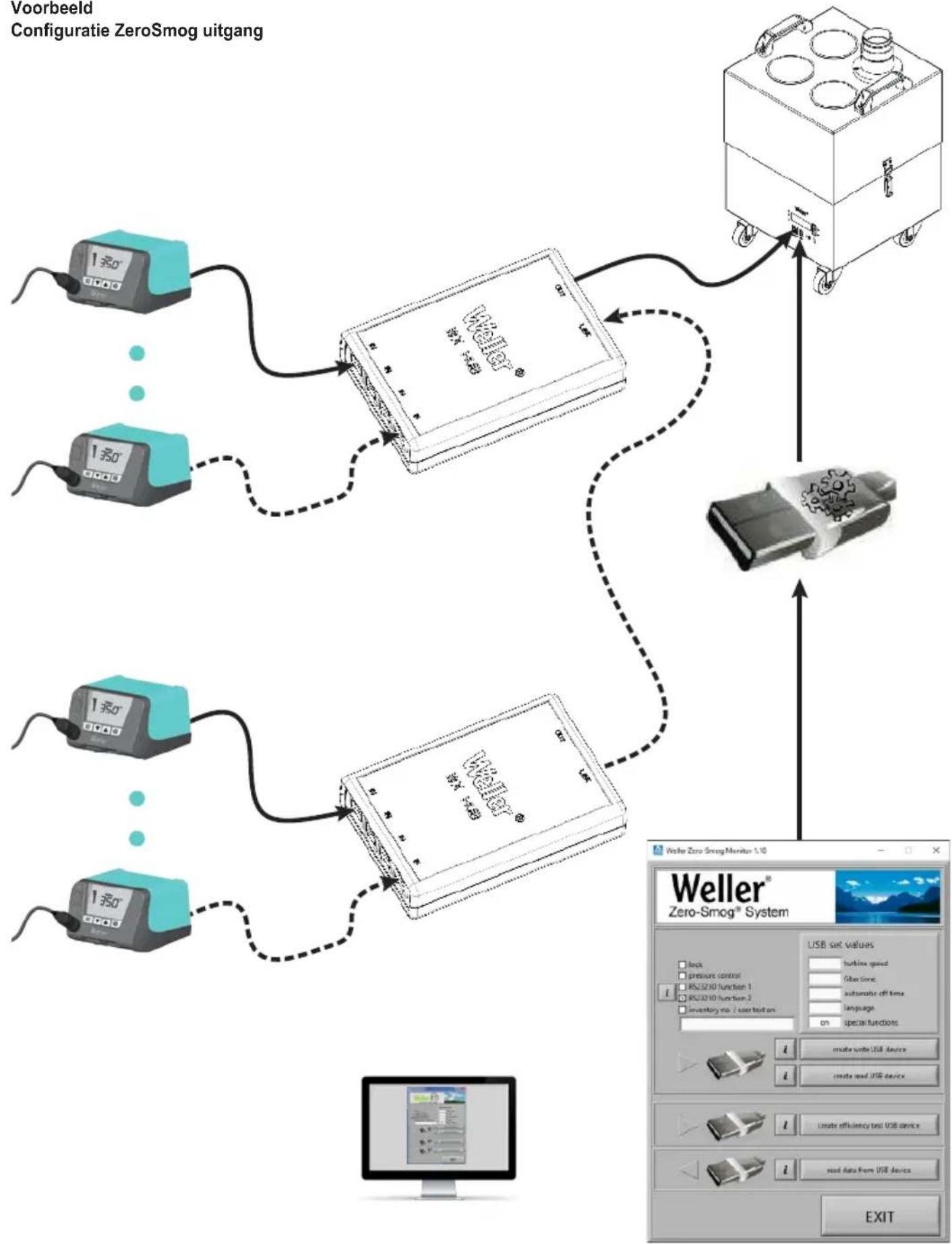

Voorbeeld
Configuratie ZeroSmog uitgang
Resetten naar fabrieksinstellingen
Bij het inschakelen: Exit, UP en DOWN 3 seconden indrukken

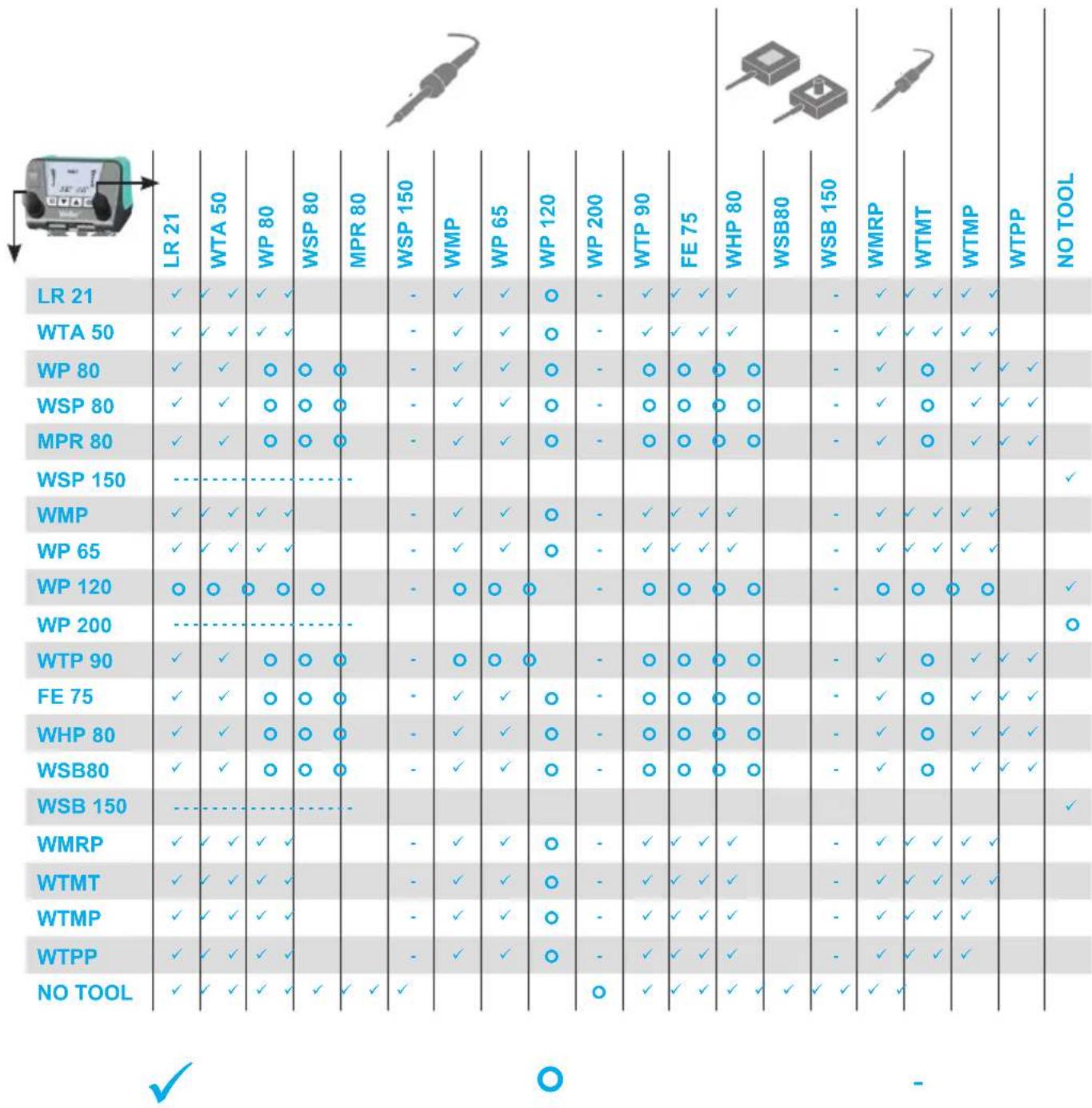

Gereedschapsherkenning en overbelastingsbegrenzing
De WT 2M beschikt over een automatische gereedschapsherkenning die aan het aangesloten gereedschap de desbetreffende regelparameters toewijst. Om een overbelasting van een station te vermijden, worden alleen compatibele gereedschappen ondersteund:
Onbeperkte functie Vermogensreductie tot 150 W Gereedschapscombinatie niet mogelijk
Potentiaalvereffening
Door verschillende beschakeling van de 3,5 mm schakelstekkerbus zijn er 4 varianten mogelijk:
| a Hard geaard zonder stekker (toestand bij levering). | |
| b Potentiaalvereffening met | stekker, vereffeningsleiding aan het middelste contact |
| c Potentiaalvrij met stekker | |
| d Zacht geaard met stekker | en ingesoldeerde weerstand. Aarding via de gekozen weerstand. |
Solderen en soldeerruimen
Voer de soldeerwerkzaamheden conform de gebruiksaanwijzing van uw aangesloten soldeergereedschap uit.
Behandeling van de soldeerpunten
- Bij het eerste opwarmen de selectieve en vertinbare soldeerpunt met soldeersel nat maken. Dit verwijdert oxidelagen en onreinheden aan de soldeerpunt.
- Bij soldeerpauzes en voor het afleggen van de soldeerbout er altijd op letten dat de soldeerpunt goed vertind is.
- Geen te agressieve vloeimiddelen gebruiken.
- Controleer altijd of de soldeerpunten goed vast zitten.
- Stel de werktemperatuur zo laag mogelijk in.
- Kies de voor de toepassing grootst mogelijke soldeerpuntvorm
Vuistregel: ca. zo groot als het soldeerpad. - Zorg voor een ruime warmteoverdracht tussen soldeerpunt en soldeerplaats door de soldeerpunt goed te vertinnen.
- Schakel bij langere werkonderbrekingen het soldeersysteem uit of gebruik de Weller-functie voor de temperatuur-
verlaging bij niet-gebruik.
- Gebruik de punt met soldeersol voor u de soldeerbout voor langere tijd neerlegt.
- Doe het soldeersel direct op de soldeerplaats, niet op de soldeerpunt.
- Vervang de soldeerpunten met het bijbehorende gereedschap.
- Oefen geen mechanische kracht op de soldeerpunt uit.
Aanwijzing
De regelapparaten werden voor een gemiddelde soldeerpuntgrootte gejusteerd. Afwijkingen door een puntwissel of het gebruik van andere puntvormen kunnen ontstaan.
Foutmeldingen en verhelpen van fouten
| Melding/symptoom Mogelijke | oorzaak Maatregelen om het probleem te ver- | helpen |
| • Indicatie „--“ • Werktuig werd | d niet herkend• Werktuig defect• Gereedschap niet compatibel | • Aansluiting van het werktuig aan het toestel controleren• Aangesloten werktuig controleren |
| • Geen displayfunctie (display uit) | • Geen netspanning voorhanden • Netschakelaar inschakelen.• Netspanning controleren.• Toestelzekering controleren. | |
| • OFF • Station bevindt zich in de stand-by- of OFF-modus | • Met de toetsen UP of DOW het soldeergereedschap opnieuw activeren | |
| • Gereedschap blijft koud | • Station bevindt zich in de stand-by- of OFF-modus | • Bout bewegen• Met de toetsen UP of DOW het soldeergereedschap opnieuw activeren |
| • Temperatuurindicatie op het display• Gereedschap blijft koud | • Verwarming defect • Soldeergereedschap | controleren/vervangen |
| • Station functioneert niet zoals gebruikelijk | • Parameter versteld | • Station resetten naar fabrieksinstellingen |
| • Instellingswijzigingen niet mogelijk | • Station vergrendeld • Station ontgrendelen | |
| • Zero Smog loopt niet aan • Geen netspanning voorhanden• Geen signaal voorhanden | • Netvoeding controleren• Interfacebekabeling controleren• Instellingen interface controleren |
