Вид продукт	Професионална станция за запояване
Марка	Weller
Модел	WT2010M
Дисплей	LCD с регулируема подсветка (0-100%)
Температурен диапазон	100-300 °C (200-600 °F)
Температура в режим на готовност (Stand-by)	Регулируема OFF или 1-99 мин (температура по подразбиране 180 °C / 360 °F)
Време за автоматично изключване (Auto OFF)	Регулируемо OFF или 1-999 мин (по подразбиране 10 мин)
Функция за заключване (LOCK)	3-цифрен код (001-999)
Компенсация на потенциал	4 режима: директно заземяване, с конектор, без потенциал, индиректно с резистор
Потенциално свободен комутационен изход	Избираем Zero Smog (ES FE) или робот (ES rob)
Автоматично разпознаване на инструмент	Да, с ограничение на мощността до 150 W за несъвместими инструменти
Фиксирани температури	2 фиксирани температури, активирани индивидуално
Температурен офсет	±40 °C (±72 °F)
Функция Window (температурен прозорец)	Регулируем ±1-99 °C (±1-180 °F)
Чувствителност на сензора за движение	5 нива (1: нечувствителен до 5: много чувствителен)
Фабрично нулиране	Чрез едновременно натискане на бутоните Exit, UP и DOWN при включване на захранването
Връзка за компенсация на потенциал	3,5 mm жак конектор
Поддръжка на накрайника	Редовно калайдисвайте, използвайте неагресивен флюс, изберете ниска температура
Показвани съобщения за грешка	"- - -" (инструментът не е открит), "OFF" (готовност/изключено), мигащ дисплей (отоплението е деактивирано)
Клиентска поддръжка	[e-mail]

Често задавани въпроси - WT2010M Weller

Как да настроя температурата на станция Weller WT2010M?

Използвайте бутоните UP и DOWN за регулиране на температурата. Натиснете бутона Menu за достъп до разширените настройки.

Как да активирам заключването (LOCK) на станцията?

В менюто задайте трицифрен код за заключване (001-999) и потвърдете с бутона Menu. На екрана се появява катинар.

Какво да направя, ако забравя кода за заключване?

Свържете се с клиентската поддръжка на Weller на адрес [e-mail] за помощ.

Какво означава показването на '- - -' на екрана?

Това означава, че инструментът не е открит, дефектен или несъвместим. Проверете връзката и състоянието на инструмента.

Как работи функцията за готовност (Stand-by)?

Температурата в режим на готовност може да се регулира (OFF или 1-99 мин). Инструментът преминава в режим на готовност след бездействие. Сензорът за движение или бутоните UP/DOWN го активират отново.

Как да деактивирам автоматичното изключване (Auto OFF)?

В менюто задайте опцията Temps OFF на OFF. В противен случай инструментът се изключва след определеното време (фабрично 10 мин).

Как да нулирам станцията до фабричните настройки?

Задръжте натиснати едновременно бутоните Exit, UP и DOWN за 3 секунди при включване на захранването.

Как да използвам компенсацията на потенциал?

Използвайте 3,5 мм жак конектор за свързване на компенсационен кабел. Налични са четири режима: директно заземяване, с конектор, без потенциал или индиректно с резистор.

Как да активирам фиксираните температури?

В меню 2 задайте опцията Températures fixes на ON. След това използвайте бутоните UP/DOWN за избор и промяна на двете предварително зададени температури.

Какви са съветите за поддръжка на накрайниците?

Винаги калайдисвайте накрайника преди първата употреба и по време на паузи. Използвайте неагресивен флюс, изберете ниска температура и накрайник, подходящ за запояване. Не прилагайте механична сила.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WT2010M Weller

BG Допълнително Ръководство за работа

RO Manualul de utilizare suplimentar

HR Dodatne Upute za uporabu

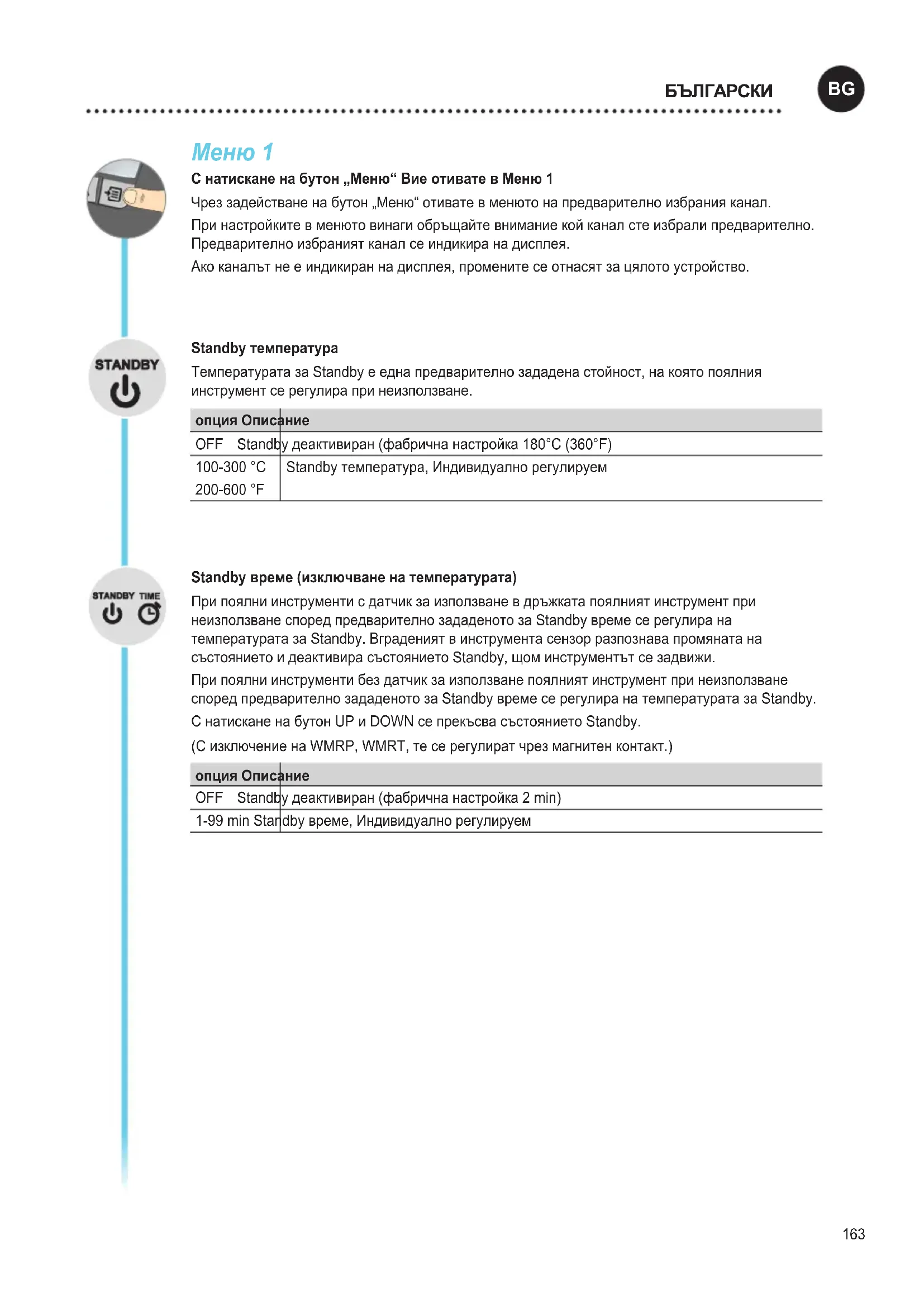

С натискане на бутон „Меню“ Вие отивате в Меню 1

Чрез задействане на бутон „Меню“ отивате в менюто на предварително избрания канал.

При настройките в менюто винаги обръщайте внимание кой канал сте избрали предварително. Предварително избраният канал се индикира на дисплея.

Ако каналът не е индикиран на дисплея, промените се отнасят за цялото устройство.

Standby температура

Температурата за Standby е една предварително зададена стойност, на която поялния инструмент се регулира при неизползване.

Standby време (изключване на температурата)

При поялни инструменти с датчик за използване в дръжката поялният инструмент при неизползване според предварително зададеното за Standby време се регулира на температурата за Standby. Вграденият в инструмента сензор разпознава промяната на състоянието и деактивира състоянието Standby, щом инструментът се задвижи.

При поялни инструменти без датчик за използване поялният инструмент при неизползване според предварително зададеното за Standby време се регулира на температурата за Standby.

С натискане на бутон UP и DOWN се прекъсва състоянието Standby.

(С изключение на WMRP, WMRT, те се регулират чрез магнитен контакт.)

При неизползване на поялния инструмент след изтичане на времето за OFF се деактивира нагряването на поялния инструмент. Температурното изключване става независимо от зададената функция Standby Действителната температура мига и служи за индикация на остатъчната температура. На дисплея се появява „AUTO-OFF“.

Докато поялният инструмент се охлажда има индикация на остатъчната топлина.

Допълнително на дисплея мига „Cooling“. COOLING

Щом температурата спадне под 50°C (122°F), дисплеят показва OFF и фоновото осветление се деактивира.

С едновременно натискане на бутон UP и DOWN се прекъсва състоянието OFF.

опция 12	Описание
OFF Време	OFF деактивиран (фабрична настройка 10 min)
1-999 min Време OFF, Индивидуално регулируем

Функция Window

Включване на безпотенциалния превключвателен изход на ES FE.

Ограничаване на диапазона на регулиране на ± 1-99 °C (±1-180 °F), изхождайки от една фиксирана с функцията „LOCK“ температура.

По такъв начин фиксираната температура представлява средата на регулируемия температурен прозорец.

опция 2:

Включване на безпотенциалния превключвателен изход на ES rob.

Изхождайки от една зададена и фиксирана температура, с помощта на функцията WINDOW може да се зададе един температурен прозорец от ± 1-99 °C (±1-180 °F). Ако действителната температура е в рамките на този прозорец, то безпотенциалният контакт (оптоелектронен съединителен изход) се включва.

Блокиране на станцията. След блокиране няма възможност за правене на регулировки на прибора.

Изключение 1: Активирани бутони за постоянни температури.

До разблокиране всички други настройки повече не могат да бъдат регулирани.

Блокиране на станцията

Въведете искания тризначен код за блокиране (между 001-999) и потвърдете с бутон „Меню“.

Блокирането е активно (на дисплея се вижда един катинар).

Разблокиране на станцията

Натиснете бутон „Меню“. На дисплея се появява ON

Въведете тризначния код за блокиране.

Потвърдете кода с бутон „Меню“.

Забравили сте кода?

Моля свържете се с нашата сервизна служба: technical- [e-mail]

Offset

Действителната температура на накрайника на поялника може да се напасва с въвеждане на една температура за Offset от ± 40 °C (± 72 °F).

°C °F

Превключване температурната единица.

Чрез продължително натискане на бутон „Меню“ (3 сек) можете да отидете в Меню 2 на желания канал.

При настройките в менюто винаги обръщайте внимание кой канал сте избрали предварително. Предварително избраният канал се индикира на дисплея.

Ако каналът не е индикиран на дисплея, промените се отнасят за цялото устройство.

Активиране на 2 индивидуално регулируеми постоянни температури.

Ако са активирани постоянните температури, то те могат да бъдат избрани и променени с бутоните UP и DOWN.

Фоново осветление

Плаващ комутационен изход

Избиране на изхода Zero Smog или на робота

опция 12	Описание
ES FE Изход	Zero Smog активиран (фабрична настройка)
ES rob Изход	на робота активиран

Чувствителност

опция Описание
1	Нечувствителен – реагира на силно (дълго) движение
2	⋮
3	Стандарт (заводска настройка)
4	⋮
5	Чувствителен - реагира на леко (късо) движение

Пример

Конфигурация изход ZeroSmog

Възстановяване на заводските настройки

При включване: Натиснете Exit, UP и DOWN за 3 секунди

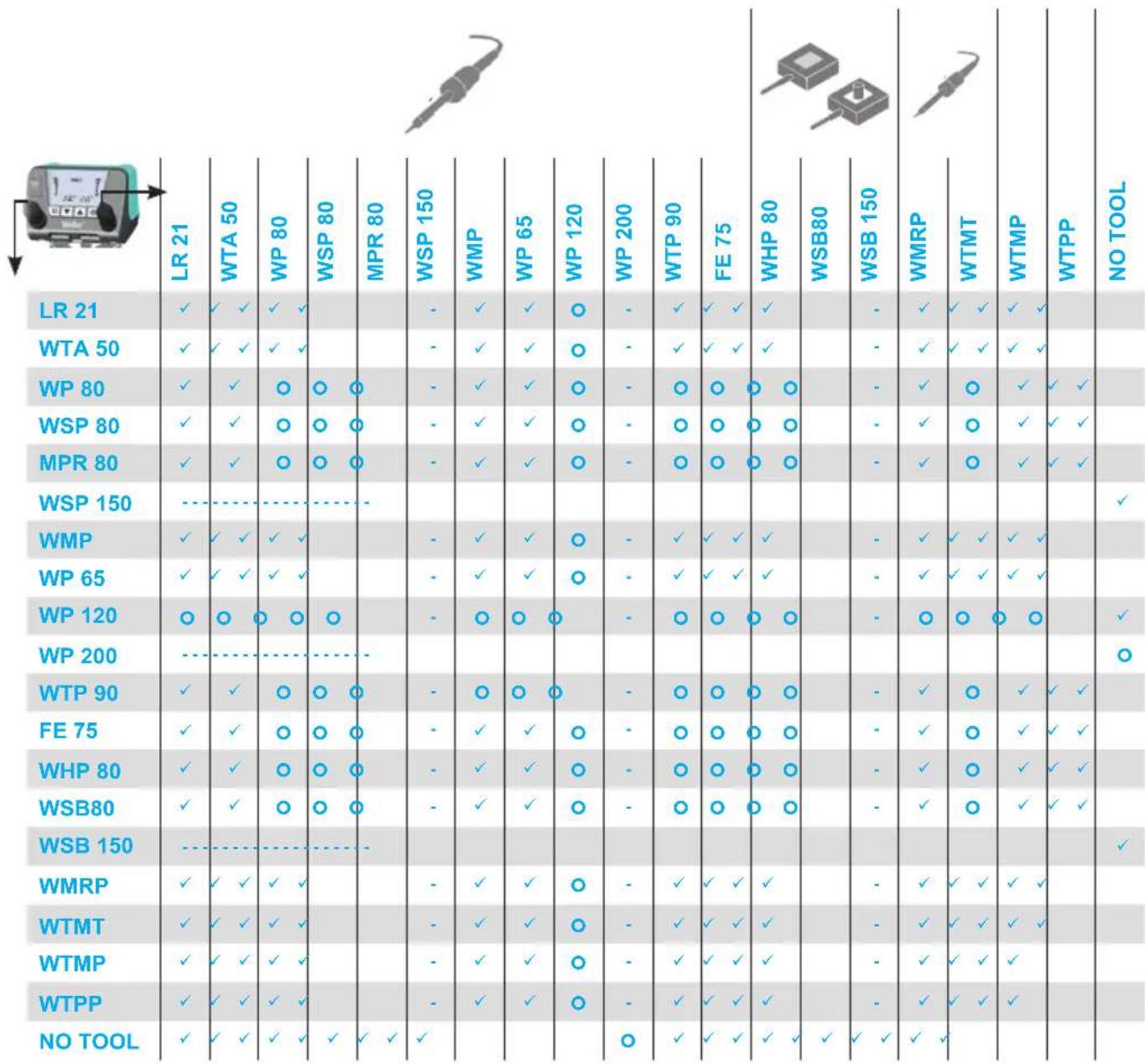

Разпознаване инструмент и ограничение на претоварването

WT 2M има автоматично разпознаване инструмент, което разпределя към присъединения инструмент съответния управляващ параметър. За да се избегне претоварване на станцията се поддържа използването само на съвместими инструменти:

Намаляване на мощността на 150 W

Няма възможност за комбиниране инструмент

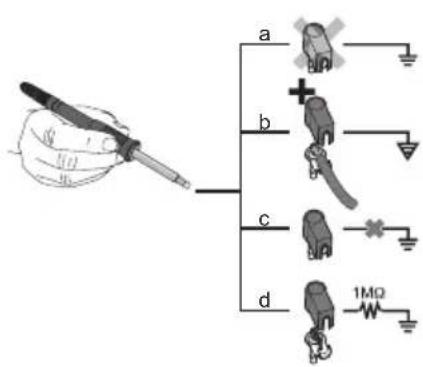

Изравняване на потенциалите

С различно включване буксата-жак 3,5 мм са възможни 4 варианти:

a Твърдо заземяване Без	щекер (състояние при доставка)
b Изравняване на потенциалите	С щекер, изравнителен проводник на средния контакт
с Безпотенциално С щекер
d Меко заземяване С щекер и запоено съпротивление. Заземяване през избрано съпротивление

Спояване и разпояване

Извършвайте спояването в съответствие с ръководството за работа с присъединения от Вас поялен инструмент.

Обработване на накрайника на поялника

• При първо загряване нанесете тънък слой припой върху избираемия и калайдисваем накрайник на поялника. По такъв начин се свалят натрупаните при съхраняване по накрайника на поялника окисни слоеве и замърсявания.
• Внимавайте при паузи при спояване и при слагане на поялника настрана неговият накрайник да е добре калайдисан.
• Не използвайте прекалено агресивни флюсове.
• Внимавайте винаги за правилния монтаж на накрайника на поялника.
• Изберете колкото се може по-ниска работна температура.

• Изберете за конкретния случай възможно най-голямата форма за накрайника на поялника Ориентировъчно правило: прибл. толкова голям, колкото е спояваната повърхност.

• Погрижете се топлопредаването между накрайника на поялника и мястото на спояване да става на голяма площ, като за тази цел калайдисайте добре накрайника на поялника.

• Преди продължителни паузи между запояване работа, изключете системата за запояване или да използвате функцията Weller да се намали температурата, когато оборудването запояване не е в употреба.
• Преди да оставите поялника за по-продължително време настрана покрийте накрайника с тънък слой припой.
• Нанесете припоя непосредствено на мястото на спояване, а не върха накрайника на поялника.
• Извършвайте смяната на върха на поялника със съответния инструмент.
• Не прилагайте на накрайника на поялника механични усилия.

Указание

Апаратите за управление са регулирани за един накрайник със среден размер. При смяна на накрайника или при използване на накрайници с други форми могат да възникнат отклонения.

Съобщения за неизправности и отстраняване

Съобщение/симптом Възможна причина Мерки за отстраняване
• Индикация „- - -“ • Инструментът не се разпознава• Инструментът е дефектен• Инструментът не е съвместим		• Проверете буксата на инструмента на уреда• Проверете присъединения инструмент
• Дисплеят не работи (покаже ИЗКЛ)	• Няма мрежово напрежение • Включете	мрежовия прекъсвач• Проверете мрежовото напрежение• Проверете предпазителя на уреда
• OFF	• Станцията е в режим Standby или OFF	• С бутоните UP или Down активирайте отново поялния инструмент
• Инструментът остава студен	• Станцията е в режим Standby или OFF	• Движение на поялника• С бутоните UP или Down активирайте отново поялния инструмент
• Индикация на температурата на дисплея• Инструментът остава студен	• Нагряването е дефектно • Проверете /	сменете поялния инструмент
• Станцията не работи както обикновено	• Има променени параметри • Възстанов	яване на фабричните настройки
• Не е възможно да се направят изменения на настройките	• Станцията блокирана • Разблокиране на	станцията
• Zero Smog не работи • Няма	мрежово напрежение• Няма сигнал	• Проверете мрежовото захранване• Проверете кабелния монтаж на интерфейса• Проверете настройките на интерфейса
