Termék típusa	Professzionális forrasztóállomás
Márka	Weller
Modell	WT2010M
Kijelző	LCD állítható háttérvilágítással (0-100%)
Hőmérséklet-tartomány	100-300 °C (200-600 °F)
Készenléti hőmérséklet (Stand-by)	Állítható KI vagy 1-99 perc (alapértelmezett hőmérséklet 180 °C / 360 °F)
Automatikus kikapcsolási idő (Auto OFF)	Állítható KI vagy 1-999 perc (alapértelmezett 10 perc)
Zár funkció (LOCK)	3 számjegyű kód (001-999)
Potenciálkiegyenlítés	4 mód: közvetlen földelés, csatlakozóval, potenciálmentes, közvetett ellenállással
Potenciálmentes kapcsolókimenet	Választható Zero Smog (ES FE) vagy robot (ES rob)
Automatikus szerszámfelismerés	Igen, 150 W teljesítménykorlátozással nem kompatibilis szerszámokhoz
Rögzített hőmérsékletek	2 egyénileg aktiválható rögzített hőmérséklet
Hőmérséklet-eltolás	±40 °C (±72 °F)
Window funkció (hőmérséklet-ablak)	Állítható ±1-99 °C (±1-180 °F)
Mozgásérzékelő érzékenysége	5 szint (1: érzéketlen, 5: nagyon érzékeny)
Gyári alaphelyzetbe állítás	Az Exit, UP és DOWN gombok egyidejű lenyomásával bekapcsoláskor
Potenciálkiegyenlítő csatlakozás	3,5 mm-es jack dugó
Forrasztócsúcs karbantartása	Rendszeresen ónozás, nem agresszív folyasztószer használata, alacsony hőmérséklet választása
Kijelzett hibaüzenetek	"- - -" (szerszám nem érzékelve), "OFF" (készenlét/kikapcsolás), villogó kijelző (fűtés kikapcsolva)
Ügyfélszolgálat	[e-mail]

Gyakran ismételt kérdések - WT2010M Weller

Hogyan állítsam be a Weller WT2010M állomás hőmérsékletét?

Használja a UP és DOWN gombokat a hőmérséklet beállításához. Nyomja meg a Menu gombot a speciális beállítások eléréséhez.

Hogyan aktiváljam az állomás zár funkcióját (LOCK)?

A menüben állítsa be a háromjegyű zárkódot (001-999), és erősítse meg a Menu gombbal. Egy lakat ikon jelenik meg a kijelzőn.

Mit tegyek, ha elfelejtettem a zárkódomat?

Vegye fel a kapcsolatot a Weller ügyfélszolgálatával a [e-mail] címen segítségért.

Mit jelent a '- - -' kijelzés a képernyőn?

Azt jelzi, hogy a szerszám nincs érzékelve, hibás vagy nem kompatibilis. Ellenőrizze a csatlakozást és a szerszám állapotát.

Hogyan működik a készenléti funkció (Stand-by)?

A készenléti hőmérséklet beállítható (KI vagy 1-99 perc). A szerszám inaktivitás után készenléti módba lép. A mozgásérzékelő vagy az UP/DOWN gombok ébresztik fel.

Hogyan kapcsoljam ki az automatikus kikapcsolást (Auto OFF)?

A menüben állítsa a Kikapcs. idő opciót KI-re. Ellenkező esetben a szerszám a beállított idő után kikapcsol (gyári 10 perc).

Hogyan állítsam vissza az állomást gyári beállításokra?

Tartsa lenyomva egyszerre az Exit, UP és DOWN gombokat 3 másodpercig bekapcsoláskor.

Hogyan használjam a potenciálkiegyenlítést?

Használja a 3,5 mm-es jack dugót a kiegyenlítő kábel csatlakoztatásához. Négy mód áll rendelkezésre: közvetlen földelés, csatlakozóval, potenciálmentes vagy közvetett ellenállással.

Hogyan aktiváljam a rögzített hőmérsékleteket?

A 2. menüben állítsa a Rögzített hőmérsékletek opciót BE kapcsolásra. Ezután az UP/DOWN gombokkal válassza ki és módosítsa a két előre beállított hőmérsékletet.

Milyen karbantartási tanácsok vannak a forrasztócsúcsokhoz?

Mindig ónozza a csúcsot az első használat előtt és a szünetekben. Használjon nem agresszív folyasztószert, válasszon alacsony hőmérsékletet és a forrasztáshoz megfelelő csúcsot. Ne alkalmazzon mechanikai erőt.

HASZNÁLATI ÚTMUTATÓ WT2010M Weller

HU Kiegészítő üzemeltetési utasítás

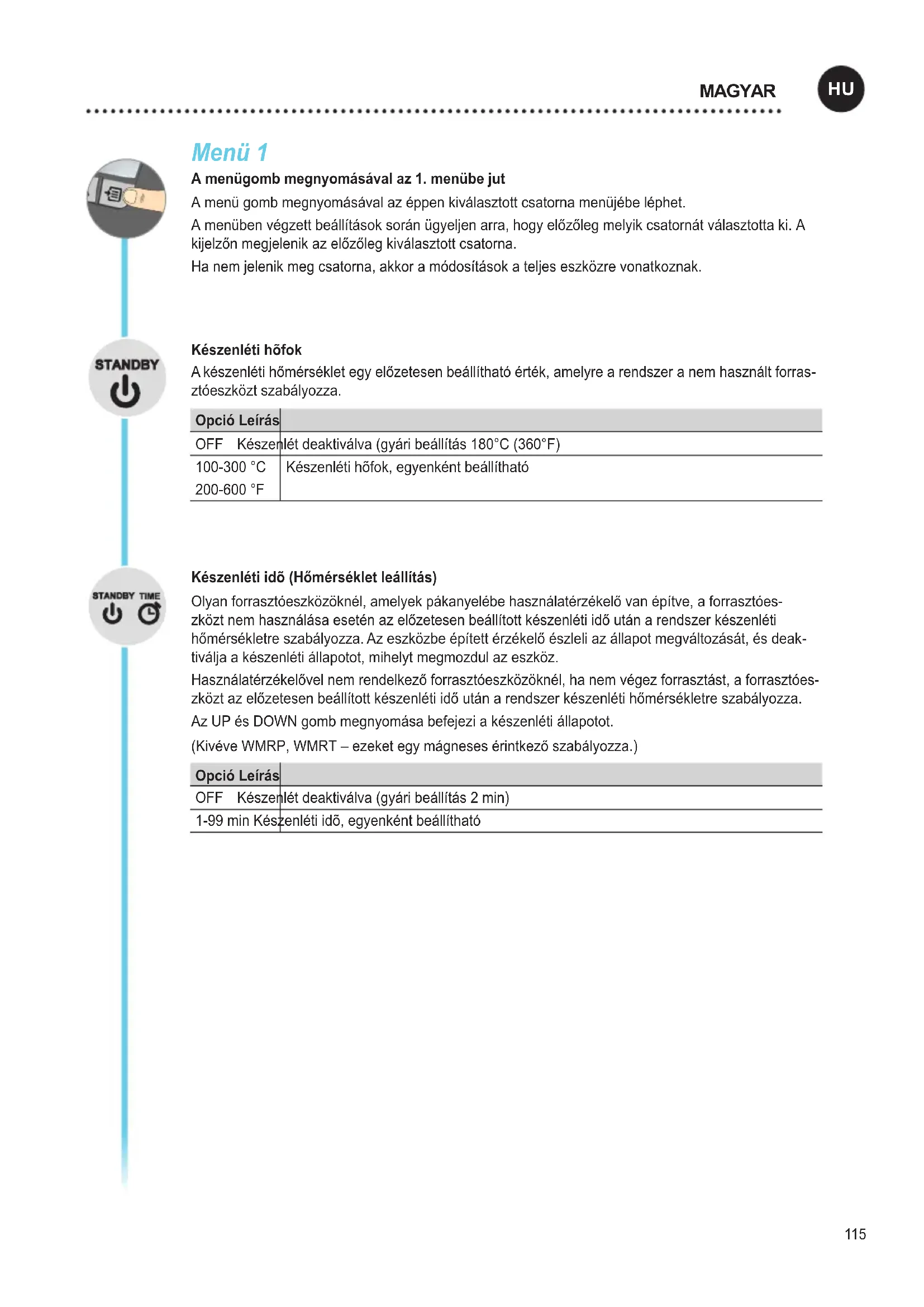

A menügomb megnyomásával az 1. menübe jut

A menü gomb megnyomásával az éppen kiválasztott csatorna menüjébe léphet.

A menüben végzett beállítások során ügyeljen arra, hogy előzőleg melyik csatornát választotta ki. A kijelzőn megjelenik az előzőleg kiválasztott csatorna.

Ha nem jelenik meg csatorna, akkor a módosítások a teljes eszközre vonatkoznak.

Készenléti höfok

A készenléti hőmérséklet egy előzetesen beállítható érték, amelyre a rendszer a nem használt forrasztóeszközt szabályozza.

Opció Leírás
OFF Készenlét deaktiválva (gyári beállítás 180°C (360°F)
100-300 °C	Készenléti hőfok, egyenként beállítható
200-600 °F

Készenléti idő (Hőmérséklet leállítás)

Olyan forrasztóeszközöknél, amelyek pákanyelébe használatérzékelő van építve, a forrasztóeszközt nem használása esetén az előzetesen beállított készenléti idő után a rendszer készenléti hőmérsékletre szabályozza. Az eszközbe épített érzékelő észleli az állapot megváltozását, és deaktiválja a készenléti állapotot, mihelyt megmozdul az eszköz.

Használatérzékelővel nem rendelkező forrasztóeszközöknél, ha nem végez forrasztást, a forrasztóeszközt az előzetesen beállított készenléti idő után a rendszer készenléti hőmérsékletre szabályozza.

Az UP és DOWN gomb megnyomása befejezi a készenléti állapotot.

(Kivéve WMRP, WMRT – ezeket egy mágneses érintkező szabályozza.)

Opció Leírás
OFF	Készenlét deaktiválva (gyári beállítás 2 min)
1-99 min	Készenléti idő, egyenként beállítható

OFF idő

Ha nem használja a forrasztóeszközt, az OFF idő letelte után a forrasztóeszköz fűtése deaktiválódik. A hőmérséklet-lekapcsolás a beállított készenléti funkciótól függetlenül megtörténik. A tényleges hőmérséklet villogva kerül kijelzésre és a maradványhő kijelzésére szolgál. A kijelzőn megjelenik a „AUTO-OFF“ felirat.

Amíg a forrasztóeszköz lehül, a maradványhő jelenik meg.

A kijelzőn kiegészítésképpen villog a „Cooling” üzenet. COOLING

Mihelyt 50 °C (122 °F) alá kerül a hömérséklet, a kijelzön OFF jelenik meg, és a háttérvilágítás deaktiválódik.

Az UP és DOWN gomb egyidejű megnyomása befejezi az OFF állapotot.

Opció 1 2		Leírás
OFF	OFF idő	Deaktiválva (gyári beállítás 10 min)
1-999 min	OFF idő, egyenként beállítható

Window funkció

Opció 1 (gyári beállítás):

A potenciálmentes kapcsolókimenetet állítsa ES FE értékre.

A beállítási tartomány korlátozása a „LOCK” funkcióval reteszelt hömérsékletből kiindulva ± 1-99 °C (±1-180 °F) értékre.

A reteszelt hömérséklet így a beállítható hömérsékletablak közepének felel meg.

Opció 2:

A potenciálmentes kapcsolókimenetet állítsa ES rob értékre.

Egy beállított, reteszelt hőmérsékletből kiindulva a WINDOW funkció segítségével ± 1-99 °C (±1-180 °F) tartományú hőmérsékletablak állítható be. Amennyiben a tényleges hőmérséklet ezen a hőmérsékletablakon belül van, akkor a potenciálmentes érintkező (optocsatoló-kimenet) átkapcsol.

Opció 12	Leírás
OFF Window funkció Deaktiválva (gyári beállítás OFF)
1-99 °C	Window funkció, egyenként beállítható
1-180 °F

LOCK

Az állomás reteszelése. A reteszelés után már nem lehetséges a készülék beállításainak módosítása.

Kivétel 1: Rögzített hömérséklet gombok aktiválva.

A többi beállítás csak a javítóállomás kireteszelése után módosítható ismét.

Az állomás reteszelése

Állítsa be a kívánt háromjegyű reteszelőkódot (001-999 között), és nyugtázza a menügombbal.

A reteszelés aktív (a kijelzön egy lakat látható).

Az állomás kireteszelése

Nyomja meg a menügombot. A kijelzön ON felirat jelenik meg

Állítsa be a háromjegyű reteszelőkódot.

Nyugtázza a kódot a menügombbal.

Elfelejtette a kódot?

Kérjük, forduljon

ügyfélszolgálatunkhoz: technical-

[e-mail]

Offszet

A tényleges forrasztócsúcs-hőmérséklet egy hőmérséklet-eltérési érték bevitelével ± 40 °C-kal (± 72 °F) módosítható.

°C °F

A hömérsékletegység átkapcsolása.

Válassza ki a kívánt csatornát.

A menügomb hosszú ideig (3 másodperc) történő megnyomásával a kívánt csatorna 2. menüjébe jut

A menüben végzett beállítások során ügyeljen arra, hogy előzőleg melyik csatornát választotta ki. A kijelzőn megjelenik az előzőleg kiválasztott csatorna.

Ha nem jelenik meg csatorna, akkor a módosítások a teljes eszközre vonatkoznak.

Rögzített hömérsékletek

A 2 egyedileg beállítható rögzített hőmérséklet aktiválása.

Opció 12		Leírás
ON	Rögzített hőmérsékletek Aktiválva
OFF	Rögzített hőmérsékletek Deaktiválva (gyári beállítás)

Amennyiben a rögzített hömérsékletek aktiválva vannak, úgy ezek az UP és DOWN gombokkal választhatók ki és módosíthatók.

Háttérvilágítás

Opció Leírás
0-100% LCD	-világosság (gyári beállítás 80%)

Potenciálmentes kapcsolókimenet

A Zero Smog kimenet vagy a robotkimenet megválasztása

Opció 1 2	Leírás
ES FE Zero	Smog kimenet aktiválva (gyári beállítás)
ES rob Robot	kimenet aktiválva

Érzékenység

Opció Leírás
1	— Nem Érzékeny – erős (hosszú) mozdulatra reagál
2	⋮
3	-Normál (Gyári beállítás)
4	⋮
5	-Érzékeny - enyhe (rövid) mozgásra reagál

Példa

Visszaállítás a gyári beállításokra

A bekapcsoláskor: Exit, UP és DOWN gombok 3 másodperces megnyomása

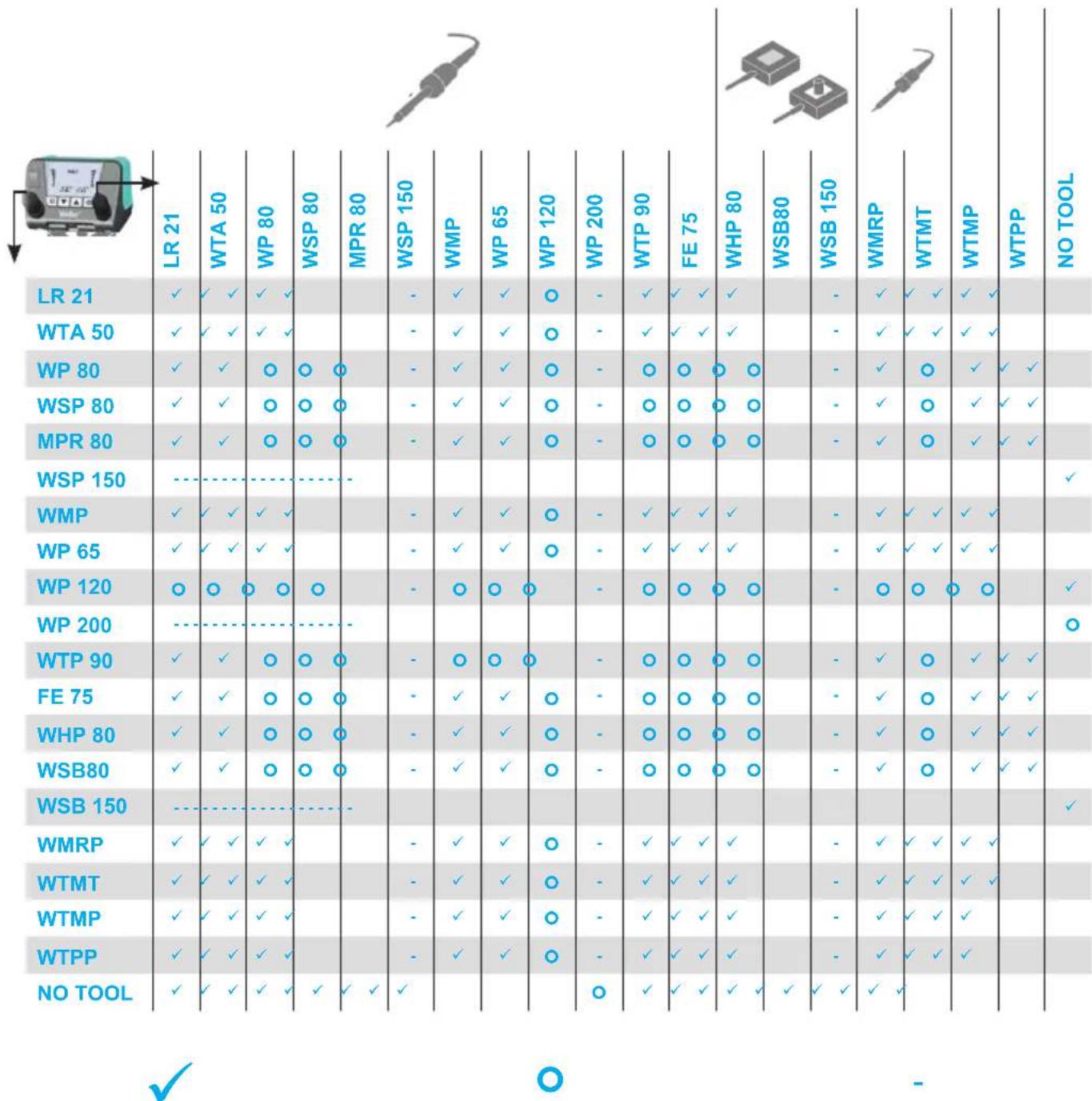

Eszközfelismerés és túlterhelési határ

A WT 2M automatikus eszközfelismeréssel rendelkezik, amely a mindenkor csatlakoztatott eszközhöz hozzárendeli a megfelelő szabályozási paramétereket. Egy állomás túlterhelésének elkerülése céljából csak a kompatibilis eszközöket támogatja a rendszer.

Korlátlan működés Teljesítménycsökkentés 150 W-ra Szerszámkombináció nem lehetséges

Feszültségkiegyenl tő hüvely

A 3,5 mm-es kapcsolóérintkezős hüvely különböző bekötéseivel 4 változat lehetséges:

a Közvetlen földelés csatlakozódugó nélkül (szállítási állapot).

b Feszültségkiegyenlítőhüvely csatlakozódugóval, kiegyenlítő vezeték a középső érintkezőn.

c Potenciálmentes csatlakozódugóval

d Közvetlen földelés csatlakozódugóval és beforrasztott ellenállással.Földelés a választott ellenálláson keresztül.

Forrasztás és kiforrasztás

A forrasztást a csatlakoztatott forrasztópáka üzemeltetési útmutatójában leírtak szerint végezze el.

A pákahegyek kezelése

• Az első felfűtéskor a szelektív és cinezhető forrasztócsúcsot nedvesítse meg forraszanyaggal. Ez eltávolítja a tárolás folyamán kialakult oxidréteget és szennyeződéseket a pákahegyről.
• A forrasztás szüneteiben és a forrasztópáka letétele előtt ügyeljen arra, hogy a forrasztócsúcs jól be legyen kenve forraszanyaggal.
• Ne használjon túl agresszív folyasztószert.
• Mindig ügyeljen a forrasztócsúcsok helyes illeszkedésére.
• A munkahőmérsékletet a lehető legalacsonyabbra válassza.
• Válassza a lehető legnagyobb pákahegyet az alkalmazás- hoz. Ökölszabály: kb. akkorát, mint a forrasztási pont
• Gondoskodjon a forrasztócsúcs és a forrasztási hely közötti nagy felületű hőátadásról azáltal, hogy jól beónozza

a forrasztócsúcsot.

• Hosszabb munkaszünetek idejére kapcsolja ki a forrasztóberendezést, vagy használja a Weller-funkciót a hömérséklet csökkentésére.
• Ónozza be a forrasztócsúcsot, mielőtt a forrasztópákát hosszabb időre leteszi.
• A forraszanyagot közvetlenül a forrasztási helyre adagolja, ne a forrasztócsúcsra.
• A forrasztócsúcsokat a hozzá tartozó szerszámmal cserélje.
• Ne fejtsen ki mechanikai erőt a forrasztócsúcsra.

Figyelmeztetés

A vezérlókészüléket közepes méretű forrasztócsúcshoz szabályozták be. A forrasztócsúcsok cseréje vagy más csúcsformák használata eltéréseket okozhat.

Hibaüzenetek és hibaelhárítás

Jelzés/tünet Lehetséges ok Hibaelhárító intézkedések
• Kijelző „- - “ • A szerszám nem	lem lett felismerve• A szerszám meghibásodott• Az eszköz nem kompatibilis	• Ellenőrizze a szerszám csatlakozását a készülékhez• Ellenőrizze a csatlakoztatott szerszámot
• A kijelző nem működik (a kijelző ki van kapcsolva)	• Nincs hálózati feszültség	• Kapcsolja be a hálózati kapcsolót• Ellenőrizze a hálózati feszültséget• Ellenőrizze a készülék biztosítékát
• OFF • Az állomás készenléti	vagy OFF üzemmódban van	• Ismét aktiválja a forrasztóeszközt az UP vagy Down gombokkal
• Az eszköz hideg marad • Az	állomás készenléti vagy OFF üzemmódban van	• Páka mozgatása• Ismét aktiválja a forrasztóeszközt az UP vagy Down gombokkal
• Hőmérséklet megjelenítése a kijelzőn• Az eszköz hideg marad	• A fűtés meghibásodott • Forrasztóeszköz	ellenőrzés / csere
• Az állomás nem a szokásos módon működik	• Paraméterek elállítva	• Állomás visszaállítása a gyári beállítások-ra
• A beállítások módosítása nem lehetséges	• Állomás reteszelve • Az állomás kireteszelése
• A Zero Smog nem indul el •	Nincs hálózati feszültség• Nincs jel	• Hálózati áramellátás ellenőrzése• Csatlakozási hely kábelezésének ellenőrzése• Csatlakozási hely beállításainak ellenőrzése
