Typ produktu	Profesionální pájecí stanice
Značka	Weller
Model	WT2010M
Displej	LCD s nastavitelným podsvícením (0–100 %)
Rozsah teplot	100–300 °C (200–600 °F)
Teplota v pohotovostním režimu (Stand-by)	Nastavitelná OFF nebo 1–99 min (výchozí teplota 180 °C / 360 °F)
Doba automatického vypnutí (Auto OFF)	Nastavitelná OFF nebo 1–999 min (výchozí 10 min)
Funkce zámku (LOCK)	3místný kód (001–999)
Kompenzace potenciálu	4 režimy: přímé uzemnění, s konektorem, bez potenciálu, nepřímé s rezistorem
Potenciálově volný spínací výstup	Volitelný Zero Smog (ES FE) nebo robot (ES rob)
Automatická detekce nástroje	Ano, s omezením výkonu na 150 W pro nekompatibilní nástroje
Pevné teploty	2 samostatně aktivovatelné pevné teploty
Offset teploty	±40 °C (±72 °F)
Funkce Window (teplotní okno)	Nastavitelná ±1–99 °C (±1–180 °F)
Citlivost pohybového senzoru	5 úrovní (1: necitlivý až 5: velmi citlivý)
Obnovení továrního nastavení	Současným stisknutím tlačítek Exit, UP a DOWN při zapnutí
Konektor pro kompenzaci potenciálu	Jack 3,5 mm zdířka
Údržba hrotu	Pravidelně pocínovat, používat neagresivní tavidlo, volit nízkou teplotu
Zobrazené chybové zprávy	"- - -" (nástroj nedetekován), "OFF" (pohotovost/vypnuto), blikající displej (ohřev deaktivován)
Zákaznický servis	[e-mail]

Často kladené otázky - WT2010M Weller

Jak nastavit teplotu na stanici Weller WT2010M?

Použijte tlačítka UP a DOWN k nastavení teploty. Stisknutím tlačítka Menu vstoupíte do pokročilých nastavení.

Jak aktivovat zámek (LOCK) stanice?

V menu nastavte třímístný kód zámku (001–999) a potvrďte tlačítkem Menu. Na displeji se objeví visací zámek.

Co dělat, když jsem zapomněl(a) svůj kód zámku?

Pro pomoc kontaktujte zákaznický servis Weller na adrese [e-mail].

Co znamená zobrazení '- - -' na displeji?

To znamená, že nástroj není detekován, je vadný nebo nekompatibilní. Zkontrolujte připojení a stav nástroje.

Jak funguje funkce pohotovostního režimu (Stand-by)?

Teplota v pohotovostním režimu lze nastavit (OFF nebo 1–99 min). Nástroj přejde do pohotovostního režimu po nečinnosti. Pohybový senzor nebo tlačítka UP/DOWN jej aktivují.

Jak deaktivovat automatické vypnutí (Auto OFF)?

V menu nastavte možnost Čas OFF na OFF. Jinak se nástroj vypne po nastavené době (výrobní nastavení 10 min).

Jak obnovit tovární nastavení stanice?

Při zapnutí podržte současně stisknutá tlačítka Exit, UP a DOWN po dobu 3 sekund.

Jak používat kompenzaci potenciálu?

Použijte jack 3,5 mm zdířku pro připojení kompenzačního kabelu. K dispozici jsou čtyři režimy: přímé uzemnění, s konektorem, bez potenciálu nebo nepřímé s rezistorem.

Jak aktivovat pevné teploty?

V menu 2 nastavte možnost Pevné teploty na ON. Poté pomocí tlačítek UP/DOWN vyberte a upravte dvě přednastavené teploty.

Jaké jsou tipy pro údržbu hrotů?

Vždy pocínujte hrot před prvním použitím a během přestávek. Používejte neagresivní tavidlo, volte nízkou teplotu a hrot vhodný pro pájení. Nevyvíjejte mechanickou sílu.

NÁVOD K OBSLUZE WT2010M Weller

CZ Dodatečný návod k provozu

SK Doplnkový návod na obsluhu

SL Dodatna navodila za uporabo

EE Lisakasutusjuhend

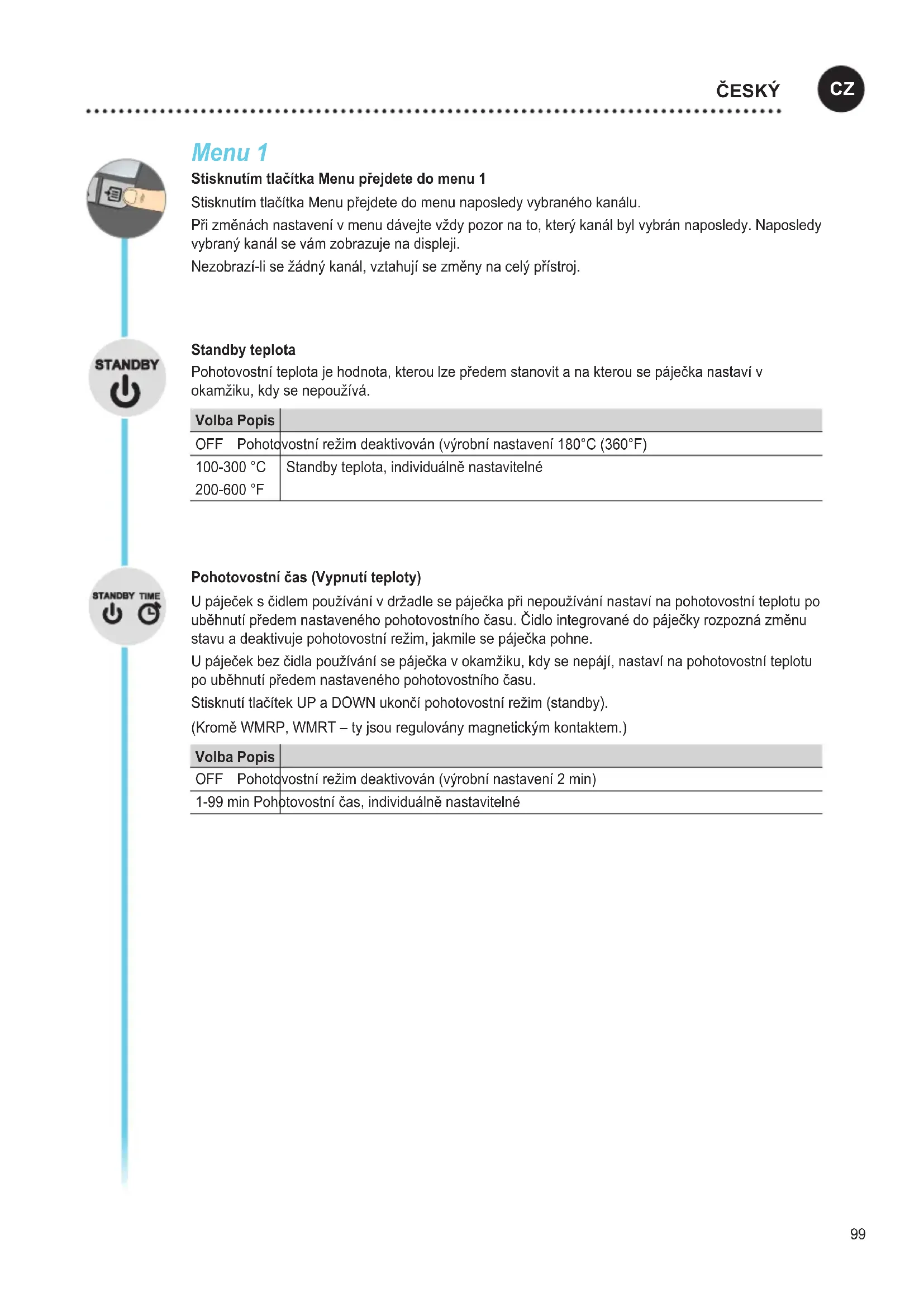

Stisknutím tlačítka Menu přejdete do menu 1

Stisknutím tlačítka Menu přejdete do menu naposledy vybraného kanálu.

Při změnách nastavení v menu dávejte vždy pozor na to, který kanál byl vybrán naposledy. Naposledy vybraný kanál se vám zobrazuje na displeji.

Nezobrazí-li se žádný kanál, vztahují se změny na celý přístroj.

Standby teplota

Pohotovostní teplota je hodnota, kterou lze předem stanovit a na kterou se páječka nastaví v okamžiku, kdy se nepoužívá.

Volba Popis
OFF Pohoto	vostní režim deaktivován (výrobní nastavení 180°C (360°F)
100-300 °C	Standby teplota, individuálně nastavitelné
200-600 °F

Pohotovostní čas (Vypnutí teploty)

U páječek s čidlem používání v držadle se páječka při nepoužívání nastaví na pohotovostní teplotu po uběhnutí předem nastaveného pohotovostního času. Čidlo integrované do páječky rozpozná změnu stavu a deaktivuje pohotovostní režim, jakmile se páječka pohne.

U páječek bez čidla používání se páječka v okamžiku, kdy se nepájí, nastaví na pohotovostní teplotu po uběhnutí předem nastaveného pohotovostního času.

Stisknutí tlačítek UP a DOWN ukončí pohotovostní režim (standby).

(Kromě WMRP, WMRT – ty jsou regulovány magnetickým kontaktem.)

Volba Popis
OFF Pohotovostní režim deaktivován (výrobní nastavení 2 min)
1-99 min Pohotovostní čas, individuálně nastavitelné

Čas OFF

Není-li páječka používána, její ohřev se po uplynutí času OFF vypne. Vypnutí teploty se provede nezávisle na nastavení funkce pohotovostního režimu Standby. Aktuální teplota se zobrazí blikající slouží k zobrazení zbytkové teploty. Na obrazovce se zobrazí hlášení „AUTO-OFF“.

Dokud páječka chladne, je indikováno zbytkové teplo.

Navíc na displeji bliká nápis „Cooling“ (ochlazování)

Jakmile teplota podkročí 50°C (122°F), zobrazí se na displeji nápis OFF a podsvícení zhasne.

Současné stisknutí tlačítek UP a DOWN ukončí stav OFF.

Volba 12	Popis
OFF Čas OFF Deaktivováno (výrobní nastavení 10 min)
1-999 min Čas OFF, individuálně nastavitelné

Funkce Window

Volba 1 (výrobní nastavení):

Bezpotenciálový ovládací vstup nastavit na ES FE.

Omezení teplotního rozsahu na ± 1-99 °C (±1-180 °F) vzhledem k teplotě blokované funkci „LOCK“.

Blokovaná teplota tak představuje střed nastavitelného teplotního rozsahu.

Volba 2:

Bezpotenciálový ovládací vstup nastavit na ES rob.

Pomocí funkce WINDOW lze na základě nastavené a zablokované teploty nastavit teplotní rozsah ± 1-99 °C (±1 -180 °F). Pokud se skutečná teplota nachází v rámci tohoto rozsahu, sepne se bezpotenciálový kontakt (výstup elektronického vazebního členu).

Volba 12	Popis
OFF Funkce	Window Deaktivováno (výrobní nastavení OFF)
1-99 °C	Funkce Window, individuálně nastavitelné
1-180 °F

Lock

Zablokování stanice. Po zablokování stanice není již možné na přístroji změnit nastavení.

Výjimka 1: Tlačítka fixní teploty aktivována.

Výjimka 2: Funkce Window Volba 1.

Všechna ostatní nastavení není až do odblokování možné měnit.

Zablokování stanice

Zadejte požadovaný třímístný blokovací kód (mezi 001-999) a potvrďte jej tlačítkem v menu.

Blokování se zaktivuje (na obrazovce se zobrazí symbol zámku).

Odblokování stanice

Stiskněte tlačítko v menu. Na displeji se zobrazí ON.

Zadejte třímístny blokovací kód.

Potvrd'te kód tlačítkem v menu.

Zapomněli jste kód?

Obratte se prosím na náš

zákaznický servis: technical-ser-

[e-mail]

Tep. kompenzace

Skutečnou teplotu pájecího hrotu lze přizpůsobit zadáním hodnoty offsetu teploty o ± 40 °C (± 72 °F).

°C °F

Přepínání teplotní jednotky

Volba Popis
°C Celsius
°F Fahrenheit

Menu 2

Vyberte požadovaný kanál.

Dlouhým stisknutím tlačítka Menu (3 s) přejdete do menu 2 požadovaného kanálu.

Při změnách nastavení v menu dávejte vždy pozor na to, který kanál byl vybrán naposledy. Naposledy vybraný kanál se vám zobrazuje na displeji.

Nezobrazí-li se žádný kanál, vztahují se změny na celý přístroj.

Fixní teploty

Aktivování dvou individuálně nastavitelných fixních teplot

Volba 12	Popis
ON Fixní teploty aktivováno
OFF Fixní teploty Deaktivováno (výrobní nastavení)

Jsou-li aktivovány fixní teploty, lze je vybírat a měnit stisknutím tlačítek UP a DOWN.

Podsvícení

Volba Popis
0-100% Jas	LCD (výrobní nastavení 80%)

Beznapěťový spínací výstup

Výběr výstupu Zero Smog nebo robotického výstupu

Volba 12	Popis
ES FE Výstup Zero Smog aktivován (výrobní nastavení)
ES rob Robotický výstup aktivován

Citlivost

Volba Popis
1	Necitlivé – reaguje na výrazný (dlouhý) pohyb
2
3	Standard (tovární nastavení)
4
5	Citlivé- reaguje na lehký (krátký) pohyb

Příklad

Konfigurace ZeroSmog výstupu

Nastavení na výchozí hodnoty

Při zapínání: Exit, UP a DOWN podržet 3 sekundy stisknuté

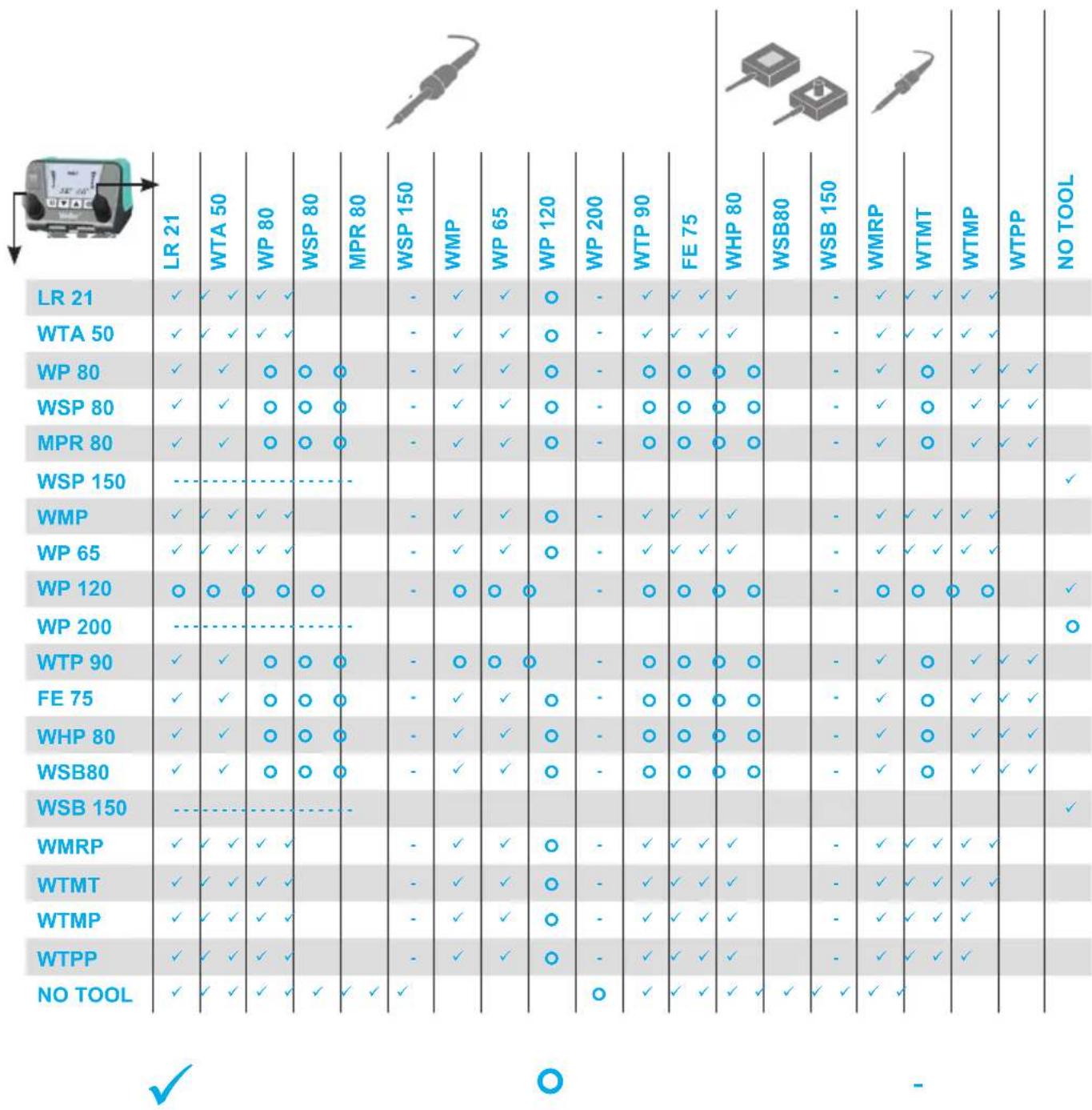

Detekce nástroje a limit přetížení

Model WT 2M disponuje automatickou detekcí nástroje, která k připojenému nástroji přířadí odpovídající ovládací parametry. Aby se zabránilo přetížení stanice, jsou podporovány pouze kompatibilní nástroje:

Neomezená funkce Snížení výkonu na 150 W Není možná kombinace nástrojů

Vyrovnání potenciálů

Různým zapojením zdířky s 3,5 mm pomocným kontaktem jsou možné 4 varianty:

a Tvrdě uzemněno bez zástrčky (stav při dodání).

b Vyrovnání potenciálů se zástrčkou, vyrovnávací vedení na středovém kontaktu.

c Bez potenciálu se zástrčkou

d Měkce uzemněno se zástrčkou a vpájeným odporem.

Pájení a odpájení

Pájecí práce provádějte podle provozního návodu připojené páječky.

Manipulace s pájecími hroty

• Při prvním zahřátí smáčejte selektivní a cínovatelný pájecí hrot pájkou. Tím odstraníte zoxidovanou vrstvu a nečistoty na hrotu vzniklé skladováním.
• Při přestávkách v pájení a před odložením pájedla dbejte na to, aby byl pájecí hrot dobře pocínovaný.
• Nepoužívejte příliš agresivní tavidla.
  • Vždy dbejte na rádné usazení pájecího hrotu.
• Nastavte co nejnižší pracovní teplotu.
• Použijte k aplikaci co největší tvar pájecího hrotu Základní pravidlo: velikost přibližně jako pájecí podložka.
• Zajistěte plošný prénos tepla mezi pájecím hrotem a pájeným místem tím, že pájecí hrot rádně pocínujete.
• V případě delší přestávky v práci pájecí systém vypněte, nebo použijte funkci Weller pro snížení teploty při nepoužívání.

• Než pájedlo na delší čas odložíte, smočte hrot v páječce.

• Páječku nanášejte přímo na místo pájení, ne na pájecí hrot.
  • Vyměňujte pájecí hroty pomocí příslušného nástroje.

• Nevyvíjejte mechanický tlak na pájecí hrot.

Upozornění

Řídicí jednotky jsou seřízeny na střední velikost pájecích hrotů. Výměna hrotu nebo použití jiného tvaru hrotu může vést k odchylkám.

Chybová hlášení a odstraňování chyb

Hlášení/symptom Možná příčina Opatření k nápravě
• Zobrazení „- - -“ • Nástroj nebyl rozeznán• Nástroj je vadný• Nástroj není kompatibilní	• Zkontrolujte připojení nástroje k zařízení• Zkontrolujte připojený nástroj
• Žádná funkce obrazovky (obrazovka vypnuta)	• Není síťové napětí • Zapněte síťový spínač• Zkontrolujte napětí v síti• Zkontrolujte pojistky zařízení
• OFF • Stanice se nachází v pohotovostním režimu Standby nebo v režimu OFF	• Aktivujte opět páječku tlačitky UP nebo Down
• Nástroj zůstává chladný	• Stanice se nachází v pohotovostním režimu Standby nebo v režimu OFF	• Pohněte páječkou• Aktivujte opět páječku tlačitky UP nebo Down
• Zobrazení teploty na displeji• Nástroj zůstává chladný	• Ohřev je vadný • Zkontrolujte/ vyměňte pájecí nástroj
• Stanice nefunguje jako obvykle	• Parametr špatně nastavený	• Resetujte stanici na tovární nastavení
• Změny nastavení nejsou možné	• Stanice je zablokovaná • Odblokování stanice
• Zero Smog se nerozběhne	• Není síťové napětí• Není k dispozici signál	• Zkontrolujte napájení ze sítě• Zkontrolujte kabelové spoje na rozhraní• Zkontrolujte nastavení rozhraní
