WT2010M - Zvárací stroj Weller - Bezplatný návod na obsluhu

Typ výrobku	Profesionálna spájkovacia stanica
Značka	Weller
Model	WT2010M
Displej	LCD s nastaviteľným podsvietením (0-100%)
Rozsah teplôt	100-300 °C (200-600 °F)
Teplota v pohotovostnom režime (Stand-by)	Nastaviteľné OFF alebo 1-99 min (predvolená teplota 180 °C / 360 °F)
Čas automatického vypnutia (Auto OFF)	Nastaviteľné OFF alebo 1-999 min (predvolene 10 min)
Funkcia uzamknutia (LOCK)	3-miestny kód (001-999)
Kompenzácia potenciálu	4 režimy: priame uzemnenie, s konektorom, bez potenciálu, nepriame s odporom
Spínací výstup bez potenciálu	Voliteľné Zero Smog (ES FE) alebo robot (ES rob)
Automatická detekcia nástroja	Áno, s obmedzením výkonu na 150 W pre nekompatibilné nástroje
Pevné teploty	2 individuálne aktivovateľné pevné teploty
Ofset teploty	±40 °C (±72 °F)
Funkcia Window (okno teploty)	Nastaviteľné ±1-99 °C (±1-180 °F)
Citlivosť pohybového senzora	5 úrovní (1: necitlivý až 5: veľmi citlivý)
Obnovenie továrenských nastavení	Stlačením tlačidiel Exit, UP a DOWN súčasne pri zapnutí napájania
Pripojenie pre kompenzáciu potenciálu	Jack konektor 3,5 mm
Údržba hrotu	Pravidelne pocínovať, používať neagresívne tavidlo, zvoliť nízku teplotu
Zobrazené chybové hlásenia	\"- - -\" (nástroj nerozpoznaný), \"OFF\" (pohotovosť/vypnuté), blikajúci displej (vyhrievanie deaktivované)
Zákaznícky servis	[e-mail]

Často kladené otázky - WT2010M Weller

Ako nastaviť teplotu na stanici Weller WT2010M ?

Použite tlačidlá UP a DOWN na úpravu teploty. Stlačením tlačidla Menu prejdete do rozšírených nastavení.

Ako aktivovať uzamknutie (LOCK) stanice ?

V menu nastavte trojmiestny uzamykací kód (001-999) a potvrďte tlačidlom Menu. Na obrazovke sa zobrazí zámok.

Čo robiť, ak som zabudol svoj uzamykací kód ?

Kontaktujte zákaznícky servis Weller na adrese [e-mail] a požiadajte o pomoc.

Čo znamená zobrazenie '- - -' na obrazovke ?

To znamená, že nástroj nie je rozpoznaný, je chybný alebo nekompatibilný. Skontrolujte pripojenie a stav nástroja.

Ako funguje funkcia pohotovostného režimu (Stand-by) ?

Teplotu pohotovostného režimu je možné nastaviť (OFF alebo 1-99 min). Nástroj prejde do pohotovostného režimu po nečinnosti. Pohybový senzor alebo tlačidlá UP/DOWN ho opäť aktivujú.

Ako deaktivovať automatické vypnutie (Auto OFF) ?

V menu nastavte možnosť Čas OFF na OFF. Inak sa nástroj po nastavenom čase vypne (továrensky 10 min).

Ako obnoviť továrenské nastavenia stanice ?

Pri zapnutí napájania podržte súčasne stlačené tlačidlá Exit, UP a DOWN po dobu 3 sekúnd.

Ako používať kompenzáciu potenciálu ?

Použite jack konektor 3,5 mm na pripojenie kompenzačného kábla. K dispozícii sú štyri režimy: priame uzemnenie, s konektorom, bez potenciálu alebo nepriame s odporom.

Ako aktivovať pevné teploty ?

V menu 2 nastavte možnosť Pevné teploty na ON. Potom pomocou tlačidiel UP/DOWN vyberte a upravte dve prednastavené teploty.

Aké sú rady na údržbu hrotov ?

Hrot vždy pocínujte pred prvým použitím a počas prestávok. Používajte neagresívne tavidlo, zvoľte nízku teplotu a hrot vhodný na spájkovanie. Nevyvíjajte mechanickú silu.

NÁVOD NA OBSLUHU WT2010M Weller

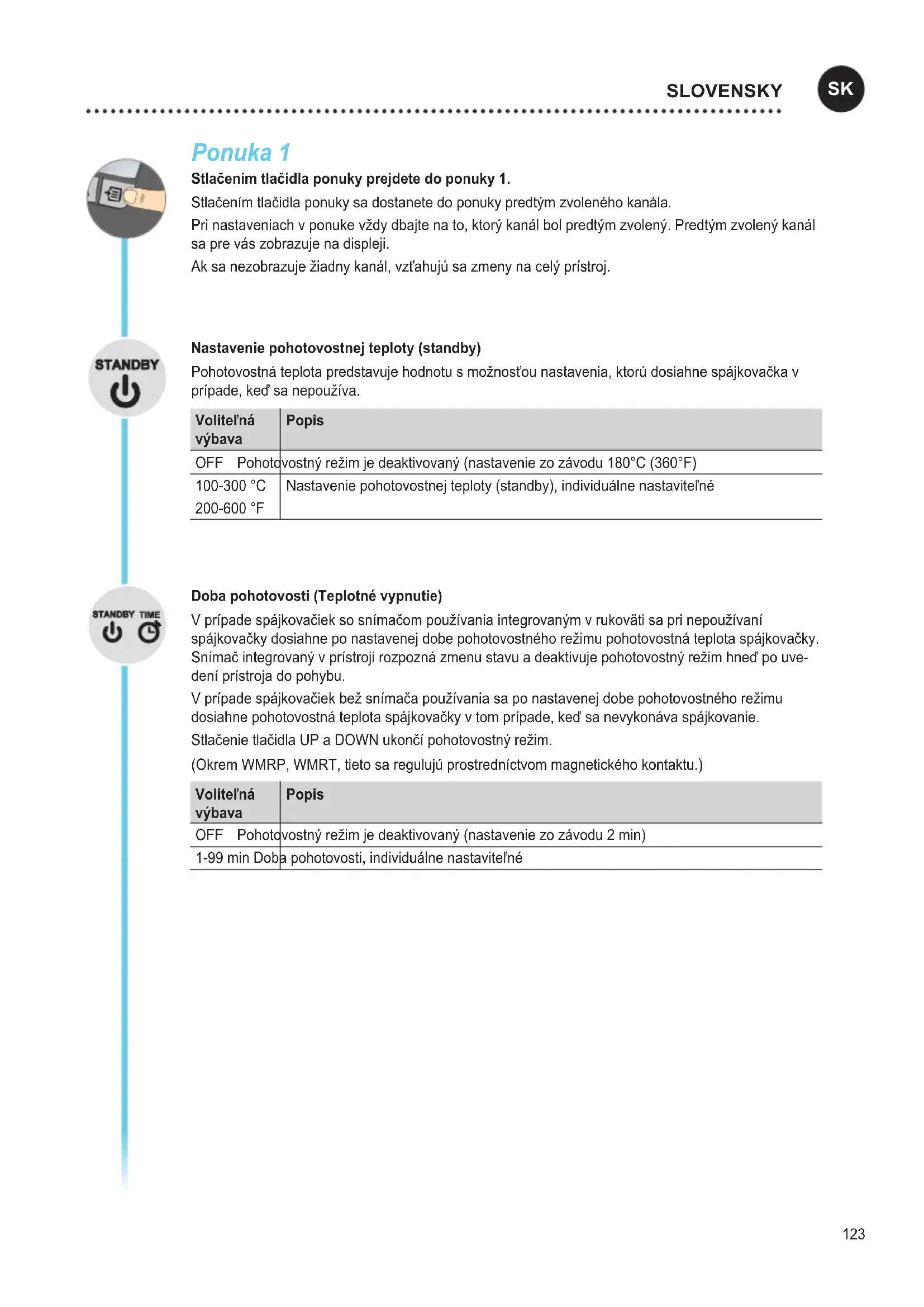

Pri nastaveniach v ponuke vždy dbajte na to, ktorý kanál bol predtým zvolený. Predtým zvolený kanál sa pre vás zobrazuje na displeji.

Ak sa nezobrazuje žiadny kanál, vzt'ahujú sa zmeny na celý prístroj.

Nastavenie pohotovostnej teploty (standby)

Pohotovostná teplota predstavuje hodnotu s možnosťou nastavenia, ktorú dosiahne spájkovačka v prípade, keď sa nepoužíva.

Voliteľná výbava	Popis
OFF Pohotovostný režim je deaktivovaný (nastavenie zo závodu 180°C (360°F)
100-300 °C200-600 °F	Nastavenie pohotovostnej teploty (standby), individuálne nastavitelné

Doba pohotovosti (Teplotné vypnutie)

V prípade spájkovačiek so snímačom používania integrovaným v rukoväti sa pri nepoužívaní spájkovačky dosiahne po nastavenej dobe pohotovostného režimu pohotovostná teplota spájkovačky. Snímač integrovaný v prístroji rozpozná zmenu stavu a deaktivuje pohotovostný režim hned' po uvedení prístroja do pohybu.

V prípade spájkovačiek bež snímača používania sa po nastavenej dobe pohotovostného režimu dosiahne pohotovostná teplota spájkovačky v tom prípade, keď sa nevykonáva spájkovanie.

(Okrem WMRP, WMRT, tieto sa regulujú prostredníctvom magnetického kontaktu.)

Voliteľná výbava	Popis
OFF Pohoto	vostný režim je deaktivovaný (nastavenie zo závodu 2 min)
1-99 min Doba	pohotovosti, individuálne nastavitelťné

Doba OFF

Pri nepoužívaní spájkovačky sa po uplynutí doby OFF deaktivuje vyhrievanie spájkovačky. Vypnutie teploty sa uskutoční nezávisle od nastavenej funkcie pohotovosti (Standby). Skutočná teplota sa indikuje blikaním a slúži ako indikácia zvyškového tepla. Na displeji sa zobrazí „OFF“.

Súčasné stlačenie tlačidla UP a DOWN ukončí režim OFF.

Voliteľná výbava12	Popis
OFF Doba OFF Deaktivované (nastavenie zo závodu 10 min)
1-999 min Doba OFF, individuálne nastavitelné

Funkcia Window (Okno)

Obmedzenie nastavovacieho rozsahu na ±1 – 99 °C (±1 – 180 °F) vychádzajúc z teploty blokovanej prostredníctvom funkcie „ZÁMOK“.

Blokovaná teplota tak predstavuje stred nastavitelného okna teploty.

Volitel'ná výbava 2:

Vychádzajúc z nastavenej, blokovanej teploty je možné pomocou funkcie WINDOW (OKNO) nastavit' okno teploty v rozsahu ±1 – 99 °C (±1 – 180 °F). Ak sa skutočná teplota nachádza v rámci tohto okna, bezpotenciálový kontakt (výstup optovázobného člena) sa prepne.

Voliteľná výbava12	Popis
OFF Funkcia	Window (Okno) Deaktivované (nastavenie zo závodu OFF)
1-99 °C	Funkcia Window (Okno), individuálne nastavitelné
1-180 °F

ZÁMOK

Zablokovanie stanice. Po zablokovaní už nebude možné vykonat' na prístroji žiadne zmeny nastavenia.

Výnimka 1: Tlačidlá fixnej teploty sú aktivované.

Všetky ostatné nastavenia nie je možné až do odblokovania prestavit'.

Zablokovanie stanice

Nastavte želaný trojmiestny kód blokovania (medzi 001 – 999) a potvrďte ho tlačidlom ponuky.

Blokovanie je aktívne (na displeji je zobrazený zámok).

Odblokovanie stanice

Stlačte tlačidlo ponuky. Na displeji sa objaví ON

Nastavte trojmiestny kód blokovania.

Obrátte sa, prosím, na náš zákaznícky servis: [e-mail]

Tolerancia regulácie

Skutočnú teplotu spájkovacieho hrotu je možné prispôsobit' zadaním tolerancie regulácie teploty o ± 40 °C (± 72 °F).

°C °F

Prepnutie jednotky teploty.

Voliteľná výbava	Popis
°C Celsius
°F Fahrenheit

Ponuka 2

Pri nastaveniach v ponuke vždy dbajte na to, ktorý kanál bol predtým zvolený. Predtým zvolený kanál sa pre vás zobrazuje na displeji.

Ak sa nezobrazuje žiadny kanál, vzt'ahujú sa zmeny na celý prístroj.

Fixné teploty

Aktivácia 2 individuálne nastavitelných fixných teplôt.

Volitel'ná výbava12	Popis
ON Fixné teploty Aktivované
OFF Fixné teploty Deaktivované (nastavenie zo závodu)

Po aktivácii fixných teplôt ich môžete zvolit' a zmenit' použitím tlačidiel UP a DOWN.

Podsvietenie

Volitel'ná výbava	Popis
0-100% Jas	LCD (nastavenie zo závodu 80%)

Výber výstupu Nulový smog alebo výstup Robota

Volitel'ná výbava12	Popis
ES FE Aktivovaný výstup Nulový smog (nastavenie zo závodu)
ES rob Aktivovaný výstup Robota

Citlivost'

Konfigurácia výstupu Nulový smog

Obnovenie výrobných nastavení

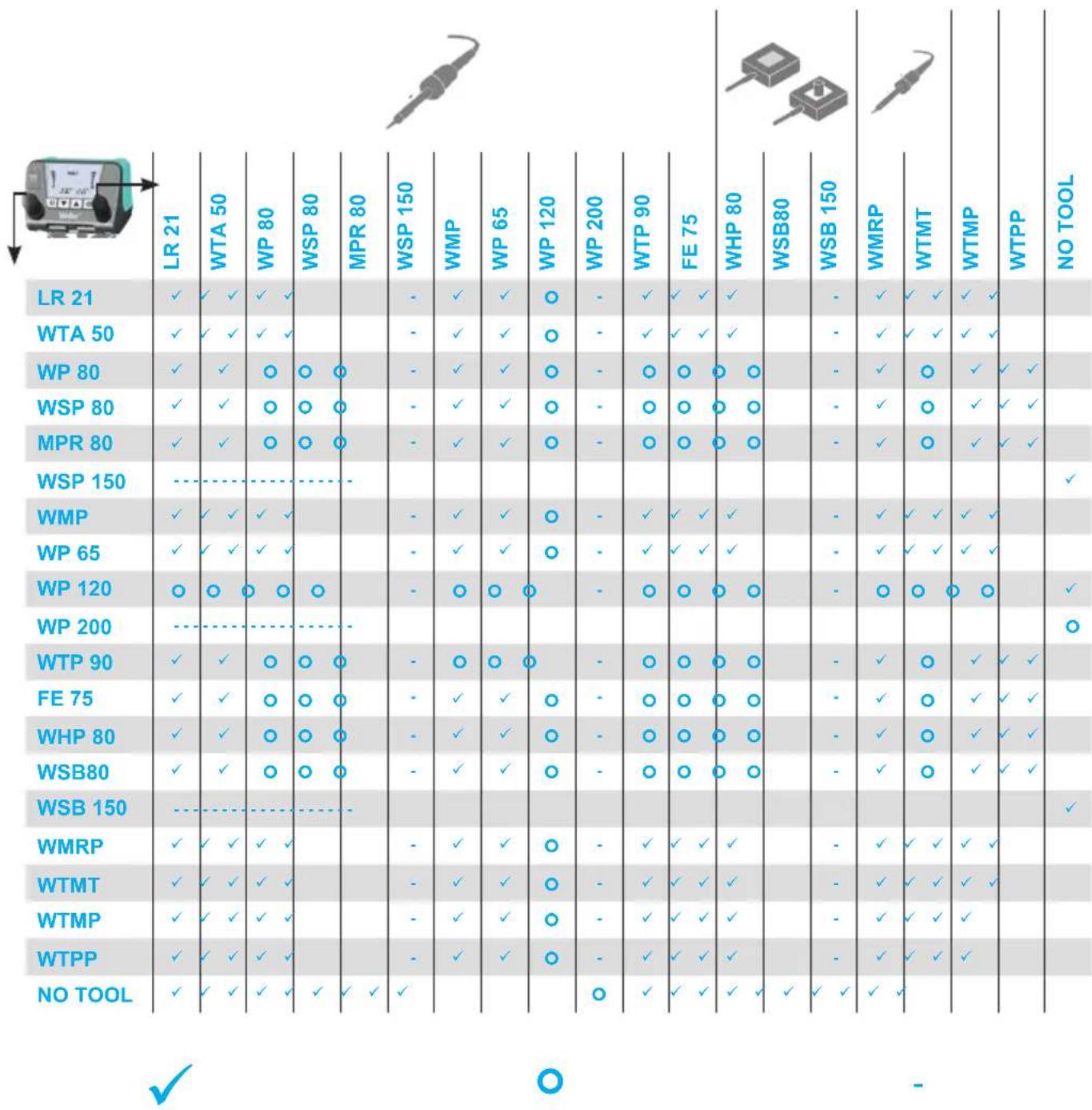

Rozpoznanie nástroja a obmedzenie pret'aženia

WT 2M disponuje funkciou automatického rozpoznávania, ktorá priraduje príslušnému pripojenému nástroju zodpovedajúce regulačné parametre. Pre zabránenie pretaženiu stanice sú podporované iba kompatibilné nástroje:

Neobmedzená funkcia Redukcia výkonu na 150 W Kombinácia nástrojov nie je možná

Zásuvka vyrovnania potenciálov

Prostredníctvom rôzneho zapojenia zdierky 3,5 mm s pomocným kontaktom sú možné 4 varianty:

a Natvrdo uzemnené bez zástrčky (stav z výroby).
b Zásuvka vyrovnania potenciálov	so zástrčkou, vyrovnávací vodič na strednom kontakte.
c Bezpotenciálovo so zástrčkou
d Mäkké uzemnenie so zástrčkou a prispájkovaným odporom. Uzemnenie cez zvolený odpor

Spájkovacie práce vykonávajte podľa návodu na obsluhu vašej pripojenej spájkovačky.

• Pri prvom zahrievaní naneste na selektívny a pocínovateľný spájkovací hrot spájku. Táto odstráni zoxidované vrstvy spôsobené skladovaním a nečistoty spájkovacieho hrotu.
• Počas prestávok pri spájkovaní a pred odložením spájkovacej rúčky dbajte na to, aby bol spájkovací hrot dobre pocínovaný.
• Nepoužívajte príliš agresívne taviace prísady.
• Dávajte vždy pozor na to, aby taviaci hrot správne dosadal.
• Zvolte podľa možnosti čo najnižšiu pracovnú teplotu.
• Pre dané použitie zvol'te podl'a možnosti čo najväčší tvar spájkovacieho hrotu Približné pravidlo: cca tak veľký ako spájkovacia plocha.

• Zabezpečte veľkoplošný prechod tepla medzi spájkovacím hrotom a spájkovaným bodom tým, že na spájkovací hrot nanesiete dostatok cínu.

• Pri dlhších prestávkach v práci spájkovací systém vypnite alebo použite funkciu Weller na zníženie teploty pri nepoužívaní.

• Predtým, ako spájkovaciu rúčku na dlhší čas odložíte, naneste na jej hrot spájku.
• Spájku nanášajte priamo na spájkovací bod, nie na spájkovací hrot.
• Spájkovacie hroty vymeňte pomocou príslušného náradia.
• Na spájkovací hrot nepôsobte mechanickou silou.

Upozornenie

Riadiace jednotky sa justovali pre stredne ve ké spájkovacie hroty. Pri výmene spájkovacieho hrotu alebo pri použití hrotov iných tvarov sa môžu vyskytovat' odchýlky.

Chybové hlásenia a odstraňovanie chýb

Hlásenie/symptóm Možná príčina Odstránenie
• Zobrazenie „--“ • Náradie nebolo rozpoznané• Náradie je chybné• Nástroj nie je kompatibilný		• Skontrolujte pripojenie náradia na zariadenie• Skontrolujte pripojené náradie
• Žiadna funkcia displeja (Displej vypnutý)	• Nie je siet'ové napätie • Zapnite siet'ový vypínač• Skontrolujte napätie v sieti• Skontrolujte poistky zariadenia
• OFF • Stanica sa nachádza v pohotovostnom režime alebo v režime OFF		• Tlačidlami UP alebo DOWN opät' aktivujte spájkovačku
• Nástroj zostane studený	• Stanica sa nachádza v pohotovostnom režime alebo v režime OFF	• Pohybujte piestom• Tlačidlami UP alebo DOWN opät' aktivujte spájkovačku
• Zobrazenie teploty na displeji• Nástroj zostane studený	• Vyhrievanie je poškodené	• Skontrolujte/vymeňte spájkovačku
• Stanica nefunguje obvyklým spôsobom	• Parameter sú zmenené • Obnovenie výrobných nastavení stanice
• Nie je možné vykonať zmeny nastavení	• Stanica je zablokovaná • Odblokovanie stanice
• Zero Smog nenabieha • Nie je siet'ové napätie• Žiadny signál		• Skontrolujte elektrické napájanie• Skontrolujte kabeláž rozhrania• Skontrolujte nastavenia rozhrania
