WT2010M - Machine de soudure Weller - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de soudage professionnelle
Marque	Weller
Modèle	WT2010M
Affichage	LCD avec rétroéclairage réglable (0-100%)
Plage de température	100-300 °C (200-600 °F)
Température de veille (Stand-by)	Réglable OFF ou 1-99 min (température par défaut 180 °C / 360 °F)
Temps d'arrêt automatique (Auto OFF)	Réglable OFF ou 1-999 min (par défaut 10 min)
Fonction de verrouillage (LOCK)	Code à 3 chiffres (001-999)
Compensation de potentiel	4 modes : mise à la terre directe, avec connecteur, sans potentiel, indirecte avec résistance
Sortie de commutation libre de potentiel	Sélectionnable Zero Smog (ES FE) ou robot (ES rob)
Détection d'outil automatique	Oui, avec limitation de puissance à 150 W pour outils non compatibles
Températures fixes	2 températures fixes activables individuellement
Offset de température	±40 °C (±72 °F)
Fonction Window (fenêtre de température)	Réglable ±1-99 °C (±1-180 °F)
Sensibilité du capteur de mouvement	5 niveaux (1: insensible à 5: très sensible)
Réinitialisation usine	Par pression simultanée des touches Exit, UP et DOWN lors de la mise sous tension
Connexion pour compensation de potentiel	Douille jack 3,5 mm
Entretien de la panne	Étamer régulièrement, utiliser un flux non agressif, choisir une température basse
Messages d'erreur affichés	"- - -" (outil non détecté), "OFF" (veille/arrêt), affichage clignotant (chauffage désactivé)
Service client	[e-mail]

FOIRE AUX QUESTIONS - WT2010M Weller

Comment régler la température de la station Weller WT2010M ?

Utilisez les touches UP et DOWN pour ajuster la température. Appuyez sur la touche Menu pour accéder aux réglages avancés.

Comment activer le verrouillage (LOCK) de la station ?

Dans le menu, réglez le code de verrouillage à trois chiffres (001-999) et validez avec la touche Menu. Un cadenas apparaît à l'écran.

Que faire si j'ai oublié mon code de verrouillage ?

Contactez le service client Weller à l'adresse [e-mail] pour obtenir de l'aide.

Que signifie l'affichage '- - -' sur l'écran ?

Cela indique que l'outil n'est pas détecté, est défectueux ou non compatible. Vérifiez le raccordement et l'état de l'outil.

Comment fonctionne la fonction de veille (Stand-by) ?

La température de veille peut être réglée (OFF ou 1-99 min). L'outil passe en veille après inactivité. Le capteur de mouvement ou les touches UP/DOWN le réactivent.

Comment désactiver l'arrêt automatique (Auto OFF) ?

Dans le menu, réglez l'option Temps OFF sur OFF. Sinon, l'outil s'éteint après le délai défini (usine 10 min).

Comment réinitialiser la station aux réglages d'usine ?

Maintenez enfoncées les touches Exit, UP et DOWN simultanément pendant 3 secondes lors de la mise sous tension.

Comment utiliser la compensation de potentiel ?

Utilisez la douille jack 3,5 mm pour connecter un câble de compensation. Quatre modes sont disponibles : mise à la terre directe, avec connecteur, sans potentiel, ou indirecte avec résistance.

Comment activer les températures fixes ?

Dans le menu 2, réglez l'option Températures fixes sur ON. Utilisez ensuite les touches UP/DOWN pour sélectionner et modifier les deux températures préréglées.

Quels sont les conseils d'entretien pour les pannes ?

Étamez toujours la panne avant la première utilisation et pendant les pauses. Utilisez un flux non agressif, choisissez une température basse et une panne adaptée à la soudure. N'exercez pas de force mécanique.

MODE D'EMPLOI WT2010M Weller

FR Mode d'emploi complémentaire

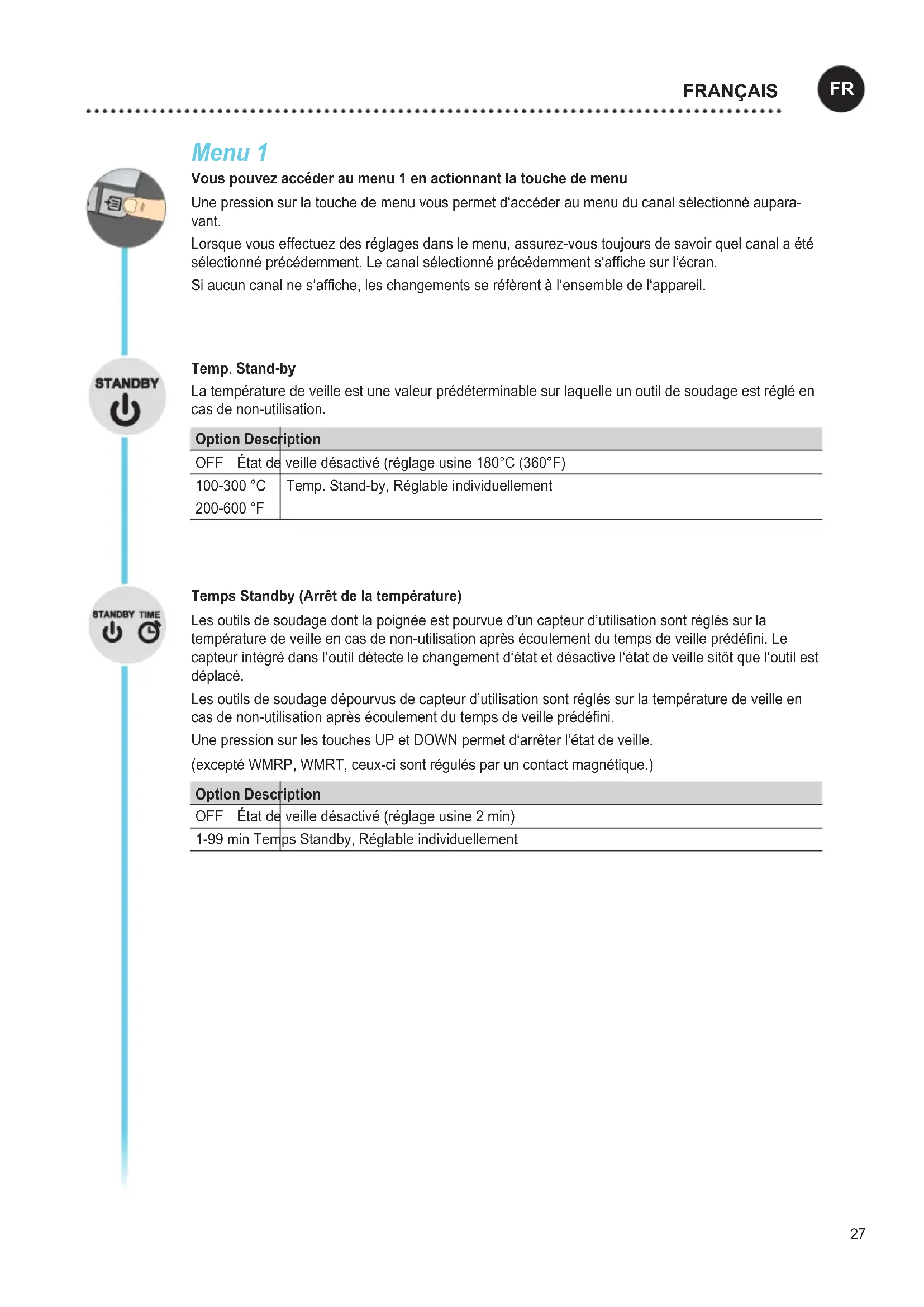

Vous pouvez accéder au menu 1 en actionnant la touche de menu

Une pression sur la touche de menu vous permet d'accéder au menu du canal sélectionné auparavant.

Lorsque vous effectuez des réglages dans le menu, assurez-vous toujours de savoir quel canal a été sélectionné précédemment. Le canal sélectionné précédemment s'affiche sur l'écran.

Si aucun canal ne s'affiche, les changements se réfèrent à l'ensemble de l'appareil.

Temp. stand-by

La température de veille est une valeur prédéterminable sur laquelle un outil de soudage est réglé en cas de non-utilisation.

Option Description
OFF État de	veille désactivé (réglage usine 180°C (360°F)
100-300 °C	Temp. Stand-by, Réglable individuellement
200-600 °F

Temps standby (arrêt de la température)

Les outils de soudage dont la poignée est pourvue d'un Le capteur intégré dans l'outil détecte le changement d'état et désactive l'état de veille sitôt que l'outil est déplacé.

Les outils de soudage dépourvus de capteur d'utilisation sont réglés sur la température de veille en cas de non-utilisation après écoulement du temps de veille prédéfini.

Une pression sur les touches UP et DOWN permet d'arrêter l'état de veille.

(excepté WMRP, WMRT, ceux-ci sont régulés par un contact magnétique.)

Option Description

OFF État de veille désactivé (réglage usine 2 min)

1-99 min Temps Standby, Réglable individuellement

Temps OFF

En cas de non-utilisation de l'outil de soudage, son chauffage est désactivé après écoulement du temps OFF. La désactivation de la température s'effectue indépendamment de la fonction de veille réglée. La température réelle est affichée de façon clignotante et sert d'affichage de chaleur résiduelle. "AUTO-OFF" apparaît à l'affichage.

La chaleur résiduelle est affichée tant que l'outil de soudage se refroidit.

En outre, l'affichage « Cooling » (« Refroidissement ») clignote sur l'écran.

Dès que la température descend au-dessous de 50 °C (122 °F), l'écran affiche OFF et le rétroéclairage est désactivé.

Une pression simultanée des touches UP et DOWN permet d'arrêter l'état OFF.

Option 12	Description
OFF Temps	OFF désactivé (réglage usine 10 min)
1-999 min Temps OFF, Réglable individuellement

Option 1 (réglage usine)

Régler la sortie de commutation libre de potentiel sur ES FE.

Limitation de la plage de réglage à ± 1-99 °C (±1-180 °F) en partant d'une température verrouillée grâce à la fonction « LOCK ».

La température verrouillée se situe ainsi au milieu de la fenêtre de température réglable.

Option 2:

Régler la sortie de commutation libre de potentiel sur ES rob.

En partant d'une température réglée et verrouillée, la fonction WINDOW permet de régler une fenêtre de température de ±1 -99 °C (±1 -180 °F). Si la température réelle se situe dans ladite fenêtre, le contact libre de potentiel (sortie sur opto-coupleur) est commuté.

Option 12	Description
OFF Fonction Window désactivé (réglage usine OFF)
1-99 °C	Fonction Window, Réglable individuellement
1-180 °F

Verrouillage de la station. Aucune modification de réglage n'est possible sur l'outil après verrouillage.

Exception 1: Boutons de température fixe activés.

Exception 2: Fonction Window Option 1.

Tous les autres réglages ne peuvent plus être modifiés jusqu'au déverrouillage.

Régler le code de verrouillage à trois chiffres souhaité (entre 001-999) et le valider à l'aide de la touche de menu.

Le verrouillage est actif (un cadenas est visible à l'affichage).

Déroverrouiller la station

Appuyer sur la touche de menu. L'affichage ON apparaît sur l'écran.

Régler le code de verrouillage à trois chiffres.

Valider le code à l'aide de la touche de menu.

Code oublié ?

Veuillez vous adresser à notre service client : [e-mail]

La température réelle de la panne à souder peut être adaptée en entrant un décalage de température (offset) de ± 40 °C (± 72 °F).

Commutation de l'unité de température.

Option Description
°C Celsius
°F Fahrenheit

Menu 2

Sélectionnez le canal souhaité.

Une pression prolongée (3 secondes) sur la touche de menu vous permet d'accéder au menu du canal souhaité.

Lorsque vous effectuez des réglages dans le menu, assurez-vous toujours de savoir quel canal a été sélectionné précédemment. Le canal sélectionné précédemment s'affiche sur l'écran.

Si aucun canal ne s'affiche, les changements se réfèrent à l'ensemble de l'appareil.

Températures fixes

Activation des 2 températures fixes réglables individuellement.

Option 12		Description
ON	Températures fixes activé
OFF	Températures fixes désactivé (réglage usine)

Lorsqu'elles sont activées, les températures fixes peuvent être sélectionnées et modifiées à l'aide des touches UP et DOWN.

Rétroéclairage

Option Description

0-100% Luminosité LCD (réglage usine 80%)

Sortie de commutation libre de potentiel

Sélection de la sortie Zero Smog ou sortie robot

Option 1 2	Description
ES FE Sortie	Zero Smog activée (réglage usine)
ES rob Sortie	robot activée

Sensibilité

Option Description
1	Insensible – réagit à un mouvement fort (long)
2
3	Standard (Réglage usine)
4
5	Sensible - réagit à tout mouvement léger (et rapide)

Exemple

Configuration de la sortie Zero Smog

Réinitialisation aux réglages d'usine

Lors de la mise sous tension : Appuyer sur les touches Exit, UP et DOWN pendant 3 secondes

Détection d'outil et limite de surcharge

WT 2M dispose d'une détection d'outil automatique qui affecte à l'outil respectif connecté les paramètres de régulation correspondants. Seuls les outils compatibles sont pris en charge pour éviter toute surcharge de la station :

Fonction sans restriction Diminution de la puissance à 150 W Combinaison d'outils impossible

Compensation de potentiel

Les différents modes de commutation de la douille jack de 3,5 mm offrent 4 variantes possibles :

a Mise à la terre directe sans connecteur (état au moment de la livraison).
b Compensation de potentiel	avec connecteur, câble de compensation sur le contact central.
c Sans potentiel avec connecteur
d Mise à la terre indirecte	avec connecteur et résistance soudée. Mise à la terre via la résistance sélectionnée.

Soudage et dessoudage

Effectuer les travaux de soudage conformément au mode d'emploi de votre outil de soudage raccordé.

Traitement des pannes

• Lors de la première mise en température, étamer la panne pour supprimer les couches d'oxyde et les impuretés dues au stockage.
• Au cours des pauses de soudage et avant de reposer le fer à souder, toujours s'assurer que la panne est bien étamée.
• Ne pas utiliser de flux trop agressif.
• Toujours s'assurer que la panne est bien fixée.
• Choisir une température de travail aussi basse que possible.
• Choisir la forme de panne la plus grande possible pour l'application. Règle de base : environ aussi grande que la soudure à réaliser.
• Garantir un transfert de chaleur à grande surface entre la panne et le point de soudage en étamant correctement la

panne.

• Éteindre le système de soudage en cas de longues pauses de travail ou utiliser la fonction Weller de réduction de température en cas de non utilisation.
• Enduire la panne de matériau d'apport de soudage avant de déposer le fer à souder pendant une période prolongée.
• Déposer directement la soudure sur le point de soudage et non sur la panne.
• Changer de panne à l'aide de l'outil prévu à cet effet.
• Ne pas user de force mécanique sur la panne.

Remarque

Les blocs d'alimentation ont été réglés pour une taille de panne moyenne. Des différences sont donc possibles en cas de changement de panne ou d'utilisation de pannes de formes différentes.

Messages d'erreur et élimination des défauts

Message / symptôme Cause possible Remède
• Affichage „- - -“ • L'outil n'a pas été détecté• Outil défectueux• Outil non compatible	• Contrôler le raccordement de l'outil au niveau de l'appareil• Contrôler l'outil raccordé
• Pas de fonctionnement de l'affichage (Afficheur éteint)	• Pas de tension de réseau	• Enclencher l'interrupteur d'alimentation• Contrôler la tension de réseau• Contrôler la protection de l'appareil
• OFF	• Station en état de veille ou en mode OFF	• Réactiver l'outil de soudage à l'aide des touches UP ou DOWN
• L'outil reste froid	• Station en état de veille ou en mode OFF	• Déplacer les fers• Réactiver l'outil de soudage à l'aide des touches UP ou DOWN
• Affichage de température sur l'écran• L'outil reste froid	• Chauffage défectueux	• Contrôler / remplacer l'outil de soudage
• La station ne fonctionne pas comme d'habitude	• Paramètres déréglés	• Réinitialisation de la station aux réglages d'usine
• Modifications de réglage impossibles	• Station verrouillée • Déverrouiller la station
• Zero Smog ne démarre pas	• Pas de tension de réseau• Aucun signal présent	• Contrôler l'alimentation de réseau• Contrôler le câblage d'interface• Contrôler le réglage d'interface

Menu 1

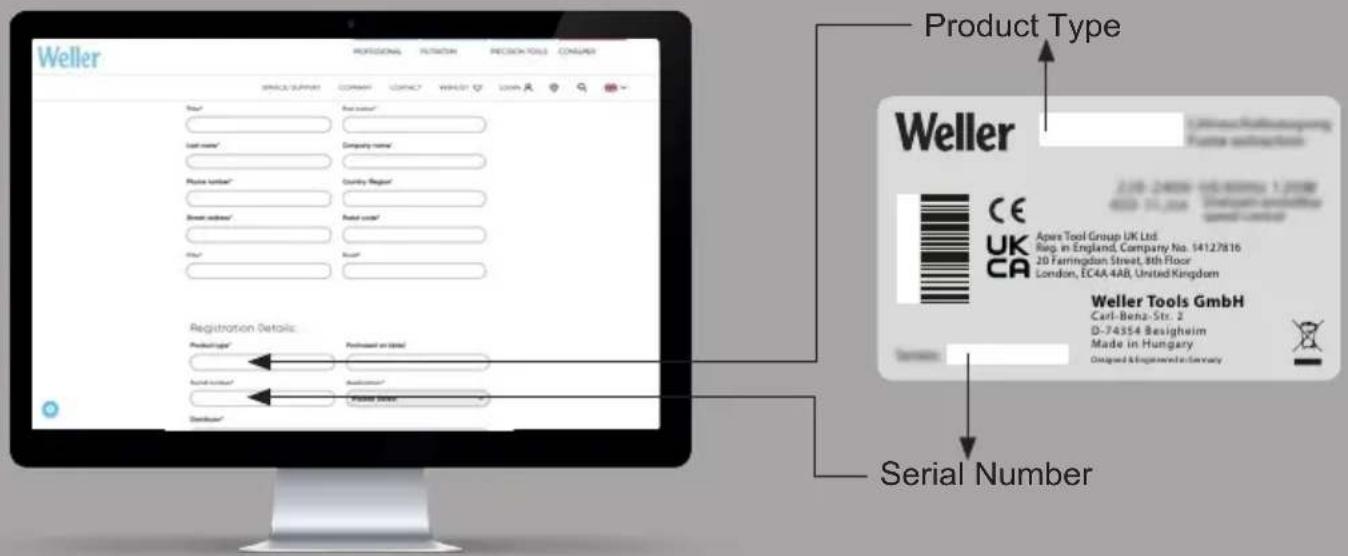

Enregistrement produit
