| 产品类型 | 专业焊接工作站 |
| 品牌 | Weller |
| 型号 | WT2010M |
| 显示屏 | 带可调背光的LCD (0-100%) |
| 温度范围 | 100-300°C (200-600°F) |
| 待机温度 | 可调关闭或1-99分钟（默认温度180°C/360°F） |
| 自动关机时间 | 可调关闭或1-999分钟（默认10分钟） |
| 锁定功能 | 3位密码（001-999） |
| 电势补偿 | 4种模式：直接接地、带连接器、无电势、间接带电阻 |
| 无电势开关输出 | 可选零烟雾（ES FE）或机器人（ES rob） |
| 自动工具检测 | 是，对不兼容工具限制功率150W |
| 固定温度 | 2个可单独激活的固定温度 |
| 温度偏移 | ±40°C (±72°F) |
| 窗口功能（温度窗口） | 可调±1-99°C (±1-180°F) |
| 运动传感器灵敏度 | 5个等级（1：不灵敏到5：非常灵敏） |
| 恢复出厂设置 | 通电时同时按住Exit、UP和DOWN键 |
| 电势补偿连接 | 3.5mm插孔 |
| 烙铁头维护 | 经常镀锡，使用非腐蚀性助焊剂，选择低温 |
| 显示的错误信息 | "- - -"（未检测到工具），"OFF"（待机/关闭），闪烁显示（加热禁用） |
| 客服 | technical-service@weller-tools.com |
常见问题 - WT2010M Weller
用户关于以下问题的提问 WT2010M Weller
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 焊接机 免费PDF格式！查找您的手册 WT2010M - Weller 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 WT2010M 品牌 Weller.
用户手册 WT2010M Weller

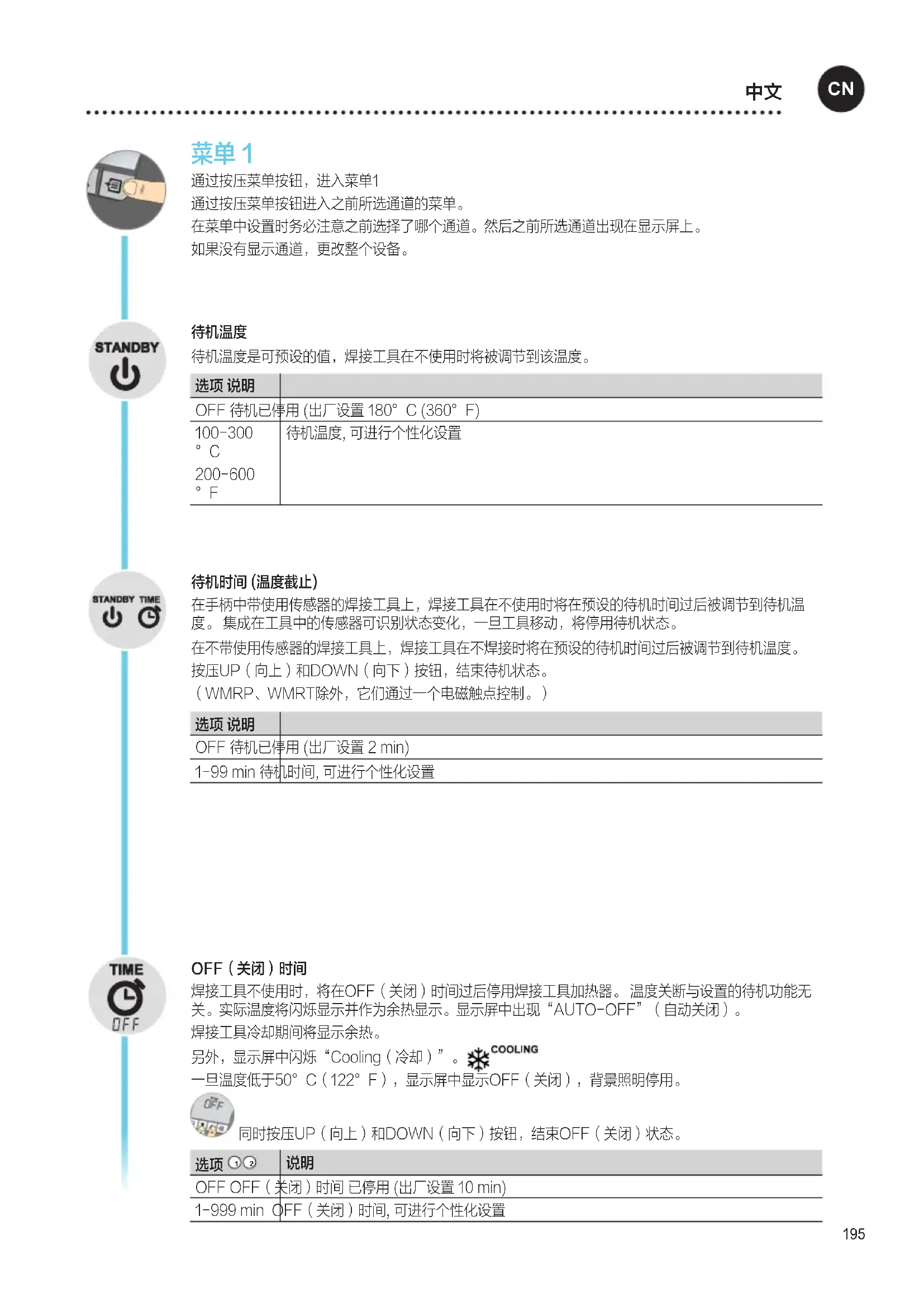

通过按压菜单按钮进入之前所选通道的菜单。
在菜单中设置时务必注意之前选择了哪个通道。然后之前所选通道出现在显示屏上。
如果没有显示通道，更改整个设备。
待机温度
待机温度是可预设的值，焊接工具在不使用时将被调节到该温度。
| 选项说明 | |
| OFF待机已停用(出厂设置180°C(360°F) | |
| 100-300°C200-600°F | 待机温度,可进行个性化设置 |
待机时间 (温度截止)
在手柄中带使用传感器的焊接工具上，焊接工具在不使用时将在预设的待机时间过后被调节到待机温度。集成在工具中的传感器可识别状态变化，一旦工具移动，将停用待机状态。
在不带使用传感器的焊接工具上，焊接工具在不焊接时将在预设的待机时间过后被调节到待机温度。
按压UP（向上）和DOWN（向下）按钮，结束待机状态。
(WMRP、WMRT除外，它们通过一个电磁触点控制。)
| 选项 说明 |
| OFF 待机已停用 (出厂设置 2 min) |
| 1-99 min 待机时间, 可进行个性化设置 |
OFF（关闭）时间
焊接工具不使用时，将在OFF（关闭）时间过后停用焊接工具加热器。温度关断与设置的待机功能无关。实际温度将闪烁显示并作为余热显示。显示屏中出现“AUTO-OFF”（自动关闭）。
焊接工具冷却期间将显示余热。
另外，显示屏中闪烁“Cooling（冷却）”。
一旦温度低于 50^ C (122°F)，显示屏中显示OFF（关闭），背景照明停用。
同时按压UP（向上）和DOWN（向下）按钮，结束OFF（关闭）状态。
| 选项 1 2 | 说明 |
| OFF OFF(关闭)时间已停用(出厂设置10 min) | |
| 1-999 min OFF(关闭)时间,可进行个性化设置 | |
Window功能
选项 1 (出厂设置):
将无电位开关输出端调到ES FE。
根据通过 “LOCK” （锁）功能锁止的温度，调节范围限制在 ±1-99°C（±1-180°F）。
由此，锁止的温度展示可调式温度窗口的中部。
选项 2:
将无电位开关输出端调到ES rob。
根据已设置且锁止的温度，可借助WINDOW功能设置±1-99°C（±1-180°F）的温度窗口。如实际温度在该窗口内，则无电位触点（光耦合器输出）接通。
| 选项 12 | 说明 |
| OFF Window | 功能 已停用 (出厂设置 OFF) |
| 1-99°C | Window功能, 可进行个性化设置 |
| 1-180°F |
LOCK
LOCK
锁止焊台。锁止后，无法再在装置上更改设置。
例外 1: 固定温度按钮已激活。
例外 2: Window功能选项 1.
所有其他设置直到解锁前都无法再更改。
锁止焊台
设置所需的三位数锁止代码（在001-999之间）并用菜单按钮确认。
锁止已激活（显示屏中可见到一把锁）。
解锁焊台
按压菜单按钮。显示屏中出现ON（打开）
设置三位数的锁止代码。
用菜单按钮确认代码。
忘记了代码？
请联系我们的客户服务：technical-
service@weller-tools.com
OFFSET ±↑
补偿
实际烙铁头温度可通过输入温度偏差±40°C（±72°F）进行调整。
°C °F
^ C ^ F
切换温度单位。
| 选项说明 | |
| °C摄氏度 | |
| °F华氏度 |
通过长按（3秒）菜单按钮，进入所选通道的菜单2。
在菜单中设置时务必注意之前选择了哪个通道。然后之前所选通道出现在显示屏上。
如果没有显示通道，更改整个设备。
固定温度
激活2个性化设置的固定温度。
| 选项 1 2 | 说明 |
| ON 固定温度 | 已激活 |
| OFF 固定温度 | 已停用(出厂设置) |
如固定温度已激活，可通过UP（向上）和DOWN（向下）按钮进行选择和更改。
背景照明
| 选项说明 | |
| 0-100% LCD亮度(出厂设置80%) | |
无电位开关输出
选中Zero Smog输出端或机械手输出端
| 选项 1 2 | 说明 |
| ES FE Zero | Smog输出端已激活 (出厂设置) |
| ES rob 机械 | 手输出端已激活 |
灵敏度
| 选项说明 | |
| 1 —— | 不灵敏 - 对剧烈的(长)动作有反应 |
| 2 | ⋮ |
| 3 —— | 标准(出厂设置) |
| 4 | ⋮ |
| 5 —— | 灵敏 - 对轻微的(短)动作有反应 |

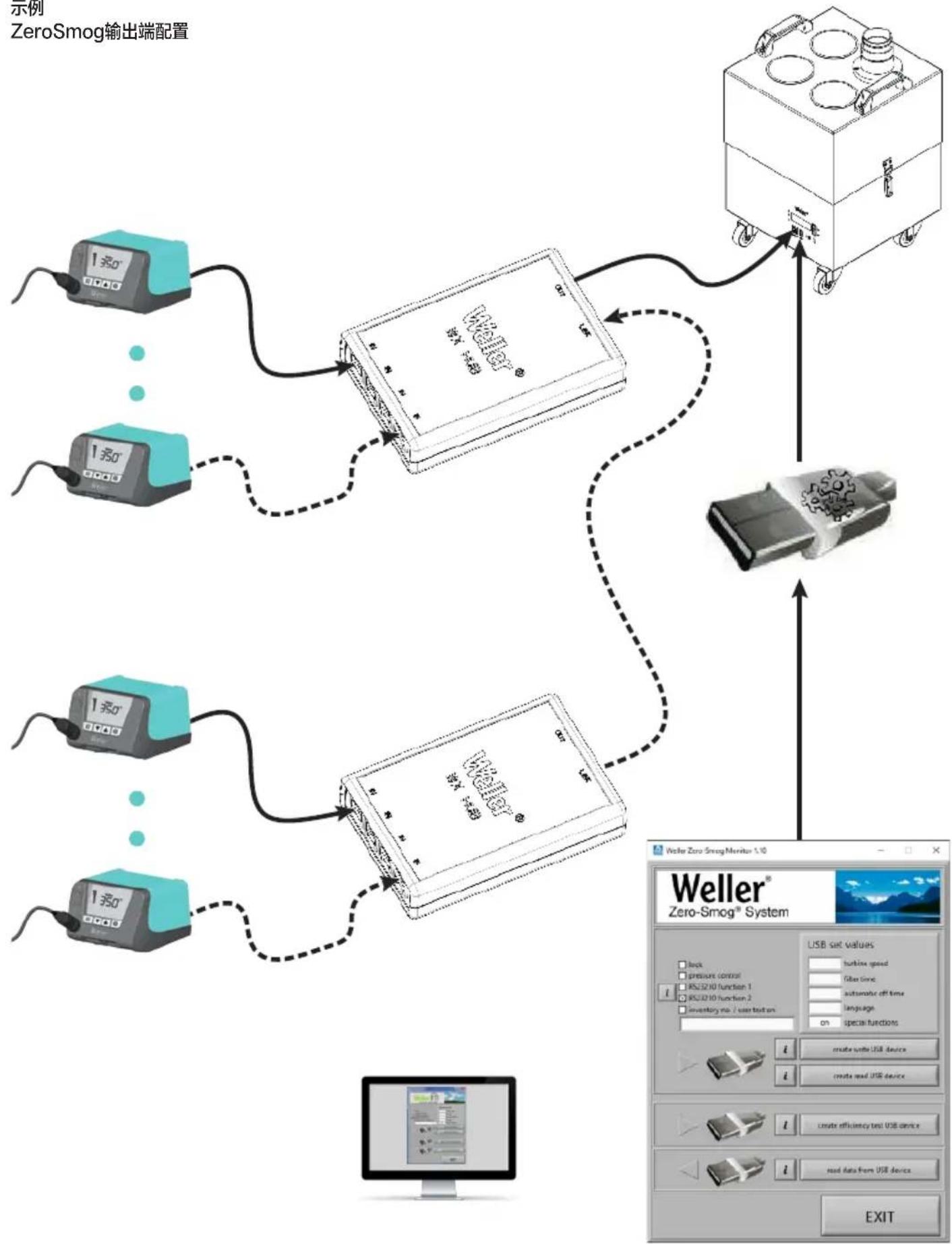

示例
ZeroSmog输出端配置
接通时：按压Exit（退出）、UP（向上）和DOWN（向下）3秒

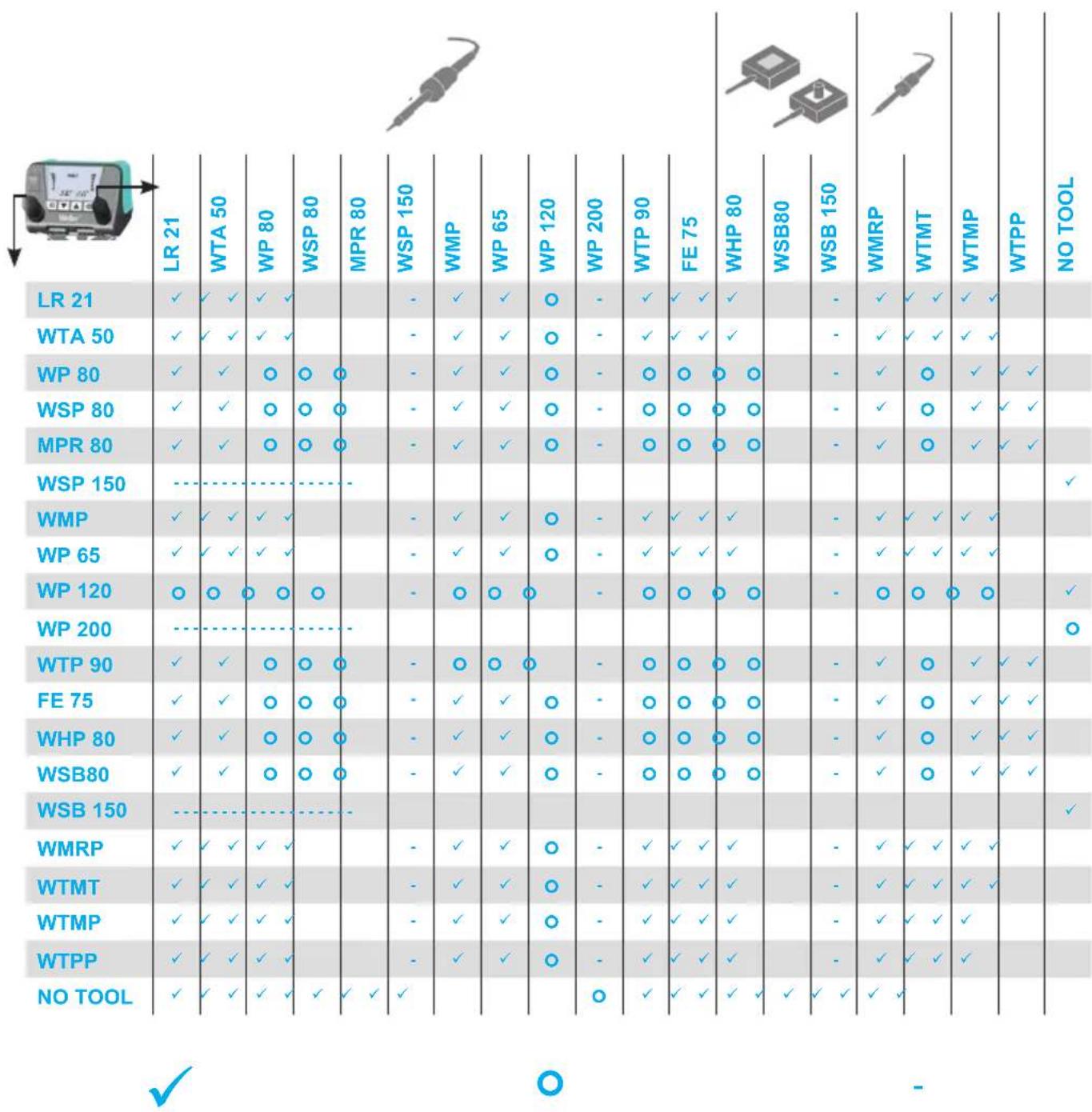

工具识别和过载极限
WT 2M具备工具自动识别功能，可为连接的工具分配相应的调节参数。为了避免站过载，仅支持兼容的工具：
未受限的功能 功率降低至150W 无工具组合可能性

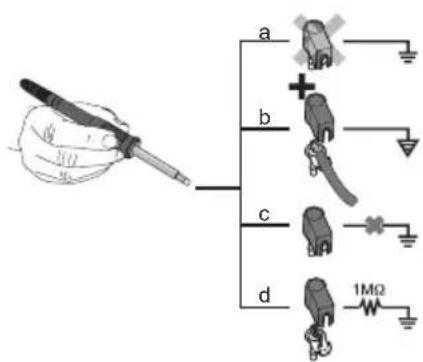

电位补偿
通过3.5 mm插口的不同切换，可能有4种类型：
| a | 硬接地 不带插头(发货状态)。 |
| b | 电位补偿 带插头、中间触点上的补偿导线。 |
| c | 无电位 带插头 |
| d | 软接地 带插头和焊接电阻。通过所选的电阻进行接地 |
焊接和拆焊
根据所连接的焊接工具的用户手册进行焊接操作。
处理焊头
- 第一次加热时，将可镀锡的精选焊头浸入焊剂中。这样能去除焊头因存放而产生的氧化层和杂质。
- 通道已关闭
·空气软管未连接 - 机器人输出端设置为Stop/Go
- 将压缩空气连接在压缩空气接头上，或者检查压缩空气接头上的压缩空气
- 将烙铁的空气软管连接到WXA 2上或者进行检查
将机器人输出端再次设定为Stop&Go或者使用前部RS 232接口。
· 在热态下更换进气嘴，使用PDN拆焊喷嘴钳。
·出于安全原因，建议在冷态下清洁拆焊烙铁。
· 数据记录器（DL）处于活跃状态 - Weller WX焊台
·和配套的工具一起更换烙铁头。
·包含
提示
控制单元已就中等烙铁头尺寸进行了调整。因烙铁头更换或使用其他烙铁头形式可能出现偏差。
错误信息和错误清楚
| 信息/征兆 可能的原因 补救措施 | ||
| ·显示“----” | ·工具未被识别·工具损坏·工具不兼容 | ·检查装置上的工具接口·检查已连接的工具 |
| ·无显示功能(显示屏关闭) | ·不存在电源电压 | ·接通电源开关·检查电源电压·检查装置保险丝 |
| ·关闭 | ·焊台位于待机或OFF(关闭)模式 | ·用UP(向上)或DOWN(向下)按钮重新激活焊接工具 |
| ·工具保持低温 | ·焊台位于待机或OFF(关闭)模式 | ·移动烙铁·用UP(向上)或DOWN(向下)按钮重新激活焊接工具 |
| ·显示屏中的温度显示·工具保持低温 | ·加热器损坏 | ·检查/更换焊接工具 |
| ·焊台运行异常 | ·参数已更改 | ·将焊台复位至出厂设置 |
| ·无法更改设置 | ·焊台已锁止 | ·解锁焊台 |
| ·Zero Smog无法启动 | ·不存在电源电压·不存在信号 | ·检查供电·检查接口布线·检查接口设置 |
