Gaminių tipas	Profesionali litavimo stotis
Prekės ženklas	Weller
Modelis	WT2010M
Ekranas	LCD su reguliuojamu foniniu apšvietimu (0-100%)
Temperatūros diapazonas	100-300 °C (200-600 °F)
Budėjimo temperatūra (Stand-by)	Reguliuojama OFF arba 1-99 min (numatyta temperatūra 180 °C / 360 °F)
Automatinio išjungimo laikas (Auto OFF)	Reguliuojamas OFF arba 1-999 min (numatyta 10 min)
Užrakinimo funkcija (LOCK)	3 skaitmenų kodas (001-999)
Potencialo kompensavimas	4 režimai: tiesioginis įžeminimas, su jungtimi, be potencialo, netiesioginis su varža
Potencialo neturinti perjungimo išvestis	Pasirenkama Zero Smog (ES FE) arba robotas (ES rob)
Automatinis įrankio aptikimas	Taip, su galios apribojimu iki 150 W nesuderinamiems įrankiams
Fiksuotos temperatūros	2 fiksuotos temperatūros, kurias galima įjungti atskirai
Temperatūros poslinkis (Offset)	±40 °C (±72 °F)
Langų funkcija (Window)	Reguliuojama ±1-99 °C (±1-180 °F)
Judėjimo jutiklio jautrumas	5 lygiai (1: nejautrus iki 5: labai jautrus)
Gamyklinis nustatymų atstatymas	Vienu metu paspaudus mygtukus Exit, UP ir DOWN įjungimo metu
Potencialo kompensavimo jungtis	3,5 mm jack lizdas
Antgalio priežiūra	Reguliariai alavuoti, naudoti neagresyvų fliusą, rinktis žemą temperatūrą
Rodomi klaidų pranešimai	"- - -" (įrankis neaptiktas), "OFF" (budėjimas/išjungimas), mirksintis ekranas (šildymas išjungtas)
Klientų aptarnavimas	[e-mail]

Dažnai užduodami klausimai - WT2010M Weller

Kaip nustatyti Weller WT2010M stoties temperatūrą?

Naudokite mygtukus UP ir DOWN temperatūrai reguliuoti. Paspauskite mygtuką Menu, kad patektumėte į išplėstinius nustatymus.

Kaip įjungti stoties užrakinimą (LOCK)?

Meniu nustatykite trijų skaitmenų užrakto kodą (001-999) ir patvirtinkite mygtuku Menu. Ekrane pasirodys spynelė.

Ką daryti, jei pamiršau užrakto kodą?

Susisiekite su Weller klientų aptarnavimo tarnyba adresu [e-mail] pagalbos.

Ką reiškia ekrane rodomas '- - -'?

Tai rodo, kad įrankis neaptiktas, yra sugedęs arba nesuderinamas. Patikrinkite prijungimą ir įrankio būklę.

Kaip veikia budėjimo funkcija (Stand-by)?

Budėjimo temperatūrą galima nustatyti (OFF arba 1-99 min). Įrankis pereina į budėjimo režimą po neveikimo. Judėjimo jutiklis arba mygtukai UP/DOWN jį suaktyvina.

Kaip išjungti automatinį išjungimą (Auto OFF)?

Meniu nustatykite parinktį Laikas OFF į OFF. Priešingu atveju įrankis išsijungs po nustatyto laiko (gamykloje 10 min).

Kaip atstatyti stotį į gamyklinius nustatymus?

Vienu metu 3 sekundes laikykite nuspaudę mygtukus Exit, UP ir DOWN įjungimo metu.

Kaip naudoti potencialo kompensavimą?

Naudokite 3,5 mm jack lizdą kompensaciniam kabeliui prijungti. Galimi keturi režimai: tiesioginis įžeminimas, su jungtimi, be potencialo arba netiesioginis su varža.

Kaip įjungti fiksuotas temperatūras?

Meniu 2 nustatykite parinktį Fiksuotos temperatūros į ON. Tada naudokite mygtukus UP/DOWN, kad pasirinktumėte ir pakeistumėte dvi iš anksto nustatytas temperatūras.

Kokie patarimai dėl antgalių priežiūros?

Prieš pirmą naudojimą ir per pertraukas visada alavuokite antgalį. Naudokite neagresyvų fliusą, rinkitės žemą temperatūrą ir litavimui tinkamą antgalį. Nedarykite mechaninės jėgos.

NAUDOJIMO INSTRUKCIJA WT2010M Weller

LT Eksploatacijos instrukcijos papildymas

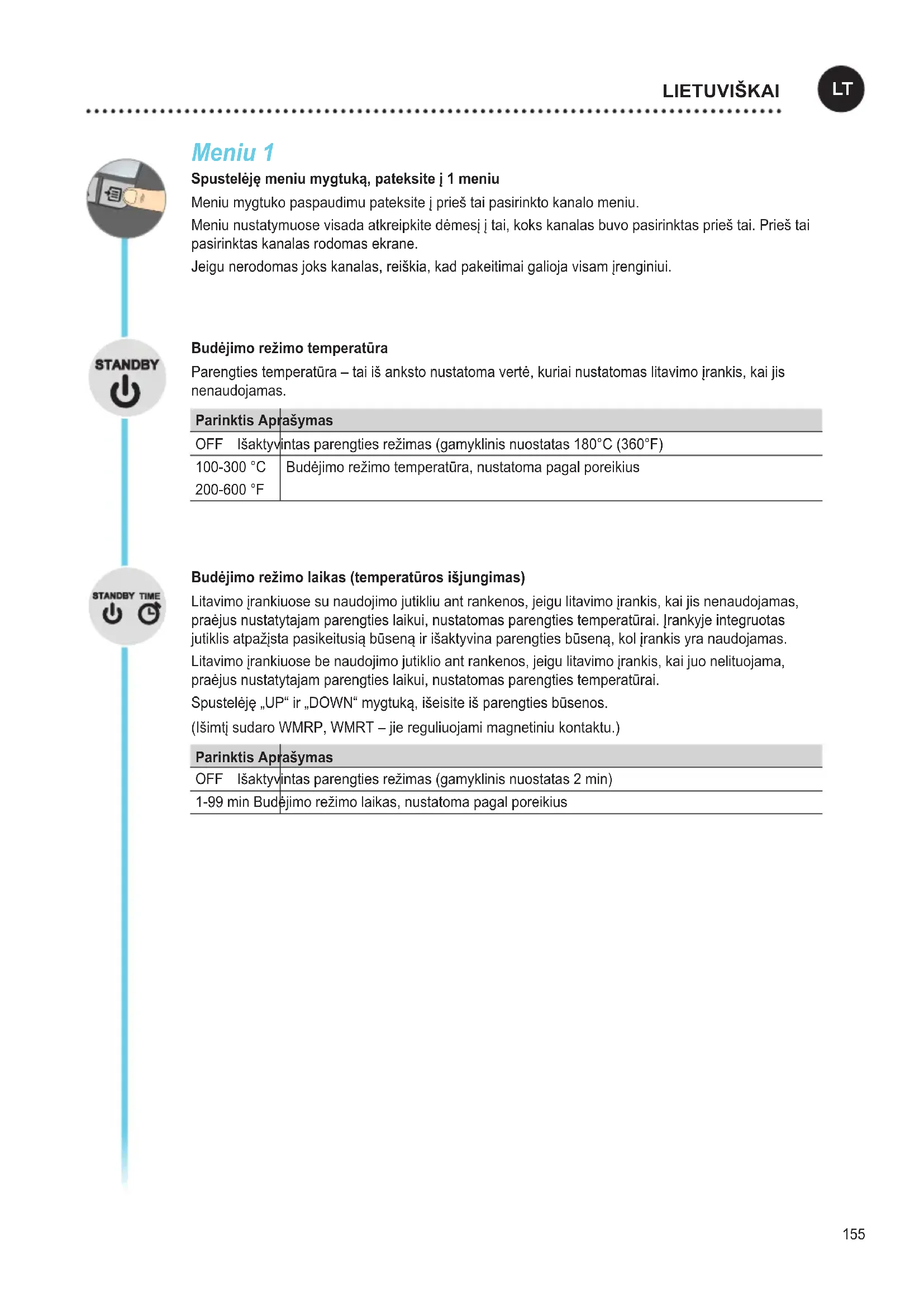

Spustelėję meniu mygtuką, pateksite i 1 meniu

Meniu mygtuko paspaudimu pateksite i prieš tai pasirinkto kanalo meniu.

Meniu nustatymuose visada atkreipkite dėmesį į tai, koks kanalas buvo pasirinktas prieš tai. Prieš tai pasirinktas kanalas rodomas ekrane.

Jeigu nerodomas joks kanalas, reiškia, kad pakeitimai galioja visam jrenginiui.

Budėjimo režimo temperatūra

Parengties temperatūra – tai iš anksto nustatoma vertė, kuriai nustatomas litavimo įrankis, kai jis nenaudojamas.

Parinktis Aprašymas
OFF Išaktyvintas parengties režimas (gamyklinis nuostatas 180°C (360°F)
100-300 °C200-600 °F	Budėjimo režimo temperatūra, nustatoma pagal poreikius

Budėjimo režimo laikas (temperatūros išjungimas)

Litavimo įrankiuose su naudojimo jutikliu ant rankenos, jeigu litavimo įrankis, kai jis nenaudojamas, praėjus nustatytajam parengties laikui, nustatomas parengties temperatūrai. Įrankyje integruotas jutiklis atpažjsta pasikeitusią būseną ir išaktyvina parengties būseną, kol įrankis yra naudojamas.

Litavimo įrankiuose be naudojimo jutiklio ant rankenos, jeigu litavimo įrankis, kai juo nelituojama, praėjus nustatytajam parengties laikui, nustatomas parengties temperatūrai.

Spustelėję „UP“ ir „DOWN“ mygtuką, išeisite iš parengties būsenos.

(Išimtį sudaro WMRP, WMRT – jie reguliuojami magnetiniu kontaktu.)

Parinktis Aprašymas
OFF	Išaktyvintas parengties režimas (gamyklinis nuostatas 2 min)
1-99 min	Budejimo režimo laikas, nustatoma pagal poreikius

„OFF“ laikas

Jei litavimo įrankis nenaudojamas, praėjus „OFF“ laikui, litavimo įrankio kaitinimas yra išjungiamas. Kaitinimas išjungiamas nepriklausomai nuo nustatytos budėjimo funkcijos. Faktinė temperatūra rodo-ma mirksinčiu rodmeniu, tai yra likusios šilumos rodmuo. Ekrane atsiranda „AÚT. IŠJ.“.

Kol litavimo jrankis vėsta, rodoma liekamoji šiluma.

Ekrane papildomai blyksi „Cooling“. COOLING

Kai tik temperatūra nukrenta žemiau 50 °C (122 °F), ekrane rodoma „OFF“ ir fono apšvietimas išaktyvinimas.

Tuo pačiu metu spustelėję „UP“ ir „DOWN“ mygtuką, išeisite iš „OFF“ būsenos.

Parinktis12	Aprašymas
OFF „OFF“	laikas išaktyvinta (gamyklinis nuostatas 10 min)
1-999 min „OFF“	laikas, nustatoma pagal poreikius

„Window“ funkcija

Parinktis 1 (gamyklinis nuostatas):

Bepotencinį perjungimo išėjimą nustatykite į „ES FE“ padėtį.

Reguliavimo diapazono apribojimas iki ± 1–99 °C (±1–180 °F), skaičiuojant nuo temperatūros, kuri buvo užblokuota naudojant funkciją „LOCK“ (užrakinti).

Užblokuota temperatūra yra nustatyto temperatūros lango vidurkis.

Parinktis 2:

Bepotencinj perjungimo išėjimą nustatykite j „ES rob“ padėtį.

Naudojant WINDOW funkciją, nustatytai ir użblokuotai temperatūrai galima nustatyti temperatūros diapazoną nuo ± 1–99 °C (±1–180 °F). Jei esama temperatūra yra nustatyto diapazono ribose, kontaktas su nuliniu potencialu (optrono išėjimas) yra perjungiamas.

Parinktis12	Aprašymas
OFF „Window“ funkcija išaktyvinta (gamyklinis nuostatas OFF)
1-99 °C	„Window“ funkcija, nustatoma pagal poreikius
1-180 °F

„LOCK“

Stoties užblokavimas. Užblokavus daugiau negalima daryti jokių prietaiso nuostatų pakeitimų.

Išimtis 1: Nustatytosios temperatūros mygtukai suaktyvinti.

Išimtis 2: „Window“ funkcija Parinktis 1.

Visų kitų nustatymų neįmanoma keisti, kol stotelė nebus atrakinta.

Stoties užblokavimas

Nustatykite pageidaujamą trijų skaičių blokavimo kodą (nuo 001 iki 999) ir patvirtinkite meniu mygtuku.

Užraktas yra aktyvus (ekrane rodomas spynos simbolis).

Stoties išblokavimas

Spustelkite meniu mygtuką. Ekrane pasirodo „ON“

Nustatykite triju skaičių blokavimo kodą.

Kodą patvirtinkite meniu mygtuku.

Pamiršote kodą?

Kreipkitės į mūsų klientų aptarnavimo tarnybą: [e-mail].

Nuokrypis

Faktinę lituoklio antgalio temperatūrą galima priderinti įvedant temperatūros nuokrypj ± 40 °C (± 72 °F).

°C °F

Temperatūros bloko perjungimas.

Parinktis Aprašymas
°C	Laipsniai pagal Celsiju
°F	Laipsniai pagal Farenheitą

Meniu 2

Pasirinkite norimą kanalą.

Meniu mygtuką palaikius nuspaustą ilgiau (3 sekundes) pateksite i norimo kanalo 2 meniu.

Meniu nustatymuose visada atkreipkite dėmesį į tai, koks kanalas buvo pasirinktas prieš tai. Prieš tai pasirinktas kanalas rodomas ekrane.

Jeigu nerodomas joks kanalas, reiškia, kad pakeitimai galioja visam jrenginiui.

Nustatytosios temperatūros

2 individualiai reguliuojamų nustatytųjų temperatūrų suaktyvinimas.

Parinktis12	Aprašymas
ON Nustatytosios temperatūros suaktyvinta
OFF Nustatytosios temperatūros išaktyvinta (gamyklinis nuostatas)

Jeigu šios nustatytosios temperatūros yra suaktyvintos, jas pasirinkti ir pakeisti galima mygtukais „UP“ ir „DOWN“.

Fono apšvietimas

Parinktis Aprašymas
0-100% LCD	ryškumas (gamyklinis nuostatas 80%)

Nulinio potencialo jungimo išvadas

„Zero Smog“ išėjimo arba robotinės sistemos išėjimo parinktis

Parinktis12	Aprašymas
ES FE „Zero Smog“ išėjimas suaktyvintas (gamyklinis nuostatas)
ES rob Robotinės sistemos išėjimas suaktyvintas

Jautrumas

Parinktis Aprašymas
1	Nejautrus – reaguoja i stipru (ilga) judesi
2	:
3	Standart. (Gamyklinis nustatymas)
4	:
5	Jautrus - reaguoja i nežymu (trumpa) judesi

Pavyzdys

„ZeroSmog“ išėjimo konfigūracija

Gamyklinių nustatymų atstata

ljungiant: Išėjimas, „UP“ ir „DOWN“ palaikyti nuspaudus 3 sekundes

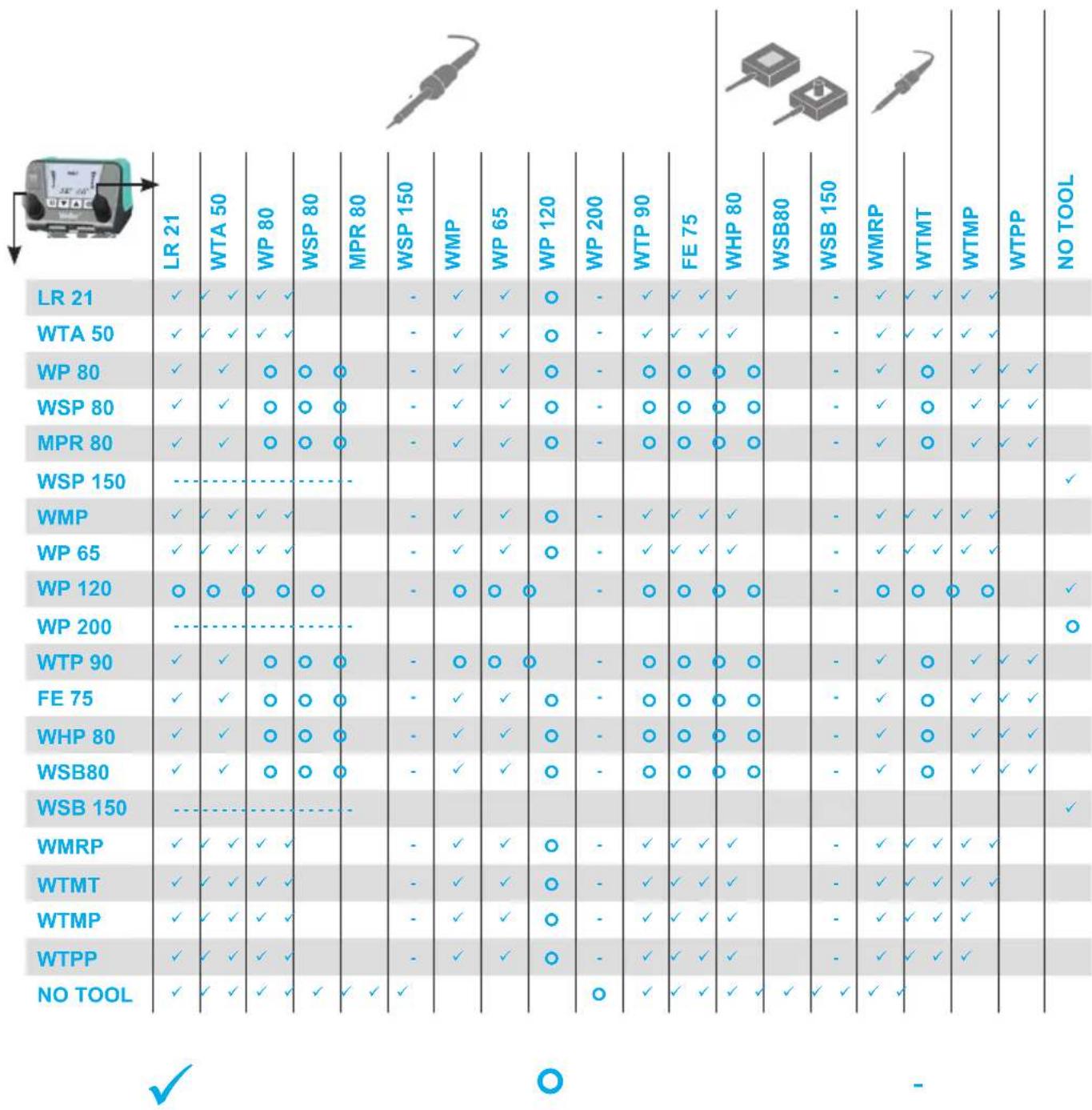

Irankio atpažinimas ir perkrovos ribojimas

WT 2M turi automatinio įrankio atpažinimo funkcija, kuri atitinkamam prijungtam įrankiui priskiria atitinkamus reguliavimo parametrus. Siekiant išvengti stoties perkrovos, palaikomi tik suderinami įrankiai:

Neribota funkcija Galios sumažinimas iki 150 W Įrankių derinimas negalimas

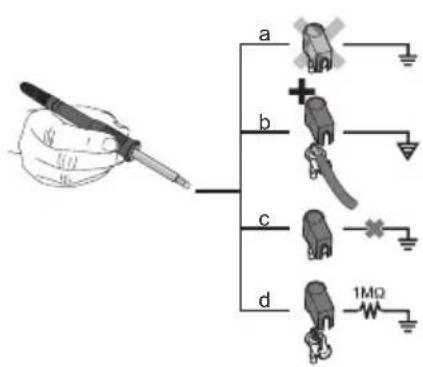

Potencialo išlyginimo įvorė

Skirtingai jungiant prie 3,5 mm lizdo, galimi 4 variantai:

a Nuolatinis jžeminimas be	kištuko (gamyklinė komplektacija).
b Potencialo išlyginimo įvorė	su kištuku, išlyginamasis laidas prie vidurinio kontakto.
c Be potencialo su kištuku
d Nenuolatinis jžeminimas	su kištuku ir prilituotu varžu. lžeminimas per pasirinktą varžą.

Litavimas ir išlitavimas

Litavimo darbus atlikite pagal Jūsų prijungto litavimo įrankio naudojimo instrukciją.

Litavimo antgalių naudojimas

• Pirmą kartą įkaitinę parinktą alavuotą litavimo antgalį padenkite lydmetaliu. Taip nuo litavimo antgalio bus pašalintas laikant susidaręs oksido sluoksnis ir nešvarumai.
• Per pertraukas tarp litavimų ir padėdami lituoklj patikrinkite, ar ant litavimo antgalio yra pakankamas alavo sluoksnis.
• Nenaudokite jokių agresyvių tirpdiklių.
• Visada patikrinkite, ar tvirtai jstatete litavimo antgalj.
• Nustatykite kiek galima žemesnę darbinę temperatūrą.
• Lituojamai medžiagai parinkite didžiausią galimą litavimo antgalį.
  Pagrindinė taisyklė: antgalis turi būti maždaug tokio pat dydžio, kaip litavimo paviršius.

• Litavimo antgalį padenkite dideliu alavo sluoksniu, kad litavimo antgalis perduotų didelį šilumos kiekį litavimo vietai.

• Jei pertraukos tarp litavimų yra labai ilgos, išjunkite litavimo sistemą arba kai nenaudojate jjunkite „Weller“ temperatūros sumažinimo funkcija.

• Jei lituoklio ilgai nenaudosite, antgalj padenkite lydmetaliu.
• Lydmetalj dékite ant lydymo vietos, o ne ant litavimo antgalio.
• Litavimo antgalius keiskite tik jiems skirtu jrankiu.
  • Litavimo antgalio nespauskite per stipriai.

Pastaba

Valdymo įtaisai buvo nustatyti vidutiniam lituoklio antgalių dydžiui. Keičiant arba naudojant kitas antgalių formas galimi nuokrypiai.

Pranešimai apie gedimus ir jų šalinimas

Pranešimas / požymis Galima	priežastis Pagalba
Rodmuo „--“·Irankis neatpažintas·Irankis sugedęs·Irankis nesuderinamas		Patikrinkite įrankio prijungimą prie prietaisoPatikrinkite prijungtą įrankį
Ekranas neveikia (ekranas išjungtas)	Néra tinklo įtampos ·Ijunkite tinklo jungiklj	Patikrinkite tinklo įtampąPatikrinkite prietaiso saugiklj
OFF ·Stotis parengties režime arba „OFF"režime		„UP“ arba „Down“ mygtukais vėlsuaktyvinsite litavimo įrankį
Irankis nekaista ·Stotis parengties režime arba „OFF"režime		Stūmoklis juda„UP“ arba „Down“ mygtukais vėlsuaktyvinsite litavimo įrankį
Ekrane pasirodotemperatūros rodmuo·Irankis nekaista	Šildymo sistema pažeista	Patikrinkite / pakeiskite litavimo įrankį
Stotis veikia ne taip, kaip įprastai	Parametru nustatymas	Gamyklinių nustatymų atstatos stotis
Nustatymų keisti nejmanoma	Stotis užblokuota	Stoties išblokavimas
„Zero Smog“ nejsijungia ·Nėra tinklo įtampos·Nėra jokio signalo		Patikrinkite tinklo įtampąPatikrinkite sąsajų laidynąPatikrinkite sąsajos nustatymus
