WT2010M - Kaynak makinesi Weller - Ücretsiz kullanım kılavuzu

Ürün tipi	Profesyonel lehim istasyonu
Marka	Weller
Model	WT2010M
Ekran	Ayarlanabilir arka aydınlatmalı LCD (0-100%)
Sıcaklık aralığı	100-300 °C (200-600 °F)
Bekleme sıcaklığı (Stand-by)	Ayarlanabilir KAPALI veya 1-99 dk (varsayılan sıcaklık 180 °C / 360 °F)
Otomatik kapanma süresi (Auto OFF)	Ayarlanabilir KAPALI veya 1-999 dk (varsayılan 10 dk)
Kilit fonksiyonu (LOCK)	3 haneli kod (001-999)
Potansiyel dengeleme	4 mod: doğrudan topraklama, konektörlü, potansiyelsiz, dirençli dolaylı
Potansiyelsiz anahtarlama çıkışı	Seçilebilir Zero Smog (ES FE) veya robot (ES rob)
Otomatik alet algılama	Evet, uyumsuz aletler için 150 W güç sınırlaması ile
Sabit sıcaklıklar	Bireysel olarak etkinleştirilebilir 2 sabit sıcaklık
Sıcaklık ofseti	±40 °C (±72 °F)
Pencere fonksiyonu (sıcaklık penceresi)	Ayarlanabilir ±1-99 °C (±1-180 °F)
Hareket sensörü hassasiyeti	5 seviye (1: duyarsız ila 5: çok hassas)
Fabrika ayarlarına sıfırlama	Güç açılışında Exit, UP ve DOWN tuşlarına aynı anda basarak
Potansiyel dengeleme bağlantısı	3,5 mm jak soketi
Uç bakımı	Düzenli olarak kalaylama, agresif olmayan flux kullanma, düşük sıcaklık seçme
Görüntülenen hata mesajları	"- - -" (alet algılanmadı), "OFF" (bekleme/kapalı), yanıp sönen ekran (ısıtma devre dışı)
Müşteri hizmetleri	[e-mail]

Sık sorulan sorular - WT2010M Weller

Weller WT2010M istasyonunun sıcaklığı nasıl ayarlanır?

Sıcaklığı ayarlamak için UP ve DOWN tuşlarını kullanın. Gelişmiş ayarlara erişmek için Menu tuşuna basın.

İstasyonun kilidi (LOCK) nasıl etkinleştirilir?

Menüde, üç haneli kilit kodunu (001-999) ayarlayın ve Menu tuşuyla onaylayın. Ekranda bir kilit simgesi belirir.

Kilit kodumu unuttum, ne yapmalıyım?

Yardım almak için Weller müşteri hizmetlerine [e-mail] adresinden ulaşın.

Ekrandaki '- - -' göstergesi ne anlama gelir?

Bu, aletin algılanmadığı, arızalı veya uyumsuz olduğu anlamına gelir. Bağlantıyı ve aletin durumunu kontrol edin.

Bekleme (Stand-by) fonksiyonu nasıl çalışır?

Bekleme sıcaklığı ayarlanabilir (KAPALI veya 1-99 dk). Alet hareketsizlik sonrası bekleme moduna geçer. Hareket sensörü veya UP/DOWN tuşları onu yeniden etkinleştirir.

Otomatik kapanma (Auto OFF) nasıl devre dışı bırakılır?

Menüde Kapanma Süresi seçeneğini KAPALI olarak ayarlayın. Aksi halde alet belirtilen süre sonunda kapanır (fabrika ayarı 10 dk).

İstasyon fabrika ayarlarına nasıl sıfırlanır?

Güç açılışında Exit, UP ve DOWN tuşlarına aynı anda 3 saniye basılı tutun.

Potansiyel dengeleme nasıl kullanılır?

Dengeleme kablosunu bağlamak için 3,5 mm jak soketini kullanın. Dört mod mevcuttur: doğrudan topraklama, konektörlü, potansiyelsiz veya dirençli dolaylı.

Sabit sıcaklıklar nasıl etkinleştirilir?

Menu 2'de Sabit Sıcaklıklar seçeneğini AÇIK olarak ayarlayın. Ardından, ön ayarlı iki sıcaklığı seçmek ve değiştirmek için UP/DOWN tuşlarını kullanın.

Uç bakımı için öneriler nelerdir?

İlk kullanımdan önce ve molalarda ucu her zaman kalaylayın. Agresif olmayan flux kullanın, düşük sıcaklık ve lehime uygun uç seçin. Mekanik kuvvet uygulamayın.

KULLANIM KILAVUZU WT2010M Weller

TR Tamamlayıcı kullanım kılavuzu

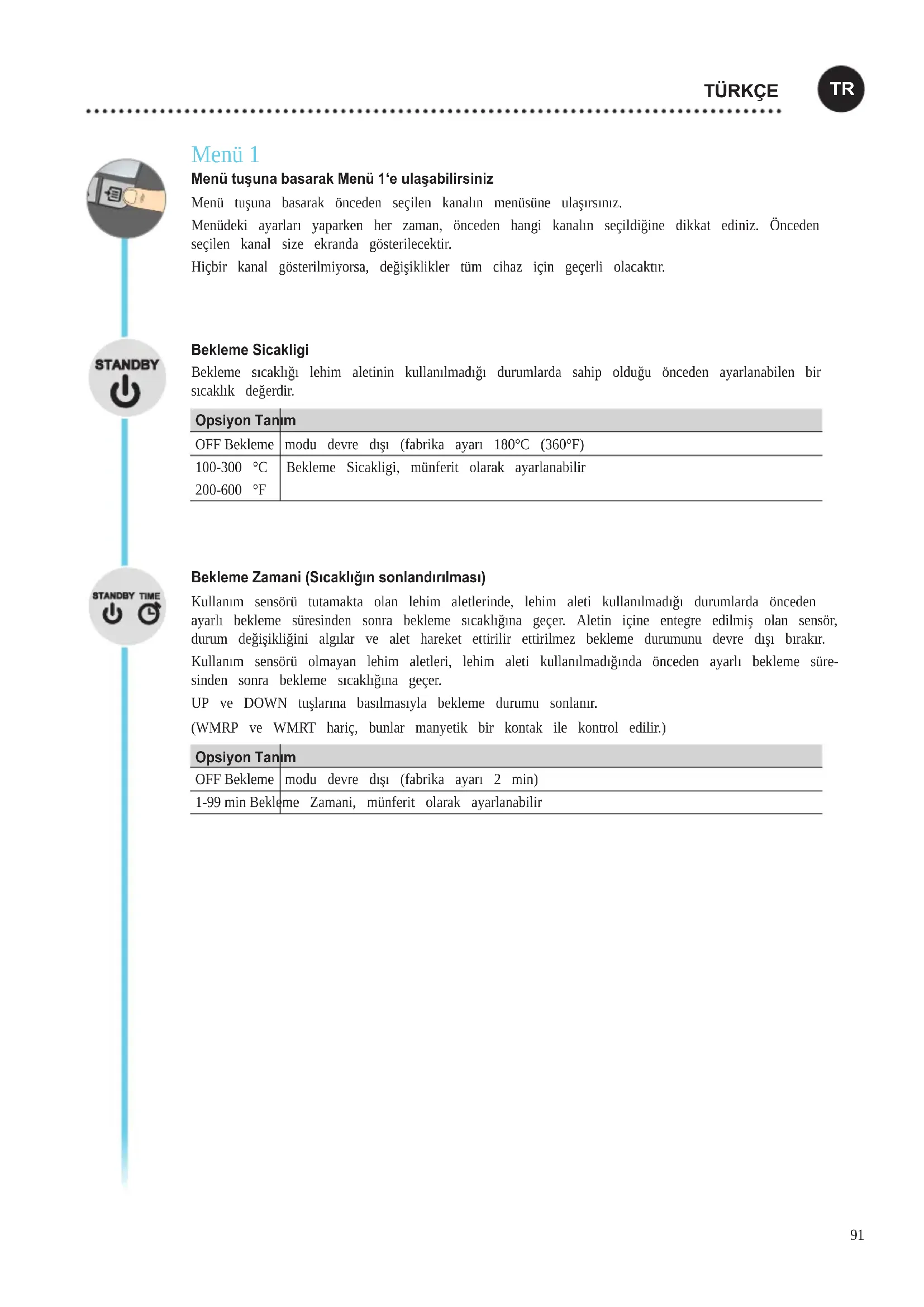

Menü tuşuna basarak Menü 1'e ulaşabilirsiniz

Menü tuşuna basarak önceden seçilen kanalın menüsüne ulaşırısınız.

Menüdeki ayarları yaparken her zaman, önceden hangi kanalın seçildiğine dikkat ediniz. Önceden seçilen kanal size ekranda gösterilecektir.

Hiçbir kanal gösterilmiyorsa, değişiklikler tüm cihaz için geçerli olacaktır.

Bekleme Sicakligi

Bekleme sıcaklığı lehim aletinin kullanılmadığı durumlarda sahip olduğu önceden ayarlanabilen bir sıcaklık değerdir.

Opsiyon Tanım
OFF Bekleme	modu devre dışı (fabrika ayarı 180°C (360°F)
100-300 °C200-600 °F	Bekleme Sicakligi, münferit olarak ayarlanabilir

Bekleme Zamani (Sıcaklığın sonlandırılması)

Kullanım sensörü tutamakta olan lehim aletlerinde, lehim aleti kullanılmadığı durumlarda önceden ayarlı bekleme süresinden sonra bekleme sıcaklığına geçer. Aletin içine entegre edilmiş olan sensör, durum değişikliğini algılar ve alet hareket ettirilir ettirilmez bekleme durumunu devre dışı bırakır. Kullanım sensörü olmayan lehim aletleri, lehim aleti kullanılmadığında önceden ayarlı bekleme süresinden sonra bekleme sıcaklığına geçer.

UP ve DOWN tuşlarına basılmasıyla bekleme durumu sonlanır.

(WMRP ve WMRT hariç, bunlar manyetik bir kontak ile kontrol edilir.)

Opsiyon Tanım
OFF Bekleme	modu devre dışı (fabrika ayarı 2 min)
1-99 min Bekleme	Zamani, münferit olarak ayarlanabilir

OFF süresi

Lehim aleti kullanılmadığı durumda OFF süresi dolduktan sonra lehim aletinin ısıtma sistemi kapanır. Sıcaklık kapanması, ayarlanan Standby fonksiyonundan bağımsız uygulanır. Fiili sıcaklık yanıp sönerek gösterilir ve kalan ısı göstergesi olarak işlev görür. Ekranda „AUTO-OFF“ görünür.

Lehim aleti soğuduğu sürece kalan sıcaklık gösterilir.

Ekranda ek olarak „Cooling“ yanıp söner. COOLING

Sıcaklık 50°C derecenin (122°F) altına düşer düşmez, ekranda OFF gösterilir ve artalan aydınlatması kapanır.

UP ve DOWN tuşlarına aynı anda basılmasıyla OFF durumu sonlanır.

Opsiyon12	Tanım
OFF OFF süresi devre dışı (fabrika ayarı 10 min)
1-999 min OFF süresi, münferit olarak ayarlanabilir

Window fonksiyonu

Opsiyon 1 (fabrika ayarı):

Potansiyelsiz anahtar çıkışını ES FE'ye ayarlayın.

„LOCK“ fonksiyonu ile sıcaklığın kilitlenmiş olduğu varsayılarak ayar aralığının ± 1-99 °C (±1-180 °F) olarak sınırlandırılması.

Kilitlenen sıcaklık böylece ayarlanabilecek sıcaklık aralığının ortasını ifade eder.

Opsiyon 2:

Potansiyelsiz anahtar çıkışını ES rob'a ayarlayın.

Ayarlanmış ve kilitlenmiş bir sıcaklıktan yola çıkarak, WINDOW fonksiyonu yardımıyla ± 1 -99 °C (± 1 -180 °F)'lik bir sıcaklık aralığı ayarlanabilir. Fiili sıcaklık bu aralık dahilindeyse potansiyelsiz bağlantı (optocoupler çıkışı) bağlanır.

Opsiyon12	Tanım
OFF Window fonksiyonu devre dışı (fabrika ayarı OFF)
1-99 °C	Window fonksiyonu, münferit olarak ayarlanabilir
1-180 °F

LOCK

İstasyonun kilitlenmesi. Kilitlemeden sonra alet üzerinde artık herhangi bir ayar değişikliği yapılamaz.

İstisna 1: Sabit sıcaklık tuşları etkin.

İstisna 2: Window fonksiyonu Opsiyon 1.

Diğer bütün ayarlar, kilitleme açılana kadar değiştirilemez.

İstasyonun kilitlenmesi

İstenen üç basamaklı kilitleme kodunu (001 ile 999 arasında) ayarlayın ve menü tuşu ile teyit edin.

Kilitleme aktiftir (ekran bir kilit görünür).

İstasyon kilidinin açılması

Menü tuşuna basın. Ekranda ON görünür

Üç basamaklı kilitleme kodunu girin.

Kodu menü tuşu ile teyit edin.

Kodu unuttunuz mu?

Lütfen müşteri hizmetlerine
başvurunuz: technical-service@ weller-tools.com

Offset

Gerçek lehim havyası sıcaklığı, sıcaklık ofseti girilerek ± 40 °C'ye (± 72 °F) uyarlanabilir.

°C °F

Sıcaklık biriminin değiştirilmesi.

Opsiyon Tanim
°C	Santigrat
°F	Fahrenheit

Menü 2

İstediğiniz kanalı seçiniz.

Menü tuşuna uzun süre (3 saniye) basarak istediğiniz kanala ait Menü 2'ye ulaşısınız.

Menüdeki ayarları yaparken her zaman, önceden hangi kanalın seçildiğine dikkat ediniz. Önceden seçilen kanal size ekranda gösterilecektir.

Hiçbir kanal gösterilmiyorsa, değişiklikler tüm cihaz için geçerli olacaktır.

Sabit sıcaklıklar

Ayrı olarak ayarlanabilen 2 sabit sıcaklığın etkinleştirilmesi.

Opsiyon12	Tanım
ON Sabit sıcaklıklar etkin
OFF Sabit sıcaklıklar devre dışı (fabrika ayarı)

Sabit sıcaklıklar etkin ise bunlar UP ve DOWN tuşlarıyla seçilip değiştirilebilir.

Arka plan aydınlatması

Opsiyon Tanım

0-100% LCD-Parlaklik (fabrika ayarı 80%)

Potansiyelsiz devre çıkışı

Zero Smog çıkışı veya robot çıkışının seçilmesi

Opsiyon12	Tanım
ES FE Zero	Smog çıkışı etkin (fabrika ayarı)
ES rob Robot	çıkışı etkin

Hassasiyet

Opsiyon Tanım
1	Hassas Değil – şiddetli (uzun süreli) hareketten etkileniyor
2
3	-Standart (Fabrika ayarı)
4
5	- Hassas - Hafif (kısa) harekete tepki verir

Örnek

ZeroSmog çıkışı konfigürasyonu

Fabrika ayarlarına geri alma

Açarken: Exit, UP ve DOWN 3 saniye basılı tutun

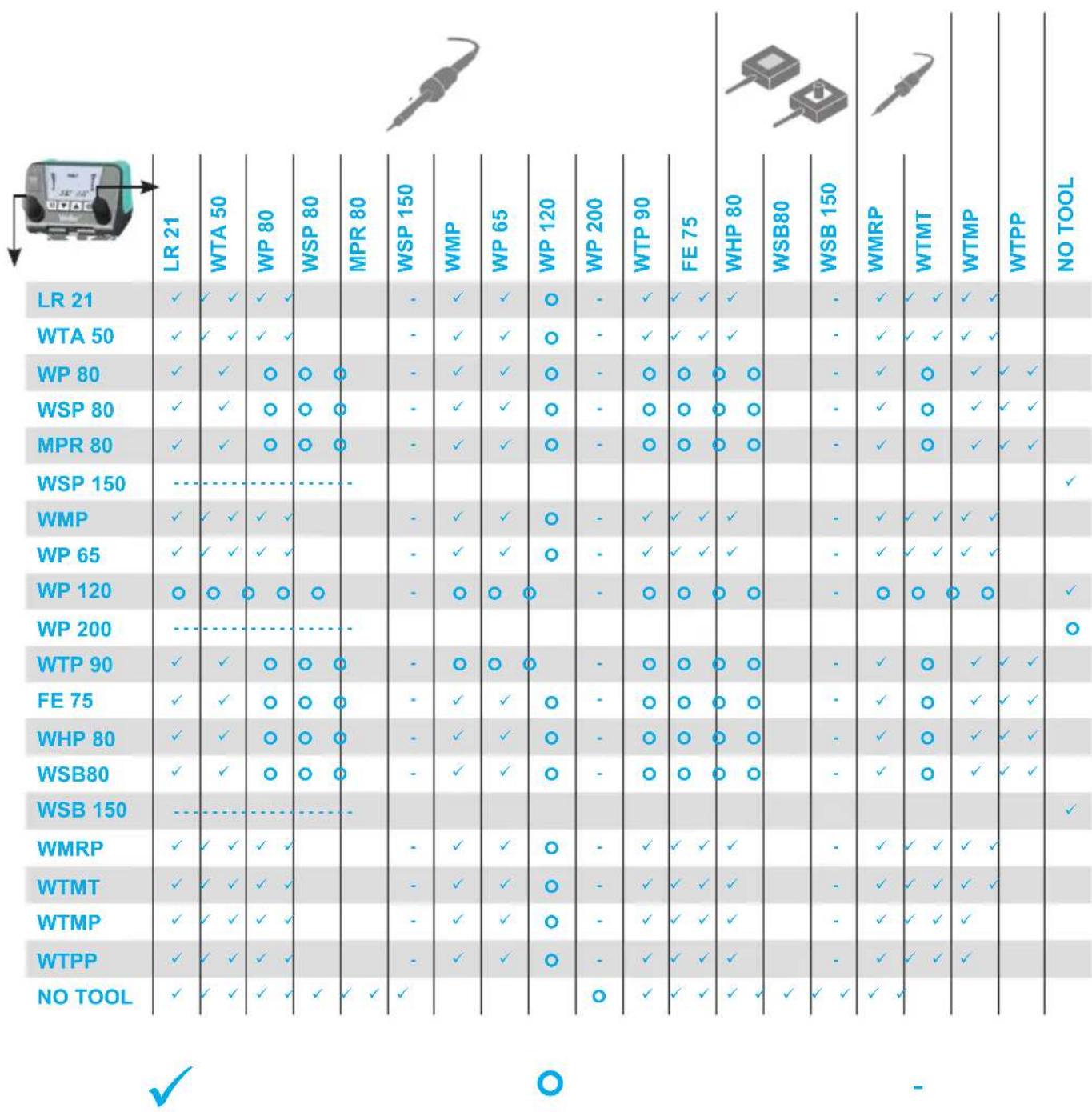

Alet tanıma ve aşırı yük sınırlaması

WT 2M modeli bağlanan alete gerekli ayar parametresini atayan otomatik alet tanıma özelliğine sahiptir. İstasyonun aşırı yüklenmesini önlemek için yalnızca uyumlu aletler desteklenir:

Sınırlamasız fonksiyon 150 W'a kadar güç azaltımı Alet kombinasyonu mümkün değil

Potansiyel dengelemesi

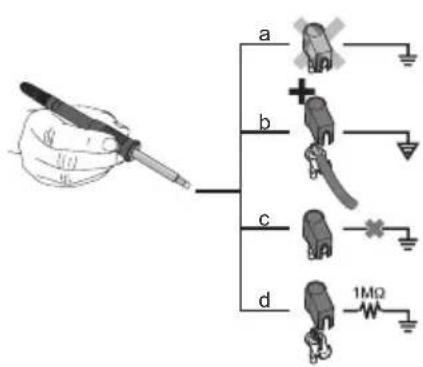

3,5 mm'lik circırlı fiş yuvasının farklı kumandaları sayesinde 4 varyant mümkündür:

a Usulüne uygun topraklanmış	Fişsiz (teslimat durumu).
b Potansiyel deng-elemesi	Fiş, orta kontakta dengeleme hattı ile.
c Potansiyelsiz Fişli
d Usulüne göre topraklı (yumuşak topraklanmış)	Fiş ve direnç lehimli. Topraklama seçilen direnç üzerinden.

Lehimleme ve lehim çıkartma

Lehim çalışmalarını, bağladığınız lehim aletinin kullanım kılavuzuna göre yapınız.

Havya uçlarının kullanılması

• İlk ısıtma işleminden önce, lehimlenebilir seçmeli havya ucunu lehim ile ıslatınız. Bu işlem, havya ucunda depolanmadan kaynaklanan oksit katmanlarını ve düzensizlikleri ortadan kaldırır.
• Havya aralarında ve havya çubuğunu yerleştirmeden önce havya ucunun iyice kalaylanmış olduğundan emin olunuz.
• Çok agresif içerikte eritken maddeler (yumuşaticılar) kullanmayınız.
• Havya uçlarının her zaman usulüne uygun konumda olmasına dikkat ediniz.
• Mümkün olduğunca düşük bir çalışma sıcaklığı seçiniz.
• Uygulama için mümkün olan en büyük havya ucu formunu kullanınız Yaklaşık hesap: Yakl. havya (lehim) döşeği büyüklüğünde.
• Havya ucunu iyice kalaylayarak, havya ucu ile havya noktası arasında geniş bir ısı aktarımının olmasını

sağlayınız.

• Uzun süreli çalışma molalarında, havya sistemini kapatınız veya kullanılmadığında aletin sıcaklığını düşüren Weller fonksiyonunu devreye sokunuz.
• Havya çubukları uzun süre kalacaksa uçlarını lehim ile ıslatınız.
• Lehimi havya ucuna değil, doğrudan havya yerine uygulayınız.
• Havya uçlarını ilgili alet ile değişiriniz.
• Havya ucuna mekanik güç uygulamayınız.

Dikkat

Kumanda cihazları ortalama bir havya ucu büyüklüğüne göre ayarlanmıştır. Uç değişikliği veya başka uç biçimleri kullanımı dolayısıyla sapmalar oluşabilir.

Hata mesajları ve hata giderme

Mesaj/Belirti Olası neden Yardım önlemleri
Gösterge „- - “Alet tanınmadıAlet arızalıAlet uyumlu değil	Cihazdaki alet bağlantısı kontrol edilmelidirBağlı alet kontrol edilmelidir
Ekran fonksiyonu yok (Ekran kapalı)	Şebeke gerilimi yokŞebeke şalteri açılmalıdırŞebeke gerilimi kontrol edilmelidirCihaz sigortası kontrol edilmelidir
OFF	İstasyon bekleme veya OFF modunda	UP veya Down tuşlarıyla lehim aletini yeniden etkinleştirin
Alet ısınmıyor	İstasyon bekleme veya OFF modunda	Kalemi hareket ettirinUP veya Down tuşlarıyla lehim aletini yeniden etkinleştirin
Ekrandaki sıcaklık göstergesiAlet ısınmıyor	Isıtma sistemi arızalı	Lehim aletini kontrol edin/değiştirin
İstasyon çalışması gerektiği gibi çalışmıyor	Parametre ayarları değişmiş	İstasyonu fabrika ayarlarına geri al
Ayar değişiklikleri olanaksız	İstasyon kilitli	İstasyon kilidinin açılması
Zero Smog çalışmıyorŞebeke gerilimi yokSinyal yok	Şebeke beslemesini kontrol edinArabirim kablolarını kontrol edinArabirim ayarlarını kontrol edin

Menu 1
