Produkta veids	Profesionālā lodēšanas stacija
Zīmols	Weller
Modelis	WT2010M
Displejs	LCD ar regulējamu fona apgaismojumu (0-100%)
Temperatūras diapazons	100-300 °C (200-600 °F)
Gaidīšanas temperatūra (Stand-by)	Regulējams OFF vai 1-99 min (noklusējuma temperatūra 180 °C / 360 °F)
Automātiskās izslēgšanas laiks (Auto OFF)	Regulējams OFF vai 1-999 min (noklusējums 10 min)
Bloķēšanas funkcija (LOCK)	3 ciparu kods (001-999)
Potenciāla kompensācija	4 režīmi: tiešā zemēšana, ar savienotāju, bez potenciāla, netiešā ar pretestību
Potenciāla brīva komutācijas izeja	Izvēlams Zero Smog (ES FE) vai robots (ES rob)
Automātiskā instrumenta noteikšana	Jā, ar jaudas ierobežošanu līdz 150 W nesaderīgiem instrumentiem
Fiksētās temperatūras	2 individuāli aktivējamas fiksētas temperatūras
Temperatūras nobīde	±40 °C (±72 °F)
Loga funkcija (temperatūras logs)	Regulējams ±1-99 °C (±1-180 °F)
Kustības sensora jutība	5 līmeņi (1: nejutīgs līdz 5: ļoti jutīgs)
Rūpnīcas atiestatīšana	Vienlaicīgi nospiežot Exit, UP un DOWN taustiņus ieslēgšanas brīdī
Savienojums potenciāla kompensācijai	3,5 mm ligzda
Lodgalvas apkope	Regulāri alvot, izmantot neagresīvu flusu, izvēlēties zemu temperatūru
Parādītie kļūdu ziņojumi	"- - -" (instruments nav noteikts), "OFF" (gaidīšana/izslēgts), mirgojošs displejs (sildīšana izslēgta)
Klientu serviss	[e-mail]

Bieži uzdotie jautājumi - WT2010M Weller

Kā regulēt Weller WT2010M stacijas temperatūru?

Izmantojiet UP un DOWN taustiņus, lai pielāgotu temperatūru. Nospiediet Menu taustiņu, lai piekļūtu papildu iestatījumiem.

Kā aktivizēt stacijas bloķēšanu (LOCK)?

Izvēlnē iestatiet trīsciparu bloķēšanas kodu (001-999) un apstipriniet ar Menu taustiņu. Ekrānā parādīsies atslēgas simbols.

Ko darīt, ja esmu aizmirsis bloķēšanas kodu?

Sazinieties ar Weller klientu servisu pa e-pastu [e-mail], lai saņemtu palīdzību.

Ko nozīmē displejā redzamais '- - -'?

Tas norāda, ka instruments nav noteikts, ir bojāts vai nesaderīgs. Pārbaudiet savienojumu un instrumenta stāvokli.

Kā darbojas gaidīšanas funkcija (Stand-by)?

Gaidīšanas temperatūru var iestatīt (OFF vai 1-99 min). Instruments pāriet gaidīšanas režīmā pēc neaktivitātes. Kustības sensors vai UP/DOWN taustiņi to aktivizē atkārtoti.

Kā atspējot automātisko izslēgšanu (Auto OFF)?

Izvēlnē iestatiet opciju Temps OFF uz OFF. Pretējā gadījumā instruments izslēgsies pēc noteiktā laika (rūpnīcas iestatījums 10 min).

Kā atiestatīt staciju uz rūpnīcas iestatījumiem?

Ieslēgšanas brīdī vienlaicīgi turiet nospiestus Exit, UP un DOWN taustiņus 3 sekundes.

Kā izmantot potenciāla kompensāciju?

Izmantojiet 3,5 mm ligzdu, lai pievienotu kompensācijas kabeli. Ir pieejami četri režīmi: tiešā zemēšana, ar savienotāju, bez potenciāla vai netiešā ar pretestību.

Kā aktivizēt fiksētās temperatūras?

2. izvēlnē iestatiet opciju Températures fixes uz ON. Pēc tam izmantojiet UP/DOWN taustiņus, lai atlasītu un mainītu abas iepriekš iestatītās temperatūras.

Kādi ir lodgalvas kopšanas ieteikumi?

Vienmēr alvojiet lodgalvu pirms pirmās lietošanas un pārtraukumu laikā. Izmantojiet neagresīvu flusu, izvēlieties zemu temperatūru un lodēšanai piemērotu lodgalvu. Nepielietojiet mehānisku spēku.

LIETOŠANAS INSTRUKCIJA WT2010M Weller

LV Papildu lietošanas pamācība

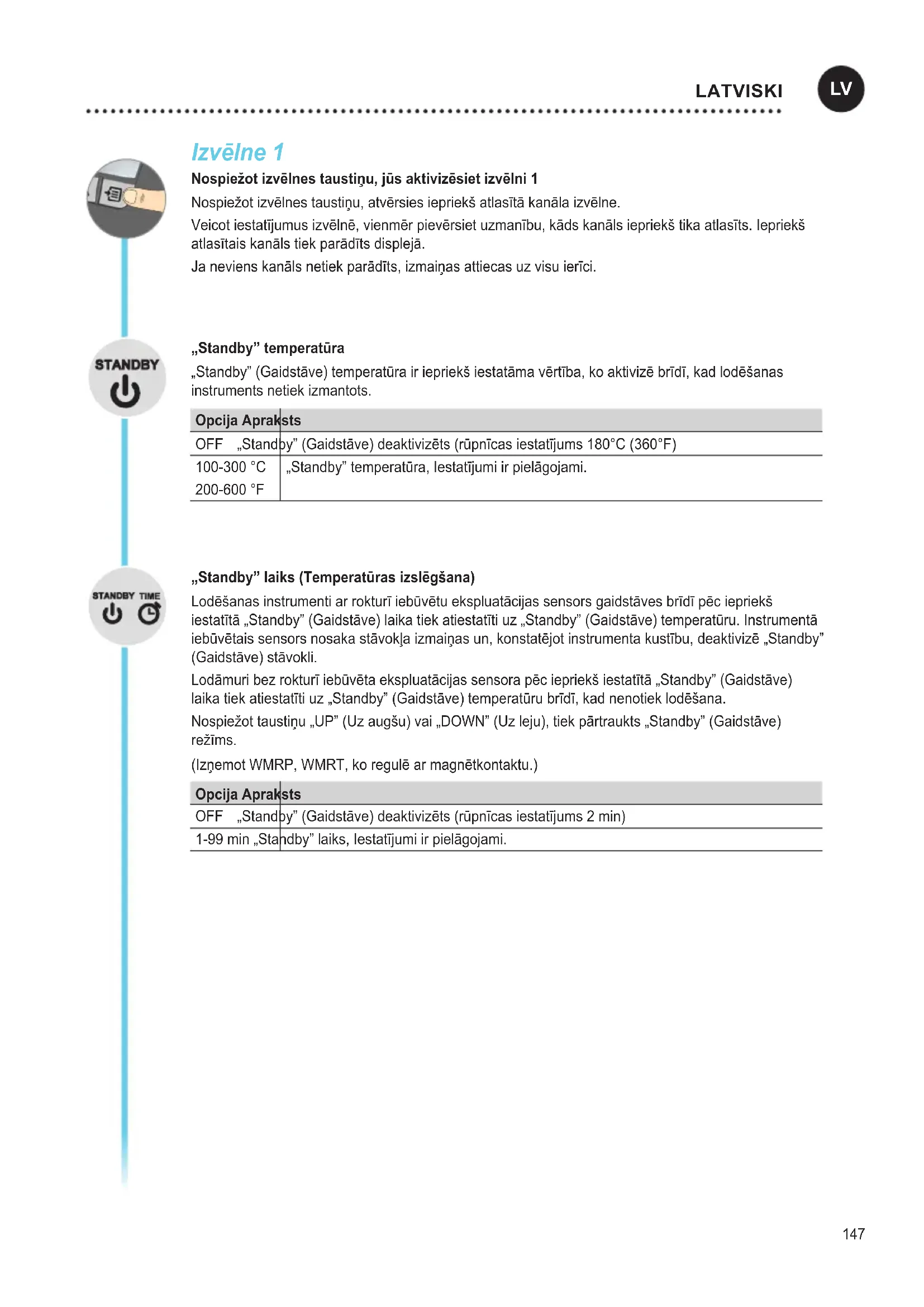

Nospiežot izvēlnes taustiņu, jūs aktivizēsiet izvēlni 1

Nospiežot izvēlnes taustinu, atvērsies iepriekš atlasītā kanāla izvēlne.

Veicot iestatījumus izvēlnē, vienmēr pievērsiet uzmanību, kāds kanāls iepriekš tika atlasīts. lepriekš atlasītais kanāls tiek parādīts displejā.

Ja neviens kanāls netiek parādīts, izmainas attiecas uz visu ierīci.

„Standby“ temperatūra

„Standby” (Gaidstāve) temperatūra ir iepriekš iestatāma vērtība, ko aktivizē brīdī, kad lodēšanas instruments netiek izmantots.

Opcija Apraksts
OFF „Standby” (Gaidstāve) deaktivizēts (rūpnīcas iestatījums 180°C (360°F)
100-300 °C200-600 °F	„Standby” temperatūra, lestatījumi ir pielāgojami.

„Standby” laiks (Temperatūras izslēgšana)

Lodēšanas instrumenti ar rokturī iebūvētu ekspluatācijas sensors gaidstāves brīdī pēc iepriekš iestatītā „Standby” (Gaidstāve) laika tiek atiestatīti uz „Standby” (Gaidstāve) temperatūru. Instrumentā iebūvētais sensors nosaka stāvokļa izmaiņas un, konstatējot instrumenta kustību, deaktivizē „Standby” (Gaidstāve) stāvokli.

Lodāmuri bez rokturī iebūvēta ekspluatācijas sensora pēc iepriekš iestatītā „Standby” (Gaidstāve) laika tiek atiestatīti uz „Standby” (Gaidstāve) temperatūru brīdī, kad nenotiek lodēšana.

Nospiežot taustinu „UP“ (Uz augšu) vai „DOWN“ (Uz leju), tiek pārtraukts „Standby“ (Gaidstāve) režīms.

(Iznemot WMRP, WMRT, ko regulē ar magnētkontaktu.)

Opcija Apraksts

OFF „Standby” (Gaidstāve) deaktivizēts (rūpnīcas iestatījums 2 min)

1-99 min „Standby” laiks, Iestatījumi ir pielāgojami.

„OFF" (Izslēgt) laiks

Nelietojot lodēšanas instrumentu, tā apsilde tiek atslēgta pēc „OFF” (lzslēgt) laika beigām.

Temperatūru atslēdz neatkarīgi no iestatītās „Standby” funkcijas. Patiesās temperatūras rādījums mirgo un tiek izmantots kā atlikušā siltuma rādījums. Displejā parādās „AUTO-OFF“.

Kamēr lodāmurs dziest, tiek attēlota tā atlikušā siltuma temperatūra.

Displejā papildus mirgo „Cooling” (Dziest). COOLING

Brīdī, kad temperatūra ir zemāka par 50 °C (122 °F), displejā tiek parādīts „OFF" (Izslēgt) un tiek deaktivizēts fona apgaismojums.

„OFF" (Izslēgt) režīms tiek pārtraukts, vienlaikus nospiežot taustiņu „UP" (Uz augšu) un „DOWN" (Uz leju).

Opcija 12	Apraksts
OFF „OFF"	(Izslēgt) laiks Deaktivizēts (rūpnīcas iestatījums 10 min)
1-999 min „OFF"	(Izslēgt) laiks, Iestatījumi ir pielāgojami.

Intervāla funkcija

Opcija 1 (rūpnīcas iestatījums):

lestatiet bezpotenciāla pārslēgizeju uz „ES FE”.

Temperatūras diapazona ierobežojums līdz ± 1–99 °C (± 1–180 °F) atbilstoši „LOCK" (Blokēt) funkcijas fiksētajai temperatūrai.

Tādējādi fiksētā temperatūra ir iestatāmās temperatūras diapazona vidējā temperatūra.

Opcija 2:

Iestatiet bezpotenciāla pārslēgizeju uz „ES rob”.

Nemot vērā iestatīto, fiksēto temperatūru, ar „WINDOW” (Intervāls) funkcijas palīdzību var iestatīt temperatūras diapazonu no ± 1–99 °C (± 1–180 °F). Ja esošā temperatūra atrodas šajā diapazonā, tiek savienots kontakts bez potenciāla (optrona izeja).

Opcija 12	Apraksts
OFF Intervā	a funkcija Deaktivizēts (rūpnīcas iestatījums OFF)
1-99 °C	Intervāla funkcija, lestatījumi ir pielāgojami.
1-180 °F

LOCK

Stacijas blokēšana. Pēc blokēšanas vairs nav iespējams veikt izmaiņas iekārtas iestatījumos.

Iznēmums 1: Ir aktivizēts fiksētās temperatūras taustiņš.

Iznēmums 2: Intervāla funkcija Opcija 1.

Visus pārējos iestatījumus nav iespējams pāriestatīt līdz atblokēšanai.

lekārtas blokēšana

Iestatiet vēlamo trīsciparu blokēšanas kodu (no 001 līdz 999) un apstipriniet to ar izvēles taustiņu.

Blokēšana ir aktīva (displejā redzama atslēga).

lekārtas atblokēšana

Nospiediet izvēlnes taustinu. Displejā tiek parādīts „ON” (leslēgt).

Apstipriniet to ar izvēlnes taustinu.

Vai esat aizmirsis kodu?

Vērsieties mūsu klientu

apkalpošanas centrā: technical-

[e-mail]

nobīde

Reālo lodgalvas temperatūru, izmantojot temperatūras nobīdi, var iestatīt ar intervālu ± 40 °C (± 72 °F).

°C °F

Temperatūras mērvienību pārslēgšana.

Opcija Apraksts

°C	pēc Celsija skalas
°F	Pēc Fārenheita

Izvēlne 2

Atlasiet vēlamo kanālu.

Ilgi turot nospiestu (3 sekundes) izvēlnes taustiņu, aktivizēsiet vēlamā kanāla 2. izvēlni.

Veicot iestatījumus izvēlnē, vienmēr pievērsiet uzmanību, kāds kanāls iepriekš tika atlasīts. lepriekš atlasītais kanāls tiek parādīts displejā.

Ja neviens kanāls netiek parādīts, izmainas attiecas uz visu ierīci.

Fiksētās temperatūras

2 individuāli iestatāmu fiksēto temperatūru aktivizācija.

Opcija 12		Apraksts
ON	Fiksētās temperatūras Aktivizēts
OFF	Fiksētās temperatūras Deaktivizēts (rūpnīcas iestatījums)

Ja ir aktivizētas fiksētās temperatūras, tās var atlasīt un mainīt ar taustiņu „UP” (Uz augšu) vai „DOWN” (Uz leju).

Fona apgaismojums

Opcija Apraksts

0-100% Škidro kristālu displeja gaišums (rūpnīcas iestatījums 80%)

Bezpotenciāla slēguma izeja

„Zero Smog“ (Bez smoga) vai robota izejas izvēle

Opcija 12	Apraksts
ES FE „Zero Smog” (Bez smoga) izeja aktivizēta (rūpnīcas iestatījums)
ES rob Robota izeja aktivizēta

Jutība

Opcija Apraksts
1	Nejutīgs – reağē uz intensīvu (ilgstošu) kustību
2	:
3	-Standarta (rūpnīcas iestatījums)
4	:
5	Jutīgs- Reağē uz nelielu (īslaicīgu) kustību

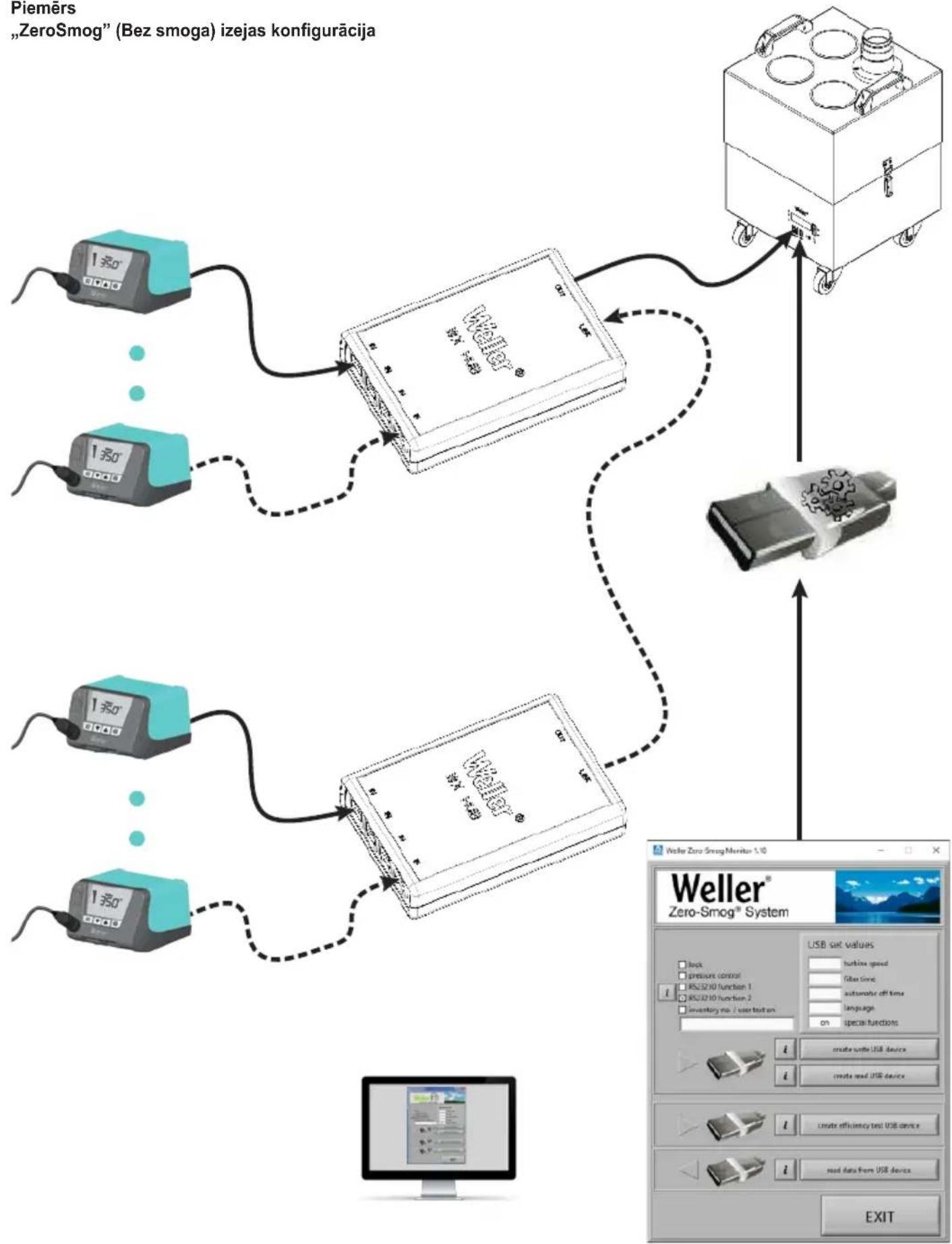

Piemërs

Atiestatīšana uz rūpnīcas iestatījumiem

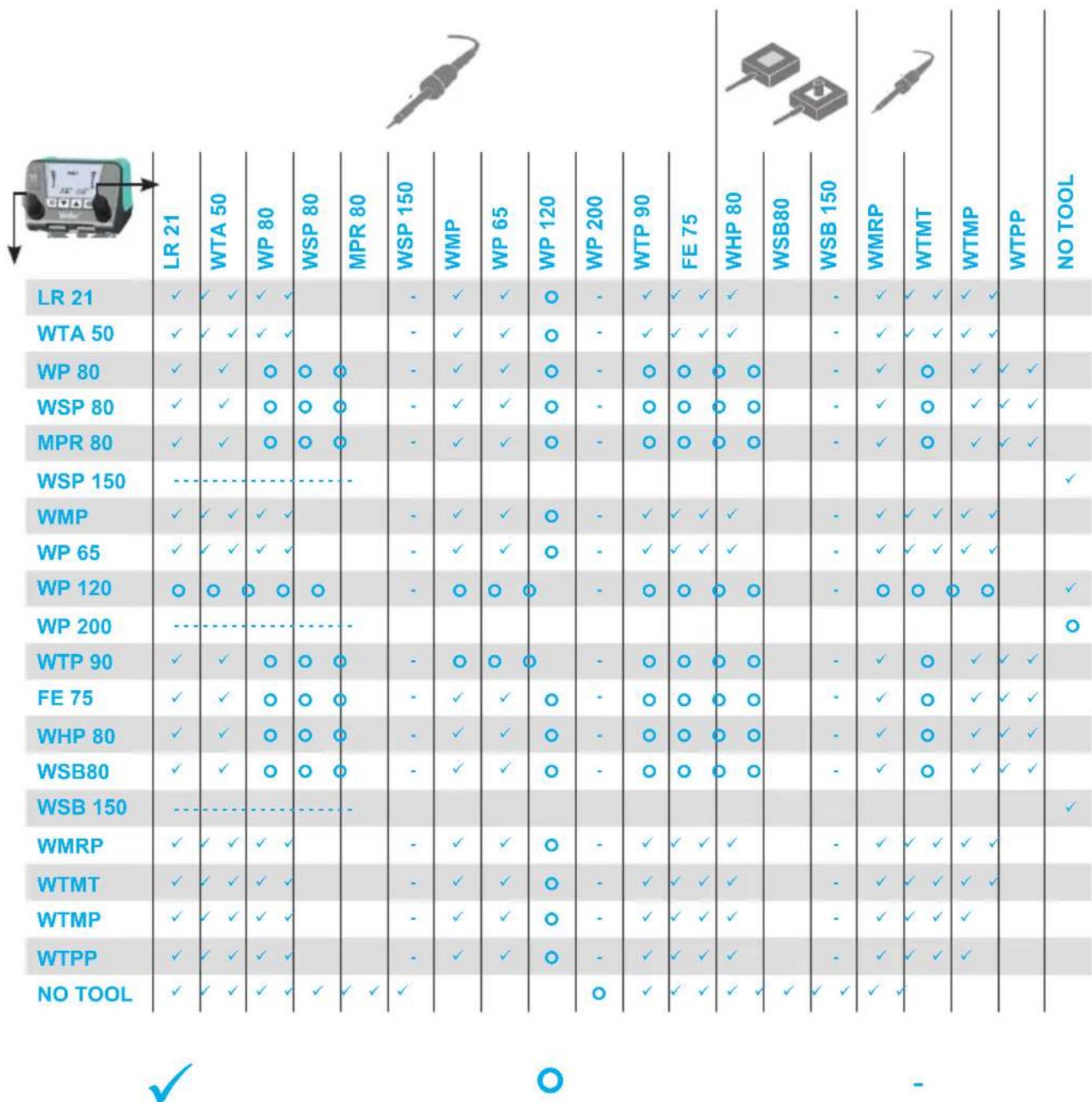

Instrumentu atpazīšana un pārslodzes ierobežojums

WT 2M ir aprikota ar automātisku instrumentu atpazīšanu, kas attiecīgajam pievienotajam instrumentam pielāgo atbilstošos regulēšanas parametrus. Lai novērstu stacijas pārslodzi, tiek atbalstīti tikai savietojami instrumenti:

Neierobežota darbība Jaudas samazinājums uz 150 W Instrumentu kombinācija nav iespējama

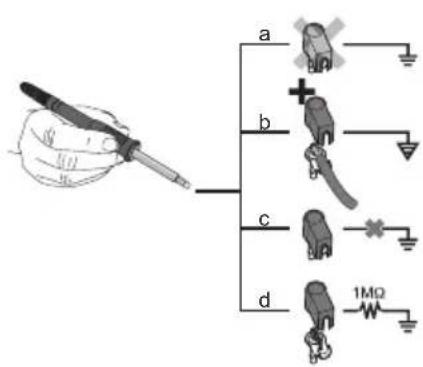

Potenciälu izlīdzināšanas pieslēgvieta

Dažādi pāriestatot 3,5 mm pārslēgšanās savienojumu, iespējami četri varianti:

a iezemēts bez spraudņa (izsūtišanas stāvoklis);
b Potenciālu izlīdzināšanas pieslēgvieta	ar spraudni, izlīdzinātājvadību vidējā kontaktligzdā;
c bezpotenciāla ar spraudni;
d iezemēts ar drošinātāju	ar spraudni un ielodētu pretestību. lezemēšana ar izvēlēto pretestības vērtību.

Lodēšana un izlodēšana

Lodējiet atbilstoši pieslēgtā lodāmura lietošanas pamācībai.

Apiešanās ar lodgalvām

• Pirmajā uzkarsēšanas reizē pārklājiet selektīvo un ar alvu pārklājamo lodgalvu ar lodalvu. Tādējādi noņemsiet oksīda kārtiņas un netīrumus, kas uz lodgalvas veidojušies uzglabāšanas laikā.
• Lodēšanas pārtraukumu laikā un pirms lodāmura nolikšanas raugiet, lai lodēšanas uzgalis būtu labi alvots.
• Neizmantojiet pārāk kodīgus plūstamības līdzekļus.
• Vienmēr raugiet, lai lodgalvas būtu pareizi novietotas.
• Izvēlieties iespējami zemāku darba temperatūru.
• Darbam izvēlieties lielāko iespējamo lodgalvas formu. Pamata nosacījums: aptuveni vienā lielumā ar lodēšanas laukumu.

• Raugiet, lai siltumpärnese no lodgalvas uz lodēšanas vietu notiktu lielā platībā; šim nolūkam rūpīgi pārklājiet lodgalvu ar alvu.

• Ilgāku darba pārtraukumu laikā izslēdziet lodēšanas sistēmu vai arī izmantojiet „Weller” piedāvāto temperatūras samazināšanas funkciju izmantošanas pārtraukumu laikā.

• Pirms lodāmura novietošanas ilgākai uzglabāšanai pārklājiet lodgalvu ar lodalvu.
• Lieciet lodalvu tieši uz lodējamās vietas, nevis uz lodgalvas.
• Lodēšanas uzgaļu maiņai izmantojiet piemērotus darbarīkus.
  • Nespiediet lodgalvu ar spēku.

Norāde

Vadības iekārta noregulēta vidējam lodgalvas izmēram. Novirzes var rasties, mainot lodgalvu vai izmantojot citas lodgalvas formas.

Paziņojumi par traucējumiem un traucējumu novēršana

Paziņojums/pazīme lespējamais iemesls Veicamā darbība
Rādījums „- - -“ Instruments	nav atpazītsInstruments bojātsInstruments nav savietojams	Pārbaudiet instrumenta pieslēgumuiekārtaiPārbaudiet pieslēgto instrumentu
Nedarbojas displejs (displejs izslēgts)	Nav strāvas · leslēdziet elektriskās barošanas slēdziPārbaudiet spriegumuPārbaudiet iekārtas drošinātājus
OFF · Stacija ir „Standby” (Gaidstāve) vai „OFF”(Izslēgt) režīmā	Atkārtoti aktivizējiet lodēšanas instrumen-tu ar taustiņu „UP” (Uz augšu) vai „Down”(Uz leju)
Instruments nesilst	Stacija ir „Standby” (Gaidstāve) vai „OFF”(Izslēgt) režīmā	Pakustiniet virzuliAtkārtoti aktivizējiet lodēšanas instrumen-tu ar taustiņu „UP” (Uz augšu) vai „Down”(Uz leju)
Temperatūra rādījums displejāInstruments nesilst	Apsildes bojājums · Pārbaudietomainiet lodāmuru
Stacija nedarbojas kā ierasts	Parametrs ir pāriestatīts	Atiestatiet stacijas rūpnīcas iestatījumus
Nav iespējams veikt iestatījumu izmaiņas	lekārta blokēta · lekārtas atblokēšana
„Zero Smog" nesāk darbu · Nav strāvasNav signāla	Pārbaudiet strāvas tīkla padeviPārbaudiet saskarnes vadojumuPārbaudiet saskarnes iestatījumus
