| 제품 유형 | 전문가용 솔더링 스테이션 |
| 브랜드 | Weller |
| 모델 | WT2010M |
| 디스플레이 | 조정 가능한 백라이트 LCD (0-100%) |
| 온도 범위 | 100-300 °C (200-600 °F) |
| 대기 온도 (Stand-by) | 설정 가능 OFF 또는 1-99분 (기본 온도 180°C / 360°F) |
| 자동 종료 시간 (Auto OFF) | 설정 가능 OFF 또는 1-999분 (기본값 10분) |
| 잠금 기능 (LOCK) | 3자리 코드 (001-999) |
| 전위 보정 | 4가지 모드: 직접 접지, 커넥터 사용, 비전위, 저항을 통한 간접 |
| 전위 없는 스위칭 출력 | 선택 가능: Zero Smog (ES FE) 또는 로봇 (ES rob) |
| 자동 도구 감지 | 예, 호환되지 않는 도구의 경우 150W 전력 제한 |
| 고정 온도 | 개별적으로 활성화 가능한 2개의 고정 온도 |
| 온도 오프셋 | ±40 °C (±72 °F) |
| 윈도우 기능 (온도 창) | 설정 가능 ±1-99°C (±1-180°F) |
| 동작 감지기 감도 | 5단계 (1: 둔감 ~ 5: 매우 민감) |
| 공장 초기화 | 전원 켜짐 시 Exit, UP, DOWN 키를 동시에 누름 |
| 전위 보정 연결 | 3.5mm 잭 소켓 |
| 팁 관리 | 정기적으로 주석 도포, 비공격적 플럭스 사용, 낮은 온도 선택 |
| 표시되는 오류 메시지 | "- - -" (도구 감지 안 됨), "OFF" (대기/꺼짐), 깜빡이는 디스플레이 (가열 비활성화) |
| 고객 서비스 | technical-service@weller-tools.com |
자주 묻는 질문 - WT2010M Weller
사용자 질문 WT2010M Weller
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 용접기 무료 PDF 형식! 매뉴얼 찾기 WT2010M - Weller 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. WT2010M 브랜드 Weller.
사용 설명서 WT2010M Weller

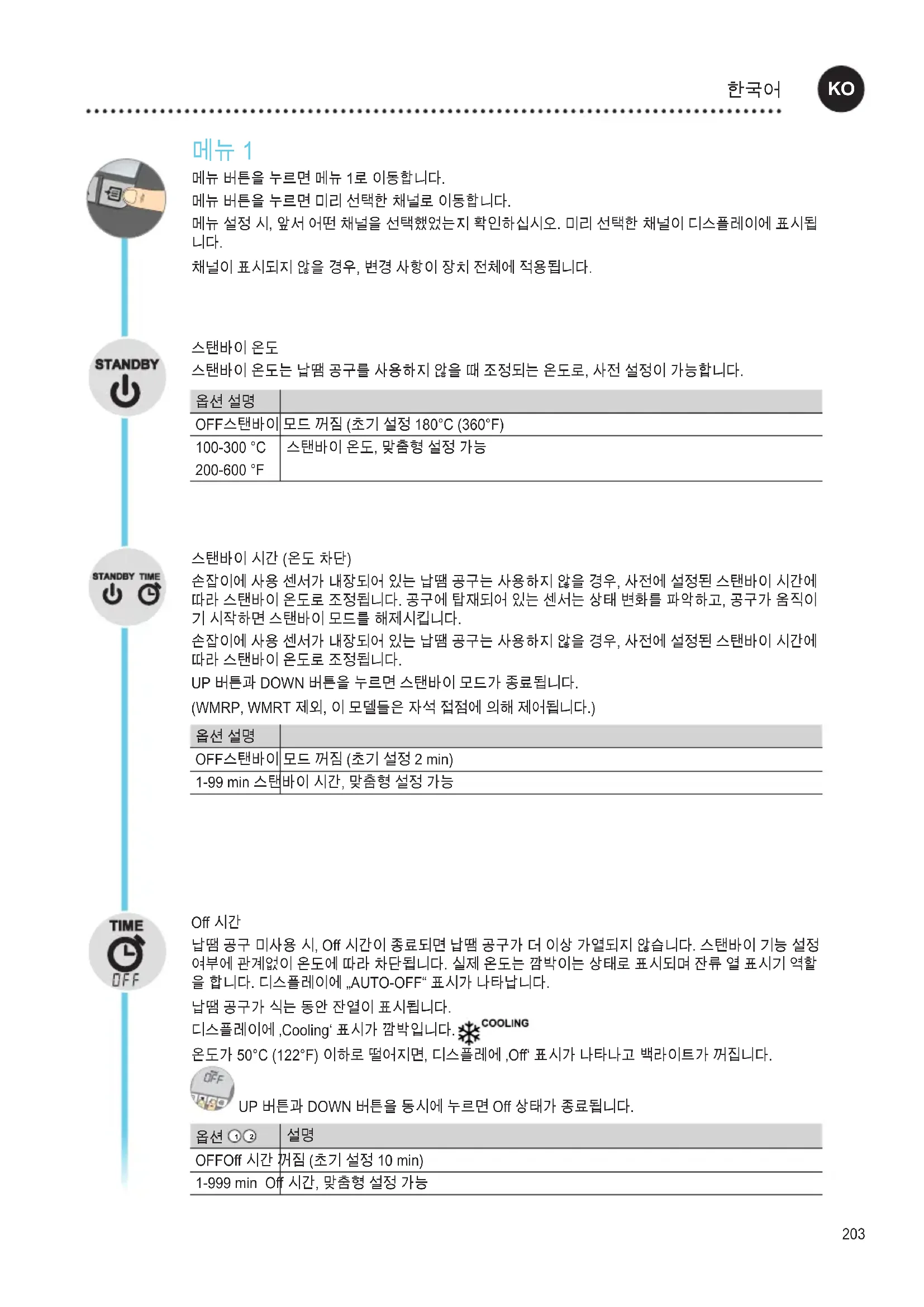

메뉴 버튼을 누르면 메뉴 1로 이동합니다.
메뉴 버튼을 누르면 미리 선택한 채널로 이동합니다.
메뉴 설정 시, 앞서 어떤 채널을 선택했었는지 확인하십시오. 미리 선택한 채널이 디스플레이에 표시됩니다.
채널이 표시되지 않을 경우, 변경 사항이 장치 전체에 적용됩니다.
스텐바이 온도
스텐바이 온도는 납댐 공구를 사용하지 않을 때 조정되는 온도로, 사전 설정이 가능합니다.
| 옵션 설명 | |
| OFF스텐바이 | 모드 꺼짐 (초기 설정 180°C (360°F) |
| 100-300 °C200-600 °F | 스텐바이 온도, 맞춤형 설정 가능 |
스텐바이 시간 (온도 차단)
손잡이에 사용 센서가 내장되어 있는 납peech 공구는 사용하지 않을 경우, 사전에 설정된 스탠바이 시간에 따라 스탠바이 온도로 조정됩니다. 공구에 탑재되어 있는 센서는 상태 변화를 파악하고, 공구가 움직이 기 시작하면 스탠바이 모드를 해제시킨니다.
손잡이에 사용 센서가 내장되어 있는 납peech 공구는 사용하지 않을 경우, 사전에 설정된 스탠바이 시간에 따라 스탠바이 온도로 조정됩니다.
UP 버튼과 DOWN 버튼을 누르면 스탠바이 모드가 종료됩니다.
(WMRP, WMRT 제외, 이 모델들은 자석 접점에 의해 제어됩니다.)
| 옵션 설명 | |
| OFF스텐바이 | 모드 꺼짐 (초기 설정 2 min) |
| 1-99 min 스탄 | 바이 시간, 맞춤형 설정 가능 |
Off 시간
납Px 공구 미사용 시, Off 시간이 종료되면 납Px 공구가 더 이상 가열되지 않습니다. 스탠바이 기능 설정 여부에 관계없이 온도에 따라 차단됩니다. 실제 온도는 깜박이는 상태로 표시되며 잔류 열 표시기 역할을 합니다. 디스플레이에 „AUTO-OFF“ 표시가 나타납니다.
납Px 공구가 식는 동안 잔열이 표시됩니다.
디스플레이에,Cooling' 표시가 깜박입니다. COOLING
온도가 50°C (122°F) 이하로 떨어지면, 디스플레에, Off 표시가 나타나고 백라이트가 꺼집니다.
UP 버튼과 DOWN 버튼을 동시에 누르면 Off 상태가 종료됩니다.
| 옵션 12 | 설명 |
| OFFOff 시간 꺼짐 (초기 설정 10 min) | |
| 1-999 min Off 시간, 맞춤형 설정 가능 | |
Window 기능
옵션 1 (초기 설정):
무전위 스위치 출력을 ES FE로 설정하십시오.
잠금' 기능으로 인해 온도 범위는 ± 1-99 °C (±1-180 °F)로 제한되어 있습니다.
잠금 온도는 설정 가능한 온도 범위의 중간을 표시합니다.
옵션 2:
무전위 스위치 출력을 ES rob으로 설정하십시오.
설정되어 있는 잠금 온도로 인해 WINDOW 기능을 사용하여 온도 범위를 ±1-99 °C (±1-180 °F)로 조정할 수 있습니다. 실측 온도가 범위 이내에 있는 경우, 무전위 접점(옵토 커플러 출력)이 연결됩니다.
| 옵션 12 | 설명 |
| OFFWindow 기능 꺼짐 (초기 설정 OFF) | |
| 1-99 °C | Window 기능, 맞춤형 설정 가능 |
| 1-180 °F | |
LOCK
스테이션 잠금 잠금 상태에서는 장치 설정을 변경할 수 없습니다.
예외 1: 고정 온도 버튼 작동됨.
예외 2: Window 기능 옵션 1.
잠금 모드가 해제되기 전에는 다른 설정을 변경할 수 없습니다.
스테이션 잠금
UP/DOWN 버튼을 사용하여 세 자리 잠금 코드(001-999)를 설정하고, 메뉴 버튼을 눌러 적용하십시오.
잠금 상태가 활성화되었습니다(디스플레이 상에서 자물쇠 모양 볼 수 있음).
스테이션 잠금해제
메뉴 버튼을 누르십시오. 디스플레이에 ,ON' 표시가 나타납니다.
세 자리 잠금 코드를 설정하십시오.
메뉴 버튼을 누르면 코드가 적용됩니다.
코드를 잊어버리셨습니까?
고객 서비스에 문의하십시오: tech-
nical-service@weller-tools.com
OFFSET ±↑
오프셋
납喵 인두의 실제 온도는 온도 편차를 입력하여 ±40℃(±72°F) 정도 조정할 수 있습니다.
°C °F
°C °F
온도 표시 단위 변경.
| 옵션 설명 | |
| °C 섭씨 | |
| °F 화씨 |
메뉴 2
채널을 선택하십시오.
메뉴 버튼을 길게(3초) 누르면 선택한 채널의 메뉴 2로 이동합니다.
메뉴 설정 시, 앞서 어떤 채널을 선택했었는지 확인하십시오. 미리 선택한 채널이 디스플레이에 표시됩니다.
채널이 표시되지 않을 경우, 변경 사항이 장치 전체에 적용됩니다.
고정 온도
개별 설정 가능한 두 개의 고정 온도를 활성화합니다.
| 옵션 12 | 설명 |
| ON 고정 온도 | 켜짐 |
OFF고정 온도 꺼짐 (초기 설정)
고정 온도가 활성화되어 있을 경우, UP 버튼과 DOWN 버튼을 사용하여 고정 온도를 선택하여 변경할 수 있습니다.
후방 조명등
| 옵션 설명 | |
| 0-100% LCD | 밝기 (초기 설정 80%) |
무전위 변속 출력
Zero Smog 출력 또는 로봇 출력 선택
| 옵션 1 2 | 설명 |
| ES FE Zero Smog 출력 켜짐 (초기 설정) | |
| ES rob 로봇 출력 켜짐 | |
민감도
| 옵션 설명 | |
| 1 ——— | 둔감함 – (오래 지속되는) 강한 움직임에 반응 |
| 2 | ⋮ |
| 3 | 표준 (초기 설정) |
| 4 | ⋮ |
| 5 | 민감함 - (지속 시간이 짧은) 약한 움직임에 반응 |
예:

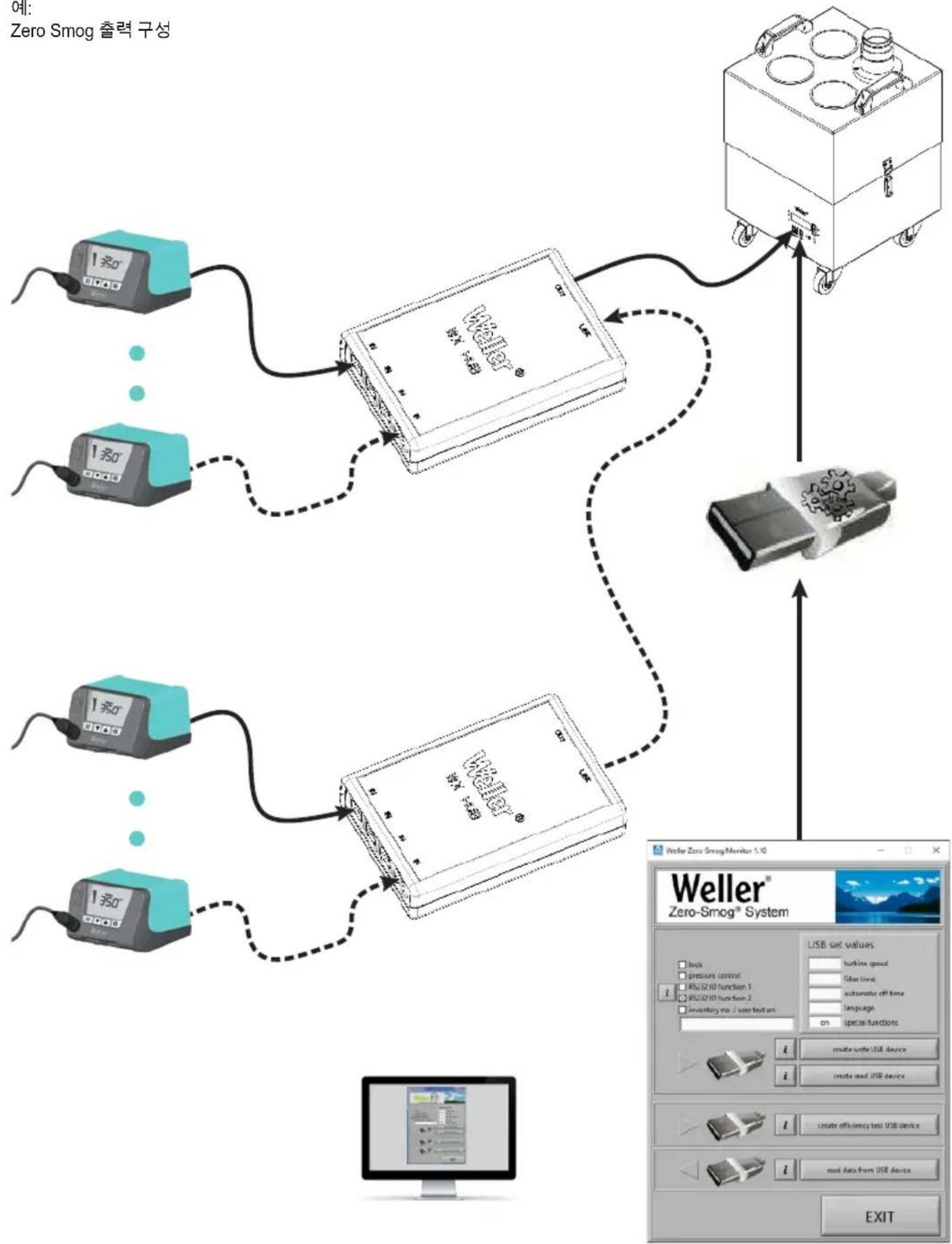

Zero Smog 출력 구성
초기 설정으로 리셋
켜기: Exit, UP, DOWN 버튼을 3초간 누르십시오.

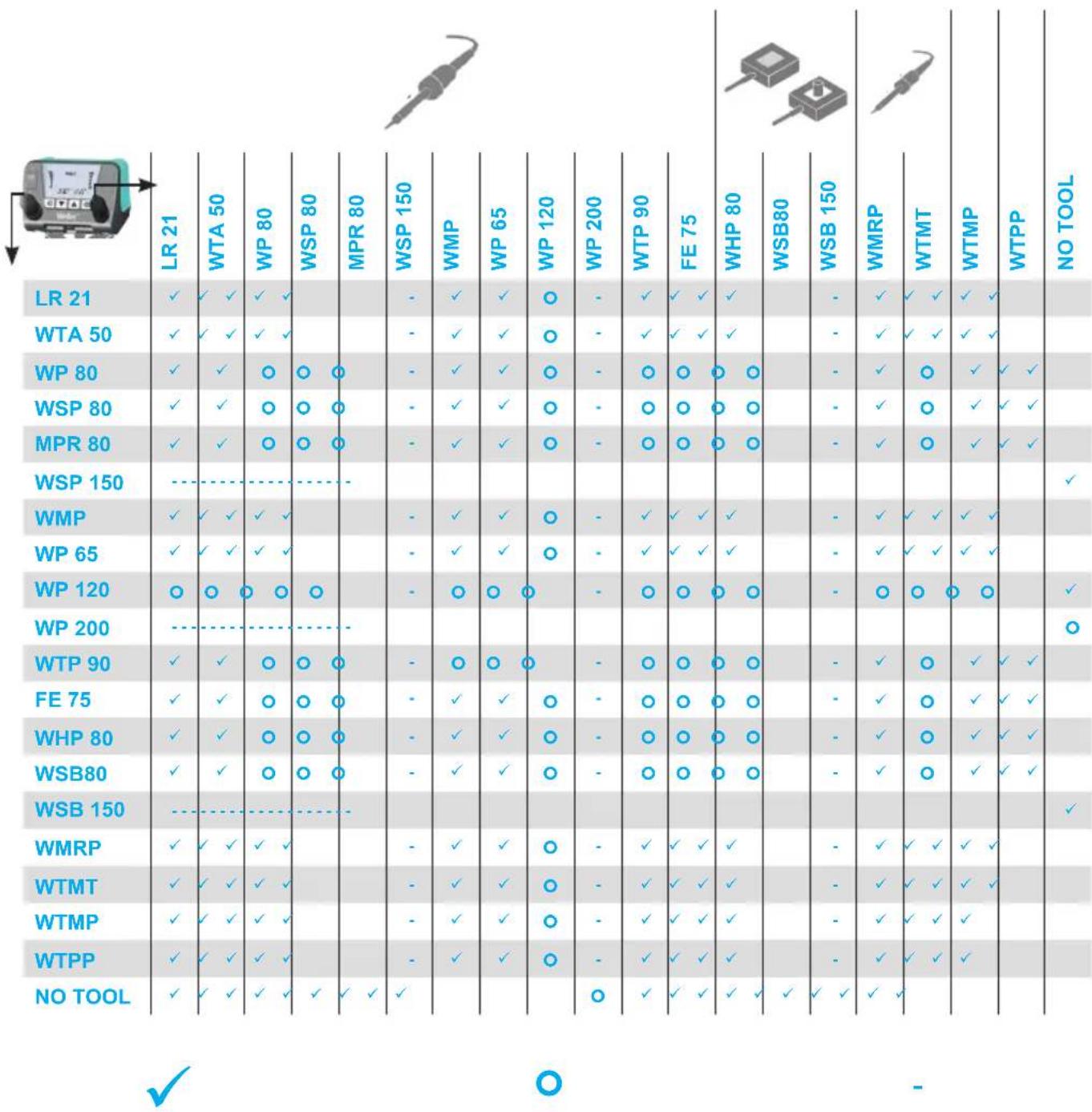

공구 인식 및 과부하 제한
WT 2M은 연결된 공구에 해당 매개변수를 자동으로 할당하는 자동 도구 인식 기능을 갖추고 있습니다. 스테이션의 과부하를 방지하기 위해서 호환되는 공구만 지원합니다.
자유로운 작동 기능 150 W까지 출력 감소 공구 결합 불가능

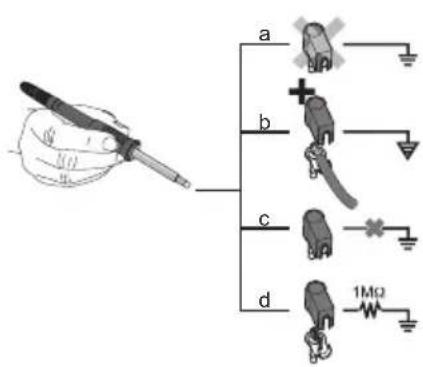

전압 등화
3.5 mm 책 소켓을 연결하여 4가지 버전으로 사용할 수 있습니다.
| a | 안정적인 접지 컨넥터 미포함(출고 시 상태). |
| b | 전압 등화 컨넥터 사용, 센터 접점의 보상 케이블. |
| c | 무전위 컨넥터 포함 |
| d | 부드러운 접지 컨넥터 및 납Px 처리된 저항기 포함. 선택한 저항기를 통해 접지 |
납喵 및 땐납 제거
연결되어 있는 납댐 공구의 사용 설명서 내용에 따라 납댐 작업을 진행하십시오.
납댐 인두 취급 방법
- 첫 번째 가열 시 땈납이 붙어 있는 납댐 인두를 약간 적시십시오. 이를 통해 보관으로 인해 발생하는 납댐 인두의 산화 물층과 오염물이 제거됩니다.
- 납댐 작업 정지 시 및 납댐인두 보관 전에 납댐 인두에 주석 도금이 잘 되었는지 확인하십시오.
·부식성이 너무 강한 플럭스는 사용하지 마십시오.
·납댐 인두가 올바르게 안착되었는지 항상 확인하십시오.
·작동온도를 최대한 낮게 선택하십시오.
·활용도를 최대한으로 높일 수 있도록 납댐 인두 모양을 선택하십시오.
보편적인 규칙: 대략 납댐 패드와 비슷한 크기
-납댐 인두에 아연을 도금하여 납댐 인두와 납댐부 사이의 넓은 면적에 열이 전달되도록 하십시오.
- 작업 중단 시간이 길어지면 납Px 시스템의 전원을 끄거나 또는 사용하지 않을 경우 Weller에서 제공하는 온도를 낮추는 기능을 사용하십시오.
- 납댐인두를 장시간 보관하기 전에 납댐 인두에 떼납으로 코팅막을 형성합니다.
·喵납을 납喵 인두가 아니라 납喵부에 직접 올려두십시오.
·납댐 인두와 부속 공구를 교환하십시오.
·납喵 인두에 어떠한 물리적인 힘도 가하지 마십시오.
지침
컨트롤 유닛이 중간 납댐 침 크기게 맞춰 조정되었습니다. 침 교체 또는 다른 침 모양 사용으로 인해 편차가 발생할 수 있습니다.
오류 메시지
| 메세지/증상 가능한 원인 구조조치 | ||
| • 디스플레이 ,---’ | • 공구가 감지되지 않음• 공구에 결함 있음• 호환되지 않는 공구입니다. | • 기기에서 공구 연결부를 점검하십시오.• 연결된 공구를 점검하십시오. |
| • 디스플레이 기능 없음 (디스플레이 OFF) | • 전압 없음 | • 전원 스위치를 쳸십시오.• 전압을 확인하십시오.• 기기의 퓨즈를 점검하십시오. |
| • 꺼짐 | • 스테이션이 스탠바이 모드 또는 Off 모드 상태입니다. | • Up 버튼 또는 Down 버튼을 눌러 납peech 공구를 다시 작동시키십시오. |
| • 공구가 차가운 상태입니다. | • 스테이션이 스탠바이 모드 또는 Off 모드 상태입니다. | • 펜슬을 움직이십시오.• Up 버튼 또는 Down 버튼을 눌러 납peech 공구를 다시 작동시키십시오. |
| • 디스플레이에 온도 표시• 공구가 차가운 상태입니다. | • 히터 고장 | • 납peech 공구 점검/교체 |
| • 스테이션이 평소처럼 작동하지 않습니다. | • 매개변수가 올바르지 않습니다. | • 스테이션을 공장 설정으로 리셋하십시오. |
| • 설정을 변경할 수 없습니다. | • 스테이션이 잠금 상태입니다. | • 스테이션 잠금해제 |
| • Zero Smog 작동되지 않음 | • 전압 없음• 신호 없음 | • 전원 공급 상태를 점검하십시오.• 인터페이스 배선을 점검하십시오.• 인터페이스 설정을 점검하십시오. |
