Tip de produs	Stație de lipit profesională
Marcă	Weller
Model	WT2010M
Afișaj	LCD cu retroiluminare reglabilă (0-100%)
Interval de temperatură	100-300 °C (200-600 °F)
Temperatură de stand-by	Reglabil OFF sau 1-99 min (temperatură implicită 180 °C / 360 °F)
Timp de oprire automată (Auto OFF)	Reglabil OFF sau 1-999 min (implicit 10 min)
Funcție de blocare (LOCK)	Cod din 3 cifre (001-999)
Compensare de potențial	4 moduri: împământare directă, cu conector, fără potențial, indirectă cu rezistență
Ieșire de comutație liberă de potențial	Selectabil Zero Smog (ES FE) sau robot (ES rob)
Detectare automată a sculei	Da, cu limitare de putere la 150 W pentru scule necompatibile
Temperaturi fixe	2 temperaturi fixe activabile individual
Offset de temperatură	±40 °C (±72 °F)
Funcția Window (fereastră de temperatură)	Reglabil ±1-99 °C (±1-180 °F)
Sensibilitatea senzorului de mișcare	5 niveluri (1: insensibil la 5: foarte sensibil)
Resetare din fabrică	Prin apăsare simultană a tastelor Exit, UP și DOWN la pornire
Conexiune pentru compensare de potențial	Mufă jack 3,5 mm
Întreținerea vârfului	Cositoriți regulat, folosiți un flux neagresiv, alegeți o temperatură scăzută
Mesaje de eroare afișate	"- - -" (sculă nedetectată), "OFF" (stand-by/oprit), afișaj intermitent (încălzire dezactivată)
Serviciu clienți	[e-mail]

Întrebări frecvente - WT2010M Weller

Cum reglez temperatura stației Weller WT2010M ?

Utilizați tastele UP și DOWN pentru a ajusta temperatura. Apăsați tasta Menu pentru a accesa setările avansate.

Cum activez blocarea (LOCK) a stației?

În meniu, setați codul de blocare din trei cifre (001-999) și validați cu tasta Menu. Un lacăt apare pe ecran.

Ce fac dacă am uitat codul de blocare?

Contactați serviciul clienți Weller la adresa [e-mail] pentru ajutor.

Ce înseamnă afișajul '- - -' pe ecran?

Aceasta indică faptul că scula nu este detectată, este defectă sau necompatibilă. Verificați conexiunea și starea sculei.

Cum funcționează funcția de stand-by?

Temperatura de stand-by poate fi reglată (OFF sau 1-99 min). Scula intră în stand-by după inactivitate. Senzorul de mișcare sau tastele UP/DOWN o reactivează.

Cum dezactivez oprirea automată (Auto OFF)?

În meniu, setați opțiunea Timp OFF pe OFF. În caz contrar, scula se oprește după întârzierea setată (implicit 10 min).

Cum resetez stația la setările din fabrică?

Apăsați și mențineți apăsate tastele Exit, UP și DOWN simultan timp de 3 secunde la pornire.

Cum folosesc compensarea de potențial?

Utilizați mufa jack 3,5 mm pentru a conecta un cablu de compensare. Patru moduri sunt disponibile: împământare directă, cu conector, fără potențial sau indirectă cu rezistență.

Cum activez temperaturile fixe?

În meniul 2, setați opțiunea Temperaturi fixe pe ON. Apoi folosiți tastele UP/DOWN pentru a selecta și modifica cele două temperaturi presetate.

Care sunt sfaturile de întreținere pentru vârfuri?

Cositoriți întotdeauna vârful înainte de prima utilizare și în timpul pauzelor. Folosiți un flux neagresiv, alegeți o temperatură scăzută și un vârf adecvat pentru lipire. Nu aplicați forță mecanică.

MANUAL DE UTILIZARE WT2010M Weller

Prin actionarea tastei meniului ajungeți în meniul 1

Prin atingerea tastei de meniu, accesati meniul canalului selectat anterior.

Asigurați-vă întotdeauna că ați selectat corect canalul dorit. Canalul selectat anterior este prezentat pe afișaj.

Dacă nu este afișat niciun canal, modificările se aplică la nivelul întregului aparat.

Temperatura de standby

Temperatura Standby este o valoare reglabilă la care este reglată scula de lipire metalică în caz de neutilizare.

Optiune Descriere
OFF Standby dezactivat (Setare din fabrică 180°C (360°F)
100-300 °C200-600 °F	Temperatura de standby, reglabil individual

Timpul de standby (Oprirea temperaturii)

La sculele de lipire metalică cu senzorul de utilizare în mâner, scula de lipire metalică este setată conform timpului Standby presetat pe temperatura Standby în caz de neutilizare. Senzorul integrat în sculă identifică schimbarea de stare și dezactivează starea de standby imediat ce scula va fi mișcată.

La sculele de lipire metalică fără senzor de utilizare, scula de lipire metalică, dacă nu este lipită la cald, este setată conform timpului Standby presetat pe temperatura Standby în caz de neutilizare.

Apăsarea tastei Up și Down încheie starea Standby.

(Cu exceptia WMRP, WMRT, acestea sunt reglate prin intermediul unui contact magnetic.)

Optiune Descriere

OFF Standby dezactivat (Setare din fabrică 2 min)

1-99 min Timpul de standby, reglabil individual

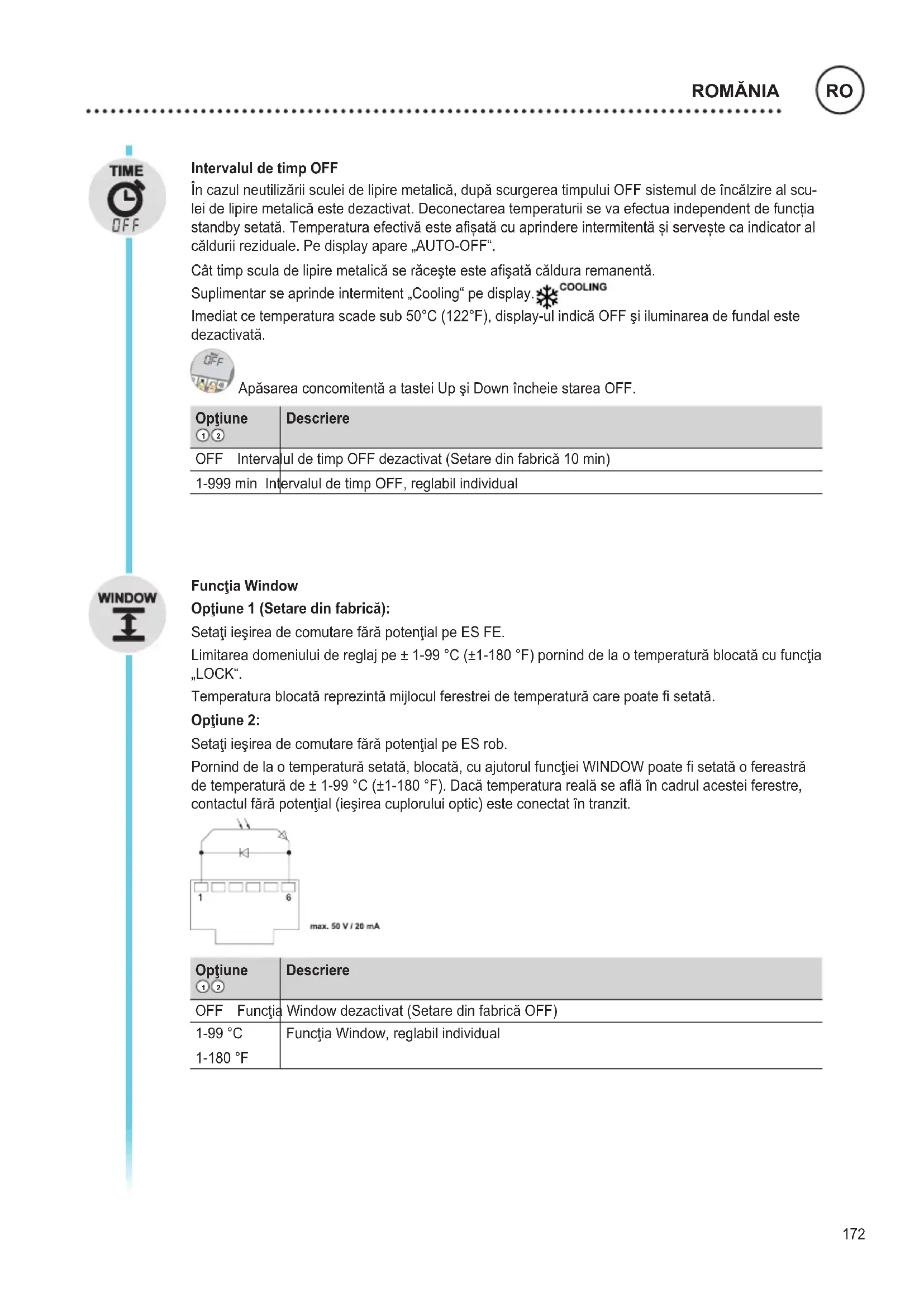

Intervalul de timp OFF

În cazul neutilizării sculei de lipire metalică, după scurgerea timpului OFF sistemul de încălzire al sculei de lipire metalică este dezactivat. Deconectarea temperaturii se va efectua independent de funcția standby setată. Temperatura efectivă este afişată cu aprindere intermitentă și servește ca indicator al căldurii reziduale. Pe display apare „AUTO-OFF“.

Cât timp scula de lipire metalică se răcește este afișată căldura remanentă.

Suplimentar se aprinde intermitent „Cooling“ pe display. COOLING

Imediat ce temperatura scade sub 50°C (122°F), display-ul indică OFF și iluminarea de fundal este dezactivată.

Apăsarea concomitentă a tastei Up și Down încheie starea OFF.

Optiune1 2	Descriere
OFF Intervalul de timp OFF dezactivat (Setare din fabrică 10 min)
1-999 min Intervalul de timp OFF, reglabil individual

Funcția Window

Optiune 1 (Setare din fabrică):

Setați ieșirea de comutare fără potențial pe ES FE.

Limitarea domeniului de reglaj pe ± 1-99 °C (±1-180 °F) pornind de la o temperatură blocată cu funcția „LOCK“.

Temperatura blocată reprezintă mijlocul ferestreii de temperatură care poate fi setată.

Optiune 2:

Setați ieșirea de comutare fără potențial pe ES rob.

Pornind de la o temperatură setată, blocată, cu ajutorul funcției WINDOW poate fi setată o fereastră de temperatură de ± 1-99 °C (±1-180 °F). Dacă temperatura reală se află în cadrul acestei ferestre, contactul fără potențial (ieșirea cuplorului optic) este conectat în tranzit.

Optiune12	Descriere
OFF Functia	Window dezactivat (Setare din fabrică OFF)
1-99 °C	Functia Window, reglabil individual
1-180 °F

LOCK

Blocarea stației. După blocare nu mai sunt posibile modificări ale setărilor pe aparat.

Exceptia 1: Taste ale temperaturii fixe activate.

Exceptia 2: Functia Window Optiune 1.

Niciuna dintre celelalte setări nu mai poate fi ajustată până în momentul deblocării.

Blocarea stației

Setați codul de blocare dorit, format din trei cifre (între 001-999) și confirmați cu tasta meniului.

Blocarea este activă (pe display se poate vedea un lacăt).

Deblocarea statiei

Apăsați tasta meniului. Pe display apare ON

Setați codul de blocare format din trei cifre.

Confirmați codul cu tasta meniului.

Ați uitat codul?

Vă rugăm să vă adresați centrului nostru de service pentru clienti: [e-mail]

Offset

Prin introducerea unei abateri de temperatură, temperatura efectivă a vârfului de lipit poate fi ajustată cu ± 40 °C (± 72 °F).

°C °F

Comutarea unității de temperatură.

Optiune Descriere
°C Celsius
°F Fahrenheit

Meniul 2

Selectați canalul dorit.

Prin actionarea îndelungată (timp de 3 secunde) a tastei de meniu accesăți meniul 2 al canale-lor dorite.

Asigurați-vă întotdeauna că ați selectat corect canalul dorit. Canalul selectat anterior este prezentat pe afișaj.

Dacă nu este afișat niciun canal, modificările se aplică la nivelul întregului aparat.

Temperaturi fixe

Activarea celor 2 temperaturi fixe reglabile individual.

Optiune12	Descriere
ON Temperaturi fixe activat
OFF Temperaturi fixe dezactivat (Setare din fabrică)

Dacă temperaturile fixe sunt activate, acestea pot fi selectate și modificate cu tastele Up și Down.

Illuminat de fond

Optiune Descriere

0-100% Luminozitate LCD (Setare din fabrică 80%)

leşire de comutare fără potențial

Selectarea ieşirii Zero Smog sau ieşirii robotului

Opțiune12	Descriere
ES FE leșirea Zero Smog activată (Setare din fabrică)
ES rob leșirea robotului activată

Sensibilitate

Opțiune Descriere
1	Insensibil – reacționează la mișcare puternică (lungă)
2	⋮
3	Standard (setare din fabrică)
4	⋮
5	Sensibil - reacționează la mișcare ușoară (scurtă)

Exemplul

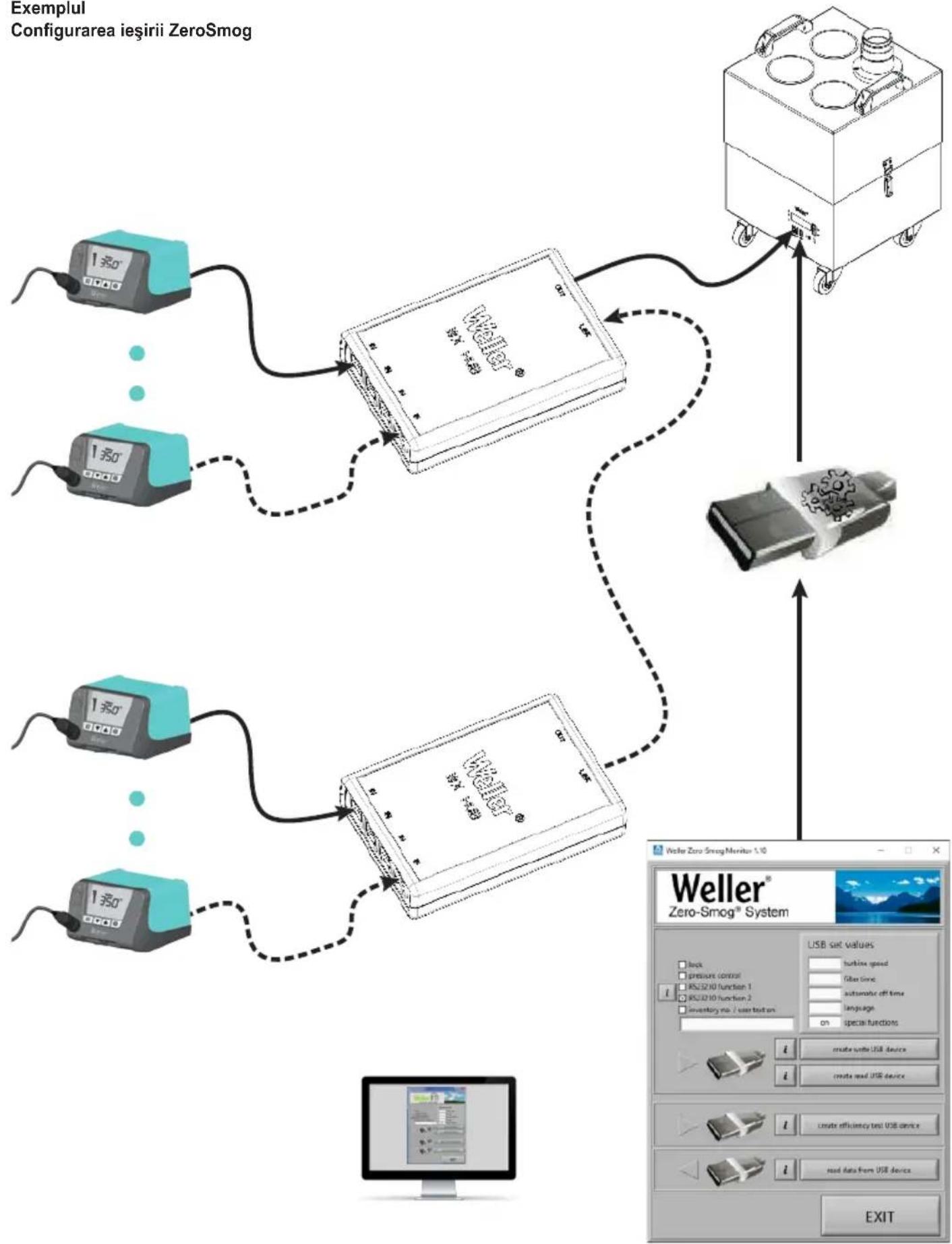

Configurarea ieşirii ZeroSmog

Resetarea la setările din fabrică

La conectare: Apăsați Exit, Up și Down 3 secunde

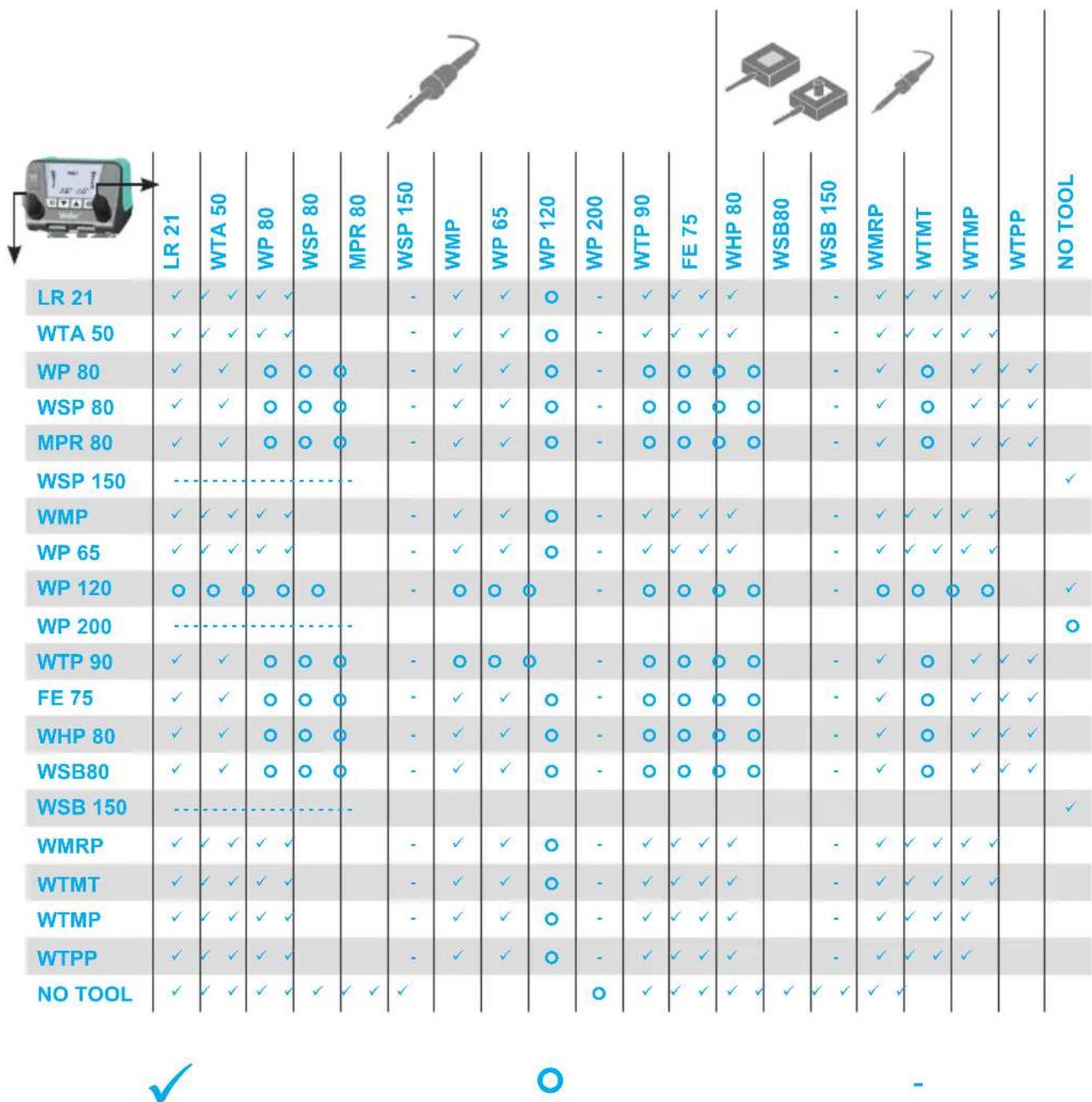

Identificarea sculei și limitarea suprasarcinii

WT 2M dispune de un sistem automat de identificare a sculei care atribuie sculei respective racordate parametrii de reglaj corespunzători. Pentru a preveni suprasolicitarea unei stații, sunt susținute numai sculele compatibile:

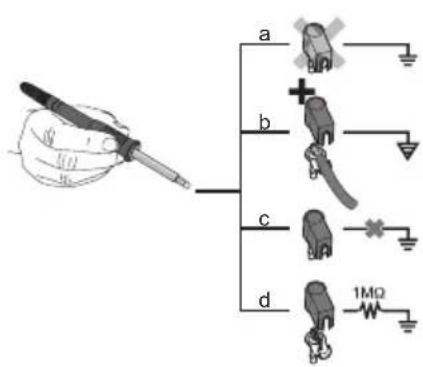

Egalizare de potențial

Prin comutarea diferită a mufei mamă cu clichet de 3,5 mm, sunt posibile 4 variante:

a Cu	împământare directă	Fără fișă (starea de livrare).
b Egalizare de potențial Cu fișă, circuit de egalizare la contactul central.
c Fără potențial Cu fișă
d Cu	împământare indirectă	Cu fișă și rezistență integrată lipită cu aliaj.Împământare prin rezistența aleasă

Lipirea cu aliaj și dezlipirea

Executați lucrările de lipire conform manualului de utilizare al sculei de lipire cu aliaj atașate.

Manevrarea vârfurilor de lipit

• La prima încălzire, umectați cu aliaj de lipit vârful de lipit selectiv și cu cositorire. Se înlătură astfel straturile de oxid apărute pe durata depozitării și impuritățile de pe vârful de lipit.
• În pauzele pe durata cărora nu se realizează lucrări de lipire și înainte de depunerea letconului, aveți în vedere ca vârful de lipit să fie bine cositorit.
• Nu utilizati fondant agresiv.
• Acordati atenție întotdeauna așezării conform prescripțiilor a vârfurilor de lipit.
• Alegeți temperatura de lucru cât mai scăzută posibil.
• Alegeți cea mai mare formă posibilă a vârfului de lipit pentru domeniul aplicativ respectiv Regulă empirică: de mărime aprox. egală cu padul de lipire cu aliaj.
• Asigurați un transfer termic pe o suprafață cât mai mare posibil între vârful de lipit și punctul de lipire cu aliaj,

cositorind bine vârful de lipit.

• Deconectați sistemul de lipire cu aliaj pe durata pauzelor de lucru mai lungi sau utilizați funcția Weller pentru scăderea temperaturii în caz de nefolosire.
• Umectați vârful cu aliaj de lipit, înainte de a depozita letconul pentru un interval de timp mai lung.
• Aplicați aliajul de lipit direct pe punctul de lipire, nu pe vârful de lipit.
• Înlocuiti vârfurile de lipit cu scula corespunzătoare.
• Nu exercitați forțe mecanice pe vârful de lipit.

Indicatie

Aparatele de comandă au fost ajustate pentru un vârf de lipit mediu. Prin înlocuirea vârfului sau prin utilizarea altor forme de vârf, pot apărea abateri.

Mesaje de defectiune și remedierea defectiunilor

Mesaj/simptom Cauză posibilă	Măsuri de soluționare
• Afișare „- - -“ • Scula nu a fost	detectată• Sculă defectă• Sculă incompatibilă	• Verificați racordul sculei la aparat• Verificați scula racordată
• Display-ul nu funcționează (afișa OFF)	• Nu este tensiune de la rețea	• Conectați comutatorul de rețea• Verificați tensiunea de la rețea• Verificați siguranța aparatului
• OFF	• Stația se află în modul Standby sau OFF	• Cu tastele Up sau Down reactivarea sculei de lipire metalică
• Scula rămâne rece	• Stația se află în modul Standby sau OFF	• Mișcarea letconului• Cu tastele Up sau Down reactivarea sculei de lipire metalică
• Indicatorul de temperatură în display• Scula rămâne rece	• Sistemul de încălzire defect	• Verificarea / înlocuirea sculei de lipire metalice
• Stația nu funcționează ca de obicei	• Parametrii modificați	• Resetarea stației la reglajele din fabricație
• Modificările setărilor imposibile	• Stație blocată • Deblocarea stației
• Zero Smog nu pornește • Nu	este tensiune de la rețea• Niciun semnal existent	• Verificarea alimentării la rețea• Verificarea cablajului pentru interfețe• Verificarea setărilor interfeței
