Toote tüüp	Professionaalne jootmisjaam
Kaubamärk	Weller
Mudel	WT2010M
Kuva	Reguleeritava taustvalgusega LCD (0-100%)
Temperatuurivahemik	100-300 °C (200-600 °F)
Oleku temperatuur (Stand-by)	Reguleeritav OFF või 1-99 min (vaiketemperatuur 180 °C / 360 °F)
Automaatne väljalülitusaeg (Auto OFF)	Reguleeritav OFF või 1-999 min (vaikimisi 10 min)
Lukustusfunktsioon (LOCK)	3-kohaline kood (001-999)
Potentsiaali kompenseerimine	4 režiimi: otsene maandus, pistikuga, ilma potentsiaalita, kaudne takistusega
Potentsiaalivaba lülitusväljund	Valitav Zero Smog (ES FE) või robot (ES rob)
Tööriista automaatne tuvastamine	Jah, võimsuse piiranguga 150 W mitteühilduvate tööriistade korral
Püsitemperatuurid	2 individuaalselt aktiveeritavat püsitemperatuuri
Temperatuuri nihe	±40 °C (±72 °F)
Akna funktsioon (temperatuuriaken)	Reguleeritav ±1-99 °C (±1-180 °F)
Liikumisanduri tundlikkus	5 taset (1: tundetu kuni 5: väga tundlik)
Tehase lähtestamine	Vajutades samaaegselt klahve Exit, UP ja DOWN sisselülitamisel
Ühendus potentsiaali kompenseerimiseks	3,5 mm pesa
Otsaku hooldus	Regulaarselt tinatada, kasutada mitteagressiivset räbustit, valida madal temperatuur
Kuvatavad veateated	"- - -" (tööriista ei tuvastatud), "OFF" (ooterežiim/seiskamine), vilkuv ekraan (küte välja lülitatud)
Klienditeenindus	[e-mail]

Korduma kippuvad küsimused - WT2010M Weller

Kuidas reguleerida Weller WT2010M jaama temperatuuri?

Kasutage temperatuuri reguleerimiseks klahve UP ja DOWN. Täpsemate seadete juurde pääsemiseks vajutage klahvi Menu.

Kuidas aktiveerida jaama lukustus (LOCK)?

Menüüs seadistage kolmekohaline lukustuskood (001-999) ja kinnitage klahviga Menu. Ekraanile ilmub tabalukk.

Mida teha, kui olen unustanud oma lukustuskoodi?

Abi saamiseks võtke ühendust Welleri klienditeenindusega aadressil [e-mail].

Mida tähendab ekraanil kuvatav '- - -'?

See näitab, et tööriista ei tuvastata, see on vigane või mitteühilduv. Kontrollige ühendust ja tööriista seisukorda.

Kuidas töötab ooterežiimi funktsioon (Stand-by)?

Ootetemperatuuri saab reguleerida (OFF või 1-99 min). Tööriist läheb tegevusetuse järel ooterežiimi. Liikumisandur või klahvid UP/DOWN aktiveerivad selle uuesti.

Kuidas keelata automaatne väljalülitus (Auto OFF)?

Menüüs seadistage valik Temps OFF väärtusele OFF. Vastasel juhul lülitub tööriist pärast määratud ajavahemikku (tehas 10 min) välja.

Kuidas lähtestada jaam tehaseseadetele?

Hoidke sisselülitamisel 3 sekundit all klahve Exit, UP ja DOWN.

Kuidas kasutada potentsiaali kompenseerimist?

Kasutage kompensatsioonikaabli ühendamiseks 3,5 mm pesa. Saadaval on neli režiimi: otsene maandus, pistikuga, ilma potentsiaalita või kaudne takistusega.

Kuidas aktiveerida püsitemperatuure?

Menüüs 2 seadistage valik Températures fixes väärtusele ON. Seejärel kasutage kahe eelseadistatud temperatuuri valimiseks ja muutmiseks klahve UP/DOWN.

Millised on hooldusnõuanded otsakutele?

Tinatage otsakut alati enne esimest kasutamist ja pauside ajal. Kasutage mitteagressiivset räbustit, valige madal temperatuur ja jootmiseks sobiv otsak. Ärge rakendage mehaanilist jõudu.

KASUTUSJUHEND WT2010M Weller

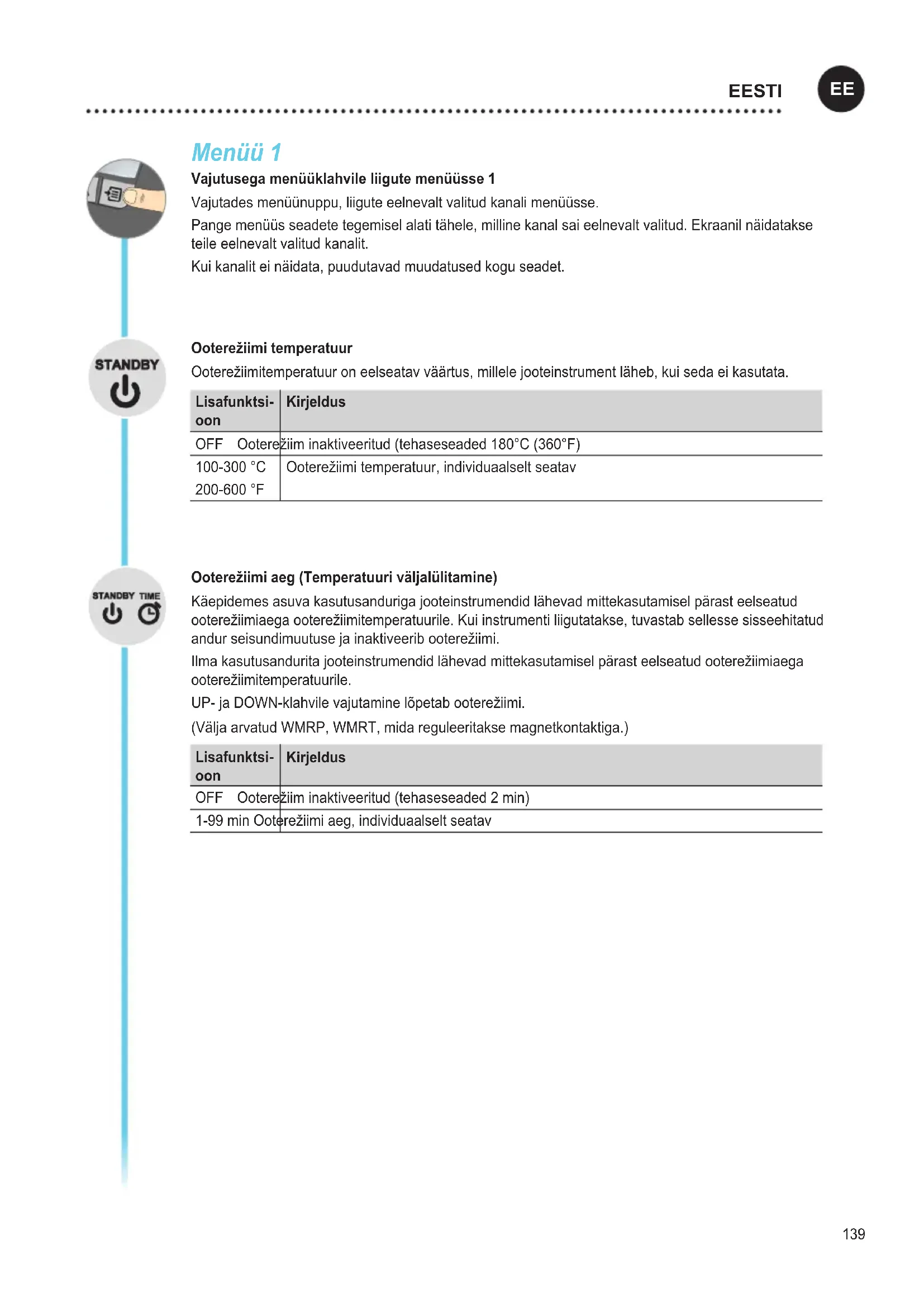

Vajutusega menüuklahvile liigute menüüsse 1

Vajutades menüünuppu, liigute eelnevalt valitud kanali menüüsse.

Pange menüüs seadete tegemisel alati tähele, milline kanal sai eelnevalt valitud. Ekraanil näidatakse teile eelnevalt valitud kanalit.

Kui kanalit ei näidata, puudutavad muudatused kogu seadet.

Ooterežiimi temperatuur

Ooterežiimitemperatuur on eelseatav väärtus, millele jooteinstrument läheb, kui seda ei kasutata.

Lisafunktsi-oon	Kirjeldus
OFF Ooterežiim inaktiveeritud (tehaseseaded 180°C (360°F)
100-300 °C200-600 °F	Ooterežiimi temperatuur, individuaalselt seatav

Ooterežiimi aeg (Temperatuuri väljalülitamine)

Käepidemes asuva kasutusanduriga jooteinstrumentid lähevad mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile. Kui instrumenti liigutatakse, tuvastab sellesse sisseehitatud andur seisundimuutuse ja inaktiveerib ooterežiimi.

Ilma kasutusandurita jooteinstrumendid lähevad mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile.

UP- ja DOWN-klahvile vajutamine lõpetab ooterežiimi.

(Välja arvatud WMRP, WMRT, mida reguleeritakse magnetkontaktiga.)

Lisafunktsi-oon	Kirjeldus
OFF Ooterežiim inaktiveeritud (tehaseseaded 2 min)
1-99 min Ooterežiimi aeg, individuaalselt seatav

OFF-aeg

Kui jooteinstrumenti ei kasutata, lülitub selle küte pärast OFF-aja möödumist välja. Temperatuuri väljalülitamine toimub söltumata ooteaja-funktsioonist. Reaaltemperatuur kuvatakse vilkuvalt ja seda kasutatakse jääksoojuse näiduna. Ekraanile ilmub „AUTO-OFF“.

Jooteinstrumendi jahtumise ajal kuvatakse jääksoojust.

Lisaks vilgub ekraanil „Cooling“. COOLING

Kui temperatuur jõuab alla 50 °C (122 °F), kuvatakse ekraanil OFF ja taustavalgustus lülitub välja.

Korraga UP- ja DOWN-klahvile vajutamine lõpetab OFF-seisundi.

Lisafunktsi-oon 12	Kirjeldus
OFF OFF-aeg inaktiveeritud (tehaseseaded 10 min)
1-999 min OFF-aeg, individuaalselt seatav

Window-funktsioon

Lisafunktsioon 1 (tehaseseaded):

Seadke potentsiaalivaba lülitusväljund ES FE-le.

Seadevahemiku piiramine ± 1–99 °C-le (± 1–180 °F), lähtudes funktsiooniga „LOCK“ lukustatud temperatuurist.

Seega kujutab lukustatud temperatuur endast seatava temperatuurivahemiku keskpunkti.

Lisafunktsioon 2:

Seadke potentsiaalivaba lülitusväljund ES rob-ile.

Lähtudes valitud, lukustatud temperatuurist, saab WINDOW-funktsiooni abil seada temperatuurivahemiku ± 1–99 °C (± 1–180 °F). Kui tegelik temperatuur on selles vahemikus, siis lülitub potentsiaalivaba kontakt (optokoppleri väljund) sisse.

Lisafunktsioon 12	Kirjeldus
OFF Window-funktsioon inaktiveeritud (tehaseseaded OFF)
1-99 °C	Window-funktsioon, individuaalselt seatav
1-180 °F

LOCK

Erand 2: Window-funktsioon Lisafunktsioon 1.

Kõiki teisi valikuid ei saa kuni lukustuse vabastamiseni enam muuta.

Seadke soovitud kolmekohaline lukustuskood (001 ja 999 vahel) ja kinnitage menüüklahviga.

Lukustuson aktiivne (ekraanil on näha lukk).

Jootejaama lukustuse avamine

Vajutage menüuklahvile. Ekraanil kuvatakse ON

Kinnitage kood menüüklahviga.

Kas kood on ununenud?

Pöörduge palun meie klienditeen-induse poole: [e-mail]

Ofset

Jooteotsiku reaalset temperatuuri saab temperatuuri-ofseti sisestamisega korrigeerida ± 40 °C (± 72 °F) võrra.

°C °F

Temperatuuriploki ümberlülitamine.

Lisafunktsi- oon	Kirjeldus
°C Celsius
°F Fahrenheit

Menüü 2

Valige soovitud kanal.

Menüünupu pikema vajutusega (3 s) liigute soovitud kanali menüüsse 2.

Pange menüüs seadete tegemisel alati tähele, milline kanal sai eelnevalt valitud. Ekraanil näidatakse teile eelnevalt valitud kanalit.

Kui kanalit ei näidata, puudutavad muudatused kogu seadet.

Temperatuurikonstandid

Kahe individuaalselt seatava temperatuurikonstandi aktiveerimine.

Lisafunktsi-oon 12	Kirjeldus
ON Temperatuurikonstandid aktiveeritud
OFF Temperatuurikonstandid inaktiveeritud (tehaseseaded)

Potentsiaalivaba lülitusväljund

Väljundi Zero Smog või robotiväljundi valik

Lisafunktsi-oon 12	Kirjeldus
ES FE Väljund Zero Smog aktiveeritud (tehaseseaded)
ES rob Robotiväljund aktiveeritud

Tundlikkus

Lisafunktsi-oon	Kirjeldus
1 ————	Vähetundlik – reageerib tugevale (pikale) liikumisele
2	⋮
3 -Standard (tehaseseade)
4	⋮
5 -Tundlik - reageerib kergele (lühidale) liikumisele

Näide

Väljundi ZeroSmog konfiguratsioon

Tehaseseadete taastamine

Sisselülitamisel: vajutage Exit, UP ja DOWN 3 sekundit

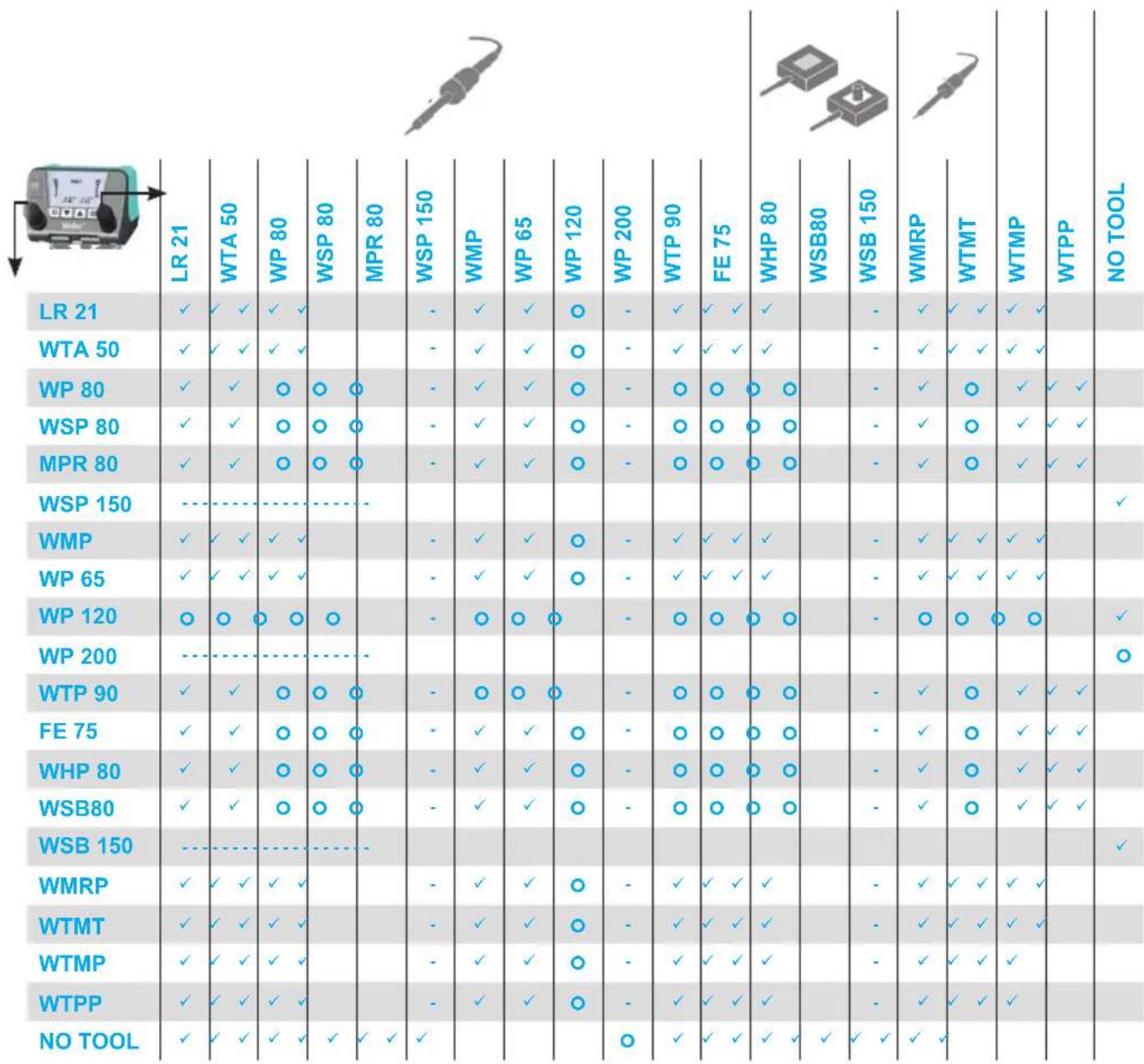

Instrumendituvastus ja ülekoormuse piirang

WT 2M on varustatud automaatse instrumendituvastusega, mis määrab parajasti ühendatud instrumendile vastavad seadeparameetrid. Jootejaama ülekoormuse vältimiseks toetatakse ainult ühilduvaid instrumente:

Piiranguteta talitlus
Võimsuse vähendamine väärtusele 150 W
Tööriistu ei saa omavahel kombinee-rida

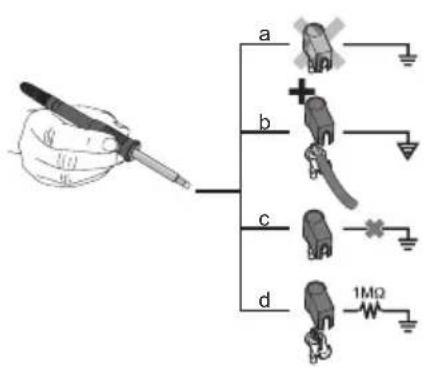

Potentsiaalide ühtlustuspuks

3,5 mm lülituspuksi erineva lülitamisega on võimalikud 4 varianti:

a Püsivalt maandatud Ilma	Pistikuta (tarneolek).
b Potentsiaalide ühtlustuspuks	Pistikuga, ühtlustusjuhe keskkontaktis.
c Potentsiaalivaba Pistikuga
d Pehmelt maandatud Pistiku ja külgejoodetud takistiga. Maandamine valitud takistiga.

Jootmine ja lahtijootmine

Jootmistöödel lähtuge hetkel ühendatud jooteinstrumendi kasutusjuhendist.

Jooteotsikute käsitsemine

• Kastke esimesel kuumutamisel valitud tinatatav jooteotsik joodisesse. Tänu sellele kaovad jooteotsikult seadme hoidmisel kogunenud oksiidkihid ja mustus.
• Pöörake enne jootekolbi jootevaheajaks ohutusjuhikule asetamist tähelepanu sellele, et jootekolb oleks korralikult tinatatud.
• Ärge kasutage liiga tugevatoimelisi jooteräbusteid.
• Kontrollige alati jooteotsikute asendi öigsust.
• Valige võimalikult madal töötemperatuur.
• Valige tööks suurim võimalik jooteotsiku vorm Rusikareegel: umbes sama suur kui pastajoodis.
• Kuna jooteotsiku ja jootekoha vahel toimub suurepinnaline soojusülekanne, tinatage jooteotsikut korralikult.

• Lülitage pikemateks tööpausideks jootesüsteem välja või kasutage Welleri funktsiooni temperatuuri langetamiseks mittekasutamisel.

• Enne jootekolbi pikemat mittekasutamist kastke otsik joodisesse.
  • Viige joodis otse jootekohale, mitte jooteotsikule.

• Vahetage jooteotsikud selleks sobiva tööriistaga.
• Ärge kasutage jooteotsikul mehaanilist jõudu.

Juhis

Juhtseadmed on häälestatud keskmise suurusega jooteotsikute järgi. Otsikute vahetamisel või teise kujuga otsikute kasutamisel võib esineda hälbeid.

Veateated ja vigade kõrvaldamine

Teade/Sümptom Võimalik põhjus Abimeetmed
• Näit „- - -“ • Instrumenti ei tuvaastatud• Instrument on rikkis• Instrument ei ole ühilduv		• Kontrollige instrumenti ühendust seadmega• Kontrollige ühendatud instrumenti
• Ekraan ei tööta (Ekraan väljas)	• Võrgupinge puudub • Lülitage võrgulüliti sisse	• Kontrollige võrgupinget• Kontrollige seadme kaitset
• OFF	• Jootejaam on OFF- või ooterežiimil	• Reaktiveerige jooteinstrument klahviga UP või DOWN
• Instrument ei soojene	• Jootejaam on OFF- või ooterežiimil	• Liigutage kolbi• Reaktiveerige jooteinstrument klahviga UP või DOWN
• Temperatuurinäit ekraanil• Instrument ei soojene	• Vigane küte • Kontrollige jooteinstrumenti / vahetage jooteinstrument
• Jootejaam ei toimi harjumuspäraselt	• Parameetrid valesti seatud • Taastage jootejaama tehaseseaded
• Seadeid ei saa muuta	• Jootejaam on lukustatud	• Jootejaama lukustuse avamine
• Zero Smog ei käivitu • Võrgupinge puudub• Signaal puudub		• Kontrollige voolutoidet• Kontrollige liidese ühendusjuhtmeid• Kontrollige liidese seadeid
