ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS 16 S STEINEL

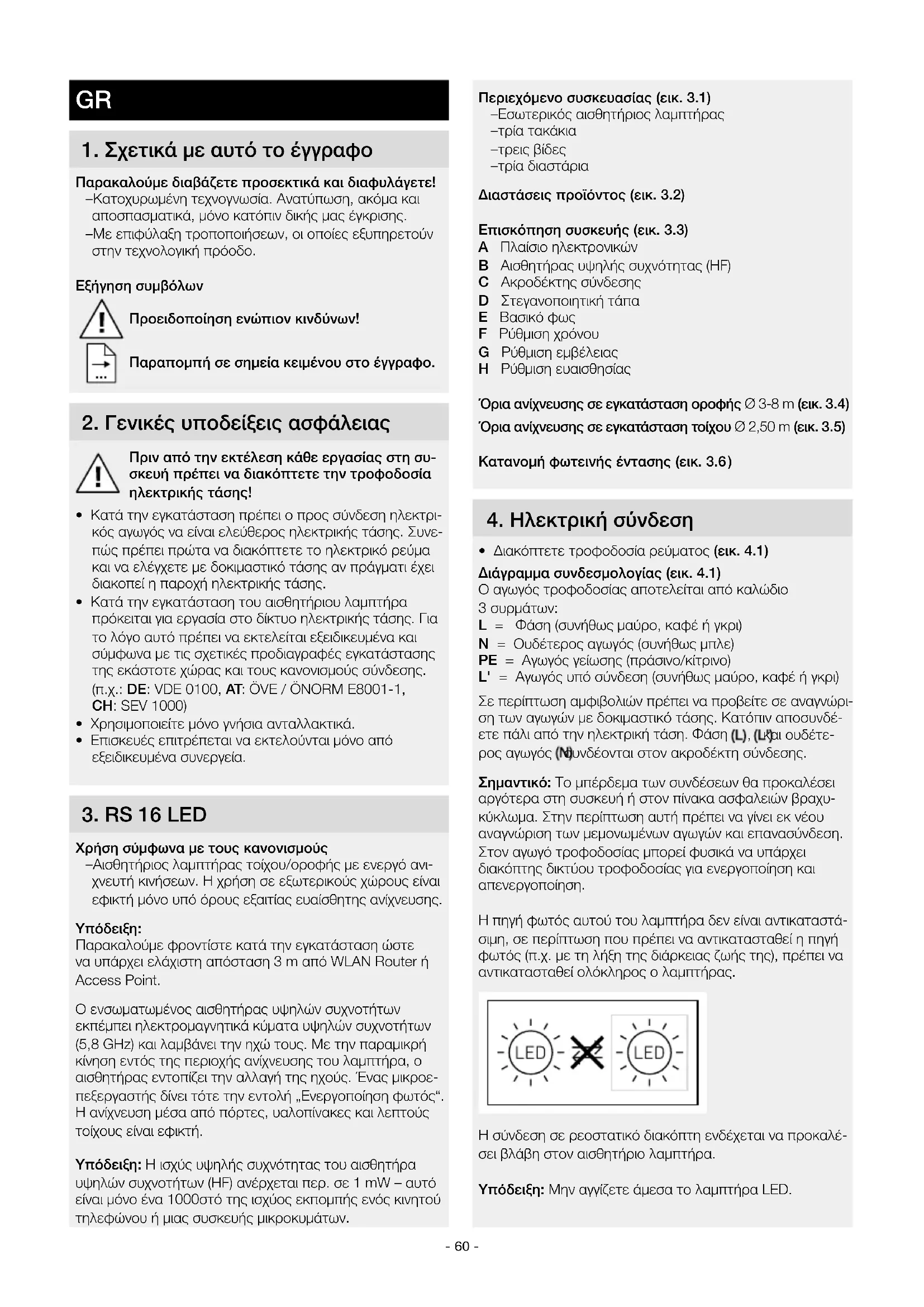

NO- 60 - Περιεχόμενο συσκευασίας (εικ. 3.1) – Εσωτερικός αισθητήριος λαμπτήρας – τρία τακάκια – τρεις βίδες – τρία διαστάρια Διαστάσεις προϊόντος (εικ. 3.2) Επισκόπηση συσκευής (εικ. 3.3) A Πλαίσιο ηλεκτρονικών B Αισθητήρας υψηλής συχνότητας (HF) C Ακροδέκτης σύνδεσης D Στεγανοποιητική τάπα E Βασικό φως F Ρύθμιση χρόνου G Ρύθμιση εμβέλειας H Ρύθμιση ευαισθησίας Όρια ανίχνευσης σε εγκατάσταση οροφής Ø 3-8m (εικ. 3.4) Όρια ανίχνευσης σε εγκατάσταση τοίχου Ø 2,50 m (εικ. 3.5) Κατανομή φωτεινής έντασης (εικ.3.6 )

4. Ηλεκτρική σύνδεση

• Διακόπτετε τροφοδοσία ρεύματος (εικ. 4.1) Διάγραμμα συνδεσμολογίας (εικ. 4.1) Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) L' = Αγωγός υπό σύνδεση (συνήθως μαύρο, καφέ ή γκρι) Σε περίπτωση αμφιβολιών πρέπει να προβείτε σε αναγνώρι- ση των αγωγών με δοκιμαστικό τάσης. Κατόπιν αποσυνδέ- ετε πάλι από την ηλεκτρική τάση. Φάση , και ουδέτε- ρος αγωγός συνδέονται στον ακροδέκτη σύνδεσης. Σημαντικό: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυ- κύκλωμα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου αναγνώριση των μεμονωμένων αγωγών και επανασύνδεση. Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση και απενεργοποίηση. Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικαταστά- σιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας. Η σύνδεση σε ρεοστατικό διακόπτη ενδέχεται να προκαλέ- σει βλάβη στον αισθητήριο λαμπτήρα. Υπόδειξη: Μην αγγίζετε άμεσα το λαμπτήρα LED.

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων Προειδοποίηση ενώπιον κινδύνων! Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συ- σκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρι- κός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνε- πώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

• Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης. (π.χ.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

Χρήση σύμφωνα με τους κανονισμούς – Αισθητήριος λαμπτήρας τοίχου/οροφής με ενεργό ανι- χνευτή κινήσεων. Η χρήση σε εξωτερικούς χώρους είναι εφικτή μόνο υπό όρους εξαιτίας ευαίσθητης ανίχνευσης.

Παρακαλούμε φροντίστε κατά την εγκατάσταση ώστε να υπάρχει ελάχιστη απόσταση 3 m από WLAN Router ή Access Point. Ο ενσωματωμένος αισθητήρας υψηλών συχνοτήτων εκπέμπει ηλεκτρομαγνητικά κύματα υψηλών συχνοτήτων (5,8GHz) και λαμβάνει την ηχώ τους. Με την παραμικρή κίνηση εντός της περιοχής ανίχνευσης του λαμπτήρα, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας μικροε- πεξεργαστής δίνει τότε την εντολή „Ενεργοποίηση φωτός“. Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή. Υπόδειξη: H ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνοτήτων (HF) ανέρχεται περ. σε 1 mW – αυτό είναι μόνο ένα 1000στό της ισχύος εκπομπής ενός κινητού τηλεφώνου ή μιας συσκευής μικροκυμάτων.- 61 -

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία της

• Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρέ- πει να προσέξετε ώστε η στερέωσή του να γίνει χωρίς να επιδέχεται κραδασμούς.

• Επιλέγετε κατάλληλο σημείο εγακτάστασης λαμβάνο- ντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων.

• Ακατάλληλο για εγκατάσταση οροφής με εξωτοίχιο αγωγό τροφοδοσίας (εικ.5.1) Βήματα εγκατάστασης

• Αποσπάτε καπάκι από πλαίσιο (εικ.5.2)

• Σημαδεύετε σημεία για τρύπες (εικ. 5.3)

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ. 5.4)

• Διατρήστε τάπα στεγανότητας για αγωγό τροφοδοσίας (εικ.5.5)

• Ενδοτοίχιος αγωγός (εικ. 5.6)

• Με διαστάρια σε εξωτοίχια εγκατάσταση (εικ. 5.7)

• Συνδέετε καλώδιο σύνδεσης (εικ. 5.8)

• Ενεργοποιείτε τροφοδοσία ρεύματος (εικ. 5.9)

• Κάνετε ρυθμίσεις ➜ "6. Λειτουργία"

• Προσαρμόζετε καπάκι (εικ. 5.9)

Ρυθμίσεις εργοστασίου Ρύθμιση ευαισθησίας: 2000Lux Ρύθμιση χρόνου: 5 δευτ. Ρύθμιση εμβέλειας: 8m Εφόσον εγκατασταθεί πλήρως το πλαίσιο και πραγματο- ποιηθεί η σύνδεση με το ηλεκτρικό δίκτυο, τότε ο αισθητή- ριος λαμπτήρας μπορεί να τεθεί σε λειτουργία. Όταν πρό- κειται για χειροκίνητη θέση σε λειτουργία του λαμπτήρα μέσω του διακόπτη φωτός απενεργοποιείται για τη φάση μέτρησης μετά από 10δευτ. και κατόπιν είναι σε ενέργεια για τη λειτουργία αισθητήρα. Η εκ νέου ενεργοποίηση του διακόπτη φωτός δεν είναι πλέον απαραίτητη. Ρυθμιστής (εικ. 6.1) Λειτουργία βασικού φωτός (εικ. 6.2/E) Η λειτουργία βασικού φωτός διασφαλίζει φωτισμό με περίπου 10% της ισχύος φωτός, εφόσον επιτευχθεί η ρυθ- μισμένη τιμή φωτεινότητας. Σε περίπτωση κίνησης εντός των ορίων ανίχνευσης ενεργοποιείται το φως με 100% φω- τεινότητα για το ρυθμισμένο χρόνο. Μετά την παρέλευση της ρυθμισμένης διάρκειας το φως σβήνει τελείως πάλι. Σε περίπτωση που η ρυθμισμένη τιμή φωτεινότητας συνεχίζει να σημειώνεται, τότε ενεργοποιείται πάλι το βασικό φως. – Ρυθμιστής σε θέση = Βασικό φως ΕΝΤΟΣ – Ρυθμιστής σε θέση O = Βασικό φως ΕΚΤΟΣ – Ρυθμιστής σε θέση 10min = Βασικό φως 10λεπτά – Ρυθμιστής σε θέση 30min = Βασικό φως 30λεπτά Το βασικό φως είναι ΕΝΤΟΣ, εφόσον γίνει υποβίβαση του ορίου φωτεινότητας. Με ενεργοποιημένη λειτουργία φωτός ημέρας, το βασικό φως είναι πάντα ΕΝΤΟΣ. Το βασικό φως απενεργοποιείται κάθε ώρα, για να μετρήσει τη φωτεινότη- τα του περιβάλλοντος. Μετά από βραχύ χρόνο το βασικό φως ενεργοποιείται πάλι. Ρύθμιση χρόνου (Χρονυστέρηση) (εικ. 6.2/F) Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 5 δευτ. έως το ανώτερο 15 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονόμετρου. Υπόδειξη: Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακόπτεται για 1 περίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως. Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λειτουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου. Ρύθμιση εμβέλειας (ευαισθησία) (εικ. 6.2/G) Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμε- τρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2,5m. – Ρυθμιστής μέγιστο = μεγ. εμβέλεια 8m – Ρυθμιστής ελάχιστο = ελάχ. εμβέλεια 3m Ρύθμιση ευαισθησίας (όριο ευαισθησίας) (εικ. 6.2/H) Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2-2000Lux. – Ρυθμιστής σε θέση = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα) – Ρυθμιστής σε θέση = Λειτουργία λυκόφωτος (περ. 2Lux) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι

Λειτουργία συνεχούς φωτός Εάν εγκατασταθεί προαιρετικός διακόπτης δικτύου στον αγωγό τροφοδοσίας, εκτός από την απλή ενεργοποίηση και απενεργοποίηση είναι εφικτές οι ακόλουθες λειτουργίες: Λειτουργία συνεχούς φωτός (εικ. 6.3)

1) Άναμμα συνεχούς φωτός: Διακόπτης 2×ΕΚΤΟΣ και

ΕΝΤΟΣ. Ο λαμπτήρας ρυθμίζεται για 4 ώρες σε συνεχές φως. Κατόπιν ο λαμπτήρας περνάει αυτόματα πάλι σε λειτουργία αισθητήρα.

2) Σβήσιμο συνεχούς φωτός: Διακόπτης 1×ΕΚΤΟΣ και

ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή περνάει σε λειτουργία

Προσοχή: Οι φάσεις μεταγωγής πρέπει να εκτελούνται σε όρια 0,2 έως 1 δευτερολέπτου.- 62 -

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευ-ρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικα-τασταθεί.

8. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονι-σμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγ-χο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρό-σκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητι-κή απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλο-γή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρό-μενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συ-ντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικεί-μενα αποκλείονται.Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγρα-φή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγο-ράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρ-μόδια υπηρεσία σέρβις.Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητι-κή απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής. ΚΑΤΑΣΚΕΥΑΣ ΤΗ

9. Δήλωση συμμόρφωσης

Η εταιρεία STEINEL Vertrieb GmbH δηλώνει ότι ο τύπος εγκατάστασης ραδιοεπικοινωνίας RS 16 LED ανταποκρί-νεται στην Οδηγία 2014/53/EΚ. Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης ΕΕ είναι διαθέσιμο μέσω της ακόλουθης διαδικτυακής πύλης: www.steinel.de- 63 -

10. Tεχνικά δεδομένα

Διαστάσεις (Ø x Β) PMMA Ø 280×110 mm Γυαλί Ø 275×110 mm Τάση δικτύου 220-240 V, 50/60 Hz Ισχύς εισόδου (P

) PMMA 9,5 W Γυαλί 9,3 W Φωτεινή ροή (360°) PMMA 958lm Γυαλί 918Im Αποδοτικότητα PMMA 100lm/W Γυαλί 98lm/W Αναμονή αισθητήρας (P

) 0,39W Ρεύμα δικτύου 46,50mA AC Συντελεστής ισχύος 0,94 Επιπλέον ικανόνητες μεταγωγής Λαμπτήρας πυράκτωσης/αλογόνου Λαμπτήρες φθορισμού στραγγαλιστικό πηνίο Λαμπτήρες φθορισμού χωρίς αντιστάθμιση Λαμπτήρες φθορισμού σειριακή αντιστάθμιση Λαμπτήρες φθορισμού παράλληλη αντιστάθμιση Λαμπτήρες αλογόνου χαμηλής τάσης LED < 2 W

LED > 8 W Χωρητικό φορτίο 800 W 400 W 400 VA 400 VA 400 VA 800 VA 16 W 64 W 64 W 88 μF Θερμοκρασία χρώματος PMMA 4.000 K (ουδέτερο λευκό) Γυαλί 3.000 K (θερμό λευκό) Δείκτης χρωματικής απόδοσης R

=82 Μέση διάρκεια ζωής μέτρησης L70B50 σε 25°C: >60.000 ώρες Χρωματική συνέπειαSDCM Εισαγόμενη τιμή: 3 Κατανομή φωτεινής έντασης LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

31.05.21 / 16:33 1/1

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 Τεχνολογία υψηλής συχνότητας (HF) 5,8 GHz (αντιδρά ανεξάρτητα θερμοκρασίας και στην πιο μικρή κίνηση) Γωνία ανίχνευσης 360° με 160° γωνία ανοίγματος Ισχύς εκπομπής περ. 1 mW Eμβέλεια κάλυψης Ø 3-8m Ρύθμιση χρόνου 5 δευτ. - 15 λεπ. Βασικό φως 10 % Ρύθμιση ευαισθησίας 2-2.000Lux Είδος προστασίας IP 44 Κλάση προστασίας II Όρια θερμοκρασίας -10έως +40°C Τάξη ενεργειακής απόδοσης Το παρόν προϊόν περιέχει πηγή φωτός τάξης ενεργειακής απόδοσης „E“- 64 - Βλάβη Αιτία Βοήθεια Αισθητήριος λαμπτήρας

■ Ασφάλεια αντέδρασε, μη ενεργοποιημένη, διακοπή κυκλώματος ■ Βραχυκύκλωμα στο δίκτυο τροφοδοσίας ■ Ενδεχόμενος διακόπτης δικτύου ΕΚΤΟΣ ■ Ενεργοποίηση ασφάλειας, αντικατάσταση, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό τάσης ■ Ελέγχετε συνδέσεις ■ Ενεργοποιείτε διακόπτη δικτύου Αισθητήριος λαμπτήρας δεν ενεργοποιείται ■ Λανθασμένη επιλογή ρύθμισης ευαισθησίας ■ Διακόπτης δικτύου ΕΚΤΟΣ ■ Ασφάλεια αντέδρασε ■ Νέα ρύθμιση ■ Ενεργοποιείτε ■ Ενεργοποίηση ασφάλειας, αντικατάσταση, εν ανάγκη έλεγχος

Αισθητήριος λαμπτήρας δεν απενεργοποιείται ■ Συνεχείς κινήσεις στα όρια κάλυψης ■ Ελέγχετε όρια κάλυψης Αισθητήριος λαμπτήρας ενεργοποιείται χωρίς αντιληπτή

■ Ασταθής εγκατάσταση λαμπτήρα ■ Υπήρξε κίνηση, αλλά δεν έγινε αντιλη- πτή από τον παρατηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα

■ Κάνετε σταθερή εγκατάσταση

■ Ελέγχετε όρια κάλυψης Αισθητήριος λαμπτήρας δεν ενεργοποιείται παρά

■ Γρήγορες κινήσεις καταπιέζονται για μείωση παρασίτων ή έγινε πολύ μικρή ρύθμιση ορίων κάλυψης ■ Λανθασμένη επιλογή ρύθμισης ευαισθησίας ■ Ελέγχετε όρια κάλυψης ■ Νέα ρύθμιση

11. Διαταραχές λειτουργίας- 65 -
