Producttype	Bewegingsdetectielamp (LED-lamp)
Merk	Steinel
Model	RS 16 S
Afmetingen (diameter x hoogte)	PMMA: Ø 280 × 110 mm, Glas: Ø 275 × 110 mm
Voeding	220-240 V, 50/60 Hz
Opgenomen vermogen	9,5 W (PMMA) / 9,3 W (Glas)
Lichtstroom	958 lm (PMMA) / 918 lm (Glas)
Lichtrendement	100 lm/W (PMMA) / 98 lm/W (Glas)
Kleurtemperatuur	4000 K (neutraal wit PMMA) / 3000 K (warm wit Glas)
Beschermingsgraad	IP44
Beschermingsklasse	II
Bedrijfstemperatuurbereik	-10 °C tot +40 °C
Detectiehoek	360° met hoekopening van 160°
Detectiebereik	Ø 3 tot 8 m (plafondmontage)
Uitschakelvertraging (instelbare verlichtingsduur)	Van 5 seconden tot 15 minuten
Inschakeldrempel (helderheid)	Van 2 tot 2000 lux (instelbaar)
Markeringfunctie	Ja, verlichting op 10% vermogen
Dwingende inschakelfunctie	Ja (4 uur, via netschakelaar)
Detectietechnologie	HF-detector 5,8 GHz (microgolf)
Fabrieksgarantie	36 maanden (3 jaar)
Vervanging van de lichtbron	Niet mogelijk (vervang het gehele armatuur)
Onderhoud en reiniging	Reinigen met een vochtige doek, zonder oplosmiddelen of schurende middelen
Veiligheid	Stroom uitschakelen voor elke ingreep; installatie door een gekwalificeerde professional volgens norm NF C-15100
Reserveonderdelen en repareerbaarheid	Geen reserveonderdelen beschikbaar; reparaties alleen door een gespecialiseerde werkplaats

Veelgestelde vragen - RS 16 S STEINEL

Hoe stel ik het detectiebereik in?

Gebruik de instelknop voor het bereik (gevoeligheid) op het apparaat. Draai deze geleidelijk om het cirkelvormige detectiegebied op de grond aan te passen, bij een montagehoogte van 2,5 m.

Waarom gaat mijn armatuur niet aan terwijl er beweging is?

Controleer de instelling van de inschakeldrempel (helderheid): als deze te hoog is ingesteld, kan dit het inschakelen overdag blokkeren. Zorg er ook voor dat de netschakelaar in de aan-stand staat en dat de zekering niet is gesprongen. Als het probleem aanhoudt, controleer dan het detectiegebied (obstakels, hoek).

Hoe activeer ik de markeringmodus?

Draai de instelknop voor de markering (symbool Ⓐ) naar de gewenste stand: Ⓐ = permanente markering, Off = uit, of stel een duur van 10 of 30 minuten in. De markering gaat automatisch aan wanneer het omgevingslichtniveau onder de ingestelde drempel ligt.

Kan ik een dimmer gebruiken met dit armatuur?

Nee, aansluiting op een dimmer beschadigt het detectiearmatuur. Gebruik alleen een standaard aan/uit-schakelaar.

Hoe voer ik een dwingende inschakeling uit?

Als er een netschakelaar is geïnstalleerd, schakel deze dan 2 keer snel Uit/Aan (tussen 0,2 en 1 seconde). Het armatuur gaat dan 4 uur branden in dwingende modus en schakelt daarna automatisch terug naar detectiemodus. Om te annuleren, schakel de schakelaar 1 keer.

Wat is het verschil tussen de PMMA- en Glasversie?

De PMMA-versie verspreidt neutraal wit licht (4000 K) terwijl de Glasversie warm wit licht (3000 K) uitstraalt. De afmetingen en lichtprestaties verschillen enigszins (9,5 W/958 lm voor PMMA, 9,3 W/918 lm voor Glas).

Kan het armatuur bewegingen detecteren door glas of een dunne wand?

Ja, de HF-detector (5,8 GHz) kan bewegingen detecteren door deuren, ramen en dunne wanden. Vermijd echter het apparaat op minder dan 3 m van een WiFi-router of toegangspunt te installeren.

Wat te doen als het armatuur niet uitgaat?

Controleer of er geen continue beweging is in het detectiegebied (boomtakken, dieren, enz.). Verklein het bereik of pas de uitschakelvertraging aan. Als het probleem aanhoudt, controleer dan of het armatuur stevig is bevestigd en niet beweegt.

Hoe stel ik de uitschakelvertraging (nalooptijd) in?

Gebruik de instelknop voor de uitschakelvertraging (symbool f) op het apparaat. Draai deze om de verlichtingsduur na detectie in te stellen, van 5 seconden tot 15 minuten. De timer start opnieuw bij elke nieuwe beweging.

Is de lichtbron vervangbaar?

Nee, de LED-bron is niet vervangbaar. Bij defect moet het gehele armatuur worden vervangen. Dit staat in de handleiding: 'Het is niet mogelijk om de bron van dit armatuur te vervangen.'

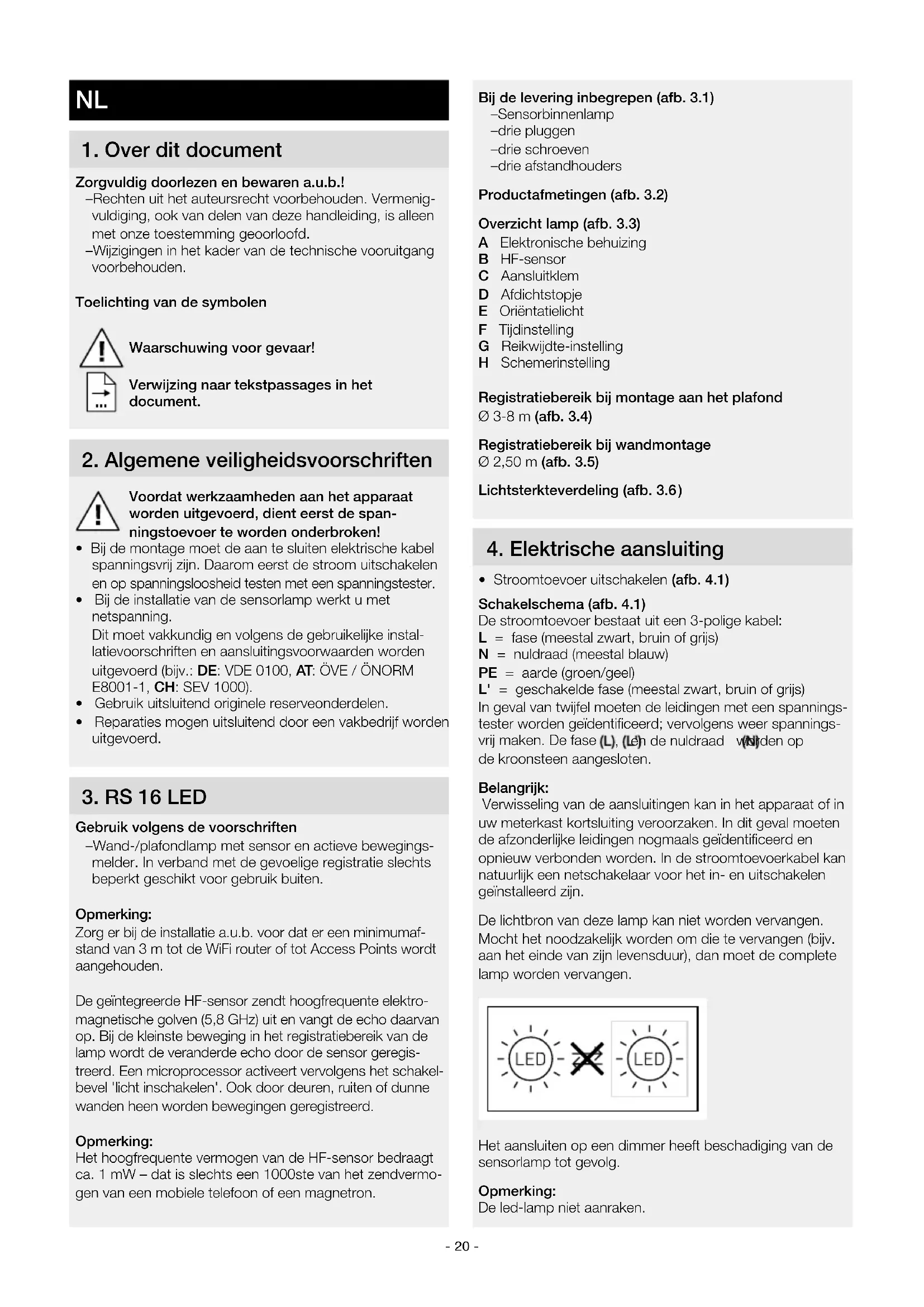

GEBRUIKSAANWIJZING RS 16 S STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

-Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
-Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voordat werkzaamheden aan het apparaat worden uitgevoerd, dient eerst de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installatie van de sensorlamp werkt u met netspanning.
  Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd (bijv.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000).
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

3. RS 16 LED

Gebruik volgens de voorschriften

-Wand-/plafondlamp met sensor en actieve bewegingsmelder. In verband met de gevoelige registratie slechts beperkt geschikt voor gebruik buiten.

Opmerking:

Zorg er bij de installatie a.u.b. voor dat er een minimumafstand van 3 m tot de WiFi router of tot Access Points wordt aangehouden.

De geïntegreerde HF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij de kleinste beweging in het registratiebereik van de lamp wordt de veranderde echo door de sensor geregistreerd. Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd.

Opmerking:

Het hoogfrequente vermogen van de HF-sensor bedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermogen van een mobiele telefoon of een magnetron.

Bij de levering inbegrepen (afb. 3.1)

Overzicht lamp (afb. 3.3)

A Elektronische behuizing
B HF-sensor
C Aansluitklem
D Afdichtstopje
E Oriëntatielicht
F Tijdinstelling
G Reikwijdte-instelling
H Schemerinstelling

Registratiebereik bij montage aan het plafond ∅ 3-8 m (afb. 3.4)

Registratiebereik bij wandmontage

∅ 2,50 m (afb. 3.5)

Lichtsterkteverdeling (afb. 3.6)

4. Elektrische aansluiting

• Stroomtoevoer uitschakelen (afb. 4.1)

Schakelschema (afb. 4.1)

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen/geel)

L' = geschakelde fase (meestal zwart, bruin of grijs)

In geval van twijfel moeten de leidingen met een spannings- tester worden geïdentificeerd; vervolgens weer spannings- vrij maken. De fase (L), (Leh de nuldraad w)nden op de kroonsteen aangesloten.

Belangrijk:

Verwisseling van de aansluitingen kan in het apparaat of in uw meterkast kortsluiting veroorzaken. In dit geval moeten de afzonderlijke leidingen nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor het in- en uitschakelen geïnstalleerd zijn.

De lichtbron van deze lamp kan niet worden vervangen.

Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

Het aansluiten op een dimmer heeft beschadiging van de sensorlamp tot gevolg.

Opmerking:

De led-lamp niet aanraken.

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.
• Belangrijk: bij de montage van de sensorlamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.
• Niet geschikt voor plafondmontage met toevoerkabel op het plafond (afb. 5.1)

Montagestappen

• Afdekkap van de behuizing nemen (afb. 5.2)
  • Boorgaten aftekenen (afb. 5.3)
  • Gaten boren en pluggen plaatsen (afb. 5.4)
• Afdichtstopje voor de stroomtoevoer doordrukken (afb. 5.5)
  • Kabels in de muur (afb. 5.6)
• Met afstandhouders bij kabels op de muur (afb. 5.7)
  • Aansluitkabel aansluiten (afb. 5.8)
  • Stroomtoevoer inschakelen (afb. 5.9)
• Instellingen uitvoeren → '6. Werking'
• Plaatsen van de afdekkap (afb. 5.9)

6. Werking

Fabrieksinstellingen

Schemerinstelling: 2000 lux

Tijdinstelling: 5 sec.

Reikwijdte-instelling: 8 m

Nadat de behuizing gemonteerd en de netaansluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. Wanneer de lamp handmatig met de lichtschakelaar wordt ingeschakeld, schakelt die voor de inmeetfase na 10 sec. uit en is vervolgens actief voor de sensormodus. Het opnieuw activeren van de lichtschakelaar is niet nodig.

Instelknopje (afb. 6.1)

Basislichtfunctie (afb. 6.2/E)

Met de basislichtfunctieis het mogelijk om op ca. 10% van het lichtvermogen over te schakelen wanneer de ingestelde lichtwaarde wordt bereikt. Door een beweging in het registratiebereik wordt het licht gedurende de ingestelde tijd op 100% lichtsterkte overgeschakeld. Na afloop van de ingestelde tijd schakelt het licht weer helemaal uit. Indien de ingestelde lichtwaarde nog steeds niet is bereikt, wordt de basisverlichting weer ingeschakeld.

-Instelknopje op Ⓐ= basisverlichting AAN
-Instelknopje op Off = basisverlichting UIT
-Instelknopje op 10 min. = basisverlichting 10 minuten
-Instelknopje op 30 min. = basisverlichting 30 minuten

De basisverlichting is AAN, wanneer de drempelwaarde van de lichtsterkte niet wordt gehaald. Bij geactiveerde daglichtstand is de basisverlichting altijd AAN. De basisverlichting schakelt ieder uur uit, om de omgevingslichtsterkte te meten. Na korte tijd schakelt de basisverlichting weer in.

Tijdinstelling (nalooptijd) (afb. 6.2/F)

De gewenste brandduur van de lamp kan traploos van ca. 5 sec. tot max. 15 Min. worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart.

Opmerking:

Na iedere uitschakeling van de lamp is gedurende ca.

1 Seconde geen hernieuwde bewegingsregistratie mogelijk. Pas na afloop van deze tijd kan de lamp bij beweging weer licht inschakelen.

Bij de instelling van het registratiebereik en voor de functiecontrole raden wij aan de kortste tijd in te stellen.

Reikwijdte-instelling (gevoeligheid) (afb. 6.2/G)

Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2,5 m hoogte.

-Instelknopje maximaal = max. reikwijdte 8 m

-Instelknopje minimaal = min. reikwijdte 3 m

Schemerinstelling (drempelwaarde) (afb. 6.2/H)

De gewenste drempelwaarde kan traploos van ca.

2-2000 lux worden ingesteld.

-Instelknopje op ⚙= daglichtstand (onafhankelijk van de lichtsterkte)

-Instelknopje op = schemerstand (ca. 2 lux)

Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet de instelknop op staan.

Permanente verlichting

Als er een optionele netschakelaar in de kabel gemonteerd wordt, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk:

Permanente verlichting (afb. 6.3)

1) Permanente verlichting inschakelen:

Schakelaar 2 × UIT en AAN. De lamp wordt 4 uur lang permanent ingeschakeld. Vervolgens schakelt de lamp automatisch weer over op sensormodus.

2) Permanente verlichting uitschakelen:

Schakelaar 1 × UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus.

Belangrijk:

De schakelingen moeten snel worden uitgevoerd, ca 0,2 tot 1 seconde na elkaar.

7. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieu-vriendelijk gerecycled te worden.

Belangrijk: de regelaar kan niet worden vervangen.

8. Fabrieksgarantie

Dit Steinel-product is met grote zorgvuldigheid gefabri- ceerd, getest op goede werking en veiligheid volgens de geldende voorschriften en vervolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingvrije werking. De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Wij verhelpen gebreken die berusten op materiaal- of productiefouten. De garantie bestaat uit reparatie of vernieuwen van de de- fecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie.

De garantie wordt alleen verleend wanneer het niet-gede-monteerde apparaat met korte storingsbeschrijving, kassabon of rekening (koopdatum en winkelierstempel), goed verpakt naar het desbetreffende serviceadres wordt gestuurd.

Reparatieservice:

Na afloop van de garantieduur of bij gebreken die niet onder de garantie vallen, kunt u het dichtstbijzijnde serviceadres naar de mogelijkheden van een reparatie vragen.

3JAAR FABRIEKS GARANTIE

9. Conformiteitsverklaring

Hiermee verklaart de firma STEINEL Vertrieb GmbH, dat de draadloze installatie RS 16 LED aan richtlijn 2014/53/EU voldoet. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.steinel.de

1. Technische gegevens

Afmetingen (∅ x D) PMMA ∅ 280 × 110 mm		Glas ∅ 275 × 110 mm
Netspanning 220-240 V, 50/60 Hz
Opgenomen vermogen (Pon) PMMA 9,5 W		Glas 9,3 W
Lichtstroom (360°) PMMA 958 lm		Glas 918 lm
Efficiëntie PMMA 100 lm/W		Glas 98 lm/W
Stand-by sensor (Psb) 0,39 W
Netstroom 46,50 mA AC
Vermogensfactor 0,94
Extra schakelvermogen
Gloei-/halogeenlampen	800 W
TI-lampen elektr. voorschakelapparaten	400 W
TI-lampen, ongecompenseerd	400 VA
TI-lampen, seriegecompenseerd	400 VA
TI-lampen parallel gecompenseerd	400 VA
Halogeenlampen, laag voltage	800 VA
Led < 2 W	16 W
2 W < led < 8 W	64 W
Led > 8 W	64 W
Capacitieve belasting	88 μF
Kleurtemperatuur PMMA 4.000 K (neutraal wit)
Glas 3.000 K (warm wit)
Index kleurweergave R	a = 82
Gemiddelde levensduur L70B50 bij 25°C: >60.000 uur
Kleurconsistentie SDCM beginwaarde: 3
Lichtsterkteverdeling
HF-techniek	5,8 GHz (reageert temperatuuronafhankelijk op de kleinste bewegingen)
Registratiehoek	360° met 160° openingshoek
Zendvermogen	ca. 1 mW
Registratiereikwijdte	∅ 3 - 8 m
Tijdinstelling	5 sec. - 15 min.
Oriëntatielicht	10 %
Schemerinstelling	2 - 2.000 lux
Bescherming	IP 44
Veiligheidsklasse	II
Temperatuurbereik	-10 tot +40°C
Energieklasse	Dit product heeft een lichtbron met energieklasse 'E'

11. Storingen

Storing Oorzaak Oplossing

De sensorlamp is zonder spanning	Zekering gesprongen, niet ingeschakeld, leiding onderbrokenKortsluiting in de stroomtoevoerEventueel aanwezige netschakelaar uit	Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controlerenAansluitingen controlerenNetschakelaar inschakelen
De sensorlamp schakelt niet aan	Schemerinstelling verkeerd gekozenNetschakelaar UITZekering gesprongen	Opnieuw instellenInschakelenZekering inschakelen, vervangen, evt. aansluiting controleren
De sensorlamp schakelt niet uit	Permanente beweging in het registratiebereik	Bereik controleren
Sensorlamp schakelt zonder herkenbare beweging in	Lamp niet stabiel gemonteerdBeweging was aanwezig, werd echter door de waarnemer niet opgemerkt (beweging achter wand, beweging van een klein object in de directe omgeving van de lamp etc.)	Behuizing vast monterenBereik controleren
Sensorlamp schakelt ondanks beweging niet in	Snelle bewegingen worden onderdrukt voor het verminderen van storingen of het registratiebereik is te klein ingesteldSchemerinstelling verkeerd gekozen	Bereik controlerenOpnieuw instellen
