RS 16 S - Лампа STEINEL - Бесплатное руководство пользователя

Тип продукта	Светильник с датчиком движения (светодиодная лампа)
Бренд	Steinel
Модель	RS 16 S
Размеры (диаметр x высота)	PMMA: Ø 280 × 110 мм, Стекло: Ø 275 × 110 мм
Электропитание	220-240 В, 50/60 Гц
Потребляемая мощность	9,5 Вт (PMMA) / 9,3 Вт (Стекло)
Световой поток	958 лм (PMMA) / 918 лм (Стекло)
Световая отдача	100 лм/Вт (PMMA) / 98 лм/Вт (Стекло)
Цветовая температура	4000 K (нейтральный белый PMMA) / 3000 K (теплый белый Стекло)
Степень защиты	IP44
Класс защиты	II
Диапазон рабочих температур	-10 °C до +40 °C
Угол обнаружения	360° с углом обзора 160°
Дальность обнаружения	Ø от 3 до 8 м (потолочный монтаж)
Время задержки (регулируемая длительность освещения)	От 5 секунд до 15 минут
Порог срабатывания (освещенность)	От 2 до 2000 люкс (регулируемый)
Функция дежурного освещения	Да, освещение на 10% мощности
Функция принудительного включения	Да (4 часа, через сетевой выключатель)
Технология обнаружения	СВЧ-датчик 5,8 ГГц
Гарантия производителя	36 месяцев (3 года)
Замена источника света	Невозможно (заменить весь светильник)
Уход и чистка	Чистить влажной тканью, без растворителей и абразивов
Безопасность	Отключите питание перед любым вмешательством; установка квалифицированным специалистом в соответствии с нормой NF C-15100
Запасные части и ремонтопригодность	Запасные части отсутствуют; ремонт только в специализированной мастерской

Часто задаваемые вопросы - RS 16 S STEINEL

Как отрегулировать дальность обнаружения датчика?

Используйте регулятор дальности (чувствительности), расположенный на устройстве. Поворачивайте его постепенно, чтобы настроить круговую зону обнаружения на полу при высоте монтажа 2,5 м.

Почему мой светильник не включается при движении?

Проверьте настройку порога срабатывания (освещенность): если он установлен слишком высоко, это может блокировать включение днем. Также убедитесь, что сетевой выключатель находится в положении «включено» и предохранитель не перегорел. Если проблема сохраняется, проверьте зону обнаружения (препятствия, угол).

Как активировать режим дежурного освещения?

Поверните регулятор дежурного освещения (символ Ⓐ) в нужное положение: Ⓐ = постоянное дежурное освещение, Off = выключено, или установите продолжительность 10 или 30 минут. Дежурное освещение включается автоматически, когда уровень окружающей освещенности ниже заданного порога.

Можно ли использовать диммер с этим светильником?

Нет, подключение к диммеру повредит светильник с датчиком. Используйте только стандартный выключатель включения/выключения.

Как выполнить принудительное включение?

Если установлен сетевой выключатель, быстро переключите его 2 раза в положение Выкл/Вкл (между 0,2 и 1 секундой). Светильник включится на 4 часа в режиме принудительного включения, затем автоматически вернется в режим обнаружения. Для отмены нажмите выключатель 1 раз.

В чем разница между версиями PMMA и Стекло?

Версия PMMA излучает нейтральный белый свет (4000 K), а версия Стекло — теплый белый (3000 K). Размеры и световые характеристики незначительно отличаются (9,5 Вт/958 лм для PMMA, 9,3 Вт/918 лм для Стекло).

Может ли светильник обнаруживать движение через стекло или тонкую перегородку?

Да, СВЧ-датчик (5,8 ГГц) может обнаруживать движение через двери, стекла и тонкие перегородки. Однако избегайте установки устройства на расстоянии менее 3 м от WiFi-роутера или точки доступа.

Что делать, если светильник не выключается?

Проверьте, нет ли непрерывного движения в зоне обнаружения (ветки деревьев, животные и т.д.). Уменьшите дальность или отрегулируйте время задержки. Если проблема сохраняется, убедитесь, что светильник надежно закреплен и не движется.

Как отрегулировать время задержки (длительность послесвечения)?

Используйте регулятор времени задержки (символ f) на устройстве. Поворачивайте его, чтобы установить продолжительность освещения после обнаружения: от 5 секунд до 15 минут. Таймер перезапускается при каждом новом движении.

Можно ли заменить источник света?

Нет, светодиодный источник не подлежит замене. В случае неисправности необходимо заменить весь светильник. Это указано в руководстве: «Замена источника данного светильника невозможна».

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RS 16 S STEINEL

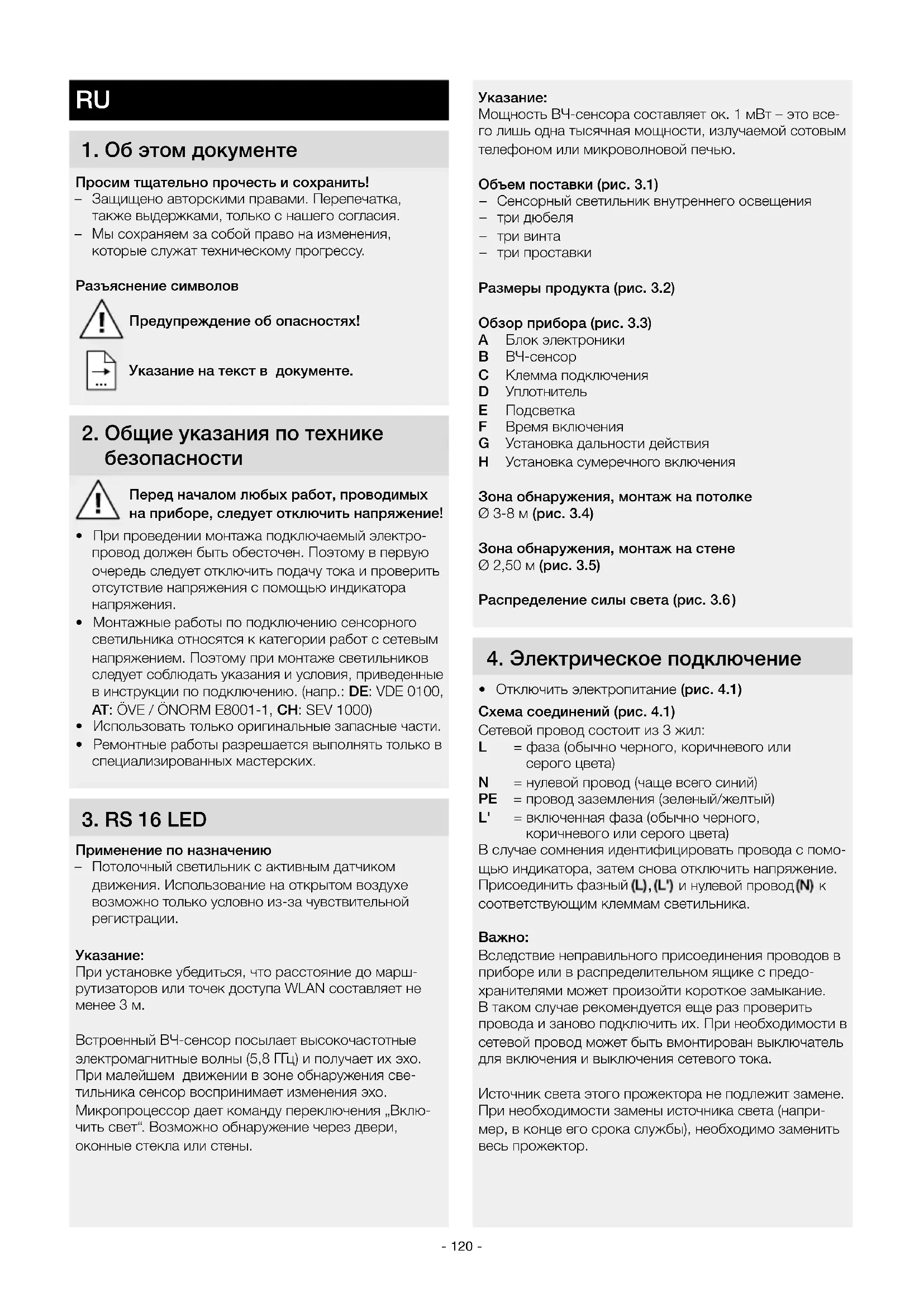

RU.....120 Соблюдать текстовую инструкцию!

1. Об этом документе

Просим тщательно прочесть и сохранить!

• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Разъяснение символов

Предупреждение об опасностях!

Указание на текст в документе.

2. Общие указания по технике безопасности

Перед началом любых работ, проводимых на приборе, следует отключить напряжение!

• При проведении монтажа подключаемый электропровод должен быть обесточен. Поэтому в первую очередь следует отключить подачу тока и проверить отсутствие напряжения с помощью индикатора напряжения.
• Монтажные работы по подключению сенсорного светильника относятся к категории работ с сетевым напряжением. Поэтому при монтаже светильников следует соблюдать указания и условия, приведенные в инструкции по подключению. (напр.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Использовать только оригинальные запасные части.
• Ремонтные работы разрешается выполнять только в специализированных мастерских.

3. RS 16 LED

Применение по назначению

- Потолочный светильник с активным датчиком движения. Использование на открытом воздухе возможно только условно из-за чувствительной регистрации.

Указание:

При установке убедиться, что расстояние до маршрутизаторов или точек доступа WLAN составляет не менее 3 м.

Встроенный ВЧ-сенсор посылает высокочастотные электромагнитные волны (5,8 Гц) и получает их эхо. При малейшем движении в зоне обнаружения светильника сенсор воспринимает изменения эхо.

Микропроцессор дает команду переключения „Включить свет“. Возможно обнаружение через двери, оконные стекла или стены.

Указание:

Мощность ВЧ-сенсора составляет ок. 1 мВт – это всего лишь одна тысячная мощности, излучаемой сотовым телефоном или микроволновой печью.

Объем поставки (рис. 3.1)

– Сенсорный светильник внутреннего освещения
- три дюбеля
- три винта
- три проставки

Размеры продукта (рис. 3.2)

Обзор прибора (рис. 3.3)

A Блок электроники
В ВЧ-сенсор
С Клемма подключения
D Уплотнитель
E Подсветка
F Время включения
G Установка дальности действия
Н Установка сумеречного включения

Зона обнаружения, монтаж на потолке ∅ 3-8 м (рис. 3.4)

Зона обнаружения, монтаж на стене ∅ 2,50 м (рис. 3.5)

Распределение силы света (рис. 3.6)

4. Электрическое подключение

- Отключить электропитание (рис. 4.1)

Схема соединений (рис. 4.1)

Сетевой провод состоит из 3 жил:

L = фаза (обычно черного, коричневого или серого цвета)

N = нулевой провод (чаще всего синий)

PE = провод заземления (зеленый/желтый)

L' = включенная фаза (обычно черного, коричневого или серого цвета)

В случае сомнения идентифицировать провода с помощью индикатора, затем снова отключить напряжение.

Присоединить фазный (L), (L') и нулевой провод (N) к соответствующим клеммам светильника.

Важно:

Вследствие неправильного присоединения проводов в приборе или в распределительном ящике с предохранителями может произойти короткое замыкание.

В таком случае рекомендуется еще раз проверить провода и заново подключить их. При необходимости в сетевой провод может быть вмонтирован выключатель для включения и выключения сетевого тока.

Источник света этого прожектора не подлежит замене. При необходимости замены источника света (например, в конце его срока службы), необходимо заменить весь прожектор.

Подключение к сумеречному освещению ведет к повреждению сенсорного светильника.

Указание:

Не прикасаться к самому СИД.

5. Монтаж

• Проверить все конструктивные детали на предмет повреждения.
• При повреждениях не включать продукт.
• При монтаже сенсорного светильника следить за тем, чтобы он крепился без вибраций.
• Выбрать подходящее место для монтажа с учетом радиуса действия и регистрации движений.
• Не предназначен для потолочного монтажа открытой проводкой (рис. 5.1)

Порядок монтажа

• Снять плафон с корпуса (рис. 5.2)
- Наметить отверстия для сверления (рис. 5.3)
- Просверлить отверстия и вставить дюбели (рис. 5.4)
- Проткнуть уплотнитель для сетевого провода. (рис. 5.5)
- Провод скрытой проводки (рис. 5.6)
- С распорками при монтаже открытой проводкой (рис. 5.7)
- Подключить соединительный кабель (рис. 5.8)
• Включить электропитание (рис. 5.9)
- Выполнить регулировки → "6. Эксплуатация"
- Установка плафона (рис. 5.9)

6. Эксплуатация

Заводские настройки

Установка сумеречного порога: 2000 лк

Установка времени: 5 сек.

Установка дальности действия: 8 м

После полного монтажа корпуса и выполнения сетевого подключения потолочный сенсорный светильник может быть пущен в эксплуатацию. При ручном пуске светильника в эксплуатацию с помощью выключателя он выключается на период измерения через 10 сек. и затем активирован для сенсорного режима. Повторное нажатие выключателя не требуется.

Установочный регулятор (рис. 6.1)

Функция базовой яркости (рис. 6.2/E)

Функция базовой яркости обеспечивает освещение мощностью ок. 10%, когда достигается установленное значение освещенности. При движении в зоне обнаружения свет включается на установленное время.

При движении в зоне обнаружения свет включается на установленное время с уровнем освещенности 100%. По истечении установленного времени включения свет полностью выключается. Если установленное значение освещенности все еще не достигается, то базовая яркость снова включается.

– Регулятор на ₽ = базовая яркость ВКЛ.
– Регулятор на Off = базовая яркость ВЫКЛ.
– Регулятор на 10 мин. = базовая яркость 10 мин.
– Регулятор на 30 мин. = базовая яркость 30 мин.

Базовая яркость ВКЛ., если уровень опускается ниже яркостного порога. При активированном режиме дневного освещения базовая яркость всегда ВКЛ. Базовая яркость выключается каждый час, чтобы измерить интенсивность света окружения. По истечении короткого времени базовая яркость снова включается.

Время включения (время остаточного включения) (рис. 6.2/F)

Необходимое время освещения может быть установлено на светильнике плавно в диапазоне от 5 сек. до макс. 15 мин. Каждое зарегистрированное движение до истечения этого времени заново начинает отсчет времени.

Указание: После каждого процесса отключения светильника обнаружение нового движения прерывается прим. на 1 секунду. Только по истечении этого времени светильник может снова включать свет при движении. При установке зоны обнаружения и при проведении эксплуатационного теста рекомендуется устанавливать наиболее короткое время.

Регулировка радиуса действия (чувствительности) (рис. 6.2/G)

Под понятием "радиус действия" понимают почти кругообразный диаметр на земле, который при монтаже на высоте 2,5 м образует зону обнаружения.

– Установочный регулятор на макс. = макс. радиус действия 8 м
– Установочный регулятор на мин. = мин. радиус действия 3м

Установка сумеречного порога (порог срабатывания) (рис. 6.2/Н)

Необходимый порог срабатывания светильника может быть установлен плавно в диапазоне прим. 2-2000 лк.

• Регулятор, установленный на ⚙ = режим дневного освещения(независимо от яркости)
• Регулятор, установленный на = режим сумеречного освещения (ок. 2 лк)

При установке зоны обнаружения и при проведении эксплуатационного теста при дневном свете регулятор должен быть установлен на ⚙️.

Постоянное освещение

В случае опциональной установки сетевого выключателя в сетевой провод, помимо базовых функций включения и выключения света при движении доступны следующие функции:

Режим постоянного освещения (рис. 6.3)

1) Включение постоянного освещения:

Выключатель выключить и включить 2 раза. Светильник на 4 часа устанавливается на постоянный свет. По истечении времени производится автоматическое переключение в сенсорный режим.

2) Выключить постоянное освещение:

Выключатель выключить и включить 1 раз. Светильник выключается или переключается в сенсорный режим.

Важно:

Процессы переключения должны выполняться в диапазоне от 0,2 до 1 секунды.

7. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС: Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

Важно: Рабочее изделие заменить нельзя.

8. Гарантия производителя

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия.

Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Ремонтный сервис:

По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

9. Сертификат соответствия

Настоящим компания STEINEL Vertrieb GmbH заявляет, что радиоаппаратура типа RS 16 LED отвечает требованиям директивы 2014/53/EU. Полный текст сертификата соответствия ЕС доступен по следующему адресу в Интернете: www.stinel.de.

1. Технические данные

Габариты (∅ × Г)	РММА ∅ 280 × 110 ммСтекло ∅ 275 × 110 мм
Сетевое напряжение	220-240 В / 50/60 Гц
Потребляемая мощность (P on) РММА 9,5 Вт	Стекло 9,3 Вт
Световой поток (360°)	РММА 958 лмСтекло 918 лм
Эффективность	РММА 100 лм/ВтСтекло 98 лм/Вт
Standby сенсора (P sb) 0,39 Вт
Сетевой ток	46,50 мА АС
Коэффициент мощности	0,94
Дополнительная разрывная мощностьНагрузка ламп накаливания/галогенных лампЛюминисцентные лампы ЭПРАЛюминисцентные лампы, некомпенсированныеЛюминисцентные лампы, прод. компенсацияЛюминесцентные лампы, парал.компенсацияНизковольтные галогенные лампыСИД < 2 Вт2 Вт < СИД < 8 ВтСИД > 8 Втемкостная нагрузка	800 Вт400 Вт400 ВА400 ВА400 ВА800 ВА16 Вт64 Вт64 Вт88 мкФ
Температура цвета	РММА 4000 К (нейтральный белый)Стекло 3000 К (теплый белый)
Коэффициент цветопередачи	R_a = 82
Средний расчетный срок службы	L70B50 при 25°C: >60 000 ч
Консистенция цвета SDCM	Начальное значение: 3
Распределение силы света
ВЧ-техника	5,8 ГГц (регистрирует малейшие движения независимо от температуры)
Угол охвата	360° при угле раствора 160°
Мощность передатчика	ок. 1 мВт
Дальность действия обнаружения	∅ 3 - 8 м
Время включения	5 сек. - 15 мин.
Подсветка	10 %
Установка сумеречного включения	2 - 2 000 лк
Вид защиты	IP 44
Класс защиты	II
Температурный диапазон	-10° - +40° C
Класс энергоэффективности	Данное изделие содержит источник света класса энергоэффективности „E“.

11. Неполадки при эксплуатации

Нарушение Причина Устранение

На сенсорном светильнике нет напряжения	■ Предохранитель сработал, не включен, неисправность провода■ Короткое замыкание в сетевом кабеле■ Выключен возможно имеющийся сетевой выключатель	■ Включить, заменить предохранитель, включить сетевой выключатель, проверить провод индикатором напряжения■ Проверить подключения■ Включить сетевой выключатель
Сенсорный светильник не включается	■ Неправильно выбрана установка сумеречного включения■ Выключен сетевой выключатель■ Сработал предохранитель	■ Отрегулировать заново■ Включить■ Включить, заменить предохранитель; при необходимости проверить соединение
Сенсорный светильник не выключается	■ Постоянное движение в зоне обнаружения	■ Проверить зону обнаружения
Сенсорный светильник включается без распознаваемого движения	■ Светильник установлен не полностью стационарно■ Движение имело место, но наблюдатель его не распознал (движение за стеной, движение малого объекта в непосредственной близкости к светильнику и т.п.)	■ Прочно установить корпус■ Проверить зону обнаружения
Сенсорный светильник не включается, несмотря на движение	■ Быстрые движения для минимизации сбоев игнорируются или зона обнаружения установлена слишком малой■ Неправильно выбрана установка сумеречного включения	■ Проверить зону обнаружения■ Отрегулировать заново
