RS 16 S - Lampa STEINEL - Bezplatný návod k obsluze

Typ produktu	Stropní svítidlo s pohybovým senzorem (LED)
Značka	Steinel
Model	RS 16 S
Rozměry (průměr x výška)	PMMA: Ø 280 × 110 mm, Sklo: Ø 275 × 110 mm
Napájení	220-240 V, 50/60 Hz
Příkon	9,5 W (PMMA) / 9,3 W (Sklo)
Světelný tok	958 lm (PMMA) / 918 lm (Sklo)
Světelná účinnost	100 lm/W (PMMA) / 98 lm/W (Sklo)
Teplota chromatičnosti	4000 K (neutrální bílá PMMA) / 3000 K (teplá bílá Sklo)
Stupeň krytí	IP44
Třída ochrany	II
Rozsah provozní teploty	-10 °C až +40 °C
Detekční úhel	360° s úhlovým otevřením 160°
Dosah detektoru	Ø 3 až 8 m (montáž na strop)
Časové zpoždění (nastavitelná doba svícení)	Od 5 sekund do 15 minut
Spínací práh (jas)	Od 2 do 2000 luxů (nastavitelné)
Funkce orientačního osvětlení	Ano, osvětlení na 10 % výkonu
Funkce trvalého svícení	Ano (4 hodiny, přes síťový vypínač)
Detekční technologie	HF detektor 5,8 GHz (vysokofrekvenční)
Záruka výrobce	36 měsíců (3 roky)
Výměna světelného zdroje	Není možná (vyměňte celé svítidlo)
Údržba a čištění	Čistěte vlhkým hadříkem, bez rozpouštědel a abrazivních prostředků
Bezpečnost	Před jakýmkoli zásahem odpojte napájení; instalaci provádí kvalifikovaný odborník podle normy NF C-15100
Náhradní díly a opravitelnost	Nejsou k dispozici žádné náhradní díly; opravy pouze specializovaným servisem

Často kladené otázky - RS 16 S STEINEL

Jak nastavit dosah detektoru?

Použijte tlačítko nastavení dosahu (citlivosti) umístěné na zařízení. Otáčejte jím postupně, abyste nastavili kruhovou detekční zónu na podlaze pro montážní výšku 2,5 m.

Proč se moje svítidlo nerozsvítí, i když je detekován pohyb?

Zkontrolujte nastavení spínacího prahu (jasu): pokud je nastaven příliš vysoko, může blokovat rozsvícení během dne. Také se ujistěte, že je síťový vypínač v poloze zapnuto a pojistka není přepálená. Pokud problém přetrvává, zkontrolujte detekční zónu (překážky, úhel).

Jak aktivovat režim orientačního osvětlení?

Otočte tlačítko nastavení orientačního osvětlení (symbol Ⓐ) do požadované polohy: Ⓐ = trvalé orientační osvětlení, Off = vypnuto, nebo nastavte dobu 10 nebo 30 minut. Orientační osvětlení se automaticky rozsvítí, když je úroveň okolního osvětlení nižší než nastavený práh.

Mohu s tímto svítidlem použít stmívač?

Ne, připojení ke stmívači poškodí detekční svítidlo. Používejte pouze standardní vypínač zapnuto/vypnuto.

Jak provést trvalé svícení?

Pokud je nainstalován síťový vypínač, rychle jím dvakrát přepněte (vypnuto/zapnuto) během 0,2 až 1 sekundy. Svítidlo se poté rozsvítí na 4 hodiny v režimu trvalého svícení a poté se automaticky vrátí do detekčního režimu. Pro zrušení přepněte vypínačem jednou.

Jaký je rozdíl mezi verzemi PMMA a Sklo?

Verze PMMA vyzařuje neutrální bílé světlo (4000 K), zatímco verze Sklo vyzařuje teplou bílou (3000 K). Rozměry a světelný výkon se mírně liší (9,5 W/958 lm pro PMMA, 9,3 W/918 lm pro Sklo).

Může svítidlo detekovat pohyb přes sklo nebo tenkou přepážku?

Ano, HF detektor (5,8 GHz) může detekovat pohyb přes dveře, sklo a tenké přepážky. Vyhněte se však instalaci zařízení do vzdálenosti menší než 3 m od WiFi routeru nebo přístupového bodu.

Co dělat, když svítidlo nezhasne?

Zkontrolujte, zda v detekční zóně není nepřetržitý pohyb (pohyby větví, zvířata atd.). Snižte dosah nebo upravte časové zpoždění. Pokud problém přetrvává, zkontrolujte, zda je svítidlo pevně upevněno a nehýbe se.

Jak nastavit časové zpoždění (dobu dosvitu)?

Použijte tlačítko nastavení časového zpoždění (symbol f) na zařízení. Otáčejte jím pro nastavení doby svícení po detekci, od 5 sekund do 15 minut. Časovač se restartuje při každém novém pohybu.

Je světelný zdroj vyměnitelný?

Ne, LED zdroj není vyměnitelný. V případě poruchy musí být vyměněno celé svítidlo. To je uvedeno v návodu: 'Není možné vyměnit zdroj tohoto svítidla.'

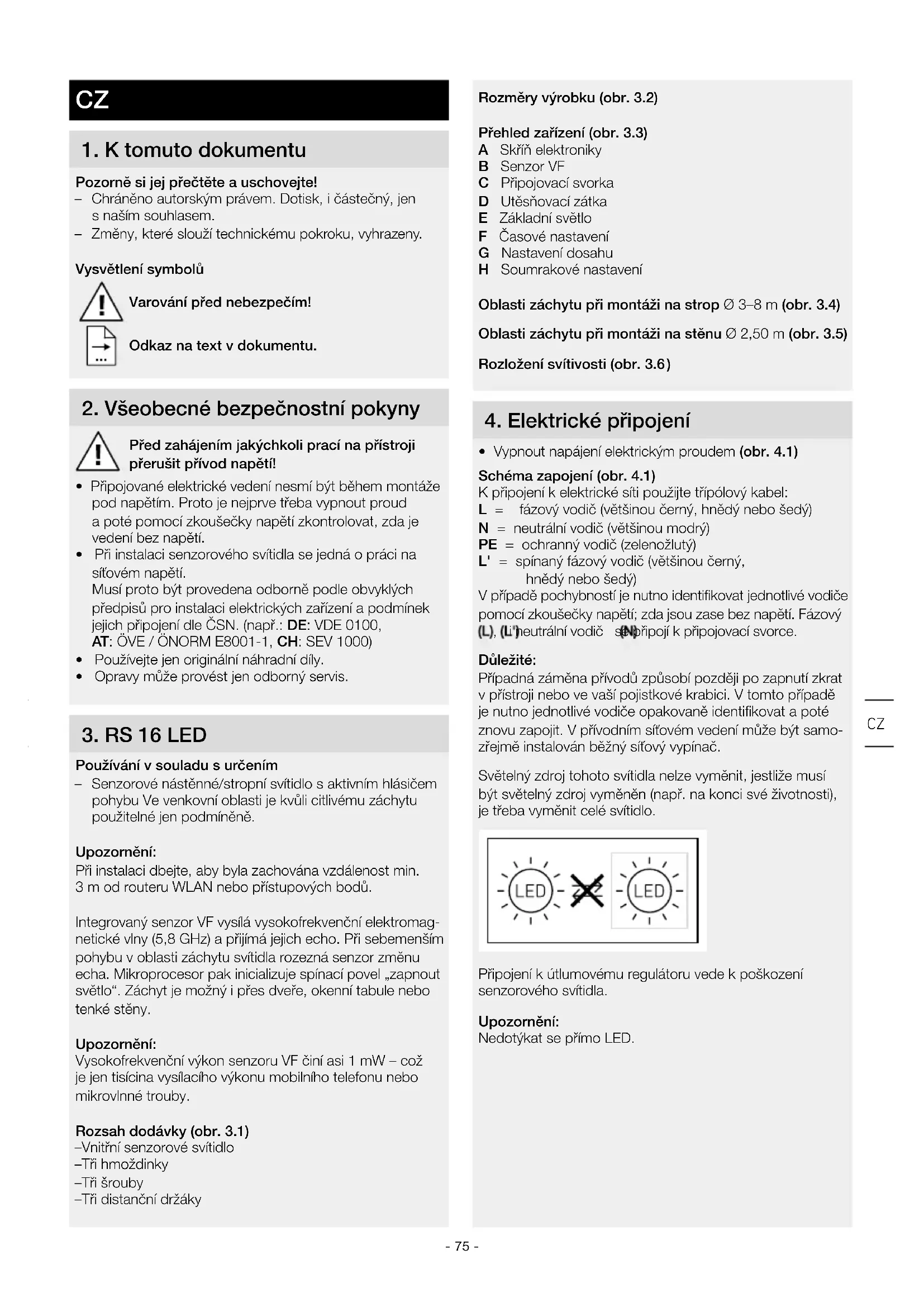

NÁVOD K OBSLUZE RS 16 S STEINEL

CZ....75 Dodržujte písemné pokyny!

1. K tomuto dokumentu

Pozorně si jej přečtěte a uschovejte!

• Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
  – Změny, které slouží technickému pokroku, vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text v dokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

- Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

- Při instalaci senzorového svítidla se jedná o práci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN. (např.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Používejte jen originální náhradní díly.
• Opravy může provést jen odborný servis.

3. RS 16 LED

Používání v souladu s určením

- Senzorové nástěnné/stropní svítidlo s aktivním hlásičem pohybu Ve venkovní oblasti je kvůli citlivému záchytu použitelné jen podmíněně.

Upozornění:

Při instalaci dbejte, aby byla zachována vzdálenost min. 3 m od routeru WLAN nebo přístupových bodů.

Integrovaný senzor VF vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz) a přijímá jejich echo. Při sebemenším pohybu v oblasti záchytu svítidla rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „zapnout světlo“. Záchyt je možný i přes dveře, okenní tabule nebo tenké stěny.

Upozornění:

Vysokofrekvenční výkon senzoru VF činí asi 1 mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby.

Rozsah dodávky (obr. 3.1)

-Vnitřní senzorové svítidlo
-Tři hmoždinky
-Tři šrouby
-Tři distanční držáky

Rozměry výrobku (obr. 3.2)

Přehled zařízení (obr. 3.3)

A Skřín elektroniky

B Senzor VF

C Připojovací svorka

D Utěsňovací zátka

E Základní světlo

F Časové nastavení

G Nastavení dosahu

H Soumrakové nastavení

Oblasti záchytu při montáži na strop ∅ 3–8 m (obr. 3.4)

Oblasti záchytu při montáži na stěnu ∅ 2,50 m (obr. 3.5)

Rozložení svítivosti (obr. 3.6)

4. Elektrické připojení

• Vypnout napájení elektrickým proudem (obr. 4.1)

Schéma zapojení (obr. 4.1)

K připojení k elektrické síti použijte třípólový kabel:

L = fázový vodič (většinou černý, hnědý nebo šedý)

N = neutrální vodič (většinou modrý)

PE = ochranný vodič (zelenožlutý)

L' = spínaný fázový vodič (většinou černý, hnědý nebo šedý)

V případě pochybností je nutno identifikovat jednotlivé vodiče pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L), (Li) neutrální vodič se připojí k připojovací svorce.

Důležité:

Případná záměna přívodů způsobí později po zapnutí zkrat v přístroji nebo ve vaší pojistkové krabici. V tomto případě je nutno jednotlivé vodiče opakovaně identifikovat a poté znovu zapojit. V přívodním síťovém vedení může být samozřejmě instalován běžný síťový vypínač.

Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

Připojení k útlumovému regulátoru vede k poškození senzorového svítidla.

Upozornění:

Nedotýkat se přímo LED.

5. Montáž

• Zkontrolovat poškození u všech konstrukčních dílů.
• Při poškození výrobek nepoužívat.
• Při montáži senzorového svítidla dbát, aby bylo upevněno bez oťresů.
• Vhodné montážní místo vybrat při zohlednění dosahu a zachycení pohybu.
• Nevhodný pro stropní montáž u přívodního vedení na omítku (obr. 5.1)

Postup při montáži

• Z tělesa sejmout ochranný kryt (obr. 5.2)
• Vyznačit otvory k vrtání (obr. 5.3)
- Vyvrtat otvory a vložit hmoždinky (obr. 5.4)
- Prorazit utěsňovací zátku pro síťové přívodní vedení (obr. 5.5)
• Vedení instalované pod omítku (obr. 5.6)
- S distančními držáky při montáži na omítku (obr. 5.7)
- Připojit připojovací kabel (obr. 5.8)
- Zapnout napájení elektrickým proudem (obr. 5.9)
- Provést nastavení → „6. Funkce“
• Nasazení ochranného krytu (obr. 5.9)

6. Funkce

Nastavení z výroby

Soumrakové nastavení: 2 000 lx

Časové nastavení: 5 s

Nastavení dosahu: 8 m

Po kompletní montáži tělesa a připojení k síti může být senzorové svítidlo uvedeno do provozu. Při manuálním uvádění svítidla do provozu spínačem světel se svítidlo pro dobu fáze měření po 10 vteřinách vypne a následovně je aktivní pro senzorový provoz. Opětovné stisknutí vypínače světel není potřebné.

Funkce základního osvětlení (obr. 6.2/E)

Funkce základního osvětlení umožňuje osvětlení se světelným výkonem přibližně 10 %, jestliže je dosaženo nastaveného jasu. Při pohybu v oblasti záchytu bude po nastavenou dobu svítit světlo se 100 % jasem. Po uplynutí nastavené doby světlo úplně zhasne. Pokud by stále ještě mělo být dosaženo nastaveného jasu, základní světlo se zase zapne.

-Otočný regulátor nastavený na = základní světlo ZAP
-Otočný regulátor nastavený na Off = základní světlo VYP
-Otočný regulátor nastavený na 10 min = základní světlo 10 minut
-Otočný regulátor nastavený na 30 min = základní světlo 30 minut

Základní světlo je zapnuté, jestliže není dosaženo prahu jasu. U aktivního provozu za denního světla je základní světlo vždy zapnuté. Základní světlo se každou hodinu vypne ke změření jasu prostředí. Po krátké době se základní světlo zase zapne.

Časové nastavení (doba doběhu) (obr. 6.2/F)

Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule v rozmezí od asi 5 s do max. 15 min. Každým zaznamenaným pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny.

Upozornění:

Po každém vypnutí svítidla je opětovné zachycování pohybu přerušeno asi na 1 vteřinu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo.

K nastavení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.

Nastavení dosahu (citlivost) (obr. 6.2/G)

Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži ve výšce 2,5 m vyplyne jako oblast záchytu.

-Otočný regulátor nastavený na „maximální“ = max. dosah 8 m
-Otočný regulátor nastavený na „minimální“ = min. dosah 3 m

Soumrakové nastavení (práh citlivosti) (obr. 6.2/H)

Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit v rozmezí asi 2–2 000 lx.

-Otočný regulátor nastavený na ⚙ = provoz za denního světla (nezávisle na jasu)
-Otočný regulátor nastavený na = soumrakový provoz (asi 2 lx)

Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastaven na ⚙️.

Funkce trvalého osvětlení

Je-li v přívodním síťovém vedení zařazen volitelný síťový vypínač, jsou vedle jednoduchého zapínání a vypínání možné i následující funkce:

Provoz trvalého osvětlení (obr. 6.3)

1) Zapnutí trvalého osvětlení:

Vypínač 2x vypnout a zapnout. Svítidlo se na 4 hodiny nastaví na trvalé osvětlení. Poté opět automaticky přejde do senzorového provozu.

2) Vypnutí trvalého osvětlení:

Vypínač 1x vypnout a zapnout. Svítidlo zhasne, popř. přejde do senzorového provozu.

Důležité:

Spínání musí být provedeno v rozmezí od 0,2 do 1 sekundy.

7. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnici o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

Důležité: Provozní přístroj nelze vyměnit.

8. Záruka výrobce

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapřičiněné vadnym materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody a vady zapřičiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno.

Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu.

Servisní opravny:

Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.

3 LETÁ ZÁRUKA VÝROBCE

9. Prohlášení o shodě

Tímto společnost STEINEL Vertrieb GmbH prohlašuje, že typ rádiového zařízení RS 16 LED odpovídá směrnici 2014/53/EU. Úplný text prohlášení o shodě EU najdete na následující internetové adrese: www.steinel.de

1. Technické parametry

Rozměry (∅ × h) PMMA ∅ 280 × 110 mm
	sklo ∅ 275 × 110 mm
Sítové napětí 220–240 V, 50/60 Hz
Příkon (Pon) PMMA 9,5 W
	sklo 9,3 W
Světelný tok (360°) PMMA 958 lm
	sklo 918 lm
Efektivnost PMMA 100 lm/W
	sklo 98 lm/W
Standby senzor (Psb) 0,39 W
Sítový proud 46,50 mA AC
Účiník 0,94
Dodatečné spínané výkony
Zatížení žárovky/halogenové žárovky	800 W
Zářivky, elektronická předřadná zařízení	400 W
Zářivky nekompenzované	400 VA
Zářivky sériově kompenzované	400 VA
Zářivky paralelně kompenzované	400 VA
Nízkonapěťové halogenové žárovky	800 VA
LED < 2 W	16 W
2 W < LED < 8 W	64 W
LED > 8 W	64 W
Kapacitní zatížení	88 μF

Barevná teplota PMMA 4 000 K (neutrální bílá)
	sklo 3 000 K (teplá bílá)
Index reprodukce barev R	a = 82
Průměrná jmenovitá životnost L70B50 při 25 °C: >60 000 hod.
Konzistence barev SDCM počáteční hodnota: 3

Rozložení svítivosti

Technika VF	5,8 GHz (nezávisle na teplotě reaguje na sebemenší pohyb)
Úhel záchytu 360° s úhlem otevření 160°
Vysílací výkon	asi 1 mW
Dosah záchytu	∅ 3–8 m
Časové nastavení	5 s – 15 min
Základní světlo	10 %
Soumrakové nastavení	2–2 000 lx
Krytí	IP 44
Třída ochrany	II
Teplotní rozmezí	-10 až +40 °C
Třída energetické účinnosti	Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „E“.

11. Provozní poruchy

Porucha Příčina Náprava

Senzorové svítidlo bez napětí	■Pojistka zareagovala, reflektor není zapnutý, přerušené vedení■Zkrat v přívodním síťovém vedení■Eventuálně vypnutý stávající síťový vypínač	■Zapnout, vyměnit pojistku; zapnout síťový vypínač, zkontrolovat vedení pomocí zkoušečky napětí■Zkontrolovat připojení■Zapnout síťový vypínač
Senzorové svítidlo nezapíná	■Zvoleno nesprávné soumrakové nastavení■Sítový vypínač v poloze VYPNUTO■Pojistka zareagovala	■Znovu nastavit■Zapnout■Zapnout, vyměnit pojistku; popř. zkontrolovat připojení
Senzorové svítidlo nevypíná	■Trvalý pohyb v oblasti záchytu ■Zkontrolovat oblast
Senzorové svítidlo zapíná bez patrného pohybu	■Svítidlo není namontováno tak, aby bylo zabezpečeno proti pohybu■K pohybu došlo, ale nebyl rozeznán pozorovatelem (pohyb za stěnou, pohyb malého objektu v bezprostřední blízkosti lampy atd.)	■Pevně namontovat těleso■Zkontrolovat oblast
Senzorové svítidlo při pohybu nezapíná	■K minimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytu■Zvoleno nesprávné soumrakové nastavení	■Zkontrolovat oblast■Znovu nastavit
