NAUDOJIMO INSTRUKCIJA RS 16 S STEINEL

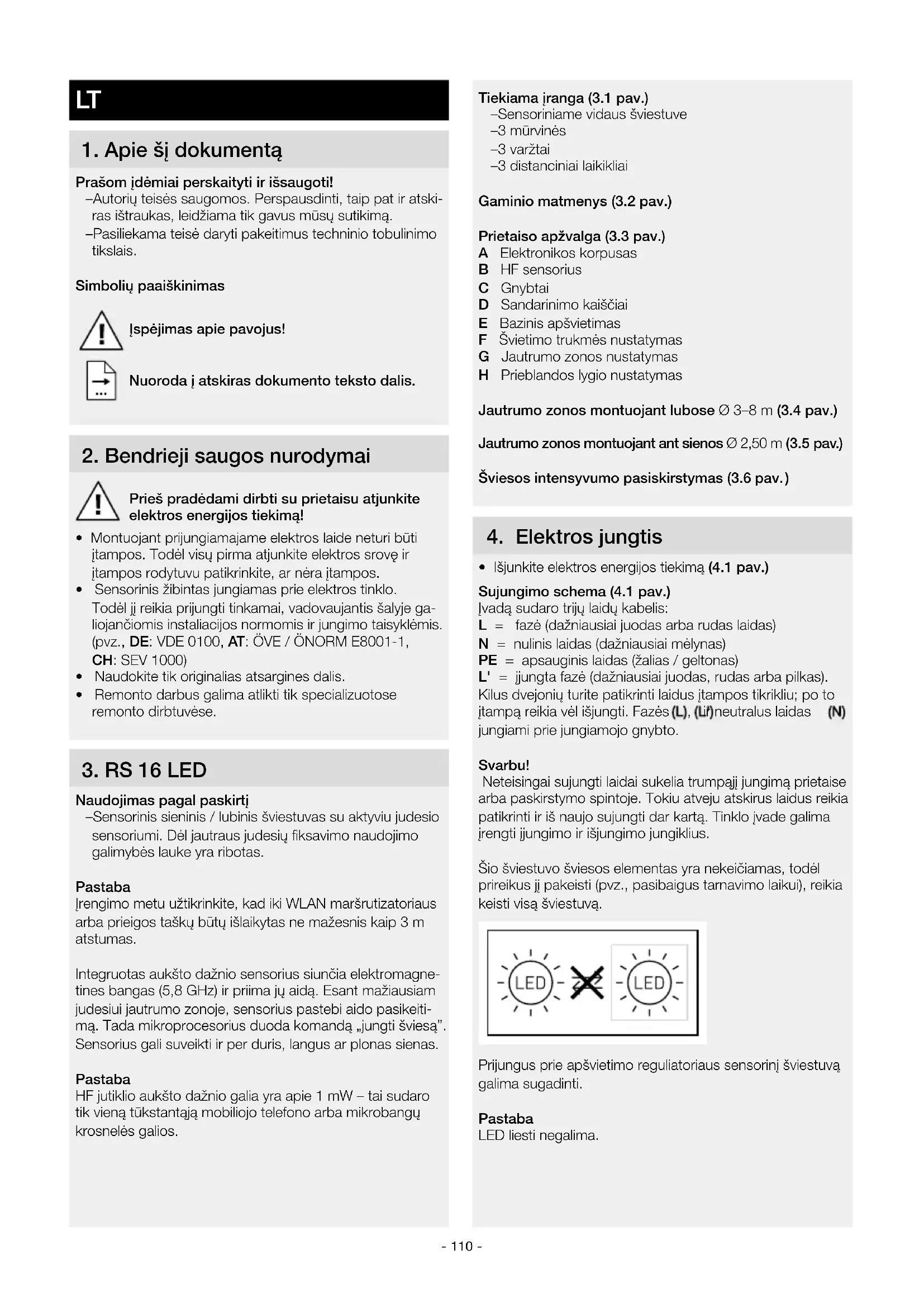

EE- 110 - Tiekiama įranga (3.1 pav.) – Sensoriniame vidaus šviestuve – 3 mūrvinės – 3 varžtai – 3 distanciniai laikikliai Gaminio matmenys (3.2 pav.) Prietaiso apžvalga (3.3 pav.) A Elektronikos korpusas B HF sensorius C Gnybtai D Sandarinimo kaiščiai E Bazinis apšvietimas F Švietimo trukmės nustatymas G Jautrumo zonos nustatymas H Prieblandos lygio nustatymas Jautrumo zonos montuojant lubose Ø 3–8m (3.4 pav.) Jautrumo zonos montuojant ant sienos Ø 2,50 m (3.5 pav.) Šviesos intensyvumo pasiskirstymas (3.6 pav. )

• Išjunkite elektros energijos tiekimą (4.1 pav.) Sujungimo schema (4.1 pav.) Įvadą sudaro trijų laidų kabelis: L = fazė (dažniausiai juodas arba rudas laidas) N = nulinis laidas (dažniausiai mėlynas) PE = apsauginis laidas (žalias / geltonas) L' = įjungta fazė (dažniausiai juodas, rudas arba pilkas). Kilus dvejonių turite patikrinti laidus įtampos tikrikliu; po to įtampą reikia vėl išjungti. Fazės , ir neutralus laidas jungiami prie jungiamojo gnybto. Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo spintoje. Tokiu atveju atskirus laidus reikia patikrinti ir iš naujo sujungti dar kartą. Tinklo įvade galima įrengti įjungimo ir išjungimo jungiklius. Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą. Prijungus prie apšvietimo reguliatoriaus sensorinį šviestuvą galima sugadinti. Pastaba LED liesti negalima.

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atski- ras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. Simbolių paaiškinimas Įspėjimas apie pavojus! Nuoroda į atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.

• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje ga- liojančiomis instaliacijos normomis ir jungimo taisyklėmis. (pvz., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Naudokite tik originalias atsargines dalis.

• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse.

Naudojimas pagal paskirtį – Sensorinis sieninis / lubinis šviestuvas su aktyviu judesio sensoriumi. Dėl jautraus judesių fiksavimo naudojimo galimybės lauke yra ribotas. Pastaba Įrengimo metu užtikrinkite, kad iki WLAN maršrutizatoriaus arba prieigos taškų būtų išlaikytas ne mažesnis kaip 3 m atstumas. Integruotas aukšto dažnio sensorius siunčia elektromagne- tines bangas (5,8 GHz) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aido pasikeiti- mą. Tada mikroprocesorius duoda komandą „jungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas. Pastaba HF jutiklio aukšto dažnio galia yra apie 1 mW – tai sudaro tik vieną tūkstantąją mobiliojo telefono arba mikrobangų krosnelės galios.- 111 -

• Patikrinkite visas dalis, ar nėra pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Montuodami sensorinį šviestuvą pasirinkite nuo vibraci- jos apsaugotą vietą.

• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo fiksavimą.

• Netinka montuoti prie lubų su virštinkiniu maitinimo kabeliu (5.1 pav.) Montavimo eiga

• Atskirkite dangtelį nuo korpuso (5.2 pav.).

• Pažymėkite gręžimo skyles (5.3 pav.)

• Išgręžkite skyles ir įkiškite kaiščius (5.4 pav.)

• Pradurkite sandarinimo kaištį tinklo įvadui (5.5 pav.)

• Potinkinis įvadas (5.6 pav.)

• Su distanciniais laikikliais įrengiant virštinkiniu būdu (5.7 pav.)

• Prijunkite jungiamuosius laidus (5.8 pav.)

• Įjunkite elektros energijos tiekimą (5.9 pav.)

• Atlikite nustatymus ➜ „6. Funkcija“

• Uždėkite dangtį (5.9 pav.)

Gamyklos nustatymas Prieblandos lygio nustatymas: 2000 liuksų Švietimo trukmės nustatymas: 5s Jautrumo zonos ilgio nustatymas: 8m Pritvirtinus korpusą ir prijungus elektros kabelius, šviestuvą galima įjungti. Įjungus prožektorių šviesos jungikliu rankiniu būdu šviestuvas po 10sekundžių išsijungia matavimams ir po to jį galima naudoti sensoriniu režimu. Dar kartą spausti jungiklio nebūtina. Nustatymo reguliatorius (6.1 pav.) Bazinis apšvietimas (6.2/E pav.) Bazinio apšvietimo funkcija suteikia galimybę apšvietimui naudoti maždaug 10% šviesos galingumo, kai pasiekiama nustatyta apšvietimo reikšmė. Užfiksavus judesį jautrumo zonoje, apšvietimas nustatytam laikui įjungiamas 100%. Pasibaigus nustatytai trukmei šviesa visiškai išsijungia. Jeigu nustatyta apšvietimo reikšmė vis dar nepasiekta, vėl įjungiamas bazinis apšvietimas. – Nustatymo reguliatorius ties = bazinis apšvietimas ĮJ. – Nustatymo reguliatorius ties „Off“ = bazinis apšvietimas IŠJ. – Nustatymo reguliatorius ties 10 min. = bazinis apšvieti- mas 10minučių – Nustatymo reguliatorius ties 30 min. = bazinis apšvieti- mas 30minučių Bazinis apšvietimas yra ĮJUNGTAS, kai nepasiekiamas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui bazinis apšvietimas visada yra ĮJUNGTAS. Bazinis apšvietimas kas valandą išsijungia, kad pamatuotų aplinkos apšvietimo lygį. Po trumpo laiko bazinis apšvietimas vėl įsijungia. Švietimo trukmės nustatymas (inercinio veikimo laikas) (6.2/F pav.) Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5s iki maks. 15min. Kaskart užfiksa- vus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo. Pastaba Kaskart šviestuvui išsijungus naujas judesys gali būti užfik- suotas tik maždaug po 1sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą. Norint nustatyti jautrumo zoną ir patikrinti funkcijas reko- menduojama pasirinkti trumpiausią laiką. Veikimo nuotolio reguliavimas (jautrumas) (6.2/G pav.) Veikimo nuotolis – tai maždaug apskritimo formos zona, kurio- je judesį fiksuoja jutiklis, jei jis sumontuojamas 2,5m aukštyje. – Nustatymo reguliatorius ties maksimalia reikšme = maksimalus jautrumo zonos ilgis apie 8m – Nustatymo reguliatorius ties minimalia reikšme = minimalus jautrumo zonos ilgis apie 3m Šviesos stiprio nustatymas (jutiklio suveikimo slenks- tis) (6.2/H pav.) Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2000 liuksų. – Nustatymo reguliatorius ties = dienos šviesos režimas (nepriklauso nuo apšvietimo) – Nustatymo reguliatorius ties = prieblandos režimas (maždaug 2 liuksai). Nustatant jautrumo zoną ir atliekant funkcijų patikrinimą die- nos metu nustatymo reguliatorius turi būti nustatytas ties . Pastovaus švietimo funkcija Jeigu sumontuotas pasirinktinis tinklo jungiklis, be įjungimo ir išjungimo funkcijų dar galimos šios: Pastovaus švietimo režimas (6.3 pav.)

1) Pastovaus švietimo įjungimas:

jungiklį 2×IŠJUNGTI ir ĮJUNGTI. Šviestuve 4 valandoms įjungiama pastovaus švietimo funkcija. Paskui automatiškai vėl perjungiama į jutiklio režimą.

2) Pastovaus švietimo išjungimas:

jungiklį 1×IŠJUNGTI ir ĮJUNGTI. Šviestuvas išsijungia arba persijungia į sensorinį darbo režimą. Svarbu! Perjungimai turi būti atliekami 0,2–1 s diapazone.- 112 -

9. Atitikties deklaracija

„STEINEL Vertrieb GmbH“ pareiškia, kad „RS 16 LED“ tipo radijo ryšio įrenginys atitinka direktyvą 2014/53/ES. Visą ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.steinel.de

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į naci- onalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Svarbu: valdymo prietaisas nekeičiamas.

8. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ su- teikia prietaisui garantiją. Garantinis laikotarpis – 36 mėne- siai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiū- ra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms da- lims, taip pat jei prietaisas sugenda dėl netinkamo naudoji- mo arba netinkamos priežiūros. Kitiems daiktams padary- ta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąs- kaita (pirkimo data ir pardavėjo antspaudu), tinkamai supa- kuotas atsiunčiamas į atitinkamą techninės priežiūros tar- nybos vietą. Remontas Pasibaigus garantinio aptarnavimo laikotarpiui arba esant ge- dimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre. GAMINTOJO

10. Techniniai duomenys

) PMMA 9,5 W Stiklas 9,3 W Šviesos srautas (360°) PMMA 958lm Stiklas 918lm Efektyvumas PMMA 100lm/W Stiklas 98lm/W Budėjimo režimas (sensorius) (P

) 0,39W Tinklo srovė 46,50mA AC Galios koeficientas 0,94 Papildoma jungimo galia Kaitrinės / halogeninės lemputės apkrova Liuminescencinės lempos elektroniniai paleidimo įrenginiai (EVG) Liuminescencinės lempos, nekompensuotos Liuminescencinės lempos, išilginė kompensacija Liuminescencinės lempos su lygiagrečiu kompensavimu Žemos įtampos halogeninės lempos LED < 2 W

=82 Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: > 60 000 val. Spalvų nuoseklumas SDCM Pradinė reikšmė: 3 Šviesos intensyvumo pasiskirstymas LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

31.05.21 / 16:33 1/1

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 Aukšto dažnio technika 5,8 GHz (priklausomai nuo temperatūros reaguoja į mažiausią judesį) Apimties kampas 360° su 160° atverties kampu Siųstuvo galingumas Apie 1 mW Jautrumo zona Ø 3–8m Švietimo trukmės nustatymas 5 s – 15 min. Bazinis apšvietimas 10 % Prieblandos lygio nustatymas 2–2000 liuksų Saugos klasė IP 44 Apsaugos klasė II Temperatūros diapazonas Nuo -10 iki +40 °C Energinio veiksmingumo klasė Šiame gaminyje yra „E“ energinio veiksmingumo klasės šviesos šaltinis. LT- 114 - Sutrikimas Priežastis Pagalba Sensoriniame šviestuve nėra elektros srovės ■ Suveikė saugiklis, neįjungta, nutrauktas laidas ■ Tinklo įvade įvyko trumpasis jungimas ■ Išsijungė tinklo jungiklis (jei yra) ■ Įjunkite, pakeiskite saugiklį; įjunkite tinklo jungiklį; įtampos tikrinimo prietaisu patikrinkite laidą ■ Patikrinkite jungtis ■ Įjunkite tinklo jungiklį Sensorinis šviestuvas neįsijungia ■ Neteisingai nustatytas prieblandos lygis ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis ■ Nustatykite iš naujo ■ Įjunkite ■ Įjunkite, pakeiskite saugiklį; jeigu reikia, patikrinkite jungtį Sensorinis šviestuvas neišsijungia ■ Jautrumo zonoje fiksuojamas nuolatinis judesys ■ Patikrinkite veikimo zonos nustatymus Sensorinis šviestuvas įsijungia, nors judesio nebuvo ■ Šviestuvas sumontuotas netvirtai ■ Judesys buvo, tačiau stebėtojas jo nepažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.) ■ Tvirtai sumontuokite korpusą ■ Patikrinkite veikimo zonos nustatymus Sensorinis šviestuvas neįsijungia esant judėjimui ■ Greiti judesiai nuslopinami siekiant sumažinti trikdžius arba nustatyta per maža jautrumo zona ■ Neteisingai nustatytas prieblandos lygis ■ Patikrinkite veikimo zonos nustatymus ■ Nustatykite iš naujo
