产品类型	运动感应天窗（LED灯）
品牌	Steinel
型号	RS 16 S
尺寸（直径 x 高度）	PMMA：直径280×110毫米，玻璃：直径275×110毫米
电源	220-240伏，50/60赫兹
功耗	9.5瓦（PMMA）/ 9.3瓦（玻璃）
光通量	958流明（PMMA）/ 918流明（玻璃）
光效	100流明/瓦（PMMA）/ 98流明/瓦（玻璃）
色温	4000K（PMMA中性白）/ 3000K（玻璃暖白）
防护等级	IP44
保护等级	II
工作温度范围	-10°C至+40°C
探测角度	360°带160°角开口
探测器范围	直径3至8米（吸顶安装）
延时（可调照明时间）	5秒至15分钟
触发阈值（亮度）	2至2000勒克斯（可调）
定向照明功能	是，以10%功率照明
强制开启功能	是（4小时，通过电源开关）
探测技术	HF 5.8 GHz探测器（高频）
制造商保修	36个月（3年）
光源更换	不可更换（需更换整个灯具）
维护与清洁	用湿布清洁，避免使用溶剂和磨蚀性清洁剂
安全	任何操作前切断电源；由合格专业人员按照NF C-15100标准安装
备件与可维修性	无可用备件；仅由专业维修店维修

常见问题 - RS 16 S STEINEL

如何调节探测器的探测范围？

使用设备上的范围调节旋钮（灵敏度）。逐渐旋转，以调整地面上的圆形探测区域，适用于2.5米安装高度。

为什么我的灯具在有运动时不亮？

检查触发阈值（亮度）设置：如果设置过高，可能会在白天阻止点亮。同时确保电源开关处于开启位置且保险丝未熔断。如果问题持续，检查探测区域（障碍物、角度）。

如何激活定向照明模式？

将定向照明调节旋钮（符号Ⓐ）旋转到所需位置：Ⓐ=永久定向照明，Off=关闭，或设置10或30分钟的时间。当环境亮度低于设定阈值时，定向照明自动点亮。

我可以在此灯具上使用调光器吗？

不可以，连接调光器会损坏探测灯具。仅使用标准的开/关开关。

如何执行强制开启？

如果安装了电源开关，快速操作开关2次（在0.2至1秒内关闭/打开）。灯具将强制开启4小时，然后自动返回探测模式。要取消，操作开关1次。

PMMA版本和玻璃版本有什么区别？

PMMA版本发出中性白光（4000K），而玻璃版本发出暖白光（3000K）。尺寸和光性能略有不同（PMMA: 9.5瓦/958流明，玻璃: 9.3瓦/918流明）。

灯具能透过玻璃或薄墙探测运动吗？

是的，高频探测器（5.8GHz）能透过门、玻璃和薄墙探测运动。但应避免将设备安装在距离WiFi路由器或接入点3米以内。

如果灯具不关闭怎么办？

检查探测区域内是否有连续运动（树枝、动物等）。减小探测范围或调整延时。如果问题持续，检查灯具是否牢固固定且不移动。

如何调节延时（后续工作时间）？

使用设备上的延时调节旋钮（符号f）。旋转以调节探测后的照明时间，从5秒到15分钟。每次新运动后计时器重新启动。

光源可更换吗？

不可以，LED光源不可更换。发生故障时，必须更换整个灯具。手册中说明：‘无法更换此灯具的光源。’

用户手册 RS 16 S STEINEL

- 版权所有。未经我方批准禁止翻印或摘录。

- 保留技术更改的权利。

符号说明

危险警告！

指示文件中的文本位置。

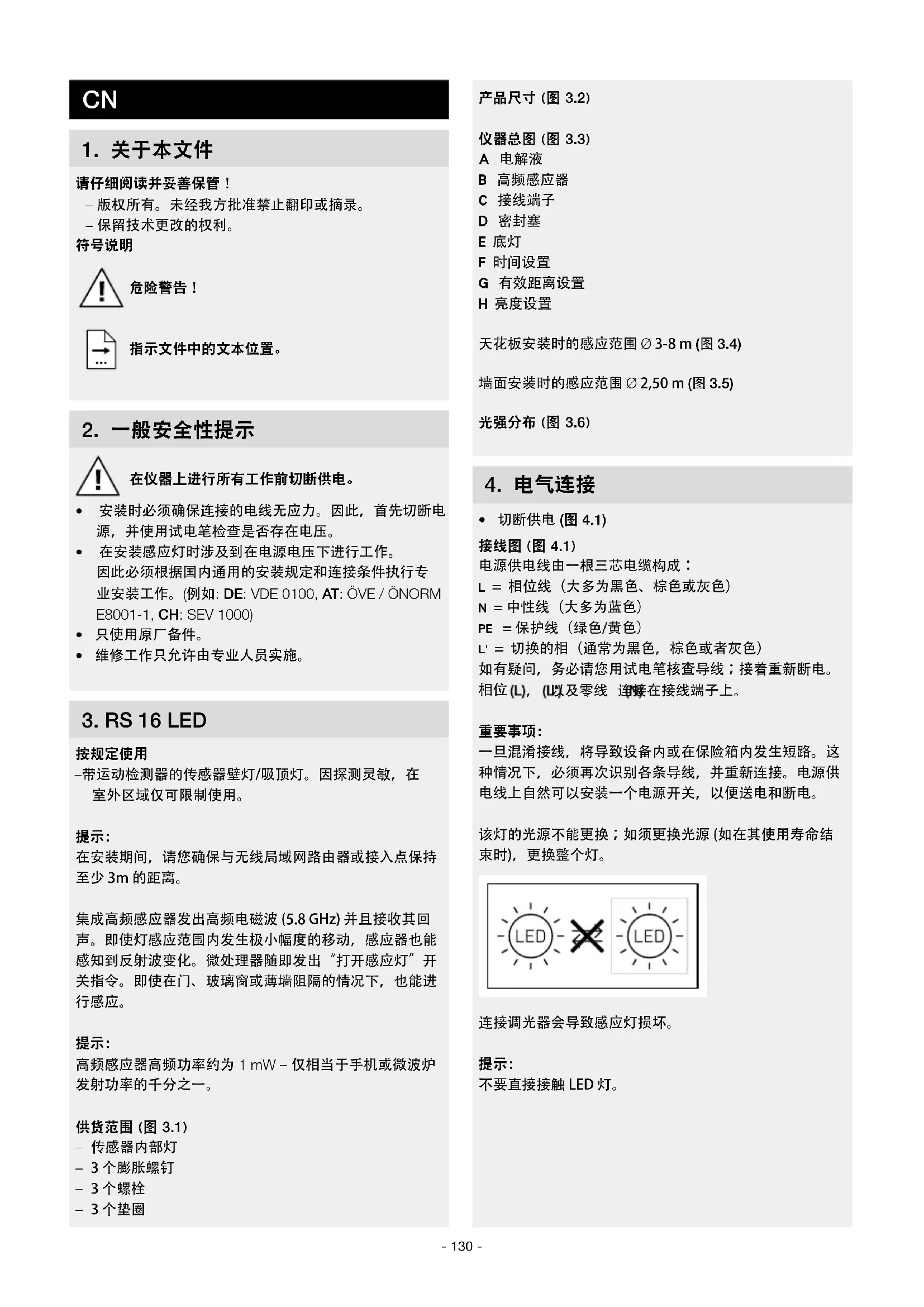

2. 一般安全性提示

在仪器上进行所有工作前切断供电。

• 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。
• 在安装感应灯时涉及到在电源电压下进行工作。因此必须根据国内通用的安装规定和连接条件执行专业安装工作。(例如: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• 只使用原厂备件。
• 维修工作只允许由专业人员实施。

3. RS 16 LED

按规定使用

- 带运动检测器的传感器壁灯/吸顶灯。因探测灵敏，在室外区域仅可限制使用。

提示：

在安装期间，请您确保与无线局域网路由器或接入点保持至少 3m 的距离。

集成高频感应器发出高频电磁波 (5.8 GHz) 并且接收其回声。即使灯感应范围内发生极小幅度的移动，感应器也能感知到反射波变化。微处理器随即发出“打开感应灯”开关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。

提示：

高频感应器高频功率约为 1 mW – 仅相当于手机或微波炉发射功率的千分之一。

供货范围（图 3.1）

• 传感器内部灯
• 3个膨胀螺钉
• 3个螺栓
  -3个垫圈

产品尺寸（图 3.2）

仪器总图（图 3.3）

A 电解液
B 高频感应器
C 接线端子
D 密封塞
E 底灯
F 时间设置
G 有效距离设置
H 亮度设置

天花板安装时的感应范围 3-8 m (图 3.4)

墙面安装时的感应范围 ∅ 2,50 m (图 3.5)

光强分布（图 3.6）

4. 电气连接

- 切断供电 (图 4.1)

接线图(图 4.1)

电源供电线由一根三芯电缆构成：

L = 相位线（大多为黑色、棕色或灰色）

N = 中性线（大多为蓝色）

PE = 保护线（绿色/黄色）

L' = 切换的相（通常为黑色，棕色或者灰色）

如有疑问，务必请您用试电笔核查导线；接着重新断电。相位(L)，(U)以及零线连接在接线端子上。

重要事项：

一旦混淆接线，将导致设备内或在保险箱内发生短路。这种情况下，必须再次识别各条导线，并重新连接。电源供电线上自然可以安装一个电源开关，以便送电和断电。

该灯的光源不能更换；如须更换光源(如在其使用寿命结束时)，更换整个灯。

连接调光器会导致感应灯损坏。

提示：

不要直接接触 LED 灯。

5. 安装

• 检查所有构件是否受损。
• 损坏时禁止使用产品。
• 安装感应灯时请注意，务必将其稳牢固定，防止发生振动。
• 在考虑射程和探测到运动的情况下选择合适的装配地点。
• 若是明线安装款，则不适合安装在天花板上(图 5.1)

安装步骤

• 从机壳上取下盖罩 (图 5.2)
• 标记钻孔 (图 5.3)
• 钻孔和放入膨胀螺栓 (图 5.4)
• 打开馈电线的密封塞 (图 5.5)
• 暗装线路 (图 5.6)
• 当电缆明装时采用间隔支架 (图 5.7)
• 连接接线电缆 (图 5.8)
• 启动供电 (图 5.9)
• 进行调整 "6.功能"
• 安装盖罩 (图 5.9)

6. 功能

出厂设置

亮度设置：2000 Lux

时间设置：5秒

射程设置：8 m

该壳体安装完毕并连接电源线后，感应灯即可使用。如果使用灯开关手动调试灯，测量阶段时，灯在10秒钟后自动关闭，随后针对传感器模式激活。无需重新操作灯开关。

设置调节器 (图 6.1)

基本照明灯功能（图 6.2/E）

当达到设定的亮度值时，基本照明灯功能以约 10% 的光效率进行照明。通过在感应范围内的移动，灯在设置的时间内以 100% 的亮度开启。经过设定的时间段后，灯完全关闭。如果仍然达到设定的亮度值，基本照明灯再次开启。

• 调节器设置为 = 基本照明灯开
• 调节器设置为 Off = 基本照明灯关
• 调节器设置为 10 ~min = 基本照明灯亮 10 分钟
• 调节器设置为 30 ~min = 基本照明灯亮 30 分钟

当低于亮度阈值时，基本照明灯

开。激活日光模式时，基本照明灯始终开。基本照明灯每小时关闭一次，以便测量环境亮度。短暂关闭后基本照明灯重新开启。

时间设定（延时）(图 6.2/F)

所需的灯照明时长可在约 5 S 至最长 15 Min 的范围内无级调整。通过该时间结束前所探测到的每次运动，重新启动时钟。

说明: 每次关闭灯后，新的移动感应会中断约 1 秒钟。 该时间结束后，感应灯仅在感应到移动时亮起。 设置感应范围和进行功能测试时，建议设置最短时间。

射程设置（敏感度）(图 6.2/G)

用射程的概念表示底部上的大致圆形的直径，它在安装时是按2.5高度的感应范围测出的。

-设置调节器最大值 = 最大射程 8m
-设置机器最小值 = 最小射程 3m

亮度设置（响应门限）(图 6.2/H)

可在大约2-2000Lux之间无级设置所希望的响应门限。设置为2-2000 Lux。

-设置调节器调到 = 日光运行（与亮度无关）
- 把设置调节器调节到 = 亮度运行（大约2 Lux）

设置感应范围以及在日光下进行功能测试时调节器须处于 ⚙️。

长亮功能

如果在电源供电线中安装了选配的电源开关，则除简单的开关功能外，还能实现下列功能：

长亮灯模式（图 6.3）

1) 打开长亮灯：

开关关闭并打开2次。将灯设置为4小时的长亮灯。然后灯将重新自动切换至传感器模式。

2) 关闭长亮灯：

开关关闭并打开1次。灯关闭或切换至感应器模式。

重要：

必须在 0.2 至 1 秒的范围内执行开启过程。

7. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。

重要信息：操作设备无法更换。

8. 制造商担保

该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。

仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票（购买日期和零售商盖章）包装好并寄至相关维修点时，才能享受质保。

维修服务：

质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

3年厂商质保

9. 一致性声明

STEINEL Vertrieb GmbH 特此声明，RS 16 LED 的无线电设备类型符合指令 2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.stinel.de

1. 技术参数

尺寸(∅×T) PMMA∅280×110mm	玻璃∅275×110mm
电源电压220-240V, 50/60Hz
功率消耗(Pon)PMMA 9.5W	玻璃9.3W
光通量(360°)PMMA 958lm	玻璃918lm
能效PMMA 100lm/W	玻璃98lm/W
待机(传感器)(Psb)0.39W
电源电流46.50mA AC
功率系数0.94
额外负载功率
白炽灯/卤素灯负载	800W
荧光灯电子镇流器	400W
荧光灯未补偿	400VA
荧光灯已串联补偿	400VA
荧光灯已并联补偿	400VA
低压卤素灯	800VA
LED<2W	16W
2W<LED<8W	64W
LED>8W	64W
电容负载	88μF
色温PMMA 4000K(中性白)	玻璃 3000K(暖白)
显色指数:R	=82
平均额定使用寿命L70B50在25°C时:>60,000小时
SDCM的颜色一致性初始值:3
光强分布
高频技术5.8GHz(不受温度影响,可以对最微小的移动作出反应)
感应角度360°时160°开口角度
发射功率约1mW
感应有效距离	∅3-8m
时间设置5s-15min
底灯10%
亮度设置2-2,000Lux
保护形式IP44
防护等级II
温度范围-10至+40°C
能效等级本产品具备一个能效等级为“E”的光源。

11. 运行故障

故障 原因 补救办法

感应灯无电压■保险丝已熔断,未接通,断线■电源供电线上短路■关断可能存在的电源开关	■接通、更换保险丝;打开电源开关;使用试电笔检查电线■检查接头■启动电源开关
感应灯无法打开■错误选择了暗光设置■电源开关断开■保险丝已熔断	■重新设置■启动■接通、更换保险丝;必要时检查接头
感应灯无法关闭■在探测范围内存在持续运动■检查探测区域
未检测到移动,但感应灯打开■灯未牢固安装■存在运动,但未被观察器识别到(墙后面的运动,紧靠灯管附近有小物体运动等)	■灯罩固定■检查探测区域
发生移动,但感应灯无法打开■为将干扰降低到最低限度而抑制了快速运动或者探测范围设置得太小■错误选择了暗光设置	■检查探测区域■重新设置
