Produkttyp	Bewegungsmelder-Fensterleuchte (LED-Lampe)
Marke	Steinel
Modell	RS 16 S
Abmessungen (Durchmesser x Höhe)	PMMA: Ø 280 × 110 mm, Glas: Ø 275 × 110 mm
Stromversorgung	220-240 V, 50/60 Hz
Leistungsaufnahme	9,5 W (PMMA) / 9,3 W (Glas)
Lichtstrom	958 lm (PMMA) / 918 lm (Glas)
Lichtausbeute	100 lm/W (PMMA) / 98 lm/W (Glas)
Farbtemperatur	4000 K (neutralweiß PMMA) / 3000 K (warmweiß Glas)
Schutzart	IP44
Schutzklasse	II
Betriebstemperaturbereich	-10 °C bis +40 °C
Erfassungswinkel	360° mit 160° Öffnungswinkel
Reichweite des Sensors	Ø 3 bis 8 m (Deckenmontage)
Nachlaufzeit (einstellbare Leuchtdauer)	5 Sekunden bis 15 Minuten
Ansprechschwelle (Helligkeit)	2 bis 2000 Lux (einstellbar)
Orientierungslichtfunktion	Ja, Beleuchtung mit 10 % Leistung
Dauerlichtfunktion	Ja (4 Stunden, über Netzschalter)
Erfassungstechnologie	HF-Sensor 5,8 GHz (Hochfrequenz)
Herstellergarantie	36 Monate (3 Jahre)
Austausch der Lichtquelle	Nicht möglich (gesamte Leuchte ersetzen)
Wartung und Reinigung	Mit einem feuchten Tuch reinigen, ohne Lösungsmittel oder Scheuermittel
Sicherheit	Vor jedem Eingriff Stromversorgung unterbrechen; Installation durch qualifizierten Fachmann gemäß Norm NF C-15100
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar; Reparaturen nur durch Fachwerkstatt

Häufig gestellte Fragen - RS 16 S STEINEL

Wie stelle ich die Reichweite des Sensors ein?

Verwenden Sie den Einstellknopf für die Reichweite (Empfindlichkeit) am Gerät. Drehen Sie ihn schrittweise, um den kreisförmigen Erfassungsbereich am Boden anzupassen, bei einer Montagehöhe von 2,5 m.

Warum schaltet sich meine Leuchte nicht ein, obwohl Bewegung erfasst wird?

Überprüfen Sie die Einstellung der Ansprechschwelle (Helligkeit): Ist sie zu hoch eingestellt, kann sie das Einschalten bei Tag verhindern. Stellen Sie sicher, dass der Netzschalter auf Ein steht und die Sicherung nicht herausgesprungen ist. Wenn das Problem weiterhin besteht, überprüfen Sie den Erfassungsbereich (Hindernisse, Winkel).

Wie aktiviere ich den Orientierungslichtmodus?

Drehen Sie den Einstellknopf für das Orientierungslicht (Symbol Ⓐ) auf die gewünschte Position: Ⓐ = Dauerlicht, Off = Aus, oder stellen Sie eine Dauer von 10 oder 30 Minuten ein. Das Orientierungslicht schaltet sich automatisch ein, wenn die Umgebungshelligkeit unter den eingestellten Schwellenwert fällt.

Kann ich einen Dimmer mit dieser Leuchte verwenden?

Nein, der Anschluss an einen Dimmer beschädigt die Bewegungsmelder-Leuchte. Verwenden Sie nur einen Standard-Ein/Aus-Schalter.

Wie führe ich eine Dauerlichtfunktion durch?

Falls ein Netzschalter installiert ist, betätigen Sie ihn 2 Mal schnell Aus/Ein (zwischen 0,2 und 1 Sekunde). Die Leuchte schaltet sich dann für 4 Stunden im Dauerlicht ein und wechselt danach automatisch zurück in den Bewegungsmodus. Zum Abbrechen betätigen Sie den Schalter 1 Mal.

Was ist der Unterschied zwischen den Versionen PMMA und Glas?

Die PMMA-Version strahlt neutralweißes Licht (4000 K) aus, während die Glas-Version warmweißes Licht (3000 K) abgibt. Abmessungen und Lichtleistung unterscheiden sich geringfügig (9,5 W/958 lm für PMMA, 9,3 W/918 lm für Glas).

Kann die Leuchte Bewegungen durch eine Glasscheibe oder dünne Trennwand erkennen?

Ja, der HF-Sensor (5,8 GHz) kann Bewegungen durch Türen, Fenster und dünne Wände hindurch erkennen. Vermeiden Sie jedoch, das Gerät in weniger als 3 m Entfernung zu einem WLAN-Router oder Access Point zu installieren.

Was tun, wenn die Leuchte nicht ausgeht?

Überprüfen Sie, ob sich keine dauerhaften Bewegungen im Erfassungsbereich befinden (Bewegung von Bäumen, Tieren usw.). Reduzieren Sie die Reichweite oder passen Sie die Nachlaufzeit an. Falls das Problem weiterhin besteht, kontrollieren Sie, ob die Leuchte fest montiert ist und sich nicht bewegt.

Wie stelle ich die Nachlaufzeit ein?

Verwenden Sie den Einstellknopf für die Nachlaufzeit (Symbol f) am Gerät. Drehen Sie ihn, um die Beleuchtungsdauer nach der Erfassung von 5 Sekunden bis 15 Minuten einzustellen. Der Timer startet bei jeder neuen Bewegung neu.

Ist die Lichtquelle austauschbar?

Nein, die LED-Lichtquelle ist nicht austauschbar. Bei einem Defekt muss die gesamte Leuchte ersetzt werden. Dies steht in der Anleitung: 'Es ist nicht möglich, die Lichtquelle dieser Leuchte auszutauschen.'

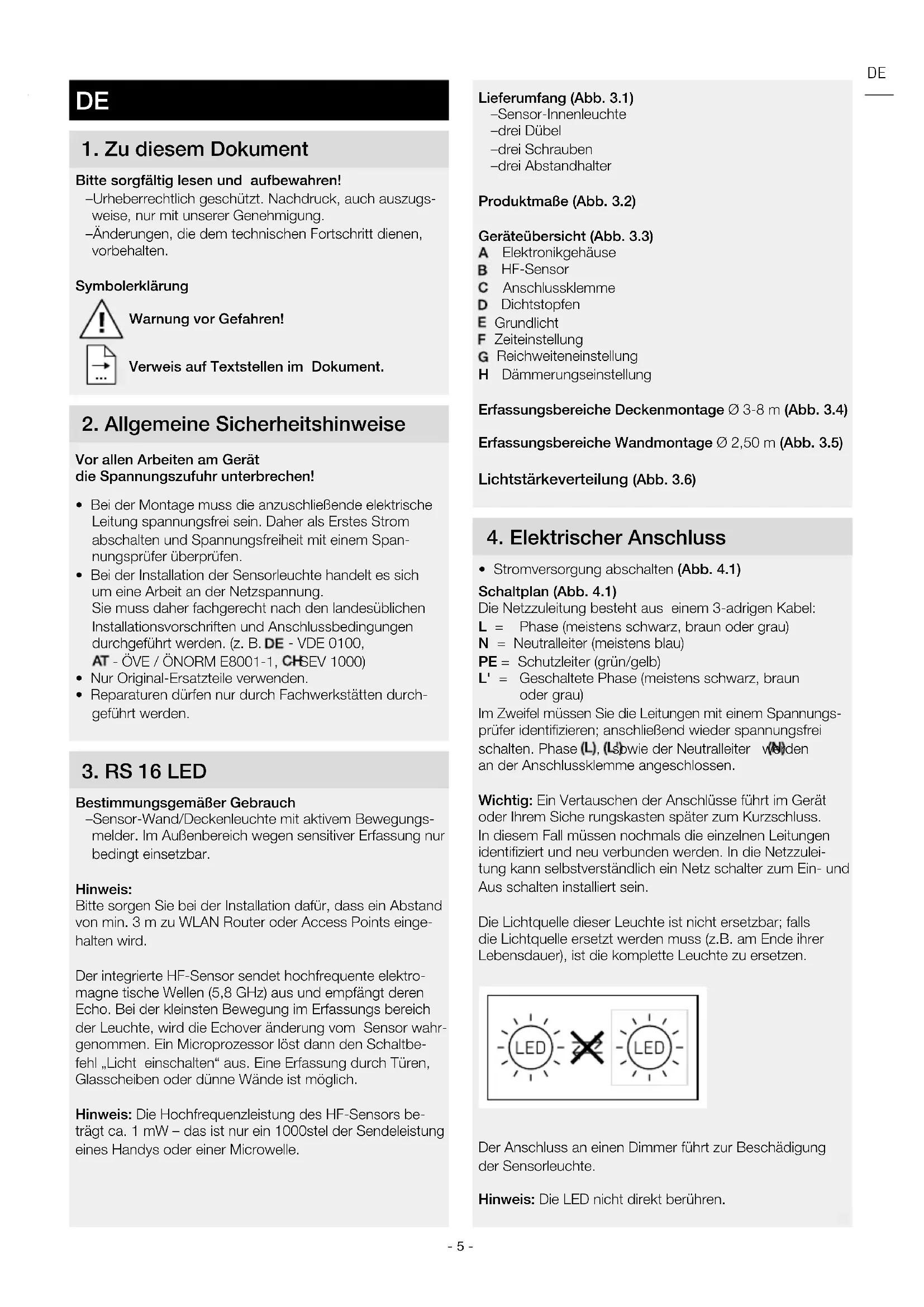

BEDIENUNGSANLEITUNG RS 16 S STEINEL

DE....5 Textteil beachten!

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

-Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.

-Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (z. B. DE - VDE 0100, AT - ÖVE / ÖNORM E8001-1, CHSEV 1000)
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. RS 16 LED

Bestimmungsgemäßer Gebrauch

–Sensor-Wand/Deckenleuchte mit aktivem Bewegungsmelder. Im Außenbereich wegen sensitiver Erfassung nur bedingt einsetzbar.

Hinweis:

Bitte sorgen Sie bei der Installation dafür, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird.

Der integrierte HF-Sensor sendet hochfrequente elektromagne tische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei der kleinsten Bewegung im Erfassungs bereich der Leuchte, wird die Echover änderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl „Licht einschalten“ aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich.

Hinweis: Die Hochfrequenzleistung des HF-Sensors beträgt ca. 1 mW – das ist nur ein 1000stel der Sendeleistung eines Handys oder einer Microwelle.

Lieferumfang (Abb. 3.1)

-Sensor-Innenleuchte
-drei Dübel
-drei Schrauben
-drei Abstandhalter

Produktmaße (Abb. 3.2)

Geräteübersicht (Abb. 3.3)

A Elektronikgehäuse
B HF-Sensor
C Anschlussklemme
D Dichtstopfen
E Grundlicht
F Zeiteinstellung
G Reichweiteneinstellung

H Dämmerungseinstellung

Erfassungsbereiche Deckenmontage ∅ 3-8 m (Abb. 3.4)

Erfassungsbereiche Wandmontage ∅ 2,50 m (Abb. 3.5)

Lichtstärkeverteilung (Abb. 3.6)

4. Elektrischer Anschluss

• Stromversorgung abschalten (Abb. 4.1)

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

L' = Geschaltete Phase (meistens schwarz, braun oder grau)

Im Zweifel müssen Sie die Leitungen mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L), (L) sowie der Neutralleiter werden an der Anschlussklemme angeschlossen.

Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche rungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Leitungen identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netz schalter zum Ein- und Aus schalten installiert sein.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

Der Anschluss an einen Dimmer führt zur Beschädigung der Sensorleuchte.

Hinweis: Die LED nicht direkt berühren.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
• Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung.
• Nicht für die Deckenmontage bei Zuleitung Aufputz geeignet (Abb. 5.1)

Montageschritte

• Abdeckhaube vom Gehäuse trennen (Abb. 5.2)
• Bohrlöcher anzeichnen (Abb. 5.3)
- Löcher bohren und Dübel einsetzen (Abb. 5.4)
• Dichtstopfen für Netzzuleitung durchstoßen (Abb. 5.5)
• Unterputzzuleitung (Abb. 5.6)
- Mit Abstandhaltern bei Aufputzmontage (Abb. 5.7)
- Anschlusskabel anschließen (Abb. 5.8)
• Stromversorgung einschalten (Abb. 5.9)
- Einstellungen vornehmen → „6. Funktion“
• Abdeckhaube aufsetzen (Abb. 5.9)

6. Funktion

Werkseinstellungen

Dämmerungseinstellung: 2000 Lux

Zeiteinstellung: 5 Sekunden

Reichweiteneinstellung:8 m

Nachdem das Gehäuse montiert und der Netzanschluss vorgenommen ist, kann die Sensorleuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme der Leuchte über den Lichtschalter schaltet diese sich für die Einmessphase nach 10 Sekunden aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Lichtschalters ist nicht erforderlich.

Einstellregler (Abb. 6.1)

Grundlichtfunktion (Abb. 6.2/E)

Die Grundlichtfunktion ermöglicht eine Beleuchtung mit ca. 10 % der Lichtleistung, wenn der eingestellte Helligkeitswert erreicht wird. Durch eine Bewegung im Erfassungsbereich wird das Licht für die eingestellte Zeit mit 100 % Helligkeit eingeschaltet. Nach Ablauf der eingestellten Zeitdauer schaltet das Licht vollständig aus. Sollte der eingestellte Helligkeitswert immer noch erreicht sein, wird das Grundlicht wieder eingeschaltet.

-Einstellregler auf = Grundlicht AN
-Einstellregler auf Off = Grundlicht AUS
-Einstellregler auf 10 min = Grundlicht 10 Minuten
-Einstellregler auf 30 min = Grundlicht 30 Minuten

Das Grundlicht ist AN, wenn die Helligkeitsschwelle unterschritten wird. Bei aktiviertem Tageslichtbetrieb ist das Grundlicht immer AN. Das Grundlicht schaltet stündlich aus, um die Umgebungshelligkeit zu messen. Nach kurzer Zeit schaltet das Grundlicht wieder ein.

Zeiteinstellung (Nachlaufzeit) (Abb. 6.2/F)

Die gewünschte Leucht dauer der Leuchte kann stufenlos von ca. 5 Sekunden bis max. 15 Minuten eingestellt werden. Durch jede erfasste Bewe gung vor Ablauf dieser Zeit wird die Zeituhr erneut ge startet.

Hinweis: Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Reichweiteneinstellung (Empfindlichkeit) (Abb. 6.2/G)

Mit dem Begriff Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2,5 m Höhe als Erfassungsbereich ergibt.

-Einstellregler maximal = max Reichweite 8 m

-Einstellregler minimal = min. Reichweite 3 m

Dämmerungseinstellung (Ansprechschwelle) (Abb. 6.2/H)

Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2-2000 Lux eingestellt werden.

-Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig)

-Einstellregler auf Cgestellt = Dämmerungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Dauerlichtfunktion

Wird ein optionaler Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Dauerlichtbetrieb (Abb. 6.3)

1) Dauerlicht einschalten: Schalter 2 × AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensorbetrieb über.

2) Dauerlicht ausschalten: Schalter 1 x AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.

Wichtig: Die Schaltvorgänge müssen im Bereich von 0,2 bis 1 Sekunde durchgeführt werden.

7. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produkteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transport-kosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

9. Konformitätserklärung

Hiermit erklärt die STEINEL Vertrieb GmbH, dass der Funkanlagentyp RS 16 LED der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.stinel.de

1. Technische Daten

Abmessungen (∅ × T) PMMA ∅ 280 × 110 mm
	Glas ∅ 275 × 110 mm
Netzspannung 220-240 V, 50/60 Hz
Leistungsaufnahme (Pon) PMMA 9,5 W	Glas 9,3 W
Lichtstrom (360°) PMMA 958 lm	Glas 918 lm
Effizienz PMMA 100 lm/W	Glas 98 lm/W
Standby Sensor (Psb) 0,39 W
Netzstrom 46,50 mA AC
Leistungsfaktor 0,94
Zusätzliche Schaltleistungen
Glüh-/Halogenlampenlast	800 W
Leuchtstofflampen EVGs	400 W
Leuchtstofflampen unkompensiert	400 VA
Leuchtstofflampen reihenkompensiert	400 VA
Leuchtstofflampen parallelkompensier	400 VA
Niedervolt-Halogenlampen	800 VA
LED < 2 W	16 W
2 W < LED < 8 W	64 W
LED > 8 W	64 W
Kapazitive Belastung	88 μF

Farbtemperatur PMMA 4.000 K (neutralweiß)

Glas 3.000 K (warmweiß)

Farbwiedergabeindex R

a = 82

Mittlere Bemessungslebensdauer L70B50 bei 25°C: >60.000 Std.

Farbkonsistenz SDCM Anfangswert: 3

Lichtstärkeverteilung

HF-Technik	5,8 GHz (reagiert temperaturunabhängig auf kleinste Bewegungen)
Erfassungswinkel 360° mit 160° Öffnungswinkel
Sendeleistung	ca. 1 mW
Erfassungsreichweite	∅ 3 - 8 m
Zeiteinstellung	5 s - 15 min
Grundlicht	10 %
Dämmerungseinstellung	2 - 2.000 Lux
Schutzart	IP 44
Schutzklasse	II
Temperaturbereich	-10 bis +40°C
Energieeffizienzklasse	Dieses Produkt enthält eine Lichtquelle d Energieeffizienzklasse „E“.

11. Betriebsstörungen

Störung Ursache Abhilfe

Sensorleuchte ohne Spannung	■ Sicherung hat ausgelöst, nichteingeschaltet, Leitungunterbrochen■ Kurzschluss in der Netzzuleitung■ Eventuell vorhandener Netzschalter aus	■ Sicherung einschalten, tauschen, Netzschaltereinschalten, Lei tung überprüfen mit Spannungs-prüfer■ Anschlüsse überprüfen■ Netzschalter einschalten
Sensorleuchte schaltet nicht ein	■ Dämmerungseinstellung falsch gewählt■ Netzschalter AUS■ Sicherung hat ausgelöst	■ neu einstellen■ einschalten■ Sicherung einschalten, tauschen, evtl. Anschluss überprüfen
Sensorleuchte schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollieren
Sensorleuchte schaltet ohne erkennbare Bewegung ein	■ Leuchte nicht bewegungssicher montiert■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.)	■ Gehäuse fest montieren■ Bereich kontrollieren
Sensorleuchte schaltet trotz Bewegung nicht ein	■ schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein eingestellt■ Dämmerungseinstellung falsch gewählt	■ Bereich kontrollieren■ neu einstellen
