Ürün Tipi	Hareket sensörlü lümen (LED lamba)
Marka	Steinel
Model	RS 16 S
Boyutlar (çap x yükseklik)	PMMA: Ø 280 × 110 mm, Cam: Ø 275 × 110 mm
Besleme	220-240 V, 50/60 Hz
Güç tüketimi	9,5 W (PMMA) / 9,3 W (Cam)
Işık akısı	958 lm (PMMA) / 918 lm (Cam)
Işık verimliliği	100 lm/W (PMMA) / 98 lm/W (Cam)
Renk sıcaklığı	4000 K (nötr beyaz PMMA) / 3000 K (sıcak beyaz Cam)
Koruma sınıfı	IP44
Koruma sınıfı	II
Çalışma sıcaklığı aralığı	-10 °C ila +40 °C
Algılama açısı	360° (açısal açıklık 160°)
Dedektör menzili	Ø 3 ila 8 m (tavan montajı)
Gecikme süresi (ayarlanabilir aydınlatma süresi)	5 saniyeden 15 dakikaya
Tetikleme eşiği (parlaklık)	2 ila 2000 lüks (ayarlanabilir)
İşaretleme işlevi	Evet, %10 güçte aydınlatma
Zorlamalı çalışma işlevi	Evet (4 saat, şebeke anahtarı ile)
Algılama teknolojisi	HF 5,8 GHz dedektör (mikrodalga)
Üretici garantisi	36 ay (3 yıl)
Işık kaynağının değiştirilmesi	Mümkün değil (tüm armatürü değiştirin)
Bakım ve temizlik	Nemli bir bezle temizleyin, çözücü veya aşındırıcı ürünler kullanmayın
Güvenlik	Herhangi bir müdahaleden önce gücü kesin; kurulum NF C-15100 standardına uygun kalifiye bir profesyonel tarafından yapılmalıdır
Yedek parçalar ve onarılabilirlik	Yedek parça bulunmamaktadır; onarımlar yalnızca yetkili bir atölye tarafından yapılmalıdır

Sık sorulan sorular - RS 16 S STEINEL

Dedektörün menzili nasıl ayarlanır?

Cihaz üzerindeki menzil (hassasiyet) ayar düğmesini kullanın. 2,5 m montaj yüksekliği için zemindeki dairesel algılama alanını ayarlamak üzere kademeli olarak çevirin.

Hareket olmasına rağmen armatürüm neden yanmıyor?

Tetikleme eşiği (parlaklık) ayarını kontrol edin: çok yükseğe ayarlanmışsa gündüz yanmayı engelleyebilir. Ayrıca şebeke anahtarının açık konumda olduğundan ve sigortanın atmadığından emin olun. Sorun devam ederse algılama alanını (engeller, açı) kontrol edin.

İşaretleme modu nasıl etkinleştirilir?

İşaretleme ayar düğmesini (Ⓐ sembolü) istenen konuma çevirin: Ⓐ = kalıcı işaretleme, Off = kapalı veya 10 veya 30 dakika süre ayarlayın. İşaretleme, ortam parlaklığı ayarlanan eşiğin altına düştüğünde otomatik olarak yanar.

Bu armatür ile dimmer kullanabilir miyim?

Hayır, dimmer bağlantısı algılama armatürüne zarar verir. Yalnızca standart açma/kapama anahtarı kullanın.

Zorlamalı çalışma nasıl yapılır?

Bir şebeke anahtarı takılıysa, hızlı bir şekilde 2 kez Kapatma/Açma yapın (0,2 ila 1 saniye arasında). Armatür 4 saat boyunca zorlamalı çalışmada yanar ve ardından otomatik olarak algılama moduna döner. İptal etmek için anahtarı 1 kez çevirin.

PMMA ve Cam versiyonları arasındaki fark nedir?

PMMA versiyonu nötr beyaz ışık (4000 K) yayarken, Cam versiyonu sıcak beyaz (3000 K) ışık yayar. Boyutlar ve ışık performansı biraz farklıdır (PMMA için 9,5 W/958 lm, Cam için 9,3 W/918 lm).

Armatür, cam veya ince bir bölme duvarından geçen hareketleri algılayabilir mi?

Evet, HF dedektörü (5,8 GHz) kapılar, camlar ve ince bölmelerden geçen hareketleri algılayabilir. Ancak cihazı bir WiFi yönlendiricisinden veya erişim noktasından 3 m'den daha yakına kurmaktan kaçının.

Armatür kapanmazsa ne yapmalıyım?

Algılama alanında sürekli hareket olup olmadığını kontrol edin (ağaç dalları, hayvanlar vb.). Menzili azaltın veya gecikme süresini ayarlayın. Sorun devam ederse armatürün sağlam bir şekilde monte edildiğinden ve hareket etmediğinden emin olun.

Gecikme süresi (çalışma sonrası süre) nasıl ayarlanır?

Cihaz üzerindeki gecikme süresi ayar düğmesini (f sembolü) kullanın. Algılama sonrası aydınlatma süresini 5 saniyeden 15 dakikaya ayarlamak için çevirin. Zamanlayıcı her yeni harekette yeniden başlar.

Işık kaynağı değiştirilebilir mi?

Hayır, LED kaynağı değiştirilemez. Arıza durumunda tüm armatür değiştirilmelidir. Bu, kılavuzda belirtilmiştir: 'Bu armatürün kaynağını değiştirmek mümkün değildir.'

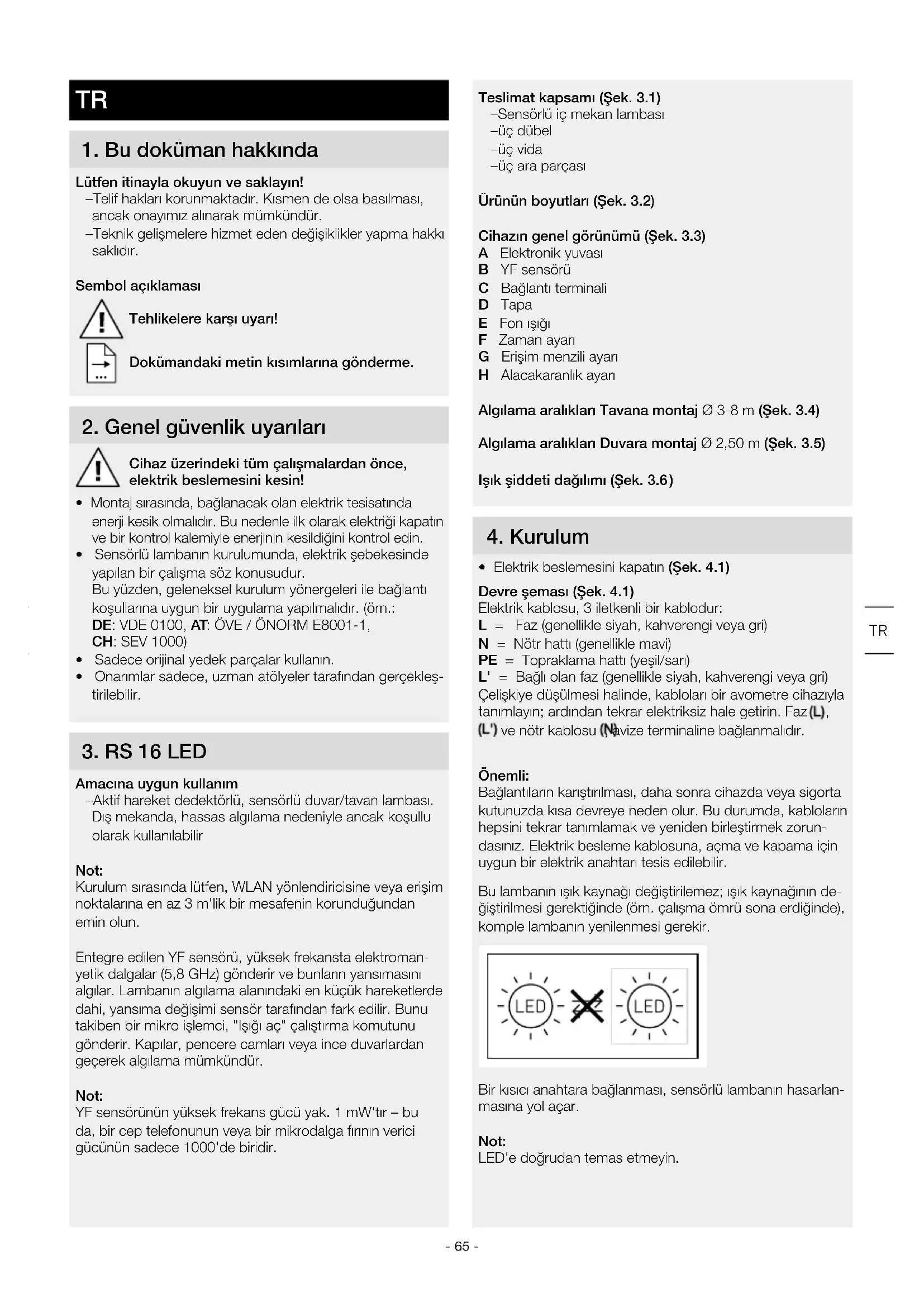

KULLANIM KILAVUZU RS 16 S STEINEL

TR....65 Yazılı talimatlara uyunuz!

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

-Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

-Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.
• Sensörlü lambanın kurulumunda, elektrik şebekesinde yapılan bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır. (örn.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Sadece orijinal yedek parçalar kullanın.
• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. RS 16 LED

Amacına uygun kullanım

-Aktif hareket dedektörlü, sensörlü duvar/tavan lambası. Dış mekanda, hassas algılama nedeniyle ancak koşullu olarak kullanılabilir

Not:

Kurulum sırasında lütfen, WLAN yönlendiricisine veya erişim noktalarına en az 3 m'lik bir mesafenin korunduğundan emin olun.

Entegre edilen YF sensörü, yüksek frekansta elektroman-yetik dalgalar (5,8 GHz) gönderir ve bunların yansımasını algılar. Lambanın algılama alanındaki en küçük hareketlerde dahi, yansıma değişimi sensör tarafından fark edilir. Bunu takiben bir mikro işlemci, "Işığı aç" çalıştırma komutunu gönderir. Kapılar, pencere camları veya ince duvarlardan geçerek algılama mümkündür.

Not:

YF sensörünün yüksek frekans gücü yak. 1 mW'tır – bu da, bir cep telefonunun veya bir mikrodalga fırının verici gücünün sadece 1000'de biridir.

Teslimat kapsamı (Şek. 3.1)

-Sensörlü iç mekan lambası
-üç dübel
-üç vida
-üç ara parçası

Ürünün boyutları (Şek. 3.2)

Cihazın genel görünümü (Şek. 3.3)

A Elektronik yuvası
B YF sensörü
C Bağlantı terminali
D Tapa
E Fon ışığı
F Zaman ayarı
G Erişim menzili ayarı
H Alacakaranlık ayarı

Algılama aralıkları Tavana montaj ∅ 3-8 m (Şek. 3.4)

Algılama aralıkları Duvara montaj ∅ 2,50 m (Şek. 3.5)

Işık şiddeti dağılımı (Şek. 3.6)

4. Kurulum

- Elektrik beslemesini kapatın (Şek. 4.1)

Devre şeması (Şek. 4.1)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hatti (genellikle mavi)

PE = Topraklama hattı (yeşil/sarı)

L' = Bağlı olan faz (genellikle siyah, kahverengi veya gri) Çelişkiye düşülmesi halinde, kabloları bir avometre cihaziyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz(L), (L') ve nötr kablosu (Navize terminaline bağlanmalıdır.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir.

Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.

Bir kısıcı anahtara bağlanması, sensörlü lambanın hasarlanmasına yol açar.

Not:

LED'e doğrudan temas etmeyin.

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Sensörlü lambanın montajı sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edilmelidir.
• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.
• Sıva üstü besleme kablosuyla tavana montaj için uygun değildir (Şek. 5.1)

Montaj adımları

• Kapağı gövdeden ayırın (Şek. 5.2)
• Delik yerlerini işaretleyin (Şek. 5.3)
• Delikleri delin ve dübelleri yerleştirin (Şek. 5.4)
• Elektrik kablosu için tapayı delin (Şek. 5.5)
  • Sıva altı kablo (Şek. 5.6)
• Sıva üstü montajda ara parçalarla (Şek. 5.7)
• Bağlantı kablosunu bağlayın (Şek. 5.8)
• Elektrik beslemesini açın (Şek. 5.9)
• Ayarları yapın → "6. Fonksiyon"
• Kapağı oturtun (Şek. 5.9)

6. Fonksiyon

Fabrika ayarları

Alacakaranlık ayarı: 2000 Lux

Zaman ayari: 5 sn

Erişim menzili ayarı: 8 m

Gövde monte edildikten ve elektrik bağlantısı yapıldıktan sonra, sensörlü lamba işletme alınabilir. Lambanın ışık anahtarı yardımıyla manüel olarak devreye alınması sırasında, öğrenme aşaması için 10 sn sonra kendiliğinden kapanır ve sensörlü işletim için etkin hale geçer. Işık düğmesine yeniden basılması gerekli değildir.

Ayar düğmesi (Şek. 6.1)

Temel aydınlatma fonksiyonu (Şek. 6.2/E)

Temel aydınlatma fonksiyonu, ayarlanmış olan parlaklık değerine erişildiğinde ışık gücünün yak. % 10'u ile bir aydınlatmayı mümkün kılar. Algılama alanında bir hareket halinde ışık, ayarlanan süre boyunca % 100 parlaklıkta çalıştırılır. Ayarlanan çalışma süresi sona erdikten sonra ışık tamamen kapatılır. Ayarlanmış olan parlaklık değerine tekrar erişildiği takdirde, temel ışık tekrar çalıştırılır.

-Ayar düğmesi Konumunda = Temel ışık AÇIK
-Ayar düğmesi OFF konumunda = Temel ışık KAPALI
-Ayar düğmesi 10 dak konumunda = Temel ışık 10 dakika
-Ayar düğmesi 30 dak konumunda = Temel ışık 30 dakika

Parlaklık sınırının altına düşüldüğünde, temel ışık AÇIK konumdadır. Gün ışığı işletimi etkin haldeyken, temel ışık daima AÇIK konumdadır. Temel ışık, ortam parlaklığını ölçmek için her saat aralığıyla kapanır. Kısa süre sonra temel ışık tekrar açılır.

Zaman ayarı (ardıl çalıştırma süresi) (Şek. 6.2/F)

Lambanın istenen aydınlatma süresi, yak. 5 sn ile maks. 15 dak arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar.

Bilgi notu: Lambanın her durduruluşunu takiben yak. 1 sn boyunca, yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışığı tekrar açar.

Algılama alanının ayarı sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Erişim menzili ayarı (duyarlılık) (Şek. 6.2/G)

Menzil tanımıyla, 2,5 m yüksekliğe montajı halinde elde edilecek olan algılama alanını ifade eden, zemindeki yaklaşık daire çapı kastedilmektedir.

-Ayar düğmesi maksimumda = maks menzil 8 m

-Ayar düğmesi minimumda = min. menzil 3 m

Alacakaranlık ayarı (tepkime eşiği) (Şek. 6.2/H)

Lambanın istenen tepkime eşiği, yak. 2-2000 Lux arasında kademesiz olarak ayarlanabilir.

-Ayar düğmesi ökonumunda = Gün ışığı işletimi (parlak- liktan bağımsız)

-Ayar düğmesi konumunda = Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi konumunda durmalıdır.

Sürekli ışık fonksiyonu

Elektrik besleme kablosuna opsiyonel bir elektrik anahtarı monte edildiğinde, kolayca açma ve kapamanın yanı sıra şu fonksiyonlar da mümkündür:

Sürekli ışık işletimi (Şek. 6.3)

1) Sürekli ışığın açılması:

Anahtarı 2 defa KAPA ve AÇ. Lamba 4 saat süreyle sürekli ışığa ayarlanır. Ardından, otomatik olarak tekrar sensörlü işletme geçer.

2) Sürekli ışığın kapatılması:

Anahtarı 1 defa KAPA ve AÇ. Lamba kapanır ya da sensörlü işletme geçer.

Önemli:

Anahtarlama işlemleri 0,2 ile 1 saniye aralığında yapılmalıdır.

7. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüşüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Önemli: İşletim cihazı değiştirilemez.

8. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

9. Uygunluk beyanı

Bu vesileyle STEINEL Vertrieb GmbH, kablosuz sistem türü RS 16 LED'in 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.stinel.de

1. Teknik özellikler

Boyutlar (∅ × D) PMMA ∅ 280 × 110 mm	Cam ∅ 275 × 110 mm
Şebeke gerilimi 220-240 V, 50/60 Hz
Çekilen güç (Pon) PMMA 9,5 W	Cam 9,3 W
Işık akımı (360°) PMMA 958 lm	Cam 918 lm
Verim PMMA 100 lm/W	Cam 98 lm/W
Standby Sensör (Psb) 0,39 W
Elektrik gücü 46,50 mA AC
Güç katsayısı 0,94
İlave çalıştırma kapasiteleri
Akkor /halojen ampul yükü	800 W
Floresan ampuller EVG	400 W
Floresan ampuller, dengesiz	400 VA
Floresan ampuller, seri dengeli	400 VA
Floresan ampuller, paralel dengeli	400 VA
Alçak voltaj halojen ampuller	800 VA
LED < 2 W	16 W
2 W < LED < 8 W	64 W
LED > 8 W	64 W
Kapasitif yükleme	88 μF
Renk sıcaklığı PMMA 4.000 K (nötr beyaz)	Cam 3.000 K (sicak beyaz)
Renk yansıtmä indeksi R	a = 82
Ortalama nominal hizmet ömrü L70B50 25°C sıcaklıkta: >60.000 saat
Renk tutarlılığı SDCM	Başlangıç değeri: 3
Işık şiddeti dağılımı
YF tekniği	5,8 GHz (sicaklıktan bağımsız, en küçük harekete bile tepki verir)
Kapsama açısı	160° menfez açısıyla birlikte 360°
Verici gücü	yak. 1 mW
Algılama menzili	∅ 3 - 8 m
Zaman ayarı	5 sn - 15 dak
Fon ışığı	10 %
Alacakaranlık ayarı	2 - 2.000 Lux
Koruma türü	IP 44
Koruma sınıfı II
Sıcaklık aralığı	-10 ila +40°C
Enerji verimlilik sınıfı	Bu ürün, enerji verimliliği sınıfı "E" olan bir ışık kaynağı içerir.

11. İşletim arızaları

Arıza Nedeni Giderilmesi

Sensörlü lambada gerilim yok	■ Sigorta atmış, çalıştırılmamış,kablo kopuk■ Elektrik kablosunda kısa devre■ Muhtemelen, mevcut elektrik anahtarıkapalı	■ Sigortayı çalıştırın, değiştirin,elektrik şalterini çalıştırın, kabloyuavometre ile gözden geçirin■ Bağlantıları gözden geçirin■ Elektrik anahtarını çalıştırın
Sensörlü lamba devreyegirmiyor	■ Alacakaranlık ayarı yanlış seçilmiş■ Elektrik anahtarı KAPALI■ Sigorta atmış	■ Yeniden ayarlayın■ Çalıştırın■ Sigortayı çalıştırın, değiştirin;gerekt. bağlantıyi kontrol edin
Sensörlü lamba kapanmıyor	■ Kapsama alanında sürekli hareket var	■ Alanı kontrol edin
Sensörlü lamba, hareketalgılanmaksızın çalışıyor	■ Lamba harekete karşı güvenli monteedilmemiş■ Hareket mevcut, ancak izleyicitarafından algılanmıyor (duvararkasında hareket, lambanınçok yakınında küçük bir objeninhareketi vb.)	■ Gövdeyi sıkı monte edin■ Alanı kontrol edin
Sensörlü lamba hareketerağmen devreye girmiyor	■ Hızlı hareketler, arızaların minimumaindirilmesi amacıyla bastırılıyor veyaalgılama alanı çok küçük ayarlanmış■ Alacakaranlık ayarı yanlış seçilmiş	■ Alanı kontrol edin■ Yeniden ayarlayın
