Produkta veids	Kustību detektors ar LED lampu
Zīmols	Steinel
Modelis	RS 16 S
Izmēri (diametrs x augstums)	PMMA: Ø 280 × 110 mm, Stikls: Ø 275 × 110 mm
Barošana	220-240 V, 50/60 Hz
Patērētā jauda	9,5 W (PMMA) / 9,3 W (Stikls)
Gaismas plūsma	958 lm (PMMA) / 918 lm (Stikls)
Gaismas efektivitāte	100 lm/W (PMMA) / 98 lm/W (Stikls)
Krāsu temperatūra	4000 K (neitrāli balts PMMA) / 3000 K (silts balts Stikls)
Aizsardzības indekss	IP44
Aizsardzības klase	II
Darba temperatūras diapazons	-10 °C līdz +40 °C
Atklāšanas leņķis	360° ar leņķisko atvērumu 160°
Detektora darbības rādiuss	Ø 3 līdz 8 m (montāža pie griestiem)
Aizkave (regulējams apgaismojuma ilgums)	No 5 sekundēm līdz 15 minūtēm
Iedarbināšanas slieksnis (spilgtums)	No 2 līdz 2000 luksiem (regulējams)
Marķējuma funkcija	Jā, apgaismojums ar 10% jaudu
Piespiedu ieslēgšanas funkcija	Jā (4 stundas, caur tīkla slēdzi)
Atklāšanas tehnoloģija	HF detektors 5,8 GHz (augstfrekvences)
Ražotāja garantija	36 mēneši (3 gadi)
Gaismas avota nomaiņa	Nav iespējama (jānomaina viss gaismeklis)
Apkope un tīrīšana	Tīrīt ar mitru drānu, bez šķīdinātājiem vai abrazīviem līdzekļiem
Drošība	Pirms jebkādas iejaukšanās atslēgt barošanu; uzstādīšanu veic kvalificēts speciālists saskaņā ar NF C-15100 normu
Rezerves daļas un remontējamība	Rezerves daļas nav pieejamas; remonts tikai specializētā darbnīcā

Bieži uzdotie jautājumi - RS 16 S STEINEL

Kā noregulēt detektora darbības rādiusu?

Izmantojiet uz ierīces esošo darbības rādiusa (jutības) regulēšanas pogu. Pakāpeniski grieziet to, lai pielāgotu apļveida atklāšanas zonu uz grīdas, uzstādīšanas augstumam 2,5 m.

Kāpēc mans gaismeklis neieslēdzas, lai gan ir kustība?

Pārbaudiet iedarbināšanas sliekšņa (spilgtuma) iestatījumu: ja tas iestatīts pārāk augstu, tas var bloķēt ieslēgšanos dienas laikā. Pārliecinieties arī, ka tīkla slēdzis ir ieslēgta pozīcijā un drošinātājs nav izdedzis. Ja problēma joprojām pastāv, pārbaudiet atklāšanas zonu (šķēršļi, leņķis).

Kā aktivizēt marķējuma režīmu?

Pagrieziet marķējuma regulēšanas pogu (simbols Ⓐ) vēlamajā pozīcijā: Ⓐ = pastāvīgs marķējums, Off = izslēgts, vai iestatiet ilgumu 10 vai 30 minūtes. Marķējums ieslēdzas automātiski, kad apkārtējās vides spilgtuma līmenis ir zemāks par iestatīto slieksni.

Vai es varu izmantot dimmeri ar šo gaismekli?

Nē, pieslēgšana dimmerim sabojā kustību detektora gaismekli. Izmantojiet tikai standarta ieslēgšanas/izslēgšanas slēdzi.

Kā veikt piespiedu ieslēgšanu?

Ja ir uzstādīts tīkla slēdzis, ātri 2 reizes pārslēdziet to no Izslēgts uz Ieslēgts (starp 0,2 un 1 sekundi). Gaismeklis ieslēdzas uz 4 stundām piespiedu režīmā, pēc tam automātiski pārslēdzas atpakaļ uz atklāšanas režīmu. Lai atceltu, pārslēdziet slēdzi 1 reizi.

Kāda ir atšķirība starp PMMA un Stikla versijām?

PMMA versija izstaro neitrāli baltu gaismu (4000 K), savukārt Stikla versija izstaro siltu baltu gaismu (3000 K). Izmēri un gaismas veiktspēja nedaudz atšķiras (9,5 W/958 lm PMMA, 9,3 W/918 lm Stikls).

Vai gaismeklis var noteikt kustības caur stiklu vai plānu starpsienu?

Jā, HF detektors (5,8 GHz) var noteikt kustības caur durvīm, stikliem un plānām starpsienām. Tomēr izvairieties uzstādīt ierīci tuvāk par 3 m no WiFi maršrutētāja vai piekļuves punkta.

Ko darīt, ja gaismeklis neizslēdzas?

Pārbaudiet, vai atklāšanas zonā nav nepārtrauktas kustības (koku zari, dzīvnieki utt.). Samaziniet darbības rādiusu vai pielāgojiet aizkavi. Ja problēma joprojām pastāv, pārliecinieties, ka gaismeklis ir stingri nostiprināts un nekustas.

Kā noregulēt aizkavi (pēc darbības ilgumu)?

Izmantojiet uz ierīces esošo aizkaves regulēšanas pogu (simbols f). Grieziet to, lai iestatītu apgaismojuma ilgumu pēc atklāšanas, no 5 sekundēm līdz 15 minūtēm. Taimeris restartējas pie katras jaunas kustības.

Vai gaismas avots ir nomaināms?

Nē, LED avots nav nomaināms. Bojājuma gadījumā ir jānomaina viss gaismeklis. Tas ir norādīts rokasgrāmatā: 'Šī gaismekļa avotu nav iespējams nomainīt.'

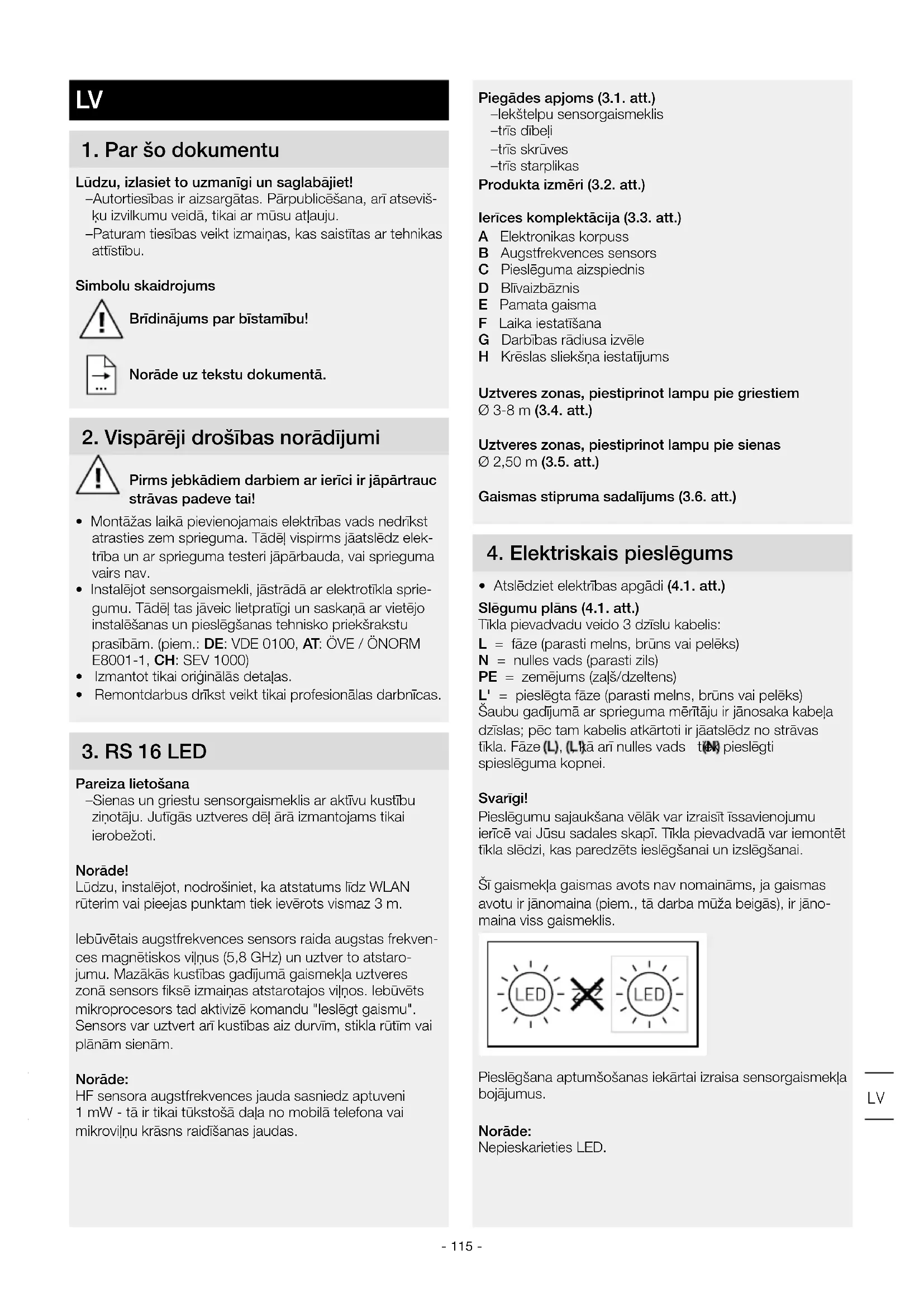

LIETOŠANAS INSTRUKCIJA RS 16 S STEINEL

LV....115 Pievērsiet uzmanību teksta dalai!

Lūdzu, izlasiet to uzmanīgi un saglabājiet!

-Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.

-Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci ir jāpārtrauc strāvas padeve tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēl vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.
• Instalējot sensorgaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēl tas jāveic lietpratīgi un saskaṇā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. (piem.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Izmantot tikai originalas detalas.
• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

3. RS 16 LED

Pareiza lietošana

–Sienas un griestu sensorgaismeklis ar aktīvu kustību ziņotāju. Jutīgās uztveres dēļ ārā izmantojams tikai ierobežoti.

Norāde!

Lūdzu, instalējot, nodrošiniet, ka atstatums līdz WLAN rūterim vai pieejas punktam tiek ievērots vismaz 3 m.

lebūvētais augstfrekvences sensors raida augstas frekvences magnētiskos vilņus (5,8 GHz) un uztver to atstarojumu. Mazākās kustības gadījumā gaismekļa uztveres zonā sensors fiksē izmaiņas atstarotajos vilņos. lebūvēts mikroprocesors tad aktivizē komandu "leslēgt gaismu". Sensors var uztvert arī kustības aiz durvīm, stikla rūtīm vai plānām sienām.

Norāde:

HF sensora augstfrekvences jauda sasniedz aptuveni 1 mW - tā ir tikai tūkstošā daļa no mobilā telefona vai mikroviļņu krāsns raidišanas jaudas.

Piegãdes apjoms (3.1. att.)

-lekštelpu sensorgaismeklis
-trīs dībeli
-trīs skrūves
-trīs starplikas

Produkta izmēri (3.2. att.)

lerīces komplektācija (3.3. att.)

A Elektronikas korpuss
B Augstfrekvences sensors
C Pieslēguma aizspiednis
D Blīvaizbāznis
E Pamata gaisma
F Laika iestatišana
G Darbības rādiusa izvēle
H Krēslas sliekšņa iestatījums

Uztveres zonas, piestiprinot lampu pie griestiem ∅ 3-8 m (3.4. att.)

Uztveres zonas, piestiprinot lampu pie sienas ∅ 2,50 m (3.5. att.)

Gaismas stipruma sadalijums (3.6. att.)

4. Elektriskais pieslēgums

- Atslēdziet elektrības apgādi (4.1. att.)

Slēgumu plāns (4.1. att.)

Tikla pievadvadu veido 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

PE = zemējums (zaļš/dzeltens)

L' = pieslēgta fāze (parasti melns, brūns vai pelēks)

Saubu gadījumā ar sprieguma mēritāju ir jānosaka kabela dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L), (L)ā arī nulles vads ti(k) pieslēgti spieslēguma kopnei.

Svarīgi!

Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai.

Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

Pieslēgšana aptumšošanas iekārtai izraisa sensorgaismekļa bojājumus.

Norāde:

Nepieskarieties LED.

5. Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.
• Bojājumu gadījumā nelietojiet produktu
• Montējot sensorgaismekli jāpievērš uzmanība, lai tas tiktu piestiprināts stabili.
• izvēlieties montāžai piemērotu vietu, ṣemot vērā sniedzamību un kustības uztveršanu
• Nav piemērots montāžai pie griestiem ar pievadu virs apmetuma (5.1 att.)

Montāžas soli

• Atvienojiet nosedzošo haubi no korpusa (5.2. att.)
• Atzīmējiet urbuma vietas (5.3. att.)
• Izurbiet caurumus un ievietojiet dibelus (5.4. att.)
• Izduriet blīvbāzni tīkla vadam (5.5. att.)
  • Zemapmetuma kabelis (5.6. att.)
• Ar starplikām virsapmetuma montāžai (5.7. att.)
• Pievienojiet pieslēguma kabeli (5.8. att.)
  • leslēdziet elektrības apgādi (5.9. att.)
  • Veiciet iestatišanu → "6. Funkcija"
  • Uzlieciet nosedzošo haub (5.9. att.)

6. Funkcija

Rūpnīcas iestatījumi

Krēslas iestatījums: 2000 luksi

Laika iestatijums: 5 S

Sniedzamības iestatījums: 8 m

Pēc tam, kad ir uzmontēts korpuss un ir veikts tikla pieslēgums, var tikt uzsākta sensorgaismekļa ekspluatācija. Gaismekļa manuālā lietošanā, izmantojot gaismas slēdzi, tas ieslēgšanās fāzē izslēdzas pēc 10 s un pēc tam ir aktīvs sensora darbībai. Atkārtota gaismas slēdža izmantošana nav vajadziga.

lestatijumu regulators (6.1. att.)

Bāzes gaismas funkcija (6.2./E att.)

Bāzes gaismas funkcija piedāvā apgaismojumu ar aptuveni 10% apgaismojuma jaudas, ja tiek sasniegta iestatītā gaišuma vērtība. Kustības gadījumā uztveres zonā gaisma tiek ieslēgta uz iestatīto laiku ar 100% gaismas jaudu. Pēc iestatītā laika beigām gaisma pilnībā izslēdzas. Ja iestatītā gaišuma vērtba joprojām nav sasniegta, pamata gaisma atkal tiek ieslēgta.

-lestatijumu regulators uz = pamata gaisma IESL.
-lestatijumu regulators uz Off= pamata gaisma IZSL.
-lestatijumu regulators uz 10 min = pamata gaisma 10 minūtes
-lestatijumu regulators uz 30 min = pamata gaisma 30 minūtes

Pamata gaisma ir IESL., kad gaišuma slieksnis tiek pār-kāpts. Aktivēta dienas režīma gadījumā, pamata gaisma vienmēr ir IESL. Pamata gaisma izslēdzas ik stundu, lai izmēritu apkārtejās telpas gaišumu. Pēc neilga laika pamata gaisma atkal ieslēdzas.

Laika iestatīšana (pēcdarbības laiks) (6.2./F att.)

Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5 S līdz maks. 15 Min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna.

Norāde!

Pēc katras gaismekļa izslēgšanās uz apm. 1 S ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu. lestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.

Sniedzamības iestatīšana (jūtīgums) (6.2./G att.)

Ar jēdzienu „sniedzamība“ tiek saprasts aplveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2,5 m augstumā.

-lestatīšanas slēdzis maks. = maksimālā sniedzamība 8 m)

-lestatišanas slēdzis min. = minimālā sniedzamība 3 m

Krēslas sliekšna iestatijums (reakcijas slieksnis) (6.2./H att.)

Vēlamo reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2-2000 luksiem.

-lestatišnas slēdzis iestatīts uz= dienasgaismas režīms (atkarībā no apgaismojuma)

-lestatišanas slēdzis iestatīts uz Ⓐ = aptumšošanas režīms (apm. 2 luksi)

lestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret

llgstošas gaismas funkcija

Ja tikla pievadā tiek instalēts lternatīvs tikla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespējamas šādas funkcijas:

Ilgstoša apgaismojuma režims (6.3. att.)

1) leslēgt ilgstošo apgaismojumu:

slēdzi 2 × IZSL. un IESL. Gaismeklis tiek iestatīts 4 stundu ilgstošā apgaismojuma režīmā. Beigās gaismeklis automātiski atkal pāriet uz sensora režīmu.

2) Izslēgt ilgstošo gaismu:

slēdzi 1 × IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režimā.

Svarīgi!

Slēgšanai jānotiek laika posmā no 0,2 līdz 1 sekundei.

7. Utilizacija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

Svarīgi! Bateriju ierīce nav nomaināma.

8. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevi bojāto daļu remontu vai apmainų pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā ari uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai ap-kopes, kā ari kritiena rezultātā. Garantijas saistības neattie-cas uz citiem objektiem, kas varētu tikt bojāti ierīces darbī-bas rezultātā.

Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu klūdas aprakstu, kases čeku vai rēkinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.

Remonta serviss:

Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

3GADU RAŽOTĀJA GARANTIJA

9. Atbilstības deklarācija

Ar šo STEINEL Vertrieb GmbH paziņo, ka radioiekārta RS 16 LED atbilst direktīvai 2014/53/ES. Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.de

1. Tehniskie dati

Izmēri (∅ x Dz) PMMA ∅ 280 × 110 mm	Stikls ∅ 275 × 110 mm
Elektrofikla spriegums 220-240 V, 50/60 Hz
Jaudas patērinš (Pon) PMMA 9,5 W	Stikls 9,3 W
Gaismas plūsma (360°) PMMA 958 lm	Stikls 918 lm
Efektivitāte PMMA 100 lm/W	Stikls 98 lm/W
Standby sensors (Psb) 0,39 W
Elektroenergija 46,50 mA AC
Jaudas faktors 0,94
Papildu slēguma jaudas
Kvēlspuldžu/ halogēno spuldžu slodze	800 W
Dienasgaismas spuldzes EVG	400 W
Nekompensētas dienasgaismas spuldzes	400 VA
Rindās kompensētas dienasgaismas spuldzes	400 VA
Dienasgaismas spuldzes paralēli kompensētas	400 VA
Zema sprieguma halogēnu lampas	800 VA
LED < 2 W	16 W
2 W < LED < 8 W	64 W
LED > 8 W	64 W
Kapacitatīva slodze	88 μF
Krāsas temperatūra PMMA 4000 k (neitrāli balta)	Stikls 3 000 K (silti balta gaisma)
Krāsas attēlošanas indekss R	a = 82
Vidējs dzīves ilgums L70B50 pie 25°C: > 60 000 h
Krāsas konstistence SDCM Sākuma vērtība: 3
Gaismas stipruma sadalījums
Augstfrekvences tehnika	5,8 GHz (neatkarīgi no temperatūras reagē uz vismazāko kustību)
Uztveres lenķis	360°, ar 160° lielu atveres lenķi
Raidjauda	apm. 1 mW
Uztveres sniedzamība ∅ 3-8 m
Laika iestafīšana	5 s - 15 min
Pamata gaisma	10 %
Krēslas sliekšņa iestatījums	2-2 000 luksi
Aizsardzības veids	IP 44
Aizsargklase	II
Temperatūras amplitūda	-10 līdz +40°C
Enerģijas efektivitātes klase Šai precei ir gaismas avots ar	"E" enerģijas efektivitātes klase.

11. Darbības traucējumi

Traucējumi Cēlonis Risinājums

Sensorgaismeklim netiek pievadīta strāva	■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads■ Īssavienojums tīkla pievadvadā■ Iespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots	■ Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri■ Jāpārbauda pieslēgumi■ Jāieslēdz tīkla slēdzis
Sensorgaismeklis neieslēdzas	■ Krēslas sliekšņa iestatījums izvēlēts nepareizi■ IZSLĒGTS tīkla slēdzis■ Drošinātājs ir izslēdzies	■ lestatiet no jauna■ Jāieslēdz■ Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu
Sensorgaismeklis neizslēdzas	■ Nepārtraukta kustība uztveres laukā	■ Pārbaudiet uztveres zonu
Sensorgaismeklis ieslēdzas bez acīmredzama iemesla	■ Lampa ir piestiprināta tā, ka tā nav pasargāta no vibrācijām■ Kustība ir bijusi, bet sensors to nav at- pazinis (kustība aiz sienas, tiešā lampas tuvumā kustējies mazs objekts u.c.)	■ Stingri uzmontējiet korpusu■ Pārbaudiet uztveres zonu
Sensorgaismeklis neieslēdzas, neskatoties uz kustību	■ Lai samazinātu traucējumus, ātras kustības netiek uztvertas, vai ari ir uzstādīts pārāk mazs uztveres lauks■ Krēslas sliekšņa iestatījums izvēlēts nepareizi	■ Pārbaudiet uztveres zonu■ lestatiet no jauna
