Tipo di prodotto	Oblò con rilevamento di movimento (lampada LED)
Marca	Steinel
Modello	RS 16 S
Dimensioni (diametro x altezza)	PMMA: Ø 280 × 110 mm, Vetro: Ø 275 × 110 mm
Alimentazione	220-240 V, 50/60 Hz
Potenza assorbita	9,5 W (PMMA) / 9,3 W (Vetro)
Flusso luminoso	958 lm (PMMA) / 918 lm (Vetro)
Efficienza luminosa	100 lm/W (PMMA) / 98 lm/W (Vetro)
Temperatura di colore	4000 K (bianco neutro PMMA) / 3000 K (bianco caldo Vetro)
Grado di protezione	IP44
Classe di protezione	II
Intervallo di temperatura di funzionamento	-10 °C a +40 °C
Angolo di rilevamento	360° con apertura angolare di 160°
Portata del rilevatore	Ø 3 a 8 m (montaggio a soffitto)
Temporizzazione (durata illuminazione regolabile)	Da 5 secondi a 15 minuti
Soglia di attivazione (luminosità)	Da 2 a 2000 lux (regolabile)
Funzione illuminazione di cortesia	Sì, illuminazione al 10% di potenza
Funzione accensione forzata	Sì (4 ore, tramite interruttore di rete)
Tecnologia di rilevamento	Rilevatore HF 5,8 GHz (iperfrequenza)
Garanzia del produttore	36 mesi (3 anni)
Sostituzione della sorgente luminosa	Non possibile (sostituire l'intero apparecchio)
Manutenzione e pulizia	Pulire con un panno umido, senza solventi né prodotti abrasivi
Sicurezza	Tagliare l'alimentazione prima di qualsiasi intervento; installazione da parte di un professionista qualificato secondo la norma NF C-15100
Parti di ricambio e riparabilità	Nessuna parte di ricambio disponibile; riparazioni solo da un laboratorio specializzato

Domande frequenti - RS 16 S STEINEL

Come regolare la portata del rilevatore?

Utilizzare il pulsante di regolazione della portata (sensibilità) situato sull'apparecchio. Ruotarlo gradualmente per regolare la zona di rilevamento circolare a terra, per un'altezza di montaggio di 2,5 m.

Perché il mio apparecchio non si accende nonostante il movimento?

Controllare l'impostazione della soglia di attivazione (luminosità): se è impostata troppo alta, può bloccare l'accensione durante il giorno. Assicurarsi anche che l'interruttore di rete sia in posizione di accensione e che il fusibile non sia saltato. Se il problema persiste, controllare la zona di rilevamento (ostacoli, angolo).

Come attivare la modalità illuminazione di cortesia?

Ruotare il pulsante di regolazione dell'illuminazione di cortesia (simbolo Ⓐ) sulla posizione desiderata: Ⓐ = illuminazione permanente, Off = spento, o impostare una durata di 10 o 30 minuti. L'illuminazione di cortesia si accende automaticamente quando il livello di luminosità ambientale è inferiore alla soglia impostata.

Posso utilizzare un dimmer con questo apparecchio?

No, il collegamento a un dimmer danneggia l'apparecchio con rilevamento. Utilizzare solo un interruttore accensione/spegnimento standard.

Come eseguire un'accensione forzata?

Se è installato un interruttore di rete, azionarlo 2 volte in posizione spento/acceso rapidamente (tra 0,2 e 1 secondo). L'apparecchio si accende quindi per 4 ore in accensione forzata, poi passa automaticamente alla modalità rilevamento. Per annullare, azionare l'interruttore 1 volta.

Qual è la differenza tra le versioni PMMA e Vetro?

La versione PMMA diffonde una luce bianca neutra (4000 K) mentre la versione Vetro emette un bianco caldo (3000 K). Le dimensioni e le prestazioni luminose differiscono leggermente (9,5 W/958 lm per PMMA, 9,3 W/918 lm per Vetro).

L'apparecchio può rilevare movimenti attraverso un vetro o una parete sottile?

Sì, il rilevatore HF (5,8 GHz) può rilevare movimenti attraverso porte, vetri e pareti sottili. Tuttavia, evitare di installare l'apparecchio a meno di 3 m da un router WiFi o da un punto di accesso.

Cosa fare se l'apparecchio non si spegne?

Verificare che non ci sia movimento continuo nella zona di rilevamento (ramificazioni di alberi, animali, ecc.). Ridurre la portata o regolare la temporizzazione. Se il problema persiste, controllare che l'apparecchio sia saldamente fissato e non si muova.

Come regolare la temporizzazione (durata post-funzionamento)?

Utilizzare il pulsante di regolazione della temporizzazione (simbolo f) sull'apparecchio. Ruotarlo per regolare la durata dell'illuminazione dopo il rilevamento, da 5 secondi a 15 minuti. Il timer si riavvia ad ogni nuovo movimento.

La sorgente luminosa è sostituibile?

No, la sorgente LED non è sostituibile. In caso di guasto, l'intero apparecchio deve essere sostituito. Questo è indicato nel manuale: 'Non è possibile sostituire la sorgente di questo apparecchio.'

MANUALE UTENTE RS 16 S STEINEL

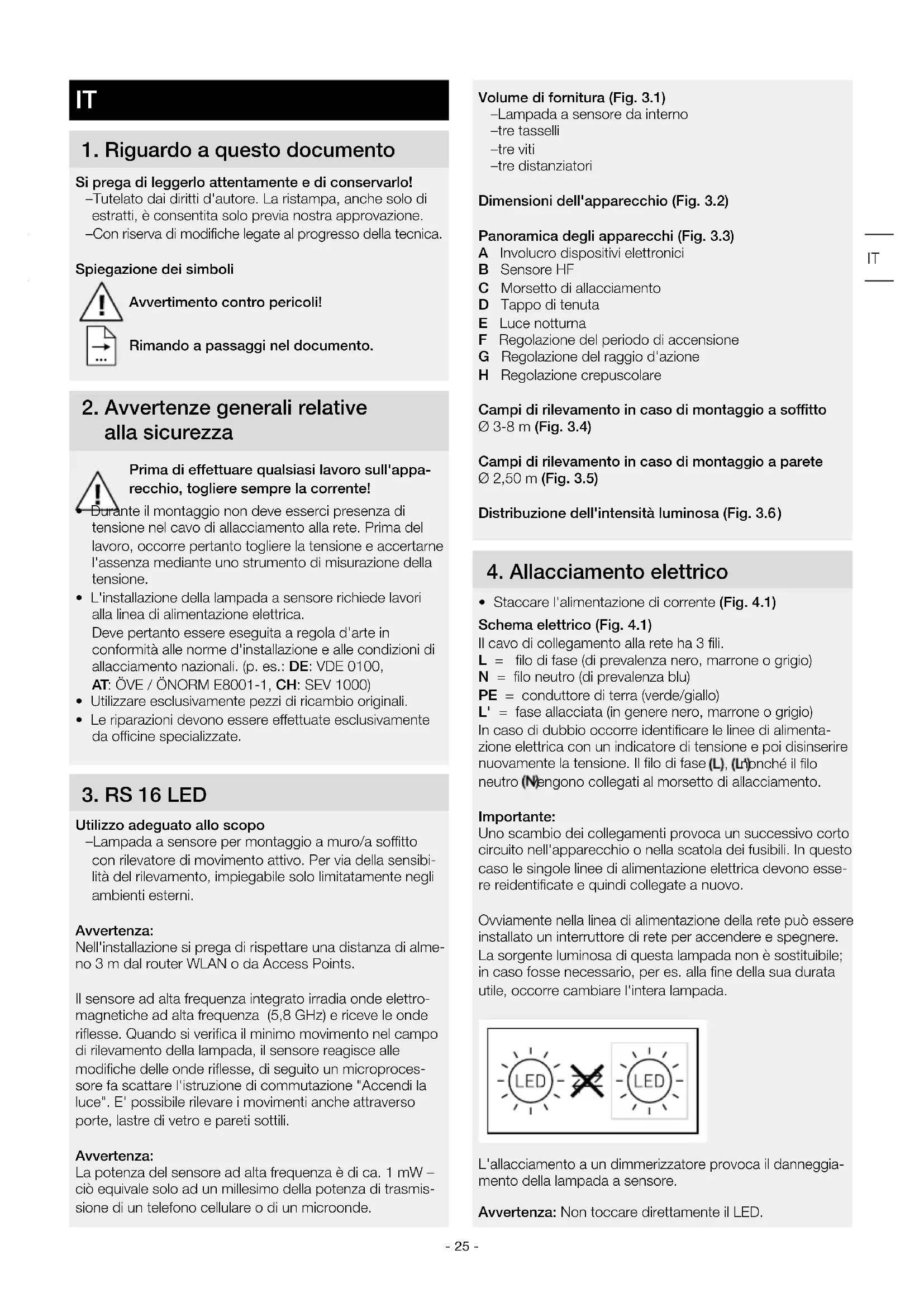

IT.....25 Osservare il testo!

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo!

-Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
-Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.

• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica.
  Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. (p. es.: DE: VDE 0100,
  AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Utilizzare esclusivamente pezzi di ricambio originali.
• Le riparazioni devono essere effettuate esclusivamente da officine specializzate.

3. RS 16 LED

Utilizzo adeguato allo scopo

–Lampada a sensore per montaggio a muro/a soffitto con rilevatore di movimento attivo. Per via della sensibilità del rilevamento, impiegabile solo limitatamente negli ambienti esterni.

Avvertenza:

Nell'installazione si prega di rispettare una distanza di almeno 3 m dal router WLAN o da Access Points.

Il sensore ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. Quando si verifica il minimo movimento nel campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse, di seguito un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili.

Avvertenza:

La potenza del sensore ad alta frequenza è di ca. 1 mW – ciò equivale solo ad un millesimo della potenza di trasmissione di un telefono cellulare o di un microonde.

Volume di fornitura (Fig. 3.1)

-Lampada a sensore da interno
-tre tasselli
-tre viti
-tre distanziatori

Dimensioni dell'apparecchio (Fig. 3.2)

Panoramica degli apparecchi (Fig. 3.3)

A Involucro dispositivi elettronici
B Sensore HF
C Morsetto di allacciamento
D Tappo di tenuta
E Luce notturna
F Regolazione del periodo di accensione
G Regolazione del raggio d'azione
H Regolazione crepuscolare

Campi di rilevamento in caso di montaggio a soffitto ∅ 3-8 m (Fig. 3.4)

Campi di rilevamento in caso di montaggio a parete ∅ 2,50 m (Fig. 3.5)

Distribuzione dell'intensità luminosa (Fig. 3.6)

4. Allacciamento elettrico

• Staccare l'alimentazione di corrente (Fig. 4.1)

Schema elettrico (Fig. 4.1)

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde/giallo)

L' = fase allacciata (in genere nero, marrone o grigio) In caso di dubbio occorre identificare le linee di alimentazione elettrica con un indicatore di tensione e poi disinserire nuovamente la tensione. Il filo di fase (L), (L') nonché il filo neutro (N)engono collegati al morsetto di allacciamento.

Importante:

Uno scambio dei collegamenti provoca un successivo corto circuito nell'apparecchio o nella scatola dei fusibili. In questo caso le singole linee di alimentazione elettrica devono essere reidentificate e quindi collegate a nuovo.

Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere. La sorgente luminosa di questa lampada non è sostituibile; in caso fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

L'allacciamento a un dimmerizzatore provoca il danneggia- mento della lampada a sensore.

Avvertenza: Non toccare direttamente il LED.

5. Montaggio

• Controllare tutti i componenti per verificare se presenta-no danneggiamenti.
• In caso di danni non mettere in funzione il prodotto.
• Nel montaggio della lampada a sensore da interno si deve provvedere a fissarla in modo tale che non si generino vibrazioni.
• Scegliere un luogo di montaggio adeguato tenendo con- to del raggio d'azione e del rilevamento del movimento.
• Non adatta per il montaggio a soffitto con conduttore in superficie (Fig. 5.1)

Fasi di montaggio

• Staccare la calotta di copertura dall'involucro (Fig. 5.2)
- Segnare i punti in cui si effettueranno i fori (Fig. 5.3)
- Effettuare i fori e inserire i tasselli (Fig. 5.4)
- Perforare il tappo di tenuta per la linea di allacciamento alla rete (Fig. 5.5)
• Cavo incassato (Fig. 5.6)
- Con distanziatori in caso di montaggio in superficie (Fig. 5.7)
• Collegare il cavo di allacciamento (Fig. 5.8)
- Attivare l'alimentazione di corrente (Fig. 5.9)
- Effettuare le dovute impostazioni "6. Funzionamento"
• Applicazione della calotta di copertura (Fig. 5.9)

6. Funzionamento

Impostazioni da parte del costruttore Regolazione di luce crepuscolare: 2000 Lux Regolazione del periodo di accensione: 5 S Regolazione del raggio d'azione: 8 m

Dopo che l'apparecchio è stato montato completamente e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. Quando la lampada viene messa in funzione manualmente mediante l'interruttore della luce, essa si spegne dopo 10 s per la fase di misurazione e dopo di ciò è attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore della luce.

Regolatore (Fig. 6.1)

Funzione luce di base (Fig. 6.2/E)

La funzione luce di base consente un'illuminazione con ca. il 10% della potenza luminosa quando viene raggiunto il valore di luminosità impostato. Quando si verifica un movimento nel campo di rilevamento, la luce viene accesa con una luminosità del 100% per la durata impostata. Alla scadenza della durata impostata la luce si spegne completamente. Qualora il valore di luminosità impostato continuasse a non essere raggiunto, si riaccende la luce di base.

-Regolatore impostato su Ⓐ= luce di base ON
-Regolatore impostato su OFF = luce di base OFF
-Regolatore impostato su 10 min = luce di base 10 minuti
-Regolatore impostato su 30 min = luce di base 30 minuti

La luce di base si accende quando la luminosità scende al di sotto del valore soglia. Quando è attiva la modalità a luce diurna, la luce di base è sempre accesa. La luce di base si spegne ogni ora per misurare la luminosità dell'ambiente. Dopo breve tempo la luce di base si riaccende.

Regolazione del periodo di accensione (tempo di accensione) (Fig. 6.2/F)

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 5 sec a max. 15 min. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera.

Avvertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 s. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione del raggio d'azione (sensibilità) (Fig. 6.2/G)

Con il concetto di raggio d'azione si intende il diametro più o meno circolare che risulta sul pavimento quando si effettua il montaggio a 2,5 m di altezza.

-Regolatore impostato su max. = raggio d'azione massimo 8 m

-Regolatore impostato su min. = raggio d'azione minimo 3 m

Regolazione di luce crepuscolare (soglia d'intervento) (Fig. 6.2/H)

La soglia d'intervento della lampada desiderata può essere impostata con regolazione continua tra ca. 2 e 2000 Lux.

-Regolatore impostato su funzionamento con luce diurna (indipendentemente dalla luminosità)

-Regolatore impostato su = funzionamento con luce crepuscolare (ca. 2 Lux)

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su 🌿

Funzionamento con luce continua

Se viene montato un interruttore di rete optional nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:

Funzionamento a luce continua (Fig. 6.3)

1) Accensione della luce continua:

Interruttore 2 × OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dopo questo periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.

2) Disattivazione della funzione luce continua:

Interruttore 1 × OFF e ON La lampada si spegne, ossia passa al funzionamento con sensore.

Importante:

I comandi devono essere eseguiti entro 0,2-1 secondo.

7. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento.

Non gettare gli apparecchi elettrici nei rifiuti domestici!

Solo per paesi UE:

Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

Importante: alimentatore non è sostituibile.

8. Garanzia del produttore

Questo prodotto STEINEL è costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove a campione. STEINEL si assume la garanzia di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni:

Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.

9. Dichiarazione di conformità

La STEINEL Vertrieb GmbH dichiara che il tipo di impianto radio RS 16 LED risponde alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.it

1. Dati tecnici

Dimensioni (∅ x P) PMMA ∅ 280 × 110 mm	Vetro ∅ 275 × 110 mm
Tensione di rete 220-240 V, 50/60 Hz
Potenza assorbita (Pon) PMMA 9,5 W	Vetro 9,3 W
Flusso luminoso (360°) PMMA 958 lm	Vetro 918 lm
Efficienza PMMA 100 lm/W	Vetro 98 lm/W
Standby Sensor (Psb) 0,39 W
Corrente di rete 46,50 mA CA
Fattore potenza 0,94
Poteri di rottura ulteriori
Carico lampadine incandescenti / lampade alogene	800 W
Lampade fluorescenti ballast elettronici	400 W
Lampade fluorescenti non compensato	400 VA
Lampade fluorescenti con compensazione in serie	400 VA
Lampade fluorescenti compensazione in parallelo	400 VA
Lampade alogene a basso voltaggio	800 VA
LED < 2 W	16 W
2 W < LED < 8 W	64 W
LED > 8 W	64 W
Carico capacitivo	88 μF
Temperatura del colore PMMA 4.000 K (bianco neutro)	Vetro 3.000 K (bianco caldo)
Indice di resa cromatica R	a = 82
Durata utile media misurata L70B50 con 25°C: >60.000 ore
Consistenza del colore SDCM Valore iniziale: 3
Distribuzione dell'intensità luminosa
Tecnica ad alta frequenza	5,8 GHz (reagisce ai minimi movimenti indipendentemente dalla temperatura)
Angolo di rilevamento	360° con 160° angolo di apertura
Potenza di trasmissione ca. 1 mW
Raggio d'azione del rilevamento	∅ 3 - 8 m
Regolazione del periodo di accensione	5 s - 15 min
Luce notturna	10 %
Regolazione crepuscolare	2 - 2.000 Lux
Grado di protezione	IP 44
Classe di protezione	II
Intervallo di temperatura	da -10 a +40°C
Classe di efficienza energetica	Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "E".

11. Disturbi di funzionamento

Guasto Causa Rimedio

Lampada a sensore priva di tensione	■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto■ Corto circuito nel cavo di collegamento alla rete■ Eventuale interruttore di rete spento	■ Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro■ Controllare gli allacciamenti■ Accendere l'interruttore di rete
La lampada a sensore non si accende	■ La regolazione di luce crepuscolare scelta è sbagliata■ Interruttore principale su OFF■ Il fusibile è intervenuto	■ Eseguire una nuova impostazione■ Accendere■ Attivare o sostituire il fusibile; all'occorrenza controllare l'allacciamento
La lampada con sensore non si spegne	■ Movimento continuo nel campo di rilevamento	■ Controllare il campo
La lampada con sensore interviene senza che si sia verificato un movimento sensibile	■ La lampada non è fissata in modo tale che non si muova■ Si è verificato un movimento che però non è stato percepito dall'osservatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nel-le immediate vicinanze della lampada, ecc.)	■ Montare l'involucro in modo che sia ben fisso■ Controllare il campo
La lampada con sensore non si accende nonostante la presenza di movimento	■ Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridotto■ La regolazione di luce crepuscolare scelta è sbagliata	■ Controllare il campo■ Eseguire una nuova impostazione
