MANUAL DE USUARIO RS 16 S STEINEL

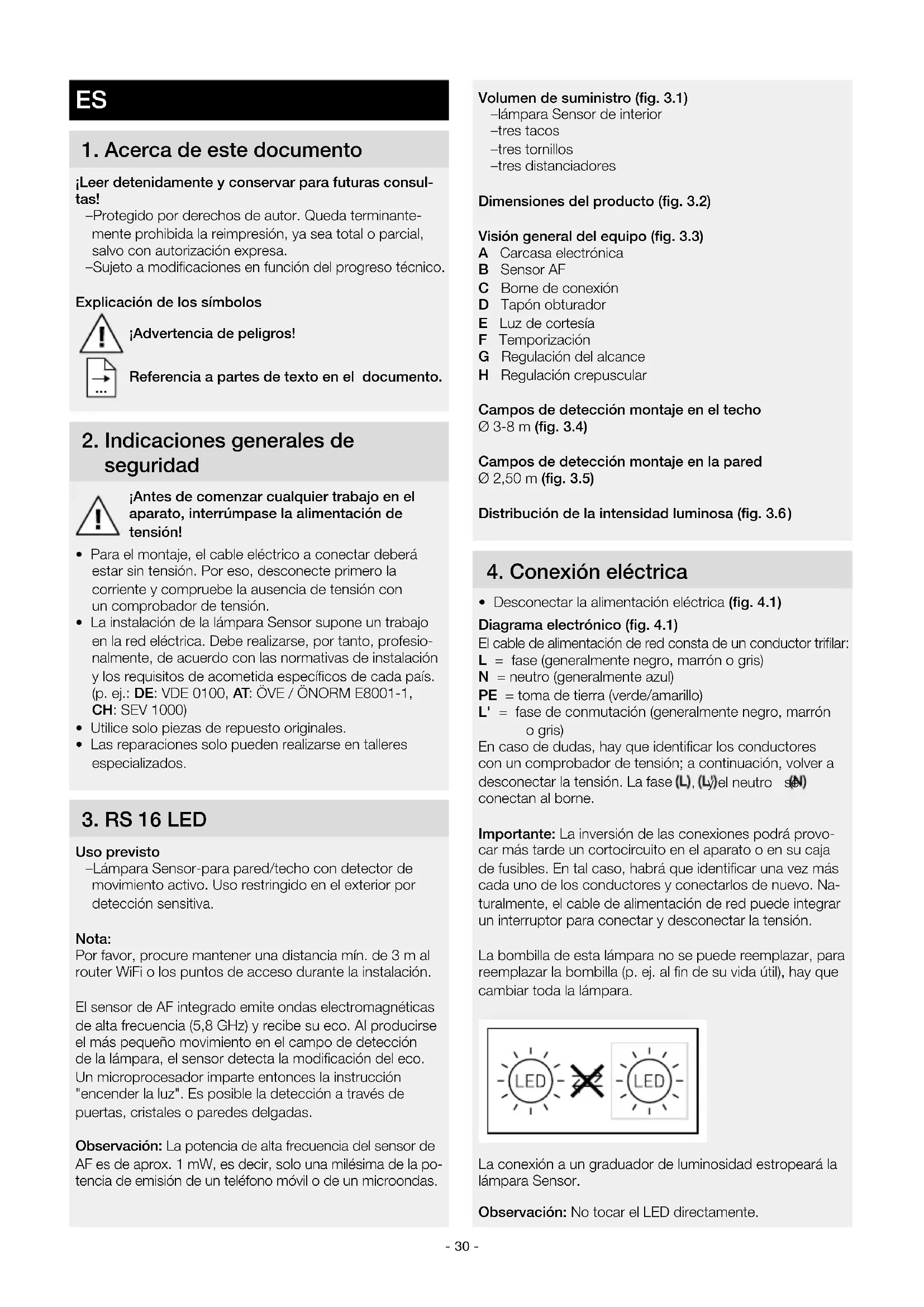

Volumen de suministro (fig. 3.1) – lámpara Sensor de interior – tres tacos – tres tornillos – tres distanciadores Dimensiones del producto (fig. 3.2) Visión general del equipo (fig. 3.3) A Carcasa electrónica B Sensor AF C Borne de conexión D Tapón obturador E Luz de cortesía F Temporización G Regulación del alcance H Regulación crepuscular Campos de detección montaje en el techo Ø 3-8m (fig. 3.4) Campos de detección montaje en la pared Ø 2,50 m (fig. 3.5) Distribución de la intensidad luminosa (fig.3.6 )

4. Conexión eléctrica

• Desconectar la alimentación eléctrica (fig. 4.1) Diagrama electrónico (fig. 4.1) El cable de alimentación de red consta de un conductor trifilar: L = fase (generalmente negro, marrón o gris) N = neutro (generalmente azul) PE = toma de tierra (verde/amarillo) L' = fase de conmutación (generalmente negro, marrón o gris) En caso de dudas, hay que identificar los conductores con un comprobador de tensión; a continuación, volver a desconectar la tensión. La fase , y el neutro se conectan al borne. Importante: La inversión de las conexiones podrá provo- car más tarde un cortocircuito en el aparato o en su caja de fusibles. En tal caso, habrá que identificar una vez más cada uno de los conductores y conectarlos de nuevo. Na- turalmente, el cable de alimentación de red puede integrar un interruptor para conectar y desconectar la tensión. La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla (p. ej. al fin de su vida útil), hay que cambiar toda la lámpara. La conexión a un graduador de luminosidad estropeará la lámpara Sensor. Observación: No tocar el LED directamente.

¡Leer detenidamente y conservar para futuras consul- tas! – Protegido por derechos de autor. Queda terminante- mente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa. – Sujeto a modificaciones en función del progreso técnico. Explicación de los símbolos ¡Advertencia de peligros! Referencia a partes de texto en el documento.

2. Indicaciones generales de

seguridad ¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

• Para el montaje, el cable eléctrico a conectar deberá estar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.

• La instalación de la lámpara Sensor supone un trabajo en la red eléctrica. Debe realizarse, por tanto, profesio- nalmente, de acuerdo con las normativas de instalación y los requisitos de acometida específicos de cada país. (p. ej.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Utilice solo piezas de repuesto originales.

• Las reparaciones solo pueden realizarse en talleres especializados.

Uso previsto – Lámpara Sensor-para pared/techo con detector de movimiento activo. Uso restringido en el exterior por detección sensitiva. Nota: Por favor, procure mantener una distancia mín. de 3 m al router WiFi o los puntos de acceso durante la instalación. El sensor de AF integrado emite ondas electromagnéticas de alta frecuencia (5,8 GHz) y recibe su eco. Al producirse el más pequeño movimiento en el campo de detección de la lámpara, el sensor detecta la modificación del eco. Un microprocesador imparte entonces la instrucción "encender la luz". Es posible la detección a través de puertas, cristales o paredes delgadas. Observación: La potencia de alta frecuencia del sensor de AF es de aprox. 1 mW, es decir, solo una milésima de la po- tencia de emisión de un teléfono móvil o de un microondas.- 31 -

• Asegurarse de que todos los componentes se encuen- tran en perfecto estado.

• No se pongan en servicio en caso de estar deteriorados.

• Al montar la lámpara Sensor, hay que fijarse en que la sujeción no esté expuesta a vibraciones.

• Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de movimientos.

• No apta para el montaje en el techo con cable de superficie (fig.5.1) El montaje por pasos

• Separar la cubierta de la carcasa (fig. 5.2)

• Marcar los taladros (fig. 5.3)

• Hacer los agujeros e introducir los tacos (fig. 5.4)

• Perforar tapón obturador para el cable de alimentación (fig.5.5)

• Cable de alimentación empotrado (fig. 5.6)

• Con distanciadores para montaje sobre revoque (fig. 5.7)

• Conectar los cables (fig. 5.8)

• Conectar la alimentación eléctrica (fig. 5.9)

• Llevar a cabo los ajustes ➜ "6. Función"

Configuración de fábrica Regulación crepuscular: 2000Lux Temporización: 5s Regulación de alcance: 8m Una vez montada la carcasa y efectuada la conexión a la red, la lámpara Sensor se puede poner en servicio. Al po- ner en servicio la lámpara a mano a través del interruptor, esta se apaga durante la fase de calibración después de 10s y se activa después para el funcionamiento de sensor. No es necesario accionar de nuevo el interruptor de luz. Tornillo de regulación (fig. 6.1) Función de luz de cortesía (fig. 6.2/E) La función de luz de cortesía permite una iluminación de aprox. un 10% de la potencia luminosa una vez alcan- zado el valor de luminosidad definido. Al producirse un movimiento en el campo de detección, la luz se enciende al 100% por el período de tiempo ajustado. Una vez trans- currido el período ajustado, la luz se apaga por completo. Caso que el valor de luminosidad ajustado no se hubiera alcanzado, se vuelve a encender la luz de cortesía. – Tornillo de regulación en

luz de cortesía ENCENDIDA – Tornillo de regulación en OFF = luz de cortesía APAGADA – Tornillo de regulación en 10min = luz de cortesía 10minutos – Tornillo de regulación en 30min = luz de cortesía 30minutos La luz de cortesía se ENCIENDE al bajar la luminosidad por debajo de un cierto nivel. Con el funcionamiento diurno activado, la luz de cortesía siempre está ENCENDIDA. La luz de cortesía se apaga una vez por hora para medir la luminosidad ambiental. Poco tiempo más tarde, la luz de cortesía vuelve a encenderse. Temporización (desconexión diferida) (fig. 6.2/F) El período de alumbrado deseado de la lámpara puede regularse sin etapas desde aprox. 5s hasta un máximo de 15min. Con cada movimiento detectado antes de transcurrir este período de tiempo, se inicia de nuevo la cuenta del reloj. Nota: Después de cada desconexión, la detección de movimiento queda interrumpida durante 1s aprox. Solo después de transcurrir este tiempo puede la lámpara encender de nuevo la luz al producirse movimiento. Para la regulación del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo. Regulación del alcance (sensibilidad) (fig. 6.2/G) El concepto alcance de detección se refiere al diámetro aproximadamente circular que se obtiene como campo de detección en el suelo con un montaje a 2,5m de altura. – Tornillo de regulación al máximo = alcance máximo 8m – Tornillo de regulación al mínimo = alcance mínimo 3m Regulación crepuscular (punto de activación) (fig. 6.2/H) El umbral de respuesta de la lámpara puede regularse sin etapas entre 2 y 2000Lux aprox. – Tornillo de regulación en = funcionamiento diurno (independiente de la luminosidad) – Tornillo de regulación en = funcionamiento crepuscu- lar (aprox. 2Lux) Para ajustar el campo de detección y para probar el funcionamiento a la luz del día, el tornillo de regulación ha de estar puesto en . Función de alumbrado permanente Si se monta un interruptor de alimentación opcional en el cable de la red, serán posibles, aparte de la función de encendido y apagado, las siguientes funciones: Alumbrado permanente (fig. 6.3)

1) Conectar alumbrado permanente:

Pulsar OFF y ON 2 veces. La lámpara se enciende en alum- brado permanente durante 4 horas. A continuación, pasa de nuevo automáticamente a funcionamiento de sensor.

2) Desconectar alumbrado permanente:

Pulsar OFF y ON 1 vez. La lámpara se apaga o pasa a funcionamiento de sensor. Importante: Las conmutaciones han de realizarse dentro del margen de 0,2 a 1 segundos.

Aparatos eléctricos, accesorios y embalajes han de some- terse a un reciclamiento respetuoso con el medio ambiente. ¡No eche los aparatos eléctricos a la basura doméstica! Solo para países de la UE: Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.- 32 - Importante: el controlador no puede sustituirse.

8. Garantía de fabricante

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamien- to y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel ga- rantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabri- cación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños produ- cidos en piezas de desgaste y daños y defectos origina- dos por uso o mantenimiento inadecuados. Quedan exclui- dos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no des- hecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio. Servicio de reparación: Una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de ser- vicio más próximo para averiguar una posible reparación.

9. Declaración de conformidad

Por la presente, STEINEL Vertrieb GmbH declara que el modelo de instalación inalámbrica RS16 LED se corres- ponde con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad UE está disponible a través de la siguiente dirección de Internet: http://www.steinel.de- 33 -

) 0,39W Corriente eléctrica 46,50mA AC Factor de potencia 0,94 Potencias de ruptura adicionales carga de bombilla incandescente/halógena balastros electrónicos lámparas fluorescentes lámparas fluorescentes no compensadas lámparas fluorescentes compensadas en serie lámparas fluorescentes compensadas en paralelo lámparas halógenas bajo voltaje LED < 2 W

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 Técnica HF 5,8 GHz (reacciona a mínimos movimientos, con indepen- dencia de la temperatura) Ángulo de detección 360° con ángulo de apertura de 160° Potencia de emisión aprox. 1mW Alcance de detección Ø 3-8m Temporización 5s - 15min Luz de cortesía 10 % Regulación crepuscular 2-2.000lux Índice de protección IP44 Clase de aislamiento II Rango de temperatura -10a +40 °C Clase de eficiencia energética Este producto incluye una fuente de luz de la clase de eficiencia energética "E". ES- 34 - Fallo Causa Remedio Lámpara Sensor sin tensión ■ Fusible a saltado, desconectado, línea interrumpida ■ Cortocircuito en el cable de alimentación ■ Posible interruptor de red desconectado ■ Conectar, cambiar el fusible; conectar el interruptor de alimentación, comprobar el cable con un comprobador de tensión ■ Comprobar las conexiones ■ Poner interruptor en ON La lámpara Sensor no se conecta ■ Regulación crepuscular incorrecta ■ Interruptor de alimentación OFF ■ Fusible a saltado ■ Reajustar ■ Conectar ■ Conectar, cambiar el fusible, en caso dado, comprobar la conexión La lámpara Sensor no se apaga ■ Constante movimiento en el campo de detección ■ Controlar el campo de detección La lámpara Sensor se enciende sin movimiento apreciable ■ Lámpara no montada asegurada contra movimiento ■ Se ha producido movimiento, pero no ha sido detectado por el observador (movimiento detrás de la pared, movi- miento de un objeto pequeño cerca de la lámpara, etc.) ■ Dejar carcasa bien asegurada ■ Controlar el campo de detección La lámpara Sensor no se enciende a pesar del movimiento ■ Los movimientos rápidos se suprimen para minimizar las interferencias o se ha seleccionado un campo de detec- ción demasiado pequeño ■ Regulación crepuscular incorrecta ■ Controlar el campo de detección ■ Reajustar

11. Fallos de funcionamiento- 35 -

• Cabo embutido (fig. 5.6)
