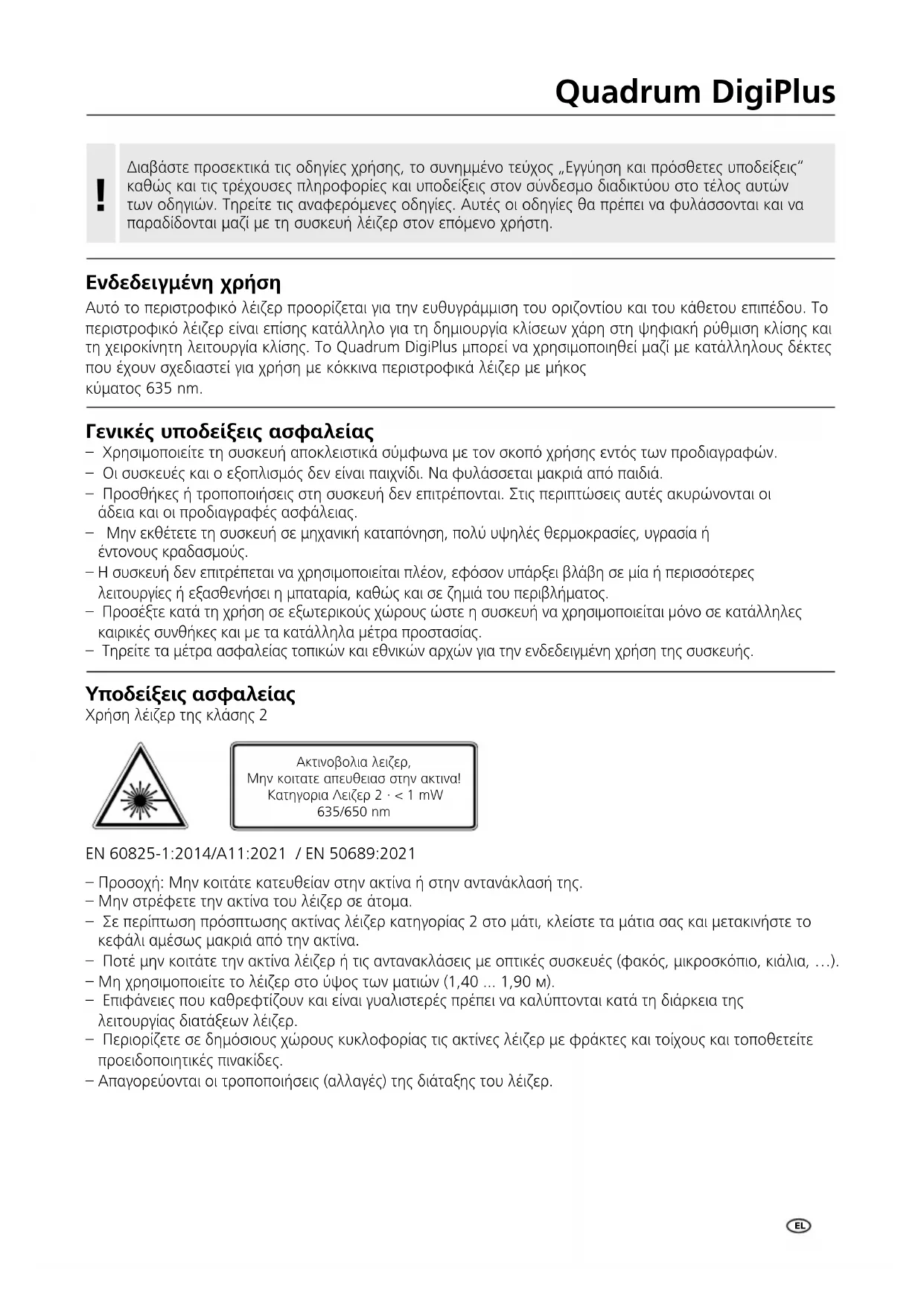

Ενδεδειγμένη χρήση Αυτό το περιστροφικό λέιζερ προορίζεται για την ευθυγράμμιση του οριζοντίου και του κάθετου επιπέδου. Το περιστροφικό λέιζερ είναι επίσης κατάλληλο για τη δημιουργία κλίσεων χάρη στη ψηφιακή ρύθμιση κλίσης και τη χειροκίνητη λειτουργία κλίσης. Το Quadrum DigiPlus μπορεί να χρησιμοποιηθεί μαζί με κατάλληλους δέκτες που έχουν σχεδιαστεί για χρήση με κόκκινα περιστροφικά λέιζερ με μήκος κύματος 635 nm. Γενικές υποδείξεις ασφαλείας – Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών. – Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά. – Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας. – Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς. – Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία, καθώς και σε ζημιά του περιβλήματος. – Προσέξτε κατά τη χρήση σε εξωτερικούς χώρους ώστε η συσκευή να χρησιµοποιείται µόνο σε κατάλληλες καιρικές συνθήκες και µε τα κατάλληλα µέτρα προστασίας. – Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής. – Προσοχή: Μην κοιτάτε κατευθείαν στην ακτίνα ή στην αντανάκλασή της. – Μην στρέφετε την ακτίνα του λέιζερ σε άτομα. – Σε περίπτωση πρόσπτωσης ακτίνας λέιζερ κατηγορίας 2 στο μάτι, κλείστε τα μάτια σας και μετακινήστε το κεφάλι αμέσως μακριά από την ακτίνα. – Ποτέ μην κοιτάτε την ακτίνα λέιζερ ή τις αντανακλάσεις με οπτικές συσκευές (φακός, μικροσκόπιο, κιάλια, …). – Μη χρησιμοποιείτε το λέιζερ στο ύψος των ματιών (1,40 ... 1,90 м). – Επιφάνειες που καθρεφτίζουν και είναι γυαλιστερές πρέπει να καλύπτονται κατά τη διάρκεια της λειτουργίας διατάξεων λέιζερ. – Περιορίζετε σε δημόσιους χώρους κυκλοφορίας τις ακτίνες λέιζερ με φράκτες και τοίχους και τοποθετείτε προειδοποιητικές πινακίδες. – Απαγορεύονται οι τροποποιήσεις (αλλαγές) της διάταξης του λέιζερ. EN 60825-1:2014/A11:2021 / EN 50689:2021 Ακτινοβολια λειζερ, Μην κοιτατε απευθειασ στην ακτινα! Κατηγορια Λειζερ 2 · < 1 mW 635/650 nm Υποδείξεις ασφαλείας Χρήση λέιζερ της κλάσης 2EL Το σύστημα Anti-Drift (ADS) αποτρέπει εσφαλμένες μετρήσεις. Η αρχή λειτουργίας: 30 δευτερόλεπτα μετά την ενεργοποίηση του ADS το λέιζερ ελέγχεται διαρκώς ως προς τη σωστή ευθυγράμμισή του. Εάν η συσκευή κουνηθεί λόγω εξωτερικών επιδράσεων ή εάν το λέιζερ χάσει την αναφορά ύψους του, το λέιζερ ακινητοποιείται και αναβοσβήνει. Επιπλέον ανάβει το TILT συνεχώς, στην οθόνη LC εμφανίζεται ένα προειδοποιητικό τρίγωνο και ηχεί ένα προειδοποιητικό σήμα. Για να είναι δυνατή η περαιτέρω επεξεργασία, πιέστε ξανά το πλήκτρο Tilt ή απενεργοποιήστε και ενεργοποιήστε τη συσκευή. Οι εσφαλμένες μετρήσεις αποτρέπονται έτσι εύκολα και με ασφάλεια. Το ADS δεν είναι ενεργό μετά την ενεργοποίηση. Για την προστασία της συσκευής από μεταβολές θέσης λόγω εξωτερικών επιδράσεων, πρέπει να ενεργοποιηθεί το ADS πιέζοντας το πλήκτρο Tilt. Η λειτουργία ADS εμφανίζεται με το αναβόσβημα του „TILT“ στην οθόνη LC, βλέπε εικόνα κάτω. Προσοχή: Το ADS ενεργοποιεί την επιτήρηση μόνο 30 δευτ. μετά την πλήρη χωροστάθμιση του λέιζερ (φάση ρύθμισης). Αναβόσβημα του „TILT“ σε ρυθμό δευτερολέπτων κατά τη διάρκεια της φάσης ρύθμισης, αργό αναβόσβημα εάν το ADS είναι ενεργό.

Τρόπος λειτουργίας του ADS

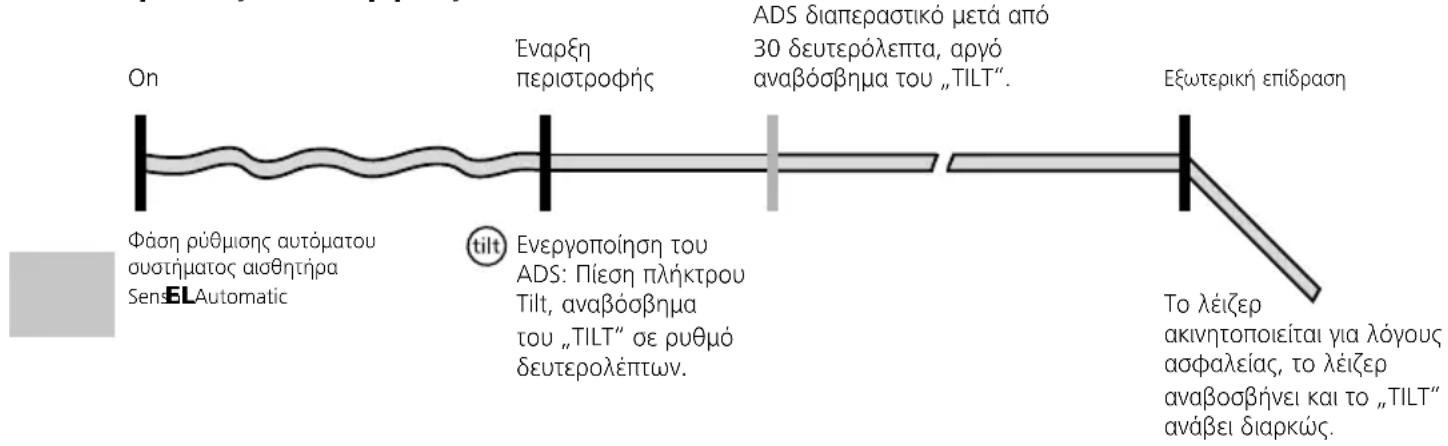

Εξωτερική επίδρασηΦάση ρύθμισης αυτόματου συστήματος αισθητήρα Sensor Automatic Ενεργοποίηση του ADS: Πίεση πλήκτρου Tilt, αναβόσβημα του „TILT“ σε ρυθμό δευτερολέπτων.

ακινητοποιείται για λόγους ασφαλείας, το λέιζερ αναβοσβήνει και το „TILT“ ανάβει διαρκώς. ADS διαπεραστικό μετά από 30 δευτερόλεπτα, αργό αναβόσβημα του „TILT“.

περιστροφής IP 66 Ιδιαίτερες ιδιότητες προϊόντος και λειτουργίες Προστασία από σκόνη και νερό - Για τη συσκευή πρέπει να προβλέπεται ιδιαίτερη προστασία από σκόνη και βροχή. Μεταφορική ΑΣΦΑΛΕΙΑ: Η συσκευή προστατεύεται κατά τη μεταφορά με ένα ειδικό φρένο

Το περιστροφικό λέιζερ ευθυγραμμίζεται αυτόνομα. Τοποθετείται στην αναγκαία βασική θέση - εντός της γωνίας εργασίας ± 6°. Το αυτόματο σύστημα αναλαμβάνει αμέσως τη ρύθμιση ακριβείας: Τρεις ηλεκτρονικοί αισθητήρες μέτρησης καταγράφουν τον άξονα Χ, Υ και Ζ. – Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/EΕ. – Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών. – Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία μπορεί να επηρεαστεί η ακρίβεια μέτρησης. Υποδείξεις ασφαλείας Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας ELEL Quadrum DigiPlus

Τοποθέτηση και αφαίρεση των μπαταριών / επαναφορτιζόμενων μπαταριών και φόρτιση της επαναφορτιζόμενης μπαταρίας – Πριν τη χρήση της συσκευής φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία. – Το τροφοδοτικό/Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο μέσα σε κλειστούς χώρους και δεν πρέπει να εκτίθεται σε υγρασία ή σε βροχή, επειδή υπάρχει κίνδυνος ηλεκτροπληξίας. – Η επαναφορτιζόμενη μπαταρία επιτρέπεται να φορτίζεται μόνο με τον φορτιστή που συνοδεύει τη συσκευή και να χρησιμοποιείται αποκλειστικά με αυτή τη συσκευή λέιζερ. Σε διαφορετική περίπτωση υπάρχει κίνδυνος τραυματισμού και πυρκαγιάς. – Μην ανοίγετε την επαναφορτιζόμενη μπαταρία. Υπάρχει κίνδυνος να προκληθεί βραχυκύκλωμα. – Συνδέστε τη συσκευή φόρτισης με το δίκτυο ρεύματος και την υποδοχή φόρτισης (J) της θήκης επαναφαρτιζόμενης μπαταρίας (L). Χρησιμοποιείτε μόνο τη συσκευή φόρτισης που εσωκλείεται. Σε περίπτωση χρήσης λάθος συσκευής φόρτισης, η εγγύηση παύει να ισχύει. Η φόρτιση της επαναφορτιζόμενης μπαταρίας είναι δυνατή και εκτός της συσκευής. – Κατά τη διάρκεια φόρτισης της επαναφορτιζόμενης μπαταρίας, ανάβει η LED της συσκευής φόρτισης (N) κόκκινη. Η διαδικασία φόρτισης έχει ολοκληρωθεί μόλις η LED ανάψει πράσινη. Εάν η συσκευή δεν είναι συνδεδεμένη στη συσκευή φόρτισης, αναβοσβήνει η LED της συσκευής φόρτισης.“ – Ωθήστε την επαναφορτιζόμενη μπαταρία (L) ή τη θήκη μπαταρίας (K) στη θήκη με υποδοχή εισαγωγής (G) και βιδώστε καλά με τη βίδα στερέωσης (I). Πρέπει να συνδεθούν οι ηλεκτρικές επαφές (H). – Με τοποθετημένη την επαναφορτιζόμενη μπαταρία η συσκευή είναι έτοιμη προς χρήση κατά τη διάρκεια της διαδικασίας φόρτισης. – Εναλλακτικά είναι επίσης δυνατή η χρήση αλκαλικών μπαταριών (4 x τύπος C). Τοποθετήστε τις στη θήκη μπαταριών (K). Σε αυτή την περίπτωση προσέξτε τα σύμβολα εγκατάστασης. – Όταν στην ένδειξη LC το σύμβολο της μπαταρίας (14) αναβοσβήνει συνεχώς, πρέπει να αντικατασταθούν οι μπαταρίες ή να επαναφορτιστούν οι μπαταρίες. – Πριν από την αφαίρεση της μπαταρίας, απενεργοποιήστε τη συσκευή και αποσυνδέστε την από το δίκτυο. Για την αφαίρεση των επαναφορτιζόμενων μπαταριών ή των μπαταριών, χαλαρώστε τη βίδα στερέωσης (I) και αφαιρέστε τη θήκη των επαναφορτιζόμενων μπαταριών (L) ή τη θήκη των μπαταριών (K). auto slope auto auto x auto y Πλέγμα χώρου: Τα παρακάτω δείχνουν τα επίπεδα λέιζερ και τις λειτουργίες. auto: Αυτόματη ευθυγράμμιση / man: Χειροκίνητη ευθυγράμμιση

χωροστάθμιση Γωνία 90° Κλίση του άξονα x Λειτουργία νήματος της στάθμης Κλίση του άξονα yA

Έξοδος λέιζερ αναφοράς / κατακόρυφου νήματος στάθμης Κεφαλή πρίσματος / έξοδος ακτίνας λέιζερ Δίοδοι λήψης για τηλεχειριστήριο (4 x) Κονσόλα χειρισμού Ένδειξη LC 5/8“ σπείρωμα / έξοδος λέιζερ αναφοράς, κατακόρυφου νήματος στάθμης Θήκη με υποδοχή εισαγωγής για επαναφορτιζόμενη μπαταρία ή θήκη μπαταριών Ηλεκτρικές επαφές Παξιμάδι στερέωσης θήκης μπαταριών ή επαναφορτιζόμενης μπαταρίας Υποδοχή φόρτισης Θήκη μπαταριών Θήκη επαναφορτιζόμενης μπαταρίας Συσκευή φόρτισης / τροφοδοτικό Ένδειξη λειτουργίας κόκκινο χρώμα: φόρτιση επαναφορτιζόμενης μπαταρίας πράσινο χρώμα: η διαδικασία φόρτισης ολοκληρώθηκε

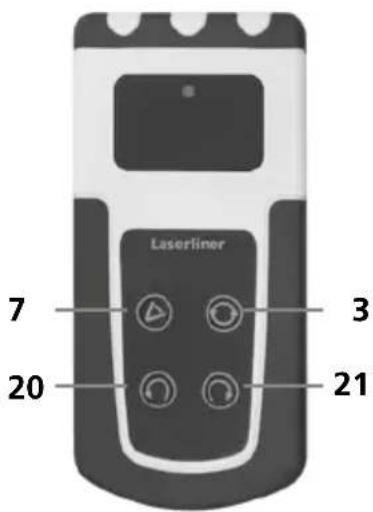

Τοποθέτηση των μπαταριών στο τηλεχειριστήριο Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες (2 x 1,5V LR6 (AA)) σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα. ELEL Quadrum DigiPlus

Πεδίο χειρισμού Quadrum DigiPlus Ένδειξη LC Quadrum DigiPlus Τηλεχειριστήριο

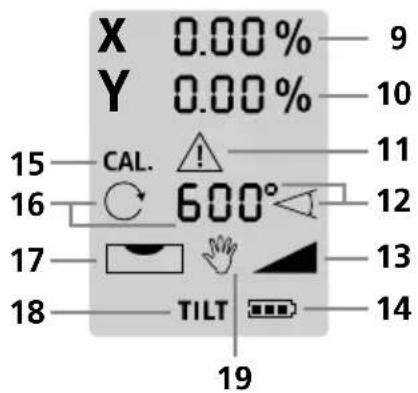

Λειτουργία auto/slopeΜεταγωγή άξονα X, YΕπιλογή ταχύτητας περιστροφής 600 / 300 / 120 / 60 / 0 U/minΟΝ/ΟFF - ΠλήκτροΠλήκτρο συν για τη ρύθμιση κλίσης στην ψηφιακή και στη χειροκίνητη λειτουργία κλίσηςΠλήκτρο πλην για τη ρύθμιση κλίσης στην ψηφιακή και στη χειροκίνητη λειτουργία κλίσηςΛειτουργία σάρωσηςΛειτουργία TiltΈνδειξη ρύθμισης κλίσης του άξονα ΧΈνδειξη ρύθμισης κλίσης του άξονα ΥΠροειδοποιητικό σύμβολο λειτουργίας Tilt Ένδειξη λειτουργίας σάρωσηςΈνδειξη λειτουργίας DualGradeΈνδειξη κατάστασης φόρτισης μπαταρίαςΈνδειξη κατάστασης βαθμονόμησηςΈνδειξη ταχύτηταςΈνδειξη χωροστάθμησηςΈνδειξη λειτουργίας TiltΈνδειξη χειροκίνητης λειτουργίαςΠλήκτρο προσδιορισμού θέσης (περιστροφή αριστερά)Πλήκτρο προσδιορισμού θέσης (περιστροφή δεξιά)auto auto auto

Οριζόντια χωροστάθμιση και κατακόρυφη χωροστάθμιση – Οριζόντια: Τοποθετήστε τη συσκευή κατά το δυνατό σε επίπεδη επιφάνεια ή στερεώστε τη σε έναν τρίποδα. – Κατακόρυφα: Τοποθετήστε τη συσκευή στα πλευρικά πόδια στήριξης. Το πεδίο χειρισμού δείχνει προς τα πάνω. Με την προαιρετική βάση τοίχου (αρ. αντικειμένου 080.70) είναι δυνατή η συναρμολόγηση σε έναν τρίποδα στην κατακόρυφη χρήση. – Πιέστε το πλήκτρο ΟΝ/ΟFF. Το περιστροφικό λέιζερ μετά την ενεργοποίηση ευθυγραμμίζεται αυτόματα.

– Πραγματοποιείται αυτόματα χωροστάθμιση της συσκευής σε μια περιοχή ± 6°. Στη φάση ρύθμισης το λέιζερ αναβοσβήνει και η κεφαλή πρίσματος παραμένει σε ηρεμία. Όταν πραγματοποιηθεί η χωροστάθμιση, το λέιζερ ανάβει διαρκώς και περιστρέφεται με το μέγ. αριθμό στριφών. Βλέπε ως προς αυτό το κεφάλαιο „Sensor Automatic“ και „ADS-Tilt“ Εάν η συσκευή έχει τοποθετηθεί υπερβολικά λοξά (εκτός του ορίου των 6°), ακούγεται ένα προειδοποιητικό σήμα, η κεφαλή πρίσματος ακινητοποιείται και το λέιζερ αναβοσβήνει. Σε αυτή την περίπτωση η συσκευή πρέπει να τοποθετηθεί σε μία επίπεδη επιφάνεια.

Προσδιορισμός θέσης του κατακόρυφου επιπέδου λέιζερ Στην κατακόρυφη λειτουργία είναι δυνατός ο ακριβής προσδιορισμός θέσης του επιπέδου λέιζερ. Το αυτόματο σύστημα αισθητήρα „Sensor Automatic“ παραμένει ενεργό και εκτελεί χωροστάθμιση του κατακόρυφου επιπέδου λέιζερ. Βλέπε στην παρακάτω εικόνα. Εάν επιτευχθεί το μέγιστο όριο κλίσης 6°, το λέιζερ ακινητοποιείται, αρχίσει να αναβοσβήνει, ενώ ακούγεται ένα ηχητικό σήμα.

Χειροκίνητη λειτουργία κλίσης έως 6° – οριζόντια Με την ενεργοποίηση της λειτουργίας κλίσης απενεργοποιείται το αυτόματο σύστημα αισθητήρα Sensor- Automatic. Για τη μεταγωγή του λέιζερ στη χειροκίνητη λειτουργία, κρατήστε πατημένο το πλήκτρο ON/ OFF μέχρι να εμφανιστεί το σύμβολο του χεριού (19) στην ένδειξη LC. Για να ρυθμίσετε το οριζόντιο επίπεδο πατήστε το πλήκτρο X/Y. Τα πλήκτρα θετικό/αρνητικό καθιστούν δυνατή την ηλεκτροκίνητη ρύθμιση της κλίσης. Σε αυτή την περίπτωση η ρύθμιση του άξονα Χ και Υ πρέπει να γίνει ξεχωριστά. Βλέπε στις παρακάτω

Στην περίπτωση αυτή μειώστε τη γωνία κλίσης. Ψηφιακή λειτουργία κλίσης (λειτουργία DualGrade) Το οριζόντιο επίπεδο μπορεί να κλίνει ψηφιακά στον άξονα Χ και Υ. Η μέγιστη κλίση φτάνει σε ένα επίπεδο μέχρι και ±10%, στο άθροισμα των δύο αξόνων η μέγιστη τιμή, που μπορεί να καταχωρηθεί ανά άξονα, μειώνεται. Στη μεγάλη ένδειξη LC εμφανίζονται οι τιμές και μπορούν να καταχωρηθούν η κάθε μία ξεχωριστά. Ρύθμιση των αξόνων: Πιέστε το πλήκτρο auto/slope (1). Στην ένδειξη LC αναβοσβήνει η ένδειξη του άξονα Χ. Με τα πλήκτρα συν και πλην (5/6) μπορούν να ρυθμιστούν οι τιμές των αριθμών. Πιέζοντας το πλήκτρο X/Y (2) γίνεται μεταγωγή στον άξονα Υ. Με τα πλήκτρα συν και πλην (5/6) μπορεί να ρυθμιστεί κατόπιν η τιμή Υ. Πιέζοντας πάλι το πλήκτρο X/Y (2) γίνεται επιβεβαίωση της καταχώρισης. Στη συνέχεια ρυθμίζεται η συσκευή στην επιθυμητή τιμή. Βλέπε στις παρακάτω εικόνες. Σημαντικό: Κατά τη διάρκεια της διαδικασίας χωροστάθμησης δεν μπορεί να γίνει καμία άλλη καταχώριση, στην ένδειξη LC αναβοσβήνει το σύμβολο χωροστάθμησης (17). Όταν σβήσει το σύμβολο χωροστάθμησης, η χωροστάθμηση έχει ολοκληρωθεί και μπορούν να ρυθμιστούν νέες τιμές. Σε 2 επίπεδα Με την ψηφιακή λειτουργία κλίσης ενεργοποιείται το αυτόματο σύστημα αισθητήρα Sensor-Automatic.

Οι άξονες X/Y είναι σημειωμένοι επάνω στη συσκευή

Σε 1 επίπεδοauto slope slope

slope 3 sec Χειροκίνητη λειτουργία κλίσης > 6° Η ρύθμιση μεγαλύτερων κλίσεων είναι δυνατή με την προαιρετική γωνιακή πλάκα, αρ. αντικειμένου 080.75. ΣΥΜΒΟΥΛΗ: Πρώτα επιτρέψτε την αυτόνομη ευθυγράμμιση της συσκευής και ρυθμίστε τη γωνιακή πλάκα στο μηδέν. Στη συνέχεια απενεργοποιήστε το αυτόματο σύστημα αισθητήραβλέπε: Χειροκίνητη λειτουργία κλίσης έως 6°. Στη συνέχεια κλίνετε τη συσκευή στην επιθυμητή γωνία. Χειροκίνητη λειτουργία κλίσης έως 6° – κατακόρυφα Εάν επιτευχθεί το μέγιστο όριο κλίσης 6°, το λέιζερ ακινητοποιείται, αρχίσει να αναβοσβήνει, ενώ ακούγεται ένα ηχητικό σήμα. Στην περίπτωση αυτή μειώστε τη γωνία κλίσης.

Όταν εμφανίζεται το σύμβολο του χεριού στην ένδειξη LC, το αυτόματο σύστημα αισθητήρα Sensor- Automatic δεν είναι ενεργό και δεν είναι δυνατό να εκτελεσθεί χωροστάθμηση ούτε οριζόντια ούτε κατακόρυφα.

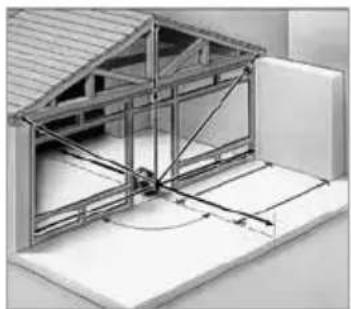

Λειτουργία περιστροφής Με το πλήκτρο περιστροφής ρυθμίζονται οι αριθμοί στροφών: 0, 60, 120, 300, 600 U/min Λειτουργίες λέιζερ Λειτουργία σήμανσης σημείου Για την επίτευξη της λειτουργίας σήμανσης σημείου, πιέστε το πλήκτρο περιστροφής μέχρι να μην περιστρέφεται πλέον το λέιζερ. Το λέιζερ μπορεί να περιστραφεί με τα πλήκτρα προσδιορισμού θέσης ως προς το επίπεδο μέτρησης στην επιθυμητή θέση. Λειτουργία σάρωσης Με το πλήκτρο σάρωσης είναι δυνατή η ενεργοποίηση και η ρύθμιση ενός έντονα φωτεινού τμήματος σε τέσσερις διαφορετικούς συνδυασμούς πλάτους. Το τμήμα περιστρέφεται με τα πλήκτρα προσδιορισμού θέσης στην επιθυμητή θέση. Λειτουργία χειροκίνητης λήψης Εργασίες με τον προαιρετικό δέκτη λέιζερ: Εργασίες με τον προαιρετικό δέκτη λέιζερ: Ρυθμίστε το λέιζερ περιστροφής στο μέγιστο αριθμό στροφών και ενεργοποιήστε το δέκτη λέιζερ. Ως προς αυτό βλέπε τις οδηγίες χειρισμού του αντίστοιχου δέκτη λέιζερ. ELEL Quadrum DigiPlus Εργασίες με το λέιζερ αναφοράς ή το λέιζερ κατακόρυφου νήματος στάθμης Η συσκευή διαθέτει δύο λέιζερ αναφοράς. Στην οριζόντια λειτουργία είναι δυνατό να προκληθεί με αυτά η πτώση ενός κατακόρυφου νήματος στάθμης. Στην κατακόρυφη λειτουργία τα λέιζερ αναφοράς χρησιμεύουν για την ευθυγράμμιση της συσκευής. Προς τούτο ρυθμίστε το λέιζερ αναφοράς παράλληλα προς τον τοίχο. Το κατακόρυφο επίπεδο λέιζερ ευθυγραμμίζεται σε ορθή γωνία προς τον τοίχο, βλέπε εικόνα.

< 0,75 mm / 10 m = OK Αν τα σημεία Α2 και Α3 επί των αξόνων Χ, Υ, Ζ απέχουν μεταξύ τους πάνω από 0,75 mm / 10 m, τότε απαιτείται να διεξαχθεί εκ νέου ρύθμιση. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Προετοιμασία ελέγχου βαθμονόμησης Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή. Για τον τέλειο έλεγχο, χρησιμοποιήστε ένα τρίποδα. ΣΗΜΑΝΤΙΚΟ: Το αυτόματο σύστημα αισθητήρα πρέπει να είναι ενεργό.

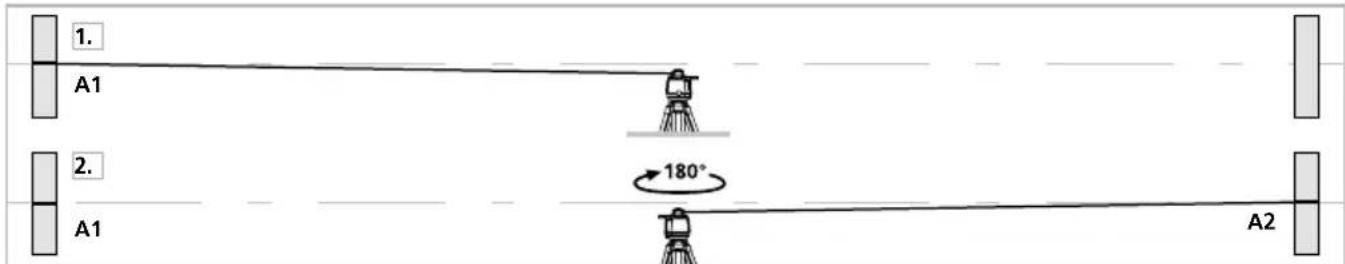

1. Σημειώστε το σημείο Α1 στον τοίχο.

2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α2. Μεταξύ του Α1

και του Α2 έχετε τώρα μία οριζόντια αναφορά. Έλεγχος βαθμονόμησης

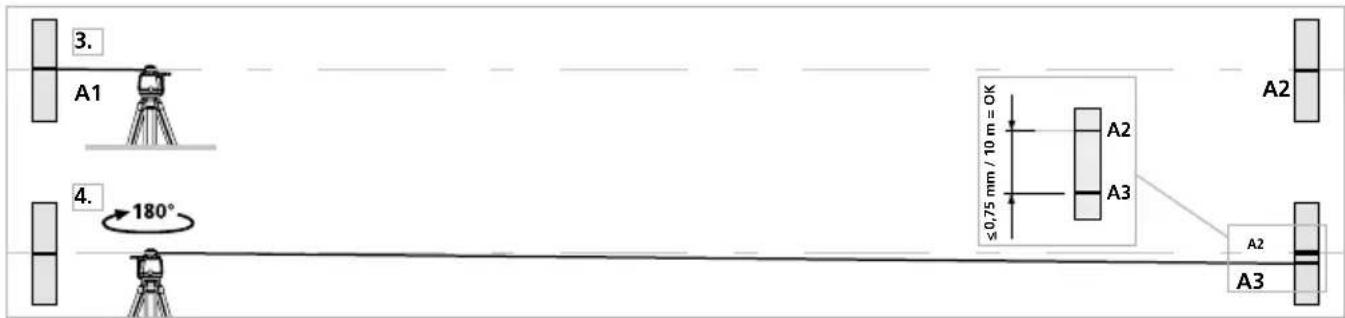

3. Τοποθετήστε τη συσκευή όσο το δυνατόν πιο κοντά στον τοίχο, στο ύψος του επισημανθέντος σημείου Α1.

Ευθυγραμμίστε τη συσκευή στον άξονα Χ.

4. Περιστρέψτε τη συσκευή κατά 180°, ευθυγραμμίστε τη συσκευή ως προς τον άξονα Χ και επισημάνετε το

σημείο Α3. Η διαφορά μεταξύ των Α2 και Α3 αποτελεί την απόκλιση από τον άξονα Χ.

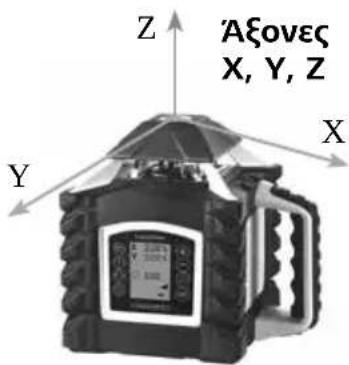

5. Επαναλάβετε το 3. και 4. για να ελέγξετε τον άξονα Y και Z.Y

Ελέγχετε τακτικά τη ρύθμιση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης. Σε αυτή την περίπτωση ελέγχετε πάντα όλους τους άξονες.

1. Κατά τη ρύθμιση προσέξτε την ευθυγράμμιση του λέιζερ περιστροφής.

Ρυθμίζετε πάντα όλους τους άξονες.

2. Θέστε τη συσκευή στη λειτουργία ρύθμισης:

Απενεργοποιήστε το περιστροφικό λέιζερ και επανενεργοποιήστε το έχοντας πατημένο το πλήκτρο auto/slope. Κρατήστε πατημένο το πλήκτρο auto/slope μέχρι να αρχίσει να αναβοσβήνει η ένδειξη του άξονα X στην οθόνη LC. Τότε μπορείτε να αφήσετε πάλι το πλήκτρο auto/slope. Κατά την οριζόντια λειτουργία (άξονας X, Y) αναβοσβήνει πρώτα η ένδειξη του άξονα X. Με το πλήκτρο Χ/Υ του περιστροφικού λέιζερ γίνεται εναλλαγή μεταξύ των αξόνων Χ και Υ. Σε κατακόρυφη λειτουργία (άξονας Z) εμφανίζεται αποκλειστικά ο άξονας Y.

3. Διόρθωση της ρύθμισης:

Με τα πλήκτρα συν/πλην του περιστροφικού λέιζερ οδηγήστε το λέιζερ από την τρέχουσα θέση στο ύψος του σημείου αναφοράς Α2. Μόνο με επανειλημμένο πάτημα αλλάζει το λέιζερ τη θέση του.

4. Τερματισμός ρύθμισης:

Διακοπή: Με την απενεργοποίηση (πλήκτρο ON/OFF) του περιστροφικού λέιζερ εγκαταλείπεται η συνολική ρύθμιση και εκτελείται επαναφορά στην προηγούμενη κατάσταση. Αποθήκευση: Με το πλήκτρο auto/slope ασφαλίζεται η νέα ρύθμιση. Προσδιορισμός θέσης: Με τα πλήκτρα προσδιορισμού θέσης στο τηλεχειριστήριο μπορεί το λέιζερ να περιστραφεί. Οδηγίες σχετικά με τη συντήρηση και φροντίδα Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την επαναφορτιζόμενη μπαταρία πριν από μία αποθήκευση μεγάλης διάρκειας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο. Βαθμονόμηση Η συσκευή μέτρησης πρέπει να βαθμονομείται και να ελέγχεται τακτικά, για να διασφαλίζεται η ακρίβεια και η λειτουργία μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER. ELEL Quadrum DigiPlus Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 25W23) Περιοχή αυτοχωροστάθμισης ± 6° Ακρίβεια ± 0,075 mm / 10 m Χωροστάθμιση οριζόντια / κατακόρυφα Αυτόματα με ηλεκτρονικές αεροστάθμες και σερβομοτέρ. Ταχύτητα ρύθμισης περ. 30 δευτ. πάνω από τη συνολική γωνία λειτουργίας Κατακόρυφη ακτίνα αναφοράς 90° προς το επίπεδο περιστροφής Ταχύτητα περιστροφής 0, 60, 120, 300, 600 U/min Τηλεχειριστήριο Υπέρυθρες IR Μήκος κύματος λέιζερ 635 nm Μήκος κύματος κατακόρυφων γραμμών λέιζερ 650 nm Κατηγορία λέιζερ 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021) Ισχύς εξόδου λέιζερ < 1 mW Κατηγορία προστασίας IP 66 Τροφοδοσία ρεύματος 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C) Διάρκεια λειτουργίας επαναφορτιζόμενης μπαταρίας περ. 35 ώρες Διάρκεια λειτουργίας μπαταριών κόκκινο περ. 50 ώρες Διάρκεια φόρτισης επαναφορτιζόμενης μπαταρίας περ. 7 ώρες Συνθήκες εργασίας -10°C … 50°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας Συνθήκες αποθήκευσης -10°C … 70°C, Υγρασία αέρα μέγ. 80% rH Διαστάσεις (Π x Υ x Β) / Βάρος (συμπερ. επαναφορτιζόμενης μπαταρίας) 215 x 205 x 165 mm / 2,6 kg Τηλεχειριστήριο Τροφοδοσία ρεύματος 2 x 1,5 V τύπος AA Εμβέλεια τηλεχειριστηρίου μέγ. 40 m (τηλεχειριστήριο υπερύθρων IR-Control) Διαστάσεις (Π x Υ x Β) / Βάρος (συμπερ. επαναφορτιζόμενης μπαταρίας) 63 x 130 x 24 mm / 0,15 kg Κανονισμοί ΕΕ και ΗΒ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ. Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές, οι μπαταρίες και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Οι καταναλωτές υποχρεούνται από τον νόμο να παραδίδουν τις μεταχειρισμένες μπαταρίες και επαναφορτιζόμενες μπαταρίες σε ένα δημόσιο σημείο συλλογής, σε ένα σημείο πώλησης ή στην τεχνική υπηρεσία εξυπηρέτησης πελατών δωρεάν. Οι επαναφορτιζόμενες μπαταρίες/μπαταρίες πρέπει να αφαιρούνται από τη συσκευή με συνηθισμένο στο εμπόριο εργαλείο χωρίς να προκαλείται ζημιά και να προσάγονται σε ξεχωριστή συλλογή, πριν επιστρέψετε τη συσκευή για απόρριψη. Αν έχετε ερωτήσεις για την επιστροφή της μπαταρίας, απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: https://packd.li/ll/aek/in– Uređaj se smije koristiti samo u skladu s namjenom i unutar opsega specikacija. – Mjerni alati i pribor nisu igračke. Držati ih podalje od dohvata djece. – Zabranjene su sve preinake ili izmjene na uređaju jer će se time izgubiti valjanost odobrenja i sigurnosnih specikacija. – Ne izlagati uređaj mehaničkim naprezanjima, ekstremnim temperaturama, vlazi ili snažnim vibracijama. – Uređaj se ne smije više koristiti ako dođe do ispada jedne ili više funkcija, ako su baterije slabo napunjene ili u slučaju oštećenja kućišta. – Za vanjsku upotrebu pazite da se uređaj upotrebljava samo u prikladnim vremenskim uvjetima ili uz odgovarajuće zaštitne mjere. – Poštivati sve sigurnosne propise koje propisuju lokalne i državne vlasti s obzirom na ispravnu i pravilnu uporabu uređaja. Opće sigurnosne upute U potpunosti pročitajte upute za uporabu i priloženu brošuru „Jamstvo i dodatne napomene“ kao i najnovije informacije na internetskoj poveznici navedenoj na kraju ovih uputa. Slijedite upute koje se u njima nalaze. Ovaj dokument se mora čuvati na sigurnom mjestu i proslijediti dalje zajedno s uređajem.
