Ürün Türü	Şantiye Döner Lazer
Marka	Laserliner
Model	Quadrum DigiPlus M350 S
Boyutlar (G x Y x D)	215 x 205 x 165 mm (pille birlikte)
Ağırlık (pille birlikte)	2,6 kg
Ana Güç Kaynağı	Şarj edilebilir NiMH pil 4 x 1,2 V HR14 (C) veya alkalin pil 4 x 1,5 V LR14 (C)
Pil Ömrü (Şarj Edilebilir)	Yaklaşık 35 saat
Pil Ömrü (Alkalin)	Yaklaşık 50 saat
Lazer Sınıfı	2 (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Ana Lazer Dalga Boyu	635 nm
Çekül Lazer Dalga Boyu	650 nm
Lazer Çıkış Gücü	< 1 mW
Kendinden Tesviye Aralığı	± 6°
Hassasiyet	± 0,075 mm / 10 m
Dönüş Hızları	0, 60, 120, 300, 600 dev/dak
Koruma Sınıfı	IP66
Çalışma Sıcaklığı	-10 °C ila 50 °C
Uzaktan Kumanda	Kızılötesi, menzil 40 m'ye kadar, 2 adet AA pil ile çalışır
Ana Fonksiyonlar	Otomatik kendinden tesviye, dijital eğim (DualGrade), manuel eğim 6°'ye kadar, tarayıcı modu, nokta modu, kayma önleme sistemi (ADS), referans/çekül lazerler
Ekran	Seviye, eğim, hız, şarj durumu, uyarı göstergeleri ile LCD ekran
Bakım ve Temizlik	Hafif nemli bir bezle temizleyin, çözücü veya aşındırıcı ürün kullanmayın. Uzun süreli saklamada pili çıkarın. Kuru yerde saklayın.
Güvenlik	Lazer sınıfı 2: Işına bakmayın. Gözlerin doğrudan maruz kalmasından kaçının. Kişilerin yakınında dikkatli kullanın.
Yedek Parçalar ve Tamir Edilebilirlik	Herhangi bir kalibrasyon veya onarım için UMAREX-LASERLINER satış sonrası servisiyle iletişime geçin. Yalnızca birlikte verilen şarj cihazını kullanın.
Genel Bilgiler	AB ve İngiltere direktiflerine uygundur. WEEE'ye göre geri dönüşüm zorunludur. Tam kullanım kılavuzu notice-facile.com'da mevcuttur.

Sık sorulan sorular - Quadrum DigiPlus M350 S Laserliner

Quadrum DigiPlus M350 S döner lazer nasıl açılır ve kapatılır?

Cihazı açmak için kontrol panelindeki AÇMA/KAPATMA (4) tuşuna basın. Lazer otomatik olarak kendini tesviye eder. Kapatmak için aynı tuşa tekrar basın.

Lazer yanıp sönüyor ve dönmüyorsa ne yapmalıyım?

Bu, cihazın ayar aşamasında olduğu veya eğim açısının ±6°'yi aştığı anlamına gelir. Cihazı daha düz bir yüzeye yerleştirin veya eğimi azaltın. Sorun devam ederse, kayma önleme sistemi ADS etkinleşmiş olabilir: geçici olarak devre dışı bırakmak için tilt tuşuna basın.

Manuel eğim işlevi nasıl kullanılır?

El sembolü (19) görünene kadar AÇMA/KAPATMA tuşunu 3 saniye basılı tutun. Ardından ekseni seçmek için X/Y tuşunu, eğimi ±6°'ye kadar ayarlamak için + / - (5/6) tuşlarını kullanın.

Kayma önleme sistemi (ADS) nasıl etkinleştirilir?

Lazer tesviye olduktan sonra tilt (8) tuşuna basın. TILT mesajı her saniye yanıp söner. 30 saniye sonra gösterge yavaş yanıp söner: ADS etkindir. Hareket durumunda lazer durur ve yanıp söner, bir uyarı üçgeni görünür.

Kalibrasyon prosedürü nedir?

Cihazı en az 5 m aralıklı iki duvar arasına yerleştirin. Nokta modunda açın. A1 noktasını işaretleyin, cihazı 180° döndürün ve A2'yi işaretleyin. Cihazı A1 yüksekliğinde duvara yaklaştırın, 180° döndürün ve A3'ü işaretleyin. A2 ve A3 arasındaki fark 0,75 mm/10 m'yi aşarsa ayar gerekir. Satış sonrası servisle iletişime geçin.

Şarj edilebilir pil yerine alkalin pil kullanabilir miyim?

Evet, verilen pil bölmesine (K) 4 adet C tipi (LR14) pil yerleştirin. Kutuplara dikkat edin. Alkalin piller yaklaşık 50 saat dayanırken, şarj edilebilir pil 35 saat dayanır.

Pil nasıl şarj edilir?

Verilen şarj cihazını (M) prize ve pil bölmesinin (L) şarj girişine (J) takın. Şarj sırasında şarj cihazının LED'i kırmızı yanar, şarj tamamlandığında yeşil olur (yaklaşık 7 saat). Pili cihaz dışında da şarj edebilirsiniz.

LCD ekrandaki semboller ne anlama geliyor?

Ekranda başlıca: X ve Y ekseni eğim değeri (yüzde), dönüş hızı (dev/dak), tarayıcı modu, şarj durumu (pil sembolü), ADS etkin (TILT), tesviye devam ediyor ve manuel mod (el sembolü) gösterilir. Ayrıntılar için kullanım kılavuzundaki şemaya bakın.

Uzaktan kumandanın menzili nedir ve nasıl kullanılır?

Kızılötesi uzaktan kumandanın menzili 40 m'ye kadardır. 2 adet AA pil gerektirir. Tuşları kullanarak açma/kapama, hız, eğim, tarayıcı ayarları ve lazer konumlandırma (sağa/sola dönüş) yapabilirsiniz. Alıcı diyotları (C) uzaktan kumandaya doğru yöneltin.

Lazer nasıl temizlenir ve bakımı yapılır?

Cihazı hafif nemli bir bezle temizleyin. Sert kimyasallar, çözücüler veya aşındırıcı pedler kullanmayın. Uzun süreli saklamada pili çıkarın. Cihazı kuru ve temiz bir yerde saklayın. Yıllık kalibrasyon önerilir.

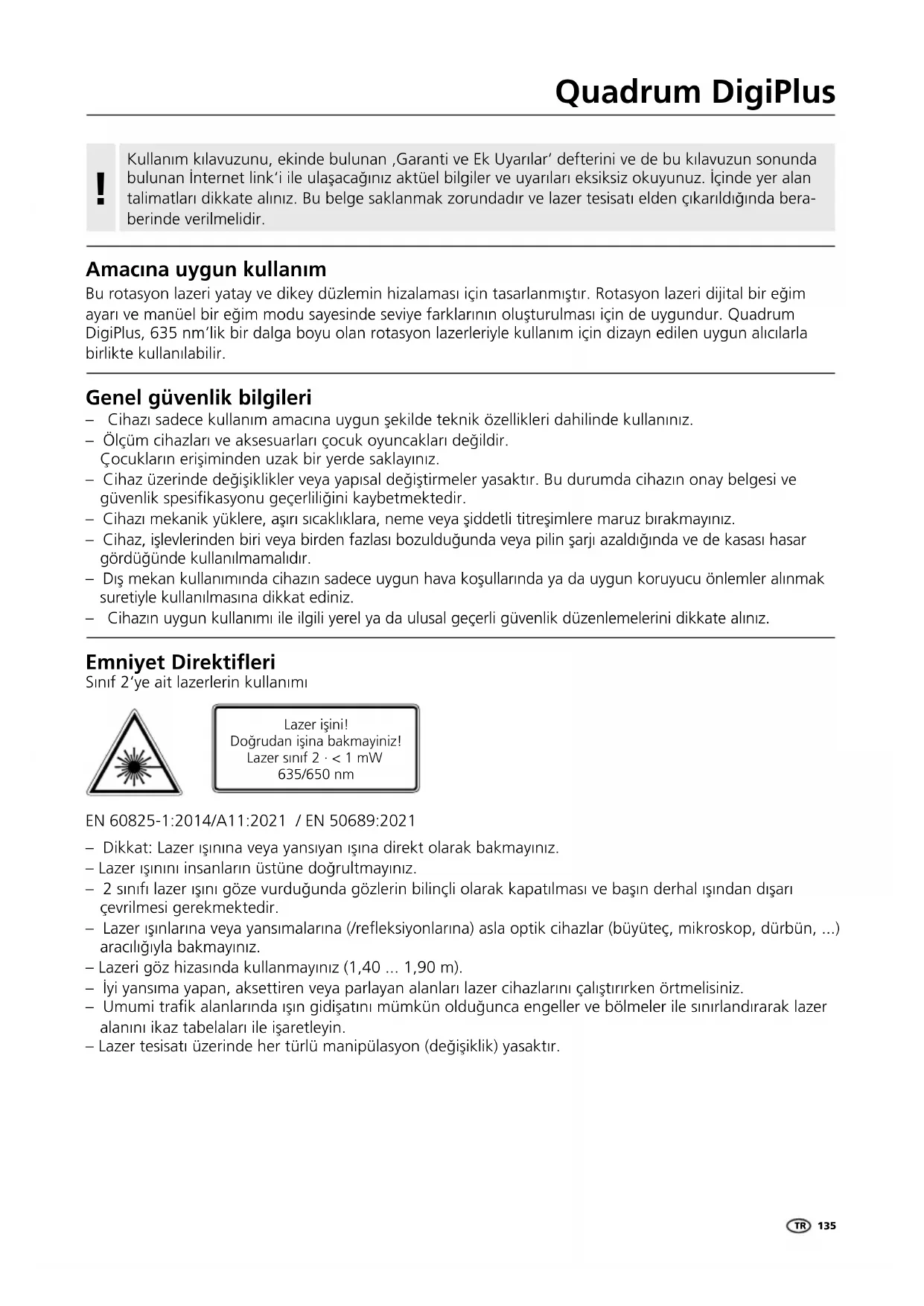

KULLANIM KILAVUZU Quadrum DigiPlus M350 S Laserliner

Kullanım kılavuzunu, ekinde bulunan „Garanti ve Ek Uyarılar’ defterini ve de bu kılavuzun sonunda bulunan İnternet link’i ile ulaşacağını aktüel bilgiler ve uyarları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

Amacına uygun kullanım

Bu rotasyon lazeri yatay ve dikey düzlemin hizalaması için tasarlanmıştır. Rotasyon lazeri dijital bir eğim ayarı ve manüel bir eğim modu sayesinde seviye farklarının oluşturulması için de uygundur. Quadrum DigiPlus, 635 nm'lik bir dalga boyu olan rotasyon lazerleriyle kullanım için dizayn edilen uygun alicılarla birlikte kullanılabilir.

Genel güvenlik bilgileri

– Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
- Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir.
Çocukların erişiminden uzak bir yerde saklayınız.
- Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
– Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
- Cihaz, işlevlerinden biri veya birden fazlası bozulduğunda veya pilin şarımı azaldığında ve de kasası hasarı gördüğünde kullanılmamalıdır.
- Diş mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz.
- Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.

Emniyet Direktifleri

Sınıf 2'ye ait lazerlerin kullanımı

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 · < 1 mW 635/650 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

– Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
– Lazer işinini insanların üstüne doğrultmayınız.
- 2 sınıfı lazer işını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
- Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.
– Lazeri göz hizasında kullanmayınız (1,40 ... 1,90 m).
– İyi yansıma yapan, aksettiren veya parlayan alanları lazer cihazlarını çalıştırırken örtmelisiniz.
- Umumi trafik alanlarında işin gidişatını mümkün olduğunca engeller ve bölmeler ile sınırlandırarak lazer alanını ikaz tabelaları ile işaretleyin.
– Lazer tesisatı üzerinde her türlü manipülasyon (değişiklik) yasaktır.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

– Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
– Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.
- Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında kullanılması ölçüm doğruluğunu etkileyebilir.

Özel Ürün Nitelikleri ve Fonksiyonları

Rotasyon lazeri kendi kendini düşeler. Cihaz ± 6°'lık çalışma açı aralığı dahilinde gerekli temel konuma getirilir. Ardından otomatik sistem hemen hassas ayarı tamamlar. Bu işlemde üç adet elektronik ölçüm sensoru X, Y, ve Z eksenlerini saptar.

Transport LOCK: Cihaz taşıma esnasında özel bir motor freni ile korunur.

Toz ve sudan koruma – Ölçüm cihazları tozdan ve yağmurdan korunma özellikleri ile öne çıkmaktadırlar.

Anti-Drift sistemi (ADS) hatalı ölçümleri engeller. İşlev prensibi: Lazer ışını ADS'nin etkinleştirilmesinden 30 sonra sürekli olarak düzgün bir düzenleme yönünden kontrol edilir. Cihaz dış etkenlerden dolayı hareket ettirilirse veya lazer yükseklik referans noktasını kaybederse, lazer durur ve yanıp sönmeye başlar. Ayrıca TILT ibaresi sürekli yanar, LCD göstergede bir uyarı üçgeni belirir ve bir uyarı sinyali duyulur. Çalışmaya devam edebilmek için, Tilt tuşuna yeniden basın veya cihazı kapatıp açın. Böylece hatalı ölçümler kolayca ve güvenli olarak engellenir.

^ tilt ADS cihazın çalıştırılmasından sonra etkin olmaz. Kurulmuş olan cihazı dış etken sebepli konum değişimlerinden korumak için, ADS sistemi Tilt tuşuna basılarak etkinleştirilmelidir. ADS fonksiyonunun etkin oluşu, LCD göstergede „TILT“ ibaresi ile bildirilir. Bkz. aşağıdaki şema.

ADS sistemi ancak lazerin düşçlenmesi tamamlandıktan 30 saniye sonra denetleme sistemini aktif hale getirir (kurulum safhası). Kurulum esnasında „TILT“ ibaresi saniyelik aralıklarla yanıp söner; ADS aktif olduğunda ise, daha uzun aralıklarla yanıp söner.

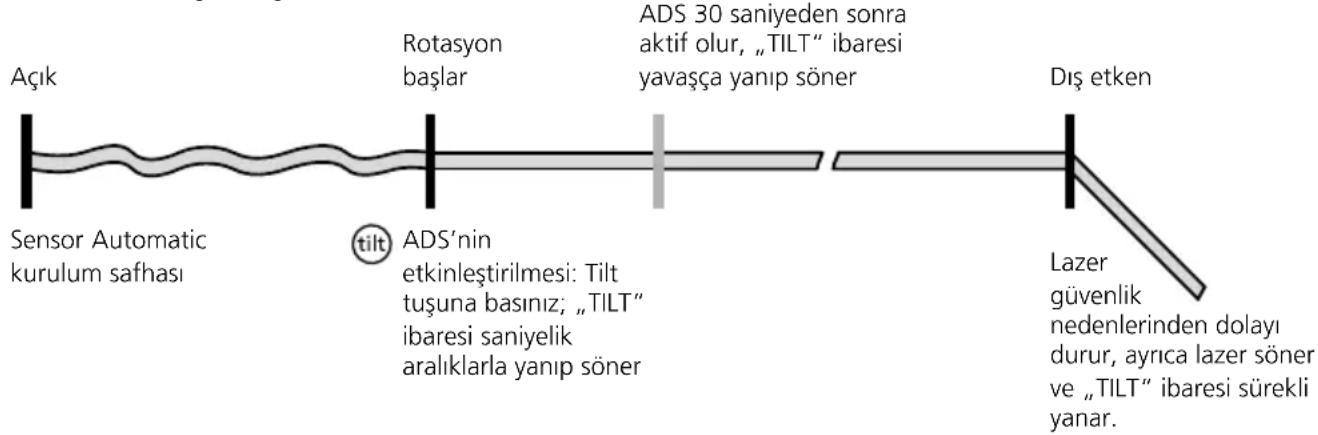

ADS Fonksiyon şekli

Alan Kafesi: Bunlar lazer düzlemlerini ve fonksiyonlarını gösterir.

auto: Otomatik hizalama / man: Manüel (elle) hizalama

auto

Yatay tesviye

auto auto x auto y

Dikey tesviye

X Ekseninin eyilimi

Y Ekseninin eyilimi

slope

Eğilimler

90° açılar

Çekül fonksiyonu

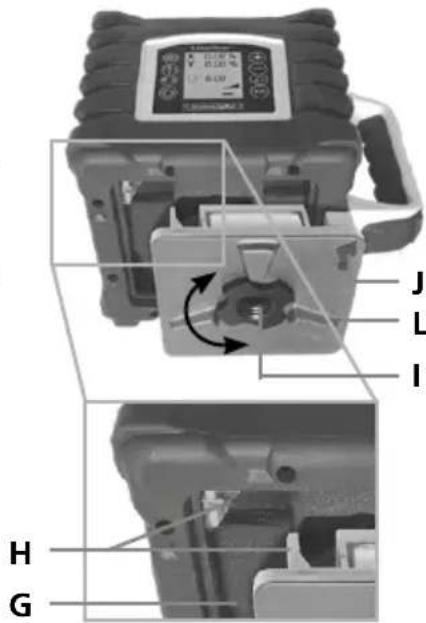

Piller/akülerin takılması ve çıkarılması, ve akülerin şarj edilmesi

– Cihazı kullanmadan önce bataryayı tamamen şarj edin.

- Ağ / Şarj cihazını sadece kapalı alanlarda kullanın, neme ve yağmura maruz bırakmayın. Aksi takdirde elektrik çarpması t ehlikesi vardır.

- Akü sadece birlikte verilen şebeke cihazıyla şarj edilmeli ve sadece bu lazer cihazı ile kullanılmalıdır. Aksi takdirde yaralanma ve yangın tehlikesi söz konusudur.

– Bataryayı açmayınız. Kısa devre olma tehlikesi söz konusudur.

- Şarj cihazını elektrik prizi ve batarya yuvasının (L) şarj soketine (J) bağlayın. Lütfen sadece birlikte verilen şarj cihazını kullanınız. Yanlış şarj cihazları kullanıldığı takdirde garanti geçerliliğini yitirir. Batarya cihazın dışında da şarj edilebilir.

- Batarya şarj edildiği sürece, şarj cihazının LED (N) ışığı kırmızı renkte yanar. LED ışığı yeşil renkte yandığında, şarj işlemi tamamlanmış olur. Cihaz şarj cihazına bağlı olmadığı zaman, güç kaynağı kontrol ışığı yanıp söner.

- Bataryayı (L) veya batarya yuvasını (K) girintiye (G) sokup tespit cıvatası (I) ile sıkınız. Bu işlem esnasında elektrik kontaklar (H) bağlanmalıdır.

- Batarya takılı olursa, cihaz şarj işlemi süresinde kullanıma hazırldır.

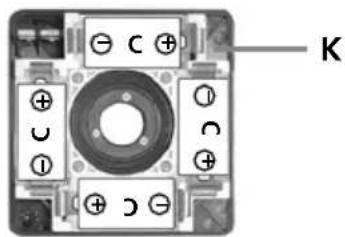

- Alternatif olarak (4 ad. C tipi) alkali piller de kullanılabilir. Bunları batarya yuvasına (K) yerleştirin. Bu arada yerleştirme simgelerini dikkate alınız.

- LCD göstergesinde pil işareti (14) sürekli yandığında, pillerin değiştirilmesi ya da bataryaların şarj edilmesi gerekir.

- Pili çıkartmadan önce cihazı kapatın ve şebekeden ayırın. Aküyü veya pilleri çıkarmak için tespit vidasını (I) çözün ve akü bölmesini (L) veya pil bölmesini (K) çıkartın.

Pillerinin Kumandaya Takılması

Pil yuvasını açınız ve pilleri (2 x 1,5V LR6 (AA)) gösterilen şekillere uygun bir şekilde yerleştiriniz. Kutupların doğru olmasına dikkat ediniz.

A Referans ışını / Şakul lazer ışını çıkışı
B Prizma başlığı / Lazer ışını çıkışı
C Uzaktan kumanda algılayıcı diyotları (4x)
D Kumanda paneli
E LCD ekran
F 5/8" diş / Referans işını / Şakul lazer işını çıkışı
G Batarya veya pil yuvası
H Elektrik kontaklar

I Pil veya batarya yuvası tespit vidası

J Şarj soketi

K Pil yuvası

L Batarya yuvası

M Şarj aleti / Şebeke adaptörü

N Şarj göstergesi kırmızı: Batarya şarj ediliyor yeşil: Şarj işlemi tamamlandı

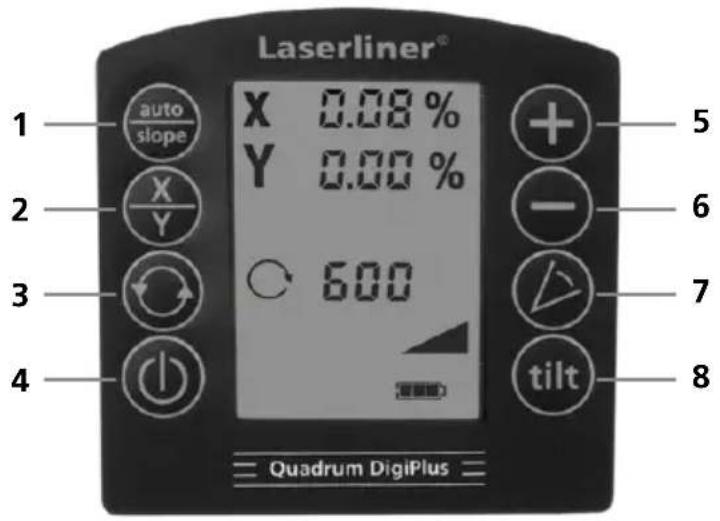

Quadrum DigiPlus kumanda alanı

LCD ekran Quadrum DigiPlus

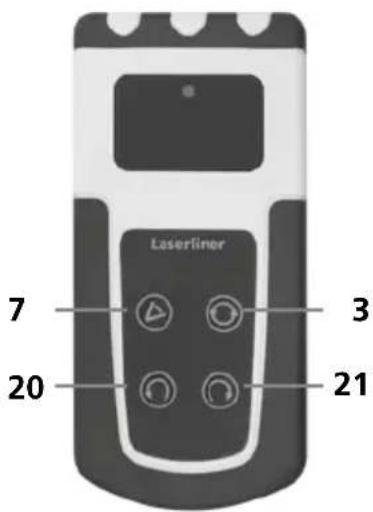

Uzaktan Kumanda

1 auto/slope fonksiyonu
2 X/Y ekseni arasında değişim
3 Rotasyon hızı seçimi - 600 / 300 / 120 / 60 / 0 dev./dak.
4 AÇMA/KAPAMA tuşu
5 Meyil ayarı için ,artı' düğmesi - dijital ve manüel meyil fonksiyonu için
6 Meyil ayarı için ,eksi' düğmesi - dijital ve manüel meyil fonksiyonu için
7 Tarama modu
8 Tilt fonksiyonu
9 X ekseninin meyil ayarı göstergesi
10 Y ekseninin meyil ayarı göstergesi
11 Tilt fonksiyonu uyarı sembolü
12 Tarama modu göstergesi
13 DualGrade fonksiyonu göstergesi
14 Batarya doluluk durumu göstergesi
15 Kalibrasyon modu göstergesi
16 Hiz göstergesi
17 Düzeçleme göstergesi
18 Tilt fonksiyonu göstergesi
19 Manüel mod göstergesi
20 Konumlandırma tuşu (sola çeviriniz)
21 Konumlandırma tuşu (sağa çeviriniz)

Laserliner

Yatay ve düşey düzecleme

• Yatay: Cihaz mümkün olduğunca düz bir zemin üstüne konulmalı veya bir statif (üç ayak) üzerine sabitlenmelidir.
• Düşey: Cihazı yan ayaklar üzerine yerleştiriniz. Kumanda alanı yukarıya doğru bakıyor. Opsiyonel duvar sabitleyicisi (ürün no: 080.70) ile cihaz düşey kullanımlarda bir statif üzerine monte edilebilir.
• AÇIK/KAPALI tuşunu bas.

Rotasyon lazeri cihaz çalıştırıldıktan sonra otomatik olarak kendi kendini düşezler.

- Cihaz kendini otomatik olarak ±6° aralığında düşezler. Kurulum süresinde lazer yanıp söner ve prizma başlığı durur. Nivelman tamamlandığında, lazer sürekli yanar ve maksimum devir sayısı ile döner. Bu konuyla ilgili „Sensor Automatic“ ve „ADS-Tilt“ bölümlerini de okuyunuz.

Cihaz fazla meyilli (6° aralığı dışında) şekilde kurulduğunda, prizma kafası durur, lazer yanıp söner ve bir uyarı sinyali verilir. Bu durumda cihazın daha düz bir zemin üstüne konması gerekir.

Düşey Lazer Düzeyinin Konumlandırılması

Düşey kullanım modunda, lazer düzeyi yüzde yüz tam olarak konumlandırılabilir. „Sensor Automatic” etkin kalır ve düşey lazer düzeyini düşecler. Sonraki şekle bakınız.

1.2.

(

⊕ ⊖ ×

Maksimum 6°'lik meyil sınırına ulaşıldığında, lazer durur, yanıp söner ve bir sinyal duyulur. Bu durumda meyil açısını azaltınız.

Dijital meyil fonksiyonu (DualGrade fonksiyonu)

Yatay düzlem dijital olarak X ve Y eksenlerinde döndürülebilir. Maksimum meyil bir düzlemde %±10% ile sınırlı olup, iki eksenin toplamına göre eksen başına maksimum girilebilen değer düşer. Büyük LCD göstergesinde değerler görüntülenir ve birbirlerinden bağımsız girilebilir.

Eksenlerin ayarlanması: auto/slope tuşuna (1) basınız. LCD göstergesinde X ekseninin değeri yanıp söner. Artı ve eksi tuşları (5/6) ile sayısal değerler ayarlanabilir. X/Y tuşuna (2) basılarak Y eksenine geçilir. Bundan sonra artı ve eksi tuşları (5/6) ile Y ekseni değeri ayarlanabilir. X/Y tuşuna (2) tekrar basılarak yapılan girişler onaylanır. Sonrasında cihaz istenen değere kendini ayarlayacaktır. Sonraki şekillere bakınız.

1 düzlemde

2 düzlemde

1. 1. 1. 1. 5. auto

            (

auto slope

⊕ ⊖ ×

⊕ - Y

Önemli: Düzeçleme işlemi esnasında yeni değerler girilemez, LCD göstergesinde düşezleme sembolü (17) görülür. Düzeçleme sembolü söndüğünde, düşezleme tamamlanmış olur ve yeni değerler girilebilir.

Dijital meyil fonksiyonunda sensor otomatiği etkin olur.

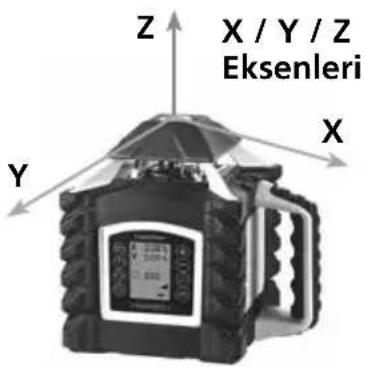

X/Y eksenleri cihaz üzerinde işaretlidir.

6°'ye kadar manüel meyil fonksiyonu - yatay

Meyil fonksiyonu etkinleştirildiğinde sensor otomatiği kapatılır. Lazeri manüel moda getirmek için, LCD göstergede el sembolü (19) görülene kadar AÇMA/KAPAMA tuşuna uzunca basınız. Yatay düzleme geçmek için X/Y tuşuna basınız. Artı/Eksi tuşları ile meylin tahrikli olarak değişmesi mümkündür. Bu durumda X ve Y ekseni birbirlerinden bağımsız olarak ayarlanabilir. Sonraki şekillere bakınız.

6°'ye kadar manüel meyil fonksiyonu - dikey

1.2.3.4.

(

3 sec

⊕ - Y

1.

X/Y

Maksimum 6°'lik meyil sınırına ulaşıldığında, lazer durur, yanıp söner ve bir sinyal duyulur. Bu durumda meyil açısını azaltınız.

Manüel meyil fonksiyonu > 6°

Daha büyük meyiller isteğe bağlı temin edilebilen açı plakası, Ürün No. 080.75 aracılığıyla ayarlanabilir.

TAVSİYE: Önce cihazın kendini düzeclemesini bekleyip açı plakasını sıfırlayınız. Sonrasında Sensor-Automatic fonksiyonunu kapatınız – bununla ilgili bkz.: 6°'ye kadar manüel meyil fonksiyonu. Ardından cihazı istediğiniz açıya çeviriniz.

! LCD göstergede el sembolü görülürse, Sensor-Automatic fonksiyonu artık aktif değildir ve yatay ve dikey düzlemde düşezlenmesi mümkün olmaz.

Lazer Modlari

Rotasyon Modu

Rotasyon tuşu ile devir sayıları ayarlanır: 0, 60, 120, 300, 600 D/dak

Nokta Modu

Nokta moduna geçmek için lazer rotasyonu (dönmesi) duruna kadar rotasyon tuşuna basmaya devam ediniz. Lazer, konumlandırma tuşları ile ölçüm konumuna istenen pozisyona döndürülebilir.

Scan Modu

Scan tuşu ile yoğun ışıklı bir katman 4 değişik genişlikte akftifleştirilebilir ve ayarlanabilir. Katman, konumlandırma tuşları ile istenen pozisyona döndürülür.

El Alicisi Modu

İsteğe bağlı temin edilebilen lazer alicısı ile çalışma: Rotasyon lazerini maksimum devir sayısına ayarlayın ve lazer alicısını açın. Bununla ilgili söz konusu lazer alicısının kullanım kılavuzuna bakınız.

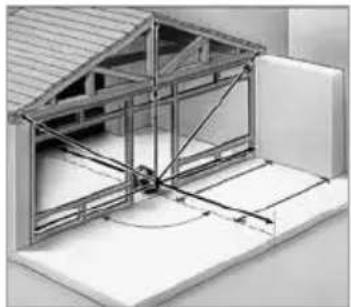

Referans lazeri veya Dikme lazeri ile çalışma

Cihazın iki adet referans lazeri bulunur. Yatay çalışma modunda bunun ile bir dik doğru inilebilir. Düşey çalışma modunda referans lazerleri cihazın hizalanmasına yaramaktadırlar. Bunun için referans lazerlerini duvara paralel şekilde ayarlayın. Bu durumda düşey lazer düzeyi duvara dik açıyla düşeclenmiş olur, şekle bakınız.

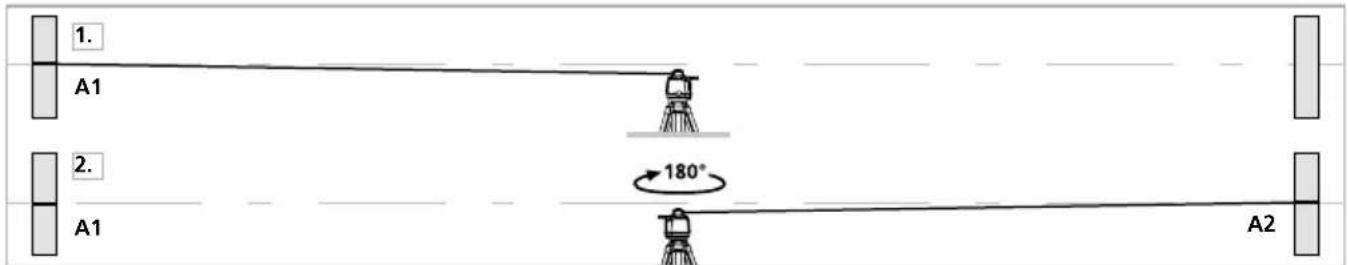

Kalibrasyon kontrolünün hazırlanması

Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazı birbirlerine en az 5 m mesafede bulunan iki duvarın ortasına kurunuz. Cihazı çalıştırınız. En iyi kontrol sonuçlarını alabilmek için, lütfen bir statif (sehpa) kullanınız. ÖNEMLİ: Sensor Automatic etkin olmalı.

1. Duvarda A1 noktasını işaretleyiniz.
2. Cihazı 180 derece çeviriniz ve A2 noktasını işaretleyiniz. Şimdi A1 ve A2 noktaları arasında yatay bir referans çizginiz vardır.

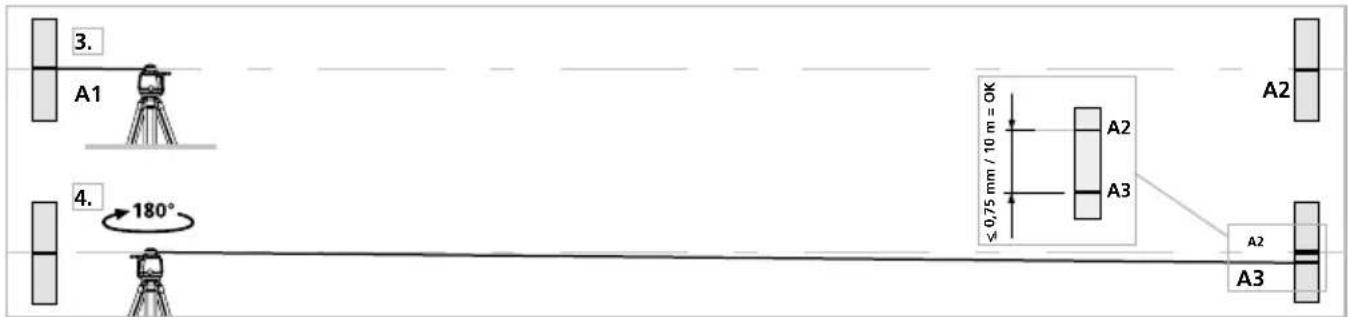

Kalibrasyon kontrolü

1. Cihazı olabildiğince duvara yaklaştırıp A1 noktasının hizasına kurunuz, cihazı X-ekseninde hizalandırınız.
2. Cihazı 180 derece çeviriniz ve A3 noktasını işaretleyiniz. A2 ve A3 noktaları arasındaki mesafe, X-ekseninin sapmasıdır.
3. Y veya Z eksenlerinin kontrolü için 3 ve 4 nolu işlemleri tekrarlayın.

X, Y veya Z eksenlerinde A2 ve A3 noktaları birbirlerine 0,75 mm / 10 m'den daha büyük bir uzaklıkta bulunuyorlarsa, yeniden ayarlama yapılması gerekmektedir. Bu durumda yetkili saticınızla ya da UMAREX LASERLINER'in müşteri servisi departmanıyla irtibata geçiniz.

Laserliner

Ayarlama Modu

1. Rotasyon lazerinin düzgün olarak ayarlanmış olmasına dikkat ediniz. Daima tüm eksenleri ayarlayın.
2. Cihazı ayarlama moduna getiriniz:

Rotasyon lazerini kapatıp auto/slope tuşunu basılı tutarak yeniden çalıştırınız. Bunu yaparken LCD göstergede X ekseni sembolü yanıp sönene kadar auto/slope tuşunu basılı tutunuz. Daha sonra auto/slope tuşu bırakılabilir.

Yatay işletimde (X, Y ekseni) önce X ekseninin göstergesi yanıp söner. Rotasyon lazerinin X/Y tuşu ile X ve Y eksenleri arasında değişilir.

Dikey işletimde (Z ekseni), sadece Y ekseninin gösterilir.

1. Ayarın düzeltilmesi:

Rotasyon lazerinin Artı/Eksi tuşları ile lazeri bulunduğu pozisyonundan A2 referans noktasının yüksekliğine getirin.

1. Ayarlamanın tamamlanması:

İptal etme: Rotasyon lazerinin kapatılmasıyla (AÇMA/KAPAMA tuşu ile), yapılan tüm ayarlar iptal edilir ve önceki duruma geri dönülür.

Hafızaya kaydetme: auto/slope tuşuyla yeni ayarlar hafızaya kaydedilir.

Konumlandırma: Uzaktan kumandanın üzerinde bulunan konumlandırma tuşu ile lazer döndürülebilir.

!

Ürünün ayarını her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz. Bu işlemde daima tüm eksenleri kontrol ediniz.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli depolamadan önce aküyü cihazdan çıkartın. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm hassasiyetini ve işlevini korumak için ölçüm cihazı düzenli olarak kalibre ve kontrol edilmelidir. Kalibra-syon aralığının bir yıl olmasını öneriyoruz. Bunun için gerekirse satıcınızla iletişime geçin veya UMAREX-LA-SERLINER'in servis bölümüne başvurun.

Teknik Özellikler (Teknik değişiklik yapma hakkı saklıdır. 25W23)
Otomatik düzenleme aralığı ± 6°
Hassasiyet ± 0,075 mm / 10 m
Yatay ve düşey düzenleme	Elektronik tesviye ruhu ve servo motorlar ile otomatik olarak.
Ayarlama Hızı tüm çalışma açısı için yakl. 30 sn
Dikey referans ışını Rotasyon düzeyine 90°
Rotasyon Hızı 0, 60, 120, 300, 600 D/dak
Uzaktan Kumanda Enfraruj IR
Lazer dalga boyu 635 nm
Lazer dalga boyu çekül lazeri 650 nm
Lazer sınıfı	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Lazer çıkış gücü < 1 mW
Koruma türü IP 66
Güç beslemesi Yüksek performans bataryası / piller (4 x C tipi)
Bataryanın çalışma süresi yak. 35 saat
Pillerin çalışma süresi yak. 50 saat
Batarya dolum süresi yak. 7 saat
Çalıştırma şartları	-10°C ... 50°C, Hava nemi maks. 80% rH, yoğuşmasız, Çalışma yükseklik maks. 4000 m normal sıfır üzeri
Saklama koşulları	-10°C ... 70°C, Hava nemi maks. 80% rH
Ebatlar (G x Y x D) / Ağırlığı (batarya dahil)	215 x 205 x 165 mm / 2,6 kg
Uzaktan Kumanda
Güç beslemesi 2 x 1,5 V Tip AA
Uzaktan kumanda menzili	maks. 40 m (IR-Control)
Ebatlar (G x Y x D) / Ağırlığı (batarya dahil)	63 x 130 x 24 mm / 0,15 kg

AB ve UK Düzenlemeleri ve Atık Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar, piller ve ambalaj evsel atık mahiyetinde değildir. Tüketiciler kullanılmış pilleri ve aküleri resmi atık biriktirme merkezine, satış yerine veya teknik müşteri servisine ücretsiz olarak geri vermekle yasal olarak yükümlüdürler. Cihaz bertaraf edilmeden önce aküler/piller normal takımlarla tahrip edilmeden cihazdan çıkartılmalı ve ayrı olarak atık biriktirme merkezine verilmelidir. Pilin çıkartılmasıyla ilgili sorularınız varsa lütfen UMAREX-LASERLINER servis bölümüne başvurunuz. Lütfen belediyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarılarını dikkate alınız.

Diğer emniyet uyarıları ve ek direktifler için: https://packd.li/ll/aek/in

!
