Produkttype	Bygningslaser
Mærke	Laserliner
Model	Quadrum DigiPlus M350 S
Mål (L x H x D)	215 x 205 x 165 mm (med batteri)
Vægt (med batteri)	2,6 kg
Strømforsyning	Genopladeligt NiMH-batteri 4 x 1,2 V HR14 (C) eller alkalinebatterier 4 x 1,5 V LR14 (C)
Batteritid	Cirka 35 timer
Batteritid (alkaline)	Cirka 50 timer
Laserklasse	2 (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Hovedlaserbølgelængde	635 nm
Lodlaserbølgelængde	650 nm
Lasereffekt	< 1 mW
Selvnivelleringsområde	± 6°
Præcision	± 0,075 mm / 10 m
Rotationshastigheder	0, 60, 120, 300, 600 tr/min
Beskyttelsesklasse	IP66
Driftstemperatur	-10 °C til 50 °C
Fjernbetjening	Infrarød, rækkevidde op til 40 m, strømforsyning 2 AA-batterier
Hovedfunktioner	Automatisk selvnivellering, digital hældning (DualGrade), manuel hældning op til 6°, scannertilstand, punkttilstand, anti-drift system (ADS), reference-/lodlasere
Display	LCD-skærm med indikatorer for niveau, hældning, hastighed, batteristatus, advarsler
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, uden opløsningsmidler eller slibende midler. Tag batteriet ud ved længere tids opbevaring. Opbevar tørt.
Sikkerhed	Laser klasse 2: Se ikke ind i strålen. Undgå direkte øjeneksponering. Brug forsigtigt i nærheden af personer.
Reservedele og reparationsmuligheder	Kontakt UMAREX-LASERLINER kundeservice for kalibrering eller reparation. Brug kun den medfølgende oplader.
Generelle oplysninger	Overholder EU- og GB-direktiver. Obligatorisk genbrug i henhold til WEEE. Fuld vejledning tilgængelig på notice-facile.com.

Ofte stillede spørgsmål - Quadrum DigiPlus M350 S Laserliner

Hvordan tænder og slukker jeg rotationslaseren Quadrum DigiPlus M350 S?

Tryk på TÆND/SLUK-knappen (4) på kontrolpanelet for at tænde enheden. Laseren nivellerer automatisk. For at slukke, tryk på samme knap igen.

Hvad gør jeg, hvis laseren blinker og ikke roterer?

Det betyder, at enheden er i justeringsfasen, eller at hældningsvinklen overstiger ±6°. Placer instrumentet på en mere plan overflade eller reducér hældningen. Hvis problemet fortsætter, kan anti-drift systemet ADS være aktiveret: tryk på tilt-knappen for midlertidigt at deaktivere det.

Hvordan bruger jeg den manuelle hældningsfunktion?

Hold TÆND/SLUK-knappen nede i 3 sekunder, indtil håndsymbolet (19) vises. Brug derefter X/Y-knappen til at vælge aksen, og derefter + / --knapperne (5/6) til at justere hældningen op til ±6°.

Hvordan aktiverer jeg anti-drift systemet (ADS)?

Når laseren er nivelleret, tryk på tilt-knappen (8). Beskeden TILT blinker hvert sekund. Efter 30 sekunder blinker indikatoren langsomt: ADS er aktiv. Ved bevægelse stopper laseren og blinker, og en advarselstrekant vises.

Hvad er kalibreringsproceduren?

Placer enheden mellem to vægge med mindst 5 meters afstand. Tænd den i punkttilstand. Marker et punkt A1, drej enheden 180° og marker A2. Flyt enheden tættere på væggen i højde med A1, drej 180° og marker A3. Hvis afvigelsen mellem A2 og A3 overstiger 0,75 mm/10 m, er justering nødvendig. Kontakt kundeservice.

Kan jeg bruge alkalinebatterier i stedet for det genopladelige batteri?

Ja, indsæt 4 C-type (LR14) batterier i det medfølgende batterirum (K). Overhold polariteten. Batterierne giver cirka 50 timers drift sammenlignet med 35 timer for det genopladelige batteri.

Hvordan oplader jeg batteriet?

Tilslut den medfølgende oplader (M) til stikkontakten og til ladeporten (J) på batterirummet (L). Opladerens LED lyser rødt under opladning og bliver grøn, når opladningen er færdig (ca. 7 timer). Du kan også oplade batteriet uden for enheden.

Hvad betyder symbolerne på LCD-skærmen?

Skærmen viser blandt andet: hældningsværdien for X- og Y-akserne (procenter), rotationshastighed (tr/min), scannertilstand, batteristatus (batterisymbol), aktivering af ADS (TILT), nivellement i gang, og manuel tilstand (håndsymbol). Se diagrammet i vejledningen for flere detaljer.

Hvad er rækkevidden af fjernbetjeningen, og hvordan bruger jeg den?

Den infrarøde fjernbetjening har en rækkevidde på op til 40 m. Den kræver 2 AA-batterier. Brug knapperne til at tænde/slukke, justere hastighed, hældning, scanner og placere laseren (venstre/højre rotation). Placer modtagerdioderne (C) mod fjernbetjeningen.

Hvordan rengør og vedligeholder jeg laseren?

Rengør enheden med en let fugtig klud. Brug ikke aggressive produkter, opløsningsmidler eller slibende svampe. Tag batteriet ud ved længere tids opbevaring. Opbevar enheden tørt og rent. Årlig kalibrering anbefales.

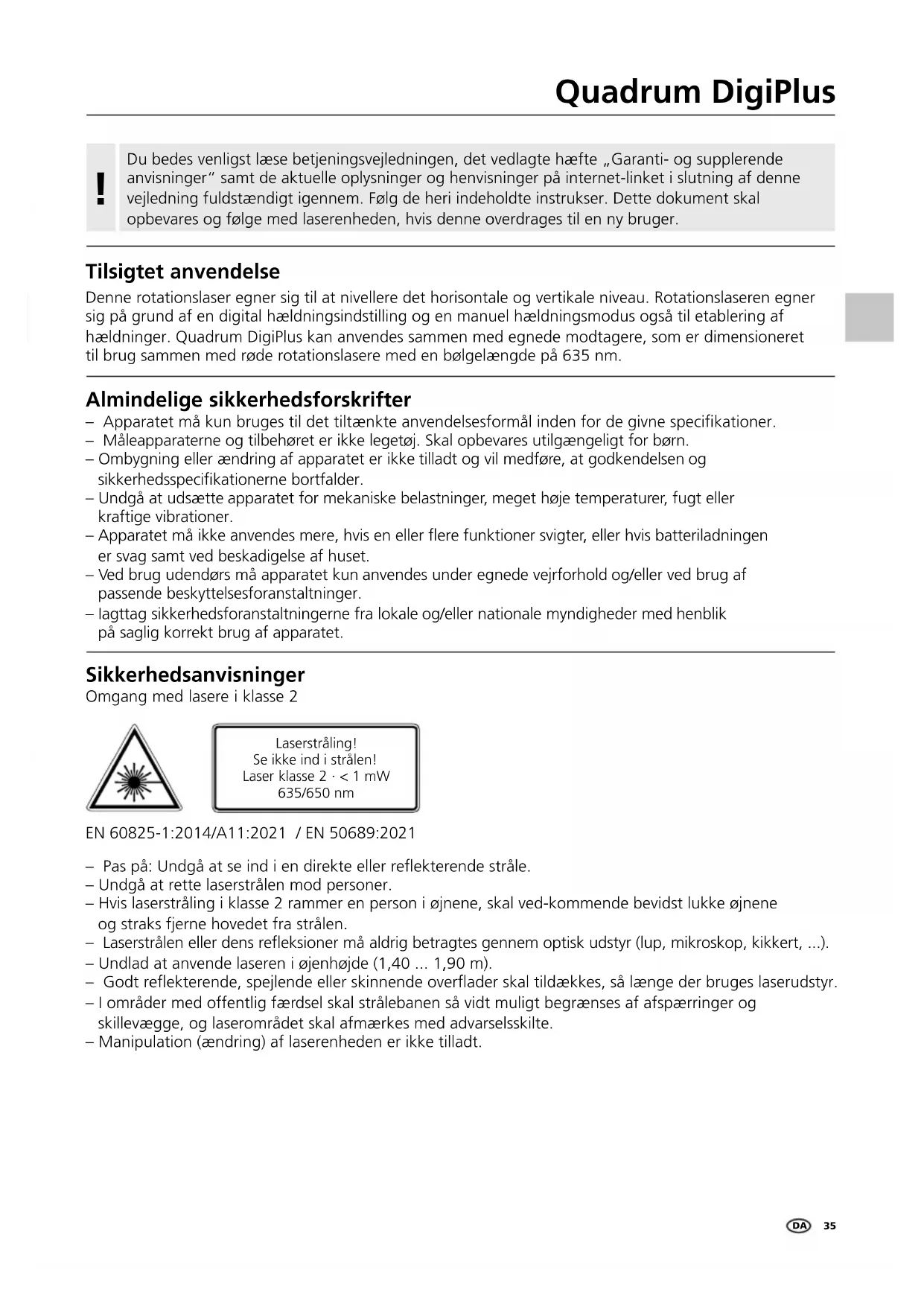

BRUGSANVISNING Quadrum DigiPlus M350 S Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger” samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

Denne rotationslaser egner sig til at nivellere det horisontale og vertikale niveau. Rotationslaseren egner sig på grund af en digital hældningsindstilling og en manuel hældningsmodus også til etablering af hældninger. Quadrum DigiPlus kan anvendes sammen med egnede modtagere, som er dimensioneret til brug sammen med røde rotationslasere med en bølgelængde på 635 nm.

Almindelige sikkerhedsforskrifter

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
  – Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes mere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag samt ved beskadigelse af huset.
  – Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
  – lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Se ikke ind i strålen!

Laser klasse 2 · < 1 mW

635/650 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
  – Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
  – Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
  – Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
  – I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.
• Manipulation (ændring) af laserenheden er ikke tilladt.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Særlige produktegenskaber og funktioner

Rotationslaseren indjusterer sig selv helt automatisk. Den opstilles i den nødvendige grundstilling - inden for arbejdsvinklerne på ±6°. Finindstillingen overtager straks automatikken: Herved registrerer tre elektroniske målesensorer X-, Y- og Z-aksen.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en særlig motorbremse.

Beskyttelse mod støv og vand – laserne udmærker sig ved at være særlig godt beskyttet mod støv og regn.

Anti-drift-systemet (ADS) forhindrer fejlmeldinger. Funktionsprincip: 30 sekunder efter aktiveringen af ADS kontrolleres laseren konstant for korrekt indjustering. Hvis apparatet bevæges af ydre påvirkninger, eller hvis laseren mister sin højdereference, stopper den og blinker. Desuden lyser TILT konstant, der vises en advarselstrekant på LC-displayet, og der lyder et advarselssignal. Inden der kan arbejdes videre, skal man igen trykke på Tilt-knappen eller slukke og tænde for apparatet. Herved forhindres fejlmeldinger enkelt og sikkert.

tilt ADS er ikke aktiv med det samme, når apparatet tændes. For at beskytte det indjusterede apparat mod positionsændringer pga. ydre påvirkninger skal ADS aktiveres ved at trykke på Tilt-tasten. ADS-funktionen indikeres ved, at „TILT“ blinker på LC-displayet; se nedenstående figur.

ADS stiller først overvågningen skarp 30 sek. efter fuldstændig nivellering af laseren (indjusteringsfase). „TILT“ blinker i sekundtakt under indjusteringsfasen og blinker langsomt, når ADS er aktiv.

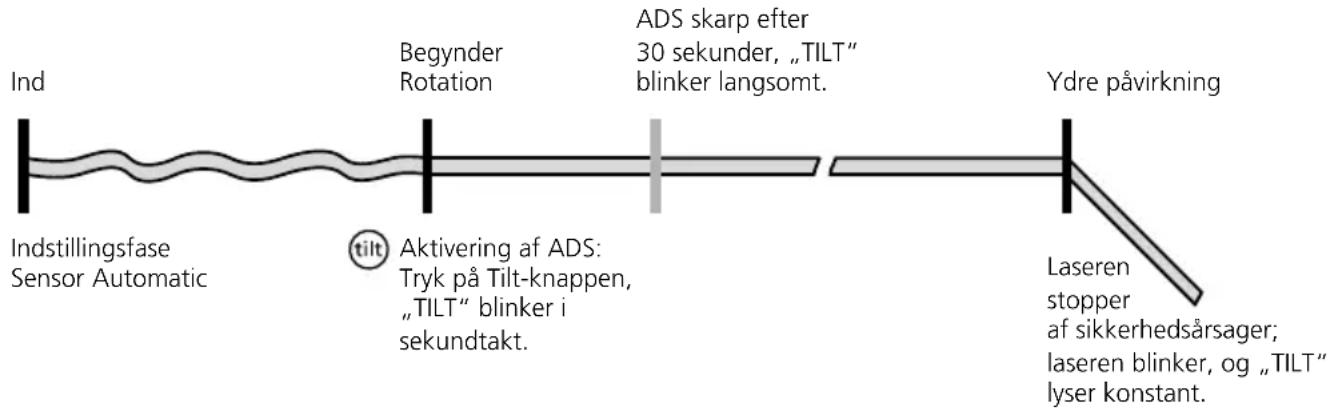

Funktionsmåde ADS

Rumgitre: Disse viser laserniveauerne og funktionerne.

auto: automatisk indstilling / man: manuel indstilling

auto

Vandret nivellering

auto auto x auto y

Lodret afsætning

Hældning af X-aksen

Hældning af Y-aksen

slope

Hældninger

90° vinkel

Lodfunktion

Brug og udtagning af batterierne / akkumulatorerne,og opladning af akkumulatoren

• Inden apparatet tages i brug, skal batterierne lades helt op.
• Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Det genopladelige batteri må kun oplades med det vedlagte netapparat og anvendes med dette laserudstyr. Ellers er der fare for personskade og brand.

- Undlad at åbne det genopladelige batteri. Fare for kortslutning.

- Opladeren sluttes til lysnettet og ladestikket (J) på batterirummet (L). Man må kun benytte den vedlagte oplader. Hvis der benyttes en forkert oplader, bortfalder garantien. Det genopladelige batteri kan også oplades uden for apparatet.

- Mens det genopladelige batteri oplades, lyser LED'en på opladeren (N) rødt. Ladeprocessen er afsluttet når LED'en lyser grønt. Når instrumentet ikke er tilsluttet opladeren, blinker LED'en på opladeren.

- Det genopladelige batteri (L) eller batterirummet (K) skubbes ind i indskubrummet (G) og skrues fast med befæstigelsesskruen (I). Herved forbindes de elektriske kontakter (H).

- Når batteriet er skubbet ind, er apparatet driftsklar under ladeprocessen.

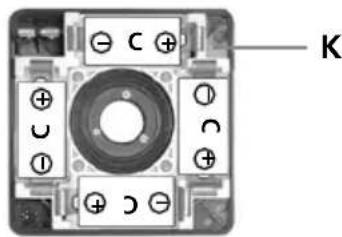

- Alternativt kan man også bruge alkali-batterier (4 x type C). Disse anbringes i batterirummet K). Vær opmærksom på installationssymbolerne.

- Hvis batterisymbolet (14) bliver ved med at blinke på LC-displayet, skal batterierne skiftes, eller de genopladelige batterier skal oplades.

- Før udtagning af batteriet, bør apparatet slukkes, og forbindelsen til netværket afbrydes. Til udtagning af henholdsvis akkumulatoren og batterierne løsnes fastspændingsskruen (l) og henholdsvis akkuskuffen (L) og batteriskuffen (K) tages ud.

Indsættelse af batterierne ved fjernbetjeningen

Åbn batterihuset og læg batterierne (2 x 1,5V LR6 (AA)) i.

Vær opmærksom på korrekt polaritet.

A Udgang reference- / lodlaser
B Prismehoved / udgang laserstråle
C Modtagedioder til fjernbetjening (4 x)
D Betjeningspanel
E LC-display
F 5/8"-gevind / Udgang reference- / lodlaser
G Indskubrum til genopladeligt batteri eller batterirum
H Elektriske kontakter

I Befæstigelsesmøtrik batterirum eller genopladeligt batteri
J Ladebøsning
K Batterirum
L Batterirum
M Oplader/lysnetadapter
N Driftsindikator rød: Batteri oplades grøn: Ladeproces færdig

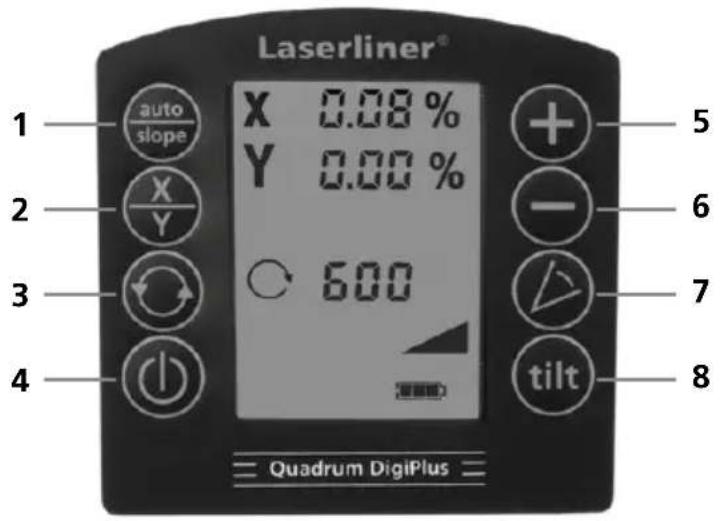

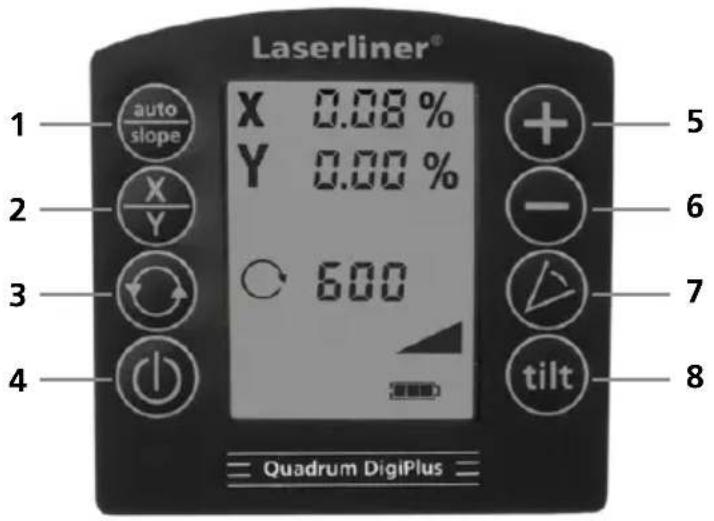

Betjeningspanel Quadrum DigiPlus

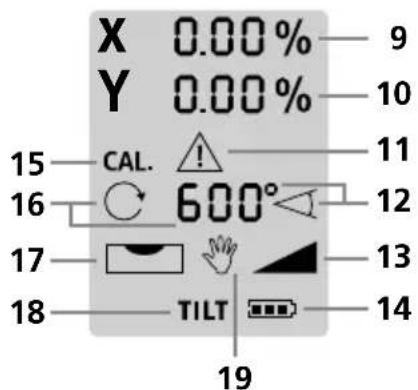

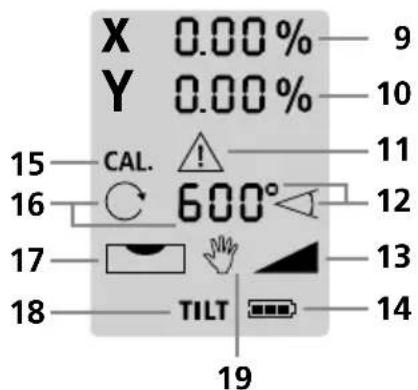

LC-display Quadrum DigiPlus

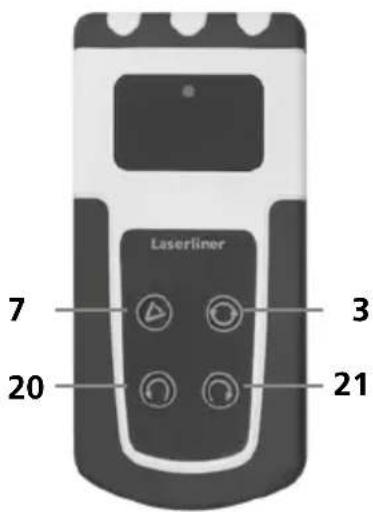

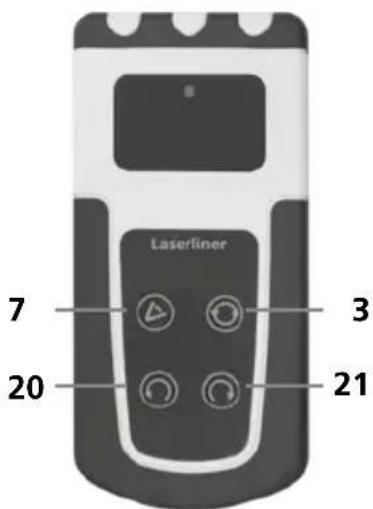

Fjernbetjening

1 auto/slope-funktion
2 Skift mellem X- og Y-akse
3 Vælg rotationshastighed 600 / 300 / 120 / 60 / 0 omdr/min
4 TIL-/FRA-knap
5 Plus-knap til hældningsindstilling ved den digitale og den manuelle hældningsfunktion
6 Minus-knap til hældningsindstilling ved den digitale og den manuelle hældningsfunktion
7 Scannings-modus
8 Tilt-funktion
9 Indikator X-aksens hældningsindstilling
10 Indikator Y-aksens hældningsindstilling
11 Advarselssymbol Tilt-funktion
12 Indikator Scannings-modus
13 Indikator DualGrade-funktion
14 Indikator batteriladetilstand
15 Indikator kalibreringsmodus
16 Indikator hastighed
17 Indikator nivellering
18 Indikator Tilt-funktion
19 Indikator manuel modus
20 Positioneringstast (drej til venstre)
21 Positioneringstast (drej til højre)

Laserliner

Horizontal og vertikal nivellering

• Vandret: Placér Titanium på en vandret flade eller sæt den på et stativ.
• Lodret: Anbring instrumentet på fødderne på siden. Betjeningspanelet peger opad. Med tilvalgt vægholder (art-nr. 080.70) kan apparatet monteres på et stativ til vertikal brug.
  – Tryk på TÆND/SLUK-knappen.

Rotationslaseren indjusterer sig automatisk, när den tændes.

- Apparatet nivellerer sig automatisk i et område på ±6°. I indjusteringsfasen blinker laseren, mens prismehovedet er stoppet. Når nivelleringen er udført, lyser laseren konstant og roterer med max rotationshastighed. Se også afsnittet vedr. „Sensor-automatik“ og „ADS-Tilt“.

Hvis apparatet er opstillet skråt (uden for 6°), stopper prismehovedet, laseren blinker, og der lyder et advarselssignal. I så fald skal apparatet opstilles på et mere plant underlag.

Positionering af det vertikale laser-niveau

I vertikal drift kan laserniveauet positioneret nøjagtigt. „Sensor-automatik“ er stadig aktiv og udnivellerer det vertikale laserniveau. Se nedenstående figur.

1.2.

(

⊕ ⊖ ×

Når det maksimale hældningsområde på 6° er nået, stopper laseren, blinker, og der lyder et signal. Man skal da reducere hældningsvinklen.

Digital hældningsfunktion (DualGrade-funktion)

Det horisontale niveau kan hældes digitalt i X- og Y-aksen. Den maksimale hældning er op til ±10% på ét niveau; i summen af begge akser reduceres den maksimale indgivelsesværdi for hver akse. På det store LC-display vises værdierne og kan indgives separat fra hinanden.

Indstilling af akserne: Tryk på auto/slope-knappen (1). På LC-displayet blinker indikatoren for X-aksen. Med Plus- og Minus-knapperne (5/6) kan man indstille talværdierne. Når man trykker på X-/Y-knappen (2), skiftes til Y-aksen. Derefter kan Y-værdien indstilles med Plus- og Minus-knappen (5/6). Man bekræfter de indstillede data ved at trykke på X-/Y-knappen (2) igen. Herefter indstiller apparaet sig automatisk til den ønskede værdi. Se nedenstående figurer.

I 1 niveau

12 niveauer

1. 1. 1. 1. 5. auto

            (

auto slope

Vigtigt: Under nivelleringsprocessen kan man ikke indgive flere data; på LC-displayet blinker nivelleringssymbolet (17). Når nivelleringssymbolet slukker, betyder det, at nivelleringen er færdig, og der kan indstilles nye værdier.

Ved den digitale hældningsfunktion er Sensor-Automatic aktiv.

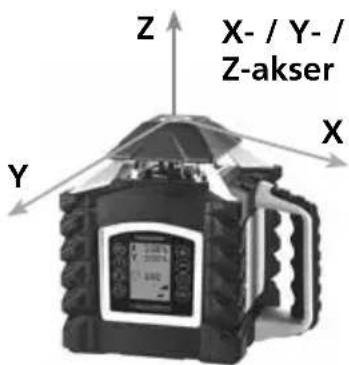

X-/Y-akserne er markeret på apparatet.

Manuel hældningsfunktion op til 6° – horisontal

Når hældningsfunktionen aktiveres, slukkes der for Sensor-Automatic-funktionen. Man starter laseren i manuel modus ved at holde TÆND-/SLUK-knappen inde, indtil håndsymbolet (19) vises på LC-displayet. Man indstiller det horisontale niveau ved at trykke på X-/Y-knappen. Med Plus/Minus-knapperne kan man justere hældningen motorisk. Herved kan X- og Y-aksen justeres individuelt. Se nedenstående figurer.

Manuel hældningsfunktion op til 6° – vertikal

1.2.3.4.

①

3 sec

slopeslope

⊕ - Y

1.

X/Y

Når det maksimale hældningsområde på 6° er nået, stopper laseren, blinker, og der lyder et signal. Man skal da reducere hældningsvinklen.

Manuel hældningsfunktion > 6°

Større hældninger kan anlægges med vinkelpladen (ekstraudstyr), art.-nr. 080.75.

TIP: Først lader man apparatet indjustere sig automatisk og stiller vinkelpladen på nul. Sluk da Sensor-Automatic – se: Manuel hældningsfunktions op til 6°. Endelig hælder man apparatet i den ønskede vinkel.

Når håndsymbolet vises på LC-displayet, betyder det, at Sensor-Automatic ikke er aktiv, og der kan ikke nivelleres horisontalt og vertikalt.

Lasermodi

Rotations-modus

Med rotations-knappen kan den ønskede rotationshastighed aktiveres: 0, 60, 120, 300, 600 o/min

Punkt-modus

For at aktivere punktfunktionen trykkes på rotations-knappen så mange gange, at laseren stopper sin rotation. Laserstrålen kan styres hen til den ønskede måleposition med retningstasterne.

Scannings-modus

Med Scan-knappen kan aktiveres en klart lysende vifte i to forskellige bredder. Viften styres hen til den ønskede måleposition med retnings-tasterne.

Håndmodtager-modus

Arbejde med lasermodtageren (ekstraudstyr): Indstil rotationslaseren til den maksimale omdrejningshastighed, og tænd for lasermodtageren. Se betjeningsvejledningen for en tilsvarende lasermodtager.

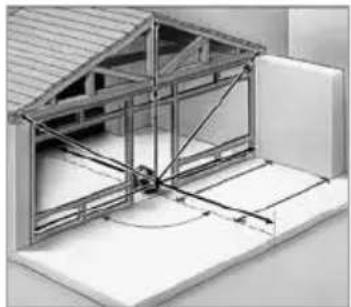

Arbejde med reference- og lodlaseren

Apparatet har to referencelasere. Med disse kan nedfældes en lodlinie under vandret anvendelse. Under lodret brug anvendes referencelaseren til indstilling af laseren. Derunder justeres reference-laseren parallelt til væggen. Så er det lodrette laserplan indstillet i en ret vinkel til væggen, se figur.

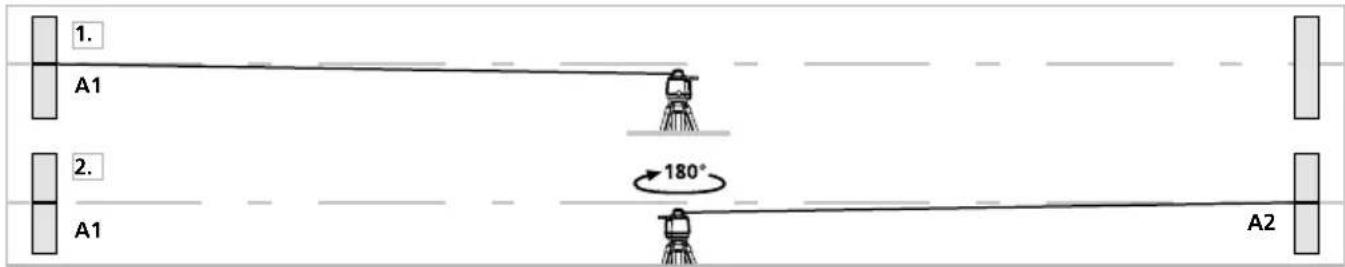

Forberedelse til kontrol af retvisning

Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst 5 m fra hinanden. Tænd apparatet. Til optimal kontrol bør bruges et stativ.

VIGTIGT: Sensor-automatikken skal være aktiv.

1. Markér laserplanet A1 på væggen.

2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

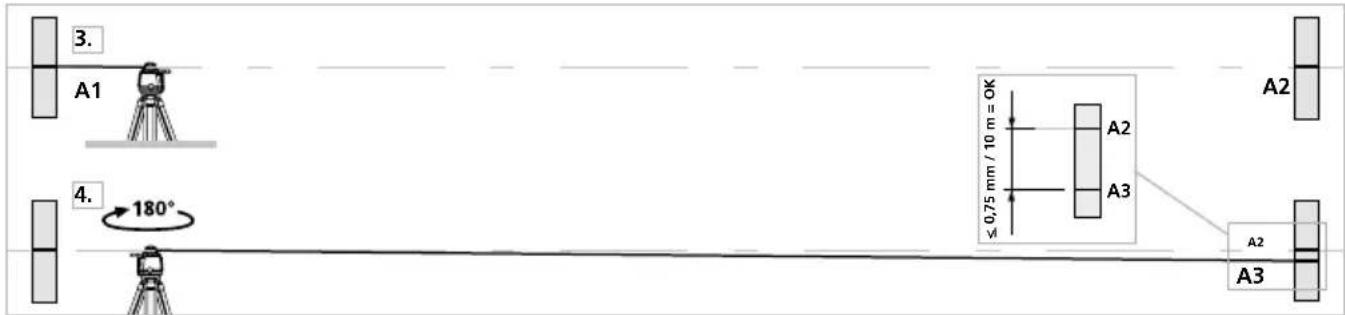

Kontrol af retvisning

1. Stil apparatet så tæt som muligt til væggen i samme højde som det markerede punkt A1, indjustér enheden i henhold til X-aksen.

2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen for X-aksen.

3. Gentag pkt. 3. og 4. til kontrol af Y- eller Z-aksen.

Hvis det på X-, Y- eller Z-aksen viser sig, at punkt A2 og A3 ligger mere end 0,75 mm / 10 m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne.

Laserliner

Juster-modus

1. Under justeringen skal man være opmærksom på rotationslaserens indjustering (opretning). Man skal altid justere alle akser.

2. Sæt apparatet i Juster-modus:

Man skal da slukke for rotationslaseren og tænde den igen ved at holde auto/slope-knappen inde. Hold da auto/slope-knappen inde, indtil indikatoren for X-aksen blinker på displayet. Derefter kan man også slippe auto/slope-knappen.

I horisontaldrift (X-, Y-akse) blinker først indikatoren for X-aksen. Med X/Y-knappen på rotationslaseren kan man skifte mellem X- og Y-aksen.

I vertikal drift (Z-akse) vises kun Y-aksen.

3. Korrektion af justeringen:

Med rotationslaserens Plus-/Minus-knapper køres laseren fra den aktuelle position op på højde med referencepunktet A2. Laseren ændrer først position efter gentagen knapaktivering.

4. Afslut justering:

Afbryd: Ved at slukke for rotationslaseren (TIL/FRA-tast) bortkastes hele justeringen, og den gamle tilstand retableres.

Lagring: Med auto/slope-knappen fastlåses den nye justering.

Positionering: Med positioneringsknapperne på fjernbetjeningen kan man dreje laseren.

!

Man skal regelmæssigt kontrollere justeringen inden brug, efter transport og efter længere tids opbevaring. Man skal da altid kontrollere alle akser.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Tag batterierne ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på et år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data (Forbehold for tekniske ændringer. 25W23)
Selvnivelleringsområde ± 6°
Nøjagtighed ± 0,075 mm / 10 m
Nivellering vandret/lodret automatisk med elektroniske libeller og servomotorer
Indstillingshastighed ca. 30 sek. over hele arbejdsvinklen
Lodret referencestråle 90° til rotationsplan
Omdhejningstal 0, 60, 120, 300, 600 o/min
Fjernbetjening Infrarød IR
Laserbølgelængde 635 nm
Laserbølgelængde lodstråle 650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Udgangsydelse for laserstråle	< 1 mW
Beskyttelsesklasse IP 66
Strømforsyning 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C)
Driftstid for akku ca. 35 timer
Driftstid for batteri	ca. 50 timer
Opladningstid for akku	ca. 7 timer
Arbejdsbetingelser	-10°C ... 50°C, Luftfugtighed maks. 80% rH, ikke-kondenserende, Arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, Luftfugtighed maks. 80% rH
Mål (b x h x l) / Vægt (inkl. batteri)	215 x 205 x 165 mm / 2,6 kg
Fjernbetjening
Strømforsyning 2 x 1,5 V AA
Rækkevidde fjernbetjening	max. 40 m (IR-Control)
Mål (b x h x l) / Vægt (inkl. batteri)	63 x 130 x 24 mm / 0,15 kg

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt indsamlingssted, i en forretning eller hos den tekniske kundeservice. Akkumulatorerne/batterierne tages ud af apparatet med almindeligt værktøj uden at apparatet ødelægges og forbindes med en separat samling, før du giver apparatet tilbage til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på: https://packd.li/ll/aek/in

!

L Rom til oppladbart batteri

M Ladeapparat / nettdel

N Driftsindikator Rød: Det oppladbare batteriet lades opp Grønn: Oppladingen er avsluttet

Betjeningsfelt Quadrum DigiPlus

LC-display Quadrum DigiPlus

Fjernbetjening

Horisontal og vertikal nivellering

X-/Y-aksene er markert på apparatet.

Når håndsymbolet vises i LC-displayet, er sensorautomatikken ikke aktiv og det kan ikke nivelleres horisontalt og vertikalt.

Lasermodi

Rotasjonsmodus

VIKTIG: Sensorautomatikken må være aktiv.
