BRUKSANVISNING Quadrum DigiPlus M350 S Laserliner

2-aksers fallaser Denne rotasjonslaseren er beregnet på horisontal og vertikal innretting. Rotasjonslaseren har en digital hellingsinnstilling og en manuell hellingsmodus som gjør at den kan legges nøyaktig inntil skråflater. Quadrum DigiPlus kan brukes sammen med egnede mottakere som er konstruert for bruk sammen med røde rotasjonslasere med bølgelengde på 635 nm. Generelle sikkerhetsinstrukser – Bruk instrumentet utelukkende slik det er denert i kapittel Bruksformål og innenfor spesikasjonene. – Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn. – Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesikasjonen sin gyldighet. – Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner. – Apparatet må umiddelbart tas ut av bruk dersom en eller ere funksjoner svikter eller batteriet er svakt. – Ved utendørs bruk må du sørge for at apparatet kun benyttes under egnede værforhold og eventuelt iverksette egnede vernetiltak. – Følg sikkerhetsforskriftene for fagmessig bruk av apparatet fra lokale og nasjonale myndigheter. EN 60825-1:2014/A11:2021 / EN 50689:2021 Sikkerhetsinstrukser Omgang med laser klasse 2 – OBS: Ikke se inn i den direkte eller reekterte strålen. – Laserstrålen må ikke rettes mot personer. – Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen. – Se aldri på laserstrålen eller reeksjonene med optiske apparater (lupe, mikroskop, kikkert, ...). – Bruk ikke laseren i øyehøyde (1,40 ... 1,90 m). – Godt reekterende, speilende eller glinsende ater må dekkes til menslaserinnretninger er i bruk. – I offentlige trakkområder må strålegangen om mulig begrenses med sperringer og oppstilte vegger, og laserområdet må merkes vha. varselskilt. – Manipulasjoner (endringer) av laserinnretningen er ikke tillatt. Laserstråling! Ikke se inn i strålen! Laser klasse 2 · < 1 mW 635/650 nm NOQuadrum DigiPlus

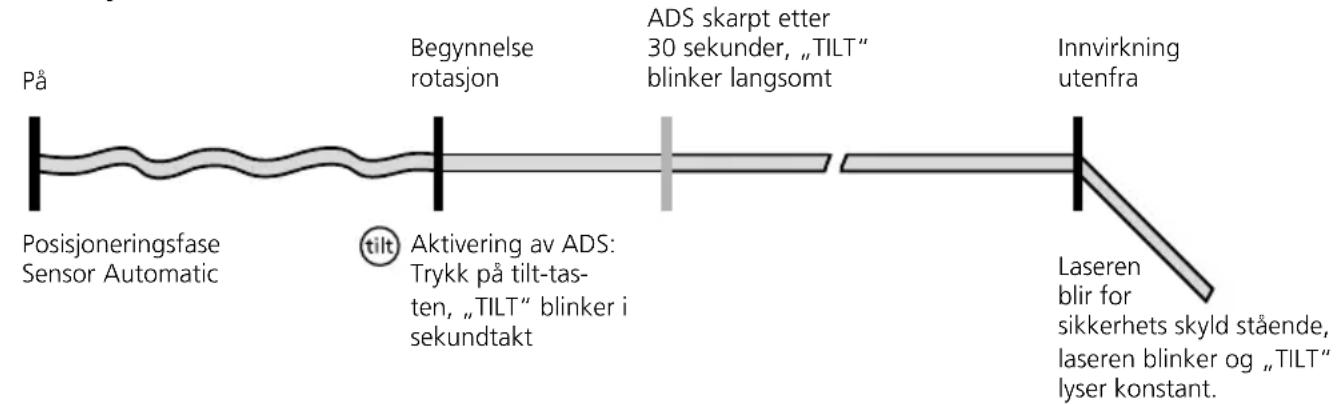

Anti-Drift systemet (ADS) forhindrer feilmålinger. Funksjonsprinsippet: Laseren kontrolleres med hensyn til en korrekt posisjonering 30 sekunder etter at ADS har blitt aktivert. Hvis apparatet blir beveget pga. ytre påvirkninger eller hvis laseren taper sin høydereferanse, blir laseren stående og blinke. I tillegg lyser TILT konstant, det vises en varseltrekant i LC-displayet og det høres et varselsignal. For å kunne arbeidere videre, trykkes tilt-knappen, eller apparatet slås av og på. På denne måten forhindres feilmålinger både enkelt og pålitelig. ADS er ikke aktivt etter innkoplingen. For å beskytte det posisjonerte apparatet mot posisjons- forandringer som følge av innvirkninger utenfra, må ADS aktiveres ved å trykke på tilteknappen. ADS-funksjonen indikeres av at „TILT“ blinker i LC-displayet, se bildet under. ADS-funksjonen setter overvåkningen på skarpt først 30 sekunder etter fullstendig nivellering av laseren (innretningsfase). „TILT“ blinker i sekundtakt under posisjoneringsfasen, langsom blinking når ADS er aktiv.

Innvirkning utenfra Posisjoneringsfase Sensor Automatic Aktivering av ADS: Trykk på tilt-tas- ten, „TILT“ blinker i sekundtakt Laseren blir for sikkerhets skyld stående, laseren blinker og „TILT“ lyser konstant. ADS skarpt etter 30 sekunder, „TILT“ blinker langsomt Begynnelse rotasjon IP 66 Spesielle produktegenskaper og funksjoner Beskyttelse mot støv og vann, måles i IP. Laserliner sine måleinstrumenter er klassifiserte i henhold til normen. Dess høyere IP dess mer beskyttet er måleinstrumentet. Transport LOCK: Apparatet beskyttes med en spesiell motorbrems under transporten. Rotasjonslaseren posisjonerer seg av seg selv. Den stilles opp i den nødvendige grunn- stillingen - innenfor arbeidsvinkelen på ± 6°. Fininnstillingen overtar automatikken øyeblikkelig: Tre elektroniske målesensorer registrerer her X-, Y- og Z-aksen. Sikkerhetsinstrukser Omgang med elektromagnetisk stråling – Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU. – Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i y, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig. – Ved bruk i nærheten av høy spenning eller under høye elektromagnetiske vekselfelt kan målenøyaktigheten påvirkes. NO126

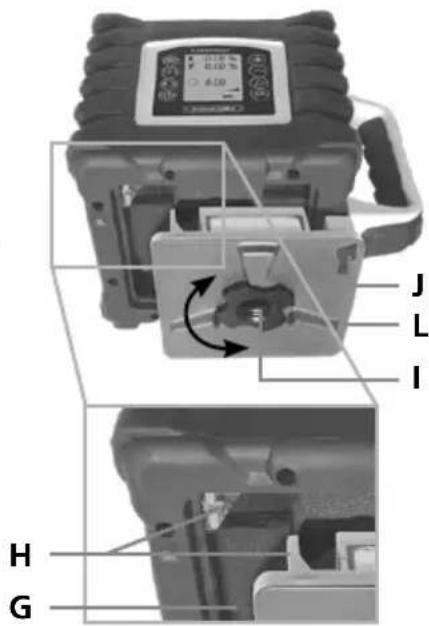

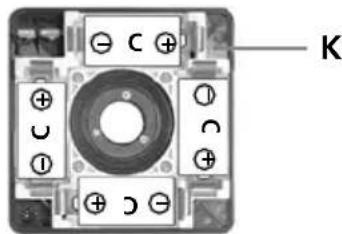

Sette inn og ta ut batterier/ oppladbare batterier og lade batterier/ oppladbare batterier – Lad det oppladbare batteriet fullstendig opp før apparatet tas i bruk. – Nettapparatet/laderen skal kun brukes innendørs i lukkede rom og skal ikke utsettes for fukt eller regn, da det ellers består fare for elektrisk sjokk. – Batteriet skal kun lades med det vedlagte nettapparatet og skal utelukkende benyttes til dette laserinstrumentet. Det er ellers fare for skader og brann. – Ikke åpne batteriet. Det er fare for kortslutning. – Kople ladeapparatet til strømnettet og ladekontakten (J) til batterikammeret (L). Vennligst benytt kun medlevert ladeapparat. Garantien taper sin gyldighet dersom det brukes et feil ladeapparat. Det oppladbare batteriet kan også lades utenfor apparatet. – LEDen til ladeapparatet (N) lyser mens det oppladbare batteriet lades opp. Oppladingen er avsluttet når LEDen lyser grønt. Når instrumentet ikke er koblet til ladeapparatet, blinker LEDen. – Skyv det oppladbare batteriet (L) eller batterikammeret (K) inn i innskyvningsbrettet (G) og skru fast med festeskruen (I). De elektriske kontaktene (H) må da være tilkoplet. – Når det oppladbare batteriet er skjøvet inn, er apparatet klart til bruk under oppladningen. – Alternativt kand et også benyttes alkalibatterier (4 x type C). Legg disse i batterikammeret (K). Hold øye med installasjonssymbolene. – Dersom batterisymbolet (14) blinker kontinuerlig i LC-displayet, må batteriene skiftes ut, eller det oppladbare batteriet må lades på nytt igjen. – Slå av apparatet, og koble det fra strømnettet før du tar ut batteriet. Når du skal ta ut de oppladbare batteriene/ batteriene, løsner du festeskruen (I) og tar ut rommet for oppladbare batterier (L) eller batterirommet (K). auto slope auto auto x auto y Romgitter: Disse viser lasernivåer og funksjoner. auto: automatisk innstilling / man: manuell innstilling Horisontalt plan Fall funksjon Vertikalt plan 90° vinkel Helling av x-aksen Loddfunksjon Helling av y-aksen NOQuadrum DigiPlus

Utgang referanse- / rødlaser Prismehode / utgang laserståle Mottaksdioder for fjernbetjening (4x) Betjeningsfelt LC-display 5/8“ gjenger / Utgang referanse- / rødlaser Innskyvningsbrett for oppladbart batteri eller Batterirom Elektriske kontakter Festemutter batterirom eller oppladbart batteri Ladebøssing Batterirom Rom til oppladbart batteri Ladeapparat / nettdel Driftsindikator Rød: Det oppladbare batteriet lades opp Grønn: Oppladingen er avsluttet Vertikal modus Innlegging av batteriene på fjernbetjeningen Åpne batterirommet og sett inn batteriene (2 x 1,5V LR6 (AA)) ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig. NO128

auto/slope funksjon Veksle mellom X- og Y-akse Velge rotasjonshastighet 600 / 300 / 120 / 60 / 0 o/min PÅ / AV knapp Plusstast for innstilling av helling ved digital og manuell hellingsfunksjon Minustast for innstilling av helling ved digital og manuell hellingsfunksjon Scannemodus Tiltefunksjon Visning av hellingsinnstilling for X-aksen Visning av hellingsinnstilling for Y-aksen Varselsymbol tilt-funksjon Visning av scan-modus Visning av DualGrade-funksjon Visning av batteriets ladetilstand Visning av kalibreringsmodus Visning av hastighet Visning av nivellering Visning av tiltfunksjon Visning av manuell modus Posisjoneringsknapp (drei mot venstre) Posisjoneringsknapp (drei mot høyre) NOQuadrum DigiPlus

Manuell hellingsfunksjon inntil 6° – horisontal Når hellingsfunksjonen aktiveres, slås sensorautomatikken av. For å aktivere laserens manuelle modus, holder du PÅ/AV-tasten inne inntil håndsymbolet (19) vises i LC-displayet. Trykk på X-/Y-tasten for å stille inn det horisontale området. Pluss- / minus-knappene gjør det mulig å justere hellingen med motorkraft. Her er det mulig å justere X- og Y-aksen atskilt. Se illustrasjonene nedenfor. Digital hellingsfunksjon (DualGrade-funksjon) Det horisontale nivået kan vinkles digitalt i X- og Y-aksen. Maks. helning i et område er ±10%. I summen av begge akser reduseres den maksimale innstillingsverdien per akse. Verdiene vises på det store LC-displayet. De kan stilles inn atskilt fra hverandre. Innstilling av aksene: Trykk på auto/slope-tasten (1). Visning av X-aksen blinker i LC-displayet. Du kan innstille tallverdiene med pluss- og minustastene (5/6). Trykk på X-/Y-tasten (2) for å veksle til Y-aksen. Du kan da stille inn Y-verdien med pluss- og minustastene (5/6). Trykk en gang til på X-/Y-tasten (2) for å bekrefte innstillingen. Deretter stilles apparatet inne på ønsket verdi. Se bildene under. Viktig: Under nivellering kan det ikke foretas flere innstillinger. Nivelleringsymbolet (17) blinker i LC-displayet. Når nivelleringsymbolet slukker, er nivelleringen avsluttet og det kan stilles inn nye verdier. På 2 nivåer Sensorautomatikken er aktiv i forbindelse med den digitale hellingsfunksjonen

På 1 nivå NOQuadrum DigiPlus

man 3 secslopeslope Manuell hellingsfunksjon > 6° Større hellinger kan man anlegge med vinkelplaten art. nr. 080.75, som er tilgjengelig som tilleggsutstyr. TIPS: La først apparatet få posisjonere seg selvstendig, og still vinkelplaten på null. Slå da av sensorautomatikken, se: Manuell hellingsfunksjon inntil 6°. Still apparatet på skrått i ønsket vinkel. Manuell hellingsfunksjon inntil 6° – vertikal Når maks. helling på 6° er nådd, blir laseren stående, laseren blinker og det høres et lydsignal. Da må hellingsvinkelen reduseres.

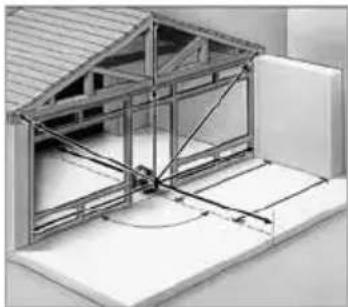

Rotasjonsmodus Med rotasjonsknappen stiller man inn turtallene: 0, 60, 120, 300, 600 o/min Lasermodi Punktmodus For å nå frem til punktmodus, trykkes det gjentatte ganger på rotasjons- knappen helt til laseren ikke roterer mer. Laseren kan dreies til ønsket posisjon i målenivået med posisjoneringsknappene. Scannemodus Med scanneknappen kan man aktivere og innstille et lysintensivt segment i 4 forskjellige bredder. Segmentet dreies til ønsket posisjon med posisjoneringsknappene. Håndmottakermodus Arbeid med den ekstra lasermottakeren: Still rotasjonslaseren inn på maksimum turtall og slå på lasermottakeren. Se bruksanvisningen for en tilsvarende lasermottaker i denne sammenheng. NO132 Arbeid med referanse- eller loddlaser Apparatet er utstyrt med to referanselasere. I horisontal drift kan man felle et lodd med denne laseren. I vertikal drift tjener referanselaserne til posisjonering av apparatet. For å gjøre dette, justeres referanselaserne parallelt mot veggen. Deretter er det vertikale lasernivået posisjonert i rett vinkel mot veggen, se illustrasjonen.

< 0,75 mm / 10 m = OK Hvis X-, Y- eller Z-aksen til punktene A2 og A3 ligger mer enn 0,75 mm / 10 m fra hverandre, er det nødvendig å foreta en ny justering. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER.

Forberedelse av kontroll av kalibreringen Du kan kontrollere kalibreringen av laseren. Still instrumentet opp i midten mellom to vegger som står minst 5 m fra hverandre. Slå på apparatet. Det er best å bruke et stativ for å oppnå en optimal kontroll. VIKTIG: Sensorautomatikken må være aktiv.

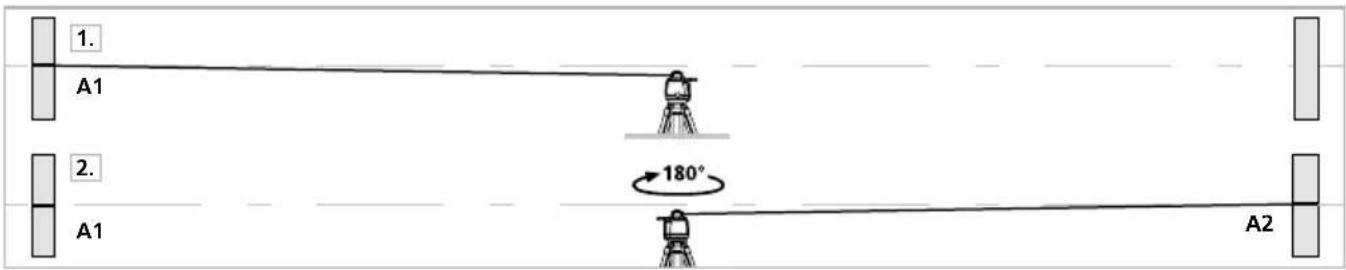

1. Marker punkt A1 på veggen.

2. Drei instrumentet 180° og marker punkt A2. Du har nå en horisontal differanse mellom A1 og A2.

Kontroll av kalibreringen

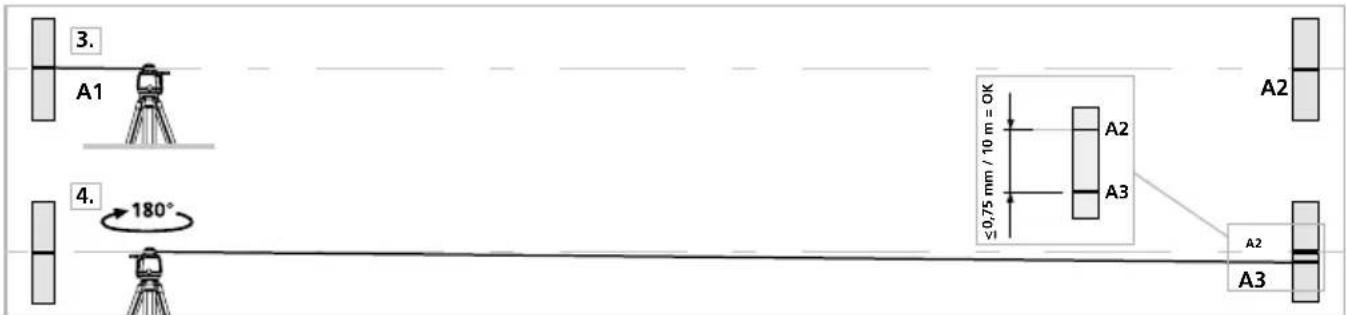

3. Still instrumentet så nær veggen som mulig, på samme høyde som det markerte punktet A1,

og finposisjoner instrumentet på X-aksen.

4. Drei instrumentet 180°, rett det inn på X-aksen og marker punktet A3.

Differansen mellom A2 og A3 er X-aksens avvik.

5. Gjenta 3. og 4. for å kontrollere Y- og Z- aksen.

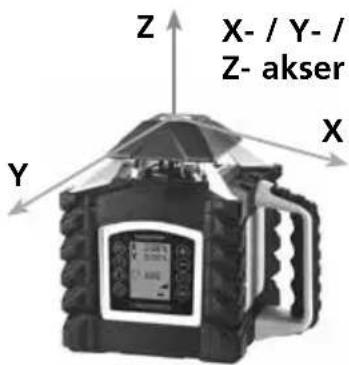

X- / Y- / Z- akser Kontroller regelmessig justeringen før bruk, etter transporter og lengre lagring. Kontroller da alltid alle aksene.

1. Pass på posisjoneringen av rotasjonslaseren under justeringen.

Juser alltid alle aksene.

Med pluss-/minustastene for rotasjonslaseren kjøres nå laseren fra sin aktuelle posisjon og til referansepunktets høyde A2. Du må trykke flere ganger for å endre laserens posisjon.

4. Avslutning av kalibreringen:

Avbryte: Ved å slå av (PÅ / AV knappen) til rotasjonslaseren, vrakes hele justeringen, og den tidligere tilstanden blir gjenopprettet. Lagre: Den nye justeringen lagres med auto/slope-tasten. Posisjonere: Laseren dreies med posisjonseringstasten på fjernkontrollen. Informasjon om vedlikehold og pleie Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteri- pakken før lagring.over lengre tid. Oppbevar apparatet på et rent og tørt sted. Kalibrering Måleinstrumentet bør kalibreres og kontrolleres regelmessig for å garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på ett år. Ved behov kan du i denne sammenhengen ta kontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER. NO134 Tekniske data (Det tas forbehold om tekniske endringer. 25W23) Selvnivelleringsområde ± 6° Nøyaktighet ± 0,075 mm / 10 m Nivellering horisontal / vertikal Automatisk med elektronisk vaterpass og servomotorer. Innstillingshastighet ca. 30 Sek. over hele arbeidsvinkelen Loddrett referansestråle 90° mot rotasjonsnivået Rotasjonshastighet 0, 60, 120, 300, 600 o/min Fjernbetjening Infrarød IR Laserbølgelengde 635 nm Laserbølgelengde loddlaser 650 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021) Utgangseffekt laser < 1 mW Beskyttlsesart IP 66 Strømforsyning 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C) Driftstid akkumulator ca. 35 timer. Driftstid batterier ca. 50 timer. Oppladingstid akkumulator ca. 7 timer Arbeidsbetingelser -10°C … 50°C, Luftfuktighet maks. 80% rH, ikke kondenserende, Arbeidshøyde maks. 4000 m.o.h. Lagringsbetingelser -10°C … 70°C, Luftfuktighet maks. 80% rH Mål (B x H x D) / Vekt (inkl. oppladbart batteri) 215 x 205 x 165 mm / 2,6 kg Fjernbetjening Strømforsyning 2 x 1,5 V type AA Rekkevidde fjernbetjening maks. 40 m (IR-control) Mål (B x H x D) / Vekt (inkl. oppladbart batteri) 63 x 130 x 24 mm / 0,15 kg EU- og UK-bestemmelser og avfallshåndtering Instrumentet oppfyller alle relevante normer for fri varehandel innenfor EU og UK. Dette produktet, inkludert tilbehør og emballasje, er et elektrisk apparat som i henhold til europeiske og britiske direktiver om avfall fra elektrisk og elektronisk utstyr, batterier og emballasje, må resirkuleres på en miljømessig forsvarlig måte for å gjenvinne verdifulle råvarer. Elektriske apparater, batterier og emballasje skal ikke kastes i husholdningsavfallet. Forbrukere er lovpålagt å levere inn brukte batterier og akkumulatorer gratis på et offentlig innsamlingssted, på et salgssted eller til teknisk kundeservice. De oppladbare batteriene/ batteriene skal tas ut av apparatet med verktøy som er vanlig i handelen, uten at de ødelegges, og tilføres et kildesorteringsanlegg, før du returnerer apparatet til avfallshåndtering. Ved spørsmål om å ta ut batteriet, kan serviceavdelingen til UMAREX-LASERLINER kontaktes. Ta kontakt med din kommune for å få informasjon om egnede avfallshåndteringssteder og følg de respektive avfallshåndterings- og sikkerhetsinstruksene på innsamlingsstedene. Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: https://packd.li/ll/aek/in NOQuadrum DigiPlus
