BEDIENUNGSANLEITUNG Quadrum DigiPlus M350 S Laserliner

auto yauto xslope Laser 635/650 nm IP 66 autoauto FI– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein. – Das Gerät und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses. – Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungs- bedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird. – Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden. Allgemeine Sicherheitshinweise Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Produktes mitzugeben.

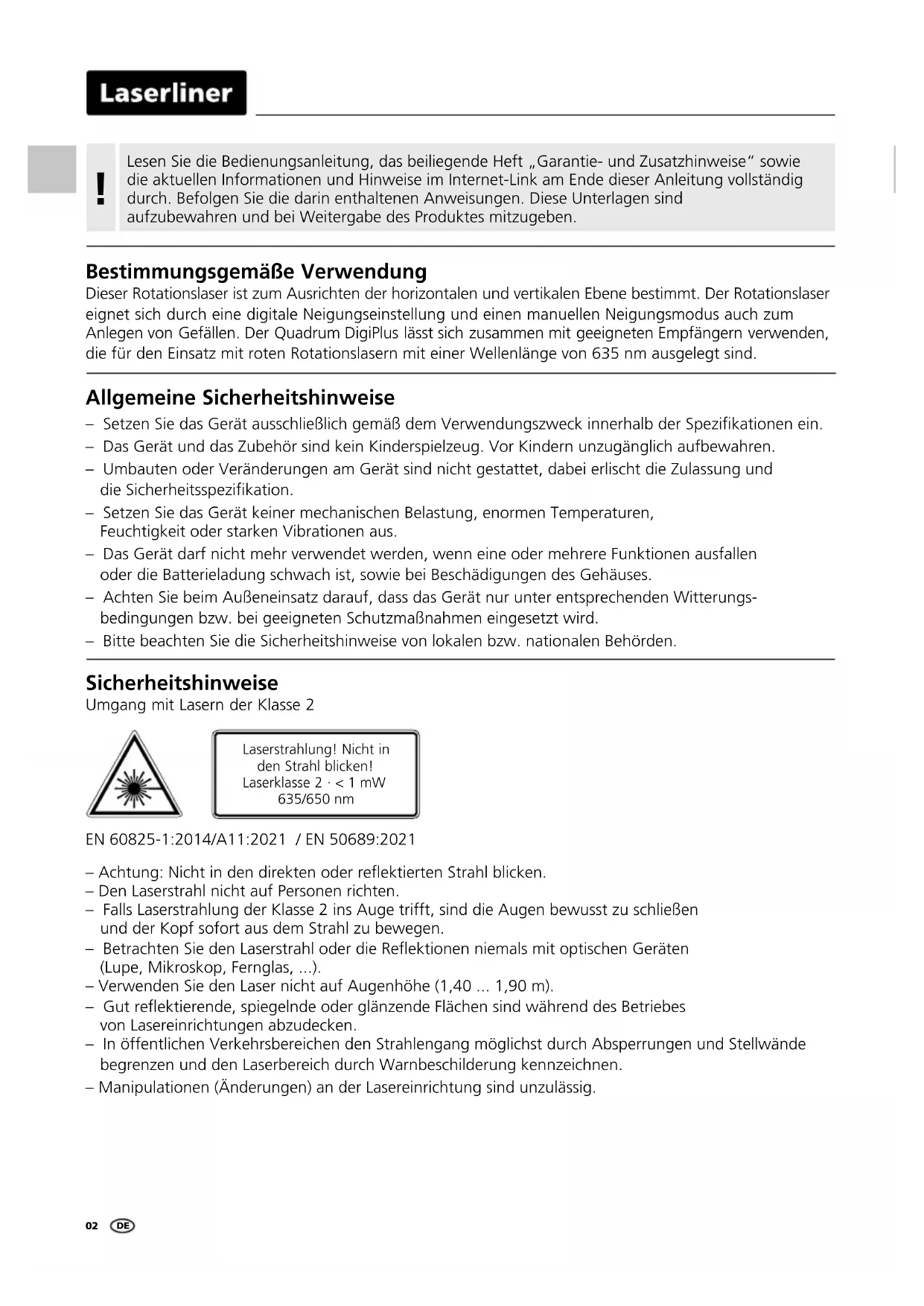

Bestimmungsgemäße Verwendung Dieser Rotationslaser ist zum Ausrichten der horizontalen und vertikalen Ebene bestimmt. Der Rotationslaser eignet sich durch eine digitale Neigungseinstellung und einen manuellen Neigungsmodus auch zum Anlegen von Gefällen. Der Quadrum DigiPlus lässt sich zusammen mit geeigneten Empfängern verwenden, die für den Einsatz mit roten Rotationslasern mit einer Wellenlänge von 635 nm ausgelegt sind. Sicherheitshinweise Umgang mit Lasern der Klasse 2 Laserstrahlung! Nicht in den Strahl blicken! Laserklasse 2 · < 1 mW 635/650 nm – Achtung: Nicht in den direkten oder reektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten. – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. – Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...). – Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m). – Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken. – In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen. – Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig. EN 60825-1:2014/A11:2021 / EN 50689:2021Quadrum DigiPlus IP 66 Besondere Produkteigenschaften und Funktionen Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch besonderen Schutz vor Staub und Regen aus. Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport geschützt. Der Rotationslaser richtet sich selbständig aus. Er wird in die benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkels von ± 6°. Die Feineinstellung übernimmt sofort die Automatik: Drei elektronische Messsensoren erfassen dabei die X-, Y- und Z-Achse.

Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das Funktionsprinzip: Der Laser wird 30 Sekunden nach dem Aktivieren des ADS permanent auf eine korrekte Ausrichtung überprüft. Wird das Gerät durch äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz, bleibt der Laser stehen und blinkt. Zusätzlich leuchtet TILT permanent, ein Warndreieck erscheint im LC-Display und ein Warnsignal ertönt. Um weiterarbeiten zu können, die Tilt-Taste erneut drücken oder das Gerät aus- und einschalten. Fehlmessungen werden so einfach und sicher verhindert. Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät vor Lageveränderungen durch Fremdeinwirkung zu schützen, muss das ADS durch Drücken der Tilt-Taste aktiviert werden. Die ADS-Funktion wird durch Blinken von „TILT“ im LC-Display angezeigt, siehe Schaubild unten. Das ADS schaltet erst 30 Sek. nach vollständiger Nivellierung des Lasers die Überwachung scharf (Einrichtphase). „TILT“ blinkt im Sekundentakt während der Einrichtungsphase, langsames Blinken, wenn ADS aktiv ist.

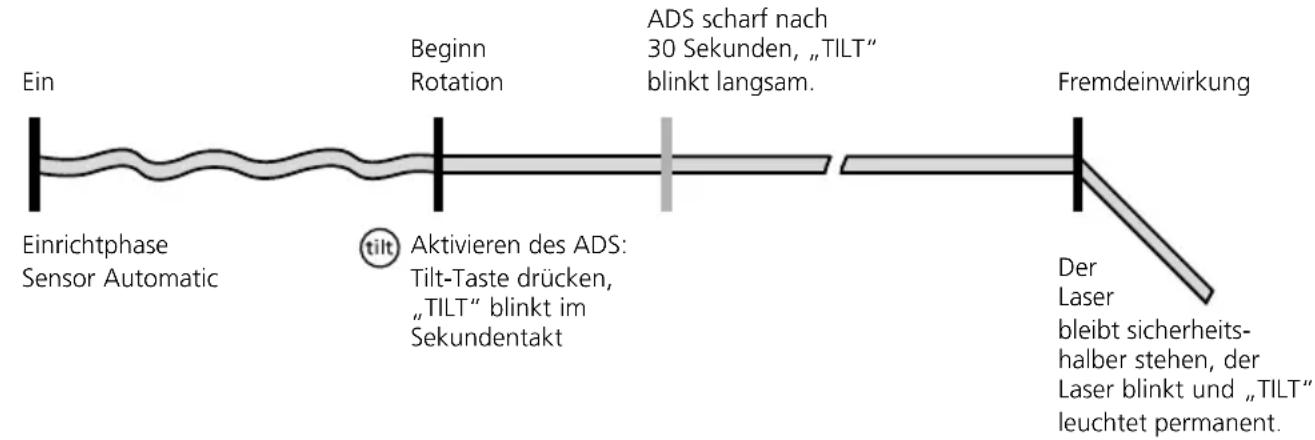

Funktionsweise ADS Ein Fremd einwirkung Einrichtphase Sensor Automatic Aktivieren des ADS: Tilt-Taste drücken, „TILT“ blinkt im Sekundentakt Der Laser bleibt sicherheits- halber stehen, der Laser blinkt und „TILT“ leuchtet permanent. ADS scharf nach 30 Sekunden, „TILT“ blinkt langsam. Beginn Rotation Sicherheitshinweise Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben. – Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden.04

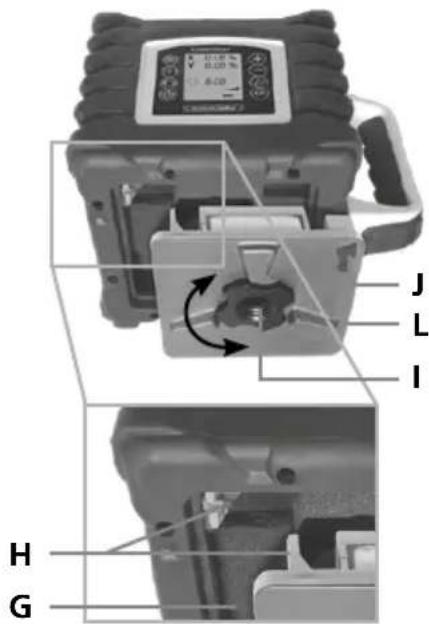

Einsetzen und Entnahme der Batterien/Akkus und Laden des Akkus – Vor Einsatz des Gerätes Akku voll aufladen. – Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwen- den, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht. – Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und ausschließlich mit diesem Produkt verwendet werden. Ansonsten besteht Verletzungs- und Brandgefahr. – Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. – Ladegerät mit dem Stromnetz und der Ladebuchse (J) des Akkufachs (L) verbinden. Bitte nur das beiliegende Ladegerät benutzen. Wenn ein falsches verwendet wird, erlischt die Garantie. Der Akku kann auch außerhalb des Gerätes geladen werden. – Während der Akku geladen wird, leuchtet die LED des Ladegerätes (N) rot. Der Ladevorgang ist abgeschlossen wenn die LED grün leuchtet. Wenn das Gerät nicht am Ladegerät angeschlossen ist, blinkt die Netzteil-LED (N). – Den Akku (L) bzw. Batteriefach (K) in das Einschubfach (G) einschieben und mit der Befestigungsschraube (I) festschrauben. Die elektrischen Kontakte (H) müssen dabei verbunden werden. – Bei eingeschobenem Akku ist das Gerät während des Ladevorganges einsatzbereit. – Alternativ können auch Alkali-Batterien (4 x Typ C) verwendet werden. Diese in das Batteriefach (K) einlegen. Dabei auf die Installationssymbole achten. – Wenn in der LC-Anzeige das Batteriesymbol (14) ständig blinkt, müssen die Batterien gewechselt bzw. die Akkus neu geladen werden. – Vor Entnahme der Batterie das Gerät ausschalten und vom Netz trennen. Zum Entnehmen des Akkus bzw. der Batterien die Befestigungsschraube (I) lösen und das Akkufach (L) bzw. Batteriefach (K) herausnehmen. slope Raumgitter: Diese zeigen die Laserebenen und Funktionen an. auto: Automatische Ausrichtung / man: Manuelle Ausrichtung Neigungen 90° Winkel Lotfunktion auto auto auto x auto y Horizontales Nivellieren Vertikales Nivellieren Neigung der X-Achse Neigung der Y-AchseQuadrum DigiPlus

Austritt Referenz-, Lotlaser Prismenkopf / Austritt Laserstrahl Empfangsdioden für Fernbedienung (4 x) Bedienfeld LC-Anzeige 5/8" Gewinde / Austritt Referenz-, Lotlaser Einschubfach für Akku- bzw. Batteriefach Elektrische Kontakte Befestigungsmutter Batterie- bzw. Akkufach Ladebuchse Batteriefach Akkufach Ladegerät / Netzteil Betriebsanzeige rot: Akku wird geladen grün: Ladevorgang abgeschlossen Vertikalbetrieb

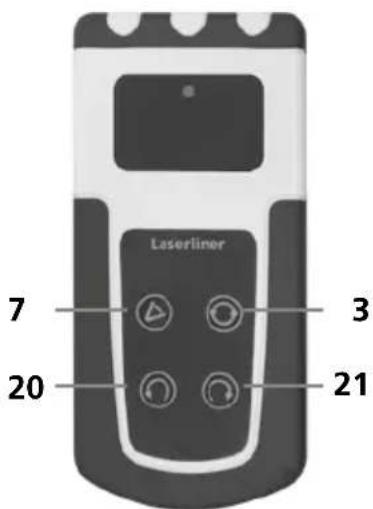

Einlegen der Batterien bei der Fernbedienung Das Batteriefach öffnen und Batterien (2 x 1,5V LR6 (AA)) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.Y

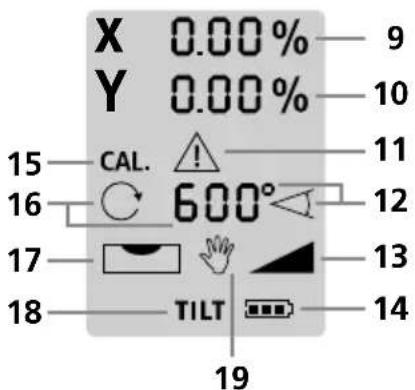

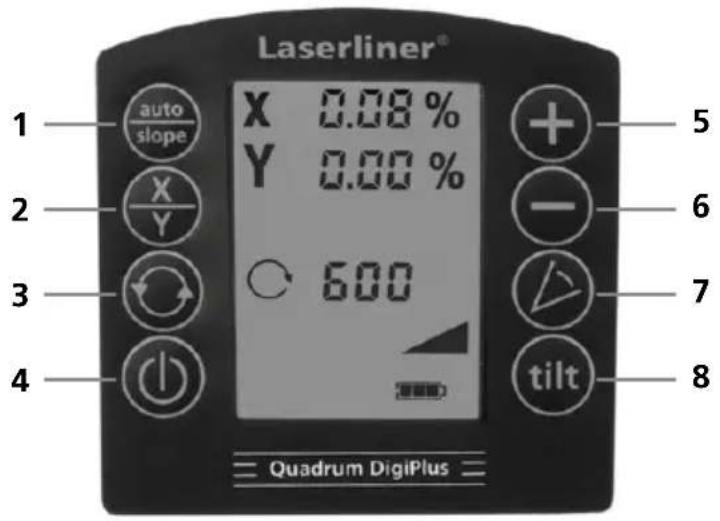

auto/slope-Funktion Umschalten der X-, Y-Achse Rotationsgeschwindigkeit wählen 600 / 300 / 120 / 60 / 0 U/min AN-/AUS-Taste Plus-Taste zur Neigungseinstellung bei der digitalen und der manuellen Neigungsfunktion Minus-Taste zur Neigungseinstellung bei der digitalen und der manuellen Neigungsfunktion Scan-Modus Tilt-Funktion Anzeige Neigungseinstellung der X-Achse Anzeige Neigungseinstellung der Y-Achse Warnsymbol Tilt-Funktion Anzeige Scan-Modus Anzeige DualGrade-Funktion Anzeige Batterieladezustand Anzeige Kalibriermodus Anzeige Geschwindigkeit Anzeige Nivellierung Anzeige Tilt-Funktion Anzeige manueller Modus Positionierungs-Taste (links drehen) Positionierungs-Taste (rechts drehen)

Horizontales und vertikales Nivellieren – Horizontal: Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf einem Stativ befestigen. – Vertikal: Das Gerät auf die seitlichen Füße stellen. Das Bedienfeld zeigt nach oben. Mit der optionalen Wandhalterung (Art-Nr. 080.70) kann das Gerät im Vertikaleinsatz auf einem Stativ montiert werden. – AN/AUS-Taste drücken. Der Rotationslaser richtet sich nach dem Einschalten automatisch aus.

– Das Gerät nivelliert sich in einem Bereich von ± 6° automatisch aus. In der Einrichtphase blinkt der Laser und der Prismenkopf steht still. Wenn die Nivellierung erfolgt ist, leuchtet der Laser permanent und dreht mit max. Drehzahl. Siehe dazu auch Abschnitt über "Sensor Automatic" und "ADS-Tilt". Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 6°), steht der Prismenkopf still, der Laser blinkt und es ertönt ein Warnsignal. Dann muss das Gerät auf einer ebeneren Fläche aufgestellt werden.

Positionieren der vertikalen Laser-Ebene Im Vertikalbetrieb kann die Laser-Ebene exakt positioniert werden. Die "Sensor Automatic" bleibt aktiv und nivelliert die vertikale Laserebene aus. Siehe nachfolgende Abbildung. Wenn der maximale Neigungsbereich von 6° erreicht ist, bleibt der Laser stehen, blinkt und es ertönt ein Signal. Dann den Neigungswinkel reduzieren. !± 6°

Manuelle Neigungsfunktion bis 6° – horizontal Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic ausgeschaltet. Um den Laser in den manuellen Modus zu schalten, die AN-/AUS-Taste lange gedrückt halten bis das Handsymbol (19) in der LC-Anzeige erscheint. Zur Einstellung der horizontalen Ebene die X-/Y-Taste drücken. Die Plus/Minus- Tasten ermöglichen die motorische Verstellung der Neigung. Dabei lassen sich X- und Y-Achse getrennt voneinander verstellen. Siehe nachfolgende Abbildungen. Digitale Neigungsfunktion (DualGrade-Funktion) Die horizontale Ebene kann digital in X- und Y-Achse geneigt werden. Die maximale Neigung beträgt in einer Ebene bis ±10%, in der Summe der beiden Achsen redu- ziert sich der maximale Eingabewert je Achse. Auf der großen LC-Anzeige werden die Werte dargestellt und können getrennt voneinander eingegeben werden. Einstellung der Achsen: Die auto/slope-Taste (1) drücken. Auf der LC-Anzeige blinkt die Anzeige der X-Achse. Mit den Plus- und Minus-Tasten (5/6) können die Zahlen- werte eingestellt werden. Durch Drücken der X-/Y-Taste (2) wird zur Y-Achse ge- wechselt. Dann kann der Y-Wert mit den Plus- und Minus-Tasten (5/6) eingestellt werden. Durch erneutes Drücken der X-/Y-Taste (2) wird die Eingabe bestätigt. Anschließend stellt sich das Gerät auf den gewünschten Wert ein. Siehe nach- folgende Abbildungen. Wichtig: Während des Nivelliervorgangs kann keine weitere Eingabe erfolgen, in der LC-Anzeige blinkt das Nivelliersymbol (17). Wenn das Nivelliersymbol erlischt, ist die Nivellierung abgeschlossen und es können neue Werte eingestellt werden. In 2 Ebenen Bei der digitalen Neigungsfunktion ist die Sensor-Automatic aktiv.

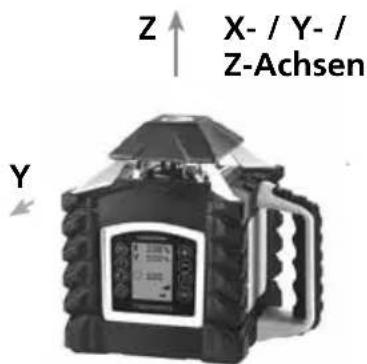

Die X-/Y-Achsen sind auf dem Gerät markiert.

Manuelle Neigungsfunktion > 6° Größere Neigungen können mit der optionalen Winkelplatte (Art-Nr. 080.75) angelegt werden. TIPP: Zuerst das Gerät selbständig ausrichten lassen und die Winkelplatte auf Null stellen. Dann die Sensor-Automatic aus- schalten – siehe hierzu: Manuelle Neigungsfunktions bis 6°. Anschließend das Gerät in den gewünschten Winkel neigen. Manuelle Neigungsfunktion bis 6° – vertikal Wenn der maximale Neigungsbereich von 6° erreicht ist, bleibt der Laser stehen, blinkt und es ertönt ein Signal. Dann den Neigungswinkel reduzieren.

Wenn das Handsymbol in der LC-Anzeige erscheint, ist die Sensor-Automatic nicht aktiv und es kann nicht horizontal und vertikal nivelliert werden.

Rotations-Modus Mit der Rotations-Taste werden die Drehzahlen eingestellt: 0, 60, 120, 300, 600 U/min Lasermodi Punkt-Modus Um in den Punkt-Modus zu gelangen, die Rotations-Taste so oft drücken, bis der Laser nicht mehr rotiert. Der Laser kann mit den Positionierungs- Tasten zur Messebene in die gewünschte Position gedreht werden. Scan-Modus Mit der Scan-Taste kann ein lichtintensives Segment in 4 unterschied- lichen Breiten aktiviert und eingestellt werden. Das Segment wird mit den Positionierungs-Tasten in die gewünschte Position gedreht. Handempfänger-Modus Arbeiten mit dem optionalen Laserempfänger: Den Rotationslaser auf die maximale Drehzahl einstellen und den Laserempfänger einschalten. Siehe hierzu die Bedienungsanleitung eines entsprechenden Laserempfängers.10

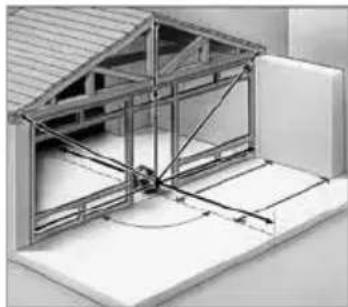

Arbeiten mit dem Referenz- bzw. Lotlaser Das Gerät verfügt über zwei Referenzlaser. Im Horizontalbetrieb kann mit diesem ein Lot gefällt werden. Im Vertikalbetrieb dienen die Referenzlaser zum Ausrichten des Gerätes. Dazu die Referenzlaser parallel zur Wand justieren. Dann ist die vertikale Laserebene rechtwinklig zur Wand ausge- richtet, siehe Abbildung.

< 0,75 mm / 10 m = OK Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 0,75 mm / 10 m auseinander liegen, ist eine neue Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt sind. Schalten Sie das Gerät ein. Zur optimalen Überprüfung bitte ein Stativ verwenden. WICHTIG: Die Sensor-Automatik muss aktiv sein.

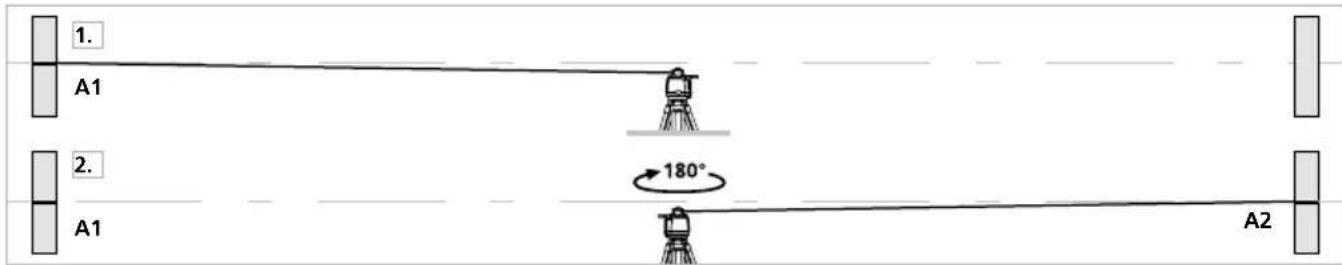

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt

eine horizontale Referenz. Kalibrierung überprüfen

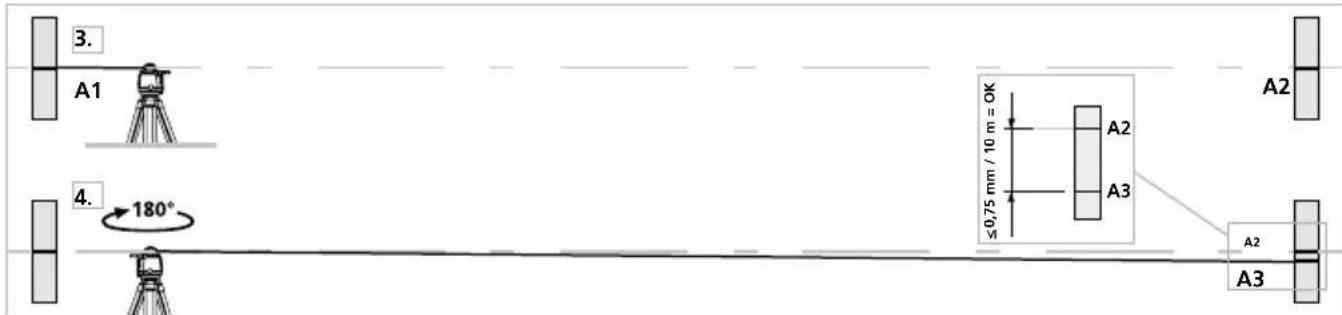

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1,

richten Sie das Gerät auf die X-Achse aus.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2

u. A3 ist die Toleranz für die X-Achse.

5. 3. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.Quadrum DigiPlus

X- / Y- / Z-Achsen Überprüfen Sie regelmäßig die Justierung vor dem Gebrauch, nach Transporten und langer Lagerung. Kontrollieren Sie dabei immer alle Achsen.

1. Achten Sie bei der Justierung auf die Ausrichtung des Rotationslasers.

Immer alle Achsen justieren.

Gerät in den Justier-Modus: Den Rotationslaser ausschalten und mit gedrückter auto/slope-Taste wieder einschalten. Die auto/slope-Taste dabei so lange gedrückt halten bis die Anzeige der X-Achse im LC-Display blinkt. Dann kann auch die auto/slope-Taste losgelassen werden. Im Horizontalbetrieb (X-, Y-Achse) blinkt zuerst die Anzeige der X-Achse. Mit der X-/Y-Taste des Rotationslasers kann zwischen X- und Y-Achse umgeschaltet werden. Im Vertikalbetrieb (Z-Achse) wird ausschließlich die Y-Achse angezeigt.

3. Korrektur der Justierung:

Mit den Plus/Minus-Tasten des Rotationslasers den Laser von seiner aktuellen Position auf Höhe des Referenzpunktes A2 fahren. Nur durch mehrmaliges Drücken verändert der Laser seine Position.

4. Justierung beenden:

Abbrechen: Durch Abschalten (EIN-/AUS-Taste) des Rotationslasers wird die gesamte Justierung verworfen und der vorherige Zustand wieder hergestellt. Speichern: Mit der auto/slope-Taste wird die neue Justierung gesichert. Positionieren: Mit den Positionierungs-Tasten auf der Fernbedienung kann der Laser gedreht werden. Hinweise zur Wartung und Pflege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie den Akku vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Kalibrierung Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.12

Technische Daten (technische Änderungen vorbehalten. 25W23) Selbstnivellierbereich ± 6° Genauigkeit ± 0,075 mm / 10 m Nivellierung horizontal / vertikal Automatisch mit elektronischen Libellen und Servomotoren Einstellgeschwindigkeit ca. 30 Sek. über gesamten Arbeitswinkel Senkrechter Referenzstrahl 90° zur Rotationsebene Rotationsgeschwindigkeit 0, 60, 120, 300, 600 U/min Fernbedienung Infrarot IR Laserwellenlänge 635 nm Laserwellenlänge Lotlaser 650 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021) Ausgangsleistung Laser < 1 mW Schutzart IP 66 Stromversorgung 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C) Betriebsdauer Akku ca. 35 Std. Betriebsdauer Batterien ca. 50 Std. Ladedauer Akku ca. 7 Std. Arbeitsbedingungen -10°C … 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull) Lagerbedingungen -10°C … 70°C, Luftfeuchtigkeit max. 80% rH Abmessungen (B x H x T) / Gewicht (inkl. Akku) 215 x 205 x 165 mm / 2,6 kg Fernbedienung Stromversorgung 2 x 1,5 V AAA Reichweite Fernbedienung max. 40 m (IR-Control) Abmessungen (B x H x T) / Gewicht (inkl. Batterien) 63 x 130 x 24 mm / 0,15 kg EU- und UK-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchteBatterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Die Batterien sind ohne Werkzeugeinsatz entnehmbar und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen. Weitere Sicherheits- und Zusatzhinweise unter: https://packd.li/ll/aek/inQuadrum DigiPlus
