KÄYTTÖOHJE Quadrum DigiPlus M350 S Laserliner

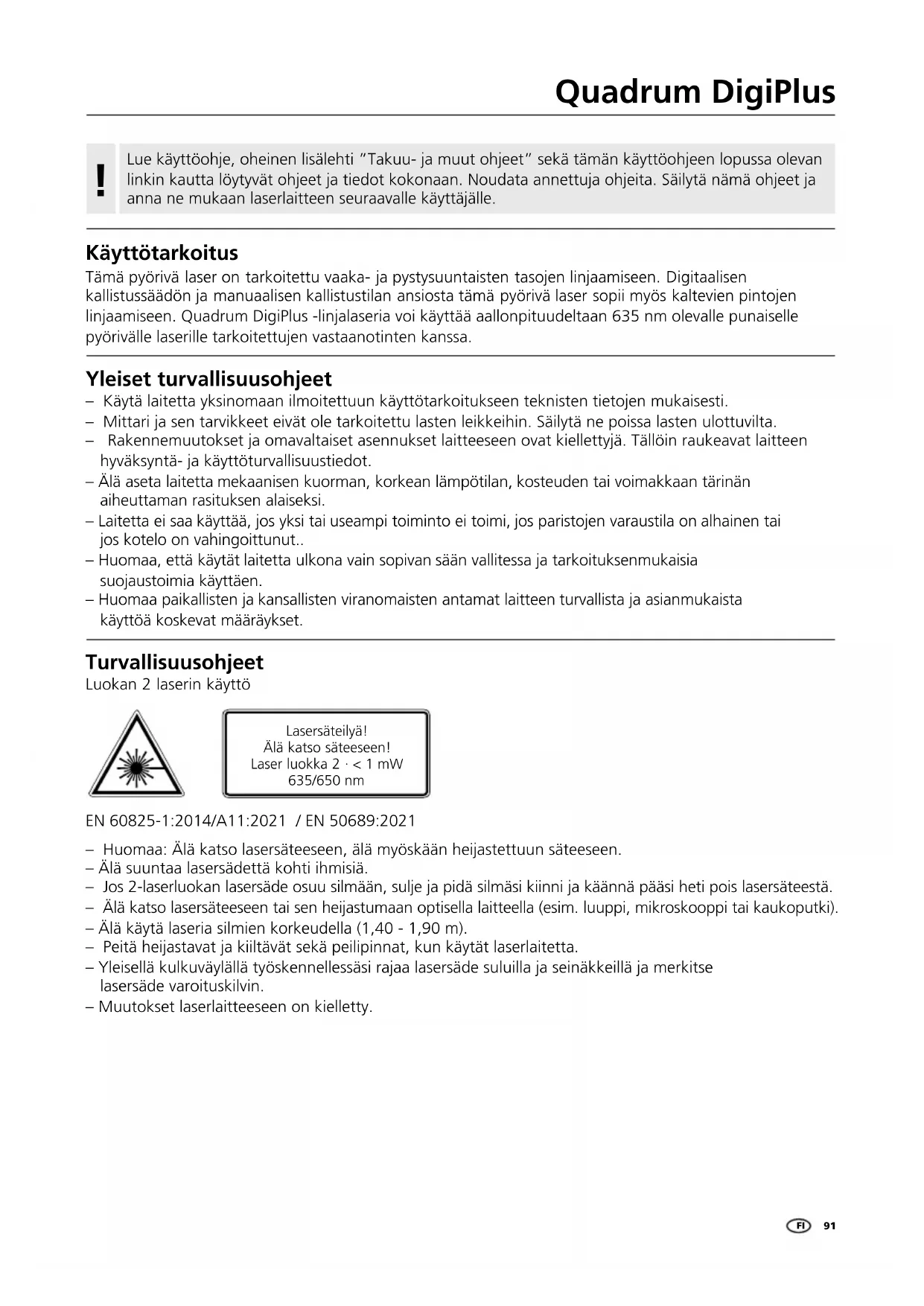

Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet” sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Käyttötarkoitus Tämä pyörivä laser on tarkoitettu vaaka- ja pystysuuntaisten tasojen linjaamiseen. Digitaalisen kallistussäädön ja manuaalisen kallistustilan ansiosta tämä pyörivä laser sopii myös kaltevien pintojen linjaamiseen. Quadrum DigiPlus -linjalaseria voi käyttää aallonpituudeltaan 635 nm olevalle punaiselle pyörivälle laserille tarkoitettujen vastaanotinten kanssa. Yleiset turvallisuusohjeet – Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. – Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta. – Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot. – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi. – Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi, jos paristojen varaustila on alhainen tai jos kotelo on vahingoittunut.. – Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen. – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset. EN 60825-1:2014/A11:2021 / EN 50689:2021 Turvallisuusohjeet Luokan 2 laserin käyttö – Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen. – Älä suuntaa lasersädettä kohti ihmisiä. – Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä. – Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki). – Älä käytä laseria silmien korkeudella (1,40 - 1,90 m). – Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta. – Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin. – Muutokset laserlaitteeseen on kielletty. Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 · < 1 mW 635/650 nm92

Anti-Drift-järjestelmä (ADS) estää virheelliset mittaukset. Toimintaperiaate: Laserlaite tarkistaa tasauksen ADS:n aktivoinnin jälkeen 30 sekunnin välein. Jos laite on siirtynyt pois paikaltaan tai laserviivan vertailukorkeutta ei ole, laserviiva pysähtyy ja jää vilkkumaan. Lisäksi TILT-merkkivalo palaa jatkuvasti, LC-näyttöön tulee varoituskolmio sekä kuuluu varoitusääni. Voit jatkaa käyttöä painamalla Tilt-painiketta tai sammuttamalla ja käynnistämällä laite. Tämä on helppo ja varma tapa estää mittausvirheet. Virran kytkemisen jälkeen ADS ei ole aktiivisena. ADS on aktivoitava Tilt-näppäintä painamalla, jotta valmiiksi kohdistettu laite on turvattu liikahtamisen, esim. tönäisyn varalta. LC-näytössä vilkkuva TILT-merkkivalo osoittaa, että ADS on toiminnassa, ks. kuva alla. ADS kytkeytyy vasta 30 sekunnin kuluttua laserin itsetasauksen päättymisestä (tasausvaihe). Tasausvaiheen aikana TILT-merkkivalo vilkkuu kerran sekunnissa. ADS:n aktiivisena ollessa se vilkkuu hitaasti.

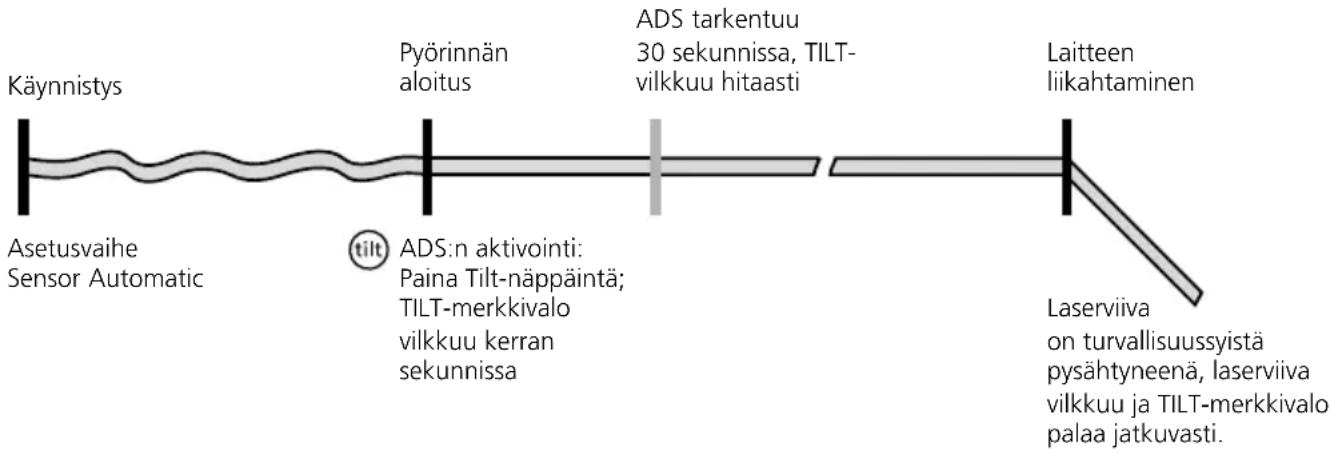

ADS-toiminto Käynnistys Laitteen liikahtaminen Asetusvaihe Sensor Automatic ADS:n aktivointi: Paina Tilt-näppäintä; TILT-merkkivalo vilkkuu kerran sekunnissa Laserviiva on turvallisuussyistä pysähtyneenä, laserviiva vilkkuu ja TILT-merkkivalo palaa jatkuvasti. ADS tarkentuu 30 sekunnissa, TILT- vilkkuu hitaasti Pyörinnän aloitus IP 66 Tuotteen erityisominaisuuksia Pöly- ja vesisuojaus - laitteessa on erittäin tehokas pöly- ja vesisuojaus Kuljetuslukitus (Transport LOCK): Laite suojataan kuljetuksen aikana erityisellä moottorijarrulla. Pyörivä laser tasaa itse itsensä. Laite asetetaan perusasentoon – työskentelykulman ± 6° sisällä. Automatiikka suorittaa heti tarkkuussäädön: Kolme elektronista mittaustunnistinta säätää X-, Y- ja Z-akselit. Turvallisuusohjeet Sähkömagneettinen säteily – Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot. – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä. – Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä. FIQuadrum DigiPlus

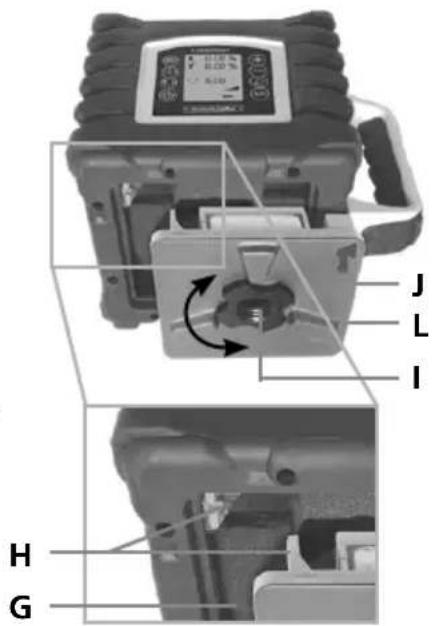

Paristojen/akkujen asettaminen ja poistaminen ja akkujen lataaminen – Lataa akku täyteen ennen laitteen käyttöä. – Käytä verkkolaitetta / laturia vain sisätiloissa. Suojaa laite kosteudelta ja sateelta. Sähköiskun vaara. – Akun saa ladata vain oheisella verkkolaitteella. Akkua saa käyttää vain tämän laserlaitteen yhteydessä. Muussa tapauksessa on tapa- turman ja tulipalon vaara. – Älä avaa akkua. Oikosulun vaara. – Liitä laturi verkkoon ja akkulokeron (L) akun (J) liittimeen. Käytä vain laitteen mukana toimitettavaa laturia. Jos käytät muita laitteita, takuu raukeaa. Akun voi ladata myös laitteen ulkopuolella. – Laturin punainen merkkiledi (N) palaa akun latautumisen aikana ja vihreä ledi ilmoittaa, että akku on ladattu täyteen. Laturin merkkiledi vilkkuu, kun laite ei ole kytkettynä laturiin. – Työnnä akku (L) tai paristolokero (K) lokeroon (G) ja kiinnitä ruuvilla (I). Kontaktikärkien (H) täytyy olla kytkettynä. – Laite on käyttövalmis myös laitteessa olevan akun latauksen aikana. – Voit käyttää vaihtoehtoisesti myös alkaliparistoja (4 x tyyppi C). Aseta ne paristolokeroon (K). Huomaa asennusmerkinnät! – Jos LC-näytön paristosymboli (14) vilkkuu jatkuvasti, paristot on vaihdettava tai akut ladattava. – Katkaise laitteen virta ja irrota laite verkkovirrasta ennen paristojen poistamista. Irrota akut tai paristot avaamalla kiinnitysruuvit (I) ja poistamalla akkukotelo (L) tai paristokotelo (K). auto slope auto auto x auto y Avaruushilat: Näyttävät lasertasot ja toiminnot. auto: automaattitasaus / man: manuaalitasaus Vaakatasaus Kallistustoiminto Pystytasaus 90° kulma X-akselin kallistus Luotisuora-toiminto Y-akselin kallistus94

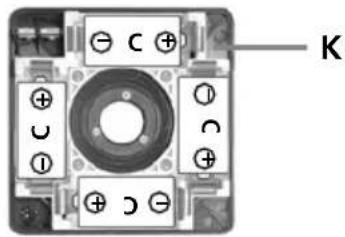

Vertailu- / luotilaserin lähtö Prismapää / lasersäteen lähtö Kauko-ohjaimen vastaanottodiodit (4 x) Ohjaustaulu LC-näyttö 5/8" kierre / Vertailu- / luotilaserin lähtö Ladattavan akun/paristojen lokero Sähkökoskettimet Paristolokeron tai akun kiinnitysmutteri Laturin liitin Paristolokero Akun lokero Verkkolaite/laturi Toiminnan merkkivalot punainen: akku latautuu vihreä: lataus valmis Pystykäyttö Aseta paristot kauko-ohjaimeen. Avaa paristolokero ja aseta paristot (2 x 1,5V LR6 (AA)) sisään ohjeiden mukaisesti. Tarkista oikea napaisuus. FIQuadrum DigiPlus

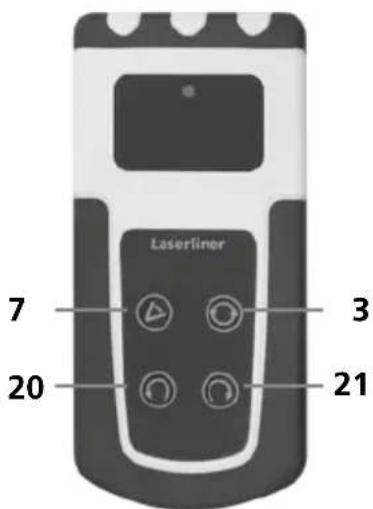

Quadrum DigiPlus-ohjaustaulu LC-näyttö Quadrum DigiPlus Kauko-ohjain

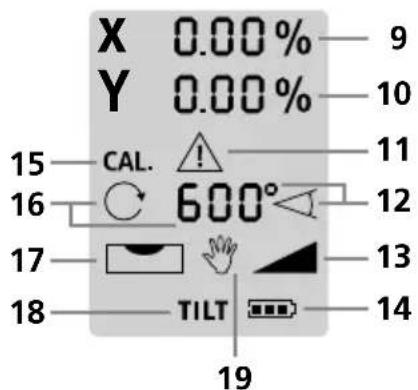

auto/slope-toimintoX- ja Y-akselien vaihtoPyörintänopeuden valinta 600 / 300 / 120 / 60 / 0 1/minON/OFF-painikePlus-näppäin digitaalisen ja manuaalisen kallistustoiminnon kallistusasetuksia vartenMiinus-näppäin digitaalisen ja manuaalisen kallistustoiminnon kallistusasetuksia vartenSkannaus Toiminnan näyttöX-akselin kallistusasetuksen näyttöY-akselin kallistusasetuksen näyttöTilt-toiminnon varoitusmerkkiScan-toimintatilan näyttöDualGrade-toimintatilan näyttöPariston varaustilan näyttöKalibrointi-toimintatilan näyttöNopeuden näyttöKallistuksen näyttöTilt-toiminnon näyttöManuaalisen käyttötilan näyttöKohdistuspainike (kierto vasemmalle)Kohdistuspainike (kierto oikealle)96 auto auto auto

Vaakasuuntaus ja pystysuuntaus – Vaaka: Aseta laite mahdollisimman tasaiselle alustalle tai kiinnitä se kolmijalkaan. – Käyttö pystysuunnassa: Aseta laite sivulla olevien jalkojen varaan, ohjauspaneeli yläsivulla. Seinäteline (lisävaruste, tuotenro 080.70) mahdollistaa laitteen asennuksen pystykäyttöä varten kolmijalkaan. – Paina ON/OFF-painiketta. Pyörivä laser tasaa itsensä automaattisesti, kun virta on kytketty päälle.

– Laite tasaa itsensä automaattisesti ± 6° alueella. Tasausvaiheen aikana laser vilkkuu ja prismapää on paikallaan. Kun tasaus on valmis, laser palaa jatkuvasti ja pyörii maksiminopeudella. Ks. myös kappaleet „Sensoriautomatiikka“ ja „ADS Tilt“ Jos asetat laitteen liian vinoon (kallistus yli 6°), prismapää ei liiku, laser vilkkuu ja kuuluu varoitusääni. Aseta laite tasaisemmalle alustalle.

Pystylasertason kohdistus Pystykäytön lasertaso on tarkasti kohdistettavissa.“Sensoriautomatiikka“ pysyy aktiivisena ja suuntaa pys- tylasertason oikein. Ks. oheinen kuva Kun laite saavuttaa maksimikallistuksen 6°, laserviiva pysähtyy, vilkkuu ja kuuluu merkkiääni. Pienennä silloin kallistusta.

slopeslope3 sec Manuaalinen tasaus 6° saakka – vaakasuuntaan Kun aktivoit tasaustoiminnon, sensor-automatiikka kytkeytyy pois toiminnasta. Kytke laser manuaaliseen toimintatilaan pitämällä ON-/OFF-näppäin painettuna niin pitkään, että LC-näytössä näkyy käsisymboli (19). Säädä vaakataso X/Y -näppäintä painamalla. Nyt voit tehdä moottorikäyttöistä kallistusta plus/mii- nus-painikkeilla. X- ja Y-akseli on säädettävissä erikseen. Ks. oheiset kuvat. Digitaalinen kallistustoiminto (DualGrade-toiminto) Vaakatason voi kallistaa digitaalisesti X- ja Y-akseleilla. Maksimikallistus yhdellä akselilla on ±10 %, kaiken kaikkiaan molempien akseleiden syöttöarvo pienenee akselia kohti. Arvot näytetään suuressa LC-näytössä. Voit syöttää ne toisistaan riippumatta. Akseleiden asetus: Paina auto/slope -näppäintä (1). LC-näytössä vilkkuu X-akseli. Anna lukuarvot plus- ja miinusnäppäimillä (5/6). Vaihda Y-akselille painamalla X-/Y-näppäintä (2). Anna sitten Y-akselin lukuarvot plus- ja miinusnäppäimillä (5/6). Vahvista syöttämäsi arvot painamalla X-/Y-näppäintä (2) uudelleen. Sen jälkeen laite säätää itsensä antamiesi arvojen mukaisesti. Ks. seuraavat kuvat. Tärkeää: Tasausvaiheen aikana ei voi syöttää uusia arvoja, LC-näytössä vilkkuu tasauksen symboli (17). Kun tasauksen symboli sammuu, tasaaminen on päättynyt ja voit syöttää uusia arvoja. 2 tasolla Digitaalisen tasaustoiminnon yhteydessä sensor-automatiikka on aktiivisena.

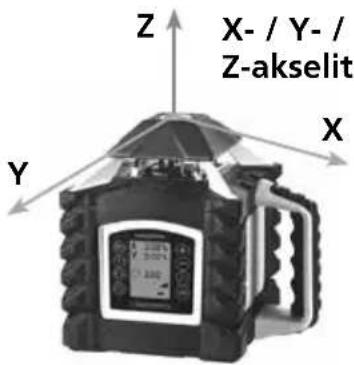

X- ja Y-akselit on merkitty laitteeseen.

3 sec slope slopeslope Manuaalinen tasaus > 6° Suurissa kallistuksissa voit käyttää lisävarusteena saatavaa kulmalevyä, tuotenro 080.75. VIHJE: Anna laitteen ensin tasata itsensä ja aseta kulmalevy nollaan. Kytke silloin sensor-automatiikka pois toiminnasta, katso sitä varten: Manuaaliset tasaukset 6° saakka. Kallista sen jälkeen laite haluamaasi kulmaan. Manuaalinen tasaus 6° saakka – pystysuuntaan Kun saavutetaan maksimikallistus 6°, laserviiva pysähtyy, vilkkuu ja kuuluu merkkiääni. Pienennä silloin kallistusta.

Jos LC-näyttöön tulee käsisymboli, sensor-automatiikka ei ole aktivoituna eikä vaaka- ja pystytasausta voi suorittaa.

Pyörintä Pyörinnän painikkeella valitaan seuraavat nopeudet: 0, 60, 120, 300, 60 1/min Laserin käyttötavat Pistetoiminto Siirry pistetoimintoon painelemalla pyörinnän painiketta, kunnes laser ei enää pyöri. Laser voidaan nyt siirtää kohdistuspainikkeilla haluttuun asentoon mittaustasolle. Skannaus Skannauspainikkeella voit aktivoida ja säätää voimakkaan valosegmentin. Käytössäsi on 4 segmentin leveyttä. Segmentti suunnataan kohdistuspainikkeilla. Käsivastaanotto Laservastaanottimen (lisävaruste) käyttö: Säädä pyörivään laseriin maksiminopeus ja käynnistä laserin vastaanotin. Ks. laservastaanottimen käyttöohje. FIQuadrum DigiPlus

< 0,75 mm / 10 m = OK Uusi säätö on tarpeen, jos X-, Y- tai Z-akselien pisteiden A2 ja A3 välinen etäisyys on enemmän kuin 0,75 mm / 10 m. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

Kalibrointitarkistuksen valmistelutoimet Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite. Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä. TÄRKEÄÄ: Sensoriautomatiikan täytyy olla toiminnassa.

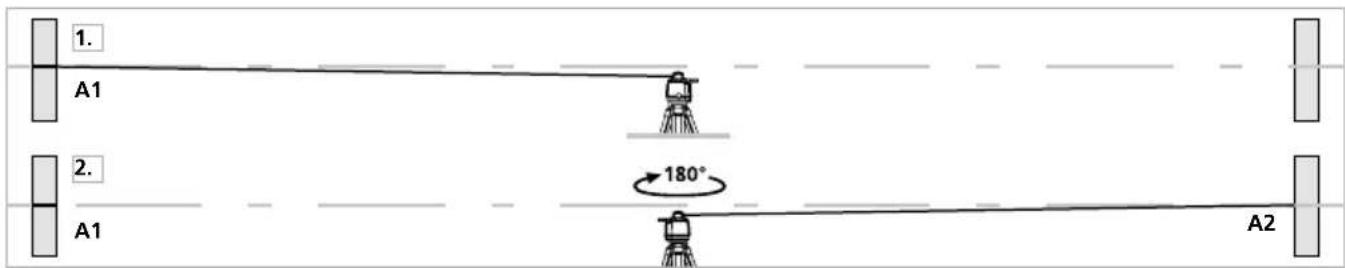

1. Merkitse piste A1 seinään. (Pistetoiminolla)

2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille

muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus. Kalibroinnin tarkistus

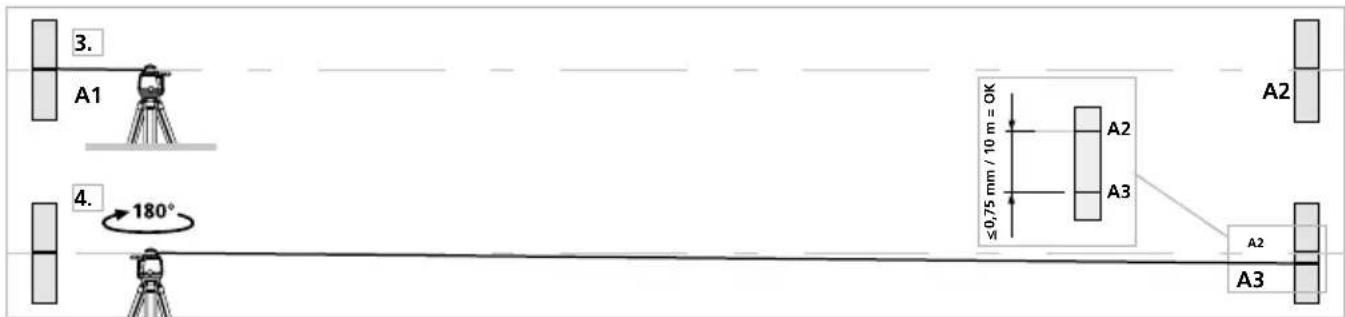

3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite X-akselille.

4. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus on X-akselin toleranssi.

5. Toista Y- ja Z-akselin tarkistuksessa kohdat 3. ja 4.

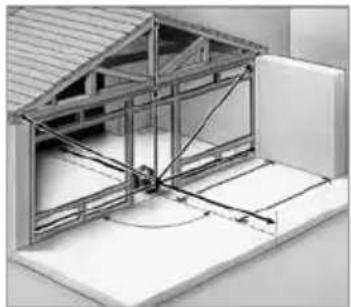

Vertailu- tai luotilaserin käyttö Laitteessa on kaksi vertailulaseria. Vaakakäytössä näitä voidaan käyttää luotilasereina. Pystykäytössä vertailusädettä käytetään laitteen tasaukseen, jolloin vertailusäde asetellaan seinän suuntaisesti. Pystysuora lasertaso on nyt oikeassa kulmassa seinään, ks. kuva.100

X- / Y- / Z-akselit Tarkista säätö säännöllisesti ennen käyttöä sekä kuljetuksen ja pitkän säilytyksen jälkeen. Tarkista aina samalla kertaa kaikki akselit.

1. Muista tasata pyörivä laser säätämisen yhteydessä. Säädä aina kaikki akselit.

2. Kytke laite säätötoimintoon:

Kytke pyörivä laser pois päältä. Kytke virta uudestaan päälle painamalla auto/slope -näppäintä. Pidä samalla auto/slope -näppäin painettuna, kunnes LC-näytössä vilkkuu X-akseli. Voit silloin vapauttaa myös auto/slope -näppäimen. Vaakasuuntatilassa (X- ja Y-akselit) vilkkuu ensin X-akselin näyttö. Pyörivän laserin X/Y -näppäimellä voit vaihtaa X- ja Y-akselin välillä. Pystysuuntatilassa (Z-akseli) näytetään vain Y-akseli.

3. Säädön korjaaminen:

Aja laserviiva pyörivän laserin plus- ja miinusnäppäimellä senhetkisestä kohdasta vertailupisteen A2 korkeudelle. Laserviiva siirtyy vasta usean painalluksen jälkeen.

4. Säädön lopettaminen:

Keskeytys: Säätö keskeytyy kokonaan, kun painat pyörivän laserin ON/OFF-näppäintä. Laite palaa edelliseen tilaan. Tallennus: Vahvista uusi säätö auto/slope -näppäimellä. Kohdistaminen: Käännä laseria kauko-ohjaimen kohdistusnäppäimellä. Ohjeet huoltoa ja hoitoa varten Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Poista akku laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa. Kalibrointi Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Suosit- telemme kalibrointiväliksi yhtä vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon. FIQuadrum DigiPlus

Tekniset tiedot (Tekniset muutokset mahdollisia. 25W23) Itsetasausalue ± 6° Tarkkuus ± 0,075 mm / 10 m Vaakatasaus / pystytasaus Automaattinen, elektroniset libellit ja servot Itse-tasauksen kesto n. 30 s koko työkulman alueelle Pysty vertailusäde 90° pyörintätasoon Pyörimisnopeus 0, 60, 120, 300, 600 1/min Kauko-ohjain infrapuna Laserin aallonpituus 635 nm Laserin aallonpituus, luotilaser 650 nm Laserluokka 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021) Laserin lähtöteho < 1 mW Kotelointiluokka IP 66 Virtalähde 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C) Akun käyttöaika n. 35 h Paristojen käyttöaika n. 50 h Akun latausaika n. 7 h Käyttötiedot lähetysmoduulia -10°C … 50°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta Käyttöympäristö -10°C … 70°C, Ilmankosteus maks. 80% RH Mitat (L x K x S) / paino (sis. akun) 215 x 205 x 165 mm / 2,6 kg Kauko-ohjain Virtalähde 2 x 1,5 V tyyppi AA Kauko-ohjaimen toimintasäde max. 40 m (IR-ohjaus) Mitat (L x K x S) / paino (sis. akun) 63 x 130 x 24 mm / 0,15 kg EU- ja UK-määräykset ja hävittäminen Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit. Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Sähkölaitteet, paristot ja pakkaukset eivät ole sekajätettä. Kuluttaja on lain mukaan velvollinen palauttamaan käytetyt paristot ja akut veloituksetta yleiseen keräyspisteeseen, myyjälle tai tekniseen asiakaspalveluun. Poista akut/paristot laitteesta sopivalla työkalulla niitä vahingoittamatta ennen laitteen toimittamista hävitettäväksi ja vie ne akkujen/paristojen keräyspisteeseen. Jos sinulla on pariston poistamisesta kysyttävää, ota yhteys UMAREX-LASERLINER-huoltoon. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita. Lisätietoja, turvallisuus- yms. ohjeita: https://packd.li/ll/aek/in102 Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.
