GEBRUIKSAANWIJZING Quadrum DigiPlus M350 S Laserliner

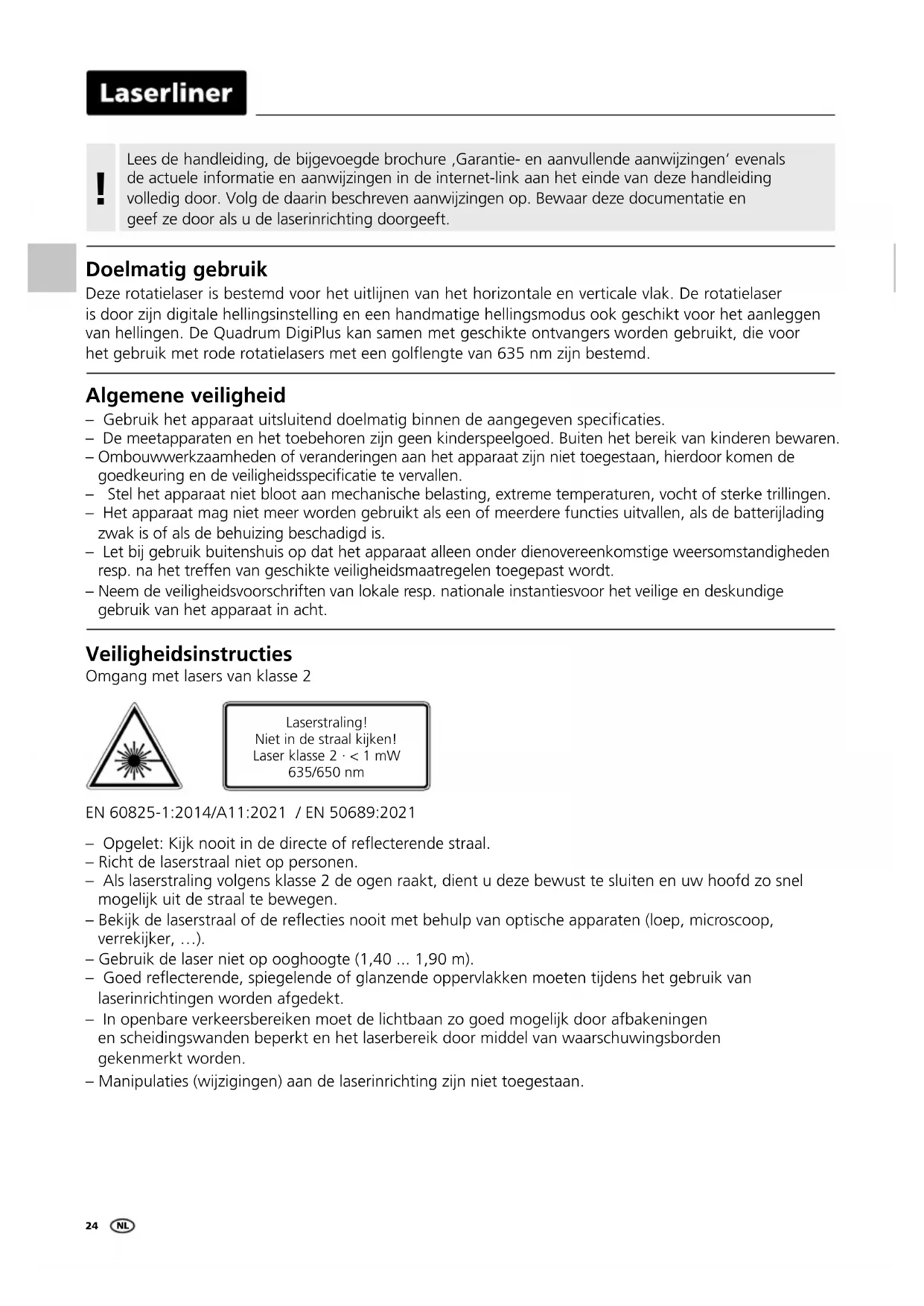

Doelmatig gebruik Deze rotatielaser is bestemd voor het uitlijnen van het horizontale en verticale vlak. De rotatielaser is door zijn digitale hellingsinstelling en een handmatige hellingsmodus ook geschikt voor het aanleggen van hellingen. De Quadrum DigiPlus kan samen met geschikte ontvangers worden gebruikt, die voor het gebruik met rode rotatielasers met een golflengte van 635 nm zijn bestemd.

Algemene veiligheid – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren. – Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecicatie te vervallen. – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen, als de batterijlading zwak is of als de behuizing beschadigd is. – Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt. – Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht. EN 60825-1:2014/A11:2021 / EN 50689:2021 – Opgelet: Kijk nooit in de directe of reecterende straal. – Richt de laserstraal niet op personen. – Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen. – Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, …). – Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m). – Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt. – In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden. – Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan. Laserstraling! Niet in de straal kijken! Laser klasse 2 · < 1 mW 635/650 nm Veiligheidsinstructies Omgang met lasers van klasse 2Quadrum DigiPlus

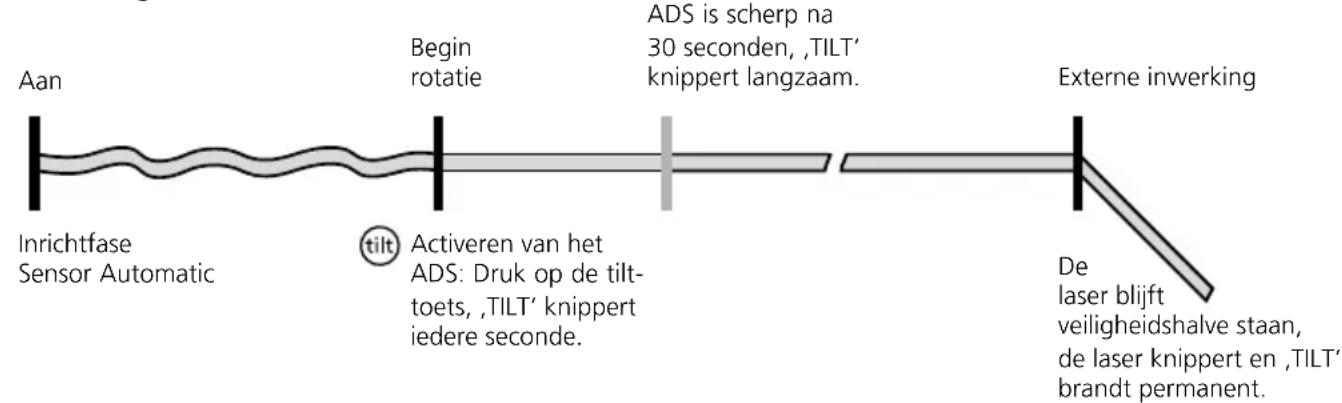

Het Anti-Drift-Systeem (ADS) voorkomt foutieve metingen. Het werkingsprincipe: de laser wordt 30 seconden na het inschakelen van het ADS permanent op een correcte uitlijning gecontroleerd. Als het apparaat door externe inwerking beweegt of de laser zijn hoogtereferentie verliest, blijft de laser staan en begint te knipperen. Bovendien brandt TILT permanent, een waarschuwingsdriehoek verschijnt op het LC-display en een waarschuwingssignaal klinkt. Druk opnieuw op de tilt-toets of schakel het apparaat uit en weer in om door te kunnen werken. Foutieve metingen worden op deze wijze eenvoudig en veilig voorkomen. Na het inschakelen is het ADS niet actief. Om het ingerichte toestel te beschermen tegen positiewijzigingen door externe inwerking, moet het ADS door het indrukken van de tilt-toets ingeschakeld worden. De ADS-functie wordt weergegeven door een knipperende ‚TILT‘-melding op het LC-display, zie afbeelding beneden. Het ADS schakelt de bewaking pas 30 sec. na de volledige nivellering van de laser scherp (inrichtfase). Tijdens de inrichtfase knippert ‚TILT‘ iedere seconde en als ADS actief is, knippert ‚TILT‘ langzaam.

Werking ADS Aan Externe inwerking Inrichtfase Sensor Automatic Activeren van het ADS: Druk op de tilt- toets, ‚TILT‘ knippert iedere seconde.

laser blijft veiligheidshalve staan, de laser knippert en ‚TILT‘ brandt permanent. ADS is scherp na 30 seconden, ‚TILT‘ knippert langzaam. Begin rotatie IP 66 Bijzondere producteigenschappen en functies Bescherming tegen stof en water - deze meetapparaten zijn uitstekend beschermd tegen stof en regen. Transport LOCK: Het apparaat wordt tijdens het transport beschermd met een speciale motorrem. De rotatielaser lijnt zich zelfstandig uit. Hij wordt in de vereiste basisstand geplaatst - binnen een werkhoek van ± 6°. De fijne afstelling wordt direct door de automatiek uitgevoerd: drie elektronische meetsensors registreren daarbij de X-, Y- en Z-assen. – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU. – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk. – Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed. Veiligheidsinstructies Omgang met elektromagnetische straling26

Plaatsen en verwijderen van de batterijen / accu‘s en laden van de accu – Laad de accu vóór het gebruik van het apparaat compleet op. – De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat. – De accu mag alleen worden opgeladen met de bijgeleverde netadapter en mag uitsluitend met dit laserapparaat worden gebruikt. In het andere geval bestaat gevaar voor letsel en brand. – Open de accu nooit. Er bestaat gevaar voor kortsluiting. – Sluit het laadtoestel aan op het stroomnet en de laadbus (J) van het accuvakje (L). Gebruik alléén het bijgevoegde laadtoestel. Wanneer een verkeerd toestel wordt gebruikt, komt de garantie te vervallen. De accu kan ook los van het apparaat worden opgeladen. – Terwijl de accu gealden wordt, brandt de LED van het laadtoestel (N) rood. Het laadproces is afgesloten wanneer de LED groen brandt. Wanneer het apparaat niet op het laadtoestel aangesloten is, knippert het LED van het laadtoestel. – Schuif de accu (L) resp. het batterijvakje (K) in het inschuifvak (G) en draai het vast met de bevestigingsschroef (I). De elektrische contacten (H) moeten daarbij verbonden worden. – Bij ingeschoven accu is het apparaat tijdens het laadproces gebruiksgereed. – Alternatief kunnen ook alkalibatterijen (4x type C) worden gebruikt. Plaats deze in het batterijvakje (K). Let daarbij op de installatiesymbolen. – Als het batterijsymbool (14) op het LC-display voortdurend knippert, moeten de batterijen vervangen resp. de accu’s opnieuw geladen worden. – Vóór het verwijderen van de batterij het apparaat uitschakelen en van het stroomnet loskoppelen. Voor het verwijderen van de accu of van de batterijen de bevestigingsschroef (I) losdraaien en het accuvak (L) resp. batterijvak (K) verwijderen. auto slope auto auto x auto y Ruimterasters: Deze tonen de laserniveaus en -functies. auto: automatische uitlijning / man: handmatige uitlijning Horizontaal nivelleren Neigingen Verticaal nivelleren 90° hoeken Neiging van de X-as Loodfunctie Neiging van de Y-asQuadrum DigiPlus

Uitlaat referentie-/ loodlaser Prismakop / uitlaat laserstraal Ontvangstdioden voor afstandsbediening (4x) Bedieningsveld LC-display 5/8“ schroefdraad / Uitlaat referentie-, loodlaser Inschuifvakje voor de accu resp. het batterijvakje Elektrische contacten Bevestigingsmoer batterijvakje resp. accu Laadbus Batterijvakje Accuvakje Netadapter / oplader Bedrijfsindicator rood: accu wordt geladen groen: laadproces afgesloten Verticaalbedrijf

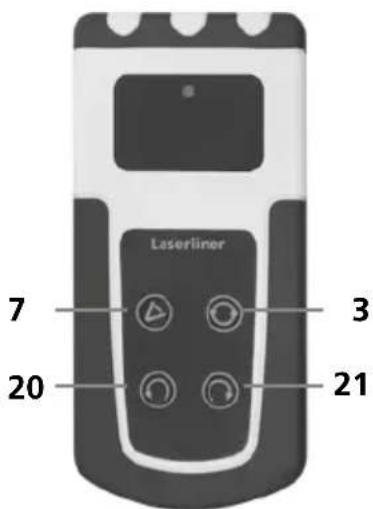

Plaatsen van de batterijen in de afstands-bediening Open het batterijvakje en plaats de batterijen (2 x 1,5V LR6 (AA)) overeenkomstig de installatie symbolen. Let op de correcte polariteitY

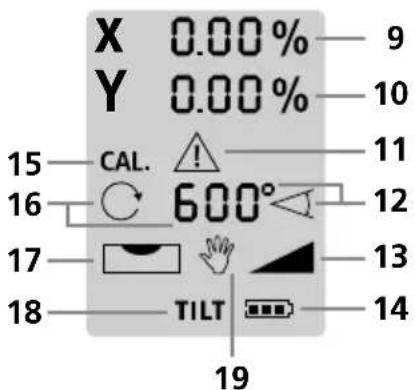

auto/slope-functie Omschakelen van de X-, Y-as Rotatiesnelheid kiezen 600 / 300 / 120 / 60 / 0 o/min AAN-/UIT-toets Plus-toets voor de neigingsinstelling bij de digitale en de handmatige neigingsfunctie Min-toets voor de neigingsinstelling bij de digitale en de handmatige neigingsfunctie Scanmodus Tilt-functie Weergave neigingsinstelling van de X-as Weergave neigingsinstelling van de Y-as Waarschuwingssymbool tiltfunctie Weergave scanmodus Weergave DualGrade-functie Weergave batterij-laadtoestand Weergave kalibratiemodus Weergave snelheid Weergave nivellering Weergave tiltfunctie Weergave handmatige modus Positioneringstoets (linksom draaien) Positioneringstoets (rechtsom draaien)

Horizontaal nivelleren en verticaal nivelleren – Horizontaal: plaats het apparaat op een zo vlak mogelijke ondergrond of bevestig het op een statief. – Verticaal: plaats het apparaat op de opzij aangebrachte poten. Het bedieningsveld wijst naar boven. Met de optionele wandhouder (art.-nr. 080.70) kunt u het apparaat bij verticale toepassing op een statief monteren. – Druk de AAN-/UIT-toets in. De rotatielaser lijnt na het inschakelen automatisch uit.

– Het toestel nivelleert automatisch binnen een bereik van ± 6°. In de inrichtfase knippert de laser en de prismakop staat stil. Wanneer de nivellering voltooid is, brandt de laser permanent en draait met max. toerental. Zie hiervoor ook het punt over „Sensor-Automatic“ en „ASD-tilt“. Als het toestel te schuin wordt geplaatst (buiten het bereik van 6°), staat de prismakop stil, knippert de laser en klinkt een waarschuwingssignaal. U moet het toestel dan op een vlakke ondergrond plaatsen.

Positioneren van het verticale laserniveau In de verticale modus kan het laserniveau exact worden gepositioneerd. De „Sensor-Automatic“ blijft actief en nivelleert het verticale laserniveau. Zie ook de navolgende afbeelding. Als het maximale neigingsbereik van 6° bereikt is, blijft de laser staan, knippert en genereert een signaal. Verminder dan de neigingshoek. !± 6°

Handmatige neigingsfunctie tot 6° - horizontaal Met de activering van de neigingsfunctie schakelt u de Sensor-Automatic uit. Om de laser naar de handmatige modus te schakelen, houdt u de AAN-/UIT-toets ingedrukt totdat het handsymbool (19) op het LC-display verschijnt. Druk op de X-/Y-toets om het horizontale niveau in te stellen. De plus/min toetsen maken het mogelijk motorisch de neiging te verstellen, de x-en y assen laten zich apart van elkaar instellen. Zie volgende afbeeldingen. Digitale neigingsfunctie (DualGrade-functie) Het horizontale vlak kan digitaal naar de X- en Y-as worden geneigd. De maximale neiging bedraagt op een niveau tot ±10%, in de som van de beide assen vermindert de maximale invoerwaarde per as. Op het grote LC-display worden de waarden weergegeven en kunnen zij gescheiden van elkaar worden ingevoerd. Uitlijning van de assen: druk op de auto/slope-toets (1). Op het LC-display knippert de weergave van de X-as. Met de plus-/min-toetsen (5/6) kunt u de cijferwaarden instellen. Druk op de X-/Y-toets (2) om naar de Y-as over te schakelen. Daarna kan de Y-waarde met de plus- en min-toetsen (5/6) worden ingesteld. Druk opnieuw op de X-/Y-toets (2) en bevestig de invoer. Vervolgens stelt het toestel zich in op de gewenste waarde. Zie ook de navolgende afbeeldingen. Belangrijk: tijdens het nivelleren is geen invoer mogelijk. Op het LC-display knippert het nivellerings- symbool (17). Als het nivelleringssymbool dooft, is de nivellering voltooid en kunt u nieuwe waarden instellen. Op 2 niveaus Bij de digitale neigingsfunctie is de Sensor Automatic actief.

De X-/Y-assen zijn op het apparaat gekenmerkt.

Handmatige neigingsfunctie > 6° Grotere neigingen kunnen met de optionele hoekplaat, art.-nr. 080.75 worden aangelegd. TIP: laat het apparaat eerst zelfstandig uitlijnen en zet de hoekplaat op nul. Schakel vervolgens de Sensor-Automatic uit – zie hiervoor ook: Handmatige neigingsfunctie tot 6°. Neig het toestel vervolgens in de gewenste hoek. Handmatige neigingsfunctie tot 6° - verticaal Als het maximale neigingsbereik van 6° bereikt is, blijft de laser staan, knippert en genereert een signaal. Verminder dan de neigingshoek.

Als het handsymbool op het LC-display verschijnt, is de Sensor-Automatic niet actief en kan niet horizontaal of verticaal worden genivelleerd.

Rotatie-Modus Met behulp van de rotatietoets worden de toerentallen ingesteld: 0, 60, 120, 300, 600 o/min Lasermodi Puntmodus Druk - om naar de puntmodus over te schakelen - steeds weer op de rotatietoets totdat de laser niet meer roteert. De laser kan met de richtingtoetsen exact ten opzichte van het meetoppervlak gepositioneerd worden. Scanmodus Met de scantoets kunt u een lichtintensief segment in 4 verschillende breedten activeren en instellen. Positioneer het segment met behulp van de richtingtoetsen. Handontvanger-Modus Werken met de optionele laserontvanger: Stel de rotatielaser in op het maximale toerental en schakel de laserontvanger in. Zie hiervoor ook de handleiding van de dienovereenkomstige laserontvanger.A1

< 0,75 mm / 10 m = OK Wanneer bij de X- of Z-as het verschil tussen punt A2 en A3 groter is dan aangegeven als tolerantie nl. 0,75 mm / 10 m, is een afstelling nodig. Neem hiervoor contact op met uw vakhandelaar.

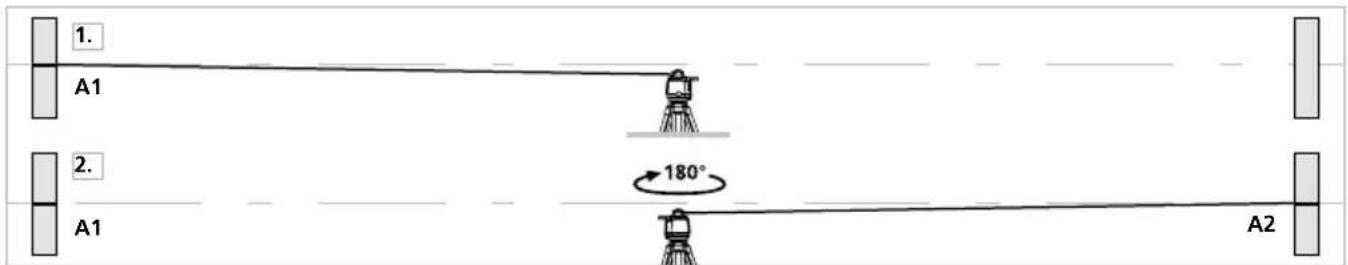

Kalibratie controle voorbereiden U kan de kalibrering van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van mekaar verwijderd zijn. Schakel het toestel aan. Voor een optimale controle een statief gebruiken. BELANGRIJK: de Sensor-Automatic moet actief zijn.

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 heeft u nu

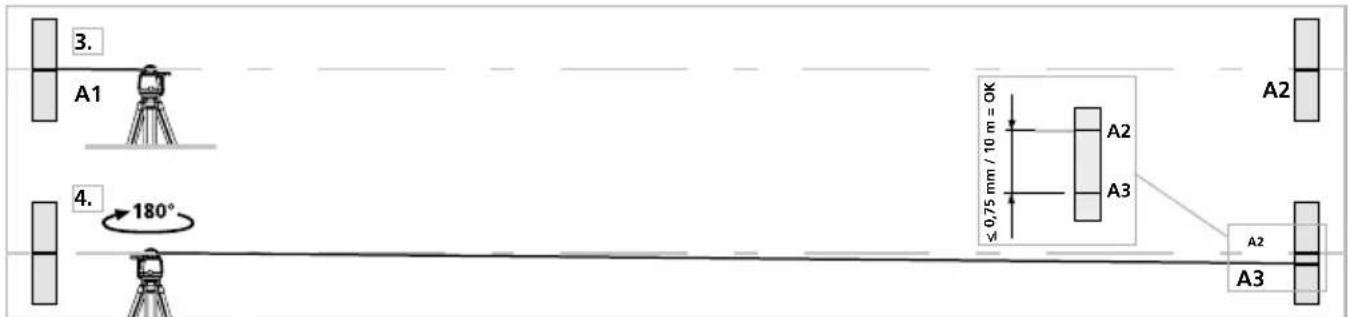

een horizontale referentie. Kalibratie controleren

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

Richt het toestel uit op de X-as.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen

A2 en A3 is de tolerantie voor de X-as.

5. Herhaal punt 3 en 4 voor de Y- en Z-as voor volledige controle.

Werken met de referentie- resp. loodlaser Het aparaat beschikt over twee referentielasers. In horizontaal gebruik kunt u hiermee een loodlijn trekken. In verticaal gebruik is de referentie- laser bedoeld voor het uitlijnen van het apparaat. Stel daarvoor de referentielaser parallel aan de wand af. Het verticale laserniveau is dan haaks op de wand uitgelijnd, zie afbeelding.Quadrum DigiPlus

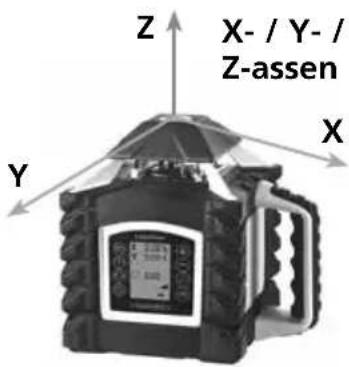

X- / Y- / Z-assen Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest. Kontroleerd u daarbij alle assen.

1. Let bij de afstelling op de uitlijning van de rotatielaser.

Stel altijd alle assen af.

2. Het apparaat naar de afstelmodus schakelen:

Schakel de rotatielaser uit en schakel hem weer in terwijl u de auto/slope-toets ingedrukt houdt. Houd de auto/slope-toets daarbij ingedrukt totdat de weergave van de X-as op het LC-display knippert. Daarna kunt u ook de auto/slope-toets loslaten. In horizontaalbedrijf (X-, Y-as) knippert eerst de weergave van de X-as. Met behulp van de X-/Y-toets van de rotatielaser kunt u tussen de X- en de Y-as omschakelen. In verticaalbedrijf (Z-as) wordt uitsluitend de Y-as weergegeven.

3. Correctie van de afstelling:

Stuur de laser met de plus-/mintoetsen van de rotatielaser van zijn actuele positie naar de hoogte van het referentiepunt A2. De laser verandert alleen van positie als u meerdere malen drukt.

4. Afstelling afsluiten:

Annuleren: Door het uitschakelen (AAN-UIT-toets) van de rotatielaser wordt de hele afstelling gewist en de voorafgaande toestand weer hersteld. Opslaan: U kunt de nieuwe instelling opslaan met behulp van de auto/slope-toets. Positioneren: U kunt de laser draaien met behulp van de positioneringstoetsen op de afstandsbediening. Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de accu voordat u het toestel gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Kalibratie Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel elk jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.34

Technische gegevens (technische veranderingen voorbehouden. 25W23) Zelfnivelleringsbereik ± 6° Nauwkeurigheid ± 0,075 mm / 10 m Nivellering horizontaal / verticaal Automatisch met elektronische libellen en servomotoren. Instelsnelheid ca. 30 sec over de hele werkhoek Verticale referentiestraal 90° t.o.v. het rotatieniveau Rotatiesnelheid 0, 60, 120, 300, 600 o/min Afstandsbediening Infrarood IR Lasergolflengte 635 nm Lasergolflengte loodlaser 650 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021) Uitgaand vermogen laser < 1 mW Beschermingsklasse IP 66 Voeding 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C) Bedrijfsduur accu ca. 35 h Bedrijfsduur batterij ca. 50 h Laadduur accu ca. 7 h Werkomstandigheden -10°C … 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -10°C … 70°C, Luchtvochtigheid max. 80% rH Afmetingen (B x H x D) / Gewicht (incl. accu) 215 x 205 x 165 mm / 2,6 kg Afstandsbediening Stroomvoorziening 2 x 1,5V type AA Reikwijdte afstandsbediening max. 40 m (Infrarood) Afmetingen (B x H x D) / Gewicht (incl. accu) 63 x 130 x 24 mm / 0,15 kg EU- en UK-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK. Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumenten zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De accu‘s/batterijen moeten met in de handel verkrijgbaar gereedschap uit het apparaat worden verwijderd zonder ze te vernietigen, en apart worden ingezameld voordat het apparaat voor verwijdering wordt geretourneerd. Als je vragen hebt over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht. Verdere veiligheids- en aanvullende instructies onder: https://packd.li/ll/aek/inQuadrum DigiPlus
