9512600 - Ασύρματο δραπανοκατσάβιδο Hazet - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ασύρματο κρουστικό κατσαβίδι
Μάρκα	Hazet
Μοντέλο	9512600
Ονομαστική τάση	18 V Σ.Ρ.
Ταχύτητα χωρίς φορτίο	2700 /min
Μέγιστη συχνότητα κρούσης	3750 κρούσεις/λεπτό
Μέγιστη ροπή	406 Nm
Τετράγωνο κίνησης	1/2 ίντσας
Βάρος (χωρίς μπαταρία)	1,17 kg
Βάρος μπαταρίας (ανάλογα με το μοντέλο)	0,4 kg (9500-025) ή 0,7 kg (9500-05)
Θερμοκρασία λειτουργίας	-10 έως 40 °C
Θερμοκρασία αποθήκευσης	< 50 °C
Θερμοκρασία φόρτισης	4 έως 40 °C
Συμβατή μπαταρία	18 V, μοντέλα 9500-025 και 9500-05
Συμβατός φορτιστής	9500-18 / 9501-1018
Λειτουργίες	3 λειτουργίες (μεταβλητή ταχύτητα) + λειτουργία A (αυτόματη διακοπή) + λειτουργία ξύλου
Λυχνία LED	Ναι, 6 ρυθμιζόμενα επίπεδα φωτεινότητας
Κλιπ ζώνης	Αφαιρούμενο
Στήριξη λουριού	Ναι
Φορά περιστροφής	Αντιστρέψιμη (μπροστά/πίσω) με κεντρική ασφάλιση
Στάθμη ηχητικής πίεσης	87 dB(A)
Στάθμη ηχητικής ισχύος	95 dB(A)
Συνολική τιμή κραδασμών	15,046 m/s² (αβεβαιότητα K=1,5)
Προβλεπόμενη χρήση	Επαγγελματική βιομηχανική
Συντήρηση	Καθαρίζετε τακτικά τις σχισμές αερισμού με ξηρό πεπιεσμένο αέρα

Συχνές ερωτήσεις - 9512600 Hazet

Πώς αλλάζω τη φορά περιστροφής;

Χρησιμοποιήστε το κουμπί προεπιλογής φοράς περιστροφής (5) που βρίσκεται πάνω από τη σκανδάλη. Σπρώξτε το εντελώς αριστερά για εμπρόσθια κίνηση (σφίξιμο), δεξιά για όπισθεν (ξέσφιγμα) ή στην κεντρική θέση για κλείδωμα του εργαλείου. Μην αλλάζετε ποτέ τη φορά όταν το εργαλείο λειτουργεί.

Πώς ρυθμίζω την ταχύτητα;

Το κατσαβίδι είναι εξοπλισμένο με διακόπτη σκανδάλης μεταβλητής ταχύτητας: όσο πιο δυνατά πατάτε, τόσο μεγαλύτερη είναι η ταχύτητα. Μπορείτε επίσης να επιλέξετε μια λειτουργία οδήγησης (1, 2, 3) χρησιμοποιώντας το κουμπί ελέγχου κίνησης στον πίνακα ελέγχου ταχύτητας (3) για να ρυθμίσετε τη ροπή και τη συχνότητα κρούσης.

Πώς χρησιμοποιώ τη λειτουργία αυτόματης διακοπής;

Η λειτουργία 'A' (αυτόματη διακοπή) έχει σχεδιαστεί για να σφίγγει ή να ξεσφίγγει συνδέσεις σταματώντας μετά από έναν ορισμένο αριθμό κρούσεων. Για να την ενεργοποιήσετε, πατήστε στιγμιαία το κουμπί 'M' μέχρι να ανάψει η ένδειξη 'A'. Στην εμπρόσθια κίνηση, το εργαλείο σταματά αφού σφίξει· στην όπισθεν, σταματά μόλις η σύνδεση ξεσφίξει.

Πώς τοποθετώ το κλιπ ζώνης;

Αφαιρέστε πρώτα τη μπαταρία. Ευθυγραμμίστε το κλιπ ζώνης (7) με το άνοιγμα (8) και την οπή με σπείρωμα στη βάση του εργαλείου. Τοποθετήστε τη βίδα στερέωσης (9) και σφίξτε την καλά με ένα κατσαβίδι (δεν παρέχεται). Το κλιπ μπορεί να τοποθετηθεί στην πλευρά της επιλογής σας.

Πώς ρυθμίζω τη φωτεινότητα της λυχνίας LED;

Πατήστε ταυτόχρονα το κουμπί ελέγχου κίνησης και το κουμπί 'M' για 2 δευτερόλεπτα μέχρι να αναβοσβήσουν οι πέντε ενδείξεις. Στη συνέχεια, πατήστε τη σκανδάλη για να περιηγηθείτε στα 6 επίπεδα φωτεινότητας (από σβηστό έως μέγιστο). Πατήστε το κουμπί ελέγχου ή 'M' για έξοδο από τη λειτουργία ρύθμισης.

Ποιες μπαταρίες είναι συμβατές;

Το εργαλείο λειτουργεί με μπαταρίες Hazet 18 V των μοντέλων 9500-025 (βάρος 0,4 kg) και 9500-05 (βάρος 0,7 kg). Χρησιμοποιείτε αποκλειστικά μπαταρίες Hazet για να διασφαλίσετε την ασφάλεια και την απόδοση.

Ποια είναι η μέγιστη ροπή;

Η μέγιστη ροπή του κατσαβιδιού Hazet 9512600 είναι 406 Nm, επιτρέποντας το σφίξιμο και ξεσφίξιμο μεγάλων μπουλονιών και παξιμαδιών σε βιομηχανικές εφαρμογές.

Πώς καθαρίζω το εργαλείο;

Πριν από κάθε καθαρισμό, αφαιρέστε τη μπαταρία. Καθαρίζετε τακτικά το εργαλείο και τις γρίλιες των σχισμών αερισμού με ένα στεγνό πανί ή ξηρό πεπιεσμένο αέρα. Μην χρησιμοποιείτε διαλύτες ή λειαντικά προϊόντα. Η τακτική συντήρηση παρατείνει τη διάρκεια ζωής.

Μπορώ να χρησιμοποιήσω τυπικές υποδοχές;

Ναι, το κατσαβίδι είναι εξοπλισμένο με τετράγωνο κίνησης 1/2 ίντσας (12,7 mm) συμβατό με τυπικές κρουστικές υποδοχές αυτής της διάστασης. Βεβαιωθείτε ότι η υποδοχή είναι σε καλή κατάσταση πριν τη χρήση.

Τι κάνω σε περίπτωση υπερθέρμανσης;

Εάν το εργαλείο υπερθερμανθεί, αφήστε τη σκανδάλη και αφήστε το να κρυώσει πριν συνεχίσετε. Αποφύγετε παρατεταμένες χρήσεις στη μέγιστη ροπή. Ελέγξτε ότι οι σχισμές αερισμού δεν είναι φραγμένες. Σε περίπτωση επαναλαμβανόμενης υπερθέρμανσης, συμβουλευτείτε ένα εξουσιοδοτημένο κέντρο σέρβις.

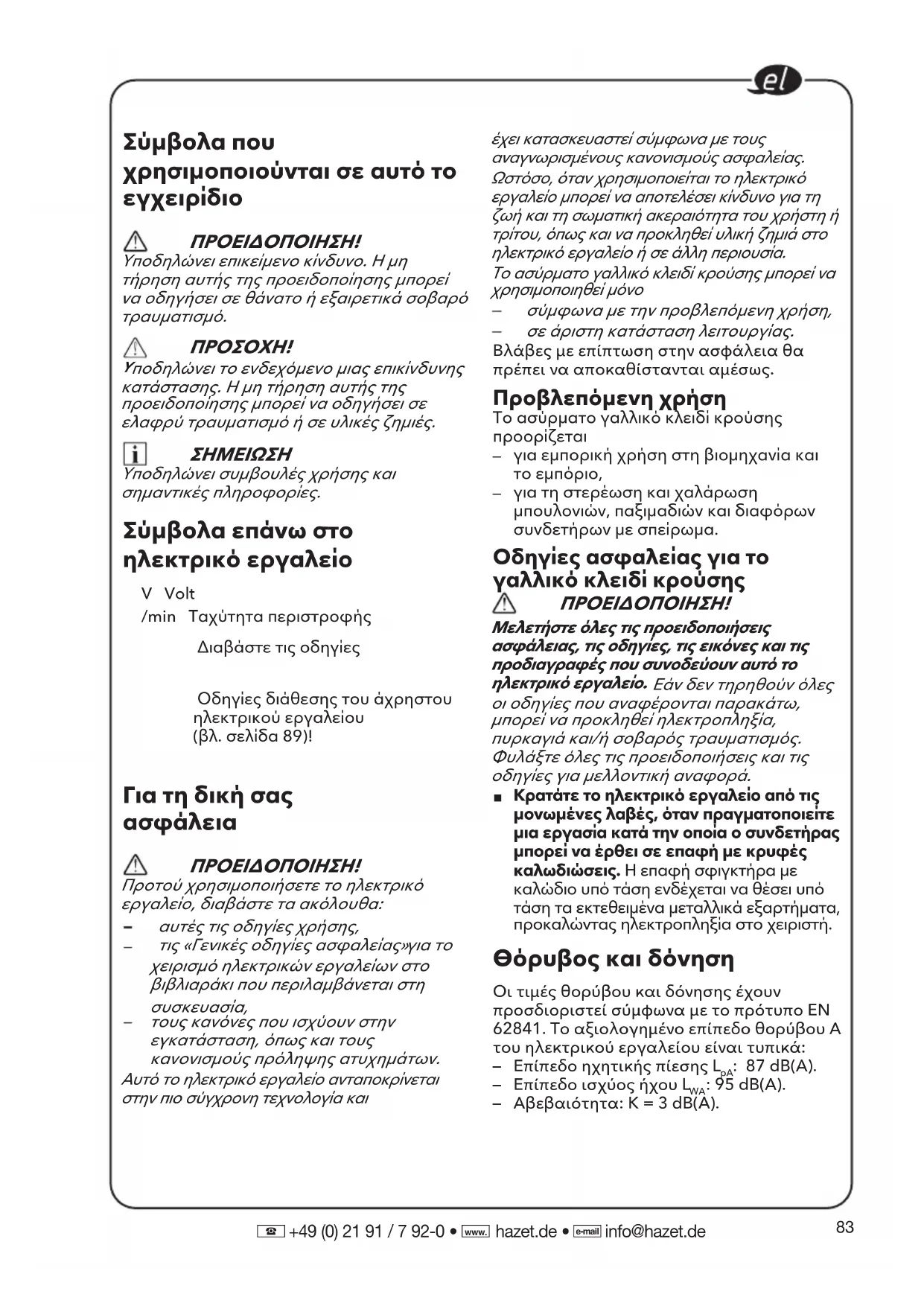

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 9512600 Hazet

el Auθεντικές οδηγίες χειρισμού ....83

Σύμβολα που χρησιμοποιούνται σε αυτό το εγχειρίδιο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Υποδηλώνει επικείμενο κίνδυνο. Η μη τήρηση αυτής της προειδοποίησης μπορεί να οδηγήσει σε θάνατο ή εξαιρετικά σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ!

Υποδηλώνει το ενδεχόμενο μιας επικίνδυνης κατάστασης. Η μη τήρηση αυτής της προειδοποίησης μπορεί να οδηγήσει σε ελαφρύ τραυματισμό ή σε υλικές ζημιές.

ΣΗΜΕΙΩΣΗ

Υποδηλώνει συμβουλές χρήσης και σημαντικές πληροφορίες.

Σύμβολα επάνω στο ηλεκτρικό εργαλείο

V Volt

/min Ταχύτητα περιστροφής

Διαβάστε τις οδηγίες

Οδηγίες διάθεσης του άχρηστου ηλεκτρικού εργαλείου (βλ. σελίδα 89)!

Για τη δική σας ασφάλεια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Протоύ χρησιμοποιήσετε το ηλεκτρικό εργαλείο, διαβάστε τα ακόλουθα:

-αυτές τις οδηγίες χρήσης,
- τις «Γενικές οδηγίες ασφαλείας»για το χειρισμό ηλεκτρικών εργαλείων στο βιβλιαράκι που περιλαμβάνεται στη συσκευασία,
- τους κανόνες που ισχύουν στην εγκατάσταση, όπως και τους κανονισμούς πρόληψης ατυχημάτων.
Αυτό το ηλεκτρικό εργαλείο ανταποκρίνεται στην πιο σύγχρονη τεχνολογία και

ἐχει κατασκευαστεί σύμφωνα με τους αναγνωρισμένους κανονισμούς ασφαλείας. Ωστόσο, όταν χρησιμοποιείται το ηλεκτρικό εργαλείο μπορεί να αποτελέσει κίνδυνο για τη ζωή και τη σωματική ακεραιότητα του χρήστη ή τρίτου, όπως και να προκληθεί υλική ζημιά στο ηλεκτρικό εργαλείο ή σε άλλη περιουσία.

Το ασύρματο γαλλικό κλειδί κρούσης μπορεί να χρησιμοποιηθεί μόνο

- σύμφωνα με την προβλεπόμενη χρήση,

- σε άριστη κατάσταση λειτουργίας. Βλάβες με επίπτωση στην ασφάλεια θα πρέπει να αποκαθίστανται αμέσως.

Προβλεπόμενη χρήση

Το ασύρματο γαλλικό κλειδί κρούσης προορίζεται

• για εμπορική χρήση στη βιομηχανία και το εμπόριο,
• για τη στερέωση και χαλάρωση μπουλονιών, παξιμαδιών και διαφόρων συνδετήρων με σπείρωμα.

Οδηγίες ασφαλείας για το γαλλικό κλειδί κρούσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μελετήστε όλες τις προειδοποιήσεις ασφάλειας, τις οδηγίες, τις εικόνες και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Εάν δεν τηρηθούν όλες οι οδηγίες που αναφέρονται παρακάτω, μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή σοβαρός τραυματισμός. Φιλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

■ Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες λαβές, όταν πραγματοποιείτε μια εργασία κατά την οποία ο συνδετήρας μπορεί να έρθει σε επαφή με κρυφές καλωδιώσεις. Η επαφή σφιγκτήρα με καλώδιο υπό τάση ενδέχεται να θέσει υπό τάση τα εκτεθειμένα μεταλλικά εξαρτήματα, προκαλώντας ηλεκτροπληξία στο χειριστή.

Θόρυβος και δόνηση

Οι τιμές θορύβου και δόνησης έχουν προσδιοριστεί σύμφωνα με το πρότυπο EN 62841. Το αξιολογημένο επίπεδο θορύβου Α του ηλεκτρικού εργαλείου είναι τυπικά:

- Επίπεδο ηχητικής πίεσης L _pA : 87 dB(A).

- Επίπεδο ισχύος ήχου L _WA : 95 dB(A).

- Αβεβαιότητα: K = 3 dB(A).

Συνολική τιμή δόνησης:

- Τιμή εκπομπών ah: 15,046 m/s

- Αβεβαιότητα: K = 1,5 m/s ^2

ΠΡΟΣΟΧΗ!

Οι αναφερόμενες τιμές αφορούν καινούρια ηλεκτρικά εργαλεία. Η καθημερινή χρήση προκαλεί αλλαγές στις τιμές θορύβου και δόνησης.

ΣΗΜΕΙΩΣΗ

Οι δηλωμένες συνολικές τιμές μετάδοσης δόνησης και το δηλωμένο επίπεδο εκπομπής θορύβου που αναφέρεται στο παρόν ενημερωτικό φύλλο έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης κατά το πρότυπο EN 62841 και μπορούν να χρησιμοποιηθούν για τη σύγκριση εργαλείων μεταξύ τους.

Μπορεί να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση έκθεσης. Το προσδιορισμένο επίπεδο μετάδοσης δόνησης ανταποκρίνεται στις κύριες εφαρμογές του εργαλείου.

Ωστόσο, εάν το εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές, με διαφορετικά παρελκόμενα κοπής ή υπό ελλιπή συντήρηση, τότε το επίπεδο μετάδοσης δόνησης ενδέχεται να διαφέρει.

Αυτό μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης κατά τη διάρκεια της συνολικής περιόδου εργασίας.

Προκειμένου να εκτιμηθεί με ακρίβεια το επίπεδο έκθεσης σε δόνηση, θα πρέπει να λαμβάνεται επίσης υπόψη ο χρόνος που το εργαλείο είναι απενεργοποιημένο ή σε λειτουργία χωρίς να χρησιμοποιείται.

Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης κατά τη διάρκεια της συνολικής περιόδου εργασίας.

Προσδιορίστε επιπρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις συνέπειες της δόνησης, όπως: συντηρείτε το εργαλείο και τα εξαρτήματα κοπής, διατηρείτε τα χέρια ζεστά, και δημιουργήστε πρότυπα εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η μετάδοσης δόνησης και η εκπομπή θορύβου κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί να διαφέρουν από τις δηλωθείσες τιμές

στις οποίες χρησιμοποιείται το εργαλείο. Για την προστασία του χειριστή υπό πραγματικές συνθήκες χρήσης, πρέπει να χρησιμοποιούνται γάντια και ωτοασπίδες.

ΠΡΟΣΟΧΗ!

Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι άνω των 85 dB(A).

Τεχνικά Χαρακτηριστικά

Εργαλείο		9512-600
Τύπος		Γαλλικό κλειδίκρούσης
Ονομαστικήτάση	Vdc 18
Ταχύτηταχωρίς φορτίο	/min 2700
Μέγιστηκρούση	bpm 3750
Μέγιστη ροπή	Nm 406
Βάρος κατά τη«ΔιαδικασίαΕΡΤΑ01/2003»(χωρίςμπαταρία)	kg 1,17
Μπαταρία 18V		9500-0259500-05
Βάροςμπαταρίας	kg	9500-0259500-05	0,40,7
Θερμοκρασίαλειτουργίας	-10-40°C
Θερμοκρασίααποθήκευσης	< 50°C
Θερμοκρασίαφόρτισης	4-40°C
Φορτιστής	9500-18 / 9501-1018

Γενική επισκόπηση (βλ. σχήμα Α)

Η αρίθμηση των χαρακτηριστικών του προϊόντος αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα με τα γραφικά.

1 Τετράγωνο τσοκ 1/2"

2 Διακόπτης-σκανδάλη μεταβλητής ταχύτητας

3 Πάνελ ρύθμισης ταχύτητας

4 Auxvia LED

5 Διακόπτης προεπιλογής κατεύθυνσης (εμπρός / κεντρικό κλείδωμα / ανάποδη)

6 Υποδοχή θηλιάς Για την προσάρτηση θηλιάς (δεν περιλαμβάνεται), ώστε να μειωθεί η πιθανότητα να σας πέσει το εργαλείο.

7 Klin ζώνης

8 'Ανοιγμα

9 Βίδες συναρμογής

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αφαιρείτε την μπαταρία πριν από την εκτέλεση οποιασδήποτε εργασίας στο ηλεκτρικό εργαλείο.

Πριν από την ενεργοποίηση του ηλεκτρικού εργαλείου

Αποσυσκευάστε το ασύρματο γαλλικό κλειδί κρούσης και ελέγξτε μήπως κάποια εξαρτήματα λείπουν ή έχουν υποστεί ζημιά.

ΣΗΜΕΙΩΣΗ

Οι μπαταρίες δεν είναι φορτισμένες πλήρως κατά την παράδοση. Πριν από την αρχική χρήση, φορτίστε τις μπαταρίες πλήρως. Ανατρέξτε στο εγχειρίδιο του φορτιστή.

Τοποθέτηση/αντικατάσταση μπαταρίας

■ Πιέστε τη φορτισμένη μπαταρία μέσα στο ηλεκτρικό εργαλείο, μέχρι να ακουστεί ένα κλικ ότι μπήκε στη θέση της (βλ. σχήμα Β).
■ Για να την αφαιρέσετε, πίεστε το κουμπί

αποδέσμευσης (1.) και τραβήξτε την μπαταρία (2.) προς τα έξω (βλ. σχήμα C).

ΠΡΟΣΟΧΗ!

Όταν η συσκευή δε χρησιμοποιείται, προστατεύετε τις επαφές της μπαταρίας. Ασύνδετα μεταλλικά μέρη μπορούν να βραχυκυκλώσουν τις επαφές και ενέχει κίνδυνος έκρηξης και πυρκαγιάς!

Αφαιρούμενο κλιπ ζώνης

Το εργαλείο σας είναι εξοπλισμένο με ένα αφαιρούμενο κλιπ ζώνης 7 το οποίο μπορεί να τοποθετηθεί στο πλάι του εργαλείου για άνετη μεταφορά.

■ Αφαιρέστε τη συστοιχία μπαταριών από το ηλεκτρικό εργαλείο.
■ Ευθυγραμμίστε το πτερύγιο και την οπή του κλιπ ζώνης 7 με το άνοιγμα και την οπή 8 με σπείρωμα στη βάση του εργαλείου (βλ. σχήμα D).
■ Εισαγάγετε τη βίδα σύσφίξης 9 και συσφίξτε την με ασφάλεια με ένα κατσαβίδι (δεν περιλαμβάνεται).

Υποδοχή θηλιάς

■ Παρέχεται μια υποδοχή θηλιάς 6 για την προσάρτηση της θηλιάς καρπού (δεν περιλαμβάνεται), ώστε να μειωθεί η πιθανότητα να σας πέσει το εργαλείο. Τυλίγετε τη θηλιά γύρω από το χέρι σας όταν μεταφέρετε το εργαλείο (βλ. σχήμα Ε).

Τοποθέτηση και αφαίρεση του καρυδακίου αέρος (βλ. σχήμα F) ΠΡΟΣΟΧΗ!

Протоύ να εκτελέσετε οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο, ρυθμίζετε το διακόπτη προεπιλογής κατεύθυνσης περιστροφής 5 στη μεσαία θέση ασφάλισης. Βεβαιωθείτε ότι το καρυδάκι αέρος και το τμήμα τοποθέτησης δεν έχουν υποστεί ζημιά προτού να εγκαταστήσετε το καρυδάκι αέρος.

■ Ευθυγραμμίστε το τετράγωνο του καρυδακίου αέρος με το τετράγωνο τσοκ 1 και ωθήστε το καρυδάκι αέρος πάνω στο τετράγωνο τσοκ μέχρι τέρμα.
■ Πατήστε το ελαφρά, εάν χρειαστεί.
■ Για να αφαιρέσετε το καρυδάκι αέρος, απλώς τραβήξτε το για να το βγάλετε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Το καρυδάκι αέρος ενδέχεται να καίει μετά από παρατεταμένη χρήση. Χρησιμοποιείτε προστατευτικά γάντια όταν αφαιρείτε το καρυδάκι αέρος από το ηλεκτρικό εργαλείο ή αφήνετε το καρυδάκι αέρος να κρυώσει πρώτα.

Προεπιλογή κατεύθυνσης περιστροφής (βλ. σχήμα G) ΠΡΟΣΟΧΗ!

Αλλάζετε κατεύθυνση περιστροφής μόνο εφόσον το ηλεκτρικό εργαλείο είναι απενεργοποιημένο.

Μετακινήστε το διακόπτη προεπιλογής κατεύθυνσης 5 στην απαιτούμενη θέση:

■ Ρυθμίστε το διακόπτη προεπιλογής κατεύθυνσης τέρμα αριστερά στο εργαλείο, για να συσφίξετε μπουλόνια/ παξιμάδια.
■ Ρυθμίστε το διακόπτη προεπιλογής κατεύθυνσης τέρμα δεξιά στο εργαλείο, για να χαλαρώσετε μπουλόνια/παξιμάδια.
■ Ρυθμίστε το διακόπτη προεπιλογής κατεύθυνσης στη θέση «OFF» (κεντρικό κλείδωμα), για να μειώσετε την πίθανότητα ακούσιας εκκίνησης όταν το εργαλείο δεν ____ χρησιμοποιείται.

ΣΗΜΕΙΩΣΗ

Το γαλλικό κλειδί κρούσης δεν θα λειτουργήσει εάν ο διακόπτης προεπιλογής κατεύθυνσης δεν έχει ασφαλίσει τέρμα αριστερά ή δεξιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Τα εργαλεία μπαταρίας βρίσκονται πάντα σε κατάσταση λειτουργίας. Επομένως, ο διακόπτης προεπιλογής κατεύθυνσης πρέπει να είναι πάντα κλειδωμένος στην κεντρική θέση όταν το εργαλείο δεν χρησιμοποιείται ή καθώς το μεταφέρετε.

Επιλογή τρόπου λειτουργίας (βλ. σχήμα Η)

Το εργαλείο σας είναι εξοπλισμένο με πάνελ ρύθμισης ταχύτητας 3, το οποίο βρίσκεται στη βάση του ηλεκτρικού εργαλείου. Αποτελείται από το κουμπί ελέγχου βιδώματος, το κουμπί «Μ», και ενδείξεις LED για τους τρόπους λειτουργίας.

Το κουμπί ελέγχου βιδώματος χρησιμοποιείται για την επιλογή μεταξύ τριών λειτουργιών για τη ρύθμιση της ροπής, της ταχύτητας περιστροφής (RPM) και της ταχύτητας κρούσης (IPM) για μια εργασία. Οι λειτουργίες 1, 2 και 3 είναι οι μόνες λειτουργίες, όπου η ταχύτητα ελέγχεται από το διακόπτη-σκανδάλη μεταβλητής ταχύτητας.

Για να επιλέξετε τη λειτουργία ελέγχου βιδώματος:

■ Αρχικά, ελέγξτε τον ενεργό τρόπο λειτουργίας. Πατήστε απευθείας το κουμπί ελέγχου βιδώματος, χωρίς να αγγίξετε το διακόπτη-σκανδάλη. Η ένδειξη LED κάτω από τον αριθμό του τρόπου λειτουργίας θα ανάψει, επισημαίνοντας την ενεργή ρύθμιση του τρόπου λειτουργίας.
■ Πατήστε στιγμιαία το κουμπί ελέγχου βιδώματος (λιγότερο από 0,5 δευτερόλεπτο) για να μεταβείτε από τη μία στην άλλη λειτουργία από τις 3 διαθέσιμες. Κάθε πάτημα μεταβάλλει τη ροπή κατά ένα επίπεδο. Ανατρέξτε στον παρακάτω πίνακα για περισσότερες λεπτομέρειες.
Η «Α» είναι μια ειδική λειτουργία που έχει σχεδιαστεί για χρήση τόσο με περιστροφή προς τα εμπρός για τη σύσφιξη μπουλονιών ή παξιμαδιών όσο και με ανάποδη περιστροφή για το λύσιμο μπουλονιών ή παξιμαδιών.

■ Προς τα εμπρός: λειτουργία αυτόματης διακοπής για μπουλόνι. Το εργαλείο σταματά μετά την εφαρμογή ενός αριθμού κρούσεων για να αποφευχθεί η υπερβολική σύσφιξη.

■ Ανάποδη: λειτουργία αφαίρεσης μπουλονιού. Το εργαλείο σταματά αυτόματα μόλις χαλαρώσει το μπουλόνι/ παξιμάδι.

Η λειτουργία « » προορίζεται για το βίδωμα βιδών σε ξύλο.

Χρήση του κουμπιού «Μ»:

Πατήστε απευθείας το κουμπί «Μ», χωρίς να αγγίξετε το διακόπτη-σκανδάλη. Η αντίστοιχη ενδεικτική λυχνία θα ανάψει, επισημαίνοντας την ενεργοποίηση. Πατήστε στιγμιαία το κουμπί «Μ» (για λιγότερο από 0,5 δευτερόλεπτα) για την εναλλαγή μεταξύ των λειτουργιών «Α»» και «?». Κάθε πάτημα αλλάζει μία λειτουργία. Ανατρέξτε στον παρακάτω πίνακα για περισσότερες λεπτομέρειες:

Περιστροφή προς τα εμπρός:

Ενδεικτική λυχνία στο πάνελ ρύθμισης	Λειτουργία εργασίας	Μέγιστο IPM (Κρούσεις ανά λεπτό)	Εφαρμογή
	1 1000		Λεπτομερής σύσφιξη μικρών μπουλονιών και παξιμαδιών.
	2 2700	Μέτρια ροπή σύσφιξης.
	3 3750	Μέγιστη ροπή σύσφιξης.
	A	/	Σύσφιξη με αυτόματο σταμάτημα.
		/	Αυξήστε σημαντικά την ταχύτητα βιδώματος κατά το βίδωμα βιδών σε ξύλο.

Ανάποδη περιστροφή:

Ενδεικτική λυχνία στο πάνελ ρύθμισης	Λειτουργία εργασίας	Μέγιστο IPM (Κρούσεις ανά λεπτό)	Εφαρμογή
	1 1000		Λεπτομερής χαλάρωση μικρών μπουλονιών και παξιμαδιών.
	2 2700	Ηπια ροπή χαλάρωσης.
	3 3750		Μέγιστη ροπή χαλάρωσης.
	A	/	Χαλάρωση με αυτόματο σταμάτημα.
		/	Αυξήστε σημαντικά την ταχύτητα βιδώματος ενώ λύνετε ξύλινες βίδες.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αλλάζετε τον τρόπο λειτουργίας ενώ το εργαλείο βρίσκεται σε λειτουργία. Η ξαφνική αλλαγή της ροπής μπορεί να προκαλέσει απώλεια ελέγχου, προκαλώντας ενδεχόμενο τραυματισμό ή ζημιά στο εργαλείο ή στο τεμάχιο εργασίας.

i ΣΗΜΕΙΩΣΗ

Η πυκνότητα του ξύλου και του μεταλλικού υλικού μπορεί να επηρεάσει το τελικό αποτέλεσμα. Ο χρήστης θα πρέπει να επιλέξει την κατάλληλη λειτουργία με βάση την εργασία.

i ΣΗΜΕΙΩΣΗ

Η ένδειξη LED θα σβήσει περίπου 1 λεπτό μετά την αποδέσμευση του διακόπτησκανδάλη.

i ΣΗΜΕΙΩΣΗ

Όταν το εργαλείο ενεργοποιηθεί την επόμενη φορά, ο τρόπος λειτουργίας θα επανέλθει στην προηγούμενη ρύθμιση.

Ενεργοποίηση του ηλεκτρικού εργαλείου (βλ. σχήμα I)

■ Για να ενεργοποιήσετε το ηλεκτρικό εργαλείο:

Πιέστε το διακόπτη-σκανδάλη 2. Ο διακόπτης-σκανδάλη μεταβλητής ταχύτητας παρέχει μεγαλύτερη ταχύτητα αυξάνοντας την πίεση στη σκανδάλη και μικρότερη ταχύτητα μειώνοντας την πίεση στη σκανδάλη.

■ Για να απενεργοποιήσετε το ηλεκτρικό εργαλείο:

Απελευθερώστε το διακόπτη-σκανδάλη.

Λυχνία LED (βλ. σχήμα J)

Πιέστε ταυτόχρονα το «κουμπί ελέγχου οδήγησης » και το κουμπί Μ Ⓜ για 2 δευτερόλεπτα μέχρι οι πέντε ενδεικτικές λυχνίες να αρχίσουν να αναβοσβήνουν υποδηλώνοντας ότι το εργαλείο έχει εισέλθει στη λειτουργία ρύθμισης φωτεινότητας της λυχνίας εργασίας.

Στη λειτουργία ρύθμισης φωτεινότητας του φωτός εργασίας, κάθε φορά που πατάτε το διακόπτη-σκανδάλη η φωτεινότητα θα μεταβαίνει στο επόμενο επίπεδο και θα εναλλάσσεται μεταξύ των παρακάτω έξι επιπέδων φωτεινότητας.

1	2	3	4	5	6
Σβηστήλυχνια	Ελάχιστη → Μέγιστη

Πατήστε το κουμπί ελέγχου βιδώματος ή το κουμπί «Μ» για να βγείτε από τη λειτουργία ρύθμισης φωτεινότητας του φωτός εργασίας. Εάν δεν εκτελεστεί καμία εργασία για 5 δευτερόλεπτα, το εργαλείο θα βγει αυτόματα από τη λειτουργία ρύθμισης φωτεινότητας.

Την επόμενη φορά που θα ενεργοποιηθεί το εργαλείο, η λειτουργία μνήμης θα επαναφέρει τη ρύθμιση στο τελευταίο επίπεδο φωτεινότητας του φωτός εργασίας. Το φως θα σβήσει αυτόματα περίπου 10 δευτερόλεπτα μετά την αποδέσμευση του διακόπτη-σκανδάλη.

Συσφίξτε και χαλαρώστε παξιμάδια και μπουλόνια (βλ. σχήμα Κ)

Για να συσφίξετε τα παξιμάδια και τα μπουλόνια

Χρησιμοποιήστε το εξαγωνικό καρυδάκι που ταιριάζει στο παξιμάδι ή το μπουλόνι. Επιλέξτε την κατάλληλη λειτουργία ανάλογα με τον τύπο ή το μέγεθος του μπουλονιού και του παξιμαδιού. Προτού ξεκινήσετε την εργασία σας, εκτελείτε πάντα μια δοκιμαστική λειτουργία για να προσδιορίσετε τον ιδανικό χρόνο σύσφιξης για το μπουλόνι ή το παξιμάδι σας. Συνιστάται να κάνετε μια δοκιμή σε ένα άχρηστο υλικό, ώστε να προσδιορίσετε το βέλτιστο τρόπο λειτουργίας.

■ Ρυθμίστε το διακόπτη προεπιλογής κατεύθυνσης 5 σε κατεύθυνση προς τα εμπρός.
Κρατήστε σταθερά το εργαλείο και τοποθετήστε το καρυδάκι πάνω από το μπουλόνι ή το παξιμάδι. Βεβαιωθείτε ότι όλο το μήκος της κεφαλής του μπουλονιού ή του παξιμαδιού βρίσκεται πλήρως μέσα στο καρυδάκι.
■ Πιέστε το διακόπτη-σκανδάλη μεταβλητής ταχύτητας 2 για να ενεργοποιήσετε το γαλλικό κλειδί κρούσης. Ξεκινήστε αργά, αυξάνοντας την ταχύτητα καθώς το παξιμάδι ή το μπουλόνι βυθίζεται. Συσφίξτε πλήρως το παξιμάδι ή το μπουλόνι, επιβραδύνοντας το εργαλείο ώσπου να

σταματήσει. Εάν δεν ακολουθηθεί αυτή η διαδικασία, το εργαλείο θα έχει την τάση να συστρέφεται ή να αναστρέφεται στο χέρι σας όταν το παξιμάδι ή το μπουλόνι εδράζεται.

■ Συσφίξτε το μπουλόνι ή το παξιμάδι με τη σωστή ροπή.
■ Μετά τη σύσφιξη, ελέγχετε πάντα τη ροπή με ένα δυναμομετρικό κλειδί. Εάν η σύσφιξη είναι υπερβολικά σφιχτή, μειώστε το χρόνο κρούσης.

ΣΗΜΕΙΩΣΗ:

■ Κρατήστε το εργαλείο ευθεία, κατά μήκος του άξονα του μπουλονιού ή παξιμαδιού.
■ Η υπερβολική ροπή σύσφιξης μπορεί να προκαλέσει ζημιά στο μπουλόνι/παξιμάδι ή το καρυδάκι.

Για να χαλαρώσετε παξιμάδια και μπουλόνια

Χρησιμοποιήστε τη λειτουργία 1, 2, 3 ή «Α» για να χαλαρώσετε παξιμάδια και μπουλόνια, ανάλογα με την εφαρμογή. Όταν εργάζεστε σε ύψος πάνω από το κεφάλι ή εργάζεστε σε ελαστικά αυτοκινήτων, για να αποφύγετε την πτώση των χαλαρωμένων συνδετήρων στο έδαφος ή σε στενό χώρο, συνιστάται να χρησιμοποιείτε τη λειτουργία «Α» για να κάνετε αυτήν τη δουλειά.

■ Ρυθμίστε το διακόπτη προεπιλογής κατεύθυνσης 5 σε ανάποδη κατεύθυνση.
Κρατήστε σταθερά το εργαλείο και τοποθετήστε το καρυδάκι πάνω από το μπουλόνι ή το παξιμάδι. Βεβαιωθείτε ότι όλο το μήκος της κεφαλής του μπουλονιού ή του παξιμαδιού βρίσκεται πλήρως μέσα στο καρυδάκι.
■ Πιέστε το διακόπτη-σκανδάλη μεταβλητής ταχύτητας 2 για να ενεργοποιήσετε το γαλλικό κλειδί κρούσης. Μόλις ο συνδετήρας χαλαρώσει, το εργαλείο θα σταματήσει να λειτουργεί. Αυτό το εργαλείο σάς επιτρέπει επίσης να συνεχίσετε να πιέζετε το διακόπτη-σκανδάλη για την αφαίρεση του παξιμαδιού από το μακρύ μπουλόνι, εάν είναι απαραίτητο.

Συντήρηση και φροντίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αφαιρείτε την μπαταρία πριν από την

εκτέλεση οποιασδήποτε εργασίας στο ηλεκτρικό εργαλείο.

Καθαρισμός

■ Καθαρίζετε τακτικά το ηλεκτρικό εργαλείο και το πλέγμα που υπάρχει μπροστά από τις οπές εξαερισμού. Η συχνότητα καθαρισμού εξαρτάται από το υλικό και τη διάρκεια χρήσης.
■ Καθαρίζετε τακτικά το εσωτερικό του περιβλήματος και του κινητήρα με ξηρό πεπιεσμένο αέρα.

Ανταλλακτικά και παρελκόμενα

Για άλλα παρελκόμενα, ειδικά για εργαλεία ή βοηθήματα στίλβωσης, ανατρέχετε στους καταλόγους των κατασκευαστών.

Σχεδιαγράμματα σε ανεπτυγμένη μορφή και λίστες ανταλλακτικών διατίθενται στον δικτυακό μας τόπο:

Πληροφορίες διάθεσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά ηλεκτρικά εργαλεία: – αφαιρώντας την μπαταρία στα ηλεκτρικά εργαλεία που λειτουργούν με μπαταρία.

Μόνο χώρες της ΕΕ Μην απορρίπτετε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!

Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωση της οδηγίας αυτής στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Ανάκτηση πρώτων υλών αντί για διάθεση απορριμμάτων.

Η συσκευή, τα παρελκόμενα και η συσκευασία πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Τα πλαστικά μέρη επισημαίνονται για ανακύκλωση ανάλογα με τον τύπο υλικού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην απορρίπτετε τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή σε νερό. Μην ανοίγετε τις άχρηστες μπαταρίες.

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την οδηγία 2006/66/ΕΚ, οι ελαττωματικές ή άδειες μπαταρίες πρέπει να ανακυκλώνονται.

i ΣΗΜΕΙΩΣΗ

Σας παρακαλούμε να ζητήσετε από το κατάστημα αγοράς να σας υποδείξει τους τρόπους διάθεσης!

C ∈-Δήλωση συμμόρφωσης

Δηλώνουμε με αποκλειστικά δική μας ευθύνη, ότι το προϊόν που περιγράφεται στην ενότητα «Τεχνικά χαρακτηριστικά» συμμορφώνεται με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα:

EN 62841 σύμφωνα με τις διατάξεις των οδηγιών 2014/30/ΕΕ, 2006/42/ΕΚ, και 2011/65/ΕΕ.

Υπαύθμώδοχιατεχνακόεξγνράφγραφα:

Αρμόδιοι για τα τεχνικά έγγραφα:

01.03.2025;

Ο κατασκευαστής και ο εκπρόσωπός του δεν ευθύνονται για καμία ζημιά ή απώλεια κέρδους λόγω της διακοπής επαγγελματικής δραστηριότητας, η οποία επήλθε λόγω του προϊόντος ή ενός άχρηστου προϊόντος. Ο κατασκευαστής και ο εκπρόσωπός του δεν ευθύνονται για καμία ζημιά που προκλήθηκε από ακατάλληλη χρήση του προϊόντος ή από τη χρήση του προϊόντος με προϊόντα άλλων κατασκευαστών.
