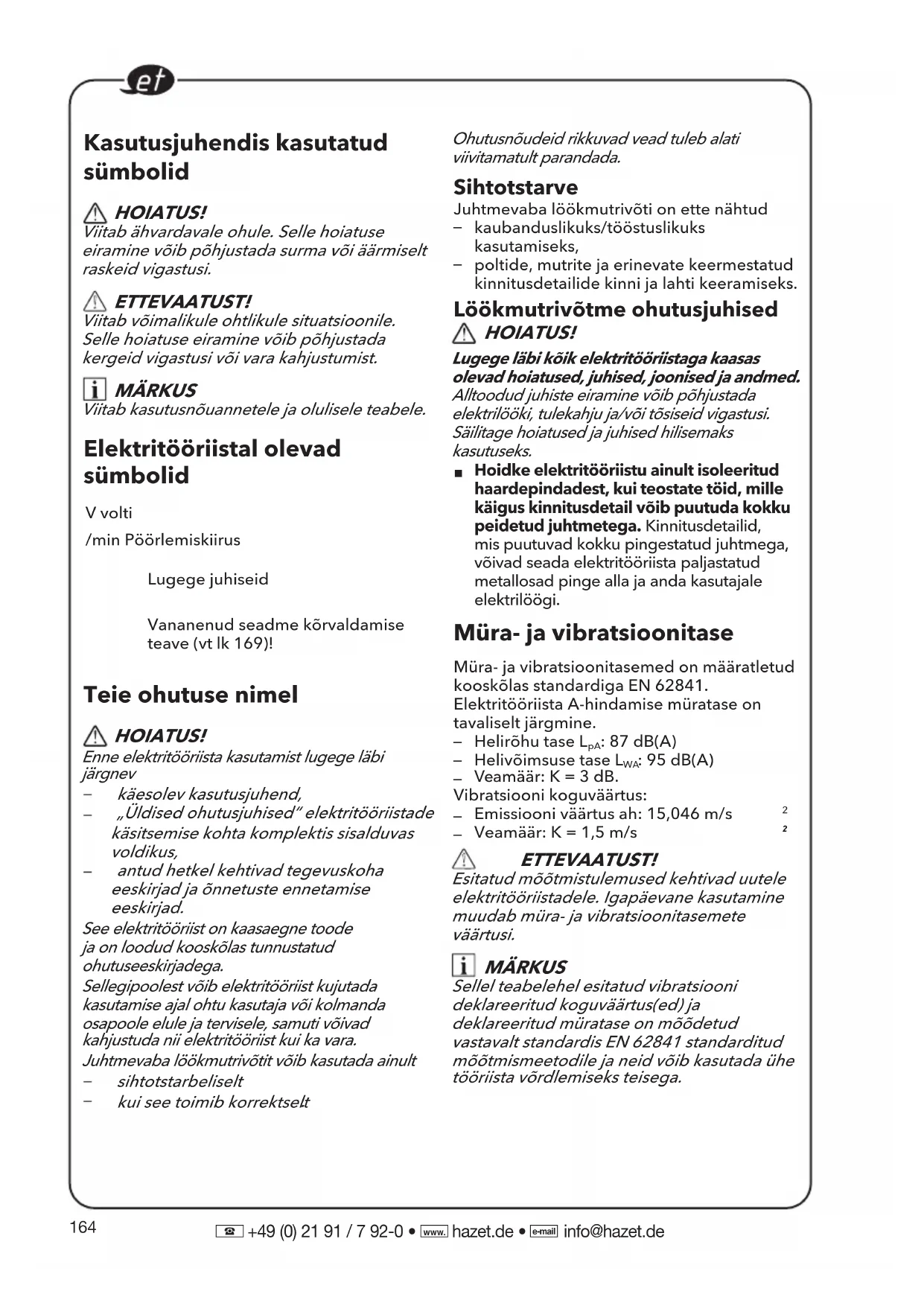

+49 (0) 21 91 / 7 92-0 • hazet.de • [e-mail] Kasutusjuhendis kasutatud sümbolid HOIATUS! Viitab ähvardavale ohule. Selle hoiatuse eiramine võib põhjustada surma või äärmiselt raskeid vigastusi. ETTEVAATUST! Viitab võimalikule ohtlikule situatsioonile. Selle hoiatuse eiramine võib põhjustada kergeid vigastusi või vara kahjustumist. MÄRKUS Viitab kasutusnõuannetele ja olulisele teabele. Elektritööriistal olevad sümbolid V volti/min PöörlemiskiirusLugege juhiseidVananenud seadme kõrvaldamise teave (vt lk 169)! Teie ohutuse nimel HOIATUS! Enne elektritööriista kasutamist lugege läbi järgnev käesolev kasutusjuhend, „Üldised ohutusjuhised“ elektritööriistade käsitsemise kohta komplektis sisalduvas voldikus, antud hetkel kehtivad tegevuskoha eeskirjad ja õnnetuste ennetamise eeskirjad. See elektritööriist on kaasaegne toode ja on loodud kooskõlas tunnustatud ohutuseeskirjadega. Sellegipoolest võib elektritööriist kujutada kasutamise ajal ohtu kasutaja või kolmanda osapoole elule ja tervisele, samuti võivad kahjustuda nii elektritööriist kui ka vara. Juhtmevaba löökmutrivõtit võib kasutada ainult sihtotstarbeliselt kui see toimib korrektselt

Ohutusnõudeid rikkuvad vead tuleb alati viivitamatult parandada. Sihtotstarve Juhtmevaba löökmutrivõti on ette nähtud kaubanduslikuks/tööstuslikukskasutamiseks, poltide, mutrite ja erinevate keermestatudkinnitusdetailide kinni ja lahti keeramiseks. Löökmutrivõtme ohutusjuhised HOIATUS! Lugege läbi kõik elektritööriistaga kaasas olevad hoiatused, juhised, joonised ja andmed. Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi. Säilitage hoiatused ja juhised hilisemaks kasutuseks.

Hoidke elektritööriistu ainult isoleeritud haardepindadest, kui teostate töid, mille käigus kinnitusdetail võib puutuda kokku peidetud juhtmetega. Kinnitusdetailid,mis puutuvad kokku pingestatud juhtmega, võivad seada elektritööriista paljastatud metallosad pinge alla ja anda kasutajale elektrilöögi. Müra- ja vibratsioonitase Müra- ja vibratsioonitasemed on määratletud kooskõlas standardiga EN62841. Elektritööriista A-hindamise müratase on tavaliselt järgmine. Helirõhu tase L : 87dB(A) Helivõimsuse tase L : 95dB(A) Veamäär: K = 3 dB.Vibratsiooni koguväärtus: Emissiooni väärtus ah: 15,046m/s

ETTEVAATUST! Esitatud mõõtmistulemused kehtivad uutele elektritööriistadele. Igapäevane kasutamine muudab müra- ja vibratsioonitasemete väärtusi. MÄRKUS Sellel teabelehel esitatud vibratsiooni deklareeritud koguväärtus(ed) ja deklareeritud müratase on mõõdetud vastavalt standardis EN 62841 standarditud mõõtmismeetodile ja neid võib kasutada ühe tööriista võrdlemiseks teisega.165

[e-mail] Seda võib kasutada kokkupuute esialgseks hindamiseks. Täpsustatud vibratsiooniheite tase kehtib tööriista peamise sihtotstarbe puhul.Kui aga tööriista kasutatakse muudes rakendustes, muude lõiketarvikutega või seda hooldatakse halvasti, võib vibratsiooni tase olla teistsugune.See võib kokkupuute taset kogu tööperioodi jooksul oluliselt suurendada.Vibratsiooniga kokkupuute taseme täpseks hindamiseks on vaja arvesse võtta ka aegu, mil tööriist on välja lülitatud või töötab, kuid seda tegelikult ei kasutata.See võib kokkupuute taset kogu tööperioodi jooksul oluliselt vähendada.Seadme kasutaja kaitsmiseks vibratsiooni mõjude eest määrake kindlaks täiendavad ohutusmeetmed, näiteks hooldage tööriista ja lõiketarvikuid, hoidke käed soojas, korraldage töögraafikuid. HOIATUS! Elektritööriista tegelikul kasutamisel tekkiv vibratsiooni- ja müratase võib esitatust erineda; turvalisuse eesmärgil peaks seadme kasutaja tegelikes kasutustingimustes kandma kindaid ja kuulmiskaitsmeid. ETTEVAATUST! Kandke kuulmiskaitsevahendeid, kui helirõhu tase ületab 85db(A). Tehnilised andmed TööriistTüüp LöökmutrivõtiNimipinge Vdc 18Tühikäigu kiirus/min 2700Maks. löögi-sagedusbpm 3750Maks. pöörde-momentNm 406Kaal vastavalt ”EPTA protseduurile 01/2003” (ilma akuta)kg 1.17Aku 18VKaal akukaal kg 0,4 0,7 Töötem-peratuur-10-40 ℃Hoiustamist-emperatuur< 50℃Laadimist-emperatuur4-40 ℃Laadur Ülevaade (vt. joon. A) Toote detailide nummerdus vastab jooniste lehel olevale seadme joonisele.1 1/2” nelikantülekanne2 Kiiruse reguleerimisega päästiklüliti3 Kiiruse reguleerimise paneel4 LED-tuli5 Pöörlemissuuna eelvaliku lüliti (edasisuund / keskmine lukustus / tagasisuund)6 Rihma kinnitusRandmepaela (ei kuulu komplekti) kinnitamiseks, et vähendada tööriista maha kukkumise ohtu.7 Vööklamber8 Ava9 Kinnituskruvi Kasutusjuhend HOIATUS! Enne elektritööriista hooldamist/seadistamist jne eemaldage sellelt aku. Enne elektritööriista sisselülitamist Võtke juhtmevaba löökmutrivõti pakendist välja ja veenduge, et osad ei oleks puudu ega kahjustunud. 9512-600 9500-025 9500-05 9500-025 9500-05 9500-18 / 9501-1018166

[e-mail] MÄRKUS Akud ei ole tarnimisel täielikult laetud. Enne esmakasutust laadige akud täiesti täis. Lugege laadija kasutusjuhendit. Aku paigaldamine/vahetamine

Suruge laetud aku elektritööriista sisse, kuni see klõpsatusega paika fikseerub (vt. joon. B).

Aku eemaldamiseks vajutage vabastusnuppu (1.) ja tõmmake aku välja (2.) (vt. joon. C). ETTEVAATUST! Kui seade ei ole kasutuses, siis tuleb aku klemme kaitsta. Lahtised metallesemed võivad klemme lühistada – plahvatuse ja tulekahju oht! Eemaldatav vööklamber Teie tööriistal on eemaldatav vööklamber 7, mida saab seadme mugavaks transportimiseks selle küljele kinnitada. Eemaldage seadmelt akuplokk. Joondage vööklambri sakk ja ava (7) tööriista põhjal oleva ava (8) ja keermestatud auguga (vt joon. D). Paigaldage kinnituskruvi (9) ja keerake see kruvikeeraja (ei sisaldu komplektis) abil kindlalt kinni. Rihma kinnitus

Rihma kinnitus 6 on mõeldud randmerihma (ei ole komplektis) kinnitamiseks, et vähendada tööriista mahakukutamise ohtu. Mässige rihm tööriista kandmise ajaks ümber oma käe (vt. joon. E). Paigaldage ja eemaldage löökpadrun (vt joon. F) ETTEVAATUST! Enne elektritööriista hooldamist/seadistamist jne viige pöörlemissuuna eelvaliku lüliti (5) keskmisesse asendisse. Veenduge enne löökpadruni paigaldamist, et löökpadrun ja kinnitusosa ei oleks kahjustunud.

Joondage löökpadruni neljakandiline otsik neljakandilise ajamiga (1) ja lükake löökpadrun nii kaugele kui võimalik neljakandilisele ajamile. Vajadusel koputage seda kergelt. Löökpadruni eemaldamiseks tõmmake see lihtsalt ära. HOIATUS! Löökpadrun võib pärast pikaajalist kasutamist olla kuum. Kasutage löökpadruni tööriistast eemaldamisel kaitsekindaid või laske löökpadrunil kõigepealt jahtuda. Pöörlemissuuna eelvalik (vt joonis

ETTEVAATUST! Muutke pöörlemissuunda vaid siis, kui elektritööriist on seiskunud. Viige suuna eelvaliku lüliti (5) soovitud asendisse. Poltide/mutrite pingutamiseks asetage suuna eelvaliku lüliti tööriista suhtes kõige vasakpoolsemasse serva. Poltide/mutrite vabastamiseks asetage suuna eelvaliku lüliti tööriista suhtes kõige paremasse serva. Asetage suuna eelvaliku lüliti asendisse „OFF“ (keskmine lukustus), et vähendada juhusliku käivitumise võimalust, kui seadet ei kasutata. MÄRKUS Löökmutrivõti ei tööta, kui pöörlemissuuna lüliti ei ole täielikult vasakule või paremale sisse lülitatud. HOIATUS! Aku-tööriistad on alati töövalmis. Seetõttu tuleb suuna eelvaliku lüliti alati keskasendisse lukustada, kui tööriista ei kasutata või kui seda enda kõrval kannate. Režiimi valik (vt joonist H) Teie tööriist on varustatud kiiruse juhtpaneeliga 3, mis asub tööriista jalal. See koosneb ajami juhtnupust, nupust “M” ja töörežiimide LED-indikaatoritest.Ajami juhtnuppu kasutatakse kolme režiimi vahel valimiseks, et reguleerida pöördemomenti, pöörlemiskiirust (RPM) ja löögisagedust (IPM). Režiimid 1, 2 ja 3 on ainsad režiimid, kus kiirust juhitakse muutuva kiirusega päästiklülitiga.Ajami juhtimisrežiimi valimiseks tehke järgmist. Esiteks kontrollige aktiivset režiimi. Vajutage otse ajami juhtnuppu, ilma päästiklülitit puudutamata. Režiimi numbri all olev LED-167

[e-mail] indikaator süttib, mis näitab aktiivse režiimi seadistust.

Kolme režiimi vahel liikumiseks vajutage korraks (vähem kui 0,5 sekundit) ajami juhtnuppu. Iga vajutus muudab pöördemomenti ühe taseme võrra. Lisateavet leiate allolevast diagrammist. „A“ on erirežiim, mis on mõeldud kasutamiseks nii poltide ja mutrite pingutamiseks ettepoole pöörlemissuunaga kui ka poltide ja mutrite lõdvendamiseks tagurpidi pöörlemissuuna korral.

Edasi: poldi automaatse seiskamise režiim; tööriist peatub pärast mitme löögi rakendamist, et vältida liiga tugevat kinnitamist.

Tagurpidi: poltide eemaldamise režiim; tööriist peatub automaatselt, kui ta on poldi/mutri lahti keeranud. Režiim „ “ on mõeldud kruvide kruvimiseks puitu. Nupu „M“ kasutamine Vajutage otse nuppu „M“, ilma päästiklülitit puudutamata. Süttib vastav näidutuli’, mis näitab aktiivse režiimi seadistust. Režiimide „A“ ja „ “ vahel liikumiseks vajutage kiiresti (vähem kui 0,5 sekundit) nuppu „M“. Iga vajutus muudab ühte režiimi. Lisateavet leiate allolevast diagrammist: Ettepoole pöörlemissuund Märgutuli juhtpaneelil Töörežiim Maksimaalne (IPM) (Lööki minutis) Rakendusala

Väikeste poltide ja mutrite täpne pingutamine. 2 2700 Mõõdukas pingutusmoment.

Suurendage oluliselt kruvimise kiirust kruvide keeramisel puitu. Tagurpidi pöörlemissuund Märgutuli juhtpaneelil Töörežiim Maksimaalne (IPM) (Lööki minutis) Rakendusala

Väikeste poltide ja mutrite täpne lõdvendamine.

Mõõdukas lõdvestusmoment.168

[e-mail] 3 3750Maksimaalne lõdvestusmoment. A / Lõdvendamine automaatse peatamisega. Suurendage puidukruvide lõdvendamisel oluliselt kruvimiskiirust. SEES; VÄLJAS HOIATUS! Ärge muutke tööriista töötamise ajal töörežiimi. Järsk pöördemomendi muutus võib põhjustada kontrolli kaotamise, mis võib põhjustada vigastusi või tööriista või tooriku kahjustamist. MÄRKUS Puidu tiheduste ja metalli tüüpide mitmekesisus võib lõpptulemust mõjutada Kasutaja peaks kasutusest lähtuvalt valima sobiva režiimi. MÄRKUS LED-indikaator lülitub välja umbes 1 minut pärast päästikulüliti vabastamist. MÄRKUS Kui tööriist järgmisel korral sisse lülitatakse, naaseb töörežiim eelmisele seadistusele. Elektritööriista sisselülitamine (vt. joon. I)

Elektritööriista sisselülitamiseks tehke järgmist.Vajutage päästiklülitit (2).Muutuva kiirusega päästiklüliti tagab tugevamal vajutamisel suurema kiiruse ja nõrgemal vajutamisel väiksema kiiruse. Elektritööriista väljalülitamiseks tehke järgmist Vabastage päästiklüliti

LED-tuli (vt joonist J) Vajutage 2 sekundi jooksul samaaegselt juhtnuppu "" ja nuppu " " kuni viis indikaatortuld vilkuma hakkavad – see näitab, et tööriist on töövalguse ereduse reguleerimise režiimis.Töövalguse heleduse reguleerimise režiimis muutub heledus järgmisele tasemele iga kord, kui vajutate päästikule, ja vaheldub kuue järgmise heleduse taseme vahel.1 23456Valgus väljasMadalaim KõrgeimTöövalgustuse heleduse reguleerimise režiimist väljumiseks vajutage ajami juhtnuppu või nuppu „M“. Kui 5 sekundi jooksul ei tehta ühtegi toimingut, väljub tööriist automaatselt heleduse reguleerimise režiimist.Järgmine kord, kui tööriist sisse lülitatakse, toimib mälufunktsioon ja tööriist naaseb viimasele töövalguse heleduse tasemele.Valgus kustub automaatselt umbes 10 sekundit pärast päästiklüliti vabastamist. Mutrite ja poltide pingutamine ja lõdvendamine (vt jooniseid K ja L) Mutrite ja poltide pingutamiseksKasutage mutrile või poldile sobivat kuuskantpadrunit. Valige sobiv töörežiim sõltuvalt poldi või mutri tüübist või suurusest. Enne töö alustamist tehke alati proovitöö, et määrata kindlaks poldi või mutri õige kinnitusaeg. Parima režiimivaliku kindlaksmääramiseks on soovitatav teha proovitöö vanamaterjaliga. Seadke suuna eelvaliku lüliti 5 ettepoole pöörlemissuuna seadistusele. Hoidke tööriista kindlalt kinni ja asetage padrun poldi või mutri kohale. Veenduge, et poldi või mutri pea oleks täielikult padruni sees.169

Vajutage löökmutrivõtme sisselülitamiseks muutuva kiirusega päästiklülitit 2. Alustage aeglaselt, suurendades kiirust, kui mutter või polt jookseb allapoole. Seadke mutter või polt kindlalt kinni, aeglustades tööriista tööd peatumiseni. Kui seda protseduuri ei järgita, võib tööriist end teie käest välja väänata, kui mutter või polt paigale jääb. Kinnitage polt või mutter õige pöördemomendiga. Pärast kinnitamist kontrollige alati pöördemomenti mutrivõtmega. Kui kinnitusdetailid on liiga pingul, vähendage löögiaega.MÄRKUS: Hoidke tööriista otse piki poldi või mutri telge. Liigne kinnitusmoment võib polti/mutrit või padrunit kahjustada.Mutrite ja poldide lõdvendamiseksKasutage mutrite ja poltide lõdvendamiseks olenevalt rakendusest kas režiimi 1, 2, 3 või režiimi „A“. Kui töötate oma pea kohal või töötate autorehvide kallal, on soovitatav kasutada selle töö tegemiseks režiimi „A“, et lõdvendatud kinnitusdetailid ei kukuks maha ega satuks kitsasse ruumi. Seadke suuna eelvaliku lüliti 5 tagurpidi pöörlemissuuna seadistusele. Hoidke tööriista kindlalt kinni ja asetage padrun poldi või mutri kohale. Veenduge, et poldi või mutri pea oleks täielikult padruni sees. Vajutage löökmutrivõtme sisselülitamiseks muutuva kiirusega päästiklülitit 2. Kui kinnitusdetail on lahti, peatub tööriist. See tööriist võimaldab vajaduse korral jätkata päästiklüliti vajutamist mutri eemaldamiseks pikalt poldilt. Hooldus HOIATUS! Enne elektritööriista hooldamist/seadistamist jne eemaldage sellelt aku. Puhastamine

Puhastage regulaarselt nii elektritööriista kui ka ventilatsiooniavade ees olevaid võresid. Puhastamise sagedus sõltub kasutatavast materjalist ja kasutusajast. Puhastage korpuse sisemust ja mootorit regulaarselt kuiva suruõhuga. Varuosad ja tarvikud Teavet teiste tarvikute, eriti tööriistade ja poleerimisabivahendite kohta leiate tootja kataloogidest.Suurendatud joonised ja varuosade nimekirjad on leitavad meie kodulehel: Kõrvaldamise teave HOIATUS! Muutke kasutuskõlbmatu elektritööriist mittekasutatavaks: aku toimel töötava elektritööriista puhul eemaldage aku. Ainult EL riikidele:Ärge visake elektritööriistu olmeprügi hulka!Kooskõlas Euroopa Liidu elektri- ja elektroonikaseadmetest tekkinud jäätmete direktiivi (WEEE) 2012/19/EL nõuetega ning vastavalt kohalikule seadusandlusele tuleb elektritööriistad eraldi koguda ja keskkonnasäästlikul viisil ümber töödelda.Toormaterjali utiliseerimine äraviskamise asemel.Seade, tarvikud ja pakend tuleb keskkonnasäästlikul viisil ümber töödelda. Plastosad tuleb töödelda ümber vastavalt materjali tüübile. HOIATUS! Ärge visake akusid olmeprügi hulka, tulle ega vette. Ärge avage kasutatud akusid/ patareisid. Ainult ELi riikidele:kooskõlas direktiivi 2006/66/EÜ nõuetega tuleb defektsed või kasutatud akud ümber töödelda. MÄRKUS Palun uurige kõrvaldamise teavet oma edasimüüjalt!170

[e-mail] -Vastavusdeklaratsioon Me kinnitame, tootja ainuvastutusel, et jaotises „Tehnilised andmed“ kirjeldatud toode on kooskõlas järgnevate standardite või normatiivsete dokumentidega: EN 62841 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega. Vastutusest lahtiütlemine Tootja ja tootja esindajad ei vastuta kahjustuste ning saamatajäänud tulu eest, mis on põhjustatud tootest või kasutuskõlbmatust tootest tingitud tööseisakutest. Tootja ja tootja esindajad ei vastuta kahjustuste eest, mis on põhjustatud toote väärkasutusest või toote kasutamisest koos teiste tootjate toodetega. Tehnilise dokumentatsiooni eest vastutab: HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofstraße 25 - 29 42857 Remscheid GERMANY i.V. Volker Grünberg Head of Quality Department (QD)
