LIETOŠANAS INSTRUKCIJA 9512600 Hazet

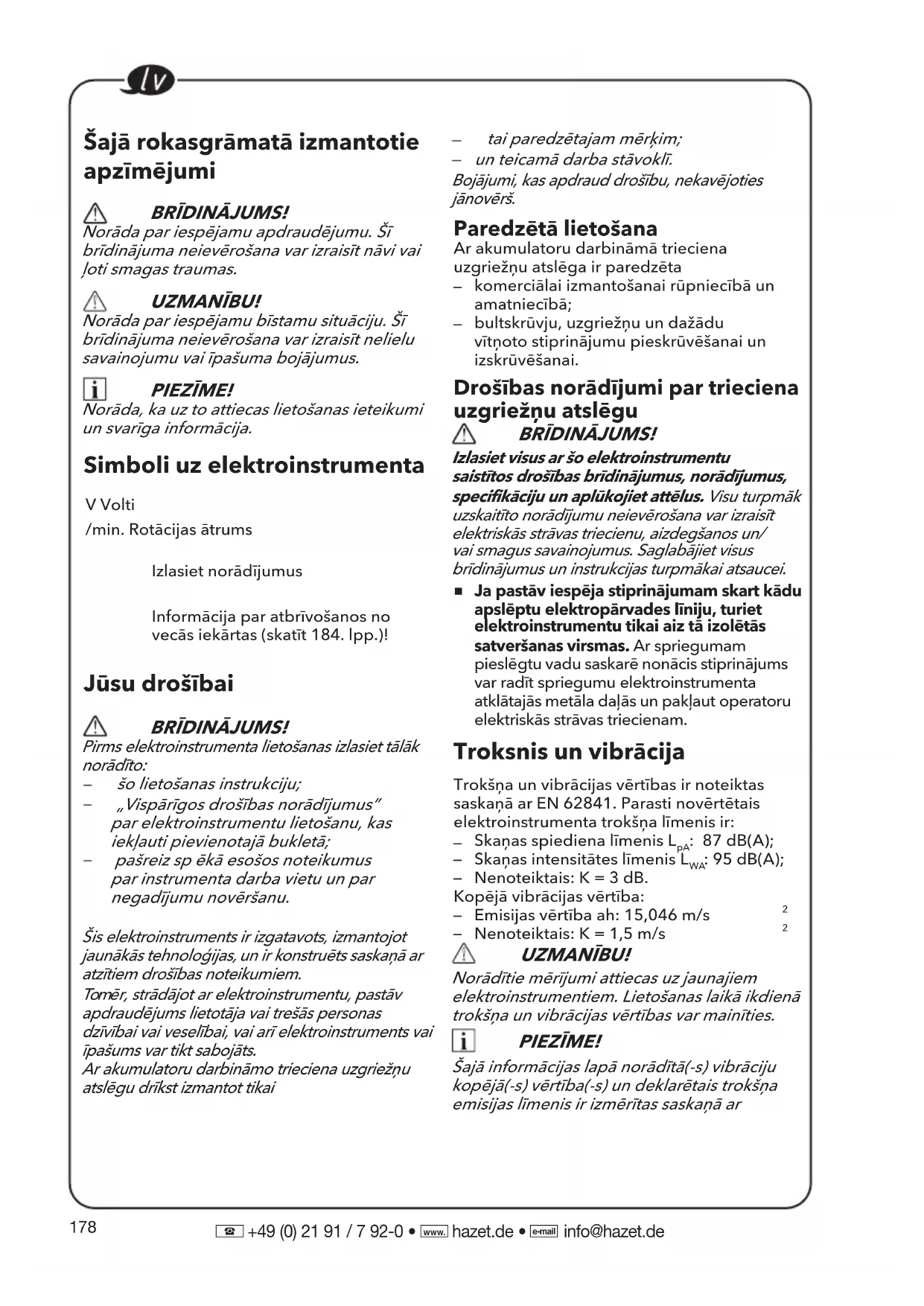

+49 (0) 21 91 / 7 92-0 • hazet.de • [e-mail] Šajā rokasgrāmatā izmantotie apzīmējumi BRĪDINĀJUMS! Norāda par iespējamu apdraudējumu. Šī brīdinājuma neievērošana var izraisīt nāvi vai ļoti smagas traumas. UZMANĪBU! Norāda par iespējamu bīstamu situāciju. Šī brīdinājuma neievērošana var izraisīt nelielu savainojumu vai īpašuma bojājumus. PIEZĪME! Norāda, ka uz to attiecas lietošanas ieteikumi un svarīga informācija. Simboli uz elektroinstrumenta V Volti/min. Rotācijas ātrumsIzlasiet norādījumusInformācija par atbrīvošanos no vecās iekārtas (skatīt 184. lpp.)! Jūsu drošībai BRĪDINĀJUMS! Pirms elektroinstrumenta lietošanas izlasiet tālāk norādīto: šo lietošanas instrukciju; „Vispārīgos drošības norādījumus” par elektroinstrumentu lietošanu, kas iekļauti pievienotajā bukletā; pašreiz sp ēkā esošos noteikumus par instrumenta darba vietu un par negadījumu novēršanu. Šis elektroinstruments ir izgatavots, izmantojot jaunākās tehnoloģijas, un ir konstruēts saskaņā ar atzītiem drošības noteikumiem. Tomēr, strādājot ar elektroinstrumentu, pastāv apdraudējums lietotāja vai trešās personas dzīvībai vai veselībai, vai arī elektroinstruments vai īpašums var tikt sabojāts. Ar akumulatoru darbināmo trieciena uzgriežņu atslēgu drīkst izmantot tikai tai paredzētajam mērķim; un teicamā darba stāvoklī. Bojājumi, kas apdraud drošību, nekavējoties jānovērš. Paredzētā lietošana Ar akumulatoru darbināmā trieciena uzgriežņu atslēga ir paredzēta komerciālai izmantošanai rūpniecībā unamatniecībā; bultskrūvju, uzgriežņu un dažāduvītņoto stiprinājumu pieskrūvēšanai unizskrūvēšanai. Drošības norādījumi par trieciena uzgriežņu atslēgu BRĪDINĀJUMS! Izlasiet visus ar šo elektroinstrumentu saistītos drošības brīdinājumus, norādījumus, specifikāciju un aplūkojiet attēlus. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/ vai smagus savainojumus. Saglabājiet visus brīdinājumus un instrukcijas turpmākai atsaucei.

Ja pastāv iespēja stiprinājumam skart kādu apslēptu elektropārvades līniju, turiet elektroinstrumentu tikai aiz tā izolētās satveršanas virsmas. Ar spriegumam pieslēgtu vadu saskarē nonācis stiprinājums var radīt spriegumu elektroinstrumenta atklātajās metāla daļās un pakļaut operatoru elektriskās strāvas triecienam. Troksnis un vibrācija Trokšņa un vibrācijas vērtības ir noteiktas saskaņā ar EN 62841. Parasti novērtētais elektroinstrumenta trokšņa līmenis ir: Skaņas spiediena līmenis L : 87 dB(A); Skaņas intensitātes līmenis L : 95 dB(A); Nenoteiktais: K = 3 dB.Kopējā vibrācijas vērtība: Emisijas vērtība ah: 15,046 m/s

UZMANĪBU! Norādītie mērījumi attiecas uz jaunajiem elektroinstrumentiem. Lietošanas laikā ikdienā trokšņa un vibrācijas vērtības var mainīties. PIEZĪME! Šajā informācijas lapā norādītā(-s) vibrāciju kopējā(-s) vērtība(-s) un deklarētais trokšņa emisijas līmenis ir izmērītas saskaņā ar179

[e-mail] standarta mērījumu metodi, kas norādīta EN 62841, un vērtības var izmantot viena instrumenta salīdzināšanai ar citu. Tās var arī lietot iepriekšējai vibrāciju iedarbības novērtēšanai. Norādītais vibrācijas emisijas līmenis atspoguļo vērtības instrumenta galveno pielietojuma veidu laikā.Tomēr, ja instruments tiek izmantots citiem mērķiem un kopā ar atšķirīgiem piederumiem vai nepietiekami koptiem piederumiem, vibrācijas emisijas līmenis var atšķirties.Tas var ievērojami palielināt iedarbības līmeni visā kopējā darbības periodā. Lai precīzi novērtētu vibrācijas iedarbības līmeni, jāņem vērā arī laiku, kad instruments ir izslēgts vai darbojas, bet faktiski netiek pielietots.Tas var ievērojami samazināt iedarbības līmeni visā kopējā darbības periodā.Noskaidrojiet, kādi vēl drošības pasākumi pastāv, lai aizsargātu operatoru no vibrācijas radītajām sekām, piemēram, saistībā ar instrumenta un piederumu uzturēšanu, siltuma uzturēšanu rokām un darba modeļa izstrādi. BRĪDINĀJUMS! Vibrāciju un trokšņa emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atšķirties no deklarētās vērtības, kādā instruments tiek lietots; lai pasargātu lietotāju, tam ir jāvalkā cimdi un dzirdes aizsarglīdzekļi atbilstoši faktiskajiem darba apstākļiem. UZMANĪBU! Ja skaņas spiediens pārsniedz 85 dB(A), lietojiet ausu aizsardzības līdzekļus. Tehniskie dati InstrumentsVeidsTrieciena uzgriežņu atslēgaNominālais spriegumsVdc 18Ātrums bez slodzes/min. 2700Maks. trieciena ātrumssitieni/ min

0,4 0,7 Darba temperatūra-10-40℃Uzglabāšanas temperatūra< 50℃Uzlādes temperatūra4-40℃Lādētājs Pārskats (skatīt A attēlu) Produkta funkcijām norādītie cipari atbilst mašīnas ilustrācijā norādītajiem cipariem.1 1/2” četrkantainais uzgalis2 Ātruma pārslēgšanas slēdzis3 Ātruma regulēšanas panelis4 LED apgaismojums5 Virziena pārslēgšanas slēdzis (uz priekšu/centrālā bloķēšana/atpakaļ)6 Saites fiksatorsPlaukstas locītavas saites piestiprināšanai (nav iekļauta komplektā), lai samazinātu iespējamību nomest zemē instrumentu.7 Siksnas stiprinājums8 Atvere9 Stiprinājuma skrūve Lietošanas instrukcija BRĪDINĀJUMS! Pirms uzsākat darbu ar elektroinstrumentu izņemiet akumulatoru. 9512-600 9500-025 9500-05 9500-025 9500-05 9500-18 / 9501-1018180

[e-mail] Pirms elektroinstrumenta ieslēgšanas Izpakojiet ar akumulatoru darbināmo trieciena uzgriežņu atslēgy un pārbaudiet, vai tai netrūkst kādas daļas un vai tās nav bojātas. PIEZĪME! Piegādes brīdī akumulatori nav pilnībā uzlādēti. Pirms pirmās lietošanas reizes akumulatori ir jāuzlādē pilnībā. Skatiet lādētāja lietošanas instrukciju. Akumulatora ievietošana/ nomaiņa

Iespiediet uzlādētu akumulatoru elektroinstrumenta akumulatora nodalījumā, līdz tas nofiksējas ar „klikšķa” skaņu (skatīt B attēlu). Akumulatoru izņem, nospiežot atbrīvošanas pogu (1.) un pēc tam izvelkot no nodalījuma (2.). (Skatīt C attēlu). UZMANĪBU! Kad instruments netiek lietots, aizsargājiet akumulatora kontaktus. Tuvumā esošas metāliskas detaļas var radīt īssavienojumu kontaktos; pastāv sprādziena un aizdegšanās draudi! Noņemamams siksnes stiprinājums Instruments ir aprīkots ar noņemamu siksnas stiprinājumu 7, kuru var novietot instrumenta pusē ērtākai transportēšanai. Izņemiet no instrumenta akumulatoru bloku. Salāgojiet izcilni un siksnas stiprinājuma 7 caurumiņu ar atveri 8 un attiecīgi vītņotocaurumiņu instrumenta pamatnē (skatīt D att.). Ielieciet stiprinājuma skrūvi 9 un stingri pievelciet to ar skrūvgriezi (nav iekļauts komplektā). Saites fiksators

Saites fiksators 6 paredzēts plaukstas locītavas saites piestiprināšanai (nav iekļauta komplektā), lai samazinātu iespējamību nomest zemē instrumentu. Pārnēsājot instrumentu, aptiniet saiti ap savu roku (skatīt E attēlu). Uzstādiet un noņemiet triecienligzdu (skat. F attēlu). UZMANĪBU! Pirms jebkādu darbu veikšanas ar elektroinstrumentu, pārslēdziet virziena izvēles slēdzi 5 vidējā pozīcijā. Pirms triecienligzdas uzstādīšanas pārliecinieties, ka triecienligzda un stiprinājuma daļa nav bojāta. Salāgojiet triecienligzdas kvadrātveida daļuar kvadrātveida skrūvgriezi 1 un uzspiediet triecienligzdu uz kvadrātveida skrūvgrieža, cik tālu vien tas ir iespējams. Ja nepieciešams, viegli piesitiet. Lai noņemtu triecienligzdu, vienkārši izņemiet to. BRĪDINĀJUMS! Pēc ilgstošas lietošanas triecienligzda var sakarst. Triecienligzdas izņemšanas laikā no instrumenta izmantojiet aizsargcimdus vai vispirms ļaujiet triecienligzdai atdzist. Virziena izvēle (skatīt G attēlu) UZMANĪBU! Veiciet rotācijas virziena maiņu tikai tad, kad elektroinstruments ir pārstājis darboties. Pārvietojiet virziena izvēles slēdzi5 vajadzīgajā pozīcijā: Novietojiet virziena izvēles slēdzi instrumenta kreisajā pusē, lai iedzītu skrūves vai pieskrūvētu skrūves/uzgriežņus

Novietojiet virziena izvēles slēdziinstrumenta tālākajā labajā pusē, lai atskrūvētu bultskrūves/uzgriežņus.

Lai samazinātu nejaušas ieslēgšanāsiespējamību, kad instruments netiek izmantots, ieslēdziet virziena izvēles slēdzi izslēgtā pozīcijā „OFF” (centrālā bloķēšana). PIEZĪME! Trieciena uzgriežņu atslēga darbosies tikai tad, ja virziena izvēles slēdzis būs pilnībā ieslēgts pa kreisi vai pa labi. BRĪDINĀJUMS! Ar akumulatoru darbināmās iekārtas vienmēr ir darba stāvoklī. Tāpēc virziena izvēles slēdzim vienmēr jābūt bloķētam centra pozīcijā, kad instrumentu nelietojat vai pārnēsājat.181

[e-mail] Režīma izvēle (sk. H attēlu) Instruments ir aprīkots ar ātruma vadības paneli 3, kas atrodas instrumenta pamatnē. Panelī ir piedziņas vadības poga, poga „M” un LED indikatori darbības režīmiem. Skrūvju iedzīšanas regulēšanas pogu izmanto, lai izvēlētos vienu no trim režīmiem, lai pielāgotu griezes momenta, griešanās ātruma (RPM) un trieciena ātruma (IPM) iestatījumu atbilstoši pielietojumam. Režīmi 1, 2 un 3 ir vienīgie režīmi, kuros ātrumu regulē ar ātruma regulēšanas slēdzi. Lai izvēlētos skrūvju iedzīšanas regulēšanas režīmu:

Vispirms pārbaudiet aktīvo režīmu. Nospiediet piedziņas vadības pogu, nepieskaroties aktivizēšanas slēdzim. LED indikators zem režīma numura iedegsies, norādot uz aktīvā režīma iestatījumu.

Īsi nospiediet skrūvju iedzīšanas regulēšanas pogu (mazāk nekā 0,5 sekundes), lai pārslēgtu kādu no 3 režīmiem. Katrā nospiešanas reizē mainās viens griezes momenta līmenis. Plašāku informāciju apskatiet zemāk redzamajā tabulā. „A” ir īpašs režīms, kas ir paredzēts izmantošanai gan bultskrūvju vai uzgriežņu pievilkšanai, pagriežot uz priekšu, gan arī bultskrūvju vai uzgriežņu izskrūvēšanai, pagriežot atpakaļgaitā, reversajā režīmā.

Uz priekšu: bultskrūvju automātiskās apturēšanas režīms; instruments apstājas pēc vairāku triecienu izdarīšanas, lai izvairītos no pārāk stingras pieskrūvēšanas.

Reversais režīms: bultskrūvju izskrūvēšanas režīms; instruments automātiski apstājas, tiklīdz tas ir atskrūvējis blutskrūvi/uzgriezni.

” režīms ir paredzēts skrūvju iedzīšanai kokmateriālā. Pogas „M” lietošana: Nospiediet pogu „M”, nepieskaroties aktivizēšanas slēdzim. Iedegsies attiecīgā indikatora gaisma, kas norādīs, kurš režīms ir aktivizēts. Īsi nospiediet pogu „M” (mazāk nekā 0,5 sekundes), lai pārslēgtu „A” vai „

režīmu. Katrā nospiešanas reizē tiek ieslēgts viens režīms. Plašāku informāciju apskatiet zemāk redzamajā tabulā: Griešanās uz priekšu: Indikatora gaisma uz vadības paneļa Darbības režīms Maksimālais IPM (Triecieni minūtē) Pielietojums

Precīza mazo bultskrūvju un uzgriežņu pievilkšana.

Vidēji stingras pievilkšanas griezes moments.

Maksimālais stingras pievilkšanas griezes moments. A / Pievilkšana ar automātisku apstāšanos.

Dzenot skrūves kokmateriālā, ievērojami jāpalielina skrūvēšanas ātrums.182

[e-mail] Reversā rotācija:Indikatora gaisma uz vadības paneļaDarbības režīmsMaksimālais IPM (Triecieni minūtē)Pielietojums1 1000Precīza mazu bultskrūvju un uzgriežņu izskrūvēšana

Vidēji stingras izskrūvēšanas griezes moments.3 3750Maksimāli stingras izskrūvēšanas griezes moments. A / Izskrūvēšana ar automātisku apstāšanos. Izskrūvējot skrūves no kokmateriāla, ievērojami jāpalielina skrūvēšanas ātrums. Ieslēgšana; Izslēgšana BRĪDINĀJUMS! Nemainiet darbības režīmu ieslēgta instrumenta laikā. Pēkšņa griezes momenta maiņa var izraisīt vadības zaudēšanu pār instrumentu, izraisot iespējamas traumas vai instrumenta vai sagataves bojājumus. PIEZĪME! Gala rezultāts var būt atšķirīgs atkarībā no koksnes blīvuma un metāla materiāla. Lietotājam ir jāizvēlas atbilstošs režīms, pamatojoties uz pielietojuma veidu. PIEZĪME! LED indikators izslēdzas apmēram 1 min. pēc aktivizēšanas slēdža atlaišanas. PIEZĪME! Ieslēdzot instrumentu nākamajā reizē, darbības režīms pāriet atpakaļ uz iepriekšējo iestatījumu. Elektroinstrumenta ieslēgšana (skatīt I attēlu)

Lai elektroinstrumentu ieslēgtu:Nospiediet pārslēgšanas slēdzi2.Nospiežot aktivizēšanas slēdzi stiprāk, ātrumaregulēšanas slēdzis ieslēdz lielāku ātrumu, savukārt, nospiežot aktivizēšanas slēdzi vājāk, ātrums tiek samazināts. Lai elektroinstrumentu izslēgtu:atlaidiet pārslēgšanas slēdzi. LED apgaismojums (skatīt J attēlu) 2 sekundes turiet nospiestu gan "piedziņas vadības pogu ", gan "M " pogu, līdz sāk mirgot visas piecas indikatora lampiņas, kas norāda, ka instruments ir pārgājis darba gaismas spilgtuma regulēšanas režīmā.Katru reizi, kad darba apgaismojuma spilgtuma regulēšanas režīmā nospiež aktivizēšanas slēdzi, spilgtuma līmenis pāriet uz nākamo līmeni no sešiem spilgtuma līmeņiem.1 23456Apgais-mojums izslēgtsZemākais AugstākaisLai izietu no darba apgaismojuma spilgtuma regulēšanas režīma, nospiediet piedziņas vadības pogu vai pogu „M”. Ja 5 sekunžu laikā netiek veikta neviena darbība, instruments automātiski iziet no spilgtuma regulēšanas režīma.183

[e-mail] Nākamajā reizē, ieslēdzot instrumentu, atmiņas funkcija atgriezīsies uz pēdējo darba apgaismojuma spilgtuma līmeni.Apgaismojums automātiski izslēgsies aptuveni 10 sekundes pēc aktivizēšanas slēdža atlaišanas. Skrūvju, uzgriežņu un bultskrūvju pieskrūvēšana un izskrūvēšana (skatīt K attēlu) Lai pievilktu uzgriežņus un bultskrūvesIzmantojiet sešstūrveida ligzdu, kas atbilst uzgrieznim vai bultskrūvei. Atkarībā no bultskrūves un uzgriežņa veida vai izmēra izvēlieties atbilstošu darbības režīmu. Pirms darba uzsākšanas vienmēr pārbaudiet, lai noteiktu bultskrūves vai uzgriežņa pareizo nostiprināšanas laiku. Lai noskaidrotu, kurš režīms ir vispiemērotākais, ieteicams izmēģināt iedzīt skrūvi kādā nederīgā materiālā.

Pārslēdziet virziena izvēles slēdzi 5 uz priekšu. Stingri turiet instrumentu un uzlieciet ligzdu uz bultskrūves vai uzgriežņa. Pārliecinieties, viu bultskrūves galviņa vai uzgrieznis ir pilnībā ievietots ligzdā. Lai iedarbinātu trieciena uzgriežņu atslēgu, nospiediet ātruma pārslēgšanas slēdzi 2. Sāciet lēnām un palieliniet ātrumu, kad uzgrieznis vai bultskrūve tiek iedzīta virsmā. Uzgriezni vai bultskrūvi stingri nostiprina, palēninot instrumentu līdz apstāšanās vietai. Pretējā gadījumā instruments tiks pakļauts griezes momentam vai sāks griezties plaukstā, nofiksējot uzgriezni vai bultskrūvi. Pievelciet bultskrūvi vai uzgriezni ar atbilstošu griezes momentu.

Pēc pievilkšanas vienmēr pārbaudiet griezes momentu ar dinamometrisko atslēgu. Ja bultskrūve vai uzgrieznis ir pārāk stingri pievilkti, samaziniet trieciena laiku.PIEZĪME! Turiet instrumentu taisni gar skrūves vai uzgriežņa asi. Pārāk liels pievilkšanas griezes moments var sabojāt bultskrūvi/galviņu vai ligzdu. Lai atskrūvētu uzgriežņus un bultskrūvesAtkarībā no pielietojuma uzgriežņu un bultskrūvju izskrūvēšanai izmantojiet 1., 2., 3. vai „A” režīmu. Lai izskrūvētais stiprinājums, strādājot līmenī virs galvas vai pie automašīnas riepām, nenokristu zemē vai neiekristu kādā šaurā vietā, šim darbam ieteicams izmantot „A” režīmu.

Pārslēdziet virziena izvēles slēdzi 5 atpakaļgaitā. Stingri turiet instrumentu un uzlieciet ligzdu uz bultskrūves vai uzgriežņa. Pārliecinieties, viu bultskrūves galviņa vai uzgrieznis ir pilnībā ievietots ligzdā. Lai iedarbinātu trieciena uzgriežņu atslēgu, nospiediet ātruma pārslēgšanas slēdzi 2. Tiklīdz stiprinājums ir atskrūvēts, instruments pārtrauc darboties. Turot nospiestu slēdzi, šis instruments ļauj arī vajadzības gadījumā izņemtu uzgriezni no garās skrūves

Apkope un tīrīšana BRĪDINĀJUMS! Pirms uzsākat darbu ar elektroinstrumentu izņemiet akumulatoru. Tīrīšana

Regulāri iztīriet elektroinstrumentu un ventilācijas atveru sietiņu. Tīrīšanas biežums ir atkarīgs no izmantotā materiāla un lietošanas ilguma. Regulāri izpūtiet korpusa iekšpusi un motoru ar sausu saspiesto gaisu. Rezerves daļas un piederumi Informācija par citiem piederumiem, jo īpaši instrumentiem un pulēšanas palīglīdzekļiem, pieejama ražotāja katalogos.Pilnus rasējumus un rezerves daļu sarakstus var aplūkot mūsu mājas lapā:184

[e-mail] Informācija par atbrīvošanos no vecās iekārtas BRĪDINĀJUMS! Deaktivizējiet nolietotus elektroinstrumentus: izņemiet no akumulatora elektroinstrumentiem akumulatoru. Tikai ES valstisNeizmetiet elektroinstrumentus mājsaimniecības atkritumos!Saskaņā ar Eiropas Savienības Direktīvu Nr.2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem un to īstenojošiem aktiem valsts tiesību sistēmā vairs nelietojami elektroinstrumenti jāsavāc atsevišķi un jānodod videi nekaitīgai otrreizējai pārstrādei. Neiznīciniet izejvielas — tā vietā nogādājiet uz otrreizējo pārstrādes punktu. Mašīna, piederumi un iepakojums ir jāpārstrādā videi nekaitīgā veidā. Otrreizējai pārstrādei paredzētās plastmasas daļas ir apzīmētas ar speciālu otrreizējās pārstrādes simbolu. BRĪDINĀJUMS! Neizmetiet akumulatorus sadzīves atkritumos, ugunī vai ūdenī. Nemēģiniet atvērt izlietotos akumulatorus. Tikai ES valstīm:Saskaņā ar Direktīvu Nr. 2006/66/EK bojātie vai izlietotie akumulatori ir jāpārstrādā. PIEZĪME! Lūdzu, jautājiet savam izplatītājam par utilizācijas iespējām! -Atbilstības deklarācija Mēs, uzņemoties pilnu atbildību, apliecinām, ka sadaļā „Tehniskās specifikācijas” aprakstītais produkts atbilst šādiem standartiem vai normatīvajiem dokumentiem:EN 62841 saskaņā ar Direktīvas Nr. 2014/30/ES, 2006/42/EK, 2011/65/ES noteikumiem. Atbrīvojums no atbildības Ražotājs un viņa pārstāvis nav atbildīgi par jebkādu kaitējumu un zaudēto peļņu, ko izraisījis pārtraukums uzņēmējdarbībā sakarā ar produkta lietošanu vai nelietojamību.Ražotājs un viņa pārstāvis nav atbildīgi par jebkādiem bojājumiem, kas radušies nepareizas produkta izmantošanas rezultātā vai izmantojot produktu kopā ar citu ražotāju izstrādājumiem. Par tehnisko dokumentāciju atbildīgais: HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofstraße 25 - 29 42857 Remscheid GERMANY i.V. Volker Grünberg Head of Quality Department (QD)
