Typ produktu	Bezdrôtová rázová uťahovačka
Značka	Hazet
Model	9512600
Menovité napätie	18 V CC
Voľnobežné otáčky	2700 /min
Max. frekvencia príklepov	3750 úderov/min
Max. krútiaci moment	406 Nm
Unášač	1/2 palca
Hmotnosť (bez batérie)	1,17 kg
Hmotnosť batérie (podľa modelu)	0,4 kg (9500-025) alebo 0,7 kg (9500-05)
Prevádzková teplota	-10 až 40 °C
Skladovacia teplota	< 50 °C
Teplota nabíjania	4 až 40 °C
Kompatibilná batéria	18 V, modely 9500-025 a 9500-05
Kompatibilná nabíjačka	9500-18 / 9501-1018
Prevádzkové režimy	3 režimy (premenlivá rýchlosť) + režim A (automatické zastavenie) + režim drevo
LED lampa	Áno, 6 úrovní nastaviteľného jasu
Klip na opasok	Odmerný
Uchytenie remienka na ruku	Áno
Smer otáčania	Obrátený (dopredu/dozadu) s centrálnym zámkom
Hladina akustického tlaku	87 dB(A)
Hladina akustického výkonu	95 dB(A)
Celková hodnota vibrácií	15,046 m/s² (neistota K=1,5)
Určenie použitia	Komerčné priemyselné
Údržba	Pravidelne čistite vetracie otvory suchým stlačeným vzduchom

Často kladené otázky - 9512600 Hazet

Ako zmeniť smer otáčania?

Použite tlačidlo voľby smeru otáčania (5) umiestnené nad spúšťou. Zatlačte ho úplne doľava pre chod vpred (uťahovanie), doprava pre chod vzad (povoľovanie), alebo do stredovej polohy pre uzamknutie nástroja. Nikdy nemeňte smer, keď je nástroj v chode.

Ako nastaviť rýchlosť?

Uťahovačka je vybavená spúšťou s premenlivou rýchlosťou: čím silnejšie stlačíte, tým vyššia rýchlosť. Môžete tiež zvoliť režim chodu (1, 2, 3) pomocou ovládacieho tlačidla na paneli riadenia rýchlosti (3) na nastavenie krútiaceho momentu a frekvencie príklepov.

Ako používať režim automatického zastavenia?

Režim 'A' (automatické zastavenie) je určený na uťahovanie alebo povoľovanie spojovacích prvkov, pričom sa zastaví po určitom počte úderov. Ak ho chcete aktivovať, krátko stlačte tlačidlo 'M', kým sa nerozsvieti kontrolka 'A'. Pri chode vpred sa nástroj zastaví po utiahnutí; pri chode vzad sa zastaví hneď, ako je upevňovací prvok uvoľnený.

Ako nainštalovať klip na opasok?

Najprv vyberte batériu. Zarovnajte klip na opasok (7) s otvorom (8) a závitovou dierou na spodnej časti nástroja. Vložte upevňovaciu skrutku (9) a pevne ju utiahnite skrutkovačom (nie je súčasťou balenia). Klip možno umiestniť na ktorúkoľvek stranu podľa vášho výberu.

Ako nastaviť jas LED lampy?

Súčasne stlačte ovládacie tlačidlo a tlačidlo 'M' na 2 sekundy, kým nezačnú blikať všetky päť kontroliek. Potom stlačte spúšť pre prechádzanie 6 úrovňami jasu (od vypnutého po maximum). Stlačte ovládacie tlačidlo alebo 'M' pre opustenie nastavovacieho režimu.

Ktoré batérie sú kompatibilné?

Nástroj pracuje s batériami Hazet 18 V modelov 9500-025 (hmotnosť 0,4 kg) a 9500-05 (hmotnosť 0,7 kg). Na zaistenie bezpečnosti a výkonu používajte výhradne batérie Hazet.

Aký je maximálny krútiaci moment?

Maximálny krútiaci moment uťahovačky Hazet 9512600 je 406 Nm, čo umožňuje uťahovať a povoľovať veľké skrutky a matice v priemyselných aplikáciách.

Ako čistiť nástroj?

Pred čistením vždy vyberte batériu. Pravidelne čistite nástroj a mriežky vetracích otvorov suchou handričkou alebo suchým stlačeným vzduchom. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky. Pravidelná údržba predlžuje životnosť.

Môžem používať štandardné nástrčné kľúče?

Áno, uťahovačka je vybavená unášačom 1/2 palca (12,7 mm) kompatibilným so štandardnými rázovými nástrčnými kľúčmi tejto veľkosti. Pred použitím sa uistite, že je nástrčný kľúč v dobrom stave.

Čo robiť v prípade prehriatia?

Ak sa nástroj prehreje, uvoľnite spúšť a nechajte ho vychladnúť pred pokračovaním. Vyhnite sa dlhodobému používaniu pri maximálnom krútiacom momente. Skontrolujte, či nie sú vetracie otvory upchaté. V prípade opakovaného prehrievania kontaktujte autorizovaný servis.

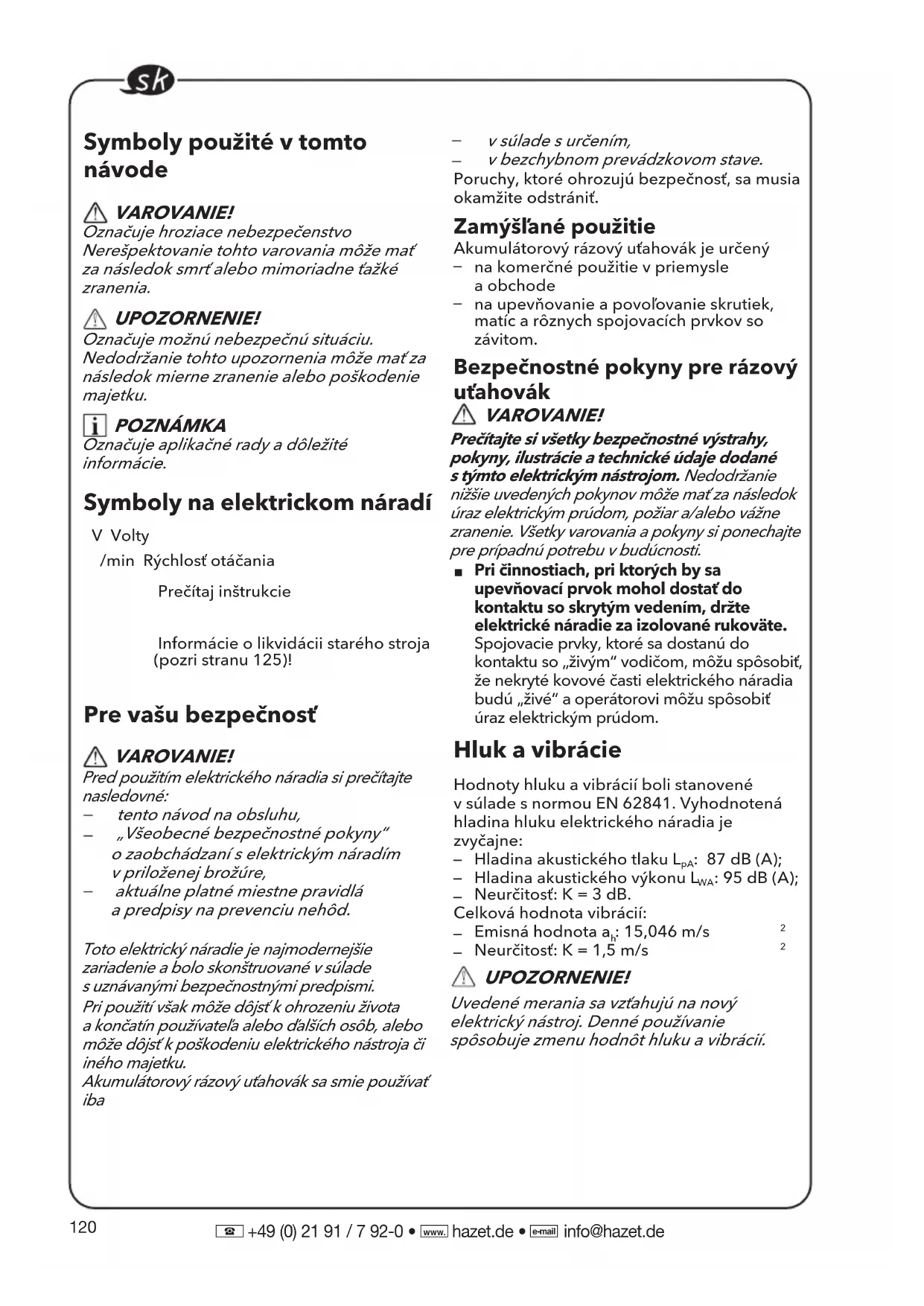

NÁVOD NA OBSLUHU 9512600 Hazet

Označuje hroziace nebezpečenstvo Nerešpektovanie tohto varovania môže mať za následok smrt alebo mimoriadne tážké zranenia.

UPOZORNENIE!

Označuje možnú nebezpečnú situáciu. Nedodržanie tohto upozornenia môže mať za následok mierne zranenie alebo poškodenie majetku.

POZNÁMKA

Označuje aplikačné rady a dôležité informácie.

Symboly na elektrickom náradí

V Volty

/min Rýchlost otáčania

Prečítaj inštrukcie

Informácie o likvidácii starého stroja (pozri stranu 125)!

Pre vašu bezpečnost

VAROVANIE!

• tento návod na obsluhu,
  „Všeobecné bezpečnostné pokyny“ o zaobchádzaní s elektrickým náradím v priloženej brožúre,
• aktuálne platné miestne pravidlá a predpisy na prevenciu nehôd.

Toto elektrický náradie je najmodernejšie zariadenie a bolo skonštruované v súlade s uznávanými bezpečnostnými predpismi.

Pri použití však môže dôjst k ohrozeniu života a končatín použivatel'a alebo dálších osôb, alebo môže dôjst k poškodeniu elektrického nástroja či iného majetku.

Akumulátorový rázový utahovák sa smie používať iba

- v súlade s určením, - v bezchybnom prevádzkovom stave. Poruchy, ktoré ohrozujú bezpečnosť, sa musia okamžite odstránit.

Zamýšl'ané použitie

Akumulátorový rázový uťahovák je určený

• na komerčné použitie v priemysle a obchode
• na upevňovanie a povol’ovanie skrutiek, matíc a rôznych spojovacích prvkov so závitom.

Prečítajte si všetky bezpečnostné výstrahy, pokyny, ilustrácie a technické údaje dodané s týmto elektrickým nástrojom. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie. Všetky varovania a pokyny si ponechajte pre prípadnú potrebu v budúcnosti.

- Pri činnostiach, pri których by sa upevňovací prvok mohol dostať do kontaktu so skrytým vedením, držte elektrické náradie za izolované rukoväte. Spojovacie prvky, ktoré sa dostanú do kontaktu so „živým“ vodičom, môžu spôsobit, že nekryté kovové časti elektrického náradia budú „živé“ a operátorovi môžu spôsobit úraz elektrickým prúdom.

Hluk a vibrácie

Hodnoty hluku a vibrácií boli stanovené v súlade s normou EN 62841. Vyhodnotená hladina hluku elektrického náradia je zvyčajne:

Celková hodnota vibrácií:

Uvedené merania sa vztahujú na nový elektrický nástroj. Denné používanie spôsobuje zmenu hodnôt hluku a vibrácií.

POZNÁMKA

Môže sa použit na predbežné posúdenie expozície. Uvedená úroveň vibrácií predstavuje hlavné použitie tohto nástroja.

Ak sa však náradie používa na rôzne aplikácie, s iným rezacím príslušenstvom alebo je zle udržiavaný, úroveň emisií vibrácií sa môže lišit.

To môže výrazne zvýšit hladinu expozície počas celého pracovného obdobia.

Na presný odhad úrovne expozície na vibrácie je tiež potrebné vziat do úvahy časy, ked'je náradie vypnutý alebo spustený, ale v skutočnosti sa nepoužíva.

To môže výrazne znížit hladinu expozície počas celého pracovného obdobia.

Identifikujte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako sú: údržba nástroja a rezného príslušenstva, udržiavanie rúk v teple, organizácia pracovných postupov.

VAROVANIE!

Emisie vibrácií a hluku pri skutočnom používaní elektrického náradia sa môžu líšiť od deklarovanej hodnoty, v ktorej sa náradie používa; Na ochranu operátora by mal používatel’v skutočných podmienkach používania používať rukavice a chrániče sluchu.

UPOZORNENIE!

Používajte chrániče sluchu pri akustickom tlaku nad 85 dB (A).

Technické údaje

Náradie		9512-600
Typ Rázový utahovák
Menovité napätie	V= 18
Rýchlost bez zaťaženia	/min 2	700

Max. príklepová rýchlosť	úder/min	3750
Krútiaci moment	Nm 406
Hmotnosť podľa „postupu EPTA 01/2003” (bez batérie)	kg 1,17
Akumulátor 18V		9500-0259500-05
Hmotnosť batérie	kg	9500-0259500-05	0,40,7
Pracovná teplota	-10-40°C
Skladovacia teplota	< 50°C
Teplota nabíjania	4-40°C
Nabíjačka	9500-18 / 9501-1018

Prehl'ad (pozri obr. A)

Číslovanie dielov výrobku sa vzťahuje na ilustráciu prístroja na stránke s nákresom.

1 1/2" štvorhranná hlavica

Na pripevnenie remienka na zápästie (nie je súčastou balenia) pre zníženie pravdepodobnosti pádu vášho nástroja.

7 Spona na opasok

8 Otvor

9 Upevňovacia skrutka

Návod na obsluhu

VAROVANIE!

Pred akýmikol'vek prácami na elektrickom nástroji vyberte akumulátor.

Rozbalte akumulátorový rázový utahovák a skontrolujte, či tu nechýbajú alebo nie sú poškodené diely.

i POZNÁMKA

Akumulátory nie sú pri dodaní úplne nabité. Pred prvým použitím úplne nabite akumulátor. Pozrite si návod na obsluhu nabíjačky.

Vloženie/výmena akumulátora

■ Nabitý akumulátor zatlačte do náradia, kým nezacvakne na svoje miesto (pozri obr. B).
■ Na vybratie stlačte uvolňovacie tlačidlo (1.) a vytiahnite akumulátor (2.) (pozri obrázok C).

UPOZORNENIE!

Ked'nástroj nepoužívate, chráňte kontakty akumulátora. Uvolnené kovové časti môžu skratovať kontakty; nebezpečenstvo výbuchu a požiaru!

Vaše náradie je vybavené odnímatelnou sponou na opasok 7, ktorú možno umiestnit na bočnú stranu náradia pre pohodlnú prepravu.

■ Vyberte akumulátor z nástroja.
■ Zarovnajte rebro a otvor spony na opasok 7 s otvorom 8 a otvorom so závitom na základni nástroja. (pozri obrázok D).
■ Vložte upevňovaciu skrutku 9 a pevne ju utiahnite skrutkovačom (nie je súčastou balenia).

• Úpevnenie popruhu 6 slúži na pripevnenie popruhu na zápästie (nie je súčastou balenia), aby sa znížilo riziko pádu náradia. Pri prenášaní nástroja si omotajte remienok okolo ruky (pozri obr. E).

Nainštalujte a odstráňte nárazovú objímku (pozri obrázok F)

UPOZORNENIE!

Pred akoukolvek prácou na nástroji prepnite prepínač smeru 5 do strednej polohy.

Pred inštaláciou nárazovej objímky sa uistite, že nárazová objímka a montážna časť nie sú poškodené.

■ Zarovnajte štvorhran rázovej objímky so štvorhrannou hlavicou 1 a nasuňte rázovú

objímku na štvorhrannú hlavica až na doraz.

■ V prípade potreby na ßu jemne poklepte.
■ Ak chcete odstrániť razovú objímku, jednoducho ju vytiahnite.

VAROVANIE!

Razová objímka môže byť po dlhšom používaní horúca. Pri vyberaní razovej objímky z nástroja používajte ochranné rukavice alebo ju nechajte najskôr vychladnút.

Predvolba smeru (pozri obrázok G)

UPOZORNENIE!

Smer otáčania meňte iba vtedy, ked'je elektrický nástroj zastavený.

Prepnite prepínač smeru 5 do požadovanej polohy:

■ Umiestnite prepínač predvolby smeru úplne vľavo na nástroji pre utahovanie skrutiek/matic.
■ Umiestnite prepínač predvolby smeru úplne vpravo na nástroji pre uvolnenie skrutiek/matíc.
■ Umiestnite prepínač smerového predvolby do polohy „VYP“ (centrálny zámok), aby ste znížili možnosť náhodného naštartovania, ked’ sa nepoužíva.

i POZNÁMKA

Rázový utahovák sa nespustí, pokial'nie je prepínač smeru zapnutý úplne dolava alebo doprava.

VAROVANIE!

Akumulátorový nástroj je vždy v prevádzkyschopnom stave. Preto by mal byť prepínač predvolby smeru vždy zaistený v strednej polohe, ked’sa nástroj alebo ked’ho nosíte pri sebe.

Výber režimu (pozri obrázok H)

Vaše náradie je vybavené ovládacím panelom rýchlosti 3, ktorý sa nachádza na nohe náradia. Pozostáva z tlačidla ovládania pohonu, tlačidla „M“ a LED kontrolky pracovných režimov.

Tlačidlo ovládania pohonu sa používa na výber z troch režimov na úpravu krútiaceho momentu, rýchlosti otáčania (ot/m) a rýchlosti príklepu (p/m) pre danú aplikáciu. Režimy 1, 2 a 3 sú jediné režimy, v ktorých je rýchlost ovládaná spínačom s nastavením premenlivej rýchlosti.

Najprv skontrolujte aktívny režim. Stlačte tlačidlo ovládania jazdy priamo bez toho, aby ste sa dotkli spúšťacieho spínača. LED kontrolka pod číslom režimu sa rozsvieti, čo indikuje nastavenie aktívneho režimu.
- Krátko stlačte tlačidlo ovládania pohonu (menej ako 0,5 sekundy), aby ste prešli cez 3 režimy. Každé stlačenie zmení jednu úroveň krútiaceho momentu. Viac podrobností nájdete v tabulke nižšie:

„A“ je špeciálny režim, ktorý je určený na použitie s rotáciou dopredu na uťahovanie skrutiek alebo matíc a rotáciou vzad na povol’ovanie skrutiek alebo matíc.

niekolkých nárazov, aby sa zabránilo príliš tesnému upevneniu.

Režim „” je určený na skrutkovanie skrutiek do dreva.

Pomocou tlačidla „M“:

Stlačte tlačidlo „M“ priamo bez toho, aby ste sa dotkli spúšťacieho spínača. Rozsvieti sa príslušná kontrolka, ktorá indikuje aktívny režim. Krátkym stlačením tlačidla „M“ (menej ako 0,5 sekundy) môžete prepínať medzi režimami „A“ a „T“. Každé stlačenie zmení jeden režim. Viac podrobností nájdete v tabulke nižšie:

Rotácia dopredu:

Kontrolka na ovládacom paneli	Pracovný režim	Maximálne IPM (Príklepy za minútu)	Použitie
	1 1000		Jemné dotiahnutie malých skrutiek a matíc.
	2 2700	Mierny uťahovací moment.
	3 3750	Maximálny uťahovací moment.
	A	/	Uťahovanie s automatickým zastavením.
		/	Výrazne zvýšte rýchlost skrutkovania pri skrutkovaní skrutiek do dreva.

Opačná rotácia:

Kontrolka na ovládacom paneli	Pracovný režim	Maximálne IPM (Príklepy za minútu)	Použitie
	1 1000		Prispôsobené uvol'nenie malých skrutiek a matíc.
	2 2700		Mierny krútiaci moment uvol'nenia.
	3 3750		Maximálny povol'ovací moment.
	A	/	Uvolňovanie s automatickým zastavením.
		/	Pri uvolňovaní skrutiek do dreva výrazne zvýšte rýchlost' skrutkovania.

ZAP ; VYP

VAROVANIE!

Počas chodu nástroja nemeňte pracovný režim.

Náhla zmena krútiaceho momentu môže spôsobit stratu kontroly a možné zranenie alebo poškodenie nástroja alebo obrobku.

POZNÁMKA

Rozmanitost' hustoty dreva a kovového materiálu môže ovplyvnit' konečný výsledok. Používatel' by si mal vybrať vhodný režim na základe aplikácie.

POZNÁMKA

LED kontrolka zhasne približne 1 minútu po uvoľnení spínača.

POZNÁMKA

Pri d'alšom zapnutí nástroja sa pracovný režim vráti na predchádzajúce nastavenie.

Zapnutie elektrického nástroja (pozri obr. I)

Hlavný vypínač s nastavením premenlivej rýchlosti poskytuje vyššiu rýchlost so zvýšeným prítlakom na vypínač a nižšiu rýchlost so zníženým prítlakom na vypínač.

■ Ak chcete elektrický nástroj vypnút:

LED svetlo (pozri obr. J)

Stlačte súčasne „tlačidlo pre ovládanie pohonu ➞“ a tlačidlo „M Ⓜna 2 sekundy, pokial’ nezačne blikat’ päť kontroliek, čí znamená, že nástroj vstúpil do režimu nastavenia jasu pracovného svetla. V režime nastavenia jasu pracovného svetla sa pri každom stlačení spúštacieho spínača zmení jas na dálšiu úroveň a bude sa opakovať medzi nasledujúcimi šiestimi úrovňami jasu.

1	2	3	4	5	6
Svetlo vypnuté	Najnižší → Najvyšší

Stlačením tlačidla ovládania pohonu alebo tlačidla „M“ ukončíte režim nastavenia jasu pracovného svetla. Ak počas 5 sekúnd nevykonáte žiadnu činnosť, nástroj automaticky opustí režim nastavenia jasu. Pri dálšom zapnutí nástroja si pamätová funkcia zapamátá jas a vráti sa k poslednej úrovni jasu pracovného svetla. Svetlo sa automaticky vypne približne 10 sekúnd po uvolnení spúšte.

Utiahnutie a uvolnenie matíc a skrutiek (pozri obrázok K)

Utiahnutie matíc a skrutiek

Použite šesthrannú objímku, ktorá sa zhoduje s maticou alebo skrutkou. Vyberte správny pracovný režim v závislosti od typu alebo veľkosti skrutky a matice. Pred začatím práce vždy vykonajte skúšobnú operáciu, aby ste určili správny čas utiahnutia vašej skrutky alebo matice. Odporúča sa vykonať skúšobnú prevádzku na odpadovom materiáli, aby sa určil najlepší výber režimu.

■ Nastavte prepínač predvolby smeru 5 do polohy dopredu.
Nástroj pevne držte a nasadte objímku na skrutku alebo maticu. Uistite sa, že celá dlžka hlavy skrutky alebo matice je úplne zasunutá do objímky.
■ Stlačením spínača s premenlivou rýchlostou 2 zapnite rázový utahovák. Začnite pomaly a zvyšujte rýchlost, ked' sa matica alebo skrutka spúštajú dole. Maticu alebo skrutku dotiahnite natesno tak, že nástroj spomalíte až na doraz. Ak tento postup nedodržíte, nástroj bude mať pri dosadnutí matice alebo skrutky tendenciu skrútiť sa alebo sa otáčať v ruke.
■ Utiahnite skrutku alebo maticu na správny krútiaci moment.
■ Po upevnení vždy skontrolujte krútiaci moment momentovým klúčom. Ak sú upevňovacie prvky príliš tesné, skráťte čas dorazu.

POZNÁMKA:

■ Držte nástroj rovno pozdlž osi skrutky alebo matice.
■ Nadmerný utahovací moment môže poškodit skrutku/maticu alebo objímku.

Na uvol'nenie matíc a skrutiek použite režim 1, 2, 3 alebo „A“ v závislosti od aplikácie. Pre zabránenie pádu uvol'nených upevňovacích prvkov na zem alebo do tesného priestoru pri práci nad hlavou alebo pri práci na pneumatikách automobilov odporúčame použit na túto prácu režim „A“.

dížka hlavy skrutky alebo matice je úplne zasunutá do objímky.

■ Stlačením spínača s premenlivou rýchlostou 2 zapnite rázový uťahovák. Akonáhle je upevňovací prvok uvolnený, nástroj sa zastaví. Tento nástroj vám tiež umožňuje v prípade potreby pokračovať v stláčaní spúšťacieho spínača na odstránenie matice z dlhej skrutky.

Pred akýmikolvek prácami na elektrickom nástroji vyberte akumulátor.

Čistenie

■ Pravidelne čistite elektrický nástroj a mriežku na vetracích otvoroch. Frekvencia čistenia závisí od materiálu a doby používania.
■ Vnútro skrine a motor pravidelne prefukujte suchým stlačeným vzduchom.

Náhradné diely a príslušenstvo

Dalšie príslušenstvo, najmä nástroje a leštiace pomôcky nájdete v katalógoch výrobcu.

Výkresovú dokumentáciu a zoznamy náhradných dielov nájdete na našej domovskéj stránke:

Informácie o likvidácii

VAROVANIE!

Zneškodnite nepotrebné elektrické náradie:

V súlade s európskou smernicou 2012/19/EÚ o odpade z elektrických a elektronických zariadení a transpozícii do vnútroštátneho práva musia byť použité elektrické nástroje zbierané oddelene a recyklované spôsobom šetrným k životnému prostrediu.

Recyklácia surovín namiesto likvidácie odpadu.

Zariadenie, príslušenstvo a obaly sa musia recyklovať spôsobom šetrným k životnému prostrediu. Plastové diely sú určené na recykláciu podľa druhu materiálu.

VAROVANIE!

C ∈-Vyhlásenie o zhode

Na vlastnú zodpovednosť vyhlasujeme, že výrobok popísaný v časti „Technické špecifikácie“ zodpovedá nasledujúcim normám alebo normatívnym dokumentom: EN 62841 v súlade s predpismi smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednýza technické dokumenty:

Vedúci oddelenia kvality

01.03.2025;

Vylúčenie zodpovednosti

Výrobca a jeho zástupca nie sú zodpovední za škody a ušlý zisk v dôsledku prerušenia podnikania spôsobeného výrobkom alebo nepoužitelným výrobkom.

Výrobca a jeho zástupca nezodpovedajú za škody, ktoré vznikli nesprávnym použitím elektrického nástroja alebo použitím elektrického nástroja s výrobkami od iných výrobcov.
