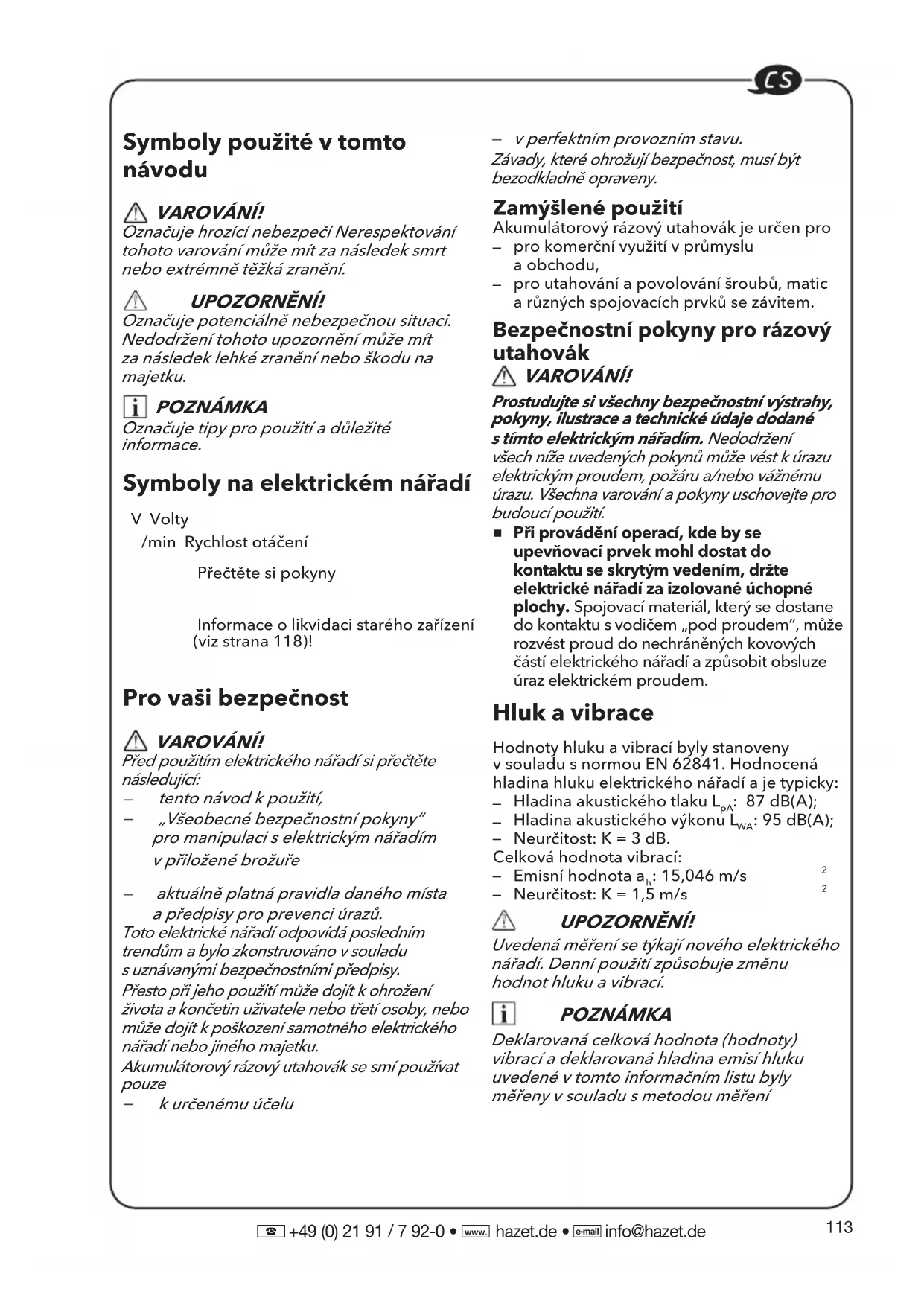

+49 (0) 21 91 / 7 92-0 • hazet.de • [e-mail] Symboly použité vtomto návodu VAROVÁNÍ! Označuje hrozící nebezpečí Nerespektování tohoto varování může mít za následek smrt nebo extrémně těžká zranění. UPOZORNĚNÍ! Označuje potenciálně nebezpečnou situaci. Nedodržení tohoto upozornění může mít za následek lehké zranění nebo škodu na majetku. POZNÁMKA Označuje tipy pro použití adůležité informace. Symboly na elektrickém nářadí V Volty/min Rychlost otáčení Přečtěte si pokyny Informace olikvidaci starého zařízení (viz strana 118)! Pro vaši bezpečnost VAROVÁNÍ! Před použitím elektrického nářadí si přečtěte následující: tento návod kpoužití, „Všeobecné bezpečnostní pokyny“ pro manipulaci selektrickým nářadím vpřiložené brožuře aktuálně platná pravidla daného místa apředpisy pro prevenci úrazů. Toto elektrické nářadí odpovídá posledním trendům abylo zkonstruováno vsouladu suznávanými bezpečnostními předpisy. Přesto při jeho použití může dojít kohrožení života akončetin uživatele nebo třetí osoby, nebo může dojít kpoškození samotného elektrického nářadí nebo jiného majetku. Akumulátorový rázový utahovák se smí používat pouze kurčenému účelu vperfektním provozním stavu. Závady, které ohrožují bezpečnost, musí být bezodkladně opraveny. Zamýšlené použití Akumulátorový rázový utahovák je určen pro pro komerční využití vprůmysluaobchodu, pro utahování apovolování šroubů, maticarůzných spojovacích prvků se závitem. Bezpečnostní pokyny pro rázový utahovák VAROVÁNÍ! Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace atechnické údaje dodané stímto elektrickým nářadím. Nedodržení všech níže uvedených pokynů může vést kúrazu elektrickým proudem, požáru a/nebo vážnému úrazu. Všechna varování apokyny uschovejte pro budoucí použití.

Při provádění operací, kde by se upevňovací prvek mohl dostat do kontaktu se skrytým vedením, držte elektrické nářadí za izolované úchopné plochy. Spojovací materiál, který se dostane do kontaktu svodičem „pod proudem“, může rozvést proud do nechráněných kovových částí elektrického nářadí azpůsobit obsluze úraz elektrickém proudem. Hluk avibrace Hodnoty hluku avibrací byly stanoveny vsouladu snormou EN 62841. Hodnocená hladina hluku elektrického nářadí aje typicky: Hladina akustického tlaku L : 87 dB(A); Hladina akustického výkonu L : 95 dB(A); Neurčitost: K = 3 dB.Celková hodnota vibrací: Emisní hodnota a : 15,046 m/s

UPOZORNĚNÍ! Uvedená měření se týkají nového elektrického nářadí. Denní použití způsobuje změnu hodnot hluku avibrací. POZNÁMKA Deklarovaná celková hodnota (hodnoty) vibrací adeklarovaná hladina emisí hluku uvedené vtomto informačním listu byly měřeny vsouladu smetodou měření114

standardizovanou vEN 62841 alze je použít kporovnání jednoho nástroje sdruhým. Může být použita pro předběžné posouzení expozice. Uvedená úroveň emisí vibrací představuje hlavní použití nářadí.Pokud se však nářadí používá pro různé aplikace srůznými řezným příslušenstvím nebo špatně udržovaným příslušenstvím, může se úroveň emisí vibrací lišit.Díky tomu se může výrazně zvýšit úroveň expozice vprůběhu celého pracovního období.Pro přesný odhad úrovně expozice vibracím je nutné vzít vúvahu také časy, kdy je nářadí vypnuté nebo spuštěné, ale ve skutečnosti se nepoužívá.Díky tomu může být výrazně snížena úroveň expozice vrámci celé pracovní doby.Identifikujte další bezpečnostní opatření kochraně obsluhy nářadí před účinky vibrací, jako jsou: údržba nářadí avrtacího příslušenství, udržování rukou vteple, organizace pracovních postupů. VAROVÁNÍ! Emise vibrací ahluku při skutečném používání elektrického nářadí se mohou lišit od deklarované hodnoty, ve které je nářadí používáno; Aby byla obsluha chráněna, měl by uživatel při skutečných podmínkách používání používat rukavice achrániče sluchu. UPOZORNĚNÍ! Při akustickém tlaku vyšším než 85 dB (A) používejte chrániče sluchu. Technická data NářadíTyp Rázový utahovákJmenovité napětíV= 18Rychlost při chodu naprázdno/min 2700Max. příklepová rychlostúdery/ min

Max. točivý momentNm 406Hmotnost podle „Postupu EPTA 01/2003“ (bez akumulátoru)kg 1,17Akumulátor 18VHmotnost akumulátoru

0,4 0,7 Provozní teplota-10-40℃Skladovací teplota< 50℃Teplota nabíjení4-40℃Nabíječka Přehled (viz obr. A) Číslování funkcí výrobku odkazuje na vyobrazení přístroje na stránce sobrázky.1 1/2” čtyřhranná hlavice2 Spouštěcí spínač snastavením rychlosti3 Ovládací panel rychlosti4 LED světlo5 Přepínač předvolby směru (vpřed/středový zámek/vzad)6 Upevnění řemínkuPro připojení řemínku kzápěstí (není součástí), aby bylo sníženo riziko pádu nástroje.7 Spona na opasek8 Otevření9 Připevňovací šroub Návod kpoužití VAROVÁNÍ! Před prováděním jakýchkoli prací na nářadí nejprve vyjměte akumulátor. Před zapnutím elektrického nářadí Rozbalte rázový utahovák azkontrolujte, zda nechybí nebo nejsou poškozené žádné díly. 9512-600 9500-025 9500-05 9500-025 9500-05 9500-18 / 9501-1018115

[e-mail] POZNÁMKA Akumulátory nejsou při dodání plně nabity. Před prvním uvedením do provozu akumulátory plně nabijte. Viz návod kobsluze nabíječky. Vložení/výměna akumulátoru

Nabitý akumulátor zatlačte do elektrického nářadí, dokud nezapadne na místo (viz obr. B). Chcete-li akumulátor vyjmout, stiskněte uvolňovací tlačítko (1.) aakumulátor (2.) vytáhněte (viz obr. C). UPOZORNĚNÍ! Pokud zařízení nepoužíváte, chraňte kontakty akumulátoru. Volné kovové části mohou zkratovat kontakty; nebezpečí výbuchu apožáru! Odnímatelná spona na opasek Vaše nářadí je vybaveno odnímatelnou sponou na opasek 7, kterou lze pro pohodlnou přepravu umístit na boční stranu nářadí. Vyjměte akumulátor znástroje. Zarovnejte žebro aotvor spony na opasek 7 sotvorem 8 azávitovým otvorem na základně nářadí. (viz obrázek D) Vložte upevňovací šroub 9 abezpečně jej utáhněte pomocí šroubováku (není součástí). Upevnění řemínku

Upevnění řemínku 6 slouží kpřipevnění řemínku na zápěstí (není součástí balení), aby se snížilo riziko pádu nářadí. Při přenášení nářadí omotejte řemínek kolem ruky (viz obr. E). Instalace ademontáž rázového nástavce (viz obrázek F) UPOZORNĚNÍ! Před jakoukoli prací na elektrickém nářadí přesuňte přepínač předvolby směru 5 do střední polohy. Před instalací rázového nástavce se ujistěte, že rázový nástavec ajeho montážní část nejsou poškozeny.

Vyrovnejte čtyřhran rázového nástavce se čtyřhrannou hlavici 1 azatlačte rázový nástavec na čtyřhrannou hlavici tak daleko, jak to půjde. Vpřípadě potřeby na něj lehce poklepejte. Chcete-li rázový nástavec vyjmout, jednoduše ho sundejte. VAROVÁNÍ! Rázový nástavec může být po delším používání horký. Při vyjímání rázového nástavce znářadí používejte ochranné rukavice nebo nejprve nechte rázový nástavec vychladnout. Předvolba směru (viz obr. G) UPOZORNĚNÍ! Směr otáčení měňte pouze při zastaveném elektrickém nářadí. Přesuňte přepínač předvolby směru 5 do požadované polohy: Chcete-li utáhnout šrouby/matice, umístěte přepínač předvolby směru zcela vlevo na nástroji Chcete-li povolit šrouby/matice, umístěte přepínač předvolby směru zcela vpravo na nástroji. Umístěte přepínač předvolby směru do polohy „OFF“ (VYP) (středová zajištěná poloha), abyste snížili možnost náhodného spuštění, když se nářadí nepoužívá. POZNÁMKA Rázový utahovák se nespustí, pokud není přepínač předvolby směru zcela zapnutý vlevo nebo vpravo. VAROVÁNÍ! Akumulátorové nářadí je vždy vprovozuschopném stavu. Proto by měl být spínač předvolby směru vždy zajištěn ve střední poloze, když nářadí nepoužíváte nebo jej nosíte usebe. Výběr režimu (viz obr. H) Vaše nářadí je vybaveno ovládacím panelem rychlosti 3, který se nachází na noze nářadí. Skládá se zovládacího tlačítka pohonu, tlačítka „M“ aLED kontrolky pracovních režimů.Tlačítko ovládání pohonu se používá kvýběru ze tří režimů pro úpravu nastavení točivého momentu, rychlosti otáčení (ot./min) arychlosti nárazu (nár./min) pro danou aplikaci. Režimy 1, 2 a3 jsou jediné režimy, kde je rychlost řízena spínačem snastavením rychlosti.116

[e-mail] Chcete-li vybrat režim ovládání pohonu:

Nejprve zkontrolujte aktivní režim. Stiskněte přímo tlačítko ovládání pohonu, aniž byste se dotkli spouštěcího spínače. LED indikátor pod číslem režimu se rozsvítí, což indikuje nastavení aktivního režimu.

Krátkým stisknutím tlačítka ovládání pohonu (méně než 0,5 sekundy) můžete procházet 3 režimy. Každé stisknutí změní jednu úroveň točivého momentu. Více informací uvádí následující tabulka. „A“ je speciální režim, který je určen kpoužití jak při otáčení vpřed pro utahování šroubů nebo matic, tak při otáčení vzad pro povolování šroubů nebo matic.

Vpřed: režim automatického zastavení šroubu; nástroj se po několika rázech zastaví, aby nedošlo kpříliš silnému upevnění.

Vzad: režim odstraňování šroubů; nástroj se automaticky zastaví, jakmile uvolní šroub/ matku. Režim „ “ je určen pro šroubování do dřeva. Pomocí tlačítka „M“: Stiskněte přímo tlačítko „M“, aniž byste se dotkli spouštěcího spínače. Rozsvítí se odpovídající kontrolka, která indikuje aktivní režim. Krátkým stisknutím tlačítka „M“ (méně než 0,5 sekundy) můžete přepínat mezi režimy „A“ a„ “. Každé stisknutí změní jeden režim. Další podrobnosti najdete v tabulce níže: Rotace vpřed: Kontrolka na ovládacím panelu Pracovní režim Maximální IPM (Nárazy za minutu) Aplikace

Přesné utažení malých šroubů a matic. 2 2700 Mírný utahovací moment. 3 3750 Maximální utahovací moment. A / Utahování s automatickým zastavením.

Při šroubování do dřeva výrazně zvyšte rychlost šroubování.117

[e-mail] Opačná rotace:Kontrolka na ovládacím paneluPracovní režimMaximální IPM (Nárazy za minutu)Aplikace1 1000Jemné povolování malých šroubů a matic.2 2700 Mírný uvolňovací moment.3 3750Maximální povolovací moment. A / Uvolnění s automatickým zastavením. Při povolování vrutů do dřeva výrazně zvyšte rychlost šroubování. ZAP; ; VYP VAROVÁNÍ! Neměňte pracovní režim, když je nástroj vchodu. Náhlá změna točivého momentu může způsobit ztrátu kontroly azpůsobit zranění nebo poškození nástroje nebo obrobku. POZNÁMKA Rozmanitost hustoty dřeva akovového materiálu může ovlivnit konečný výsledek. Uživatel by měl vybrat vhodný režim na základě aplikace. POZNÁMKA LED kontrolka zhasne přibližně 1 minutu po uvolnění spouštěcího spínače. POZNÁMKA Při příštím zapnutí nástroje se pracovní režim vrátí kpředchozímu nastavení. Zapnutí elektrického nářadí (viz obr. I)

Zapnutí elektrického nářadí:Stiskněte spouštěcí vypínač 2.Spínač snastavením rychlosti poskytuje vyššírychlost se zvýšeným přítlakem na spínačanižší rychlost se sníženým přítlakem naspínač. Vypnutí elektrického nářadí:Uvolněte spínač. LED světlo (viz obrázek J) Stiskněte současně „tlačítko pro ovládání pohonu “ a tlačítko „M “ na 2 sekundy, dokud nezačne pět kontrolek blikat, což znamená, že nástroj vstoupil do režimu nastavení jasu pracovního světla.Vrežimu nastavení jasu pracovního světla se při každém stisknutí spouštěcího spínače změní jas na další úroveň abude se přepínat mezi následujícími šesti úrovněmi jasu.1 23 4 56Zhasnout Nejnižší NejvyššíStisknutím tlačítka ovládání pohonu nebo tlačítka „M“ opustíte režim nastavení jasu pracovního světla. Pokud po dobu 5 sekund neprovedete žádnou operaci, nástroj automaticky opustí režim nastavení jasu.Při příštím zapnutí nářadí si paměťová funkce zapamatuje avrátí se kposlední úrovni jasu pracovního světla.Světlo se automaticky vypne přibližně 10 sekund po uvolnění spínače.118

[e-mail] Utahování apovolování matic ašroubů (viz obr. K) Utahování matic ašroubůPoužijte šestihrannou hlavici odpovídající matici nebo šroubu. Vyberte správný pracovní režim vzávislosti na typu nebo velikosti šroubu amatice. Před zahájením práce vždy proveďte zkušební operaci, abyste zjistili správnou dobu upevnění šroubu nebo matice. Je vhodné provést zkušební provoz na odpadovém materiálu, aby se určil nejlepší výběr režimu. Nastavte přepínač předvolby směru 5 do polohy pro pohon vpřed. Držte nástroj pevně anasaďte hlavici na šroub nebo matici. Ujistěte se, že je hlava šroubu nebo matice zcela zasunuta do hlavice. Stisknutím spínače sproměnnou rychlostí 2 zapněte rázový utahovák. Začněte pomalu azvyšujte rychlost, jak matice nebo šroub sjede dolů. Upevněte matici nebo šroub těsně tak, že nástroj zpomalíte až na doraz. Pokud tento postup nedodržíte, nástroj bude mít tendenci se utahovat nebo kroutit vruce, když matice nebo šroub dosedne. Utáhněte šroub nebo matici správným utahovacím momentem. Po upevnění vždy zkontrolujte točivý moment momentovým klíčem. Pokud jsou spojovací prvky příliš utažené, zkraťte dobu utahovaní.POZNÁMKA: Držte nástroj rovně podél osy šroubu nebo matice. Nadměrný upevňovací moment může poškodit šroub/matici nebo hlavici.Povolování matic ašroubůK povolení matic ašroubů použijte režim 1, 2, 3 nebo „A“ vzávislosti na aplikaci. Aby uvolněné upevňovací prvky nespadly na zem nebo do těsného prostoru při práci nad hlavou nebo při práci na pneumatikách automobilů, doporučujeme používat ktéto práci režim „A“. Nastavte přepínač předvolby směru 5 do polohy obrácené. Držte nástroj pevně anasaďte hlavici na šroub nebo matici. Ujistěte se, že je hlava šroubu nebo matice zcela zasunuta do hlavice. Stisknutím spínače sproměnnou rychlostí 2 zapněte rázový utahovák. Jakmile se upevňovací prvek uvolní, nástroj přestane pracovat. Tento nástroj také umožňuje vpřípadě potřeby pokračovat vmačkání spouštěcího spínače pro odstranění matice zdlouhého šroubu. Údržba apéče VAROVÁNÍ! Před prováděním jakýchkoli prací na nářadí nejprve vyjměte akumulátor. Čištění

Elektrické nářadí amřížku před větracími otvory pravidelně čistěte. Četnost čištění závisí na materiálu adélce používání. Vnitřek pouzdra amotor pravidelně ofukujte suchým stlačeným vzduchem. Náhradní díly apříslušenství Další příslušenství, zejména nářadí aleštící pomůcky, naleznete vkatalozích výrobce.Schematické výkresy aseznamy náhradních dílů naleznete na naší domovské stránce: Informace olikvidaci VAROVÁNÍ! Nepotřebné elektrické nářadí učiňte nepoužitelným: vyjmutím baterie vpřípadě akumulátorového elektrického nářadí. Pouze země EUElektrické nářadí nelikvidujte vrámci domovního odpadu!Vsouladu sevropskou směrnicí 2012/19/EU o odpadních elektrických aelektronickýchzařízeních aprovedení do vnitrostátníchprávních předpisů musí být elektrické nářadíshromažďováno odděleně arecyklovánozpůsobem šetrným kživotnímu prostředí.Recyklace surovin místo likvidace odpadu.Zařízení, příslušenství aobaly by měly být recyklovány způsobem šetrným kživotnímu prostředí. Plastové díly jsou určeny pro recyklaci podle druhu materiálu.119

[e-mail] VAROVÁNÍ! Baterie nevhazujte do domovního odpadu, ohně ani vody. Použité akumulátory neotvírejte. Pouze vzemích EU:Vsouladu se směrnicí 2006/66/ES musí být vadné nebo použité akumulátory recyklovány. POZNÁMKA Informujte se usvého prodejce omožnostech likvidace! -Prohlášení o shodě Prohlašujeme na naši vlastní odpovědnost, že výrobek popsaný včásti „Technické specifikace“ splňuje následující normy nebo normativní dokumenty:EN 62841 vsouladu spředpisy směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU. Vyloučení odpovědnosti Výrobce ajeho zástupce neodpovídají za škody aušlý zisk vdůsledku přerušení podnikání způsobeného výrobkem nebo nepoužitelným výrobkem.Výrobce ajeho zástupce neručí za škody, které byly způsobeny nesprávným použitím výrobku nebo použitím výrobku svýrobky jiných výrobců. Za technické dokumenty zodpovídá: HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofstraße 25 - 29 42857 Remscheid GERMANY i.V. Volker Grünberg Vedoucí oddělení oddělení kvality (QD)
