MANUAL DE UTILIZARE 9512600 Hazet

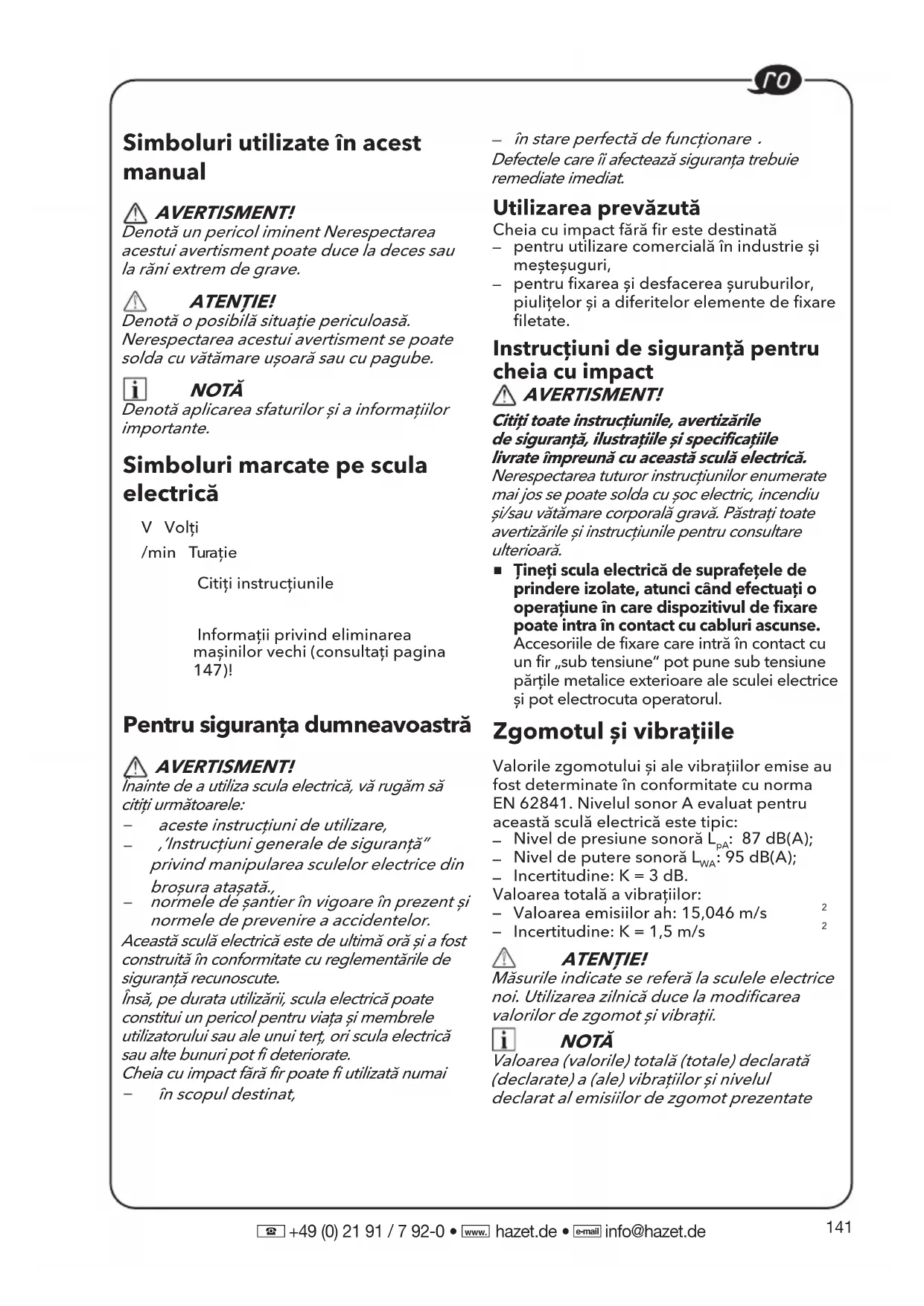

+49 (0) 21 91 / 7 92-0 • hazet.de • [e-mail] Simboluri utilizate în acest manual AVERTISMENT! Denotă un pericol iminent Nerespectarea acestui avertisment poate duce la deces sau la răni extrem de grave. ATENȚIE! Denotă o posibilă situație periculoasă. Nerespectarea acestui avertisment se poate solda cu vătămare ușoară sau cu pagube. NOTĂ Denotă aplicarea sfaturilor și a informațiilor importante. Simboluri marcate pe scula electrică V Volți/min Turație Citiți instrucțiunile Informații privind eliminarea mașinilor vechi (consultați pagina 147)! Pentru siguranța dumneavoastră AVERTISMENT! Înainte de a utiliza scula electrică, vă rugăm să citiți următoarele: aceste instrucțiuni de utilizare, ‚’Instrucțiuni generale de siguranță” privind manipularea sculelor electrice din broșura atașată., normele de șantier în vigoare în prezent și normele de prevenire a accidentelor. Această sculă electrică este de ultimă oră și a fost construită în conformitate cu reglementările de siguranță recunoscute. Însă, pe durata utilizării, scula electrică poate constitui un pericol pentru viața și membrele utilizatorului sau ale unui terț, ori scula electrică sau alte bunuri pot fi deteriorate. Cheia cu impact fără fir poate fi utilizată numai în scopul destinat, în stare perfectă de funcționare

Defectele care îi afectează siguranța trebuie remediate imediat. Utilizarea prevăzută Cheia cu impact fără fir este destinată pentru utilizare comercială în industrie șimeșteșuguri, pentru fixarea și desfacerea șuruburilor, piulițelor și a diferitelor elemente de fixarefiletate. Instrucțiuni de siguranță pentru cheia cu impact AVERTISMENT! Citiți toate instrucțiunile, avertizările de siguranță, ilustrațiile și specificațiile livrate împreună cu această sculă electrică. Nerespectarea tuturor instrucțiunilor enumerate mai jos se poate solda cu șoc electric, incendiu și/sau vătămare corporală gravă. Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară.

Țineți scula electrică de suprafețele de prindere izolate, atunci când efectuați o operațiune în care dispozitivul de fixare poate intra în contact cu cabluri ascunse. Accesoriile de fixare care intră în contact cu un fir „sub tensiune” pot pune sub tensiune părțile metalice exterioare ale sculei electrice și pot electrocuta operatorul. Zgomotul și vibrațiile Valorile zgomotului și ale vibrațiilor emise au fost determinate în conformitate cu norma EN 62841. Nivelul sonor A evaluat pentru această sculă electrică este tipic: Nivel de presiune sonoră L : 87 dB(A); Nivel de putere sonoră L : 95 dB(A); Incertitudine: K = 3 dB.Valoarea totală a vibrațiilor: Valoarea emisiilor ah: 15,046 m/s

ATENȚIE! Măsurile indicate se referă la sculele electrice noi. Utilizarea zilnică duce la modificarea valorilor de zgomot și vibrații. NOTĂ Valoarea (valorile) totală (totale) declarată (declarate) a (ale) vibrațiilor și nivelul declarat al emisiilor de zgomot prezentate142

[e-mail] în această fișă informativă au fost măsurate în conformitate cu o metodă de măsurare standardizată în EN 62841 și pot fi utilizate pentru a compara un instrument cu altul. Poate fi utilizat pentru evaluarea preliminară a expunerii. Nivelul specificat de emisie a vibrațiilor reprezintă principalele aplicații ale sculei.Cu toate acestea, în cazul în care scula este utilizată pentru diferite aplicații, cu diferite accesorii de tăiere sau prost întreținute, nivelul de emisie de vibrații poate diferi.Acest lucru poate mări semnificativ nivelul de expunere în cadrul perioadei totale de lucru.Pentru a face o estimare exactă a nivelului de expunere la vibrații, este, de asemenea, necesar să se țină seama de momentele în care scula este oprită sau funcționează, dar nu este de fapt utilizată.Acest lucru poate diminua semnificativ nivelul de expunere în cadrul perioadei totale de lucru.Identificați măsuri suplimentare de protecție pentru a proteja operatorul de efectele vibrațiilor precum: întrețineți scula și accesoriile de tăiat, păstrați-vă mâinile calde, organizați modelele de lucru. AVERTISMENT! Emisiile de vibrații și zgomot în timpul utilizării efective a sculei electrice pot fi diferite de valoarea declarată în care este utilizată scula; pentru a proteja operatorul, utilizatorul trebuie să poarte mănuși și protecții pentru urechi în condițiile reale de utilizare. ATENȚIE! Purtați antifoane când presiunea sonoră depășește 85 dB(A). Date tehnice SculaTip Cheie cu impactTensiune nominalăV CC 18Turație de mers în gol/min 2700Rată de percuție max.:bpm 3750Cuplu max. Nm 406Greutate conform „Procedurii EPTA 01/2003” (fără baterie)kg 1.17Acumulator 18VGreutate acumulator

Temperatură de funcționare-10-40℃Temperatură de depozitare< 50℃Temperatură de încărcare4-40℃Încărcător Descriere (consultați figura A) Numerele ce indică specificațiile produsului fac referire la ilustrația mașinii de pe pagina grafică.1 Șurubelniță pătrată 1/2”2 Întrerupător declanșator cu selector de viteză3 Panou de control al vitezei4 Lumină LED5 Comutatorul preselectorului de direcție (înainte / blocare centrală / înapoi)6 Fixarea cureleiFixarea curelei - Pentru atașarea unei curele pentru încheietura mâinii (nu este inclusă) pentru a reduce șansele de a scăpa scula.7 Clemă pentru curea8 Deschidere9 Șuruburi de fixare 9512-600 9500-025 9500-05 9500-025 9500-05 9500-18 / 9501-1018143

[e-mail] Instrucțiuni de utilizare AVERTISMENT! Scoateți acumulatorul înainte de a executa vreo operațiune asupra sculei electrice. Înainte de a porni scula electrică Despachetați cheia cu impact și verificați dacă aici nu există piese lipsă sau deteriorate. NOTĂ Bateriile nu sunt încărcate complet în momentul livrării. Înainte de prima utilizare, încărcați complet acumulatorul. Consultați manualul de instrucțiuni al încărcătorului. Instalarea/înlocuirea acumulatorului

Introduceți acumulatorul încărcat în scula electrică până la auzul unui clic (a se vedea figura B). Pentru a detașa acumulatorul, apăsați pe butonul de eliberare al acestuia (1.) și scoateți acumulatorul (2.) (vezi figura C). ATENȚIE! Când dispozitivul nu este utilizat, protejați bornele acumulatorului. Piesele de metal pot scurtcircuita bornele; pericol de explozie și de incendiu! Clemă detașabilă pentru curea Scula dvs. este echipată cu o clemă de centură detașabilă 7 care poate fi poziționată pe partea laterală a uneltei pentru un transport convenabil. Scoateți acumulatorul din sculă. Aliniați nervura și orificiul clemei curelei 7 cu deschiderea 8 și orificiul filetat de pe baza dispozitivului. (a se vedea figura D). Introduceți șurubul de fixare 9 și strângeți bine șurubul cu o șurubelniță (nu este inclusă). Fixarea benzii

Fixarea curelei 6 este prevăzută pentru a atașa o curea de încheietura mâinii (nu este inclusă) pentru a reduce șansele de a vă scăpa scula. Înfășurați banda în jurul mâinii atunci când purtați instrumentul (vezi figura E). Instalați și îndepărtați soclului de impact (a se vedea figura F) ATENȚIE! Înainte de a efectua orice operațiune pe scula electrică, deplasați comutatorul preselectorului de direcție 5 în poziția de mijloc. Asigurați-vă că soclul de impact și porțiunea de montare nu sunt deteriorate înainte de a soclul de impact.

Aliniați pătratul soclului de impact cu unitatea pătrată 1 și împingeți soclul de impact pe unitatea pătrată cât de mult poate ajunge. Atingeți-l ușor dacă este necesar. Pentru a scoate soclul, trageți-l. AVERTISMENT! Soclul de impact poate fi fierbinte după o utilizare prelungită. Folosiți mănuși de protecție când scoateți soclul de impact din unealtă sau lăsați mai întâi soclul de impact să se răcească. Preselecția direcției (a se vedea figura G) ATENȚIE! Schimbați sensul de rotație numai atunci când scula electrică este oprită. Mutați comutatorul preselectorului de direcție 5 în poziția dorită: Poziționați comutatorul preselectorului de direcție în extrema stângă a sculei pentru a strânge șuruburi/piulițe Poziționați comutatorul preselector de direcție în extrema dreaptă a sculei pentru a Desface șuruburile/piulițele. Poziționați comutatorul preselectorului de direcție în poziția „OFF” (blocare centrală) pentru a reduce posibilitatea pornirii accidentale atunci când nu este utilizată. NOTĂ Cheia cu impact nu va funcționa decât dacă comutatorul preselectorului de direcție este cuplat complet la stânga sau la dreapta. AVERTISMENT! Sculele cu acumulatori sunt întotdeauna în stare de funcționare. Prin urmare, comutatorul preselector de direcție trebuie să fie întotdeauna blocat în poziția centrală atunci când scula nu este utilizată sau când este transportată de către dumneavoastră.144

[e-mail] Selecția modului (a se vedea figura H) Scula dumneavoastră este echipată cu un panou de control al vitezei 3, situat pe piciorul uneltei. Acesta este format din butonul de control a transmisiei, butonul „M” și indicatoarele LED pentru modurile de lucru. Butonul de control a transmisiei este utilizat pentru a selecta dintre trei moduri pentru a regla setarea cuplului, a vitezei de rotație (RPM) și a vitezei de impact (IPM) pentru o aplicație. Modurile 1, 2 și 3 sunt singurele moduri în care viteza este controlată de comutatorul de declanșare cu turație variabilă. Pentru a selecta modul de control al șurubelniței:

Mai întâi, verificați modul activ. Apăsați direct de control a transmisiei fără a atinge comutatorul de declanșare. Indicatorul LED de sub numărul modului se va ilumina pentru a indica setarea modului activ.

Apăsați butonul de control a transmisiei pentru scurt timp (mai puțin de 0,5 secunde) pentru a parcurge cele 3 moduri. Fiecare apăsare schimbă un nivel de cuplu. Vedeți mai multe detalii în graficul de mai jos. „A” este un mod special, care este conceput pentru a fi utilizat atât cu rotație înainte pentru strângerea șuruburilor sau piulițelor, cât și cu rotație inversă pentru desfacerea șuruburilor sau piulițelor.

Înainte: mod de oprire automată a șuruburilor; unealta se oprește după aplicarea unui număr de impacturi pentru a evita fixarea prea strânsă.

Reverse: modul de îndepărtare a șuruburilor; unealta se oprește automat de îndată ce a desface șurubul/piulița. Modul „ ” este destinat pentru înșurubarea șuruburilor în lemn. Utilizând butonul „M”: Apăsați direct butonul „M” fără a atinge comutatorul de declanșare. Indicatorul luminos corespunzător se va aprinde pentru a indica modul activ. Apăsați scurt butonul „M” (mai puțin de 0,5 secunde) pentru a comuta între modurile „A” și „”. Fiecare apăsare schimbă un mod. Vedeți mai multe detalii în graficul de mai jos: Rotație înainte: Indicator luminos pe panoul de comandă Mod de lucru IPM maxim (Impacturi pe minut

Strângerea fină a șuruburilor și piulițelor mici. 2 2700 Cuplu de strângere moderat. 3 3750 Cuplu de strângere maxim. A / Strângere cu oprire automată

Creșteți semnificativ viteza de înșurubare în timp ce înfigeți șuruburi în lemn.145

+49 (0) 21 91 / 7 92-0 • hazet.de • [e-mail]ție inversă:Indicator luminos pe panoul de comandăMod de lucruIPM maxim (Impacturi pe minut)Aplicare1 1000Desfacerea reglată fin a șuruburilor și piulițelor mici.2 2700Cuplu de deșurubare moderat.3 3750Cuplu de deșurubare maxim. A / Desfacerea cu oprire automată. Creșteți considerabil viteza de înșurubare în timp ce deșurubați șuruburile pentru lemn. ON(PORNIT); OFF(OPRIT) AVERTISMENT! Nu schimbați modul de lucru în timp ce scula rulează. Schimbarea bruscă a cuplului poate provoca pierderea controlului cauzând posibile vătămări sau deteriorări ale sculei sau piesei de prelucrat. NOTĂ Varietatea densității lemnului și a materialului metalic poate afecta rezultatul final. Utilizatorul ar trebui să selecteze modul corespunzător în funcție de aplicație. NOTĂ Indicatorul LED se va opri la aproximativ 1 min după ce comutatorul de declanșare este eliberat. NOTĂ Când scula este pornită următoarea dată, modul de lucru va reveni la setarea anterioară. Pornirea sculei electrice (a se vedea figura I)

Pentru a porni scula electrică:Apăsați butonul de declanșare 2.Comutatorul de declanșare cu turație variabilăoferă o viteză mai mare, cu o presiune dedeclanșare crescută și o viteză mai mică, cu opresiune de declanșare scăzută. Pentru a opri scula electrică:Eliberați butonul de declanșare. Lumină LED (a se vedea figura J) Apăsați simultan timp de 2 secunde butonul "drive-control" " și butonul "M " până când cele cinci indicatoare luminoase încep să clipească, indicând faptul că scula electrică a intrat în modul de reglare a luminozității luminii de lucru.În modul de reglare a luminozității luminii de lucru, de fiecare dată când apăsați comutatorul de declanșare, luminozitatea se va schimba la nivelul următor și se va cicla între următoarele șase niveluri de luminozitate.1 2 3456Lumină oprităCel mai scăzut Cel mai ridicatApăsați butonul de control a transmisiei sau butonul „M” pentru a ieși din modul de reglare a luminozității luminii de lucru. Dacă nu se efectuează nicio operațiune timp de 5 secunde, scula va ieși automat din modul de reglare a luminozității.146

[e-mail] La următoarea pornire a sculei, funcția de memorie va reține și va reveni la ultimul nivel de luminozitate a luminii de lucru.Lumina se va stinge automat la aproximativ 10 secunde după ce comutatorul de declanșare este eliberat. Strângeți și desfaceți șuruburile și piulițele șuruburile (a se vedea figura K ) Pentru a strânge piulițele și șuruburileUtilizați soclul hexagonală care se potrivește cu piulița sau șurubul. Selectați un mod de lucru adecvat în funcție de tipul sau dimensiunea șurubului și a piuliței. Înainte de a începe munca, efectuați întotdeauna o operațiune de testare pentru a determinatimpul de fixare adecvat pentru șurubul saupiulița dvs. Este recomandabil să efectuațio probă de încercare pe un material vechipentru a determina cea mai bună selecție amodului. Puneți comutatorul de preselecție a direcției 5 în poziția înainte. Țineți unealta ferm și puneți soclul peste șurub sau piuliță. Asigurați-vă că lungimea completă a capului șurubului sau a piuliței este cuplată complet în soclu. Apăsați comutatorul de declanșare cu viteză variabilă 2 pentru a porni cheia de impact. Începeți încet, crescând viteza pe măsură ce piulița sau șurubul rulează în jos. Puneți piulița sau șurubul bine, încetinind unealta până la oprire. Dacă această procedură nu este urmată, scula va avea tendința de a se cupla sau de a se răsuci în mână dvs. atunci când piulița sau șuruburile se așează. Fixați șurubul sau piulița la cuplul adecvat. După fixare, verificați întotdeauna cuplul cu o cheie dinamometrică. Dacă elementele de fixare sunt prea strânse, reduceți timpul de impact.OBSERVAȚIE: Țineți unealta drept de-a lungul axei șurubului sau piuliței. Un cuplu de strângere excesiv poate deteriora șurubul/piulița sau soclul.Pentru a desface piulițele și șuruburileUtilizați fie modul 1, 2, 3 sau modul „A” pentru a desface piulițele și șuruburile, în funcție de aplicație. Când lucrați deasupra capului sau lucrați la anvelopele auto, pentru a preveni căderea elementelor de fixare deșurubate pe sol sau într-un spațiu îngust, se recomandă utilizarea modului „A” pentru a face această lucrare. Puneți comutatorul preselectorului de direcție 5 în poziția inversă. Țineți unealta ferm și puneți soclul peste șurub sau piuliță. Asigurați-vă că lungimea completă a capului șurubului sau a piuliței este cuplată complet în soclu. Apăsați comutatorul de declanșare cu viteză variabilă 2 pentru a porni cheia de impact. Odată ce elementul de fixare este desfăcut, unealta se va opri. Acestă unealtă vă permite, de asemenea, să apăsați în continuare comutatorul de declanșare pentru a scoate piulița din șurubul lung, dacă este necesar. Întreținerea și îngrijirea AVERTISMENT! Scoateți acumulatorul înainte de a executa vreo operațiune asupra sculei electrice. Curățare

Curățați periodic scula electrică și grilajul situat în fața fantelor de aerisire. Frecvența curățării depinde de material și de durata de utilizare. Curățați periodic interiorul carcasei și motorul cu aer comprimat uscat. Piese de schimb și accesorii Pentru alte accesorii, în special scule și accesorii de lustruire, consultați cataloagele fabricantului.Vederea în spațiu și lista pieselor de schimb pot fi găsite pe pagina noastră de Internet:147

[e-mail] Informații privind eliminarea AVERTISMENT! Instrucțiuni de dezafectare a sculelor electrice inutilizabile: sculă electrică cu acumulator prin scoaterea acumulatorului. Numai pentru țările UENu eliminați sculele electrice împreună cu deșeurile menajere!Conform Directivei europene 2012/19/UE privind echipamentele electrice și electronice și transpunerea acesteia în legislația națională, sculele electrice uzate trebuie colectate separat și eliminate într-un mod ecologic. Recuperarea materiilor prime în loc de eliminarea acestora. Dispozitivul, accesoriile și ambalajul trebuie reciclate într-un mod ecologic. Componentele de plastic sunt identificate în vederea reciclării în funcție de tipul de material. AVERTISMENT! Nu aruncați bateriile în gunoiul menajer, apă sau foc. Nu desfaceți bateriile uzate. Numai pentru țările UE:În conformitate cu Directiva 2006/66/CE, bateriile defecte sau uzate trebuie reciclate. NOTĂ Vă rugăm să întrebați distribuitorul despre opțiunile privind eliminarea! -Declarație de conformitate Declarăm pe propria noastră răspundere că produsul descris în „Specificațiile tehnice” este conform cu următoarele standarde sau documente normative:EN 62841 în conformitate cu reglementările directivelor 2014/30/UE, 2006/42/CE, 2011/65/UE.Responsabil pentru documentele tehnice: Exonerare de responsabilitate Producătorul și reprezentantul acestuia nu sunt responsabili pentru orice pagubă și pierdere de profit suferită ca urmare a întreruperii activității comerciale cauzată de produs sau de un produs neadecvat.Producătorul și reprezentantul acestuia nu sunt responsabili pentru orice pagubă cauzată de utilizarea neadecvată a produsului sau de utilizarea produsului cu produse de la alți producători. Responsabil pentru documentele tehnice: HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofstraße 25 - 29 42857 Remscheid GERMANY i.V. Volker Grünberg Șef al Departamentului de Calitate (QD)
