INSTRUKCJA OBSŁUGI 9512600 Hazet

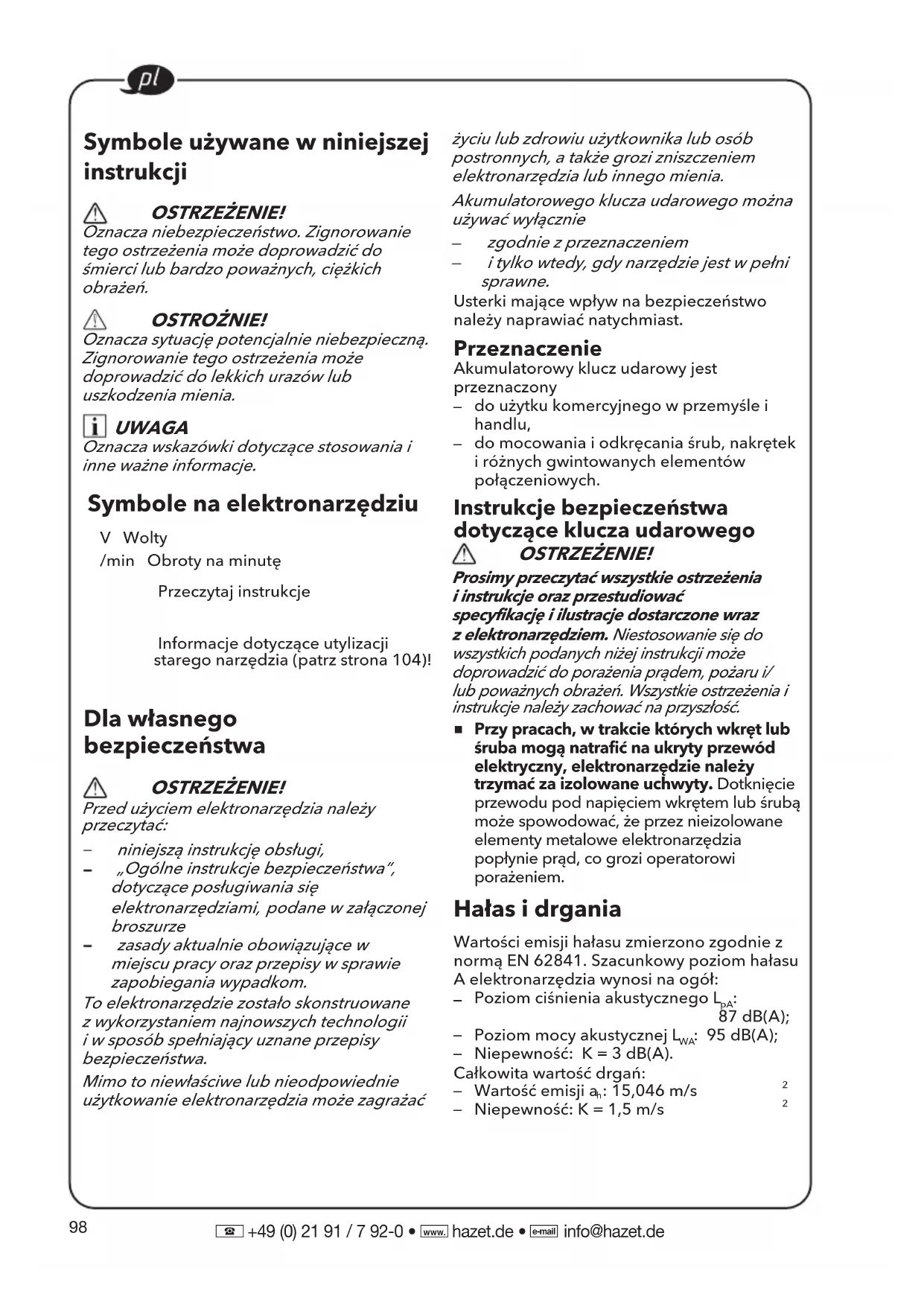

+49 (0) 21 91 / 7 92-0 • hazet.de • [e-mail] Symbole używane w niniejszej instrukcji OSTRZEŻENIE! Oznacza niebezpieczeństwo. Zignorowanie tego ostrzeżenia może doprowadzić do śmierci lub bardzo poważnych, ciężkich obrażeń. OSTROŻNIE! Oznacza sytuację potencjalnie niebezpieczną. Zignorowanie tego ostrzeżenia może doprowadzić do lekkich urazów lub uszkodzenia mienia. UWAGA Oznacza wskazówki dotyczące stosowania i inne ważne informacje. Symbole na elektronarzędziu V Wolty /min Obroty na minutę Przeczytaj instrukcje Informacje dotyczące utylizacji starego narzędzia (patrz strona 104)! Dla własnego bezpieczeństwa OSTRZEŻENIE! Przed użyciem elektronarzędzia należy przeczytać: niniejszą instrukcję obsługi, „Ogólne instrukcje bezpieczeństwa”, dotyczące posługiwania się elektronarzędziami, podane w załączonej broszurze zasady aktualnie obowiązujące w miejscu pracy oraz przepisy w sprawie zapobiegania wypadkom. To elektronarzędzie zostało skonstruowane z wykorzystaniem najnowszych technologii i w sposób spełniający uznane przepisy bezpieczeństwa. Mimo to niewłaściwe lub nieodpowiednie użytkowanie elektronarzędzia może zagrażać życiu lub zdrowiu użytkownika lub osób postronnych, a także grozi zniszczeniem elektronarzędzia lub innego mienia. Akumulatorowego klucza udarowego można używać wyłącznie zgodnie z przeznaczeniem i tylko wtedy, gdy narzędzie jest w pełni sprawne. Usterki mające wpływ na bezpieczeństwo należy naprawiać natychmiast. Przeznaczenie Akumulatorowy klucz udarowy jest przeznaczony do użytku komercyjnego w przemyśle ihandlu, do mocowania i odkręcania śrub, nakręteki różnych gwintowanych elementówpołączeniowych. Instrukcje bezpieczeństwa dotyczące klucza udarowego OSTRZEŻENIE! Prosimy przeczytać wszystkie ostrzeżenia i instrukcje oraz przestudiować specyfikację i ilustracje dostarczone wraz z elektronarzędziem. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/ lub poważnych obrażeń. Wszystkie ostrzeżenia i instrukcje należy zachować na przyszłość.

Przy pracach, w trakcie których wkręt lub śruba mogą natrafić na ukryty przewód elektryczny, elektronarzędzie należy trzymać za izolowane uchwyty. Dotknięcie przewodu pod napięciem wkrętem lub śrubą może spowodować, że przez nieizolowane elementy metalowe elektronarzędzia popłynie prąd, co grozi operatorowi porażeniem. Hałas i drgania Wartości emisji hałasu zmierzono zgodnie z normą EN 62841. Szacunkowy poziom hałasu A elektronarzędzia wynosi na ogół: Poziom ciśnienia akustycznego L

87 dB(A); Poziom mocy akustycznej L : 95 dB(A);

Niepewność: K = 3 dB(A).Całkowita wartość drgań: Wartość emisji a : 15,046 m/s

Niepewność: K = 1,5 m/s

[e-mail] OSTROŻNIE! Podane wartości pomiarów odnoszą się do nowych elektronarzędzi. Codzienne użytkowanie sprawia, że wartości hałasu i drgań ulegają zmianie. UWAGA Deklarowane całkowite wartości drgań i deklarowany poziom emisji hałasu podane w niniejszej karcie informacyjnej zostały zmierzone zgodnie ze standardową metodą testowania określoną w normie EN 62841 i mogą służyć do porównywania różnych narzędzi.Parametr ten może również służyć do wstępnej oceny narażenia na drgania. Podany poziom emisji drgań odnosi się do najważniejszych zastosowań narzędzia.Jeśli jednak narzędzie będzie używane do innych zastosowań, z innymi akcesoriami i końcówkami lub jeżeli będzie niewłaściwie konserwowane, poziom emisji drgań może być inny.Może to istotnie zwiększyć poziom narażenia użytkownika na drgania w całym okresie pracy.W celu dokładnego oszacowania poziomu narażenia na drgania, konieczne jest uwzględnienie również czasu, gdy narzędzie jest wyłączone lub pracuje, ale nie jest w rzeczywistości używane.Może to istotnie zmniejszyć poziom narażenia użytkownika na drgania w całym okresie pracy.Należy określić dodatkowe środki ostrożności zabezpieczające użytkownika przed skutkami drgań, takie jak np. konserwacja narzędzia i akcesoriów/końcówek, dbałość o ciepło dłoni, organizacja pracy itp. OSTRZEŻENIE! Emisja drgań i hałasu podczas rzeczywistego stosowania elektronarzędzia może się różnić od deklarowanej wartości, w której narzędzie jest używane. Aby się zabezpieczyć, w rzeczywistych warunkach użytkowania użytkownik powinien nosić rękawice i nauszniki ochronne. OSTROŻNIE! Gdy poziom ciśnienia akustycznego przekracza 85 dB(A), należy nosić ochronniki słuchu. Dane techniczne NarzędzieTyp Klucz udarowyNapięcie znamionowe prąd stały Prędkość bez obciążenia/min 2700Maks. prędkość udaruuder- zeń/ min

Maks. moment obrotowyNm 406Ciężar wg „Procedury EPTA 01/2003” (bez akumulatora kg 1,17Akumulator 18 VCiężar akumulatora kg 0,4 0,7 Temperatura pracy -10-40℃Temperatura przechowywania< 50℃Temperatura ładowania4-40℃Ładowarka 9512-600 9500-025 9500-05 9500-025 9500-05 9500-18 / 9501-1018100

[e-mail] Krótki opis urządzenia (patrz rysunek A) Numeracja elementów odnosi się do rysunku narzędzia na stronie z elementami graficznymi.1 Kwadratowa końcówka 1/2”2 Włącznik spustowy z regulacją prędkości3 Panel sterowania prędkością4 Lampka LED5 Przełącznik wyboru kierunku (do przodu / blokada – pozycja środkowa / do tyłu)6 Zaczep na pasekDo mocowania paska na rękę (do dokupienia osobno), co zmniejsza ryzyko upuszczenia narzędzia.7 Klips na pasek8 Otwór9 Śruba mocująca Instrukcja obsługi OSTRZEŻENIE! Przed wykonaniem jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator. Przed włączeniem elektronarzędzia Prosimy wypakować akumulatorowy klucz udarowy i sprawdzić, czy nie brakuje żadnej części i czy nic nie jest uszkodzone. UWAGA W momencie dostawy akumulatory nie są całkowicie naładowane. Przed rozpoczęciem użytkowania należy całkowicie naładować akumulatory. Więcej informacji – patrz instrukcja obsługi ładowarki. Wkładanie/wymiana akumulatora

Włożyć naładowany akumulator do elektronarzędzia i docisnąć, aby zablokował się na swoim miejscu (patrz rysunek B). Aby wyjąć akumulator, wystarczy nacisnąć przycisk odblokowujący (1.) i wysunąć akumulator (2.) (patrz rysunek C). OSTROŻNIE! Gdy urządzenie nie jest używane, należy chronić styki akumulatora. Luźne części metalowe mogą doprowadzić do zwarcia styków; ryzyko wybuchu i pożaru! Zdejmowany klips na pasek Narzędzie jest wyposażone w zdejmowany klips na pasek 7, który można zamocować z obu stron narzędzia, co jest wygodne podczas transportu. Wyjąć akumulator z narzędzia. Dopasować żebro i otwór w klipsie na pasek 7 do otworu 8 i gwintowanego otworu w podstawie narzędzia (patrz rysunek D). Włożyć śrubę mocującą 9 i mocno dokręcić śrubokrętem (do dokupienia osobno). Zaczep na pasek

Zaczep na pasek 6 służy do mocowania paska na rękę (do dokupienia osobno), który zmniejsza ryzyko upuszczenia narzędzia. Podczas noszenia narzędzia pasek należy mieć owinięty wokół ręki (patrz rysunek E). Zakładanie i zdejmowanie nasadki udarowej (patrz rysunek F) OSTROŻNIE! Przed wykonaniem jakichkolwiek prac przy elektronarzędziu należy przestawić przełącznik wyboru kierunku 5 w pozycję środkową. Przed zainstalowaniem nasadki udarowej należy się upewnić, czy nasadka udarowa i część montażowa nie są uszkodzone.

Dopasować kwadratowe gniazdo nasadki udarowej do kwadratowej końcówki 1 i wcisnąć nasadkę udarową do oporu na kwadratową końcówkę. W razie potrzeby lekko stuknąć. Aby zdjąć nasadkę udarową, wystarczy ją pociągnąć. OSTRZEŻENIE! Po dłuższym użytkowaniu nasadka udarowa może być gorąca. Podczas zdejmowania nasadki udarowej z narzędzia należy używać rękawic ochronnych lub najpierw poczekać, aż nasadka udarowa ostygnie.101

reselekcja kierunku (patrz rysunek G) OSTROŻNIE!

ierunek obrotów należy zmieniać dopiero wtedy, gdy elektronarzędzie całkowicie się zatrzyma. Przestawić przełącznik wyboru kierunku 5 w żądane położenie:

Aby dokręcać śruby/nakrętki, przełącznik wyboru kierunku należy ustawić po lewej stronie narzędzia. Aby odkręcać śruby/nakrętki, przełącznik wyboru kierunku należy ustawić po prawej stronie narzędzia. Ustawienie przełącznika wyboru kierunku w pozycji „OFF” (wyłączenie, blokada – pozycja środkowa) zmniejsza możliwość przypadkowego uruchomienia, gdy urządzenie nie jest używane. UWAGA

eśli przełącznik wyboru kierunku nie zostanie całkowicie przesunięty w lewo lub w prawo, klucz udarowy nie będzie działać w ogóle. OSTRZEŻENIE! Narzędzia akumulatorowe są zawsze gotowe do pracy. Dlatego też, gdy narzędzie nie jest używane lub gdy użytkownik nosi je przy boku, przełącznik wyboru kierunku powinien być zawsze zablokowany w pozycji środkowej. Wybór trybu (patrz rysunek H

arzędzie jest wyposażone w panel sterowania prędkością 3, znajdujący się na stopce narzędzia. Składa się on z przycisku sterowania napędem, przycisku „M” oraz kontrolek LED trybów pracy.Przycisk sterowania trybem wkręcania służy do wyboru jednego z trzech trybów regulacji momentu obrotowego, prędkości obrotowej (RPM) i prędkości udaru (IPM) w zależności od zastosowania. Tryby 1, 2 i 3 są jedynymi trybami, w których prędkość jest kontrolowana przełącznikiem spustowym z regulacją prędkości.Aby wybrać tryb sterowania wkręcaniem, należy: Najpierw sprawdzić włączony tryb. Bezpośrednio nacisnąć przycisk sterowania napędem, bez dotykania przełącznika spustowego. Zaświeci się kontrolka LED pod numerem trybu, sygnalizując włączony tryb. Aby przełączać między 3 trybami, należy na krótko wciskać przycisk sterowania trybem wkręcania (krócej niż 0,5 sekundy). Każde wciśnięcie zmienia moment obrotowy o jeden poziom. Więcej szczegółów podano w tabeli poniżej„A” oznacza tryb specjalny, przeznaczony zarówno do dokręcania śrub lub nakrętek, jak i do ich odkręcania. Do przodu: tryb automatycznego zatrzymywania się; aby uniknąć zbyt mocnego dokręcenia, po kilkukrotnym udarze, narzędzie samo się zatrzymuje. Do tyłu: tryb wykręcania śrub; narzędzie zatrzymuje się automatycznie, gdy tylko poluzuje śrubę/nakrętkę.Tryb „” jest przeznaczony do wkręcania wkrętów w drewno.Używanie przycisku „M”:Bezpośrednio nacisnąć przycisk „M”, bez dotykania przełącznika spustowego. Zaświeci się odpowiednia kontrolka, sygnalizując aktywny tryb. Aby przełączać między trybami „A” i „”, wystarczy na krótko wciskać przycisk „M” (krócej niż 0,5 sekundy). Każde wciśnięcie powoduje przełączenie o jeden tryb. Więcej szczegółów podano w tabeli poniżej:102

[e-mail] Kręcenie do przodu: Kontrolka na panelu sterowania Tryb pracy Maksymalna liczba IPM (uderzenia na minutę) Zastosowanie

Precyzyjne dokręcanie małych śrub i nakrętek.

Umiarkowany moment dokręcania.

Maksymalny moment dokręcania. A / Dokręcanie z automatycznym zatrzymaniem.

Znaczne zwiększenie prędkości wkręcania podczas wkręcania wkrętów w drewno. Kręcenie do tyłu: Kontrolka na panelu sterowania Tryb pracy Maksymalna liczba IPM (uderzenia na minutę) Zastosowanie

Precyzyjne odkręcanie małych śrub i nakrętek.

Umiarkowany moment odkręcania.

Maksymalny moment odkręcania. A / Odkręcanie z automatycznym zatrzymaniem.

Znaczne zwiększenie prędkości odkręcania podczas wykręcania wkrętów z drewna.

[e-mail] OSTRZEŻENIE! Podczas pracy narzędzia nie wolno zmieniać trybu pracy. Nagła zmiana momentu obrotowego może doprowadzić do utraty kontroli nad narzędziem, powodując urazy lub uszkodzenie narzędzia lub obrabianego przedmiotu. UWAGA Różnice w gęstości drewna oraz różnorodność materiałów metalowych mogą mieć wpływ na efekt końcowy. Użytkownik powinien wybrać tryb odpowiedni do konkretnego zastosowania. UWAGA Kontrolka LED wyłączy się po około 1 minucie od puszczenia przełącznika spustowego. UWAGA Gdy narzędzie zostanie ponownie włączone, tryb pracy powróci do poprzedniego ustawienia. Włączanie elektronarzędzia (patrz ry- sunek I)

Aby włączyć elektronarzędzie, należy:Nacisnąć przełącznik spustowy 2.Przełącznik spustowy z regulacją prędkościzwiększa obroty w miarę większegowciśnięcia spustu oraz zmniejsza je, gdy spustjest naciskany słabiej. Aby wyłączyć elektronarzędzie, należy:Puścić włącznik spustowy. Lampka LED (patrz rysunek J) Wciśnij jednocześnie „przycisk sterowania napędem ” i „M ” przez 2 sekundy aż pięć kontrolek wskaźnika zacznie migać, oznaczając, że narzędzie przeszło w tryb regulacji jasności oświetlenia roboczego.W trybie regulacji jasności lampki do pracy, po każdym wciśnięciu przycisku spustowego, jasność przełącza się na następny poziom. Zmiany następują cyklicznie w obrębie następujących sześciu poziomów jasności.1 2 3 4 56Światło wyłączoneNajsłabszeNajmocniejszeNacisnąć przycisk sterowania napędem lub przycisk „M”, aby wyjść z trybu regulacji jasności lampki do pracy. Jeśli przez 5 sekund nie zostanie podjęte żadne działanie, narzędzie automatycznie opuści tryb regulacji jasności.Następnym razem, gdy narzędzie zostanie włączone, funkcja pamięci przywróci ostatni poziom jasności lampki do pracy.Światło wyłączy się automatycznie po około 10 sekundach od puszczenia przycisku spustowego. Dokręcanie i odkręcanie nakrętek i śrub (patrz rysunek K) Dokręcanie śrub i nakrętekNależy użyć nasadki sześciokątnej pasującej do nakrętki lub śruby. Wybrać odpowiedni tryb pracy w zależności od typu lub rozmiaru śruby i nakrętki. Przed rozpoczęciem pracy należy zawsze przeprowadzić próbę, aby w ten sposób określić właściwy czas dokręcania śruby lub nakrętki. W celu ustalenia i wybrania optymalnego trybu, zalecane jest wykonanie próby na niepotrzebnym kawałku materiału. Przestawić przełącznik wyboru kierunku 5 na ustawienie do przodu. Mocno chwycić narzędzie i założyć nasadkę na śrubę lub nakrętkę. Upewnić się, że łeb śruby lub nakrętka jest na całej długości całkowicie osadzona w gnieździe. Nacisnąć przełącznik spustowy z regulacją prędkości 2, aby włączyć klucz udarowy. Rozpocząć powoli, zwiększając prędkość w miarę dokręcania nakrętki lub śruby. Dobrze dokręcić nakrętkę lub śrubę, zmniejszając prędkość narzędzia aż do zatrzymania. Jeśli procedura ta nie będzie przestrzegana, narzędzie będzie miało tendencję do obracania się i przekręcania w dłoni, gdy nakrętka lub śruba zacznie stawiać opór. Dokręcić śrubę lub nakrętkę odpowiednim momentem. Po dokręceniu zawsze sprawdzić moment dokręcenia kluczem dynamometrycznym. Jeśli elementy połączeniowe zostaną wkręcone zbyt mocno, należy skrócić czas używania udaru.UWAGA: Narzędzie należy trzymać prosto wzdłuż osi śruby lub nakrętki. Zbyt duży moment dokręcania może doprowadzić do uszkodzenia śruby/nakrętki lub nasadki.104

[e-mail] Odkręcanie śrub i nakrętekW zależności od zastosowania, aby odkręcać śruby i nakrętki, należy używać trybu 1, 2, 3 lub trybu „A”. Podczas pracy nad głową lub pracy przy oponach samochodowych, aby zapobiec spadnięciu odkręconych elementów połączeniowych na ziemię lub w miejsca trudnodostępne, do wykonania pracy zaleca się używać trybu „A”. Ustawić przełącznik wyboru kierunku 5 w pozycję do tyłu. Mocno chwycić narzędzie i założyć nasadkę na śrubę lub nakrętkę. Upewnić się, że łeb śruby lub nakrętka jest na całej długości całkowicie osadzona w gnieździe. Nacisnąć przełącznik spustowy z regulacją prędkości 2, aby włączyć klucz udarowy. Po odkręceniu elementu połączeniowego narzędzie przestanie pracować. Narzędzie umożliwia również dalsze wciskanie spustu w celu wykręcenia nakrętki z długiej śruby, o ile jest taka potrzeba. Konserwacja i utrzymanie OSTRZEŻENIE! Przed wykonaniem jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator. Czyszczenie

Elektronarzędzie i kratkę z przodu otworów wentylacyjnych należy regularnie czyścić. Częstotliwość czyszczenia zależy od materiału i czasu użytkowania. Wnętrze obudowy i silnik należy regularnie przedmuchiwać sprężonym powietrzem. Części zamienne i akcesoria Pozostałe akcesoria, w szczególności zaś narzędzia i akcesoria do polerowania, znaleźć można w katalogach producenta.Rysunki rozstrzelone i listy części zamiennych znaleźć można na naszej stronie: Informacje dotyczące utylizacji OSTRZEŻENIE! Jeśli elektronarzędzie jest już niepotrzebne, należy uniemożliwić używanie go: w przypadku elektronarzędzi akumulatorowych przez wyjęcie akumulatora. Tylko kraje UEElektronarzędzi nie należy wyrzucać do zmieszanych odpadów komunalnych!Zgodnie z europejską dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) oraz jej transpozycjami krajowymi, zużyte narzędzia elektryczne powinny być zbierane oddzielnie i poddawane recyklingowi w sposób przyjazny dla środowiska.Odzyskiwanie surowców zamiast utylizacji odpadów.Urządzenie, akcesoria i opakowanie należy poddać recyklingowi w przyjazny dla środowiska sposób. Identyfikacja części plastikowych przeznaczonych do recyklingu odbywa się na podstawie materiału, z którego są one wykonane. OSTRZEŻENIE! Akumulatorów/baterii nie należy wyrzucać do zmieszanych odpadów komunalnych (zwykłych śmieci gospodarstwach domowych), ani wrzucać do ognia lub wody. Nie otwierać zużytych baterii/akumulatorów. Tylko kraje UE:Zgodnie z Dyrektywą 2006/66/WE, uszkodzone lub zużyte baterie i akumulatory muszą być poddane recyklingowi. UWAGA O dostępne możliwości utylizacji prosimy zapytać swojego dystrybutora!105

[e-mail] -Deklaracja zgodności Producent na własną i wyłączną odpowiedzialność oświadcza, że wyrób opisany w części „Specyfikacja techniczna” spełnia warunki podane w następujących normach lub dokumentach standaryzujących: Norma EN 62841 zgodna z postanowieniami Dyrektyw 2014/30/UE, 2006/42/WE, 2011/65/UE. Podmiot odpowiedzialny za dokumentację techniczną: Wyłączenia odpowiedzialności Producent i jego przedstawiciel nie ponoszą odpowiedzialności za jakiekolwiek szkody i straty oraz utratę zysków wskutek przerwy w prowadzeniu działalności spowodowanej produktem lub faktem, że produktu nie da się używać. Producent i jego przedstawiciel nie ponoszą odpowiedzialności za jakiekolwiek szkody i straty spowodowane niewłaściwym użyciem produktu lub używaniem go w połączeniu z produktami innych producentów. Podmiot odpowiedzialny za dokumentację techniczną: HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofstraße 25 - 29 42857 Remscheid GERMANY i.V. Volker Grünberg Dyrektor Działu Jakości (QD)
