9512600 - Аккумуляторная дрель-шуруповерт Hazet - Бесплатное руководство пользователя

Тип продукта	Аккумуляторный ударный шуруповерт
Бренд	Hazet
Модель	9512600
Номинальное напряжение	18 В пост. тока
Скорость холостого хода	2700 об/мин
Макс. частота ударов	3750 ударов/мин
Макс. крутящий момент	406 Нм
Приводной квадрат	1/2 дюйма
Вес (без аккумулятора)	1,17 кг
Вес аккумулятора (в зависимости от модели)	0,4 кг (9500-025) или 0,7 кг (9500-05)
Рабочая температура	от -10 до 40 °C
Температура хранения	< 50 °C
Температура зарядки	от 4 до 40 °C
Совместимые аккумуляторы	18 В, модели 9500-025 и 9500-05
Совместимое зарядное устройство	9500-18 / 9501-1018
Режимы работы	3 режима (регулировка скорости) + режим A (автостоп) + режим по дереву
Светодиодная лампа	Да, 6 регулируемых уровней яркости
Поясной зажим	Съемный
Крепление для ремешка	Да
Направление вращения	Реверсивное (вперед/назад) с центральной блокировкой
Уровень звукового давления	87 дБ(А)
Уровень звуковой мощности	95 дБ(А)
Общее значение вибрации	15,046 м/с² (неопределенность K=1,5)
Назначение	Промышленное коммерческое
Техническое обслуживание	Регулярно очищайте вентиляционные щели сухим сжатым воздухом

Часто задаваемые вопросы - 9512600 Hazet

Как изменить направление вращения?

Используйте кнопку предварительного выбора направления вращения (5), расположенную над спусковым крючком. Нажмите ее до упора влево для вращения вперед (затягивание), вправо для вращения назад (откручивание) или в центральное положение для блокировки инструмента. Никогда не изменяйте направление при работающем инструменте.

Как отрегулировать скорость?

Шуруповерт оснащен спусковым переключателем с регулируемой скоростью: чем сильнее нажатие, тем выше скорость. Вы также можете выбрать режим вождения (1, 2, 3) с помощью кнопки управления приводом на панели управления скоростью (3) для регулировки крутящего момента и частоты ударов.

Как использовать режим автоматической остановки?

Режим 'A' (автоматическая остановка) предназначен для затягивания или откручивания крепежа с остановкой после определенного количества ударов. Для его активации кратковременно нажмите кнопку 'M', пока не загорится индикатор 'A'. При вращении вперед инструмент останавливается после затягивания; при вращении назад – как только крепеж откручен.

Как установить поясной зажим?

Сначала извлеките аккумулятор. Совместите поясной зажим (7) с отверстием (8) и резьбовым отверстием в основании инструмента. Вставьте крепежный винт (9) и плотно затяните его отверткой (не входит в комплект). Зажим можно разместить с любой стороны.

Как отрегулировать яркость светодиодной лампы?

Одновременно нажмите кнопку управления приводом и кнопку 'M' на 2 секунды, пока все пять индикаторов не начнут мигать. Затем нажмите на спусковой крючок, чтобы переключать 6 уровней яркости (от выключенного до максимального). Нажмите кнопку управления или 'M' для выхода из режима настройки.

Какие аккумуляторы совместимы?

Инструмент работает с аккумуляторами Hazet 18 В моделей 9500-025 (вес 0,4 кг) и 9500-05 (вес 0,7 кг). Используйте только аккумуляторы Hazet для обеспечения безопасности и производительности.

Каков максимальный крутящий момент?

Максимальный крутящий момент шуруповерта Hazet 9512600 составляет 406 Нм, что позволяет затягивать и откручивать большие болты и гайки в промышленных условиях.

Как чистить инструмент?

Перед любой чисткой извлеките аккумулятор. Регулярно очищайте инструмент и решетки вентиляционных щелей сухой тканью или сухим сжатым воздухом. Не используйте растворители или абразивные средства. Регулярное обслуживание продлевает срок службы.

Можно ли использовать стандартные головки?

Да, шуруповерт оснащен приводным квадратом 1/2 дюйма (12,7 мм), совместимым со стандартными ударными головками этого размера. Перед использованием убедитесь, что головка находится в хорошем состоянии.

Что делать при перегреве?

Если инструмент перегрелся, отпустите спусковой крючок и дайте ему остыть перед продолжением работы. Избегайте длительного использования с максимальным крутящим моментом. Убедитесь, что вентиляционные щели не забиты. При повторном перегреве обратитесь в авторизованный сервисный центр.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 9512600 Hazet

00 Оригинальная инструкция по эксплуатации 156

За Вашата безопасност

ПРЕДУПРЕЖДЕНИЕ!

Инструкции за безопасност за ударния гайковерт

ПРЕДУПРЕЖДЕНИЕ!

7 Скоба за колан
8 Отваряне
9 Закрепваш винт

За затягане на гайки и болтове

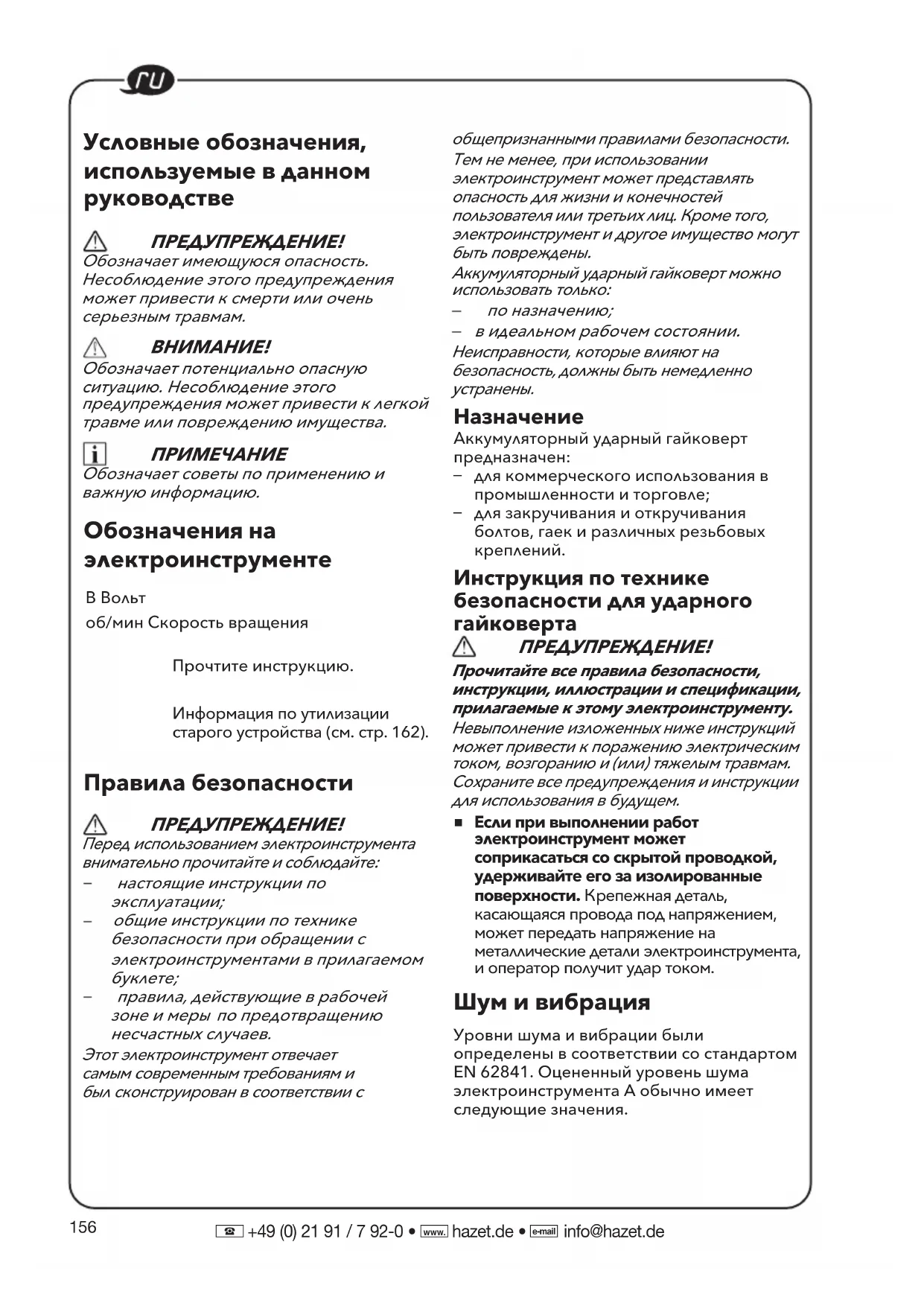

Условные обозначения, используемые в данном руководстве

ПРЕДУПРЕЖДЕНИЕ!

Обозначает имеющуюся опасность. Несоблюдение этого предупреждения может привести к смерти или очень серьезным травмам.

ВНИМАНИЕ!

Обозначает потенциально опасную ситуацию. Несоблюдение этого предупреждения может привести к легкой травме или повреждению имущества.

ПРИМЕЧАНИЕ

Обозначает советы по применению и важную информацию.

Обозначения на электроинструменте

В Вольт

об/мин Скорость вращения

Прочтите инструкцию.

Информация по утилизации старого устройства (см. стр. 162).

Правила безопасности

ПРЕДУПРЕЖДЕНИЕ!

Перед использованием электроинструмента внимательно прочитайте и соблюдайте:

– настоящие инструкции по эксплуатации;
– общие инструкции по технике безопасности при обращении с электроинструментами в прилагаемом буклете;
– правила, действующие в рабочей зоне и меры по предотвращению несчастных случаев.

Этот электроинструмент отвечает самым современным требованиям и был сконструирован в соответствии с

общепризнанными правилами безопасности. Тем не менее, при использовании электроинструмент может представлять опасность для жизни и конечностей пользователя или третьих лиц. Кроме того, электроинструмент и другое имущество могут быть повреждены.

Аккумуляторный ударный гайковерт можно использовать только:

— по назначению;

— в идеальном рабочем состоянии.

Неисправности, которые влияют на безопасность, должны быть немедленно устранены.

Назначение

Аккумуляторный ударный гайковерт предназначен:

– для коммерческого использования в промышленности и торговле;
– для закручивания и откручивания болтов, гаек и различных резьбовых креплений.

Инструкция по технике безопасности для ударного гайковерта

ПРЕДУПРЕЖДЕНИЕ!

Прочитайте все правила безопасности, инструкции, иллюстрации и спецификации, прилагаемые к этому электроинструменту.

Невыполнение изложенных ниже инструкций может привести к поражению электрическим током, возгоранию и (или) тяжелым травмам. Сохраните все предупреждения и инструкции для использования в будущем.

■ Если при выполнении работ электроинструмент может соприкасаться со скрытой проводкой, удерживайте его за изолированные поверхности. Крепежная деталь, касающаяся провода под напряжением, может передать напряжение на металлические детали электроинструмента, и оператор получит удар током.

Шум и вибрация

Уровни шума и вибрации были определены в соответствии со стандартом EN 62841. Оцененный уровень шума электроинструмента А обычно имеет следующие значения.

- Уровень звукового давления L_pA : 87 дБ (А)

- Уровень звуковой мощности L_WA : 95 дБ (А)

- Погрешность: K = 3 дБ

Общее значение вибрации:

– Значение воздействия ah: 15,046 м/с ^2

- Погрешность: K = 1,5 м/с ^2

ВНИМАНИЕ!

Указанные измерения относятся к новым электроинструментам. Ежедневное использование приводит к изменению значений шума и вибрации.

ПРИМЕЧАНИЕ

Указанные в данном документе общее значение вибрации и уровень шума измерены с помощью стандартизированного теста, соответствующего директиве EN 62841, и могут использоваться для сравнения одного инструмента с другим.

Эти сведения можно использовать для предварительной оценки уровня воздействия. Указанные уровни вибрации соответствуют основному назначению инструмента.

Однако если инструмент используется для других целей, с другими принадлежностями или в ненадлежащем состоянии, уровень вибрации может отличаться.

Это может значительно повысить уровень воздействия в течение всего времени работы.

Для точной оценки уровня воздействия вибрации необходимо также учитывать время, когда инструмент выключен или работает, но фактически не используется.

Это может значительно снизить уровень воздействия в течение всего времени работы.

Необходимо предусмотреть дополнительные способы защиты оператора от воздействия вибрации, такие как обслуживание инструментов и принадлежностей, защита рук от холода, организация режима работы.

ПРЕДУПРЕЖДЕНИЕ!

Реальный уровень вибрации и уровень шума электроинструмента могут

отличаться от указанных в зависимости от способа использования. В целях безопасности оператор должен надевать перчатки и средства защиты органов слуха во время использования устройства.

ВНИМАНИЕ!

Используйте средства защиты органов слуха при уровне звукового давления выше 85 дБ (А).

Технические

характеристики

Инструмент		9512-600
Тип		Ударныйгайковерт
Номинальное напряжение	В пост. тока	18
Скорость вращения без нагрузки	об/мин	2700
Макс. ударная скорость	уд/мин	3750
Максимальный крутящий момент	Нм 406
Масса согласно «ЕРТА Procedure 01/2003» (без аккумулятора)	кг 1,17
Аккумулятор 18 В		9500-0259500-05
Масса аккумулятора	кг	9500-0259500-05	0,40,7
Рабочая температура	От -10 до 40 °C
Температура хранения	< 50 °C
Температура зарядки	От 4 до 40 °C
Зарядное устройство	9500-18 / 9501-1018

Обзор (см. Рис. А)

Нумерация частей устройства относится к иллюстрациям устройства на странице схем.

1 Квадратный хвостовик 1/2»
2 Курковый регулятор скорости
3 Панель управления скоростью
4 Светодиодная подсветка
5 Переключатель выбора направления (вперед/блокировка/ реверс)

6 Крепление для наручного ремня

Используется для крепления наручного ремня (не входит в комплект), чтобы уменьшить вероятность падения инструмента.

7 Зажим для крепления к ремню

8 Отверстие

9 Крепежный винт

Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ!

Перед выполнением любых работ по обслуживанию электроинструмента извлекайте аккумулятор.

Перед включением электроинструмента

Распакуйте аккумуляторный ударный гайковерт и убедитесь, что все части в наличии и не повреждены.

ПРИМЕЧАНИЕ

Аккумуляторы поставляются частично заряженными. Перед началом работы полностью зарядите аккумуляторы. См. руководство по эксплуатации зарядного устройства.

Установка и замена аккумулятора

■ Вставьте заряженный аккумулятор в электроинструмент до щелчка (см. Рис. В).
- Чтобы извлечь аккумулятор (2), нажмите кнопку фиксации (1) и извлеките его (см. Рис. С).

ВНИМАНИЕ!

Когда устройство не используется, закрывайте контакты аккумулятора. Металлические предметы могут замкнуть контакты, в результате чего возможен взрыв или пожар!

Съемный зажим для крепления к ремню

Инструмент оснащен съемным зажимом для крепления к ремню 7 который можно расположить с одной стороны инструмента для удобной транспортировки.

■ Извлеките аккумулятор из устройства.
■ Совместите выступ и отверстие зажима для ремня 7 с отверстием 8 и резьбовым отверстием на основании инструмента (см. Рис. D).
■ Вставьте винт 9 и надежно закрутите его с помощью отвертки (не входит в комплект).

Крепление для наручного ремня

- Крепление 6 предназначено для установки наручного ремня (не входит в комплект), чтобы уменьшить вероятность падения инструмента. Оберните ремень вокруг руки при переноске инструмента (см. Рис. Е).

Установка и снятие ударной головки (см. Рис. F)

ВНИМАНИЕ!

Перед выполнением каких-либо работ с электроинструментом переведите переключатель выбора направления 5 в среднее положение.

Перед установкой ударной головки убедитесь, что ударная головка и монтажная часть не повреждены.

■ Совместите квадратную часть ударной головки с квадратным приводом 1 и

наденьте головку на привод до упора.

■ При необходимости слегка нажмите на нее.
■ Чтобы снять ударную головку, просто потяните ее.

ПРЕДУПРЕЖДЕНИЕ!

Ударная головка может нагреваться после длительного использования. При снятии ударной головки с инструмента используйте защитные перчатки или сначала дайте ударной головке остыть.

Выбор направления (см. Рис. G) ВНИМАНИЕ!

Меняйте направление вращения только тогда, когда электроинструмент остановлен.

Установите переключатель выбора направления 5 в нужное положение.

■ Установите переключатель выбора направления в крайнее левое положение относительно инструмента для затягивания болтов и гаек.
■ Установите переключатель выбора направления в крайнее правое положение относительно инструмента для ослабления болтов и гаек.
■ Установите переключатель выбора направления в положение «OFF» (блокировка), чтобы снизить вероятность случайного запуска инструмента, когда он не используется.

ПРИМЕЧАНИЕ

Ударный гайковерт не будет работать, если переключатель выбора направления не полностью установлен в левое или правое положение.

ПРЕДУПРЕЖДЕНИЕ!

Работающие от аккумуляторов инструменты всегда готовы к использованию. Поэтому переключатель выбора направления всегда должен быть заблокирован в центральном положении, если инструмент не используется или переносится.

Выбор режима (см. Рис. Н)

Данный инструмент оснащен панелью управления скоростью 3, расположенной на основании инструмента. Она состоит из кнопки управления приводом, кнопки «М» и светодиодных индикаторов режимов работы.

Кнопка управления приводом используется для выбора одного из трех режимов регулировки крутящего момента, скорости вращения (об/мин) и скорости удара (уд/мин) для конкретной задачи.

Режимы 1, 2 и 3 – единственные режимы, в которых скорость регулируется с помощью куркового регулятора.

Порядок выбора режима управления приводом

■ Сначала проверьте активный режим. Нажмите кнопку управления приводом, не касаясь куркового регулятора. Светодиодный индикатор под номером режима начнет светиться, указывая на текущий активный режим.
Нажимайте кнопку управления приводом (удерживая ее менее 0,5 секунды) для переключения между 3 режимами. Каждое нажатие изменяет уровень крутящего момента на одно значение. См. подробную информацию в таблице ниже.

«А» – это специальный режим, который предназначен для использования как с прямым вращением для затягивания болтов и гаек, так и с обратным вращением для ослабления болтов и гаек.

■ Вперед: режим автоматической остановки болта. Инструмент останавливается после нанесения ряда ударов, чтобы избежать слишком тугой затяжки.

■ Реверс: режим откручивания болта. Инструмент автоматически останавливается, как только ослабляет болт или гайку.

Режим «» предназначен для закручивания шурупов в древесину.

Использование кнопки «М»

Нажмите кнопку «М», не касаясь куркового регулятора. Будет светиться соответствующий индикатор, указывая на активный режим. Нажимайте кнопку «М» (удерживая ее менее 0,5 секунды) для переключения между режимами «А» и «». При каждом нажатии происходит изменение режима. См. подробную информацию в таблице ниже.

Вращение вперед

Индикатор на панели управления	Режим работы	Макс. скорость (ударов в минуту)	Применение
	1 1000		Точная затяжка небольших болтов и гаек.
	2 2700	Средний момент затяжки.
	3 3750		Максимальный момент затяжки.
	A	/	Затяжка с автоматической остановкой.
		/	Значительное увеличение скорости закручивания шурупов в древесину.

Обратное вращение

Индикатор на панели управления	Режим работы	Макс. скорость (ударов в минуту)	Применение
	1 1000		Точное ослабление небольших болтов и гаек.
	2 2700		Средний момент откручивания.
	3 3750		Максимальный момент откручивания.
	A	/	Ослабление с автоматической остановкой.
		/	Значительное увеличение скорости ослабления шурупов в древесине.

ВКА

ЫКА

ПРЕДУПРЕЖДЕНИЕ!

Не изменяйте рабочий режим во время работы инструмента. Внезапное изменение крутящего момента может привести к потере управления, получению травмы или повреждению инструмента или заготовки.

ПРИМЕЧАНИЕ

Различие в плотности древесины и металла может повлиять на конечный результат. Пользователь должен выбрать подходящий режим в зависимости от применения.

ПРИМЕЧАНИЕ

Светодиодный индикатор перестанет светиться примерно через 1 минуту после отпускания куркового регулятора.

ПРИМЕЧАНИЕ

При следующем включении инструмента будет использоваться предыдущий рабочий режим.

Включение

электроинструмента (см. Рис. I)

- Чтобы включить электроинструмент, нажмите на курковый регулятор 2. Курковый регулятор скорости обеспечивает более высокую скорость при повышенном давлении на курок и более низкую скорость при пониженном давлении на курок.

- Чтобы выключить электроинструмент, отпустите курок.

Светодиодный индикатор (см. Рис. J)

Одновременно нажмите кнопку управления приводом ➤ и кнопку «М» Ⓜ и удерживайте в течение 2 секунд, пока не начнут мигать пять индикаторов, указывая на то, что инструмент вошел в режим регулировки яркости рабочего освещения. В режиме регулировки яркости рабочего освещения при каждом нажатии на курковый регулятор яркость будет переходить на следующий уровень и циклически переключаться между следующими шестью уровнями яркости.

1	2	3	4	5	6
He светится	Самый низкий → Самый высокий

Чтобы выйти из режима регулировки яркости рабочего освещения, нажмите кнопку управления приводом или кнопку «М». Если в течение 5 секунд не выполняется никаких действий, инструмент автоматически выходит из режима регулировки яркости.

При следующем включении инструмента будет использоваться последний использованный уровень яркости рабочего освещения. Подсветка автоматически выключается примерно через 10 секунд после отпускания куркового регулятора.

Затягивание и ослабление гаек и болтов (см. Рис. К)

Затяжка гаек и болтов

Используйте шестигранную головку, соответствующую гайке или болту. Выберите подходящий рабочий режим в зависимости от типа и размера болта или гайки. Перед началом работы всегда выполняйте пробную операцию, чтобы определить подходящее время закручивания болта или гайки. Рекомендуется провести пробную процедуру на ненужном материале, чтобы определить подходящий режим.

■ Установите переключатель выбора направления 5 в положение «вперед».
- Крепко удерживайте инструмент и поместите головку на болт или гайку. Убедитесь, что головка полностью охватывает болт или гайку.
Нажмите курковый регулятор 2, чтобы включить ударный гайковерт. Начните с малой скорости и постепенно увеличивайте ее по мере закручивания гайки или болта. Плотно затяните гайку или болт, замедлив инструмент до полной остановки. Если не соблюдать эту процедуру, инструмент может проворачиваться в руке после установки гайки или болта на место.
■ Зафиксируйте болт или гайку с нужным моментом затяжки.
■ После затяжки всегда проверяйте крутящий момент при помощи динамометрического ключа. Если крепежные элементы затянуты слишком туго, сократите время воздействия.

ПРИМЕЧАНИЕ

■ Держите инструмент ровно вдоль оси болта или гайки.
■ Чрезмерный момент затяжки может повредить болт, гайку или головку.

Ослабление гаек и болтов

Используйте режим 1, 2, 3 или «А» для ослабления гаек и болтов в зависимости от области применения. Если необходимо держать инструмент выше уровня головы или работать с автомобильными колесами, рекомендуется использовать режим «А», чтобы ослабленный крепеж не упал на землю или в ограниченное пространство.

■ Установите переключатель выбора направления 5 в положение «реверс».
- Крепко удерживайте инструмент и поместите головку на болт или гайку. Убедитесь, что головка полностью охватывает болт или гайку.
Нажмите курковый регулятор 2, чтобы включить ударный гайковерт. Как только крепление ослабнет, инструмент остановится. Этот инструмент также позволяет при необходимости продолжать нажимать на курок для снятия гайки с длинного болта.

Обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ!

Перед выполнением любых работ по обслуживанию электроинструмента извлекайте аккумулятор.

Очистка

■ Регулярно чистите электроинструмент и решетку перед вентиляционными отверстиями. Частота очистки зависит от материала и продолжительности использования.
■ Регулярно продувайте внутреннюю часть корпуса и двигатель с помощью сухого сжатого воздуха.

Запасные части и принадлежности

Для получения информации о других принадлежностях, инструментах и полировальных средствах см. каталоги соответствующих производителей.

Изображения в разобранном виде и списки запасных частей можно найти по адресу: www.hazet.de

Информация об утилизации

ПРЕДУПРЕЖДЕНИЕ!

Чтобы старый электроинструмент нельзя было использовать:

— извлеките аккумулятор.

Только для стран ЕС. Не выбрасывайте электроинструменты вместе с ыми отходами!

В соответствии с европейской директивой 2012/19/EC по транспортировке и утилизации отходов электрического и электронного оборудования согласно национальному законодательству использованные электрические приборы должны собираться отдельно и утилизироваться экологически безопасным способом.

Регенерация сырья вместо утилизации отходов.

Устройство, принадлежности и упаковка должны быть утилизированы экологически безопасным способом. Пластиковые части могут быть переработаны в соответствии с типом материала.

ПРЕДУПРЕЖДЕНИЕ!

Не выбрасывайте аккумуляторы вместе с бытовым мусором, а также не бросайте их в огонь или в воду. Не вскрывайте использованные аккумуляторы. Только для стран ЕС. В соответствии с директивой 2006/66/ ЕС неисправные и использованные аккумуляторы необходимо утилизировать.

ПРИМЕЧАНИЕ

Для получения информации о вариантах утилизации обратитесь к продавцу.

(Є-Декларация соответствия

Мы с полной ответственностью

заявляем, что изделие, описанное в

разделе «Технические характеристики»,

соответствует следующим стандартам или

нормативным документам:

стандарт EN 62841 в соответствии с

требованиями директив 2014/30/EU,

2006/42/EC, 2011/65/EU.

Ответственный за техническудокументацию:

Отказ от ответственности

Производитель и его представитель

не несут ответственности за любой

ущерб и упущенную выгоду в результате

прерывания деятельности, вызванного

изделием или непригодным для

использования изделием.

Производитель и его представитель не

несут ответственности за любой ущерб,

вызванный неправильным использованием

устройства или использованием

устройства с изделиями других

производителей.
