HASZNÁLATI ÚTMUTATÓ 9512600 Hazet

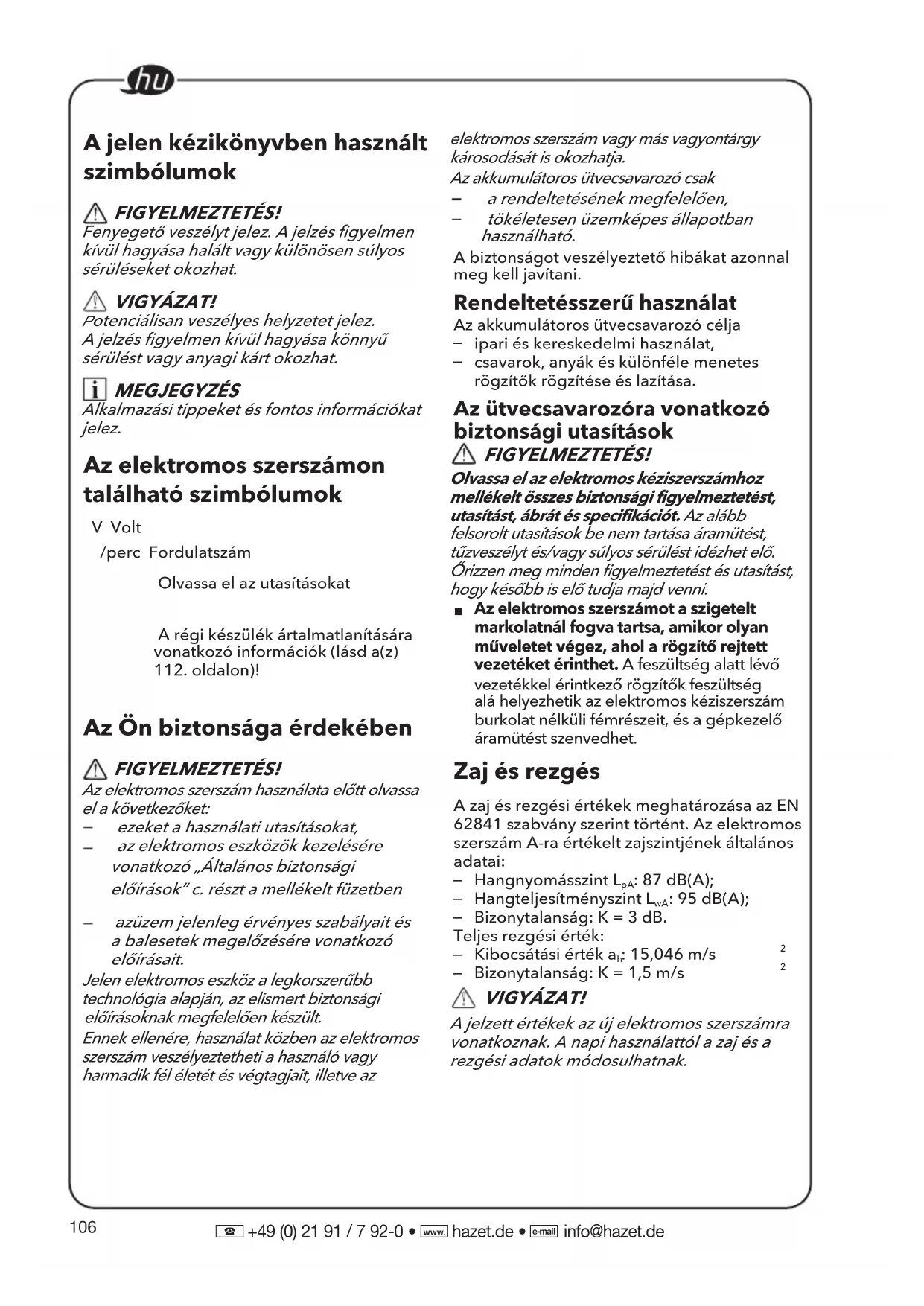

+49 (0) 21 91 / 7 92-0 • hazet.de • [e-mail] A jelen kézikönyvben használt szimbólumok FIGYELMEZTETÉS! Fenyegető veszélyt jelez. A jelzés figyelmen kívül hagyása halált vagy különösen súlyos sérüléseket okozhat. VIGYÁZAT!

otenciálisan veszélyes helyzetet jelez. A jelzés figyelmen kívül hagyása könnyű sérülést vagy anyagi kárt okozhat. MEGJEGYZÉS Alkalmazási tippeket és fontos információkat jelez. Az elektromos szerszámon található szimbólumok V Volt/perc Fordulatszám Olvassa el az utasításokat A régi készülék ártalmatlanítására vonatkozó információk (lásd a(z) 112. oldalon)! Az Ön biztonsága érdekében FIGYELMEZTETÉS! Az elektromos szerszám használata előtt olvassa el a következőket: ezeket a használati utasításokat, az elektromos eszközök kezelésére vonatkozó „Általános biztonsági előírások” c. részt a mellékelt füzetben azüzem jelenleg érvényes szabályait és a balesetek megelőzésére vonatkozó előírásait. Jelen elektromos eszköz a legkorszerűbb technológia alapján, az elismert biztonsági előírásoknak megfelelően készült. Ennek ellenére, használat közben az elektromos szerszám veszélyeztetheti a használó vagy harmadik fél életét és végtagjait, illetve az elektromos szerszám vagy más vagyontárgy károsodását is okozhatja. Az akkumulátoros ütvecsavarozó csak a rendeltetésének megfelelően, tökéletesen üzemképes állapotban használható. A biztonságot veszélyeztető hibákat azonnal meg kell javítani. Rendeltetésszerű használat Az akkumulátoros ütvecsavarozó célja ipari és kereskedelmi használat, csavarok, anyák és különféle menetesrögzítők rögzítése és lazítása. Az ütvecsavarozóra vonatkozó biztonsági utasítások FIGYELMEZTETÉS! Olvassa el az elektromos kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, utasítást, ábrát és specifikációt. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő. Őrizzen meg minden figyelmeztetést és utasítást, hogy később is elő tudja majd venni.

Az elektromos szerszámot a szigetelt markolatnál fogva tartsa, amikor olyan műveletet végez, ahol a rögzítő rejtett vezetéket érinthet. A feszültség alatt lévő vezetékkel érintkező rögzítők feszültség alá helyezhetik az elektromos kéziszerszám burkolat nélküli fémrészeit, és a gépkezelő áramütést szenvedhet. Zaj és rezgés A zaj és rezgési értékek meghatározása az EN 62841 szabvány szerint történt. Az elektromos szerszám A-ra értékelt zajszintjének általános adatai: Hangnyomásszint L : 87 dB(A); Hangteljesítményszint L : 95 dB(A); Bizonytalanság: K = 3 dB.Teljes rezgési érték: Kibocsátási érték a : 15,046 m/s

Bizonytalanság: K = 1,5 m/s

VIGYÁZAT! A jelzett értékek az új elektromos szerszámra vonatkoznak. A napi használattól a zaj és a rezgési adatok módosulhatnak.107

[e-mail] MEGJEGYZÉS Az információs lapon megadott rezgési összérték(ek) és megadott zajkibocsátási szint mérése az EN 62841 szabványban megadott szabványosított mérési módszer alapján történt, és felhasználhatók a szerszámok összehasonlításhoz. Használható a kitettség előzetes értékelésére. A megadott rezgéskibocsátási szint a szerszám fő alkalmazási területeire vonatkozik.Ha azonban a szerszámot más alkalmazásokhoz, eltérő vagy rosszul karbantartott vágási tartozékokkal használják, a rezgéskibocsátási szint eltérhet.Ez jelentősen megnövelheti a teljes munkaidő alatti kitettségi szintet.A rezgésnek való kitettségi szint pontos meghatározásához figyelembe kell venni azt az időt is, amikor a szerszám ki- vagy bekapcsolt állapotban van, de nincs használatban.Ez jelentősen csökkentheti a teljes munkaidő alatti kitettségi szintet.Azonosítson be további biztonsági intézkedéseket, amelyek a kezelő rezgéstől való védelmét szolgálják, például: a szerszám és tartozékainak karbantartása, a kezek melegen tartása, munkaritmus megszervezése. FIGYELMEZTETÉS! A rezgés- és zajkibocsátás az elektromos szerszám aktuális használata közben eltérhet attól a névleges értéktől, amellyel a szerszámot használják: a kezelő védelme érdekében a használónak kesztyűt és hallásvédőt kell használnia működtetés közben. VIGYÁZAT! 85 dB(A) feletti hangnyomás esetén viseljen fülvédőt. Műszaki adatok EszközTípus ÜtvecsavarozóNévleges feszültségVdc 18Üresjárati fordulatszám/perc 2700Max. ütésszám bpm 3750Max nyomaték Nm 406Súly az„EPTA 01/2003 eljárás” szerint (akkumulátor nélkül)kg 1,17Akkumulátor 18VAz akkumulátor súlya

0,4 0,7 Üzemi hőmérséklet-10-40℃Tárolási hőmérséklet< 50℃Töltési hőmérséklet4-40℃Töltő Áttekintés (lásd az A ábrát) A termék elemeinek számozása megfelel a gép illusztrációján látható számoknak a rajzokat ábrázoló oldalon.1 1/2” négyszögáttétel2 Állítható sebességszabályozó kapcsoló3 Sebességszabályozó panel4 LED lámpa5 Irány előválasztó kapcsoló (előre/középső-reteszelés/hátramenet)6 Csuklópánt rögzítésA csuklópánt (nem tartozék) rögzítéséhez, hogy csökkentse a szerszám leejtésének esélyét.7 Övkapocs8 Nyitás9 Rögzítő csavar Használati útmutató FIGYELMEZTETÉS! Vegye ki az akkumulátort, mielőtt az elektromos szerszámon bármilyen munkát végezne. 9512-600 9500-025 9500-05 9500-025 9500-05 9500-18 / 9501-1018108

[e-mail] Az elektromos szerszám bekapcsolása előtt Csomagolja ki az akkumulátoros ütvecsavarozót, és győződjön meg arról, hogy nincsenek hiányzó vagy sérült alkatrészei. MEGJEGYZÉS Az akkumulátorok a szállításkor nincsenek teljesen feltöltött állapotban. Az első használat előtt töltse fel teljesen az akkumulátorokat. Tekintse át a töltő használati utasítását. Az akkumulátor behelyezése/ cseréje

Tolja a feltöltött akkumulátort az elektromos szerszámba, amíg be nem kattan a helyére, (lásd a B ábrát) Az eltávolításhoz nyomja meg a kioldó gombot (1) és húzza ki az akkumulátort (2). (lásd C ábra) VIGYÁZAT! Amikor az eszköz nincs használatban, védje az akkumulátor-csatlakozókat. A laza fém alkatrészek rövidre zárhatják a csatlakozókat, és robbanás-, illetve tűzveszély állhat fenn! Levehető övkapocs Az eszköz levehető övkapoccsal (7) van felszerelve, amely a kényelmes szállítás érdekében az eszköz oldalára felszerelhető. Vegye ki az akkumulátoregységet a szerszámból. Illessze össze az övkapcson található bordát és nyílást (7) a szerszám alján lévő menetes nyíláshoz (8) (lásd D ábra). Tegye be a rögzítőcsavart (9) és szorosan húzza meg egy csavarhúzóval (nem tartozék). Csuklópánt rögzítés

A pántrögzítés (6) a csuklópánt (nem tartozék) felhelyezésére szolgál, hogy csökkentse a szerszám leejtésének esélyét. Tekerje a pántot a kezére, amikor viszi a szerszámot (lásd az E ábrát). Szerelje fel és távolítsa el a dugókulcsot (lásd az F ábrát) VIGYÁZAT! Mielőtt az elektromos szerszámon bármilyen munkát végezne, állítsa az 5-ös irány előválasztó kapcsolót középső állásba. A dugókulcs felszerelése előtt győződjön meg arról, hogy a dugókulcs és a rögzítőrész nem sérült.

Igazítsa a dugókulcs négyzetét a dugókulcs adapterhez (1), és ütközésig nyomja rá az dugókulcsot a dugókulcs adapterre. Ha szükséges, finoman kopogtassa meg. A dugókulcs eltávolításához egyszerűen húzza le. FIGYELMEZTETÉS! A dugókulcs hosszan tartó használat után felforrósodhat. Használjon védőkesztyűt, amikor eltávolítja a dugókulcsot a szerszámból, vagy először hagyja kihűlni a dugókulcsot. Irány előválasztás (lásd a G ábrát) VIGYÁZAT! Csak akkor változtassa meg a forgásirányt, ha az elektromos szerszám leállt. Állítsa a 5-ös irány előválasztó kapcsolót a kívánt állásba: Igazítsa az irány előválasztó kapcsolót a szerszám bal szélére a csavarok/anyák meghúzásához Igazítsa az irány előválasztó kapcsolót a szerszám jobb szélére a csavarok/anyák meglazításához. Állítsa a forgásirány-előválasztó kapcsolót „KI” (középső-reteszelő) pozícióba, hogy csökkentse a véletlen indítás lehetőségét, ha nincs használatban. MEGJEGYZÉS Az ütvecsavarozó csak akkor működik, ha az irány előválasztó kapcsolót teljesen balra vagy jobbra tolják. FIGYELMEZTETÉS! Az akkumulátoros szerszámok mindig működési állapotban vannak. Ezért a forgásirány előválasztó kapcsolót mindig középhelyzetben kell reteszelni, ha a szerszám nincs használatban, vagy ha maga mellett hordozza. Módválasztás (lásd a H ábrát) A szerszám fel van szerelve egy sebességszabályozó panellel (3), amely a szerszám lábánál található. Ez a hajtásvezérlő gombból, az „M” gombból és az üzemmódok LED-jelzőiből áll.A hajtásvezérlő gombbal három üzemmód közül választhat az adott alkalmazás109

[e-mail] nyomatékának, forgási sebességének (fordulatszámának) és ütési sebességének (IPM) beállításához. Az 1., 2. és 3. üzemmód az egyetlen mód, ahol a sebességet az állítható sebességszabályozó kapcsoló vezérli. A hajtásvezérlő mód kiválasztása:

Először ellenőrizze az aktív módot. Nyomja meg közvetlenül a hajtásvezérlő gombot anélkül, hogy megérintené a kapcsoló gombot. Az módjelző szám alatti LED-jelző világít, hogy jelezze az aktív üzemmód beállítását.

Nyomja meg röviden a meghajtó-vezérlő gombot (0,5 másodpercnél rövidebb ideig) a 3 üzemmód közti váltáshoz. Minden gombnyomással egy nyomatékszintet vált. A további részleteket lásd az alábbi táblázatban. Az „A” egy speciális üzemmód, amelyet úgy terveztek, hogy előre forgatással a csavarok vagy anyák meghúzására, illetve hátrafelé forgatással a csavarok vagy anyák meglazításához használják.

Előre: csavar automatikus leállítási módja; a szerszám több ütés után leáll, hogy elkerülje a túl szoros rögzítést.

Hátramenet: csavar eltávolítási mód; a szerszám automatikusan leáll, amint meglazította a csavart/anyát. Az „ ” mód a fa csavarjainak vezetésére szolgál. Az „M” gomb használata: Nyomja meg közvetlenül az „M” gombot anélkül, hogy megérintené a kapcsoló gombot. A megfelelő jelzőfény kigyullad, így jelzi az aktív üzemmódot. Nyomja meg röviden (0,5 másodpercnél rövidebb ideig) az „M” gombot az „A” és „ ” üzemmódok közötti váltáshoz. Minden gombnyomással egy módot vált. A további részleteket lásd az alábbi táblázatban: Forgatás előre: Jelzőfény a kezelőpanelen Üzemmód Maximális IPM (Ütésszám percenként) Alkalmazás

Apró csavarok és anyák finom meghúzása.

Közepes meghúzási nyomaték.

Maximális meghúzási nyomaték. A / Meghúzás automatikus leállítással.

Jelentősen növelje a csavarozási fordulatszámot, miközben csavarokat hajt a fában.110

[e-mail] Ellentétes irányú forgás:Jelzőfény a kezelőpanelenÜzemmódMaximális IPM (Ütésszám percenként)Alkalmazás1 1000Apró csavarok és anyák finom meglazítása.2 2700Közepes lazítási nyomaték.3 3750Maximális lazítási nyomaték. A / Lazítás automatikus leállítással. Jelentősen növelje a csavarozási fordulatszámot, miközben lazítja a facsavarokat. BE ; KI FIGYELMEZTETÉS! Ne módosítsa az üzemmódot, amíg az eszköz fut. A nyomaték hirtelen változása az irányítás elvesztését okozhatja, ami a szerszám vagy a munkadarab esetleges sérülését vagy károsodását eredményezheti. MEGJEGYZÉS A fák és fémek eltérő sűrűsége befolyásolhatja a végeredményt. A felhasználónak kell kiválasztania a megfelelő módot az alkalmazás alapján. MEGJEGYZÉS A LED lámpa kb. 1 perc után kikapcsol az indító kapcsoló aktiválása után. MEGJEGYZÉS Az eszköz legközelebbi bekapcsolásakor az üzemmód visszaáll az előző beállításra. Az elektromos szerszám bekapcsolása (lásd az I ábrát)

Az elektromos szerszám bekapcsolásához:Nyomja meg a 2-es indító kapcsolót.Az állítható sebességű kioldó kapcsoló nagyobb sebességet biztosít nagyobb erejű nyomás mellett és alacsonyabb sebességet, ha kisebb erővel nyomják a kioldót. Az elektromos szerszám kikapcsolása:Engedje el az indítókapcsolót. LED lámpa (lásd a J ábrát) Nyomja meg a "meghajtás vezérlő gombot " és az "M " gombot egyszerre és tartsa nyomva 2 másodpercig, amíg mind az öt jelzőlámpa villogni nem kezd. Ez jelzi, hogy a szerszám belépett a munkafény fényerejének beállítási módjába.A munkafény fényerejének beállítási módjában minden alkalommal, amikor megnyomja a kapcsoló gombot, a fényerő a következő szintre változik, és a következő hat fényerő között ciklikusan váltakozik.1 23456Világítás kikap-csolvaLegalacsonyabb LegmagasabbNyomja meg a hajtásvezérlő gombot vagy az „M” gombot, hogy kilépjen a munkalámpa fényerejének beállítási módjából. Ha 5 másodpercig nincs művelet, az eszköz automatikusan kilép a fényerő-beállítási módból.111

[e-mail] Amikor legközelebb bekapcsolja a szerszámot, a memória funkció emlékezni fog, és visszatér az utolsó munkalámpa fényerő-szintre.A lámpa automatikusan kikapcsol körülbelül 10 másodperccel a kapcsoló gomb kioldása után. Húzza meg és lazítsa a csavarokat és anyákat (lásd a K ábrát) Az anyák és csavarok meghúzásáhozHasználja az anyának vagy csavarnak megfelelő imbuszfejet. A csavar és anya típusától vagy méretétől függően válassza ki a megfelelő üzemmódot. A munka megkezdése előtt mindig végezzen próbaműveletet a csavar vagy anya megfelelő rögzítési idejének meghatározásához. A legmegfelelőbb mód kiválasztásához ajánlatos próbát végezni egy hulladékanyagon. Állítsa az irány előválasztó kapcsolót (5) előre állásba. Tartsa határozottan a szerszámot, és helyezze a dugókulcsot a csavarra vagy anyára. Győződjön meg arról, hogy a csavarfej vagy az anya teljes hosszában teljesen be van dugva a dugókulcsba. Nyomja le az állítható sebességszabályozó kapcsolót 2 az ütvecsavarozó bekapcsolásához. Lassan indítsa el, növelve a sebességet, ahogy az anya vagy a csavar beljebb süllyed. Állítsa be az anyát vagy csavart szorosan úgy, hogy lelassítja a szerszámot, amíg meg nem áll. Ha az eljárást nem követik, akkor a szerszám hajlamos lesz nyomatékra vagy elcsavarodásra a kezében, amikor az anya vagy a csavar beül. Rögzítse a csavart vagy anyát a megfelelő nyomatékkal. Rögzítés után mindig ellenőrizze a nyomatékot egy nyomatékkulccsal. Ha a rögzítők túl szorosak, csökkentse a beütési időt.MEGJEGYZÉS: Tartsa a szerszámot egyenesen a csavar vagy anya tengelye mentén. A túlzott rögzítési nyomaték károsíthatja a csavart/anyát vagy a dugókulcsot.Anyák és csavarok lazításáhozHasználja az 1., 2., 3. vagy „A” módot az anyák és csavarok meglazításához az alkalmazástól függően. Fej feletti munkavégzéskor vagy autógumikon végzett munka során a meglazult rögzítők talajra vagy szűk helyre esésének megelőzése érdekében az „A” üzemmód használata ajánlott ehhez a munkához. Állítsa az irány előválasztó kapcsolót (5) hátramenetbe. Tartsa határozottan a szerszámot, és helyezze a dugókulcsot a csavarra vagy anyára. Győződjön meg arról, hogy a csavarfej vagy az anya teljes hosszában teljesen be van dugva a dugókulcsba. Nyomja le az állítható sebességszabályozó kapcsolót 2 az ütvecsavarozó bekapcsolásához. Amint a rögzítő meglazult, a szerszám leáll. A szerszámmal szükség esetén továbbra is lenyomhatja az indító kapcsolót, hogy eltávolíthassa az anyát a hosszú csavarról. Karbantartás és ápolás FIGYELMEZTETÉS! Vegye ki az akkumulátort, mielőtt az elektromos szerszámon bármilyen munkát végezne. Tisztítás

Rendszeresen tisztítsa meg az elektromos szerszámot és a szellőzőnyílások előtti rácsot. A tisztítás gyakorisága függ az anyagtól és a használat hosszától. Száraz sűrített levegővel rendszeresen fújja ki a ház belsejét és a motort. Pótalkatrészek és tartozékok Egyéb tartozékokat, különösen szerszámokat és polírozási segédeszközöket a gyártó katalógusaiban talál.A robbantott ábrák és alkatrészjegyzékek a honlapunkon megtalálhatók:112

[e-mail] Ártalmatlanításra vonatkozó információk FIGYELMEZTETÉS! Tegye használhatatlanná a redundáns elektromos szerszámokat: az akkumulátorral működő elektromos szerszámokat az akkumulátor eltávolításával. Csak EU tagállamokNe dobjon elektromos szerszámokat a háztartási hulladékok közé!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelvvel és ennek nemzeti jogszabályokba átültetett előírásaival összhangban az elektromos szerszámgépeket elkülönítve kell összegyűjteni és gondoskodni kell a környezetbarát újrahasznosításukról. Nyersanyag újrahasznosítás a hulladék ártalmatlanítása helyett. Gondoskodni kell az eszköz, a tartozékok és a csomagolóanyagok környezetbarát újrahasznosításáról. A műanyag alkatrészek újrahasznosítása az anyag típusának függvényében történik. FIGYELMEZTETÉS! Az akkumulátoregységet/akkumulátort ne dobja a háztartási hulladékok közé, tűzbe vagy vízbe. Ne nyissa fel a használt akkumulátorokat. Csak EU tagállamok:A 2006/66/EK irányelv értelmében gondoskodni kell a hibás vagy használt akkumulátorok újrahasznosításáról. MEGJEGYZÉS Kérjük, hogy érdeklődjön az ártalmatlanítási lehetőségekről abban az üzletben, ahol a terméket vásárolta! -Megfelelőségi nyilatkozat Felelősségünk teljes tudatában kijelentjük, hogy a „Műszaki specifikációk”-ban leírt termék megfelel a következő szabványoknak vagy normatív dokumentumoknak:EN 62841 összhangban a 2014/30/EU, 2006/42/EK, 2011/65/EU irányelvekkel.A műszaki dokumentumokért felelős: Felelősség alóli mentesség A gyártó és képviselője nem vállal felelősséget semmilyen, a termék vagy egy használhatatlan termék által okozott működési zavar miatt bekövetkezett kárért és kiesett nyereségért.A gyártó és képviselője nem vállal felelősséget semmilyen kárért, amelyet a termék helytelen használata vagy a termék más gyártók termékeivel együtt történő használata okozott. A műszaki dokumentumokért felelős: HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofstraße 25 - 29 42857 Remscheid GERMANY i.V. Volker Grünberg A minőségbiztosítási részleg (QD) vezetője
