Tip izdelka	Brezžični udarni vijačnik
Znamka	Hazet
Model	9512600
Nazivna napetost	18 V DC
Hitrost v prostem teku	2700 /min
Maksimalna frekvenca udarcev	3750 udarcev/min
Maksimalni navor	406 Nm
Pogonski kvadrat	1/2 in
Teža (brez baterije)	1,17 kg
Teža baterije (glede na model)	0,4 kg (9500-025) ali 0,7 kg (9500-05)
Delovna temperatura	-10 do 40 °C
Temperatura shranjevanja	< 50 °C
Temperatura polnjenja	4 do 40 °C
Kompatibilna baterija	18 V, modela 9500-025 in 9500-05
Kompatibilni polnilnik	9500-18 / 9501-1018
Načini delovanja	3 načini (spremenljiva hitrost) + način A (samodejni izklop) + način za les
LED lučka	Da, 6 nastavljivih stopenj svetlosti
Sponka za pas	Snemljiva
Pritrditev zanke	Da
Smer vrtenja	Povratna (naprej/nazaj) s centralnim zaklepanjem
Raven zvočnega tlaka	87 dB(A)
Raven zvočne moči	95 dB(A)
Skupna vrednost tresljajev	15,046 m/s² (negotovost K=1,5)
Predvidena uporaba	Industrijsko komercialna
Vzdrževanje	Redno čistite prezračevalne reže s suhim stisnjenim zrakom

Pogosto zastavljena vprašanja - 9512600 Hazet

Kako spremeniti smer vrtenja?

Uporabite gumb za predizbor smeri vrtenja (5), ki se nahaja nad sprožilcem. Potisnite ga do konca v levo za vožnjo naprej (zategovanje), v desno za vožnjo nazaj (popuščanje) ali v sredinski položaj za zaklepanje orodja. Nikoli ne spreminjajte smeri, ko orodje deluje.

Kako nastaviti hitrost?

Vijačnik ima sprožilec s spremenljivo hitrostjo: močneje pritisnete, višja je hitrost. Prav tako lahko izberete način vožnje (1, 2, 3) z gumbom za nadzor pogona na plošči za nadzor hitrosti (3), da prilagodite navor in frekvenco udarcev.

Kako uporabiti način samodejnega izklopa?

Način 'A' (samodejni izklop) je namenjen zategovanju ali popuščanju pritrdilnih elementov, pri čemer se ustavi po določenem številu udarcev. Za aktiviranje na kratko pritisnite gumb 'M', dokler ne zasveti lučka 'A'. Pri vožnji naprej se orodje ustavi po zategovanju; pri vožnji nazaj se ustavi takoj, ko je pritrdilni element popuščen.

Kako namestiti sponko za pas?

Najprej odstranite baterijo. Poravnajte sponko za pas (7) z odprtino (8) in navojno luknjo na dnu orodja. Vstavite pritrdilni vijak (9) in ga trdno privijte z izvijačem (ni priložen). Sponko lahko namestite na poljubno stran.

Kako nastaviti svetlost LED lučke?

Hkrati pritisnite gumb za nadzor pogona in gumb 'M' za 2 sekundi, dokler ne začne utripati pet lučk. Nato pritisnite sprožilec za pomikanje skozi 6 stopenj svetlosti (od izklopljene do največje). Pritisnite gumb za nadzor ali 'M' za izhod iz načina nastavitve.

Katere baterije so kompatibilne?

Orodje deluje z baterijami Hazet 18 V modelov 9500-025 (teža 0,4 kg) in 9500-05 (teža 0,7 kg). Uporabljajte izključno baterije Hazet za zagotavljanje varnosti in zmogljivosti.

Kakšen je maksimalni navor?

Maksimalni navor vijačnika Hazet 9512600 je 406 Nm, kar omogoča zategovanje in popuščanje velikih vijakov in matic v industrijskih aplikacijah.

Kako očistiti orodje?

Pred vsakim čiščenjem odstranite baterijo. Redno čistite orodje in rešetke prezračevalnih rež s suho krpo ali suhim stisnjenim zrakom. Ne uporabljajte topil ali abrazivnih sredstev. Redno vzdrževanje podaljša življenjsko dobo.

Ali lahko uporabljam standardne vtičnice?

Da, vijačnik ima pogonski kvadrat 1/2 inča (12,7 mm), ki je kompatibilen s standardnimi udarnimi vtičnicami te dimenzije. Pred uporabo se prepričajte, da je vtičnica v dobrem stanju.

Kaj storiti v primeru pregrevanja?

Če se orodje pregreje, sprostite sprožilec in pustite, da se ohladi, preden nadaljujete. Izogibajte se dolgotrajni uporabi pri maksimalnem navoru. Preverite, ali so prezračevalne reže zamašene. V primeru ponavljajočega se pregrevanja se obrnite na pooblaščeni servis.

NAVODILA ZA UPORABO 9512600 Hazet

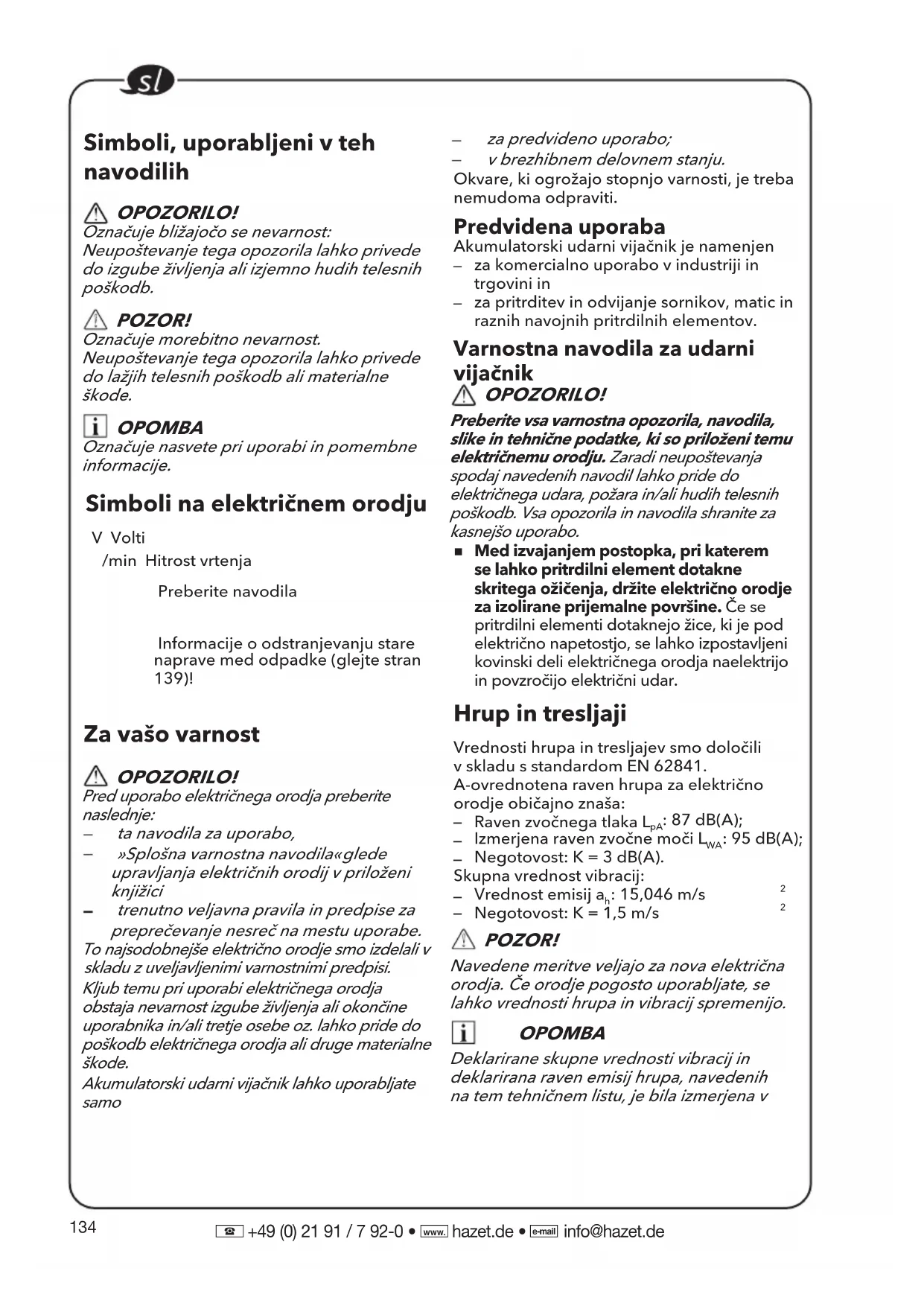

Izvirno navodilo za obratovanje 134

ro Instructiuni de functionare originale 141

Označuje bližajočo se nevarnost:

Neupoštevanje tega opozorila lahko privede do izgube življenja ali izjemno hudih telesnih poškodb.

POZOR!

Označuje morebitno nevarnost.

Neupoštevanje tega opozorila lahko privede do lažjih telesnih poškodb ali materialne škode.

OPOMBA

Označuje nasvete pri uporabi in pomembne informacije.

Simboli na električnem orodju

V Volti

/min Hitrost vrtenja

Preberite navodila

Informacije o odstranjevanju stare naprave med odpadke (glejte stran 139)!

Za vašo varnost

OPOZORILO!

Pred uporabo električnega orodja preberite naslednje:

• ta navodila za uporabo,
• »Splošna varnostna navodila«glede upravljanja električnih orodij v priloženi knjižici

• trenutno veljavna pravila in predpise za preprečevanje nesreč na mestu uporabe.
  To najsodobnejše električno orodje smo izdelali v skladu z uveljavljenimi varnostnimi predpisi.
  Kljub temu pri uporabi električnega orodja obstaja nevarnost izgube življenja ali okončine uporabnika in/ali tretje osebe oz. lahko pride do poškodb električnega orodja ali druge materialne škode.
  Akumulatorski udarni vijačnik lahko uporabljate samo

• za predvideno uporabo;

• v brezhibnem delovnem stanju.

Okvare, ki ogrožajo stopnjo varnosti, je treba nemudoma odpraviti.

Predvidena uporaba

Akumulatorski udarni vijačnik je namenjen

• za komercialno uporabo v industriji in trgovini in
• za pritrditev in odvijanje sornikov, matic in raznih navojnih pritrdilnih elementov.

Varnostna navodila za udarni vijačnik

OPOZORILO!

Preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, ki so priloženi temu električnemu orodju. Zaradi neupoštevanja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb. Vsa opozorila in navodila shranite za kasnejšo uporabo.

■ Med izvajanjem postopka, pri katerem se lahko pritrdilni element dotakne skritega ožičenja, držite električno orodje za izolirane prijemalne površine. Če se pritrdilni elementi dotaknejo žice, ki je pod električno napetostjo, se lahko izpostavljeni kovinski deli električnega orodja naelektrijo in povzročijo električni udar.

Hrup in tresljaji

Vrednosti hrupa in tresljajev smo določili v skladu s standardom EN 62841.

A-ovrednotena raven hrupa za električno orodje običajno znaša:

• Raven zvočnega tlaka L_pA : 87 dB(A);
  – Izmerjena raven zvočne moči L_WA : 95 dB(A);
• Negotovost: K = 3 dB(A).

Skupna vrednost vibracij:

• Vrednost emisij a_h : 15,046 m/s
• Negotovost: K = 1,5 m/s

POZOR!

Navedene meritve veljajo za nova električna orodja. Če orodje pogosto uporabljate, se lahko vrednosti hrupa in vibracij spremenijo.

OPOMBA

Deklarirane skupne vrednosti vibracij in deklarirana raven emisij hrupa, navedenih na tem tehničnem listu, je bila izmerjena v

skladu z metodo merjenja, standardizirano po standardu EN 62841, in jo je mogoče uporabiti za primerjavo različnih orodij.

Vrednosti lahko uporabite za predhodno oceno izpostavljenosti. Navedena raven oddajanja vibracij je predstavljena za glavne načine uporabe orodja.

Toda će orodje uporabljate v druge namene, z drugačnimi nastavki za rezanje oz. je orodje slabo vzdrževano, se vrednost oddajanja vibracij lahko razlikuje.

To pa lahko znatno poveča raven izpostavljenosti v celotnem delovnem času.

Če želite dobiti natančno oceno izpostavljenosti vibracijam, morate upoštevati tudi čase, ko je orodje izklopljeno ali deluje, vendar ga dejansko ne uporabljate.

To pa lahko znatno zmanjša raven izpostavljenosti v celotnem delovnem času.

Poskrbite za ustrezne dodatne varnostne ukrepe za zaščito upravljavca pred učinki vibracij, kot so: poskrbite za primerno vzdrževanje orodja in nastavkov za rezanje, ogrejte si dlani, vzpostavite organizacijo vzorcev dela.

OPOZORILO!

Emisije vibracij in hrupa med dejansko uporabo električnega orodja se lahko razlikuje od nazivne vrednosti, v kateri se uporablja orodje. Upravljavec se lahko zaščiti tako, da uporablja rokavice in naušnike, primerne dejanskim pogojem uporabe.

POZOR!

Če vrednost zvočnega tlaka presega 85 dB(A), si nadenite zaščito za sluh.

Tehnični podatki

Orodje		9512-600
Tip Udarni vijačnik
Nazivna napetost	V DC 18
Hitrost brez obremenitve	/min 2700
Najv. hitrost udarca	bitov/min	3750
Najv. navor Nm	406

Teža v skladu s "postopkom EPTA 01/2003" (brez baterije)	kg 1.17
Baterija 18V		9500-0259500-05
Teža baterije kg		9500-0259500-05	0,40,7
Delovna temperatura	od -10 do 40 °C
Temperatura za shranjevanje	< 50 °C
Temperatura polnjenja	od 4 do 40 °C
Polnilnik	9500-18 / 9501-1018

Oštevilčenje funkcij izdelka se nanaša na sliko naprave na strani s slikami.

1 1/2-palčni štirirobni nastavek
2 Stikalo za spreminjanje hitrosti
3 Ploščica za regulacijo hitrosti
4 Lučka LED
5 Smerno predizbirno stikalo (naprej/sredinski položaj za zaklep/vzvratno).
6 Pritrditev traku

Za pritrditev zapestnega traku (ni priložen), da zmanjšate možnost, da bi orodje spustili.

7 Pasna sponka
8 Odprtina
9 Pritrdilni vijak

Navodila za uporabo

OPOZORILO!

Preden pričnete uporabljati električno orodje, odstranite baterijo.

Pred vklopom električnega orodja

Brezžični udarni vrtalnik vzemite iz embalaže in preverite, ali so priloženi vsi deli in ali je kateri od njih morda poškodovan.

i OPOMBA

Ob dostavi baterijski sklop ni v celoti napolnjen. Pred prvo uporabo v celoti napolnite baterijski sklop. Preberite si navodila za uporabo polnilnika.

■ Napolnjeno baterijo potisnite v električno orodje, dokler ne zaslišite, da se zaskoči (glejte sliko B).
- Če jo želite odstraniti, pritisnite gumb za sprostitev (1.) in izvlecite baterijo (2.) (glejte sliko C).

POZOR!

Ko naprave ne uporabljate, zaščitite kontakte baterije. Zaradi zrahljanih kovinskih delov lahko pride do kratkega stika, nevarnosti eksplozije in požara!

Orodje je opremljeno z odstranljivo sponko za pas 7, ki jo lahko namestite na stranski del orodja za priročen prevoz.

■ Baterijski sklop odstranite iz orodja.
■ Poravnajte rebro in luknjo na sponki za pas (7) z odprtino (8) in navojno luknjo na podnožju orodja (glejte sliko D).
■ Vstavite pritrdilni vijak (9) in ga tesno privijte z izvijačem (ni priložen).

Pritrditev traku

■ Priložen je trak za pritrditev 6 zapestnega traku (ni priložen), da zmanjšate možnost za padec orodja. Trak si ovijte okoli zapestja med prenašanjem orodja (glejte sliko E).

Namestite in odstranite udarno vtičnico (glejte sliko F)

POZOR!

Preden začnete izvajati kakršnakoli dela na električnem orodju, premaknite smerno predizbirno stikalo 5 na sredino. Prepričajte se, da udarna vtičnica in montažni del nista poškodovana, preden namestite udarno vtičnico.

■ Poravnajte kvadrat udarne vtičnice s kvadratnim pogonom 1 in potisnite udarno vtičnico na kvadratni pogon, kolikor gre.
■ Po potrebi rahlo udarite po njem.
- Če želite odstraniti udarno vtičnico, jo preprosto potegnite stran.

OPOZORILO!

Po daljši uporabi se lahko udarna vtičnica segreje. Pri odstranjevanju udarnega nastavka iz orodja uporabite zaščitne rokavice ali najprej pustite, da se udarni nastavek ohladi.

Predhodna izbira smeri (glejte sliko G)

POZOR!

Smer vrtenja lahko spremenite samo, ko je električno orodje zaustavljeno.

Smerno predizbirno stikalo 5 premaknite v želeni položaj:

■ Smerno predizbirno stikalo premaknite na skrajno levo stran orodja, da zategnete sornike/matice.
■ Smerno predizbirno stikalo premaknite na skrajno desno stran orodja, da sprostite sornike/matice.
■ Smerno predizbirno stikalo premaknite v položaj „OFF“ (Izklop) (centralno zaklepanje), da zmanjšate možnost nenamernega zagona, ko orodje ni v uporabi.

i OPOMBA

Akumulatorska orodja so vedno v delovnem stanju. Zato mora biti smerno predizbirno stikalo vedno zaklenjeno v sredinskem položaju, ko orodje ni v uporabi ali ko ga nosite ob telesu.

Vaše orodje je opremljeno z nadzorno ploščo hitrosti 3, ki se nahaja ob vznožju orodja. Sestavljen je iz gumba za upravljanje pogona, gumba »M« in LED indikatorjev za delovne načine.

Gumb za upravljanje pogona se uporablja za izbiro med tremi načini za prilagajanje nastavitev navora, hitrosti vrtenja (RPM) in hitrosti udarca (IPM) za uporabo. Načini 1, 2 in 3 so edini načini, pri katerih je hitrost nadzorovana s stikalom za spreminjanje hitrosti.

Za izbiro načina upravljanja pogona:

Najprej preverite aktivni način. Neposredno pritisnite gumb za upravljanje pogona, ne da bi se dotaknili sprožilnega stikala. Indikator LED pod številko načina bo zasvetil, da bo prikazal nastavitev aktivnega načina.

■ Na kratko pritisnite gumb za upravljanje pogona (manj kot 0,5 sekunde), da se pomaknete med 3 načini. Z vsakim pritiskom se spremeni ena stopnja navora. Več podrobnosti si oglejte v spodnjem grafikonu:

„A“ je poseben način, ki je zasnovan za uporabo pri vrtenju naprej za privijanje vijakov ali matic in vrtenju nazaj za odvijanje vijakov ali matic.

■ Naprej: način samodejne zaustavitve vijaka; orodje se po številnih udarcih ustavi, da se izognete premočnemu pritrjevanju.
Zadaj: način odstranjevanja vijakov; orodje se samodejno ustavi, takoj ko se zrahlja vijak/matica.

Način »« je namenjen privijanje vijakov v les.

Uporaba gumba »M«:

Pritisnite gumb »M« neposredno, ne da bi se dotaknili sprožilnega stikala. Ustrezna indikatorska lučka bo zasvetila, da označuje aktivni način. Na kratko pritisnite gumb »M« (manj kot 0,5 sekunde), da preklopite med načinoma »A« in »». Z vsakim pritiskom se spremeni en način. Več podrobnosti si oglejte v spodnjem grafikonu:

Vrtenje naprej:

Indikatorska lučka na nadzorni plošči	Delovni način	Maksimalni IPM (udarci na minuto)	Uporaba
	1 1000		Natančno nastavljeno zategovanje majhnih vijakov in matic.
	2 2700	Zmerni navor privijanja.
	3 3750	Maksimalni navor privijanja.
	A	/	Privijanje z avtomatsko zaustavitvijo.
		/	Močno povečajte hitrost vijačenja med privijanjem vijakov v les.

Vzvratno vrtenje:

Indikatorska lučka na nadzorni plošči	Delovni način	Maksimalni IPM (udarci na minuto)	Uporaba
	1 1000		Natančno nastavljeno odvijanje majhnih vijakov in matic.
	2 2700		Zmeren navor za odvijanje.
	3 3750		Maksimalen navor za odvijanje.
	A	/	Odvijanje z avtomatsko zaustavitvijo.
		/	Močno poveča hitrost vijačenja, medtem ko odvijate lesne vijake.

VKLOP ; IZKLOP

OPOZORILO!

Med delovanjem orodja ne spreminjajte načina dela. Nenadna sprememba navora lahko povzroči izgubo nadzora, kar lahko povzroči telesne poškodbe ali poškodbo orodja ali obdelovanca.

i OPOMBA

Raznolikost gostote lesa in kovinskega materiala lahko vpliva na končni rezultat. Uporabnik mora izbrati ustrezen način glede na uporabo.

i OPOMBA

Indikator LED se bo izklopil približno 1 minuto zatem, ko boste spustili sprožilno stikalo.

i OPOMBA

Ko naslednjič vklopite orodje, se način delovanja povrne na prejšnjo nastavitev.

Vklop električnega orodja (glejte sliko I)

■ Za vklop električnega orodja:

Pritisnite sprožilno stikalo 2.

Stikalo za spreminjanje hitrosti zagotavlja višjo hitrost s povečanim pritiskom na sprožilec in nižjo hitrost z zmanjšanim pritiskom na sprožilec.

■ Za izklop električnega orodja:

Sprostite sprožilno stikalo.

Lučka LED (glejte sliko J)

Hkrati pritisnite »gumb za upravljanje pogona « in gumb »M M ter ju držite dve sekundi, dokler ne začne utripati pet indikatorjev, kar pomeni, da je orodje preklopilo v način prilagajanja svetlosti delovne svetlobe.

V načinu prilagajanja svetlosti delovne luči se ob vsakem pritisku sprožilnega stikala svetlost spremeni na naslednjo stopnjo in ciklično prehaja med naslednjimi šestimi stopnjami svetlosti.

1	2	3	4	5	6
Izklop luči	Najnižja → Najvišja

Pritisnite gumb za upravljanje pogona ali gumb „M“, da zapustite način prilagajanja svetlosti delovne svetlobe. Če v 5 sekundah ne izvedete nobenega dejanja, orodje samodejno zapusti način prilagajanja svetlosti.

Ob naslednjem vklopu orodja si bo spominska funkcija zapomnila in se vrnila na zadnjo stopnjo svetlosti delovne luči.

Svetloba se samodejno ugasne približno 10 sekund po sprostitvi sprožilca.

Privijanje in odvijanje vijakov, matic in sornikov (glejte sliko K)

Za privijanje matic in vijakov

Uporabite šestrobi nastavek, ki se ujema z matico ali vijakom. Izberite ustrezen delovni način, odvisno od vrste ali velikosti vijaka in matice. Preden začnete z delom, vedno izvedite preskusno operacijo, da določite ustrezen čas privijanja vašega vijaka ali matice. Priporočljivo je, da izvedete preizkus na odpadnem materialu in tako določite najboljši način.

■ Smerno predizbirno stikalo nastavite 5 na nastavitev naprej.
- Orodje trdno primite in nastavek položite na vijak ali matico. Prepričajte se, da je celotna dolžina glave vijaka ali matice popolnoma zaskočena v vtičnico.
■ Za zagon vrtalnika pritisnite stikalo 2 za spreminjanje hitrosti. Začnite počasi in povečujte hitrost, ko matica ali vijak potuje navzdol. Matico ali vijak tesno nastavite tako, da upočasnite orodje do ustavitve. Če tega postopka ne boste upoštevali, se bo orodje še naprej vrtelo in zvijalo v vaši roki, čeprav bo matica ali sornik že nameščen.

■ Vijak ali matico privijte do ustreznega navora.

■ Po pritrditvi vedno preverite navor z navornim ključem. Če so pritrdilni elementi pretesni, zmanjšajte čas udarca.

OPOMBA:

■ Orodje držite naravnost vzdolž osi vijaka ali matice.
■ Prevelik navor privijanja lahko poškoduje vijak/matico ali vtičnico.

Za odvijanje matic in vijakov

Za odvijanje matic in vijakov uporabite način 1, 2, 3 ali način „A“, odvisno od uporabe. Pri delu nad glavo ali delu na avtomobilskih pnevmatikah je priporočljivo, da za to delo uporabite način „A“, da preprečite, da bi zrahljani pritrdilni elementi padli na tla ali v tesen prostor.

■ Smerno predizbirno stikalo 5 premaknite na vzvratno nastavitev.
- Orodje trdno primite in nastavek položite na vijak ali matico. Prepričajte se, da je celotna dolžina glave vijaka ali matice popolnoma zaskočena v vtičnico.

■ Za zagon vrtalnika pritisnite stikalo 2 za spreminjanje hitrosti. Ko je pritrdilni element zrahljan, bo orodje prenehalo delovati. To orodje vam omogoča tudi, da po potrebi še naprej pritiskate na sprožilno stikalo za odstranitev matice z dolgega vijaka.

Vzdrževanje in nega

OPOZORILO!

Preden pričnete uporabljati električno orodje, odstranite baterijo.

Čiščenje

■ Redno čistite električno orodje in rešetko pred režami ventilatorja. Pogostost čiščenja je odvisna od materiala in trajanja uporabe.
■ S kompresorjem redno spihajte notranjost ohišja in motor.

Nadomestni deli in nastavki

Za več informacij o drugih nastavkih, zlasti o orodjih in pripomočkih za poliranje, si oglejte katalog proizvajalca.

Eksplozijske risbe in sezname nadomestnih delov najdete na naši domači strani na naslovu:

Informacije o odstranjevanju

OPOZORILO!

Onemogočite uporabo električnih orodij, ki jih ne potrebujete več:

- baterijska električna orodja tako, da odstranite baterijo.

Samo države EU Električnih orodij ne zavrzite med gospodinjske odpadke.

V skladu z Direktivo EU 2012/19/EU glede odpadne električne in elektronske opreme in prenosom na državno zakonodajo je treba iztrošena električna orodja zbirati ločeno in jih reciklirati na okolju prijazen način.

Predelava namesto odstranjevanja med odpadke

Napravo, nastavke in embalažo je treba reciklirati na okolju prijazen način. Plastični deli so namenjeni reciklaži glede na vrsto materiala.

OPOZORILO!

Akumulatorjev ne mečite med gospodinjske odpadke, v vodo ali ogenj. Ne odpirajte iztrošenih baterij.

Velja samo za države EU:

V skladu z Direktivo 2006/66/ES je treba okvarjene ali iztrošene baterije reciklirati.

OPOMBA

Obrnite se na prodajalca in ga povprašajte glede možnosti odstranjevanja med odpadke!

CE-Izjava o skladnosti

Na lastno odgovornost izjavljamo, da je izdelek, opisan v poglavju »Tehnični podatki«, skladen z naslednjimi standardi ali normativnimi dokumenti:

Za tehnikčnođedokumentacijacjogjegodgrooprodjetje:

Oprostitev odgovornosti

Proizvajalec in njegov predstavnik nista odgovorna za kakršno koli škodo in izgubo prihodkov zaradi prekinitve poslovanja, ki ga je povzročil izdelek oziroma neuporaben izdelek.

Proizvajalec in njegov predstavnik nista odgovorna za kakršno koli škodo, nastalo zaradi nepravilne uporabe izdelka ali uporabe izdelka z izdelki drugih proizvajalcev.

1., 2., 3. vai „A“ režimu. Lai izskrūvētais
