KULLANIM KILAVUZU 9512600 Hazet

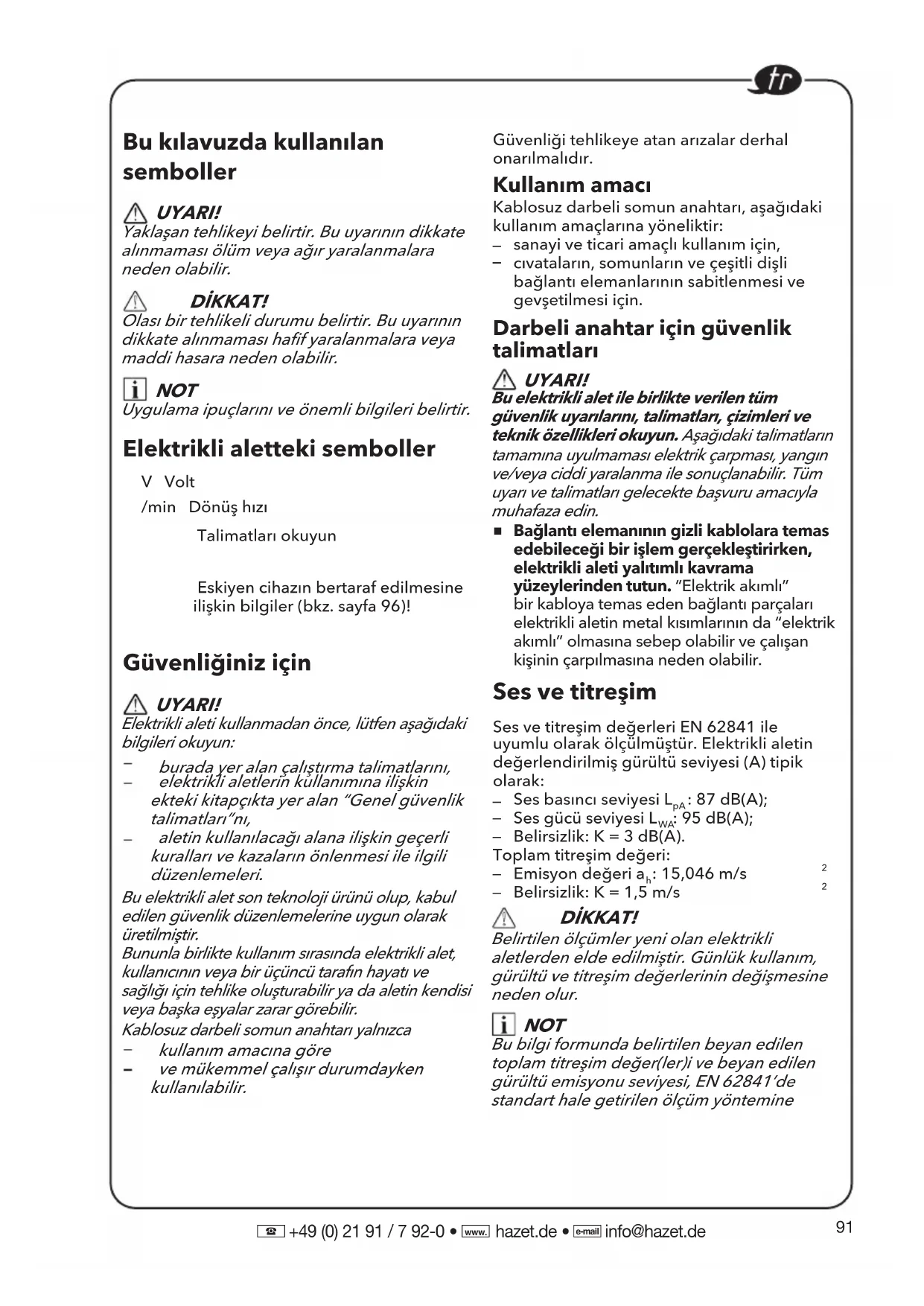

+49 (0) 21 91 / 7 92-0 • hazet.de • [e-mail] Bu kılavuzda kullanılan semboller UYARI! Yaklaşan tehlikeyi belirtir. Bu uyarının dikkate alınmaması ölüm veya ağır yaralanmalara neden olabilir. DİKKAT! Olası bir tehlikeli durumu belirtir. Bu uyarının dikkate alınmaması hafif yaralanmalara veya maddi hasara neden olabilir. NOT Uygulama ipuçlarını ve önemli bilgileri belirtir. Elektrikli aletteki semboller V Volt /min Dönüş hızı Talimatları okuyun Eskiyen cihazın bertaraf edilmesine ilişkin bilgiler (bkz. sayfa 96)! Güvenliğiniz için UYARI! Elektrikli aleti kullanmadan önce, lütfen aşağıdaki bilgileri okuyun: burada yer alan çalıştırma talimatlarını, elektrikli aletlerin kullanımına ilişkin ekteki kitapçıkta yer alan “Genel güvenlik talimatları”nı, aletin kullanılacağı alana ilişkin geçerli kuralları ve kazaların önlenmesi ile ilgili düzenlemeleri. Bu elektrikli alet son teknoloji ürünü olup, kabul edilen güvenlik düzenlemelerine uygun olarak üretilmiştir. Bununla birlikte kullanım sırasında elektrikli alet, kullanıcının veya bir üçüncü tarafın hayatı ve sağlığı için tehlike oluşturabilir ya da aletin kendisi veya başka eşyalar zarar görebilir. Kablosuz darbeli somun anahtarı yalnızca kullanım amacına göre ve mükemmel çalışır durumdayken kullanılabilir. Güvenliği tehlikeye atan arızalar derhal onarılmalıdır. Kullanım amacı Kablosuz darbeli somun anahtarı, aşağıdaki kullanım amaçlarına yöneliktir: sanayi ve ticari amaçlı kullanım için, cıvataların, somunların ve çeşitli dişlibağlantı elemanlarının sabitlenmesi vegevşetilmesi için. Darbeli anahtar için güvenlik talimatları UYARI! Bu elektrikli alet ile birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Tüm uyarı ve talimatları gelecekte başvuru amacıyla muhafaza edin.

Bağlantı elemanının gizli kablolara temas edebileceği bir işlem gerçekleştirirken, elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. “Elektrik akımlı” bir kabloya temas eden bağlantı parçaları elektrikli aletin metal kısımlarının da “elektrik akımlı” olmasına sebep olabilir ve çalışan kişinin çarpılmasına neden olabilir. Ses ve titreşim Ses ve titreşim değerleri EN 62841 ile uyumlu olarak ölçülmüştür. Elektrikli aletin değerlendirilmiş gürültü seviyesi (A) tipik olarak: Ses basıncı seviyesi L : 87 dB(A); Ses gücü seviyesi L : 95 dB(A); Belirsizlik: K = 3 dB(A).Toplam titreşim değeri: Emisyon değeri a : 15,046 m/s

DİKKAT! Belirtilen ölçümler yeni olan elektrikli aletlerden elde edilmiştir. Günlük kullanım, gürültü ve titreşim değerlerinin değişmesine neden olur. NOT Bu bilgi formunda belirtilen beyan edilen toplam titreşim değer(ler)i ve beyan edilen gürültü emisyonu seviyesi, EN 62841’de standart hale getirilen ölçüm yöntemine92

[e-mail] uygun olarak ölçülmüştür ve bir aleti diğeri ile karşılaştırmak için kullanılabilir. Maruz kalmanın ön değerlendirmesinde kullanılabilir. Belirtilen titreşim emisyonu seviyesi, aletin ana uygulamalarını temsil eder.Ancak, alet farklı uygulamalar için kullanılırsa, farklı kesme aksesuarları takılırsa veya yetersiz bakım yapılırsa titreşim emisyon seviyesi farklılık gösterebilir.Bu durum, toplam çalışma süresi boyunca maruz kalma seviyesini önemli ölçüde artırabilir.Titreşime maruz kalma seviyesinin doğru bir tahminini yapmak için aletin kapalı olduğu veya çalışır durumda olduğu ancak fiilen kullanımda olmadığı zamanları da hesaba katmak gerekir.Bu, toplam çalışma süresi boyunca maruz kalma seviyesini önemli ölçüde azaltabilir.Operatörü titreşim etkilerinden korumak için aletin ve kesme aksesuarlarının bakımı, ellerin sıcak tutulması, çalışma şekillerinin düzenlenmesi gibi ek güvenlik önlemlerini alın. UYARI! Elektrikli aletin fiili kullanımı sırasında oluşan titreşim ve gürültü emisyonları, aletin kullanım şekline bağlı olarak beyan edilen değerden farklı olabilir. Operatör korunmak için fiili kullanım koşullarında eldiven ve kulak koruması takmalıdır. DİKKAT! Ses basıncı 85 dB(A) seviyesinin üzerindeyken kulak koruyucuları takın. Teknik veriler Alet Tipi Darbeli Somun AnahtarıNominal voltaj Vdc 18Yüksüz hız /dk. 2700Maksimum darbe hızıbpm 3750Maksimum tork Nm 406„EPTA Prosedür 01/2003“e göre ağırlık (batarya hariç)kg 1.17Batarya 18VBatarya ağırlığı kg 0,4 0,7 Çalışma sıcaklığı-10-40℃Depolama sıcaklığı< 50℃Şarj olma sıcaklığı4-40℃Şarj cihazı Genel bakış (bkz. şekil A) Ürün özelliklerine ait numaralar için teknik resim sayfalarındaki makine çizimlerine bakın.1 1/2” Kare sürücü2 Değişken hız tetiği3 Hız kontrol paneli4 LED ışık5 Yön ön seçim düğmesi (ileri / orta-kilitli / geri)6 Kayış bağlama yeriAletinizin düşme ihtimalini azaltmak amacıyla bir bilek kayışı (ürüne dahil değildir) takmak içindir.7 Kemer kancası8 Açıklık9 Sabitleme vidası Çalıştırma talimatları UYARI! Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce bataryayı çıkarın. Elektrikli aleti çalıştırmadan önce Kablosuz darbeli somun anahtarını ambalajından çıkarın ve eksik ya da hasarlı parça olup olmadığını kontrol edin. 9512-600 9500-025 9500-05 9500-025 9500-05 9500-18 / 9501-101893

[e-mail] NOT Teslimatta batarya tam olarak şarj edilmemiştir. İlk çalıştırmadan önce bataryayı tam olarak şarj edin. Şarj cihazının kullanım kılavuzuna bakın. Bataryayı takma/değiştirme

Şarj edilmiş bataryayı tık sesi çıkararak yerine oturuncaya kadar alete itin (bkz. şekil B).

Çıkarmak için çıkarma düğmesine (1.) basın ve bataryayı çekin (2.) (bkz. şekil C). DİKKAT! Alet kullanımda değilken batarya kutuplarını koruyun. Gevşek metal parçalar kutuplara kısa devre yaptırabilir, patlama ve yangın tehlikesi oluşturabilir! Çıkarılabilir kemer kancası Aletiniz, rahat taşıyabilmeniz için aletin yanına yerleştirilebilen çıkarılabilir bir kemer kancası (7) ile donatılmıştır. Bataryayı aletten çıkarın. Kemer kancasındaki (7) tırnağı ve deliği, sırayla aletin altındaki açıklık (8) ve vida deliği ile hizalayın (bkz. şek. D). Sabitleme vidasını (9) takın ve bir tornavida (ürüne dahil değildir) ile vidayı sıkın. Kayış bağlama

Aletinizi düşürme olasılığını azaltmak amacıyla bir bilek kayışı (ürüne dahil değildir) için kayış bağlama yeri (6) bulunmaktadır. Aleti taşırken kayışı elinizin etrafına sarın (bkz. şekil E). Darbeli lokmayı takma ve çıkarma (bkz. şekil F) DİKKAT! Elektrikli alet üzerinde herhangi bir işlem yapmadan önce yön ön seçim düğmesini (5) ortadaki konuma getirin. Darbeli lokmayı takmadan önce darbeli lokmanın ve montaj kısmının hasar görmediğinden emin olun.

Darbeli lokmanın karesini, kare uç (1) ile hizalayın ve darbeli lokmayı gidebildiği kadar kare ucun üzerine itin. Gerekirse hafifçe vurun. Darbeli lokmayı çıkarmak için çekmeniz yeterlidir. UYARI! Darbeli lokma uzun süreli kullanımdan sonra sıcak olabilir. Darbeli lokmayı aletten çıkarırken koruyucu eldiven kullanın veya önce darbeli lokmanın soğumasını bekleyin. Yön ön seçimi (bkz. şekil G) DİKKAT! Dönüş yönünü sadece elektrikli alet dururken değiştirin. Yön ön seçim düğmesini (5) gerekli konuma getirin:

Cıvataları/somunları sıkmak için yön ön seçim düğmesini aletin en soluna getirin. Cıvataları/somunları gevşetmek için yön ön seçim düğmesini aletin en sağına getirin. Alet kullanımda değilken yanlışlıkla çalıştırma ihtimalini azaltmaya yardımcı olmak için yön ön seçim düğmesini “KAPALI” (orta-kilitli) konumuna getirin. NOT Darbeli somun anahtarı, yön ön seçim düğmesi tamamen sola veya sağa getirilmedikçe çalışmaz. UYARI! Batarya ile çalışan aletler her zaman çalışma durumundadır. Bu nedenle yön ön seçim düğmesi, alet kullanımda değilken veya aleti yan tarafınızda taşırken her zaman orta konumda kilitlenmelidir. Mod seçimi (bkz. şekil H) Aletiniz, aletin tabanında bulunan bir hız kontrol paneli (3) ile donatılmıştır. Panel, tahrik kontrol düğmesi, “M” düğmesi ve çalışma modlarına ilişkin LED göstergelerinden oluşur.Tahrik kontrol düğmesi, bir uygulamanın tork, dönüş hızı (RPM) ve darbe hızı (IPM) ayarını yapmak üzere üç mod arasından seçim yapmak için kullanılır. 1, 2 ve 3 modları sadece değişken hız tetiği tarafından kontrol edilen modlardır.Tahrik kontrol modunu seçmek için: İlk önce aktif modu kontrol edin. Tetiğe dokunmadan doğrudan tahrik kontrol düğmesine basın. Mod numarasının altındaki LED göstergesi, etkin mod ayarını belirtmek için yanar. 3 mod arasında geçiş yapmak için tahrik kontrol düğmesine kısa bir süre (0,5 saniyeden az) basın. Her basışta bir tork94

[e-mail] seviyesi değişir. Aşağıdaki tabloda daha fazla ayrıntı görebilirsiniz. “A” modu, hem cıvataları veya somunları sıkmak için ileri dönüş hem de cıvataları veya somunları gevşetmek için geri dönüş için kullanılmak üzere tasarlanmış özel bir moddur.

İleri: cıvatayı otomatik durdurma modu; alet, çok sıkı sabitlemeyi önlemek için bir dizi darbe uygulandıktan sonra durur.

Geri: cıvata çıkarma modu; alet, cıvatayı/ somunu gevşettiği anda otomatik olarak durur.

” modu, ahşapta vidalama için tasarlanmıştır. “M” düğmesini kullanarak: Tetiğe dokunmadan doğrudan “M” düğmesine basın. Aktif modu belirtecek şekilde ilgili gösterge ışığı yanacaktır. “A” ile “ ” modları arasında geçiş yapmak için “M” düğmesine kısaca (0,5 saniyeden az) basın. Her basışta bir mod değişir. Aşağıdaki tabloda daha fazla ayrıntı görebilirsiniz: İleri Döndürme: Kontrol panelindeki gösterge ışığı Çalışma Modu Maksimum IPM (Dakikadaki darbe sayısı) Uygulama

Küçük cıvataları ve somunları ince ayarlı sıkma. 2 2700 Orta sıkma torku. 3 3750 Maksimum sıkma torku. A / Otomatik durdurma ile sıkma.

Ahşapta vidalama yaparken vidalama hızını büyük ölçüde artırın. Geri Döndürme: Kontrol panelindeki gösterge ışığı Çalışma Modu Maksimum IPM (Dakikadaki darbe sayısı) Uygulama

Küçük cıvataları ve somunları ince ayarlı gevşetme. 2 2700 Orta gevşetme torku.95

[e-mail] 3 3750Maksimum gevşetme torku. A / Otomatik durdurma ile gevşetme. Ağaç vidalarını gevşetirken vidalama hızını büyük ölçüde artırın. AÇMA; KAPATMA UYARI! Alet çalışırken çalışma modunu değiştirmeyin. Ani tork değişimi, kontrol kaybına neden olarak yaralanmaların meydana gelmesine ya da alet veya iş parçasının zarar görmesine yol açabilir. NOT Ahşap yoğunluğunun ve metal malzemenin çeşitliliği nihai sonucu etkileyebilir. Kullanıcı, uygulamaya göre uygun modu seçmelidir. NOT LED gösterge, tetik bırakıldıktan yaklaşık 1 dk. sonra kapanır. NOT Aleti bir sonraki açışınızda çalışma modu önceki ayara geri döner. Elektrikli aleti çalıştırma (bkz. şekil I)

Elektrikli aleti çalıştırmak için:Tetiğe (2) basın.Değişken hız tetiği, tetik basıncı artırıldıkçadaha yüksek hız ve tetik basıncı azaltıldıkçadaha düşük hız sağlar. Elektrikli aleti kapatmak için:Tetiği bırakın. LED ışık (bkz. şekil J) Aletin çalışma ışığı parlaklık ayar moduna girdiğini gösteren beş gösterge ışığı yanıp sönmeye başlayana kadar "tahrik kontrol düğmesi " ve "M " düğmesine aynı anda 2 saniye basın.Çalışma ışığı parlaklık ayar modunda, tetiğe her bastığınızda parlaklık bir sonraki seviyeye geçer ve aşağıdaki altı parlaklık seviyesi arasında geçiş yapar.1 23456Işık kapalıEn düşü En yüksekalışma ışığı parlaklık ayar modundan çıkmak için tahrik kontrol düğmesine veya “M” düğmesine basın. 5 saniye boyunca herhangi bir işlem yapılmazsa alet otomatik olarak parlaklık ayar modundan çıkar.Aletin bir sonraki açılışında hafıza işlevi en son çalışma ışığı parlaklık seviyesini hatırlar ve bu seviyeye döner.Tetik bırakıldıktan yaklaşık 10 saniye sonra ışık otomatik olarak kapanır. Somunları ve cıvataları sıkma ve gevşetme (bkz. şekil K) Somunları ve cıvataları sıkmak içinSomun veya cıvata ile eşleşen altıgen lokmayı kullanın. Cıvata ve somunun tipine veya boyutuna bağlı olarak uygun bir çalışma modu seçin. Çalışmaya başlamadan önce cıvatanız veya somununuz için doğru sıkma süresini belirlemek için her zaman bir test işlemi gerçekleştirin. En iyi mod seçimini belirlemek için bir hurda malzeme üzerinde deneme yapmanız önerilir. Yön ön seçim düğmesini (5) ileri ayarına getirin. Aleti sıkıca tutun ve lokmayı cıvata veya somunun üzerine yerleştirin. Cıvata başı veya somun uzunluğunun tamamen lokmaya tam olarak oturduğundan emin olun. Darbeli somun anahtarını çalıştırmak için değişken hız tetiğine (2) basın. Çalışmaya yavaş başlayın, somun veya cıvata aşağı indikçe hızı artırın. Aleti durdurmak için96

[e-mail] yavaşlatarak somunu veya cıvatayı sıkıca ayarlayın. Bu yöntem uygulanmazsa somun veya cıvata yerleştiğinde alet elinizde tork veya bükülme eğilimi gösterir. Cıvatayı veya somunu uygun torkla sabitleyin. Sıktıktan sonra daima bir tork anahtarı ile torku kontrol edin. Bağlantı elemanları çok sıkıysa darbe süresini azaltın.DİKKAT: Aleti cıvata veya somun ekseni boyunca düz tutun. Aşırı sıkma torku cıvata/somun veya lokmaya zarar verebilir.Somunları ve cıvataları gevşetmek içinUygulamaya bağlı olarak somunları ve cıvataları gevşetmek için 1, 2, 3 veya “A” modunu kullanın. Baş üstü yerlerde veya araba lastikleri üzerinde çalışırken, gevşetilen bağlantı elemanlarının yere veya dar bir alana düşmesini önlemek için bu tür işlerde “A” modunun kullanılması önerilir.

ön ön seçim düğmesi (5) ayarını ters konuma getirin. Aleti sıkıca tutun ve lokmayı cıvata veya somunun üzerine yerleştirin. Cıvata başı veya somun uzunluğunun tamamen lokmaya tam olarak oturduğundan emin olun. Darbeli somun anahtarını çalıştırmak için değişken hız tetiğine (2) basın. Bağlantı elemanı gevşediğinde aletin çalışması durur. Bu alet gerekirse somunu uzun cıvatadan çıkarmak için tetik anahtarına basmaya devam etmenizi de sağlar. Bakım UYARI! Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce bataryayı çıkarın. Temizlik

Elektrikli aleti ve havalandırma deliklerinin önündeki ızgarayı düzenli olarak temizleyin. Temizleme sıklığı malzemeye ve kullanım süresine bağlıdır. Gövde içine ve motora kuru basınçlı hava üfleyerek düzenli olarak temizleyin. Yedek parçalar ve aksesuarlar Diğer aksesuarlar, özellikle aletler ve cilalama yardımcıları için üreticinin kataloglarına bakın.Parça yerleşim çizimleri ve yedek parça listeleri ana sayfamızda bulunabilir: Bertaraf bilgileri UYARI! Gereksiz elektrikli aletleri kullanılamaz hale getirin: batarya ile çalışan cihazların bataryasını çıkarın. Sadece AB ülkeleri içindirElektrikli aletleri evsel atıkların içine atmayın!Atık Elektrikli ve Elektronik Cihazlar hakkındaki 2012/19/EU sayılı Avrupa Direktifi uyarınca ve ulusal yasalara uygun olarak kullanılan elektrikli aletler ayrı olarak toplanmalı ve çevre dostu bir şekilde geri dönüştürülmelidir.Atık bertarafı yerine hammadde geri kazanımı.Cihaz, aksesuarlar ve ambalajlar çevre dostu bir şekilde geri dönüştürülmelidir. Plastik parçalar malzeme türüne göre geri dönüşüm için tanımlanmıştır. UYARI! Bataryaları evsel atıklara, ateşe veya suya atmayın. Kullanılmış bataryaları açmayın. Sadece AB ülkeleri içindir:2006/66/EC sayılı Direktife göre hatalı veya kullanılmış bataryalar geri dönüştürülmelidir. NOT Lütfen bayinize bertaraf etme seçenekleri hakkında danışın!97

[e-mail] -Uygunluk beyanı Tüm sorumluluğu üstümüze alarak “Teknik özellikler” bölümünde açıklanan ürünün, aşağıdaki standartlara veya normatif dokümanlara uygun olduğunu beyan ederiz: 2014/30/EU, 2006/42/EC, 2011/65/EU sayılı direktierin düzenlemelerine uygun olarak EN 62841 standardı. Sorumluluktan muafiyet Üretici ve temsilcisi, ürünün veya kullanılamaz bir ürünün neden olduğu iş kesintilerinden kaynaklanan zararlardan ve kar kayıplarından sorumlu değildir. Üretici ve temsilcisi, ürünün yanlış kullanılması veya ürünün diğer üreticilerin ürünleri ile kullanılması sonucu oluşabilecek hasarlardan sorumlu değildir. Teknik dokümanlardan sorumlu: HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofstraße 25 - 29 42857 Remscheid GERMANY i.V. Volker Grünberg Kalite Departmanı Bașkanı (KD)
