Produkttype	Trådløs slagskruemaskine
Mærke	Hazet
Model	9512600
Nominel spænding	18 V DC
Tomgangshastighed	2700 /min
Maksimal slagfrekvens	3750 slag/min
Maksimalt moment	406 Nm
Drivfirkant	1/2 tomme
Vægt (uden batteri)	1,17 kg
Batterivægt (afhængig af model)	0,4 kg (9500-025) eller 0,7 kg (9500-05)
Driftstemperatur	-10 til 40 °C
Opbevaringstemperatur	< 50 °C
Opladningstemperatur	4 til 40 °C
Kompatibelt batteri	18 V, modeller 9500-025 og 9500-05
Kompatibel oplader	9500-18 / 9501-1018
Driftstilstande	3 tilstande (variabel hastighed) + tilstand A (automatisk stop) + trætilstand
LED-lampe	Ja, 6 justerbare lysstyrkeniveauer
Bælteklips	Aftagelig
Håndledsrem	Ja
Rotationsretning	Reversibel (frem/tilbage) med centrallås
Lydtryksniveau	87 dB(A)
Lydeffektniveau	95 dB(A)
Samlet vibrationsværdi	15,046 m/s² (usikkerhed K=1,5)
Tilsigtet brug	Erhvervsmæssig industri
Vedligeholdelse	Rengør regelmæssigt ventilationsåbningerne med tør trykluft

Ofte stillede spørgsmål - 9512600 Hazet

Hvordan ændrer jeg rotationsretningen?

Brug knappen til forvalg af rotationsretning (5) placeret over aftrækkeren. Skub den helt til venstre for fremadgående (spænding), til højre for baglæns (løsning), eller i midterposition for at låse værktøjet. Skift aldrig retningen, mens værktøjet kører.

Hvordan justerer jeg hastigheden?

Skruemaskinen er udstyret med en variabel hastighedsaftrækker: Jo hårdere du trykker, jo højere er hastigheden. Du kan også vælge en køretilstand (1, 2, 3) ved hjælp af driftsstyringsknappen på hastighedskontrolpanelet (3) for at justere momentet og slagfrekvensen.

Hvordan bruger jeg automatisk stoptilstand?

Tilstand 'A' (automatisk stop) er designet til at spænde eller løsne fastgørelser ved at stoppe efter et vist antal slag. For at aktivere den skal du trykke kort på 'M'-knappen, indtil indikatoren 'A' lyser. I fremadgående stopper værktøjet efter spænding; i baglæns stopper det, så snart fastgørelsen er løsnet.

Hvordan monterer jeg bælteklipsen?

Fjern først batteriet. Juster bælteklipsen (7) med åbningen (8) og gevindhullet i bunden af værktøjet. Indsæt fastgørelsesskruen (9) og stram den med en skruetrækker (medfølger ikke). Klipsen kan placeres på den side, du foretrækker.

Hvordan justerer jeg lysstyrken på LED-lampen?

Tryk samtidigt på driftsstyringsknappen og 'M'-knappen i 2 sekunder, indtil de fem indikatorer blinker. Tryk derefter på aftrækkeren for at gennemgå de 6 lysstyrkeniveauer (fra slukket til maksimum). Tryk på driftsstyringsknappen eller 'M' for at forlade justeringstilstanden.

Hvilke batterier er kompatible?

Værktøjet fungerer med Hazet 18 V-batterier af modellerne 9500-025 (vægt 0,4 kg) og 9500-05 (vægt 0,7 kg). Brug udelukkende Hazet-batterier for at sikre sikkerhed og ydeevne.

Hvad er det maksimale moment?

Det maksimale moment for Hazet 9512600 skruemaskinen er 406 Nm, hvilket gør det muligt at spænde og løsne store bolte og møtrikker i industrielle anvendelser.

Hvordan rengør jeg værktøjet?

Fjern batteriet inden rengøring. Rengør regelmæssigt værktøjet og ventilationsåbningernes gitre med en tør klud eller tør trykluft. Brug ikke opløsningsmidler eller slibende produkter. Regelmæssig vedligeholdelse forlænger levetiden.

Kan jeg bruge standard fatninger?

Ja, skruemaskinen er udstyret med en 1/2 tomme (12,7 mm) drivfirkant, der er kompatibel med standard slagfatninger i denne størrelse. Sørg for, at fatningen er i god stand før brug.

Hvad gør jeg ved overophedning?

Hvis værktøjet overopheder, slip aftrækkeren og lad det køle af, før du fortsætter. Undgå længere tids brug ved maksimalt moment. Kontroller, at ventilationsåbningerne ikke er blokerede. Ved gentagen overophedning skal du kontakte en autoriseret service.

BRUGSANVISNING 9512600 Hazet

da Originale driftsvejledning 56

no Originale driftsanvisningen 62

Originalbruksanvisning 69

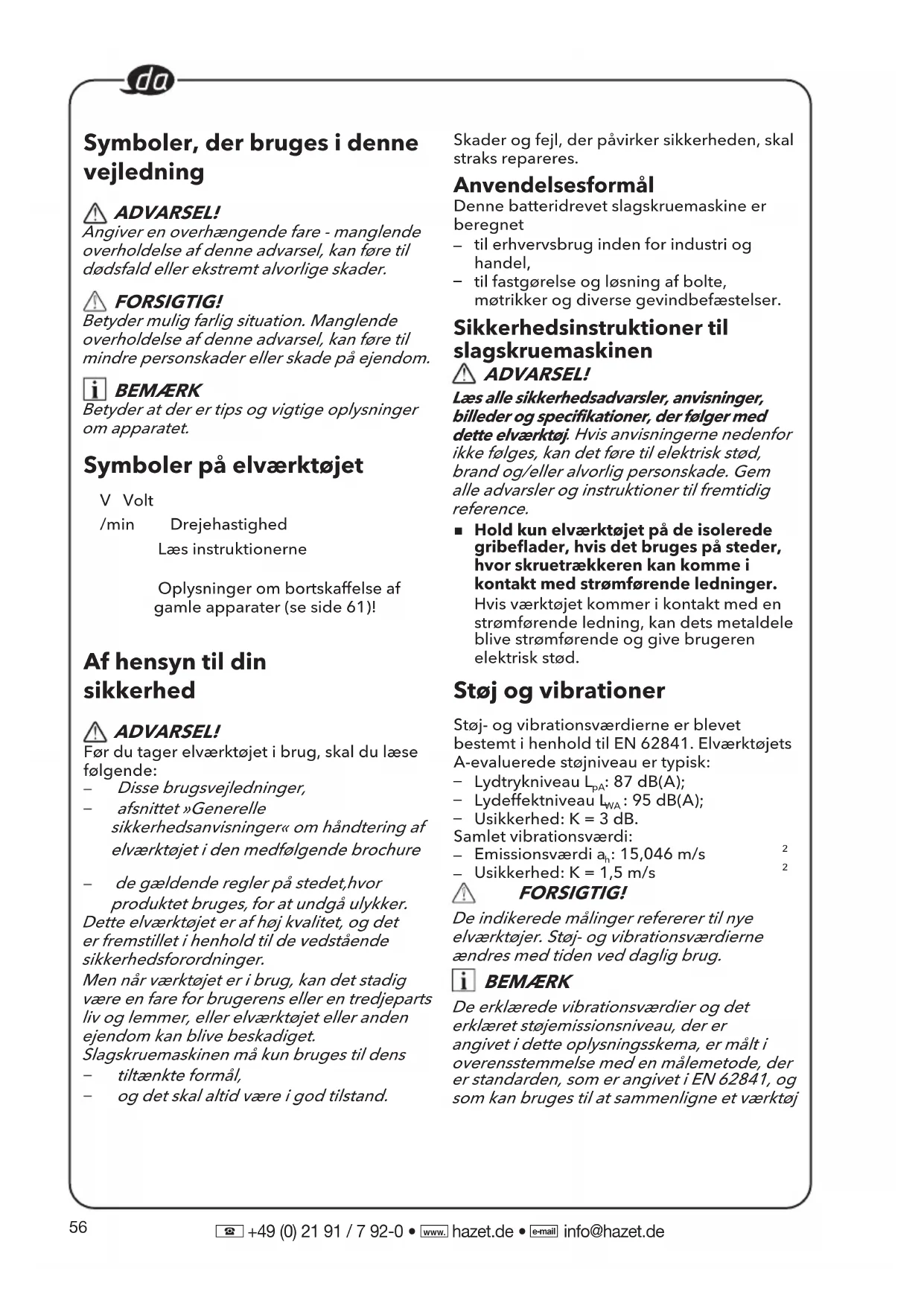

Symboler, der bruges i denne vejledning

ADVARSEL!

Angiver en overhængende fare - manglende overholdelse af denne advarsel, kan føre til dødsfald eller ekstremt alvorlige skader.

FORSIGTIG!

Betyder mulig farlig situation. Manglende overholdelse af denne advarsel, kan føre til mindre personskader eller skade på ejendom.

BEMAERK

Betyder at der er tips og vigtige oplysninger om apparatet.

Symboler på elværktøjet

V Volt

/min

Drejehastighed

Læs instruktionerne

Oplysninger om bortskaffelse af gamle apparater (se side 61)!

Før du tager elværktøjet i brug, skal du læse følgende:

• Disse brugsvejledninger,
• afsnittet »Generelle sikkerhedsanvisninger« om håndtering af elværktøjet i den medfølgende brochure

- de gældende regler på stedet, hvor produktet bruges, for at undgå ulykker.

Dette elværktøjet er af høj kvalitet, og det er fremstillet i henhold til de vedstående sikkerhedsforordninger.

Men når værktøjet er i brug, kan det stadig være en fare for brugerens eller en tredjeparts liv og lemmer, eller elværktøjet eller anden ejendom kan blive beskadiget.

Slagskruemaskinen må kun bruges til dens

• tiltænkte formål,
• og det skal altid være i god tilstand.

Skader og fejl, der påvirker sikkerheden, skal straks repareres.

Anvendelsesformål

Denne batteridrevet slagskruemaskine er beregnet

• til erhvervsbrug inden for industri og handel,
• til fastgørelse og løsning af bolte, møtrikker og diverse gevindbefæstelser.

Sikkerhedsinstruktioner til slagskruemaskinen

ADVARSEL!

Læs alle sikkerhedsadvarsler, anvisninger, billeder og specifikationer, der følger med dette elværktøj. Hvis anvisningerne nedenfor ikke følges, kan det føre til elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference.

- Hold kun elværktøjet på de isolerede gribeflader, hvis det bruges på steder, hvor skruetrækkeren kan komme i kontakt med strømførende ledninger.

Hvis værktøjet kommer i kontakt med en strømførende ledning, kan dets metaldele blive strømførende og give brugeren elektrisk stød.

Støj og vibrationer

Støj- og vibrationsværdierne er blevet bestemt i henhold til EN 62841. Elværktøjets A-evaluerede støjniveau er typisk:

• Lydtrykniveau L_pA : 87 dB(A);
• Lydeffektniveau L_WA : 95 dB(A);
• Usikkerhed: K = 3 dB.
  Samlet vibrationsværdi:
• Emissionsværdi a_h : 15,046 m/s
• Usikkerhed: K = 1,5 m/s ^2

FORSIGTIG!

De indikerede målinger refererer til nye elværktøjer. Støj- og vibrationsværdierne ændres med tiden ved daglig brug.

BEMAERK

De erklærede vibrationsværdier og det erklæret støjemissionsniveau, der er angivet i dette oplysningsskema, er målt i overensstemmelse med en målemetode, der er standarden, som er angivet i EN 62841, og som kan bruges til at sammenligne et værktøj

med et andet.

Den kan bruges til en foreløbig vurdering af eksponeringen. Den angivne vibrationsemission er fra normal brug af værktøjet.

Men hvis værktøjet bruges til forskellige ting, med forskelligt skæretilbehør eller hvis det ikke vedligeholdes ordentligt, kan vibrationsemissionsniveauet variere.

Dette kan forøge eksponeringsniveauet markant over den samlede driftstid.

For at foretage en nøjagtig vurdering af vibrationseksponeringsniveauet, skal tiden, hvor værktøjet er slukket eller kører, men ikke er i brug, tages i betragtning.

Dette kan reducere eksponeringsniveauet markant over den samlede driftstid.

Brug yderligere sikkerhedsforanstaltninger for at beskytte brugeren mod virkningerne af vibrationerne, såsom: Vedligeholdelse af værktøjet og boretilbehør. Og hold hænderne varme og organiser arbejdsmønstrene.

ADVARSEL!

Vibrations- og støjemissionen ved faktisk brug af elværktøjet kan afvige fra den angivne værdi, hvor værktøjet bruges. For at beskytte brugeren, skal brugeren bruge handsker og høreværn i de faktiske brugsforhold.

FORSIGTIG!

Brug høreværn, när lydtrykket kommer over 85 dB(A).

Tekniske data

Værktøj		9512-600
Type Slagskruemaskine
Nominel spænding	Vdc 18
Hastighed uden belastning	/min	2700
Maks. slaghastighed	bpm	3750
Maks. drejningsmoment	Nm 406
Vægt i henhold til »EPTA Procedure 01/2003« (uden batteri)	kg 1,17
Batteri 18 V		9500-0259500-05

Batteriets vægt kg		9500-0259500-05	0,40,7
Driftstemperatur -10-40°C
Opbevarings-temperatur	< 50°C
Opladnings-temperatur	4-40°C
Oplader	9500-18 / 9501-1018

Oversigt (se figur A)

Nummereringen af produktegenskaberne refererer til billedet af maskinen på grafiksiden.

1 1/2" firkantet aksel

2 Startknap

3 Hastighedsbetjeningspanel

4 LED-lys

5 Retningsknap (frem/midt-lås/tilbage)

6 Fastspænding af stroppen

Til montering af et spændebånd (medfølger ikke) så du ikke taber værktøjet.

7 Bælteklemme

8 Åbning

9 Spændeskrue

Brugsanvisninger

ADVARSEL!

Tag batteriet ud, før der udføres nogen form for arbejde på elværktøjet.

Inden elværktøjet tændes

Pak slagskruemaskinen ud, og sørg for at der ikke mangler nogen dele, og at ingen af delene er beskadiget.

BEMAERK

Batterierne er ikke ladet helt op, när de leveres. Lad batterierne helt op, inden produktet tages i brug. Se opladningsoplysningerne i brugsanvisningen.

Isætning og udskiftning af batteriet

■ Tryk det opladet batteri i elværktøjet, indtil

det klikker på plads (se figur B).

■ Batteriet (2) tages ud ved at trykke på frigivelsesknappen (1), hvorefter det kan trækkes ud (se figur C).

FORSIGTIG!

Når enheden ikke er i brug, skal du beskytte batterikontakterne. Løse metaldele kan kortslutte kontakterne, som kan føre til eksplosion eller brand!

Aftagelig bælteklemme

Dit værktøj er udstyret med en aftagelig bælteklemme 7, der kan sætte på siden af værktøjet for nem transport.

■ Fjern batteripakken fra værktøjet.
■ Sørg for, at ribben og hullet på bælteklemmen 7 passer sammen med åbningen 8 og gevindhullet på bunden af værktøjet (se figur D).
■ Sæt spændeskruen 9 i, og stram skruen med en skruetrækker (medfølger ikke).

Fastspænding af stroppen

- Ringen til stroppen 6 bruges til montering af en håndledsstrop (medfølger ikke) så der er mindre chancer for, at du taber værktøjet. Vikl stroppen om hånden, när du bærer værktøjet (se figur E).

Montering og fjernelse af slagnøglen (se figur F)

FORSIGTIG!

Stil retningsknappen 5 i midten, før arbejdet på elværktøjet startes.

Sørg for, at slagnøglen og monteringsdelen ikke er beskadiget, før du slagnøglen sættes på.

■ Sørg for, at firkanten på slagnøglen passer med det firkantede aksel 1, og tryk slagnøglen helt på den firkantede aksel.
■ Tryk let på det, hvis nødvendigt.
■ For at tage slagnøglen af, skal du blot trække i den.

ADVARSEL!

Slagnøglen kan være varmt efter længere tids brug. Brug beskyttelseshandsker, når du tager stagnøglen af værktøjet, eller lad stagnøglen køle ned.

Valg af retning (se figur G)

FORSIGTIG!

Stil retningsknappen 5 på den ønskede indstilling:

■ Drej retningsknappen helt til venstre på værktøjet for, at spænde bolte/møtrikker
■ Drej retningsknappen helt til højre på værktøjet for, at løsne bolte/møtrikker.
■ Sæt retningsknappen på "Sluk" (låst i midten) for, at reducere chancen for utilsigtet start, när værktøjet ikke er i brug.

i BEMÄRK

Slagskruemaskinen kører ikke, medmindre retningsknappen drejes helt til venstre eller højre.

ADVARSEL!

Batteriværktøj er altid i driftstilstand. Derfor skal retningsknappen altid være låst i midten, når værktøjet ikke er i brug, eller hvis værktøjet bæres på siden.

Valg af funktion (se figur H)

Dit værktøj er udstyret med et hastighedsknap 3, der sidder på foden af værktøjet. Den består af en styreknap, "M"-knappen og lysindikatorer, der viser driftsfunktionerne. Styreknappen bruges til at vælge mellem tre funktioner til, at justere drejningsmomentet, drejehastigheden (RPM) og anslagshastigheden (IPM) i henhold til arbejdet, der udføres. Funktionerne 1, 2 og 3 er de eneste funktioner, hvor hastigheden styres med startknappen.

Sådan vælges styrefunktionen

• Kontroller først hvilken funktion værktøjet står på. Tryk på styreknappen uden at røre startknappen. LED-indikatoren under funktionsnummeret lyser for, at angive den aktive funktionsindstilling.
  ■ Tryk på styreknappen (mindre end 0,5 sekund) for, at skifte mellem de 3 funktioner. Hvert tryk ændrer momentet med et trin. Du kan finde flere oplysninger i nedenstående skema.

»A« er en særlig funktion, der er beregnet til stramning og løsning af bolte og møtrikker.

■ Fremad kørsel: Automatisk stop af bolten. Værktøjet stopper efter en række slag, så den ikke spændes for meget.
- Bagud kørsel: Løsning af bolte. Værktøjet stopper automatisk, så snart det har løsnet bolten/møtrikken.

Funktionen « er beregnet til at skrue skruer i træ.

Brug af "M"-knappen:

Tryk på "M"-knappen uden at røre startknappen. Det tilsvarende indikatorlys

begynder at lyse for at vise den aktive funktion. Tryk på "M"-knappen (i under 0,5 sekunder) for at skifte mellem funktionerne "A" og "T". Funktionen skifes for hvert tryk. Du kan finde flere oplysninger i nedenstående skema:

Fremad drejning:

Indikatorlys på betjeningspanelet	Driftsfunktion	Maksimum IPM (slag pr. minut)	Brug
	1 1000		Fin tilspænding af små bolte og møtrikker.
	2 2700		Moderat tilspændingsmoment.
	3 3750		Maksimalt tilspændingsmoment.
	A	/	Spænding med automatisk stop.
		/	Brug en høj skruehastighed, når du skruer skruer i træ.

Bagud drejning:

Indikatorlys på betjeningspanelet	Driftsfunktion	Maksimum IPM (slag pr. minut)	Brug
	1 1000		Fin løsning af små bolte og møtrikker.
	2 2700 Moderat løsnemoment.
	3 3750 Maksimalt løsnemoment.
	A	/	Løsning med automatisk stop.
		/	Brug en høj skruehastigheden, når du løsner skruer i træ.

Tænd; sluk

ADVARSEL!

Skift ikke driftsfunktion, när værktøjet kører.

Pludselig ændring af drejningsmomentet kan forårsage tab af kontrol, som kan føre til personskader eller beskadigelse af værktøjet eller arbejdsemnet.

BEMAERK

Forskellige trætyper og metalmaterialer kan påvirke det endelige resultat. Brugeren skal vælge en passende funktion til det pågældende arbejde.

BEMÆRK

Lysindikatoren slukker ca. 1 minut efter, at startknappen slippes.

BEMAERK

Når værktøjet tændes efterfølgende gang, går driftsfunktionen tilbage til den forrige indstilling.

Sådan tændes elværktøjet (se figur I)

■ Sådan tændes elværktøjet:

Jo mere startknappen trykkes ind, jo hurtigere kører værktøjet.

■ Sådan slukkes elværktøjet:

Slip startknappen.

LED-lys (se figur J)

Hold knapperne "Drevstyring 2 og "M ⑧" nede i 2 sekunder på samme tid, indtil de 5 indikatorer begyder at blinke. Dette betyder at lysstyrken på værktøjets arbejdslys nu kan justeres.

Hver gang du trykker på startknappen, skifter arbejdslyset lysstyrke. Du kan vælge mellem 6 forskellige lysstyrker.

1	2	3	4	5	6
Lys slukket	Laveste → Højest

Tryk på styreknappen eller "M"-knappen for at afslutte indstillingen af arbejdslysets lysstyrke. Hvis der ikke trykkes på nogen knapper i 5 sekunder, afsluttes lysstyrkejusteringen automatisk.

Næste gang værktøjet tændes, står det på den samme lysstyrke.

Lyset slukkes automatisk cirka 10 sekunder efter startknappen slippes.

Beregnet til, at spænde møtrikker og bolte

Brug nøglen, der passer til møtrikken eller bolten. Vælg den rigtige driftsfunktion, afhængigt af boltens og møtrikkens type eller størrelse. Før du går i gang med arbejdet, skal du altid lave en test, så du kan finde den rigtige spændetid til bolten eller møtrikken. Det anbefales, at lave en test på et skrotmateriale for, at bestemme den bedste funktion til arbejdet.

■ Sæt retningsknappen 5 på fremad kørsel.
- Hold godt fast i værktøjet, og sæt nøglen over bolten eller møtrikken. Sørg for, at hele bolten eller møtrikken sidder helt inde i nøglen.
- Tryk på startknappen 2 for, at tænde slagskruemaskinen. Start langsomt, og forøg hastigheden, när møtrikken eller bolten skrues på. Spænd møtrikken eller bolten tæt ved, at bremse værktøjet til et stop. Hvis denne procedure ikke følges, har værktøjet en tendens til at vride i hånden, när møtrikken eller bolten er spændt fast.
■ Spænd bolten eller møtrikken til det rigtige drejningsmoment.
Når bolten eller møtrikken er blevet spændt, skal du altid kontrollere drejningsmomentet med en momentnøgle. Hvis fastgørelseselementerne er for stramme, skal du skrue ned for slagtiden.

BEMÆRK:

■ Hold værktøjet lige langs boltens eller møtrikkens akse.
■ Hvis bolten/møtrikken spændes for meget, kan nøglen eller bolten/møtrikken gå i stykker.

Brug enten funktion 1, 2, 3 eller »A« til at løsne møtrikker og bolte, afhængigt af arbejdet der skal udføres. Hvis du arbejder over hovedet eller arbejder på bildæk, anbefales det at bruge »A«, så de løsnede fastgørelseselementer ikke falder ned på jorden eller i et klemt sted.

■ Sæt retningsknappen 5 på bagud kørsel.
- Hold godt fast i værktøjet, og sæt nøglen over bolten eller møtrikken. Sørg for, at hele bolten eller møtrikken sidder helt inde i nøglen.

- Tryk på startknappen 2 for, at tænde slagskruemaskinen. Når bolten/møtrikken er løs, holder værktøjet op med at køre. Du kan holde startknappen nede, for at fjerne møtrikken fra en lang skrue, hvis nødvendigt.

Vedligeholdelse og pleje

ADVARSEL!

Tag batteriet ud, før der udføres nogen form for arbejde på elværktøjet.

Rengøring

■ Rengør regelmæssigt elværktøjet og skærmen foran ventilationsåbningerne. Rengøringshyppigheden afhænger af materialet, og hvor meget værktøjet bruges.
■ Blæs regelmæssigt kabinettet indeni og motoren med tør trykluft.

For andet tilbehør, især værktøjer og poleringsudstyr, bedes du se producentens kataloger.

Tegninger og lister over reservedele kan findes på vores hjemmeside:

Oplysninger om bortskaffelse

ADVARSEL!

Gør opbrugte elværktøjer ubrugelige ved at: - Fjerne batteriet på batteridrevne elværktøjer.

Kun EU-lande

Elværktøj må ikke smides ud sammen med husholdningsaffald!

I overensstemmelse med europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret, skal elværktøj indsamles separat og genanvendes på en miljøvenlig måde.

Genbrug af råmaterialer i stedet for bortskaffelse af affald.

Enheden, tilbehøret og emballagen skal genbruges på en miljøvenlig måde. Plastdele separeres til genbrug efter materialetype.

ADVARSEL!

Batterier må ikke smides ud sammen med husholdningsaffald. Og de må ikke brændes

eller smides i vandet. Åbn ikke brugte batterier.

Kun EU-lande:

I overensstemmelse med direktiv 2006/66/EF skal defekte og opbrugte batterier genbruges.

BEMAERK

Spørg din forhandler om dine bortskaffelsesmuligheder!

Fabrikanten og dennes repræsentant er ikke ansvarlige for nogen skader eller tabt fortjeneste på grund af afbrydelser i forretninger, forårsaget af produktet eller et ubrugeligt produkt.

Fabrikanten og dennes repræsentant er ikke ansvarlige for nogen skader, der skyldes forkert brug af produktet eller ved brug af produktet med produkter fra andre fabrikanter.

Modusvalg (se figur H)

Eksploderte tegninger og reservedelslister finner du på vår hjemmeside:

Spør forhandleren din om hvilke alternativer du har for avfallshändtering!

C ∈-Samsvarserklæring
