NAUDOJIMO INSTRUKCIJA 9512600 Hazet

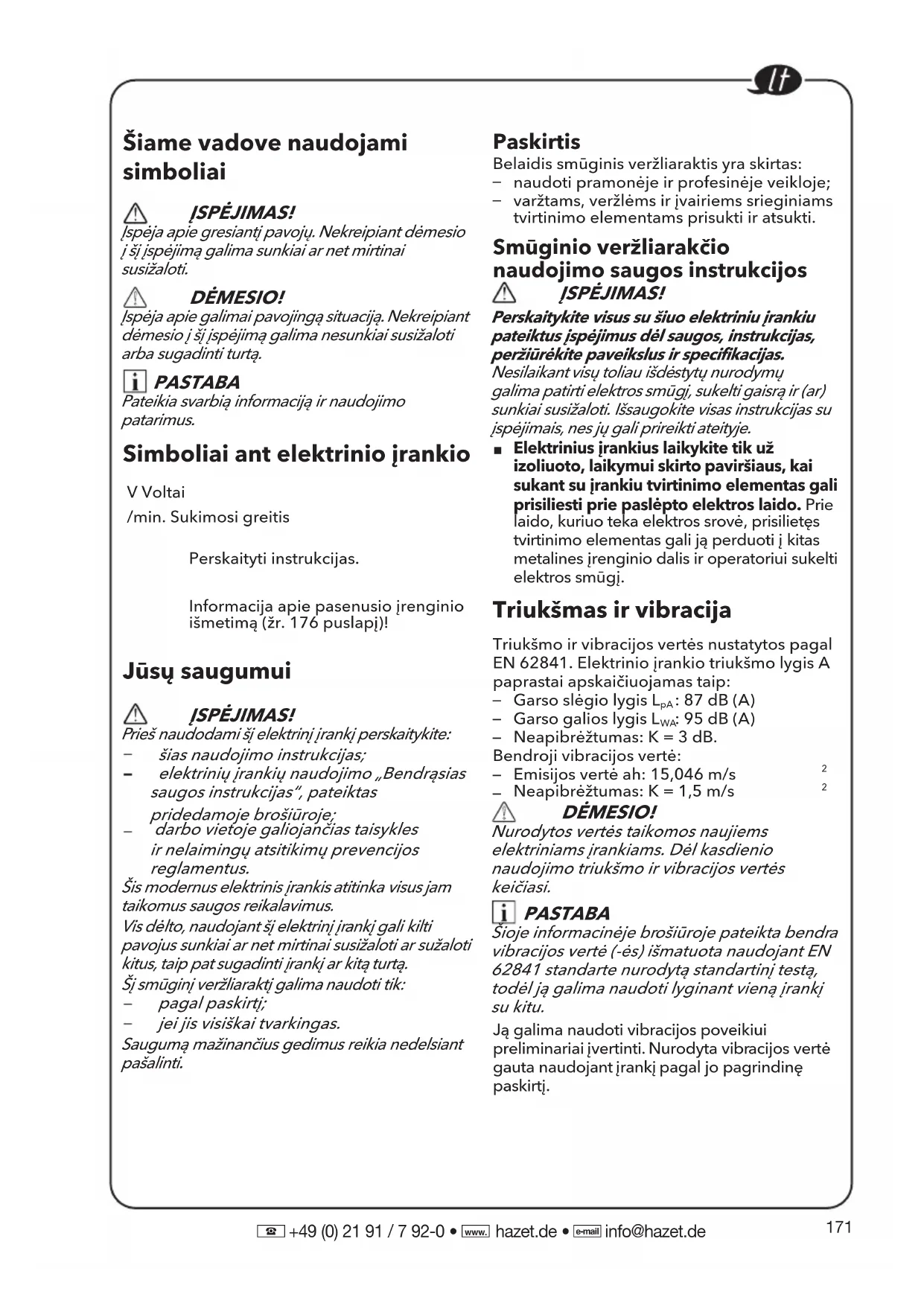

+49 (0) 21 91 / 7 92-0 • hazet.de • [e-mail] Šiame vadove naudojami simboliai ĮSPĖJIMAS! Įspėja apie gresiantį pavojų. Nekreipiant dėmesio į šį įspėjimą galima sunkiai ar net mirtinai susižaloti. DĖMESIO! Įspėja apie galimai pavojingą situaciją. Nekreipiant dėmesio į šį įspėjimą galima nesunkiai susižaloti arba sugadinti turtą. PASTABA Pateikia svarbią informaciją ir naudojimo patarimus. Simboliai ant elektrinio įrankio V Voltai/min. Sukimosi greitisPerskaityti instrukcijas.Informacija apie pasenusio įrenginio išmetimą (žr. 176 puslapį)! Jūsų saugumui ĮSPĖJIMAS! Prieš naudodami šį elektrinį įrankį perskaitykite: šias naudojimo instrukcijas; elektrinių įrankių naudojimo „Bendrąsias saugos instrukcijas“, pateiktas pridedamoje brošiūroje; darbo vietoje galiojančias taisykles ir nelaimingų atsitikimų prevencijos reglamentus. Šis modernus elektrinis įrankis atitinka visus jam taikomus saugos reikalavimus. Vis dėlto, naudojant šį elektrinį įrankį gali kilti pavojus sunkiai ar net mirtinai susižaloti ar sužaloti kitus, taip pat sugadinti įrankį ar kitą turtą. Šį smūginį veržliaraktį galima naudoti tik: pagal paskirtį; jei jis visiškai tvarkingas. Saugumą mažinančius gedimus reikia nedelsiant pašalinti. Paskirtis Belaidis smūginis veržliaraktis yra skirtas: naudoti pramonėje ir profesinėje veikloje; varžtams, veržlėms ir įvairiems srieginiamstvirtinimo elementams prisukti ir atsukti. Smūginio veržliarakčio naudojimo saugos instrukcijos ĮSPĖJIMAS! Perskaitykite visus su šiuo elektriniu įrankiu pateiktus įspėjimus dėl saugos, instrukcijas, peržiūrėkite paveikslus ir specifikacijas. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti. Išsaugokite visas instrukcijas su įspėjimais, nes jų gali prireikti ateityje.

Elektrinius įrankius laikykite tik už izoliuoto, laikymui skirto paviršiaus, kai sukant su įrankiu tvirtinimo elementas gali prisiliesti prie paslėpto elektros laido. Prie laido, kuriuo teka elektros srovė, prisilietęs tvirtinimo elementas gali ją perduoti į kitas metalines įrenginio dalis ir operatoriui sukelti elektros smūgį. Triukšmas ir vibracija Triukšmo ir vibracijos vertės nustatytos pagal EN 62841. Elektrinio įrankio triukšmo lygis A paprastai apskaičiuojamas taip: Garso slėgio lygis L : 87 dB (A) Garso galios lygis L : 95 dB (A) Neapibrėžtumas: K = 3 dB.Bendroji vibracijos vertė: Emisijos vertė ah: 15,046 m/s

DĖMESIO! Nurodytos vertės taikomos naujiems elektriniams įrankiams. Dėl kasdienio naudojimo triukšmo ir vibracijos vertės keičiasi. PASTABA Šioje informacinėje brošiūroje pateikta bendra vibracijos vertė (-ės) išmatuota naudojant EN 62841 standarte nurodytą standartinį testą, todėl ją galima naudoti lyginant vieną įrankį su kitu. Ją galima naudoti vibracijos poveikiui preliminariai įvertinti. Nurodyta vibracijos vertė gauta naudojant įrankį pagal jo pagrindinę paskirtį.172

[e-mail] Vis dėlto, įrankį naudojant skirtingiems darbams ar su skirtingais gręžimo priedais arba jį prastai prižiūrint, vibracijos lygis gali skirtis.Dėl to kenksmingas vibracijos poveikis per visą darbo laikotarpį gali pastebimai išaugti.Norint tiksliai apskaičiuoti vibracijos poveikio vertę, taip pat reikia atsižvelgti į laikotarpius, kuomet įrankis yra išjungtas ar įjungtas, tačiau nenaudojamas.Atmetus šiuos laikotarpius vibracijos poveikis per visą darbo laikotarpį gali reikšmingai sumažėti.Siekdami apsaugoti operatorių nuo kenksmingo vibracijos poveikio, imkitės papildomų saugos priemonių, pvz., tinkamai prižiūrėkite įrankį ir jo priedus, užtikrinkite, kad rankos būtų šiltos, nustatykite tinkamą darbo ir poilsio grafiką. ĮSPĖJIMAS! Naudojant įrankį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąlygomis, naudotojas turi mūvėti pirštines ir naudoti klausos apsaugos priemones. DĖMESIO! Jeigu garso slėgis viršija 85 dB(A), užsidėkite apsaugines ausines. Techniniai duomenys PrietaisasTipas Smūginis veržliaraktisVardinė įtampaVDC 18Sūkiai be apkrovos/min. 2700Maks. smūgių dažnissmūgiai/ min.

Maks. sukimo momentasNm 406Svoris pagal „EPTA procedūrą 01/2003“ (be baterijos)kg 1,17Baterija 18 VBaterijos svoris

0,4 0,7 Darbinė temperatūra-10–40 ℃Laikymo temperatūra< 50 ℃Įkrovimo temperatūra4–40 ℃Įkroviklis Apžvalga (žr. A pav.) Dalių numeriai pateikti pagal įrenginio iliustracijas paveikslų puslapyje.1 1/2 colio kvadratinis suklys2 Greitį reguliuojantis paleidimo jungiklis3 Greičio valdymo skydelis4 LED lemputė5 Sukimo krypties selektorius (į priekį / centrinis užraktas / atgal)6 Dirželio tvirtinimo ąsaRiešo dirželiui pritvirtinti (nėra komplekte), kad sumažėtų pavojus įrankį numesti.7 Diržo apkaba8 Anga9 Tvirtinimo varžtas Naudojimo instrukcija ĮSPĖJIMAS! Prieš vykdydami bet kokius elektrinio įrankio tvarkymo darbus, atjunkite jo bateriją. Prieš elektrinį įrankį įjungiant Išpakuokite belaidį smūginį veržliaraktį ir patikrinkite, ar netrūksta kokių nors dalių ir ar jos nepažeistos. 9512-600 9500-025 9500-05 9500-025 9500-05 9500-18 / 9501-1018173

[e-mail] PASTABA Išsiunčiant iš gamyklos baterijos iki galo neįkraunamos. Prieš pradėdami darbą iki galo įkraukite baterijas. Žr. įkroviklio naudojimo vadovą

Baterijos įstatymas ir keitimas

Stumkite įkrautą bateriją į elektrinį prietaisą, kol ji užsifiksuos savo vietoje (žr. B pav.). Jei bateriją norite atjungti, paspauskite atjungimo klavišą (1) ir bateriją ištraukite (2) (žr. C pav.). DĖMESIO! Apsaugokite išimtos baterijos kontaktus. Metaliniai daiktai kontaktus gali sujungti trumpuoju jungimu, ir tuomet kyla sprogimo ir gaisro pavojus! Nuimama diržo apkaba Jūsų įrankis yra su nuimama diržo apkaba 7, kurią galima pritvirtinti prie įrankio šono ir patogiai neštis. Išimkite iš įrankio sudėtinę bateriją. Diržo apkabos 7 kraštą ir angą sulygiuokite su anga 8 ir sriegine anga įrankio pagrinde (žr. D pav.). Įstatykite tvirtinimo varžtą 9 ir tvirtai jįpriveržkite atsuktuvu (komplekte nėra). Dirželio tvirtinimo ąsa

Dirželio tvirtinimo ąsa 6 yra skirta riešo dirželiui pritvirtinti (nėra komplekte), kad sumažėtų pavojus įrankį numesti. Nešdami įrankį apvyniokite dirželį apie savo rankos riešą (žr. E pav.). Smūginio įrankio lizdo uždėjimas ir nuėmimas (žr. F pav.) DĖMESIO! Prieš vykdydami bet kokias procedūras su elektriniu įrankiu, sukimo krypties selektorių 5 nustatykite į centrinę padėtį. Prieš uždėdami smūginio įrankio lizdą įsitikinkite, kad lizdas ir jo tvirtinimo dalis nėra pažeisti. Smūginio įrankio lizdą iki galo užmaukite ant kvadratinio suklio. Jei reikia, lengvai stuktelėkite. Lizdą nuimkite tiesiog traukdami nuo suklio. ĮSPĖJIMAS! Ilgiau naudojamas smūginio įrankio lizdas gali įkaisti. Nuimdami nuo įrankio lizdą, mūvėkite apsaugines pirštines arba pirma palaukite, kol jis atvės. Sukimo krypes selektorius (žr. G pav.) DĖMESIO! Sukimo kryptį galima keisti tik sustabdžius elektrinį įrankį. Nustatykite sukimo krypties selektorių 5 į reikiamą padėtį:

Nustačius selektorių į kairiąją kraštinę padėtį, galima priveržti varžtus ar veržles.

Nustačius selektorių į dešiniąją kraštinę padėtį, galima atsukti varžtus ar veržles.

Nustačius selektorių į centrinę užrakinimo padėtį, sumažėja atsitiktinio paleidimo galimybė, kai įrankio nenaudojate. PASTABA Smūginis veržliaraktis veikia tik tuomet, kai jo sukimo krypties selektorius nustatytas į kraštinę kairiąją arba dešiniąją padėtį. ĮSPĖJIMAS! Akumuliatoriniai įrankiai visada yra darbinėje būsenoje. Dėl to sukimo krypties selektorius visada turi būti nustatytas į centrinę užrakinimo padėtį, kai įrankio nenaudojate ar nešatės pasikabinę prie šono. Režimo pasirinkimas (žr. H pav.) Jūsų įrankyje įrengtas greičio valdymo skydelis 3, esantis ant įrankio kojelės. Jį sudaro pavaros valdymo mygtukas, „M“ mygtukas ir darbo režimų LED indikatoriai.Suklio valdymo mygtukas naudojamas pasirinkti iš trijų režimų, kad būtų galima reguliuoti sukimo momentą, sukimo greitį (sūk./min.) ir smūgių dažnį. 1, 2 ir 3 režimai yra vieninteliai, kuriuose greitį galima keisti greičio reguliavimo jungikliu.Norėdami pasirinkti suklio valdymo režimą:

Pirmiausia patikrinkite įjungtą režimą. Spauskite pavaros valdymo mygtuką tiesiogiai, neliesdami paleidimo jungiklio. Užsidegs LED indikatorius po režimo numeriu, parodydamas įjungto režimo nuostatą. Trumpai (ne ilgiau 0,5 sekundės)spustelėdami suklio valdymo mygtuką174

[e-mail] galite paeiliui perjunginėti visus 3 režimus. Kiekvienas spustelėjimas sukimo momentą pakeičia vienu lygiu. Daugiau informacijos pateikta toliau lentelėje. „A“ yra specialus režimas, skirtas naudoti tiek sukant į priekį, varžtams ir veržlėms priveržti, tiek sukant atgal, varžtams ir veržlėms išsukti.

Į priekį: varžto automatinio sustabdymo režimas – įrankis sustoja po kelių smūgių, kad nepriveržtų per daug.

Atgal: varžto išsukimo režimas – įrankis sustoja automatiškai, kai tik išsuka varžtą ar veržlę.

“ režimas skirtas varžtams medienoje įsukti. „M“ mygtuko naudojimas: Spauskite „M“ mygtuką tiesiogiai, neliesdami paleidimo jungiklio. Užsidegs atitinkama indikatoriaus lemputė, rodanti įjungtą režimą. Trumpai (ne ilgiau 0,5 sekundės) spustelėdami „M“ mygtuką galite paeiliui perjunginėti „A“ ir „ “ režimus. Kiekvienas spustelėjimas pakeičia vieną režimą. Daugiau informacijos pateikta toliau lentelėje. Sukimas į priekį: Valdymo skydelio indikatoriaus lemputė Darbo režimas Didžiausias IPM (smūgių skaičius per minutę) Paskirtis

Tikslus mažų varžtų ir veržlių priveržimas. 2 2700 Vidutinė priveržimo jėga. 3 3750 Didžiausia priveržimo jėga. A / Veržimas su automatiniu stabdymu.

Labai padidina varžtų įsukimo greitį juos sukant į medieną. Sukimas atgal: Valdymo skydelio indikatoriaus lemputė Darbo režimas Didžiausias IPM (smūgių skaičius per minutę) Paskirtis

Tikslus mažų varžtų ir veržlių atsukimas. 2 2700 Vidutinė atsukimo jėga

3 3750 Didžiausia atsukimo jėga.175

[e-mail] A / Atsukimas su automatiniu stabdymu. Labai padidina medsraigčių atsukimo greitį juos išsukant iš medienos. Įjungta; Išjungta ĮSPĖJIMAS! Nekeiskite darbo režimo, kol įrankis veikia. Dėl staigaus sukimo momento pasikeitimo galite nesuvaldyti įrankio ir susižaloti ar sugadinti įrankį ar darbo ruošinį

PASTABA Medienos tankis ir metalo tipas gali turėti įtakos galutiniam rezultatui. Naudotojui reikia pasirinkti tinkamą režimą pagal vykdomą darbą

PASTABA Atleidus pagrindinį įrankio jungiklį, LED indikatorius užgęsta praėjus maždaug 1 minutei. PASTABA Įjungus įrankį kitą kartą, įjungiamas vėliausiai naudotas darbo režimas. Elektrinio įrankio įjungimas (žr. I pav.)

Norint elektrinį įrankį įjungti:Paspauskite pagrindinį jungiklį 2.Greitis didėja, greičio reguliavimo jungiklįspaudžiant stipriau, ir mažėja, jį spaudžiantsilpniau. Norint elektrinį įrankį išjungti:Atleiskite pagrindinį jungiklį

LED lemputė (žr. J pav.) Vienu metu paspauskite ir 2 sekundes palaikykite nuspaudę pavaros valdymo mygtuką „“ ir „M“ mygtuką: turi pradėti blykčioti visi penki indikatoriai, rodydami, kad įrankis persijungė į darbinės lemputės ryškumo reguliavimo režimą.Darbinės lemputės šviesos ryškumo reguliavimo režime kaskart paspaudus paleidimo jungiklį ryškumas persijungia į kitą lygį ir cikliškai perjungiamas tarp šių šešių ryškumo lygių:1 23456Šviesa išjungtaMažiausias DidžiausiasPaspauskite pavaros valdymo mygtuką arba „M“ mygtuką, kad išeitumėte iš darbinės lemputės šviesos ryškumo reguliavimo režimo. Jei 5 sekundes neatliekami jokie veiksmai, įrankis automatiškai išeina iš ryškumo reguliavimo režimo. Kitą kartą įjungus įrankį, atminties funkcija įsimins paskutinį darbinės lemputės šviesos ryškumo lygį ir vėl jį nustatys.Šviesa automatiškai išsijungia praėjus maždaug 10 sekundžių po to, kai atleisite paleidimo jungiklį. Varžtų ir veržlių priveržimas ir atsukimas (žr. K pav.) Veržlių ir varžtų priveržimasNaudokite šešiakampį lizdą, atitinkantį veržlę arba varžtą. Pasirinkite tinkamą darbo režimą, atsižvelgdami į varžto ir veržlės tipą arba dydį. Prieš pradėdami darbą, visada atlikite bandomąjį priveržimą, kad nustatytumėte tinkamą varžto ar veržlės priveržimo laiką. Rekomenduojama atlikti bandomąjį priveržimą medžiagos atplaišoje ir taip pasirinkti geriausią darbo režimą. Nustatykite sukimo krypties selektorių 5 į sukimo į priekį padėtį.

Tvirtai laikykite įrankį ir uždėkite lizdą ant varžto arba veržlės. Visa varžto ar veržlės galvutė turi būti įlindusi į lizdą.

Paspauskite greičio reguliavimo jungiklį 2, kad įjungtumėte smūginį veržliaraktį. Pradėkite sukti lėtai, didindami greitį, veržlei arba varžtui prisiveržiant. Tvirtai priveržkite veržlę ar varžtą, mažindami įrankio greitį, kol sustos. Nesilaikant šios darbo tvarkos, priveržus varžtą ar veržlę įrankis bandys176

[e-mail] suktis jūsų rankoje ir gali ištrūkti.

Priveržkite varžtą ar veržlę tinkamu sukimo momentu. Po priveržimo visada patikrinkite sukimo momentą dinamometriniu veržliarakčiu. Jei tvirtinimo detalės priveržtos per daug, sutrumpinkite smūgio laiką PASTABA:

Įrankį laikykite tiesiai, vienoje linijoje su varžto arba veržlės ašimi. Per didelis priveržimo momentas gali sugadinti varžtą, veržlę arba lizdą.Veržlių ir varžtų atsukimasPriklausomai nuo vykdomo darbo, veržlėms ir varžtams atsukti naudokite 1, 2, 3 arba „A“ režimą. Dirbant iškėlus įrankį virš galvos arba montuojant automobilių ratus, kad atsuktos tvirtinimo detalės nenukristų ant žemės ar į siaurą plyšį, rekomenduojama naudoti „A“ režimą. Nustatykite sukimo krypties selektorių 5 įsukimo atgal padėtį.

Tvirtai laikykite įrankį ir uždėkite lizdą ant varžto arba veržlės. Visa varžto ar veržlės galvutė turi būti įlindusi į lizdą.

Paspauskite greičio reguliavimo jungiklį 2, kad įjungtumėte smūginį veržliaraktį. Atsukus tvirtinimo detalę įrankis nustoja suktis. Jei reikia, toliau spaudžiant pagrindinį jungiklį šiuo įrankiu galima atsukti veržlę nuo ilgo varžto. Techninė priežiūra ĮSPĖJIMAS! Prieš vykdydami bet kokius elektrinio įrankio tvarkymo darbus, atjunkite jo bateriją. Valymas

Reguliariai valykite elektrinį įrankį ir oro įtraukimo angų groteles. Valymo dažnis priklauso nuo medžiagų ir įrankio naudojimo trukmės.

Korpuso vidų ir variklį reguliariai prapūskite sausu suslėgtuoju oru. Atsarginės dalys ir priedai Kitus priedus, pvz., antgalius ir poliravimo priemones, rasite gamintojų kataloguose.Brėžinius su išskleistaisiais vaizdais ir atsarginių dalių sąrašus rasite mūsų svetainėje Informacija dėl išmetimo ĮSPĖJIMAS! Nereikalingus elektrinius įrankius paverskite netinkamais naudoti: iš akumuliatorinių įrankių išimkite bateriją. Tik ES šalysElektrinius įrankius draudžiama išmesti kartu su buitinėmis atliekomis!Pagal Europos elektrinės ir elektroninės įrangos atliekų direktyvą 2012/19/ES ir atitinkamus nacionalinius įstatymus, netinkamus naudoti elektrinius įrankius reikia surinkti atskirai ir perdirbti aplinkos neteršiančiu būdu.Žaliavų utilizavimas vietoje atliekų išmetimo.Prietaisą, jo priedus ir pakuotes reikia perdirbti aplinkos neteršiančiu būdu. Plastikinės dalys yra paženklintos pagal medžiagos tipą, kad jas būtų galima perdirbti. ĮSPĖJIMAS! Neišmesti baterijų kartu su buitinėmis atliekomis, į ugnį ar vandenį. Neardyti naudotų baterijų. Tik ES šalims:Pagal 2006/66/EB direktyvą sugadintas ar netinkamas naudoti baterijas reikia perdirbti. PASTABA Informaciją apie utilizavimą jums suteiks pardavėjo atstovas!177

[e-mail] -Atitikties deklaracija Prisiimdami visą atsakomybę mes patvirtiname, kad skyriuje „Techninės specifikacijos“ aprašytas gaminys atitinka šių standartų ir norminių dokumentų reikalavimus: EN 62841 pagal reglamentus direktyvose 2014/30/ES, 2006/42/EBC, 2011/65/ES. Už techninę dokumentaciją atsakingi asmenys: Atleidimas nuo atsakomybės Gamintojas ir jo atstovas neatsako už jokią žalą ar pelno praradimą dėl verslo prastovų, kurias sukėlė mūsų gaminys ar netinkamas naudoti gaminys. Gamintojas ir jo atstovas neatsako už jokią žalą, kurią sukėlė netinkamas šio gaminio naudojimas arba jo naudojimas su kitų gamintojų priedais. Už techninę dokumentaciją atsakingi asmenys: HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofstraße 25 - 29 42857 Remscheid GERMANY i.V. Volker Grünberg Head of Quality Department (QD)
