ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IB 15120 Kärcher

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί- ος μπορεί να οδηγήσει σε σοβαρό τραυμα- τισμό ή θάνατο. 몇 Προειδοποίηση Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυ- ματισμό ή θάνατο.

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυ- ματισμό ή υλικές βλάβες.

Κίνδυνος τραυματισμού από εκσφενδονιζό- μενα σφαιρίδια ξηρού πάγου. Μην στρέφετε το πιστολέτο ψεκασμού πάνω σε άτομα. Απομακρύνετε τους τρίτους από τον τόπο εργασίας και κρατήστε τους μακριά κατά τη λειτουργία της συσκευής (π.χ. οριοθετώ- ντας το χώρο). Στη διάρκεια της λειτουργίας μην αγγίζετε το ακροφύσιο ή τη δέσμη ξηρού

Κίνδυνος ασφυξίας από το διοξείδιο του άν- θρακα. Τα σφαιρίδια ξηρού πάγου αποτε- λούνται από στερεοποιημένο διοξείδιο του άνθρακα. Κατά τη λειτουργία της συσκευής αυξάνεται η περιεκτικότητα της ατμόσφαι- ρας σε διοξείδιο του άνθρακα στο χώρο ερ- γασίας. Αερίζετε καλά το χώρο εργασίας και, αν είναι απαραίτητο, χρησιμοποιήστε μια συσκευή προειδοποίησης. Συμπτώματα υψηλής συγκέντρωσης διοξειδίου του άν- θρακα στην ατμόσφαιρα: – 3...5%: Πονοκέφαλος, αυξημένη συχνό- τητα αναπνοής. – 7...10%: Πονοκέφαλος, ναυτία, πιθα- νώς απώλεια συνείδησης. Εάν παρατηρήσετε παρόμοια συμπτώματα, απενεργοποιήστε αμέσως τη συσκευή και βγείτε στον καθαρό αέρα. Πριν συνεχίσετε την εργασία σας, βελτιώστε τα μέτρα εξαερι- σμού ή χρησιμοποιήστε αναπνευστική συ-

Λάβετε υπόψη το φύλλο στοιχείων ασφα- λείας του κατασκευαστή ξηρού πάγου.

Κίνδυνος τραυματισμού από ηλεκτροστατι- κές εκκενώσεις. Κίνδυνος βλάβης σε ηλε- κτρονικά στοιχεία. Κατά τη διαδικασία καθαρισμού, το αντικείμενο καθαρισμού μπορεί να αποκτήσει ηλεκτρικό φορτίο. Γει- ώστε το αντικείμενο καθαρισμού και διατη- ρήστε τη γείωση σε όλη τη διάρκεια της διαδικασίας καθαρισμού.

Κίνδυνος τραυματισμού λόγω ηλεκτροπλη- ξίας. Πριν ανοίξετε τον πίνακα χειρισμού, βγάλτε το φις από την πρίζα.

Κίνδυνος από εγκαύματα ψύχους. Ο ξηρός πάγος έχει θερμοκρασία -79 °C. Μην αγγί- ζετε ποτέ τον ξηρό πάγο και τα ψυχρά τμή- ματα της συσκευής χωρίς προστασία.

Κίνδυνος τραυματισμού από εκσφενδονιζό- μενα σφαιρίδια ξηρού πάγου ή ρύπους. Φοράτε πάντα αεροστεγή προστατευτικά

Κίνδυνος ακουστικής βλάβης. Φοράτε πά- ντα ωτοασπίδες. Ο εξοπλισμός προστασίας δεν πρέπει να εμποδίζει την οπτική επαφή και τη συνεννό- ηση με το περιβάλλον εργασίας.

Κίνδυνος τραυματισμού από εκσφενδονιζό- μενα σφαιρίδια ξηρού πάγου ή ρύπους. Κίνδυνος τραυματισμού από την επαφή με κρύα εξαρτήματα της συσκευής. Φοράτε πάντα προστατευτικά γάντια κατά ΕΝ 511 και προστατευτικό ρουχισμό με μα- κριά μανίκια.

Κίνδυνος τραυματισμού από την ακούσια ενεργοποίηση της συσκευής. Πριν εκτελέ- σετε εργασίες στη συσκευή, βγάλτε το φις από την πρίζα.

Κίνδυνος τραυματισμού λόγω ηλεκτροπλη- ξίας. Πριν ανοίξετε τον πίνακα χειρισμού, βγάλτε το φις από την πρίζα.

Κίνδυνος εγκαυμάτων ψύχους από τον ξηρό πάγο ή τα ψυχρά τμήματα της συσκευ- ής. Κατά την εκτέλεση εργασιών στη συ- σκευή φοράτε πάντα κατάλληλο προστατευτικό ρουχισμό κατά του ψύχους ή απομακρύνετε τον ξηρό πάγο και αφήστε τη συσκευή να ζεσταθεί.

Κίνδυνος από διαστολή όγκου και εγκαύμα-

Μην τοποθετείτε ποτέ τον ξηρό πάγο στο

• Πίνακας περιεχομένων Προστασία του περιβάλλοντος EL Υποδείξεις ασφαλείας p. 1
• EL Χρήση σύμφωνα με τους κανο- νισμούς p. 1
• EL Λειτουργία p. 2
• EL Στοιχεία χειρισμού p. 2
• EL Έναρξη λειτουργίας p. 3
• EL Χειρισμός p. 4
• EL Απενεργοποίηση p. 6
• EL Μεταφορά p. 8
• EL Αποθήκευση p. 8
• EL Συντήρηση και φροντίδα p. 8
• EL Αντιμετώπιση βλαβών p. 8
• EL Τεχνικά χαρακτηριστικά EL . 11 Εξαρτήματα EL . 12 Εγγύηση EL . 12 Δήλωση Συμμόρφωσης των ΕE EL . 12 Προστασία του περιβάλλοντος Υποδείξεις ασφαλείας Διαβάθμιση κινδύνων Σύμβολα στην συσκευή Γενικές υποδείξεις ασφαλείας 137EL- 2 p. 9

Προειδοποίηση Κίνδυνος ατυχήματος από την ανάκρουση του πιστολέτου ψεκασμού. Πριν θέσετε σε λειτουργία τη σκανδάλη του πιστολέτου ψε- κασμού,σταθείτε σε ασφαλές σημείο και κρατήστε σταθερά το πιστολέτο.

Κίνδυνος τραυματισμού από εκσφενδονιζό- μενα αντικείμενα. Στερεώστε τα ελαφρά αντικείμενα καθαρισμού, ώστε να μην πα- ρασυρθούν από τη εκσφενδονιζόμενη δέ- σμη ξηρού πάγου. 몇 Προειδοποίηση Κίνδυνος σύνθλιψης από το μηχανισμό δο- σολόγησης. Πριν αφαιρέσετε το προστατευ- τικό έλασμα του δοχείου ξηρού πάγου, βγάλτε οπωσδήποτε το φις της συσκευής από την πρίζα. Για τη λειτουργία της εγκατάστασης, στην Ομοσπονδιακή Δημοκρατία της Γερμανίας ισχύουν οι ακόλουθοι κανονισμοί και οδηγί- ες (διατίθενται από τις Εκδόσεις Carl Heymanns KG, Luxemburger Strasse 449, 50939 Koeln): – BGV D 26 Εργασίες με δέσμη ψεκα-

– Οδηγίες εκτέλεσης για το BGV D 26 – BGR 117 Εργασίες σε περιορισμένους

– BGR 139 Κανόνες ασφαλείας για άτομα - διατάξεις σημάτων κινδύνου. – BGR 189 Χρήση προστατευτικού ρου-

– BGR 195 Χρήση προστατευτικών γα-

– BGR 500 Χρήση υλικών εργασίας – BGI 534 Εργασίες σε περιορισμένους

– BGI 836 Προειδοποιήσεις για αέρια Λάβετε υπόψη τους εθνικούς κανονισμούς και διατάξεις ασφαλείας, καθώς και τις εθνι- κές διατάξεις των επαγγελματικών ενώσε- ων και οργανώσεων! Σε περίπτωση πίεσης του επαφέα εκτάκτου ανάγκης, διακόπτεται η τροφοδοσία με ξηρό πάγο και το ρεύμα αέρος που εξέρχε- ται από το ακροφύσιο. Αφήστε ελεύθερη τη σκανδάλη του πι- στολέτου ψεκασμού. Πιέστε το πλήκτρο εκτάκτου ανάγκης. Διακόπτεται η τροφοδοσία με ξηρό πάγο και το ρεύμα αέρος που εξέρχεται από το

Διακόψτε την παροχή πεπιεσμένου αέ-

Η συσκευή προορίζεται για την απομά- κρυνση ρύπων με χρήση σφαιριδίων ξηρού πάγου, τα οποία εκσφενδονίζονται με ταχύ- τητα χάρη στη δέσμη αέρος. Η συσκευή δεν πρέπει να χρησιμοποιείται σε περιβάλλον, όπου υπάρχει κίνδυνος

Για τον ψεκασμό να χρησιμοποιούνται αποκλειστικά σφαιρίδια ξηρού πάγου. Η χρήση άλλων μέσων ψεκασμού μπορεί να προκαλέσει βλάβες στη συσκευή. Ο πεπιεσμένος αέρας διοχετεύεται στο πι- στολέτο ψεκασμού μέσω μιας βαλβίδας ρύθμισης πίεσης. Με χρήση της σκανδά- λης, το πιστολέτο ανοίγει τη βαλβίδα και η δέσμη αέρα εξέρχεται από το πιστολέτο. Επιπλέον, σφαιρίδια ξηρού πάγου προστί- θεται από τη διάταξη δοσολόγησης στη δέ- σμη αέρα. Η προσθήκη μπορεί να απενεργοποιηθεί με το διακόπτη τύπου λει- τουργίας. Τα σφαιρίδια ξηρού πάγου προ- σκρούουν στην προς καθαρισμό επιφάνεια και απομακρύνουν τους ρύπους. Επειδή τα σφαιρίδια ξηρού πάγου έχουν θερμοκρα- σία -79 °C, ανάμεσα στους ρύπους και στο υπό καθαρισμό αντικείμενο δημιουργού- νται θερμικές εντάσεις που διευκολύνουν τη διάλυση των ρύπων. Στη συνέχεια, ο ξη- ρός πάγος μετατρέπεται σε αέριο διοξείδιο του άνθρακα μετά την έξοδό του και ο όγκος του αυξάνεται κατά 700 τοις εκατό. Με τον τρόπο αυτό ο ξηρός πάγος εκτινάσ- σει μακριά τους ρύπους. Κατά τη χρήση της δέσμης ψεκασμού, ένας αναδευτήρας στο δοχείο ξηρού πάγου εξα- σφαλίζει την συνεχή προώθηση των σφαι- ριδίων ξηρού πάγου. Κανονισμοί και οδηγίες Διατάξεις ασφαλείας Πλήκτρο Εκτάκτου Ανάγκης (Not-Aus) Απενεργοποίηση σε περίπτωση εκτάκτου ανάγκης Χρήση σύμφωνα με τους κανονισμούς

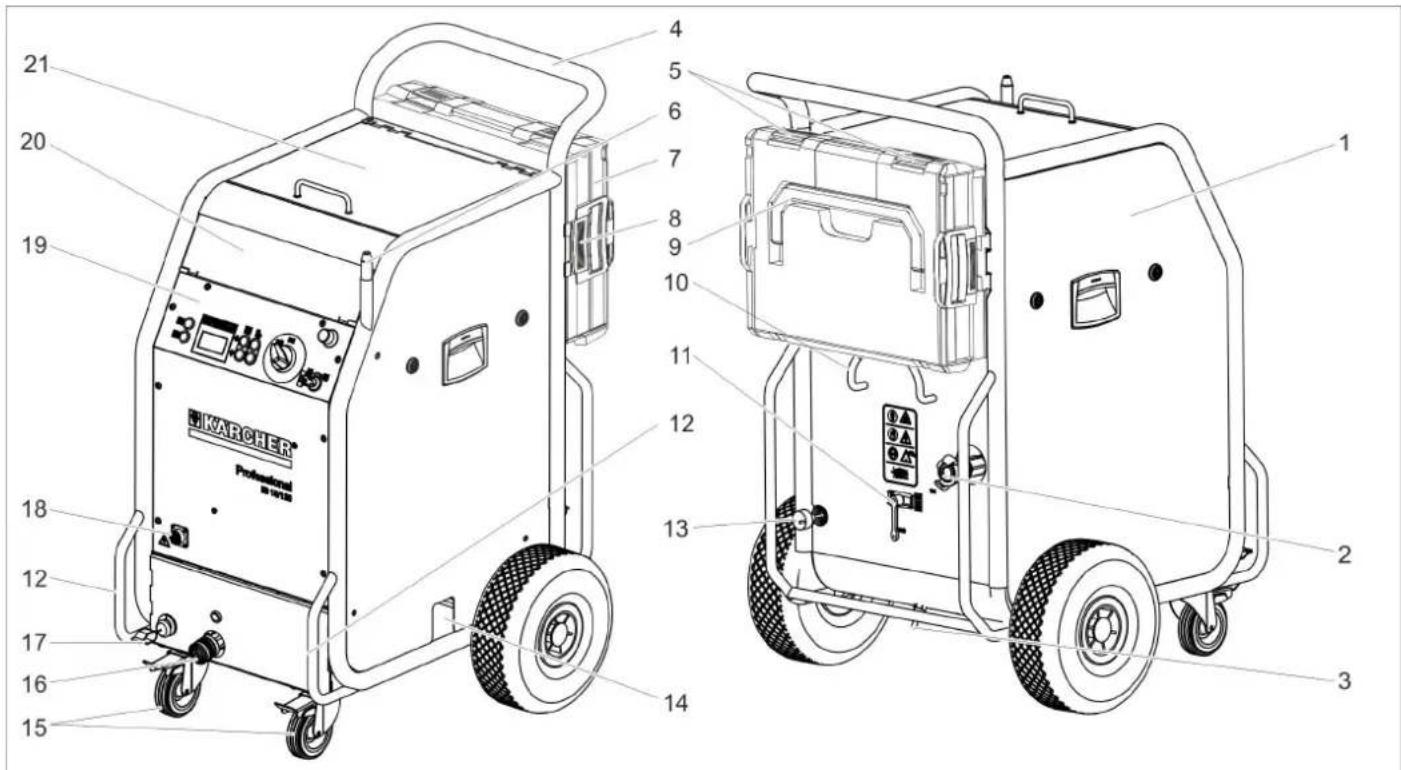

138 EL- 3 1 Ασφάλεια F1, κάτω από την πλευρική

2 Σύνδεση πεπιεσμένου αέρα 3 Απορροή προϊόντων συμπύκνωσης 4 Λαβή μεταφοράς 5 Κλείδωμα, βαλίτσα 6 Στήριγμα πιστολέτου ψεκασμού 7 Βαλίτσα ως αξεσουάρ 8 Μηχανισμός απασφάλιση, στερέωση

9 Λαβή μεταφοράς, βαλίτσα 10 Συγκρατητής καλωδίου 11 Βαλβίδα εκτόνωσης πίεσης, εκκένωση προϊόντων συμπύκνωσης του διαχωρι-

12 Λαβή μεταφοράς, προφυλακτήρας 13 Καλώδιο ρεύματος με φις 14 Έξοδος ξηρού πάγου, για εκκένωση του δοχείου 15 Τροχός με φρένο ακινητοποίησης 16 Σύνδεσμος σωλήνα μέσου ψεκασμού 17 Καλώδιο γείωσης με ακροδέκτη 18 Σύνδεσμος αγωγού ελέγχου 19 Πεδίο χειρισμού 20 Θήκη εξαρτημάτων 21 Κάλυμμα του δοχείου ξηρού πάγου 1 Πλήκτρο στατιστικών, μηδενισμός με-

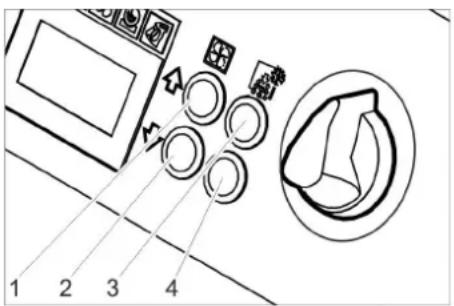

2 Πλήκτρο αύξησης της πίεσης ψεκα-

3 Πλήκτρο αύξησης της ποσότητας ξη-

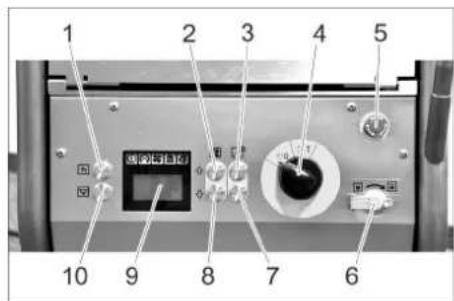

4 Διακόπτης συσκευής 5 Πλήκτρο Εκτάκτου Ανάγκης (Not-Aus) 6 Διακόπτης με κλειδί 7 Πλήκτρο μείωσης της ποσότητας ξηρού

8 Πλήκτρο μείωσης της πίεσης ψεκασμού 9 Ένδειξη οθόνης 10 Πλήκτρο εκκένωσης του δοχείου ξηρού

1 Ενδεικτική λυχνία τάσης χειρισμού πράσινη: Τάση χειρισμού κανονική κόκκινη: Τάση χειρισμού πολύ χαμηλή κίτρινη: Εκκένωση του δοχείου ξηρού πάγου ενεργή 2 Ενδεικτική λυχνία διακοπής εκτάκτου

κόκκινη: Πλήκτρο εκτάκτου ανάγκης

πράσινη: Πλήκτρο εκτάκτου ανάγκης

3 Ενδεικτική λυχνία πεπιεσμένου αέρα πράσινη: Πίεση κανονική πορτοκαλί: δεν επιτεύχθηκε η επιλεγμέ- νη πίεση ψεκασμού κόκκινη: Πολύ χαμηλή πίεση (κάτω από 0,15 MPa/1,5 bar) Στοιχεία χειρισμού

Πεδίο χειρισμού Οθόνη 139EL- 4 4 Ενδεικτική λυχνία διάταξης δοσολόγη-

πράσινη: Διάταξη μετάδοσης κίνησης

κόκκινη: Βλάβη στη διάταξη μετάδοσης

5 Ενδεικτική λυχνία πιστολέτου ψεκα-

πράσινη: Πιστολέτο ψεκασμού κανονικό πορτοκαλί: Σκανδάλη του πιστολέτου ψε- κασμού ενεργή κατά την ενεργοποίηση κόκκινη: Αποσυνδεδεμένο πιστολέτο ψεκασμού ή βλάβη στο κύκλωμα ελέγ-

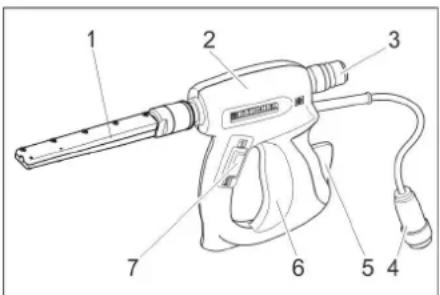

6 Πεδίο ενδείξεων 1 Ακροφύσιο 2 Πιστολέτο ψεκασμού 3 Σύνδεσμος σωλήνα μέσου ψεκασμού 4 Σύνδεσμος αγωγού ελέγχου 5 Μοχλός ασφαλείας 6 Σκανδάλη 7 Διακόπτης τύπου λειτουργίας Θέση "1": Δέσμη πεπιεσμένου αέρα Θέση "2": Δέσμη ξηρού πάγου (πεπιε- σμένος αέρας και σφαιρίδια ξηρού πά-

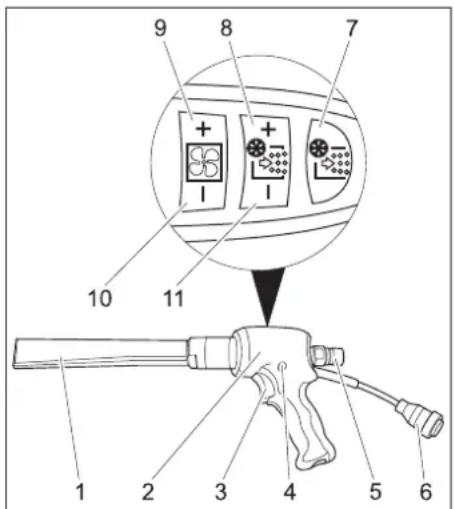

1 Ακροφύσιο 2 Πιστολέτο ψεκασμού 3 Σκανδάλη 4 Κουμπί ασφαλείας 5 Σύνδεσμος σωλήνα μέσου ψεκασμού 6 Σύνδεσμος αγωγού ελέγχου 7 Πλήκτρο δοσολόγησης ξηρού πάγου ενεργοποίηση/απενεργοποίηση Ανάβει με κόκκινο χρώμα, όταν είναι απενεργοποιημένη η προσθήκη ξηρού

8 Πλήκτρο αύξησης της ποσότητας ξη-

9 Πλήκτρο αύξησης της πίεσης ψεκα-

10 Πλήκτρο μείωσης της πίεσης ψεκασμού 11 Πλήκτρο μείωσης της ποσότητας ξηρού

Η βαλίτσα χρησιμεύει για τη φύλαξη των ακροφυσίων και του σχετικού εργαλείου. 1 Μάνταλο 2 Λαβή μεταφοράς 3 Απασφάλιση Ανοίξτε τα μάνταλα. Μετακινήστε το καπάκι προς τα κάτω.

Κίνδυνος βλάβης, Μην τοποθετείτε βαριά αντικείμενα πάνω στο ανοιχτό καπάκι. Πιέστε το μηχανισμό απασφάλισης και αφαιρέστε τη βαλίτσα. Περιστρέψτε τη βαλίτσα με το κλείδωμα προς τα πάνω. Τοποθετήστε μία πλευρά της βαλίτσας στο στήριγμα και ασφαλίστε την. Πιέστε τη βαλίτσα πάνω στη συσκευή και ασφαλίστε το απέναντι στήριγμα.

Κίνδυνος τραυματισμού από εκσφενδονιζό- μενα σφαιρίδια ξηρού πάγου. Κατά την προετοιμασία της συσκευής, ελέγ- ξτε με ιδιαίτερη προσοχή όλα τα στοιχεία, και ιδιαίτερα την κατάσταση του σωλήνα μέ- σου ψεκασμού. Αντικαταστήστε τα στοιχεία που παρουσιάζουν βλάβη με νέα. Καθαρίστε τα λερωμένα στοιχεία και βεβαι- ωθείτε ότι λειτουργούν κανονικά. Τοποθετήστε τη συσκευή σε μια οριζό- ντια, επίπεδη επιφάνεια και ενεργοποι- ήστε το φρένο ακινητοποίησης των

Για προστασία από τη φθορά και τους ρύ- πους, ο ελαστικός σωλήνας του ψεκαζόμε- νου υλικού μπορεί να καλυφθεί με έναν προστατευτικό ελαστικό σωλήνα. Εάν είναι αναγκαίο, περάστε τον προστατευτικό ελα- στικό σωλήνα πάνω από τον ελαστικό σω- λήνα ψεκασμού πριν τη σύνδεση. Συνδέστε τον ελαστικό σωλήνα μέσου ψεκασμού με τη συσκευή και ασφαλίστε

Σύνδεστε το πιστολέτο ψεκασμού με τον ελαστικό σωλήνα μέσου ψεκασμού και ασφαλίστε τον. Συνδέστε τον αγωγό ελέγχου με τη συ-

Συνδέστε τον αγωγό ελέγχου με το πι- στολέτο ψεκασμού.

Η επιλογή του ακροφυσίου εξαρτάται από το υλικό του υπό καθαρισμό αντικειμένου και το είδος των ρύπων. Επιπλέον, ο διαθέσιμος όγκος αέρα επηρε- άζει σε μεγάλο βαθμό την επιλογή ακροφυ-

Όλα τα ακροφύσια βιδώνονται στο σπείρω- μα του πιστολέτου ψεκασμού χωρίς ειδικά

. Οι υποδοχές για κλειδιά που βρί- σκονται στο ακροφύσιο, χρησιμεύουν για τη χαλάρωση με γαλλικό κλειδί των ακροφυσι- ών που έχουν κολήσει.

Κίνδυνος ψυχρής συγκόλλησης. Αλείψτε το σπείρωμα του ακροφυσίου με το συνοδευ- τικό λιπαντικό πριν τη συναρμολόγηση. Ο ακόλουθος πίνακας παρουσιάζει την κα- τανάλωση αέρα ανάλογα με το ακροφύσιο. Κάθε ακροφύσιο φέρει μια σήμανση XS - XXL που εκφράζει την ποσότητα αέρα. Με τον πίνακα ακροφυσίων μπορείτε να υπολογίσετε την κατανάλωση αέρα για κάθε ακροφύσιο. Μηχανισμός δέσμης ψεκασμού Πιστολέτο ψεκασμού Πιστολέτο ψεκασμού Advanced (προαι-

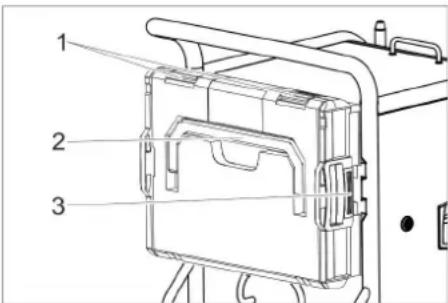

Βαλίτσα ως αξεσουάρ Άνοιγμα βαλίτσας Αποσπάστε τη βαλίτσα από τη συ-

Τοποθετήστε τη βαλίτσα στη συσκευή. Έναρξη λειτουργίας

Επιλογή ακροφυσίων 140 EL- 5 Εκτός από το στρογγυλό ακροφύσιο ψεκα- σμού που περιλαμβάνεται στη συσκευα- σία, διατίθενται κι άλλα στρογγυλά ακροφύσια σε διάφορα μεγέθη ως πρόσθε- τος εξοπλισμός. 1 Στρογγυλό ακροφύσιο ψεκασμού, μι-

2 Στρογγυλό ακροφύσιο ψεκασμού, με-

3 Στρογγυλό ακροφύσιο ψεκασμού, πολύ

Τοποθετήστε το στρογγυλό ακροφύσιο στο σπείρωμα του στομίου και σφίξτε το με το χέρι. 1 Διαχυτήρας 2 Παρέμβυσμα 3 Εξάρτημα σύνδεσης ακροφυσίου Το επίπεδο ακροφύσιο αποτελείται από το εξάρτημα σύνδεσης και τον διαχυτήρα. Δι- ατίθενται εξαρτήματα σύνδεσης ακροφυσί- ου σε διάφορα μεγέθη ως πρόσθετος εξοπλισμός. Τοποθετήστε το εξάρτημα σύνδεσης του ακροφυσίου στο σπείρωμα του πι- στολέτου και σφίξτε το με το χέρι. Τοποθετήστε το διαχυτήρα στο εξάρτη- μα σύνδεσης του ακροφυσίου. Περιστρέψτε το διαχυτήρα, ώστε η επί- πεδη ακτίνα να βρίσκεται στην επιθυμη- τή θέση σε σχέση με το πιστολέτο. Σφίξτε το περικόχλιο με το χέρι. Το Scrambler τεμαχίζει τα σφαιρίδια ξηρού πάγου και παρεμβάλεται ανάμεσα στο πι- στολέτο και το ακροφύσιο.. Η ευθυγράμμιση των 4 διάτρητων πλακών στον κωδικοποιητή δίνει το βαθμό τεμαχι-

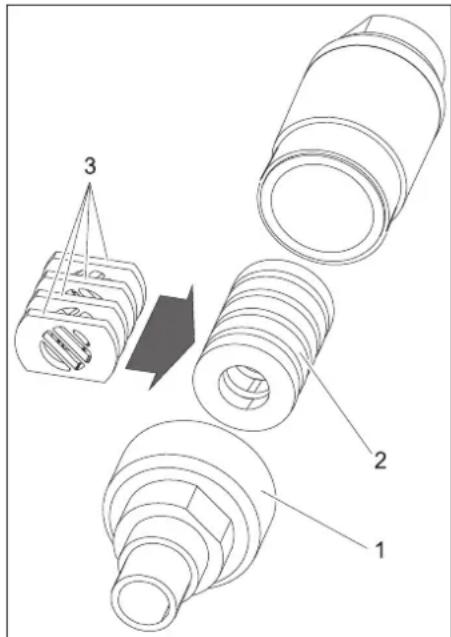

Επιλογή του βαθμού τεμαχισμού: 1 Κοχλιωτή σύνδεση 2 Γεμιστήρας 3 Διάτρητη πλάκα Ξεβιδώστε την κοχλιωτή σύνδεση. Αφαιρέστε το γεμιστήρα με τις διάτρη- τες πλάκες. Τοποθετήστε τις διάτρητες πλάκες όπως φαίνεται παραπάνω στο γεμιστή- ρα (3 δυνατότητες). Οι διαστάσεις στην εικόνα αναφέρονται στο μέγεθος των οπών διέλευσης. Τοποθετήστε το γεμιστήρα με τις διά- τρητες πλάκες στον κωδικοποιητή. Βιδώστε και σφίξτε την κοχλιωτή σύνδε-

Επιφάνεια κάλυψης Ένταση δέσμης

πολύ χαμηλή χαμηλή μέτρια υψηλή πολύ υψηλή Πίεση (bar) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Μέγεθος ακροφυ-

/min ...1 Βιομηχανικό δίκτυο πεπι- εσμένου αέρα του κτηρί-

συμπιεστής για αρχάρι-

π.χ. Käser M 17, Compair C 14 1...2 Βιομηχανικό δίκτυο πεπι- εσμένου αέρα του κτηρί-

μικρός συμπιεστής π.χ. Käser M 31, Compair C 20GS 2...3 μεσαίος συμπιεστής π.χ. Käser M 57, Compair C 35

5...7 μεσαίος συμπιεστής π.χ. Käser M 80, Compair C 55 7...10 μεγάλος συμπιεστής π.χ. Käser M 122, Compair C 105 10... πολύ μεγάλος συμπιε-

π.χ. Käser M 250, Compair C 200 Στρογγυλό ακροφύσιο ψεκασμού Στενό ακροφύσιο ψεκασμού Scrambler (εξάρτημα) 141EL- 6 Ανάμεσα στο πιστολέτο και το ακροφύσιο μπορείτε να προσθέσετε μια προέκταση. Ο γωνιακός σωλήνας ψεκασμού τοποθετεί- ται ανάμεσα στο πιστολέτο ψεκασμού και στο ακροφύσιο. 1 Γωνιακός σωλήνας ψεκασμού 105° 2 Γωνιακός σωλήνας ψεκασμού 90° 몇 Προειδοποίηση Κίνδυνος τραυματισμού. Κατά τη χρήση του γωνιακού σωλήνα ψεκασμού, στο πιστολέ- το ψεκασμού αναπτύσσεται εκτός από τη δύναμη ανάκρουσης και ροπή στρέψης. Κρατήστε καλά το πιστολέτο ψεκασμού. Ξεκινήστε την εργασία με ελάχιστη πίεση ψεκασμού και αυξήστε την πίεση κατά περί-

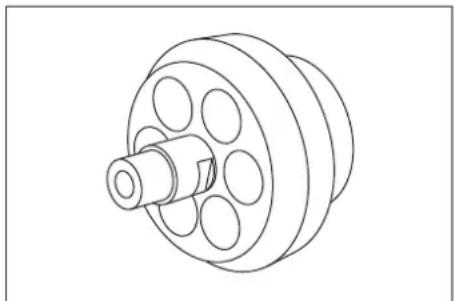

Η χειρολαβή μπορεί να στερεωθεί στην

(μόνο για πιστολέτο ψεκασμού Advanced) Ο φωτισμός εργασίας τοποθετείται ανάμε- σα στο πιστολέτο ψεκασμού και στο ακρο- φύσιο. Η ενεργοποίηση και η απενεργοποίηση περιγράφονται στο κεφά- λαιο "Χειρισμός/Βασικές ρυθμίσεις".

Για την απρόσκοπτη λειτουργία της συ- σκευής, ο πεπιεσμένος αέρας πρέπει να έχει χαμηλή υγρασία. Ο πεπιεσμένος αέρας δεν πρέπει να περιέχει λάδια, ρύπους και ξένα σώματα. Ο συμπιεστής πρέπει να είναι εξοπλισμένος τουλάχιστον με ψύκτη και διαχωριστή λαδι- ού και νερού. Κλείστε τη βαλβίδα εκτόνωσης πίεσης. Συνδέστε τον αγωγό προσαγωγής πε- πιεσμένου αέρα στο σύνδεσμο πεπιε- σμένου αέρα της συσκευής. Δεν πρέπει να υπάρχει υπέρβαση της μέγιστης επιτρεπόμενης πίεση παρο- χής 1,6MPa (16 bar).

Κίνδυνος ηλεκτροπληξίας. Η χρησιμοποιούμενη πρίζα πρέπει να εγκα- τασταθεί από ειδικό ηλεκτρολόγο και να είναι σύμφωνη με το IEC 60364-1. Η συσκευή πρέπει να διαθέτει ασφαλειοδια- κόπτη FI, τύπου Β, 30 mA. Ελέγχετε τους ηλεκτρικούς αγωγούς της συ- σκευής για βλάβες έπειτα από κάθε χρήση. Μην χρησιμοποιείτε τη συσκευή, εάν το κα- λώδιο είναι ελαττωματικό. Αναθέστε σε κά- ποιον ηλεκτρολόγο να αντικαταστήσει το ελαττωματικό καλώδιο. Το καλώδιο προέκτασης πρέπει να προσφέ- ρει προστασία ΙΡΧ4 και η κατασκευή του να είναι σύμφωνη με το H 07 RN-F 3G1,5. Εισάγετε τον ρευματολήπτη στην πρίζα.

Κίνδυνος από εγκαύματα ψύχους. Ο ξηρός πάγος έχει θερμοκρασία -79 °C. Μην αγγί- ζετε ποτέ τον ξηρό πάγο και τα ψυχρά τμή- ματα της συσκευής χωρίς προστασία. Φοράτε πάντα προστατευτικά γάντια και προστατευτικό ρουχισμό. Ανοίξτε το κάλυμμα του δοχείου ξηρού

Ελέγξτε το δοχείο ξηρού πάγου για ξένα σώματα και προϊόντα συμπύκνωσης και απομακρύνετέ τα. Γεμίστε το δοχείο με σφαιρίδια ξηρού

Κίνδυνος βλάβης για τη συσκευή. Ως μέσο ψεκασμού να χρησιμοποιούνται αποκλει- στικά σφαιρίδια ξηρού πάγου. Η χρήση άλ- λων μέσων ψεκασμού συνεπάγεται ακύρωση της εγγύησης. Κλείστε το κάλυμμα του δοχείου ξηρού

Για να αποφύγετε βλάβες λόγω του σβολιά- σματος των σφαιριδίων ξηρού πάγου, καλό είναι να καταναλώσετε ολόκληρο το περιε- χόμενο του δοχείου ξηρού πάγου, πριν το γεμίσετε ξανά. Πριν από τα μακρά διαλλεί- ματα από την εργασία , χρησιμοποιήστε τη συσκευή έως ότου αδειάσει το δοχείο ξηρού πάγου ή αδειάστε το δοχείο με τη λειτουργία εκκένωσης του ξηρού πάγου.

Οι ρυθμίσεις εξαρτώνται από το υλικό του προς καθαρισμό αντικειμένου και τους ρύ-

Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το. Ρυθμίστε τον διακόπτη της συσκευής στη θέση ”Ι”. Περιστρέψτε το διακόπτη με κλειδί προς τα δεξιά. Ρυθμίστε την πίεση ψεκασμού με τα πλήκτρα αύξησης/μείωσης της πίεσης

Όσο υψηλότερη είναι η πίεση ψεκασμού, τόσο αποτελεσματικότερη ( επιθετικότερη) είναι η καθαριστική δράση. Ρυθμίστε την ποσότητα ξηρού πάγου με τα πλήκτρα αύξησης/μείωσης της ποσότητας ξηρού πάγου. Περιστρέψτε το διακόπτη με κλειδί προς τα αριστερά και τραβήξτε το κλει-

Με την αυτόματη σφράγιση της οπής της κλειδαριάς αποτρέπεται η είσοδος ρυπών κατά τη λειτουργία. Όταν λείπει το κλειδί, η συσκευή είναι ασφαλισμένη έναντι της αλλαγής των ρυθμίσεων και του μηδενισμού των στατιστικών τιμών. Εκτελέστε τις εργασίες συντήρησης του τμήματος "ημερησίως πριν την έναρξη λειτουργίας" (βλ. τμήμα "Συντήρηση και φροντίδα").

Κίνδυνος τραυματισμού από εκσφενδονιζό- μενα σφαιρίδια ξηρού πάγου. Μην στρέφετε το πιστολέτο ψεκασμού πάνω σε άτομα. Απομακρύνετε τους τρίτους από τον τόπο εργασίας και κρατήστε τους μακριά κατά τη λειτουργία της συσκευής (π.χ. οριοθετώ- ντας το χώρο). Στη διάρκεια της λειτουργίας μην αγγίζετε το στόμιο του ακροφυσίου ή τη δέσμη ξηρού

Πριν την αποσύνδεση του πιστολέτου ψε- κασμού και του ελαστικού σωλήνα μέσου ψεκασμού και του ελαστικού σωλήνα μέσου ψεκασμού από τη συσκευή, διακόψτε οπωσδήποτε την παροχή πεπιεσμένου αέ- ρα, εκτονώστε την πίεση στη συσκευή και βγάλτε το φις από την πρίζα. Οριοθετήστε το χώρο εργασίας, ώστε να αποτρέψετε την είσοδο τρίτων κατά τη χρήση της συσκευής. Προέκταση ακροφυσίου (εξάρτημα) Γωνιακός σωλήνας ψεκασμού (πρόσθε- τος εξοπλισμός) Χειρολαβή (εξάρτημα) Φωτισμός εργασίας (πρόσθετο εξάρτημα) Σύνδεση του πεπιεσμένου αέρα Σύνδεση με το δίκτυο

Πλήρωση με ξηρό πάγο

Κίνδυνος ασφυξίας από το διοξείδιο του άν- θρακα. Τα σφαιρίδια ξηρού πάγου αποτε- λούνται από στερεοποιημένο διοξείδιο του άνθρακα. Κατά τη λειτουργία της συσκευής αυξάνεται η περιεκτικότητα της ατμόσφαι- ρας του χώρου εργασίας σε διοξείδιο του άνθρακα. Αερίζετε καλά το χώρο εργασίας και, αν είναι απαραίτητο, χρησιμοποιήστε μια συσκευή προειδοποίησης. Συμπτώματα υψηλής συγκέντρωσης διοξει- δίου του άνθρακα στην ατμόσφαιρα: – 3...5%: Πονοκέφαλος, αυξημένη συχνό- τητα αναπνοής. – 7...10%: Πονοκέφαλος, ναυτία, πιθα- νώς απώλεια συνείδησης. Εάν παρατηρήσετε παρόμοια συμπτώματα, απενεργοποιήστε αμέσως τη συσκευή και βγείτε στον καθαρό αέρα. Πριν συνεχίσετε την εργασία σας, βελτιώστε τα μέτρα εξαερι- σμού ή χρησιμοποιήστε αναπνευστική συ-

το διοξείδιο του άνθρακα συγκεντρώνεται στα χαμηλότερα σημεία. Αποτρέψτε τη συ- γκέντρωση με ενεργά μέτρα εξαερισμού. Λάβετε υπόψη το φύλλο στοιχείων ασφα- λείας του κατασκευαστή ξηρού πάγου.

Κίνδυνος από βλαβερά για την υγεία υλικά. Εάν κατά την επεξεργασία ενδέχεται να προκύψουν βλαβερές για την υγεία σκόνες, πριν από την έναρξη των εργασιών λάβετε τα αντίστοιχα μέτρα ασφαλείας.

Κίνδυνος έκρηξης! Μην επεξεργάζεστε ταυτόχρονα ελαφρά μέ- ταλλα και εξαρτήματα τα οποία περιέχουν

Εάν επεξεργάζεστε διαδοχικά ελαφρά μέ- ταλλα και σιδηρούχα εξαρτήματα, ο χώρος εργασίας και ο εξοπλισμός αναρρόφησης πρέπει να καθαρίζονται πριν την αλλαγή του υπό επεξεργασία υλικού. Κίνδυνος από έκρηξη σκόνης. Εάν προκύ- ψουν από την εργασία καύσιμες σκόνες, αποφύγετε τη συγκέντρωσή τους. Απομα- κρύνετε τακτικά τις σκόνες, πριν συσσω- ρευτούν σε επικίνδυνες ποσότητες. Κατά την εργασία σε περιορισμένος χώρους φροντίστε για την επαρκή κυ- κλοφορία του αέρα, προκειμένου να δι- ατηρήσετε τις τιμές συγκέντρωσης διοξειδίου του άνθρακα στην ατμόσφαι- ρα σε ασφαλή επίπεδα. Στερεώστε το υπό καθαρισμό αντικείμε- νο, εάν απαιτείται.

Κίνδυνος τραυματισμού από ηλεκτροστατι- κές εκκενώσεις. Κίνδυνος βλάβης σε ηλε- κτρονικά στοιχεία. Κατά τη διαδικασία καθαρισμού, το αντικείμενο καθαρισμού μπορεί να αποκτήσει ηλεκτρικό φορτίο. Γει- ώστε το αντικείμενο καθαρισμού και διατη- ρήστε τη γείωση σε όλη τη διάρκεια της διαδικασίας καθαρισμού. 몇 Προειδοποίηση Κίνδυνος τραυματισμού λόγω πρόσκρου-

Τοποθετήστε τον ελαστικό σωλήνα ψεκαζό- μενου υλικού και τον αγωγό ελέγχου με τέ- τοιον τρόπο, ώστε να μην υπάρχει κίνδυνος να σκοντάψετε επάνω τους κατά την εργα-

Κίνδυνος βλάβης από ξένα σώματα που πέφτουν στο δοχείο ξηρού πάγου. Κατά τη λειτουργία διατηρείτε κλειστό το

δοχείου ξηρού πάγου. Συνδέστε το καλώδιο γείωσης με το υπό καθαρισμό αντικείμενο ή γειώστε το υπό καθαρισμό αντικείμενο με άλλο

Φοράτε προστατευτικό ρουχισμό, προ- στατευτικά γάντια, αεροστεγή προστα- τευτικά γυαλιά και ωτοασπίδες. Ενεργοποιήστε την παροχή πεπιεσμέ-

Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το. Ρυθμίστε το διακόπτη τύπου λειτουργί- ας του πιστολέτου ψεκασμού στη θέση "1" για τη δέσμη πεπιεσμένου αέρα ή στη θέση "2" για τη δέσμη ξηρού πάγου. Σταθείτε σε ένα ασφαλές σημείο και λά- βετε την κατάλληλη θέση, ώστε να μην χάσετε την ισορροπία σας από την δύ- ναμη ανάκρουσης του πιστολέτου ψε-

Για να αποφύγετε την ακαριαία ανά- κρουση, μπορείτε να επιλέξετε την αργή αύξηση της πίεσης ψεκασμού (ανατρέξτε στο κεφάλαιο "Χειρισμός/ Βασικές ρυθμίσεις", στοιχείο μενού Softstart). Πιέστε το κουμπί ασφαλείας του πιστο- λέτου ψεκασμού. Ενεργοποιήστε τη δέσμη ξηρού πάγου, πιέζοντας τη σκανδάλη του πιστολέτου ψεκασμού και εκτελέστε τον καθαρι-

Εάν χρησιμοποιείται το πιστολέτο ψεκα- σμού Advanced, η προσθήκη των σφαιριδί- ων ξηρού πάγου μπορεί να απενεργοποιηθεί και να ενεργοποιηθεί με πίεση του πλήκτρου ενεργοποίησης/απε- νεργοποίησης προσθήκης ξηρού πάγου του πιστολέτου ψεκασμού . Όταν η προσθή- κη είναι απενεργοποιημένη, το πλήκτρο ανάβει με κόκκινο και στην οθόνη εμφανίζε- ται η ένδειξη "Ice off". Επιπλέον, εάν χρησιμοποιείται το πιστολέ- το ψεκασμού Advanced, μπορείτε να ρυθ- μίσετε την πίεση ψεκασμού και την ποσότητα ξηρού πάγου πάνω στο πιστολέ- το ψεκασμού.

Κίνδυνος βλάβης στο μηχανισμό δοσολό- γησης από τους ρύπους. Κατά τη χρήση της δέσμης ψεκασμού κρατήστε κλειστό το κάλυμμα του δοχείου ξηρού πάγου, προκει- μένου να αποφύγετε την είσοδο εκσφενδο- νιζόμενων ρύπων. Αφήστε ελεύθερη τη σκανδάλη του πι- στολέτου ψεκασμού. Πιέστε το πλήκτρο εκτάκτου ανάγκης. Διακόπτεται η τροφοδοσία με ξηρό πάγο και το ρεύμα αέρος που εξέρχεται από το

Διακόψτε την παροχή πεπιεσμένου αέ-

Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το. Αφήστε ελεύθερη τη σκανδάλη του πι- στολέτου ψεκασμού. Κατά τα διαλείμματα από την εργασία μπορείτε να τοποθετήσετε το πιστολέτο ψεκασμού στο αντίστοιχο άγκιστρο της

Σε περίπτωση μεγάλων διαλλειμάτων από την εργασία, τα σφαιρίδια ξηρού πάγου μπορούν να σβολιάσουν μέσα στο δοχείο

Εάν είναι δυνατόν, μην διακόπτετε τη λει- τουργία για περισσότερο από 20 λεπτά. Εάν το διάλλειμα διαρκέσει περισσότερο, αδειάστε το δοχείο ξηρού πάγου. Ένας διαχωριστής νερού καθαρίζει τον πε- πιεσμένο αέρα που εισέρχεται στη συ- σκευή. Τα προϊόντα της συμπύκνωσης συλλέγονται στο διαχωριστή νερού, ο οποί- ος πρέπει να εκκενώνεται κατά διαστήμα-

Τοποθετήστε το δοχείο συλλογής κάτω από το στόμιο εκροής των προϊόντων συμπύκνωσης. Ανοίξτε αργά τη βαλβίδα εκτόνωσης της πίεσης και περιμένετε να εκρεύσουν από τη συσκευή τα προϊόντα της συ-

Για την προστασία του περιβάλλοντος δια- θέστε τα προϊόντα της συμπύκνωσης με τρόπο φιλικό προς το περιβάλλον. Ρυθμίστε τον διακόπτη της συσκευής στη θέση ”Ι”. Πιέστε στιγμιαία το πλήκτρο στατιστι- κών στοιχείων. Εμφανίζεται η διάρκεια λειτουργίας. t: Διάρκεια λειτουργίας από τον τελευ- ταίο μηδενισμό. T: Συνολική διάρκεια λειτουργίας. Πιέστε στιγμιαία το πλήκτρο στατιστι- κών στοιχείων. Εμφανίζεται η επεξερ- γασμένη ποσότητα ξηρού πάγου. m: Ποσότητα ξηρού πάγου από τον τε- λευταίο μηδενισμό. M: Συνολική ποσότητα ξηρού πάγου. Απενεργοποίηση σε περίπτωση εκτάκτου ανάγκης Ενεργοποίηση έπειτα από χρήση του πλήκτρου εκτάκτου ανάγκης Διακοπή λειτουργίας Απομάκρυνση των προϊόντων συμπύκνωσης Λειτουργία στατιστικών Εμφάνιση τιμών 143EL- 8 Πιέστε στιγμιαία το πλήκτρο στατιστι- κών στοιχείων. Εμφανίζεται η μέση κα- τανάλωση ξηρού πάγου. q: Μέση κατανάλωση ξηρού πάγου από τον τελευταίο μηδενισμό. Q: Συνολική μέση κατανάλωση ξηρού

Περιστρέψτε το διακόπτη με κλειδί προς τα δεξιά. Πιέστε το πλήκτρο στατιστικών στοιχεί- ων για 4 δευτερόλεπτα.

Οι συνολικές τιμές δεν μπορούν να διαγρα-

Πιέστε ταυτόχρονα και κρατήστε πιε- σμένα τα πλήκτρα αύξησης πίεσης ψε- κασμού και μείωσης πίεσης ψεκασμού. Περιστρέψτε το διακόπτη με κλειδί προς τα δεξιά. Στην κατάσταση λειτουργίας βασικών ρυθ- μίσεων τα πλήκτρα έχουν τις ακόλουθες λειτουργίες: 1 Αύξηση τιμής 2 Μείωση τιμής 3 Στοιχείο μενού προς τα πάνω 4 Στοιχείο μενού προς τα κάτω Περιστρέψτε το διακόπτη με κλειδί προς τα αριστερά.

Κίνδυνος από εγκαύματα ψύχους. Ο ξηρός πάγος έχει θερμοκρασία -79 °C. Μην αγγί- ζετε ποτέ τον ξηρό πάγο και τα ψυχρά τμή- ματα της συσκευής χωρίς προστασία. Φοράτε πάντα προστατευτικά γάντια και προστατευτικό ρουχισμό.

Κίνδυνος τραυματισμού από εκσφενδονιζό- μενα σφαιρίδια ξηρού πάγου. Μην στρέφετε το πιστολέτο ψεκασμού πάνω σε άτομα. Απομακρύνετε τους τρίτους από τον τόπο εργασίας και κρατήστε τους μακριά κατά τη λειτουργία της συσκευής (π.χ. οριοθετώ- ντας το χώρο). Κλείστε την παροχή πεπιεσμένου αέρα. Τοποθετήστε το δοχείο συλλογής κάτω από το στόμιο εκροής των προϊόντων συμπύκνωσης. Ανοίξτε αργά τη βαλβίδα εκτόνωσης της πίεσης και περιμένετε να εκρεύσουν από τη συσκευή τα προϊόντα της συ- μπύκνωσης και ο πεπιεσμένος αέρας. Τοποθετήστε το δοχείο συλλογής κάτω από την έξοδο ξηρού πάγου. Πιέστε το πλήκτρο εκκένωσης του δο- χείου ξηρού πάγου και περιμένετε να αδειάσει το δοχείο ξηρού πάγου. Η εκκένωση του ξηρού πάγου διακό- πτεται μετά τον προεπιλεγμένο χρόνο (ανατρέξτε στις "Βασικές ρυθμίσεις"). Εάν είναι απαραίτητο, πιέστε επανει- λημμένα το πλήκτρο εκκένωσης του δο- χείου ξηρού πάγου.

Για την προστασία του περιβάλλοντος δια- θέστε τα προϊόντα της συμπύκνωσης με τρόπο φιλικό προς το περιβάλλον. Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/OFF“. Αποσυνδέστε τη συσκευή από τον αγω- γό τροφοδοσίας πεπιεσμένου αέρα. Βγάλτε το φις από την πρίζα. Καθαρίστε και τυλίξτε το καλώδιο γείω-

Διαθέστε τα απόβλητα του ψεκασμού σύμφωνα με τους ισχύοντες κανονι-

Κίνδυνος ατυχήματος από τα υπολείμματα ξηρού πάγου στη συσκευή. Πριν τη μεταφο- ρά με κλειστό όχημα, όλος ο ξηρός πάγος πρέπει να αφαιρεθεί, ώστε οι επιβαίνοντες να μην κινδυνεύσουν από μια πιθανή διαρ- ροή διοξειδίου του άνθρακα. Πριν τη μεταφορά εκτελέστε όλα τα βή- ματα του κεφαλαίου "Απενεργοποίη-

Τοποθετήστε τη συσκευή στο όχημα

Ασφαλίστε τα φρένα ακινητοποίησης των τροχών. Σταθεροποιήστε τη συσκευή με ελαστι- κούς ιμάντες στο όχημα.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους. Η ασφαλής εγκατάσταση βασίζεται στην τακτική συντήρηση σύμφωνα με το ακό- λουθο πρόγραμμα συντήρησης. Χρησιμοποιείτε αποκλειστικά τα αυθεντικά ανταλλακτικά του κατασκευαστή ή τα εξαρ- τήματα που αυτός συστήνει, όπως – ανταλλακτικά και εξαρτήματα μιας χρήσης, – πρόσθετα εξαρτήματα, – υλικά λειτουργίας, – απορρυπαντικά.

Κίνδυνος ατυχήματος κατά τις εργασίες στη συσκευή. Πριν εκτελέσετε εργασίες στη συ- σκευή, εκτελέστε όλα τα βήμα του κεφαλαί- ου "Απενεργοποίηση".

Κίνδυνος εγκαυμάτων ψύχους από τον ξηρό πάγο ή τα ψυχρά τμήματα της συσκευ- ής. Κατά την εκτέλεση εργασιών στη συ- σκευή φοράτε πάντα κατάλληλο προστατευτικό ρουχισμό κατά του ψύχους ή απομακρύνετε τον ξηρό πάγο και αφήστε τη συσκευή να ζεσταθεί.

Κίνδυνος από διαστολή όγκου και εγκαύμα-

Μην τοποθετείτε ποτέ τον ξηρό πάγο στο

Κίνδυνος βλάβης. Μην καθαρίζετε το πιστο- λέτο ψεκασμού με διαλυτικό, βενζίνη ή με ελαιώδη απορρυπαντικά. Για να εξασφαλίσετε την αξιόπιστη λειτουρ- γία της εγκατάστασης, συνιστούμε να συ- νάψετε ένα συμβόλαιο συντήρησης. Απευθυνθείτε στην αρμοδια υπηρεσία εξυ- πηρέτησης πελατών της Kδrcher. Ελέγξτε τον ελαστικό σωλήνα μέσου ψεκασμού για ρωγμές, τσακίσματα και άλλες βλάβες. Τα μαλακά σημεία στο σωλήνα υποδηλώνουν φθορές στο εσωτερικό του σωλήνα. Αντικαταστή- στε τον ελαττωματικό ή φθαρμένο σω- λήνα με καινούριο. Ελέγξτε το καλώδιο ρεύματος και το φις για βλάβες. Αναθέστε στην υπηρεσία εξυπηρέτησης πελατών να αντικατα- στήσει τα ελαττωματικά εξαρτήματα. Μηδενισμός τιμών Βασικές ρυθμίσεις Στοιχείο μενού

Μαλακή εκκίνηση, διάρ- κεια έως την επίτευξη της επιλεγμένης πίεσης ψε-

Διάρκεια της διαδικασίας εκκένωσης ξηρού πάγου Language metric, imperial Μονάδες μέτρησης metric: kg/h, MPa imperial: lbs, psi Lighting ON/OFF Ενεργοποίηση/απενερ- γοποίηση του φωτισμού ακροφυσίου (προαιρετι-

Demo-Mode ON/OFF Κατάσταση επίδειξης: Προσομοίωση του χειρι- σμού, φραγή της εξόδου πεπιεσμένου αέρα και ξη-

Ολοκλήρωση βασικών ρυθμίσεων Απενεργοποίηση

Συντήρηση και φροντίδα Υποδείξεις συντήρησης Σύμβαση συντήρησης Πρόγραμμα συντήρησης Ημερησίως πριν την έναρξη λειτουργίας 144 EL- 9 Ελέγξτε τους συνδέσμους στον ελαστι- κό σωλήνα μέσου ψεκασμού, στη συ- σκευή και στο πιστολέτο ψεκασμού για βλάβες και φθορές. Αντικαταστήστε τον ελαττωματικό ελαστικό σωλήνα, αναθέ- στε στην υπηρεσία εξυπηρέτησης πε- λατών να αντικαταστήσει τους ελαττωματικούς συνδέσμους στη συ- σκευή ή στο πιστολέτο ψεκασμού. Ελέγξτε το μηχανισμό δοσολόγησης για βλάβες και διαρροές. Εάν διαπιστώσετε βλάβες/διαρροές, ενημερώστε την υπη- ρεσία εξυπηρέτησης πελατών. Ελέγξτε τη σταθερότητα των καπάκιων στερέωσης των οπίσθιων τροχών. Αναθέστε στην υπηρεσία εξυπηρέτη- σης πελατών τον έλεγχο της συσκευής. Αντικαταστήστε τον ελαστικό σωλήνα μέσου ψεκασμού τουλάχιστον ανά 2

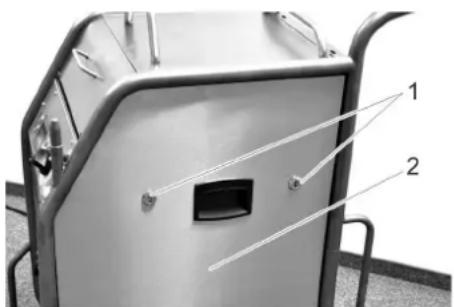

Για να εκτελέσετε ορισμένες εργασίες συ- ντήρησης, πρέπει να αφαιρέσετε την πλευ- ρική επένδυση της συσκευής: 1 Άμεσο σφράγισμα 2 Πλευρική επένδυση Ανοίξτε τους ταχυσυνδέσμους περι- στρέφοντας προς τα αριστερά. Αφαιρέστε την πλευρική επένδυση. 1 Βίδα 2 Κάτω μέρος 3 Περικόχλιο 4 Δίσκος 5 Εξάρτημα φίλτρου 6 Άνω μέρος 4 Ξεβιδώστε τις βίδες. Αφαιρέστε το κάτω μέρος. Ξεβιδώστε το περικόχλιο. Αφαιρέστε το δίσκο. Αφαιρέστε το εξάρτημα φίλτρου και αντικαταστήστε το με καινούριο. Συναρμολογήστε τον διαχωριστή υγρα- σίας ακολουθώντας τα βήματα με την αντίστροφη σειρά. Σύμφωνα με το BGV D 26 στη συσκευή πρέπει να διενεργηθούν οι ακόλουθοι έλεγ- χοι από εξειδικευμένο τεχνικό. Τα αποτελέ- σματα των ελέγχων πρέπει να καταγραφούν σε ένα πιστοποιητικό ελέγ- χου. Το πιστοποιητικό ελέγχου πρέπει να φυλάσσεται από το χρήστη της συσκευής ως τον επόμενο έλεγχο. Ελέγξτε τη συσκευή ως προς την κα- ταλληλότητα και την καλή λειτουργία

Ελέγξτε τη συσκευή ως προς την κα- ταλληλότητα, την καλή λειτουργία και τη σωστή εγκατάστασή της. Ελέγξτε τη συσκευή ως προς την κα- ταλληλότητα, την καλή λειτουργία και τη σωστή εγκατάστασή της.

Κίνδυνος ατυχήματος κατά τις εργασίες στη συσκευή. Πριν εκτελέσετε εργασίες στη συ- σκευή, εκτελέστε όλα τα βήμα του κεφαλαί- ου "Απενεργοποίηση".

Κίνδυνος εγκαυμάτων ψύχους από τον ξηρό πάγο ή τα ψυχρά τμήματα της συσκευ- ής. Κατά την εκτέλεση εργασιών στη συ- σκευή φοράτε πάντα κατάλληλο προστατευτικό ρουχισμό κατά του ψύχους ή απομακρύνετε τον ξηρό πάγο και αφήστε τη συσκευή να ζεσταθεί.

Κίνδυνος από διαστολή όγκου και εγκαύμα-

Μην τοποθετείτε ποτέ τον ξηρό πάγο στο

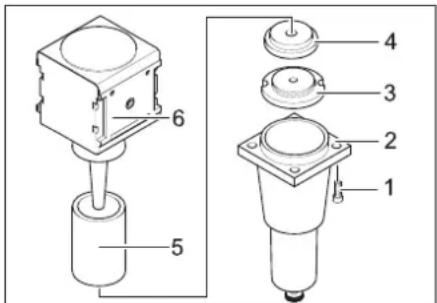

Ανά 100 ώρες λειτουργίας Ανά 500 ώρες ή ετησίως Ανά 2 χρόνια Ανοίξτε τη συσκευή Εργασίες συντήρησης Αντικαταστήστε το σετ φίλτρου στο δια- χωριστή νερού.

Έπειτα από αχρησία για διάστημα με- γαλύτερο από ένα έτος Έπειτα από αλλαγή του τόπου εγκατά-

Έπειτα από εργασίες επισκευής ή τρο- ποποιήσεις που μπορούν να επηρεά- σουν στην ασφάλεια λειτουργίας Αντιμετώπιση βλαβών 145EL- 10 Βλάβες με ένδειξη στην οθόνη

Ενδεικτική λυχνία (ΕΛ) Πιθανό αίτιο Αντιμετώπιση από E001 Η ΕΛ τάσης χειρισμού ανάβει με κόκκινο Τάση χειρισμού πολύ χαμηλή Απενεργοποιήστε τη συσκευή, περιμένετε λίγο και ενεργοποιήστε ξανά τη συσκευή. Δώστε εντολή για έλεγχο της πρίζας. Εάν συνεχίσει να εμφανίζεται ο κωδικός σφάλματος, ενημερώστε την υπηρεσία εξυπηρέτησης πελατών της Kärcher

E002 Η ΕΛ εκτάκτου ανάγκης ανάβει με κόκκινο Ενεργό πλήκτρο εκτάκτου ανάγκης Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το. Χειριστής E003 Η ΕΛ πεπιεσμένου αέρα ανάβει με κόκκινο Πίεση στην παροχή πεπιεσμένου αέρα πολύ χαμηλή Αυξήστε την πίεση. Απενεργοποιήστε τη συσκευή, περιμένετε λίγο και ενεργοποιήστε ξανά τη συσκευή.

E004 Η ΕΛ δοσολόγησης ανά- βει με κόκκινο Βλάβη στη μονάδα δοσολόγησης Απενεργοποιήστε τη συσκευή, περιμένετε λίγο και ενεργοποιήστε ξανά τη συσκευή. Εάν συνεχίσει να εμφανίζεται ο κωδικός σφάλματος, ενημερώστε την υπηρεσία εξυπηρέτησης πελατών της Kärcher

E005 Η ΕΛ πιστολέτου ψεκα- σμού ανάβει με κόκκινο Βλάβη στη σύνδεση της συσκευής με το πιστολέτο ψεκασμού. Ελέγξτε τους συνδέσμους του κυκλώματος ελέγχου. Εξετάστε το καλώδιο ελέγχου για βλάβες.

E006 Η ΕΛ πιστολέτου ψεκα- σμού ανάβει με κόκκινο Βραχυκύκλωμα στο πιστολέτο ψεκα- σμού ή στο καλώδιο ελέγχου Αντικαταστήστε το πιστολέτο ψεκασμού ή τον ελαστικό σωλήνα ψεκασμού με το καλώδιο ελέγχου.

E007 Η ΕΛ πεπιεσμένου αέρα ανάβει με κόκκινο Βλάβη στη ρυθμιστική βαλβίδα πεπιε- σμένου αέρα Απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών. Χειριστής E008 Η ΕΛ πιστολέτου ψεκα- σμού ανάβει με πορτοκα-

Η σκανδάλη του πιστολέτου ψεκασμού ήταν ενεργή κατά την ενεργοποίηση ή την απασφάλιση του πλήκτρο εκτάκτου

Αφήστε τη σκανδάλη του πιστολέτου ψεκασμού. Χειριστής Βλάβες χωρίς ένδειξη στην οθόνη Βλάβη Πιθανό αίτιο Αντιμετώπιση από Δεν υπάρχει ένδειξη στην οθόνη, αν και ο γενικός δια- κόπτης είναι ενεργοποιημέ-

Ο ρευματολήπτης δεν είναι συνδεδεμένος στην πρίζα. Συνδέστε το ρευματολήπτη στην πρίζα. Χειριστής Έπεσε η ασφάλεια F1 Αφαιρέστε την πλευρική επένδυση και πιέσετε την ασφάλεια F1, για να την απασφαλίσετε.

Απουσία δέσμης ψεκασμού πεπιεσμένου αέρα παρά τη χρήση της σκανδάλης Πολύ χαμηλή πίεση παροχής πεπιεσμένου αέρα Ελέγξτε την πίεση. Χειριστής Πολύ χαμηλή ρύθμιση πίεσης ψεκασμού Ρυθμίστε την πίεση δέσμης ψεκασμού σε υψηλότερη τιμή. Χειριστής Διακοπή της παροχής ρεύματος Ελέγξτε την παροχή ρεύματος. Η ενδεικτική λυχνία "Συσκευή ΟΝ" πρέπει να ανάψει με πράσινο.

Ενεργό πλήκτρο εκτάκτου ανάγκης Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το. Η ενδεικτική λυχνία "Συσκευή ΟΝ" πρέπει να ανάψει με

Λανθασμένη σύνδεση του αγωγού ελέγχου Ελέγξτε τη σύνδεση μεταξύ του αγωγού ελέγχου και του πι- στολέτου ψεκασμού, καθώς και μεταξύ του αγωγού ελέγχου και της συσκευής.

Ο αγωγός ελέγχου είναι ελαττωματικός Αντικαταστήστε τον ελαστικό σωλήνα μέσου ψεκασμού. Χειριστής Πολύ αδύναμη δέσμη πεπι- εσμένου αέρα Πολύ χαμηλή ρύθμιση πίεσης δέσμης ψεκασμού Ρυθμίστε την πίεση δέσμης ψεκασμού σε υψηλότερη τιμή. Χειριστής Πολύ χαμηλή πίεση στην παροχή πεπιεσμένου αέρα ή πολύ μικρή διακινούμενη ποσότητα του συμπιεστή. Ελέγξτε την πίεση και τη διακινούμενη ποσότητα. Χειριστής Εμπλοκή του σετ φίλτρου στο διαχωριστή νερού. Αντικαταστήστε το εξάρτημα φίλτρου στο διαχωριστή υγρασί-

Φραγμένος ελαστικός σωλήνας μέσου ψεκασμού ή πι-

Αφήστε τον ελαστικό σωλήνα μέσου ψεκασμού και το πιστο- λέτο ψεκασμού να ξεπαγώσουν και αντιμετωπίστε την εμπλο- κή. Αυξήστε την πίεση εργασίας και / ή μειώστε την προσθήκη ξηρού πάγου.

Απουσία σφαιριδίων ξηρού πάγου από τη δέσμη πεπιε- σμένου αέρα Προσθήκη ξηρού πάγου απενεργοποιημένη (μόνον στο πιστολέτο ψεκασμού Advanced), το πλήκτρο ενεργο- ποίησης/απενεργοποίησης προσθήκης ξηρού πάγου στο πιστολέτο ψεκασμού ανάβει με κόκκινο, ένδειξη στην οθόνη "Ice off". Πιέστε το πλήκτρο προσθήκης ξηρού πάγου στο πιστολέτο ψεκασμού Advanced.

Κενό δοχείο ξηρού πάγου Γεμίστε το δοχείο ξηρού πάγου Χειριστής Τήξη ξηρού πάγου Αδειάστε το δοχείο ξηρού πάγου και γεμίστε με φρέσκα σφαι- ρίδια ξηρού πάγου.

Ο αναδευτήρας στο δοχείο ξηρού πάγου δεν λειτουργεί Απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών. Χειριστής Υπερφόρτωση κινητήρα του μηχανισμού δοσολόγησης Αφήστε τη διάταξη προσθήκης να ξεπαγώσει Χειριστής Είσοδος πεπιεσμένου αέρα στο δοχείο ξηρού πάγου Καθαρίστε τη δίοδο εξισορρόπησης πίεσης στο μηχανισμό δοσολόγησης. Υπηρεσία εξυ- πηρέτησης πε-

Βλάβη στο δίσκο του δοσομετρητή της μονάδας δοσο-

Αντικαταστήστε το δίσκο δοσομετρητή. Υπηρεσία εξυ- πηρέτησης πε-

146 EL- 11 Τεχνικά χαρακτηριστικά Ηλεκτρική σύνδεση Τάση V 220...240 Ρεύμα 1~ Συχνότητα Hz 50 Ισχύς σύνδεσης kW 0,6 Κατηγορία προστασίας IPX4 Ασφαλειοδιακόπτης FI delta I σε A 0,03 Ρεύμα εργασίας, τύπος. mA 7,5 Πεπιεσμένος αέρας Ονομαστικό πλάτος ελαστικού σωλήνα ίντσες 3/4 Πίεση παροχής (μέγ.) MPa (bar) 1,6 (16) Πίεση παροχής (ελάχ.) MPa (bar) 0,2 (2) Κατανάλωση πεπιεσμένου αέρα m

/min 2...12 Ποιότητα πεπιεσμένου αέρα ξηρό, χωρίς λάδι

Πίεση δέσμης ψεκασμού (μέγ.) MPa (bar) 1,6 (16) Διάμετρος των σφαιριδίων ξηρού πάγου (μέγ.) mm 3 Κατανάλωση ξηρού πάγου χιλιόμετρα/ώρα 30...120

Περιεχόμενο δοχείου ξηρού πάγου kg 40 Πλάτος mm 716 Βάθος mm 850 Ύψος mm 1102 Βάρος με εξαρτήματα kg 101,5 Βάρος, έτοιμο για λειτουργία, με γεμάτο δοχείο ξηρού πάγου kg 140 Πίεση ελαστικών (μέγ.) MPa (bar) 0,2 (2) Βάρος διάταξης ψεκασμού (ελαστικός σωλήνας μέσου ψεκασμού, πιστολέτο ψεκασμού, βαλιτσάκι με εργαλεία) kg 10 Ανάκρουση πιστολέτου ψεκασμού (μέγ.) N 100 Ροπή στρέψης του πιστολέτου ψεκασμού (μέγ.) μόνον για κυρτό ακροφύσιο N 40 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 114 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 136 Αβεβαιότητα K dB(A) 5 Κραδασμοί συσκευής Πιστολέτο ψεκασμού m/s² 1,2 Ελαστικός σωλήνας μέσου ψεκασμού m/s² 1,2 147EL- 12 Προστατευτικά γυαλιά πλήρους οράσεως, δεν θολώνουν, κωδ. εξαρτήματος: 6.321-

Προστατευτικά γάντια κατά του ψύχους με αντιολισθητικό προφίλ, κατηγορίας ΙΙΙ κατά EN 511, κωδ. εξαρτήματος: 6.321-210.0 Ωτοασπίδες με στήριγμα κεφαλής, κωδ. εξαρτήματος: 6.321-207.0 Στρογγυλό ακροφύσιο ψεκασμού, L, μεγά-

κωδ. εξαρτήματος: 4.574-019.0 Στρογγυλό ακροφύσιο ψεκασμού, L, πολύ

κωδ. εξαρτήματος: 4.574-016.0 Στρογγυλό ακροφύσιο ψεκασμού, Μ, μεγά-

κωδ. εξαρτήματος: 4.574-018.0 Στρογγυλό ακροφύσιο ψεκασμού, Μ, μικρό κωδ. εξαρτήματος: 4.130-418.0 Στρογγυλό ακροφύσιο ψεκασμού, L, πολύ

κωδ. εξαρτήματος: 4.130-419.0 Στενό ακροφύσιο ψεκασμού κωδ. εξαρτήματος: 4.130-423.0 Προσθήκη στενού ακροφυσίου ψεκασμού, M, 6 mm κωδ. εξαρτήματος: 4.130-421.0 Προσθήκη στενού ακροφυσίου ψεκασμού, L, 8mm κωδ. εξαρτήματος: 4.130-420.0 Προσθήκη στενού ακροφυσίου ψεκασμού, XL, 10 mm κωδ. εξαρτήματος: 4.130-422.0 Γωνιακός σωλήνας ψεκασμού 90° κωδ. εξαρτήματος: 4.321-203.0 Γωνιακός σωλήνας ψεκασμού 105° κωδ. εξαρτήματος: 4.321-204.0 Προέκταση ακροφυσίου, μήκος 300 mm κωδ. εξαρτήματος: 4.130-417.0

κωδ. εξαρτήματος: 6.321-206.0 Κωδικοποιητής κωδ. εξαρτήματος: 4.110-015.0 Φωτισμός εργασίας κωδ. εξαρτήματος: 2.815-422.0 Προστατευτικός ελαστικός σωλήνας για ελαστικό σωλήνα ψεκασμού, συνθετικός, 100 m κωδ. εξαρτήματος: 6.667-214.0 Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπρο- σωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμί- ας που ορίζεται στην εγγύηση. Σε περίπτω- ση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπη- ρεσία τεχνικής εξυπηρέτησης πελατών

Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Προστατευτικός ρουχισμός Μηχανισμός δέσμης ψεκασμού Εγγύηση Δήλωση Συμμόρφωσης των

Προϊόν: Συσκευή ρίψης ξηρού πά-

Τύπος: 1.574-xxx Σχετικές οδηγίες των ΕE 2011/65/EU 2006/42/EK (+2009/127/EK) 2014/30/EE 2009/125/EG + 2009/1781 Εφαρμοσθέντα εναρμονισμένα πρότυ-
