Produkta veids	Tvaika tīrītājs (sauss ledus)
Zīmols	Kärcher
Modelis	IB 15120
Elektroapgāde	220-240 V ~ 50 Hz, 0.6 kW
Saspiestā gaisa padeve	Spiediens 0,2-1,6 MPa (2-16 bar), plūsma 2-12 m³/min
Maksimālais strūklas spiediens	1,6 MPa (16 bar)
Sausā ledus patēriņš	30-120 kg/h
Sausā ledus tvertnes ietilpība	40 kg
Izmēri (G x P x A)	716 x 850 x 1102 mm
Svars ar piederumiem	101,5 kg
Svars darba gatavībā	140 kg
Aizsardzības indekss	IPX4
Akustiskā spiediena līmenis	114 dB(A)
Akustiskās jaudas līmenis	136 dB(A)
Sausā ledus temperatūra	-79 °C
Drošība	Avārijas apturēšana, CO2 noteikšana, zemējums, aizsardzība pret elektrošoku (30 mA automātiskais slēdzis)
Ieteicamais aizsargaprīkojums	Aizsargbrilles, aukstuma cimdi, dzirdes aizsardzība, aizsargapģērbs
Apkope	Ikdienas (šļūtenes un kabeļu pārbaude); ik pēc 100 h (savienojumi, dozēšana); ik pēc 500 h vai ik gadu (pārbaude servisā); ik pēc 2 gadiem (šļūtenes nomaiņa)
Iekļautie piederumi	Smilšu pistoļu, apaļās strūklas uzgaļi (L, M), plakanās strūklas uzgalis, aizsargšļūtene utt.
Garantija	Atbilstoši valsts noteikumiem, sazinieties ar izplatītāju vai Kärcher servisu

Bieži uzdotie jautājumi - IB 15120 Kärcher

Kādi drošības pasākumi jāievēro, lietojot Kärcher IB 15120?

Valkājiet aizsargbrilles, aukstuma cimdus (EN 511), dzirdes aizsardzību un aizsargapģērbu. Nekad nevērsiet strūklu pret cilvēkiem. Nodrošiniet pietiekamu ventilāciju, lai novērstu oglekļa dioksīda uzkrāšanos. Izmantojiet zemējumu, lai novērstu elektrostatiskās izlādes.

Kā piepildīt sausā ledus tvertni?

Atveriet tvertnes vāku. Pārbaudiet, vai nav svešķermeņu un kondensāta. Valkājiet aizsargcimdus un ieberiet sausā ledus granulas (maks. diametrs 3 mm). Nepiepildiet ar citām vielām. Pēc piepildīšanas aizveriet vāku.

Kā iedarbināt ierīci?

Pievienojiet strāvas kabeli un saspiesto gaisu. Pagrieziet avārijas apturēšanas pogu, lai to atbloķētu. Iestatiet galveno slēdzi "I". Pagrieziet atslēgas slēdzi pulksteņrādītāja virzienā. Ar atbilstošajām pogām iestatiet strūklas spiedienu un sausā ledus devu. Pēc tam nospiediet pistoles palaišanas sviru.

Kā regulēt strūklas spiedienu un sausā ledus devu?

Izmantojiet pogas "+" un "-" uz vadības paneļa, lai palielinātu/samazinātu strūklas spiedienu un sausā ledus devu. Maksimālais spiediens ir 1,6 MPa (16 bar). Devu var regulēt no 30 līdz 120 kg/h.

Ko darīt, ja tiek parādīts kļūdas kods (E001 līdz E008)?

Skatiet palīdzības tabulu bojājumu gadījumā instrukcijā. Piemēram, E001: pārāk zems vadības spriegums – izslēdziet ierīci, pagaidiet, tad atkal ieslēdziet. E002: nospiesta avārijas apturēšanas poga – pagrieziet pogu, lai atbloķētu. Ja kļūda turpinās, sazinieties ar Kärcher servisu.

Kā apkopt Kärcher IB 15120?

Pirms katras lietošanas pārbaudiet strūklas šļūtenes un elektrisko kabeļu stāvokli. Ik pēc 100 stundām pārbaudiet savienojumus un dozēšanas blīvējumu. Ik pēc 500 stundām vai ik gadu lieciet pārbaudīt ierīci servisā. Nomainiet strūklas šļūteni ik pēc 2 gadiem.

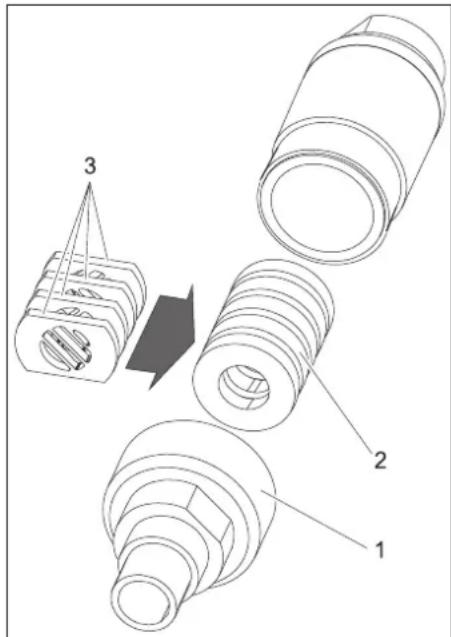

Kas ir scrambler un kā to lietot?

Scrambler ir piederums, kas sagriež sausā ledus granulas mazākos gabaliņos maigākai tīrīšanai. Tas tiek uzstādīts starp pistoli un uzgali. Tajā ir perforētas plāksnes (1x1, 3x1, 3x3 mm), kuras jāievieto atbilstoši vēlamajai sadrumstalotības pakāpei.

Kā transportēt un uzglabāt ierīci?

Pirms transportēšanas pilnībā iztukšojiet sausā ledus tvertni un izpūtiet saspiesto gaisu. Nofiksējiet bremzes un nostipriniet ierīci ar siksnām. Uzglabāšana jāveic iekštelpās. Uzmanību: svars darba gatavībā ir 140 kg.

Kādi piederumi ir pieejami modelim IB 15120?

Apaļās strūklas uzgaļi (īss, garš, īpaši garš), plakanās strūklas uzgalis ar dažādiem ieliktņiem (6, 8, 10 mm), leņķa lances (90° un 105°), uzgaļa pagarinātājs (300 mm), rokturis, scrambler, darba apgaismojums un aizsargšļūtene. Visi ir izvēles, izņemot dažus, kas ir iekļauti.

Kur atrast rezerves daļas un pēcpārdošanas servisu?

Sazinieties ar pilnvarotu izplatītāju vai tuvāko Kärcher servisa centru. Izmantojiet tikai oriģinālās daļas. Var noslēgt apkopes līgumu, lai nodrošinātu uzticamu darbību. Saglabājiet pirkumu apliecinošu dokumentu garantijai.

LIETOŠANAS INSTRUKCIJA IB 15120 Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalo-dā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Satura rādītājs

Vides aizsardzība ..... LV .. 1

Drošības norādījumi ..... LV .. 1

Noteikumiem atbilstoša lietošana LV .. 2

Darbība. LV . 2

Vadības elementi ..... LV .. 3

Ekspluatācijas uzsākšana.. LV .. 4

Apkalpošana. . . . . . . . . . LV .. 6

Ekspluatācijas pārtraukšana LV .. 8

Transportēšana. . . . . . . . LV .. 8

Glabāšana LV .. 8

Apkope un kopšana ..... LV .. 8

Palīdzība darbības traucējumu gadījumā. . . . . . . . . . . . . . . . . . . . . . . . . . . LV .. 9

Tehniskie dati . . . . . . . . . . LV . 11

Piederumi . . . . . . . . . . . . . LV . 12

Garantija . . . . . . . . . . . . . . LV . 12

ES Atbilstības deklarācija .. LV . 12

Vides aizsardzība

lepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Akumulatori, ella un tamlīdzīgas vielas nedrīkst noklūt apkārtējā vidē. Šī iemesla dēl lūdzam utilizēt vecos aparātus ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Aparātu drīkst ekspluatēt tikai tās personas, kuras ir izlasījušas un sapratušas šo lietošanas pamācību. It sevišķi ir jāievēro visi drošības tehnikas noteikumi.

→ Glabāt šo lietošanas pamācību tā, lai tā jebkurā brīdī būtu apkalpes personāla rīcībā.

Riska pakāpes

⚠️Bīstami

Norāda uz tiešām draudošām briesmām, kuras rada smagus Ķermeņa ievainojumus vai izraisa nāvi.

⚠️Brīdinājums

Norāda uz iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainoju-mus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai materiālos zaudējumus.

Simboli uz aparāta

Traumas iegūšanas bīstamība no lidojošām sausā ledus granulām. Nepavērsiet strūklas pistoli uz cilvēkiem. Aizvākt no darba vietas trešās personas un ierobežot pie-eju darba laikā (piemēram, ar aizsprostojumu).

Darba laikā nepieskarties sprauslai vai sausā ledus strūklai.

⚠️Bīstami

Nosmakšanas bīstamība no oglskābās gāzes. Sausā ledus granulas sastāv no cietas oglskābes. Aparāta ekspluatācijas laikā darba vietā pieaug oglskābes saturs gaisā. Pietiekami ventilēt darba vietu vai izmantot personīgo gāzes signalizatoru. Augstas oglskābās gāzes koncentrācijas gaisā piezīmes:

- 3...5%: galvas sāpes, paātrināta elpošana.

- 7...10%: galvas sāpes, slikta dūša, ie-spējami bezsamaṇa.

lestājoties šīm pazīmēm, nekavējoties apturēt aparātu un iziet svaigā gaisā, pirms darba turpināšanas uzlabot ventilācijas apstāklus vai izmantot elpošanas aparātu. leverot sausā ledus ražotāja drošības sertifikāta datus.

⚠ Bīstami

levainojumu gūšanas bīstamība no elektrostatiskajām izlādēm, elektronisko mezglu bojājumu bīstamība. Tīrīšanas procesa laikā tīrāmais objekts var elektriski uzlādēties. Elektriski iezemēt tīrāmo objektu un visa tīrīšanas procesa garumā turēt iezemējumu taisni.

⚠ Bīstami

Elektriskās strāvas trieciena risks. Pirms vadības pults atvēršanas atvienojiet kontaktdakšu no kontaktligzdas.

⚠️Bīstami

Bīstamība no augstuma apdegumiem.

Sausā ledus temperatūra ir

⚠️Bīstami

levainojumu gūšanas bīstamība no lidojo- šām sausā ledus granulām vai netīrumu daļinām. Valkāt cieši pieguļošas aizsargbrilles.

Dzirdes traumu bīstamība. Valkāt ausu aiz-sargus.

Aizsargaprikojums nedrikst traucēt redzamību un komunikāciju ar apkārtējo darba vidi.

⚠ Bīstami

Savainošanās risks ar lidojošām sausā le- dus granulām vai netīrumu dalīnām.

Savainošanās risks, pieskaroties aukstām aparāta daļām.

Valkājiet aizsargcimdus atbilstoši EN 511 un aizsargapgērbu ar garām piedurknēm.

Vispārējie drošības tehnikas noteikumi

Bīstami

levainojumu gūšanas bīstamība no nejauši palaista aparāta. Pirms veikt darbus ar aparātu atvienojiet kontaktdakšu no kontaktligzdas.

⚠️Bīstami

Elektriskās strāvas trieciena risks. Pirms vadības pults atvēršanas atvienojiet kontaktdakšu no kontaktligzdas.

⚠️Bīstami

Risks gūt apsaldejumus no sausā ledus vai aukstām aparāta daḥām. Strādājot ar aparātu, valkājiet piemērotas, no aukstuma aizsargājošas drēbes vai izvāciet sauso ledu un laujiet aparātam uzsiit.

Bīstami

Briesmas tilpuma izplešanās rezultātā un apsaldējumu gūšanas risks.

Nekad nelieciet sauso ledu mutē.

⚠️Bridinājums

Negadijuma bīstamība no strūklas pistoles atsitiena spēka. Pirms strūklas pistoles palaišanas gaiļa nospiešanas atrast drošu pozīciju un labi satvert strūklas pistoli.

⚠ Bīstami

levainojumu gūšanas bīstamība no lidojo- šiem priekšmetiem. Nostiprināt vieglus tīrā- mos objektus, lai novērstu aizraušanu ar sausā ledus strūklu.

⚠️Bridinājums

lespiešanas bīstamība no dozētāja. Pirms aizsargvairodzina noņemšanas sausā le- dus tvertnē obligāti izvilkt aparāta kontakt- dakšu no kontaktligzdas.

Priekšraksti un direktīvas

Attiecībā uz šīs iekārtas ekspluatāciju Vācijas Federatīvajā Republikā ir spēkā šādi noteikumi un direktīvas (iespējams saņemt, griežoties pēc adreses: Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

– BGV D 26 Strūklošanas darbi
– Instruktāža pie BGV D 26
– BGR 117 Darbi šaurās telpās
- BGR 139 Drošības noteikumi personām - Ārkārtas signālierīces.
– BGR 189 Aizsargdrēbju izmantošana
– BGR 195 Aizsargcimdu izmantošana
– BGR 500 Darba līdzekļu ekspluatācija
– BGI 534 Darbi šaurās telpās
– BGI 836 Gāzes signalizators levērojiet nacionālos drošības priekšrakstus un drošības noteikumus, kā arī nacionālos arodbiedrību un profesionālo apvienību noteikumus!

Drošības iekārtas

Avārijas slēdzis

Nospiežot avārijas slēdzi, tiek apturēta sausā ledus dozēšana un gaisa strūklas padeve no sprauslas.

Izslēgšana avārijas gadījumā

→ Atlaist strūklas pistoles palaišanas gaili.
→ Nospiest avārijas apturēšanas slēdzi.
Sausā ledus dozēšana tiek apturēta un gai- sa plūsma no sprauslas tiek pārtraukta.
→ Pärtraukt saspiesta gaisa padevi.

Noteikumiem atbilstoša lietošana

Aparāts kalpo netīrumu neņemšanai ar sausā ledus granulām, kuras tiek paātrinā-tas ar gaisa strūklas palīdzību.

Aparātu aizliegts izmantot sprādzienbīsta-mā vidē.

Kā strūklošanas līdzekli drīkst izmantot tikai sausā ledus granulas. Citu strūklošanas materiālu lietošana var novest pie aparāta bojājumiem.

Darbība

Saspiests gaiss caur spiediena regulācijas vārstu nokļūst līdz strūklas pistolei. Nospiežot strūklas pistoles palaišanas gaili, atveras vārsts un no pistoles izplūst gaisa strūkla. Papildus caur dozētāju gaisa strūklai tiek pievienotas sausā ledus granulas. Dozēšanu var izslēgt ar darba režīmu izvēles slēdzi. Sausā ledus granulas atsitas pret tīrāmo virsmu un nonem netīrumus. -79 °C aukstās sausā ledus granulas izveido papildus termisko spriegumu starp netīrumiem un tīrāmo objektu, veicinot arī netīrumu atdalīšanu. Bez tam, iznākot ārā, sausais ledus uzreiz pārtop gāzveidīgā oglskābē un aizņem 700-kārtēju apjomu. Sausajam ledum iekļūstot netīrumos, tie atlūp. Strūklošanas režīma laikā vibrators uz sau-sā ledus konteinera nodrošina sausā ledus granulu nepārtrauktu noslīdēšanu.

Vadības elementi

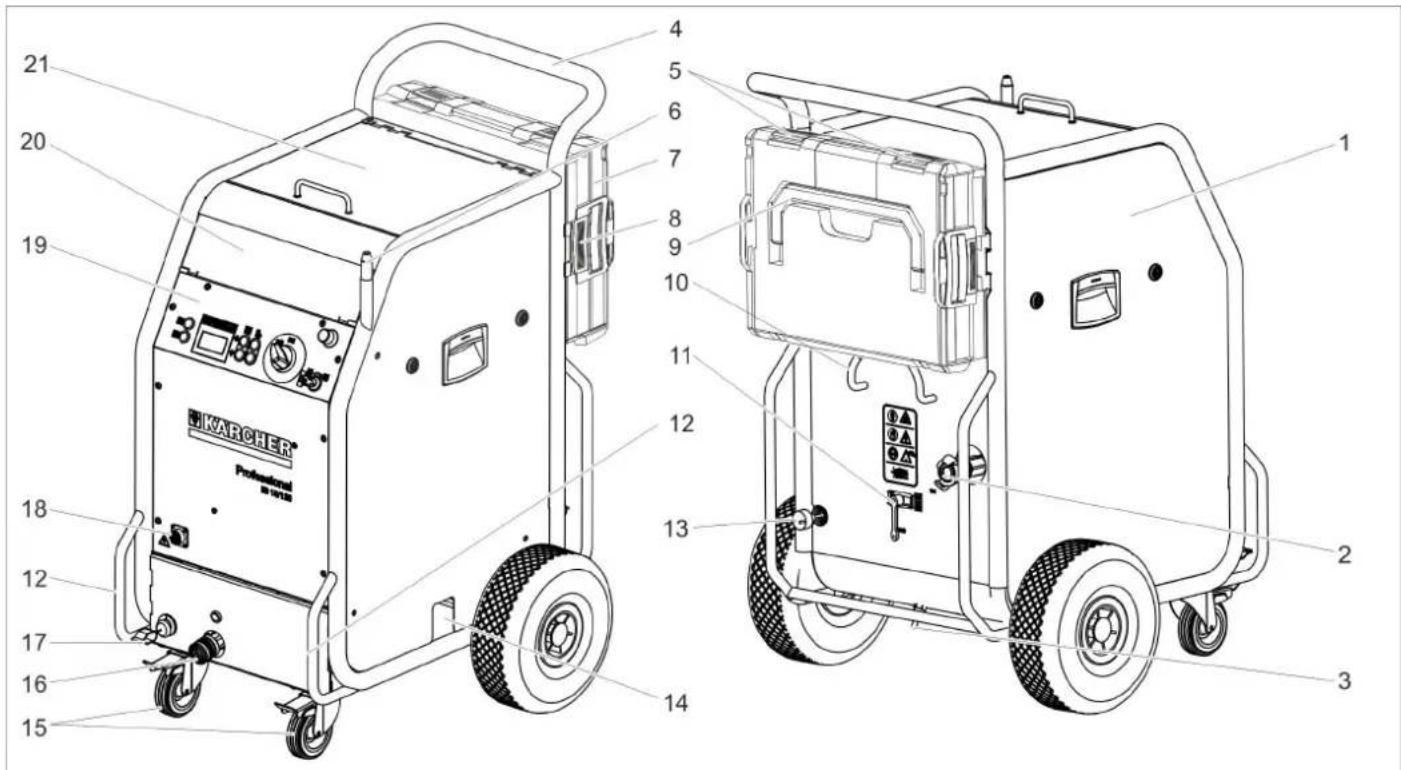

Aparāts

1 Drošinātājs F1, zem sānu apšuvuma
2 Saspiesta gaisa pieslēgums
3 Kondensāta izvadīšana
4 Vadāmais rokturis
5 Aizslēgs, kofera
6 Strūklas pistoles turētājs
7 Piederumu koferis
8 Atblokēšanas poga, kofera stiprināšanai
9 Rokturis pārnēsāšanai, kofera
10 Kabela turētājs
11 Spiediena redukcijas värsts, kondensāta izliešana no ūdens atdalītāja
12 Pārvietošanas rokturis, blietes aizsardzības rokturis
13 Elektrotikla kabelis ar kontaktdakšu
14 Sausā ledus izlaišana, uz tvertnes iztukšošanu
15 Vadošais skritulis ar stāvbremzi
16 Strūklošanas materiāla šlūtenes savie- nojums
17 Zemējuma elements ar spaili
18 Vadības līnijas savienojums
19 Vadības panelis
20 Piederumu novietne
21 Sausā ledus tvertnes

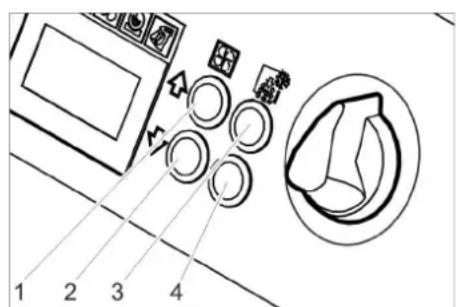

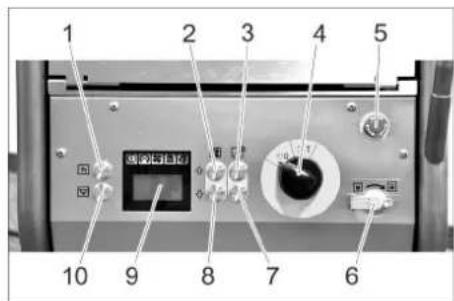

Vadības panelis Displejs

1 Statistikas poga, skaitītāja atiestatīšana
2 Strūklas spiediena paaugstināšanas poga
3 Sausā ledus dozēšanas paaugstināšanas poga
4 Aparāta slēdzis
5 Avārijas apturēšanas slēdzis
6 Slēdzis ar atslēgu
7 Sausā ledus dozēšanas samazināšanas poga
8 Strūklas spiediena samazināšanas poga
9 Displejs
10 Sausā ledus tvertnes iztukšošanas poga

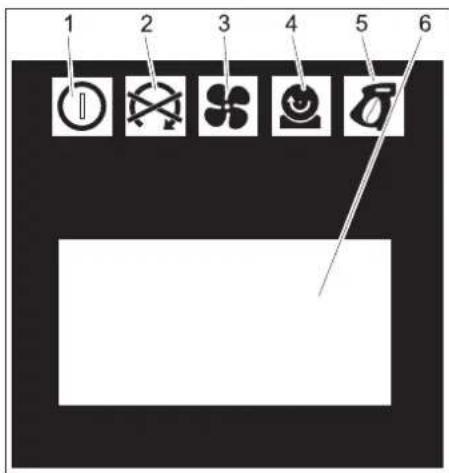

1 Vadības sprieguma kontrolspuldzīte zaļš: vadības spriegums ir kārtībā sarkans: vadības spriegums ir pārāk zems dzeltens: sausā ledus tvertnes iztukšošana ir aktīva
2 avārijas izslēgšanas kontrolspuldzīte sarkans: nospiests avārijas izslēgšanas slēdzis zaļš: nav nospiests avārijas izslēgša- nas slēdzis
3 Saspiesta gaisa kontrolspuldzīte zaļš: spiediens ir kārtībā oranžs: izvēlētais strūklas spiediens nav sasniegts sarkans: spiediens pārāk zems (zem 0,15 MPa/1,5 bar)

4 Dozēšanas ierīces kontrolspuldzīte zaļš: piedziņa ir kārtībā sarkans: traucējums piedziņā
5 Strūklas pistoles kontrolspuldzīte zaļš: strūklas pistole ir kārtībā oranžs: ieslēgšanas laikā nospiests strūklas pistoles palaišanas gailītis sarkans: atvienota strūklas pistole vai bojāta vadības līnija

6 Rādījumu laukums

Strūklas ierīce

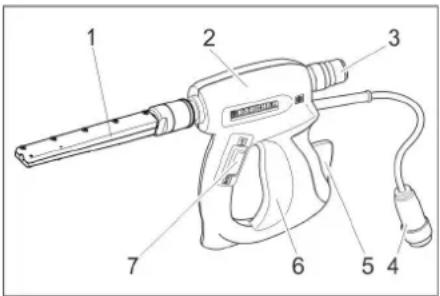

Strūklas pistole

1 Sprausla
2 Strūklas pistole
3 Strūklošanas materiāla šlūtenes savie- nojums
4 Vadības līnijas savienojums
5 Drošinātājsvira
6 Palaišanas gailītis
7 Darba režimu slēdzis Pozīcija „1“: saspiesta gaisa strūkla Pozīcija „2“: Sausā ledus strūkla (saspiest gaiss un sausais ledus)

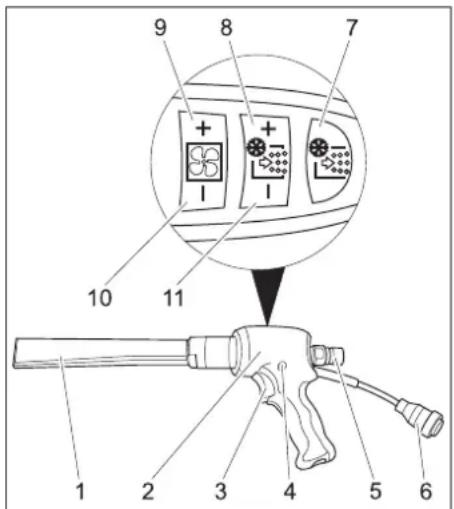

Strūklas pistole Advanced (opcija)

1 Sprausla
2 Strūklas pistole
3 Palaišanas gailītis
4 Drošības poga
5 Strūklošanas materiāla šlūtenes savie- nojums
6 Vadības līnijas savienojums
7 Sausā ledus dozēšanas ieslēgšanas/izslēgšanas poga Deg sarkanā spuldzīte, ja ir izslēgta sausā ledus dozēšana
8 Sausā ledus dozēšanas paaugstināšanas poga

9 Strūklas spiediena paaugstināšanas poga
10 Strūklas spiediena samazināšanas poga
11 Sausā ledus dozēšanas samazināšanas poga

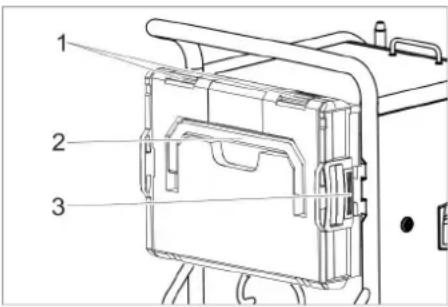

Piederumu koferis

Koferis paredzēts sprauslu un piederīgo instrumentu uzglabāšanai.

1 Aizslēgs
2 Rokturis aparāta pārnēsāšanai
3 Atblokēšanas svira

Kofera atvēršana

→ Atveriet aizslēgus.
→ Pavirziet vāku uz leju.

Uzmanību

Bojājumu risks! Nelieciet uz atvērta vāka smagus priekšmetus.

Atvienojiet koferi no aparāta.

→ Nospiediet atblokēšanas pogas un no- nemiet koferi.

Piestipriniet koferi pie aparāta.

→ Pagrieziet koferi ar aizslēgiem uz augšu.
→ Vienu kofera pusi pielieciet pie turētāja un nofiksējiet.
→ Paspiediet koferi pret aparātu un nofik-sējiet pretējo turētāju.

Ekspluatācijas uzsākšana

⚠️Bīstami

Traumas iegūšanas bīstamība no lidojošām sausā ledus granulām.

Aparāta sagatavošanas laikā apsekot visus mezglus, it seviški strūklošanas materiāla šlūteni, uz pienācīgu stāvokli. Bojātus mezglus nomainīt pret darbderīgiem.

Notīrīt netīrus mezglus un pārbaudīt pienācīgu aparāta darbspēju.

→ Novietot aparātu uz horizontālas, līdzenas virsmas un noblokēt vadošo skritu-lu stāvbremzes.

Norāde:

Lai strūklošanas materiāla šlūteni pasargātu pret nolietojumu un netīrumiem, tai var pārvilkt aizsargšlūteni. Ja nepieciešams, aizsargšlūteni pirms pieslēgšanas pārvelk pāri strūklošanas materiāla šlūtenei.

→ Savienot strūklošanas materiāla šlūteni ar aparātu.
→ Savienot strūklošanas materiāla šlūteni ar aparātu un nofiksēt.
→ Savienot vadības līniju ar aparātu.
→ Savienot vadības līniju ar aparātu.

Sprauslas

Piezime

Sprauslas izvēle ir atkarīga no tīrāmā objekta materiāla un piesārņojuma.

Tāpat sprauslas izvēlē liela nozīme ir pie-ejamajam gaisa apjomam.

Visas sprauslas uzskrūvē uz strūklas pistoles viītni bez instrumentiem. Uz sprauslas esošās skaldnes atslēgai kalpo cieši sēdošu sprauslu atskrūvēšanai ar uzgriežņu atslēgu.

Uzmanību

Aukstās sametināšanas risks. Pirms montāžas sprauslas vītni ieziediet ar komplektā pievienoto ziedi.

Sprauslu izvēle

Nākamā tabula parāda gaisa patēriņu, izmantojot dažādas sprauslas.

Katra sprausla ir markēta ar gaisa apjoma indeksu XS - XXL.

Vadoties pēc tabulas, var noteikt katras sprauslas gaisa patērinu.

Jauda uz virsmas vienību	Strūklas agresivi-tāte		ļoti maza maza		va vidēja liela ļoti liela
	Spiediens (bar) 23		456	78910	1112	1314	1516
	Sprauslas izmērs
	XS ∅5	mm 0,40 0,	700,90			1,101	301,60	1,80	2,002,30	-- --	-- --
	S	∅6 mm 0,	70	1,05	1,45	1,80	2,07	2,40	2,78	3,14	3,48	3,78	4,13	4,35	4,70	5,10	5,40
	M	∅7 mm 0,	93	1,38	1,85	2,28	2,64	3,05	3,63	4,03	4,57	4,80	5,30	5,80	6,22	6,65	7,15
	L	∅8 mm	1,09	1,64	2,26	2,78	3,20	3,79	4,40	4,95	5,45	5,90	6,40	7,15	7,67	8,15	8,80
	XL	∅9 mm	1,50	2,16	2,88	3,50	4,03	4,60	5,41	6,01	6,53	7,27	8,08	8,70	9,28	9,80	10,40
	XXL	∅10 mm	1,52	2,20	2,97	3,66	4,27	5,00	5,82	6,52	7,40	8,00	8,90	9,50	10,05	10,70	11,30
			Gaisa patēriņš m3/min

	m3/min
	...1	Industriālais ēkas sa-spiestā gaisa tīklsKompresors iesācējiemPiem., Kāser M 17,Compair C 14
	1...2 Indu	striālais ēkas sa-spiestā gaisa tīklsMazs kompresorsPiem., Kāser M 31,Compair C 20GS
	2...3 Vidējs kompresors
	3...5	Piem., Kāser M 57,Compair C 35
	5...7 Vidējs kompresorsPiem., Kāser M 80,Compair C 55
	7...10	Liels kompresorsPiem., Kāser M 122,Compair C 105
	10... Łoti	liels kompresorsPiem., Kāser M 250,Compair C 200

Bez komplektā piegādātās apalstrūklas sprauslas, kā papildaprīkojums ir pieeja-mas arī citas apalstrūklas sprauslas ar da-zādiem škērsgriezumiem.

→ Uzlikt apalstrūklas sprauslu uz vītnu iemavas un piegriezt ar roku.

Plakanstrūklas sprausla

1 lzkliedētājs
2 Uzmavuzgrieznis
3 Sprauslu uzlikšana

Plakanstrūklas sprausla sastāv no sprauslas uzgaļa un izkliedētāja. Kā papildaprīkojums ir pieejami sprauslu uzgaļi ar dažādu šķērsgriezumu.

→ Uzlikt sprauslas uzgali uz strūklas pisto- les vītņu iemavu un piegriezt ar roku.
→ Uzlikt izkliedētāju uz sprauslas uzgali.
→ Pagriezt izkliedētāju tā, lai plakanā strūkla ienem vēlamo virzienu pret strūklas pistoli.
→ Cieši pievilkt ar roku uzmavuzgriezni.

Skrembleris (papildaprīkojums)

Skrembleris sasmalcina sausā ledus granulas un tiek uzstādīts starp strūklas pistoli un sprauslu.

4 caurumoto plākšņu novietojums skremblerī norāda uz smalcināšanas pakāpi.

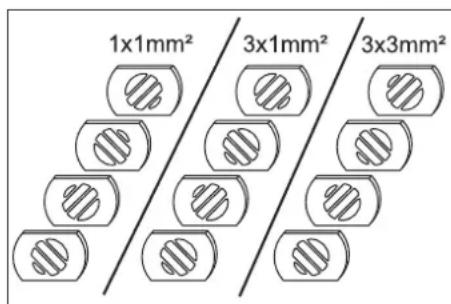

Smalcināšanas pakāpes izvēle:

1 Skrūvsavienojums
2 Magazīna
3 Caurumotā plāksne

→ Noskrūvēt skrūvsavienojumu.
→ Izņemt magazīnu ar caurumotām plāksnēm.

→ Caurumotās plāksnes izkārtot kā parādīts augšā (3 varianti). Izmēra norāde attēlā attiecas uz caurlaides atvērumu lielumu.
→ levietot magazīnu ar caurumotām plāksnēm skramblerā.
→ Uzskrūvēt skrūvsavienojumu un nostiprināt to.

Sprauslu pagarinātājs (papildaprīko-jums)

Starp strūklas pistoli un sprauslu var uzstādīt pagarinājumu.

Savainošanās risks. Izmantojot lenka smidzināšanas cauruli, papildus atsitiena spēkam uz strūklas pistoli iedarbojas aī griezes moments. Turiet strūklas pistoli cieši.

Darbu sāciet ar nelielu strūklas spiedienu un nepieciešamības gadījumā to palieliniet.

Rokturis (papildaprīkojums)

Rokturi var nostiprināt pie pagarinājuma.

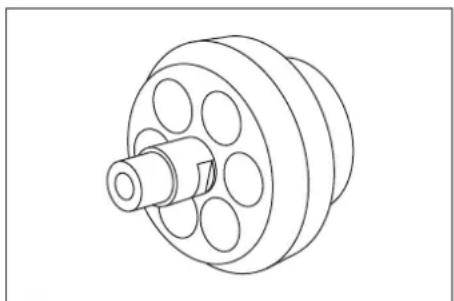

Darba apgaismojums (papildaprikojums)

(tikai strūklas pistolei Advanced)

Darba apgaismojumu piestiprina starp strūklas pistoli un sprauslu. Ieslēgšana un izslēgšana ir aprakstīta nodaļā "Apkalpošana/pamatiestatījumi".

Saspiesta gaisa pieslēgšana

Piezīme

Lai nodrošinātu netraucētu darbību, saspiestajam gaisam jābūt ar zemu mitruma saturu. Saspiestam gaisam jābūt attīrītam no ellas, netīrumiem un sveškermeniem.

Kompresoram jābūt aprīkotam vismaz ar papildu dzesētāju, ellas un ūdens atdalītāju.

→ Slēgt spiediena samazināšanas vārstu.

→ Pieslēgt saspiesta gaisa pievadu pie ie-rīces saspiesta gaisa pieslēguma. Nedrīkst pārsniegt maksimāli pieļauja-mo padeves spiedienu, kas ir 1,6MPa (16 bar).

Pieslēgšana elektrotīklam

⚠️Bīstami

Elektriskās strāvas trieciena risks.

Izmantojamā kontaktligzda jāuzstāda elektrikim un tai jāatbilst IEC 60364-1 standartam.

Aparātam jābūt aizsargātam ar FI aizsargslēdzi, tips B, 30 mA.

Pirms katras lietošanas reizes pārbaudīt, vai nav bojāts pieslēgšanas kabelis. Neekspluatēt aparātu ar bojātu kabeli. Bojātu kabeli nomainīt ar elektrika palīdzību.

Pagarinātājkabelim jānodrošina IPX4 aizsardzības līmenis un kabeļa izpildījumam jāatbilst vismaz H 07 RN-F 3G1,5 standartam.

→ lespraudiet kontaktdakšu kontakligzdā.

Apkalpošana

Sausā ledus uzpildīšana

⚠️Bīstami

Risks güt apsaldējumus. Sausā ledus temperatūra ir -79 °C. Sauso ledu un aukstas aparāta daļas nekad neaiztikt bez aizsardzības. Valkāt aizsargcimdus un aizsargapgērbu.

→ Atvērt sausā ledus tvertnes vāku.

→ Pārbaudīt vai sausā ledus tvertnē nav svešķermeņu un kondensāta, izņemt svešķermeņus un atbrīvot no kondensāta.

→ lepildīt tvertnē sausā ledus granulas.

Uzmanību

Aparāta bojājumu risks. Kā strūklošanas materiālu drīkst izmantot tikai sausā ledus granulas. Citu strūklošanas materiālu izmantošanas rezultātā zūd garantija.

→ Aizvērt sausā ledus tvertnes vāku.

Piezime

Lai nepieļautu saķepušu sausā ledus granulu radītus traucējumus, pirms atkārtotas uzpildīšanas ieteicams pilnībā izlietot sausā ledus tvertnes saturu. Pirms ilgākiem darba pārtraukumiem darbiniet aparātu tik ilgi, līdz sausā ledus tvertne ir tukša, vai iztukšojiet tvertni, izmantojot sausā ledus iztukšošanas funkciju.

lestatijumi

Piezime

lestatijumi ir atkarigi no tīrāmā objekta materiāla un piesārnotības.

→ Ar pagriešanu atblokēt avārijas apturēšanas slēdzi.
→ Aparāta slēdzi pārslēdziet uz „I“.
→ Grieziet atslēgas slēdzi pulkstenrādītāja virzienā.
→ Ar strūklas spiediena paaugstināšanas/samazināšanas pogu iestatiet strūklas spiedienu.

Piezime

Jo augstāks ir uzstādītais strūklas spiediens, jo augstāka (agresīvāka) tīrīšanas efektivitāte.

→ Ar sausā ledus dozēšanas paaugstināšanas/samazināšanas pogu iestatiet sausā ledus dozēšanu.
→ Pagrieziet atslēgas slēdzi pretēji pulksteņa rādītāja kustības virzienam un iznemiet atslēgu.

Automātiski noslēdzot atslēgas caurumu, ekspluatācijas laikā tiek novērsta netīrumu iekļūšana tajā.

Ja atslēga iz izņemta, ierīce ir nodrošināta pret iestatījumu pārregulēšanu un statistikas vērtību atiestatīšanu.

Ekspluatācija

→ Veikt apkopes darbus „katru dienu pirms darba sākuma“ (skatīt sadalu „Tehniskā apkope“).

⚠️Bīstami

Traumas iegūšanas bīstamība no lidojo- šām sausā ledus granulām. Nepavērsiet strūklas pistoli uz cilvēkiem. Aizvākt no darba vietas trešās personas un ierobežot pie-eju darba laikā (piemēram, ar aizsprostojumu).

Darba laikā nepieskarties sprauslas atverei vai sausā ledus strūklai.

Pirms savienojuma sadalīšanas starp strūklas pistoli un strūklošanas materiāla šlūteni un starp strūklošanas materiāla šlūteni un aparātu obligāti noslēgt saspiesta gaisa padevi, atbrīvot aparātu no spiediena un izvilkt kontaktdakšu no kontaktligzdas.

→ Nosprostot darba zonu un nepieļaut personu piekļuvi darba laikā.

⚠️Bīstami

Pastāv risks nosmakt no oglskābās gāzes. Sausā ledus granulas sastāv no cietas oglskābās gāzes. Aparāta ekspluatācijas laikā darba vietā pieaug oglskābās gāzes saturs gaisā. Pietiekami vēdiniet darba vietu, ja nepieciešams, izmantojiet personu brīdināšanas ierīci vai elpošanas maskas.

Pazīmes augstai oglskābās gāzes koncentrācijai gaisā:

• 3...5%: galvas sāpes, paātrināta elpošana.
• 7...10%: galvas sāpes, slikta dūša, ie-spējami bezsamaṇa.
  lestājoties šīm pazīmēm, nekavējoties apturēt aparātu un iziet svaigā gaisā, pirms darba turpināšanas uzlabot ventilācijas apstāklus vai izmantot elpošanas aparātu.

Oglskābā gāze uzkrājas zemākās vietās. Novērsiet uzkrāšanos, veicot aktīvu vēdi-nāšanu.

levērot sausā ledus ražotāja drošības sertifikāta datus.

⚠️Bīstami

Risku veselībai rada kaitīgas vielas. Ja apstrādes laikā var veidoties veselībai kaitīgi putekļi, pirms darbu sākšanas jāveic atbilstoši drošības pasākumi.

⚠ Bīstami

Sprādzienbīstamība!

Vienlaikus nedrikst apstrādāt vieglos metālus un dzelzi saturošas daļas.

Ja ik pa laikam apstrādā vieglos metālus un dzelzi saturošas daļas, darba telpa un nosūkšanas iekārta pirms citu materiālu apstrādes ir jāiztīra.

Briesmas putekļu eksplozijas rezultātā. Ja darbu laikā rodas degoši putekļi, jānovērš putekļu uzskāršanās. Regulāri satīriet putekļus, pirms tie ir sakrājušies kritiskā daudzumā.

→ Strādājot šaurās telpās, parūpēties par pietiekamu gaisa apmainu, lai noturētu oglskābās gāzes koncentrāciju telpas gaisā zem bīstama līmeņa.

→ Vajadzības gadījumā nofiksējiet tīrāmo objektu.

⚠ Bīstami

levainojumu gūšanas bīstamība no elek- trostatiskajām izlādēm, elektronisko mez- glu bojājumu bīstamība. Tīrīšanas procesa laikā tīrāmais objekts var elektriski uzlādē- ties. Elektriski iezemēt tīrāmo objektu un visa tīrīšanas procesa garumā turēt iezemējumu taisni.

⚠Bridinājums

Savainošanās risks paklūpot.

Strūklošanas materiāla šlūteni un vadības līniju izvietojiet tā, lai darba laikā nepastā-vētu risks aiz tām paklupt.

Uzmanību

Bojājumu risks, krītot sveškermeniem sausā ledus tvertnē. Darbības laikā turiet sausā ledus tvertnes vāku aizvērtu.

→ Strāvu vadošu zemējuma elementu savienojiet ar tīrāmo objektu vai sazemē-jiet tīrāmo objektu citādi.

→ Valkāt aizsargdrēbas, aizsargcimdus, cieši pieguļošas aizsargbrilles un ausu aizsargus.

→ Aktivēt saspiesta gaisa padevi.

→ Ar pagriešanu atblokēt avārijas apturēšanas slēdzi.

→ Uz strūklas pistoles, ar darba režīmu slēdzi uzstādīt darba režīmu saspiesta gaisa strūkla „1“ vai sausā ledus strūklu „2“.

→ Izvēlēties drošu vietu un ienemt drošu kermana pozīciju un nezaudēt līdzsvaru no strūklas pistoles atsitiena spēka. Lai novērstu atsitiena sitienus, strūklas spiedienu iespējams iestatīt ar pakāpeniski pieaugošu spiedienu (skatīt "Apkalpošana/pamatiestatījumi" apakšizvēlne "Liega palaide").

→ lespiest strūklas pistoles drošības pogu.

→ Aktivēt sausā ledus strūklu ar strūklas pistoles palaišanas gaila nospiešanu un veikt tīrīšanas procesu.

Piezīme

Izmantojot strūklas pistoli Advanced, sausā ledus granulu dozēšanu var ieslēgt un izslēgt ar sausā ledus dozēšanas ieslēgšanas/izslēgšanas slēdzi uz strūklas pistoles. Ja dozēšana ir izslēgta, taustiņš ir izgaismots sarkanā krāsā un displejā redzams "Ice off".

Izmantojot strūklas pistoli, ar pistoli papildus var regulēt arī strūklas spiedienu un sausā ledus daudzumu.

Uzmanību

Netīrumu radīts dozētājierīces bojājumu risks. Strūklošanas režīmā sausā ledus tvertnes vāku turiet aizvērtu, lai novērstu atdalīto netīrumu iekļūšanu.

Izslēgšana avārijas gadījumā

→ Atlaist strūklas pistoles palaišanas gaili.

→ Nospiest avārijas apturēšanas slēdzi. Sausā ledus dozēšana tiek apturēta un gai-sa plūsma no sprauslas tiek pārtraukta.

→ Pärtraukt saspiesta gaisa padevi.

Ekspluatācijas atsākšana pēc avārijas apturēšanas

→ Ar pagriešanu atblokēt avārijas apturēšanas slēdzi.

Darba pārtraukšana

→ Atlaist strūklas pistoles palaišanas gaili.
→ Darba paužu laikā strūklas pistoli var ielikt uz aparāta esošā turētājā.

Piezime

Ilgākos ekspluatācijas pārtraukumos sausā ledus granulas tvertnē var saķept. Ja ie-spējams, nepārtrauciet darbu ilgāk kā uz 20 minūtēm. Ilgāku pārtraukumu gadījumā iztukšojiet sausā ledus tvertni.

Kondensāta notecināšana

Üdens atdalītājs tīra ierīcei pievadīto sa- spiesto gaisu. Tādā veidā üdens atdalītājā sakrājas kondensāts, kas laiku pa laikam ir jāiztukšo.

→ Novietojiet savākšanas tvertni zem kondensāta nolaišanas dalas.
→ Lēnām atveriet spiediena samazināšanas vārstu un gaidiet, līdz no ierīces izplūst kondensāts.

Piezime

Lai pasargātu apkārtējo vidi, lūgums, kondensātu likvidēt videi nekaitīgā veidā.

Vērtību pieprasīšana

→ Aparāta slēdzi pārslēdziet uz „I“.
→ Īslaicīgi nospiediet statistikas pogu, tiek uzrādīts ekspluatācijas laiks.
t: ekspluatācijas laiks kopš pēdējās atiestatīšanas.
T: kopējais ekspluatācijas laiks.

→ Īslaicīgi nospiediet statistikas pogu, tiek uzrādīts apstrādātais sausā ledus dau-dzums.

m: sausā ledus daudzums kopš pēdē-jās atiestatīšanas.

M: kopējais sausā ledus daudzums.

→ īslaicīgi nospiediet statistikas pogu, tiek uzrādīts vidējais sausā ledus patēriņa daudzums.

q: vidējais sausā ledus patēriņa dau-dzums kopš pēdējās atiestatīšanas.

Q: vidējais sausā ledus patēriņš kopā.

Vērtību atiestatīšana

→ Grieziet atslēgas slēdzi pulksteņrādītā- ja virzienā.
→ Nospiediet un 4 sekundes turiet nospiestu statistikas taustinu.

Piezime

Kopējās vērtības nodzēst nav iespējams.

Pamatiestatijumi

→ Vienlaicīgi nospiest un turēt nospiestas strūklas spiediena paaugstināšanas un strūklas spiediena palielināšanas pogas, pagrieziet atslēgas slēdzi pulksteņa rādītāju kustības virzienā.

Pamatiestatijumu darbības režimā pogām ir šādas funkcijas:

1 Vērtības palielināšana
2 Vērtības samazināšana
3 Apakšizvēlne uz augšu
4 Apakšizvēlne uz leju

Izvelnes funkcija	Regulēšanas diapa-zons	Apraksts
Liega palaide	0, 1, 2, 3,4, 5 sekundes	Liega ieslēgšanās, il-gums līdz izvēlētā strūk-las spiedienasasniegšanai
T_Dump	1, 2, 3, 4, 5minūtes	Sausā ledus iztukšošanas procesa ilgums
Valoda	metrisks, imperiāls	Mēra vienības metrisks: kg/st., MPa imperiāls: lbs, psi
Apgaismojums	On/Off (ie-sl./izsl.)	Sprauslu apgaismojuma (izvēles) ieslēgšana/iz-slēgšana
Demo režīms	On/Off (ie-sl./izsl.)	Demonstrēšanas re-žīms: tiek simulēta vadī-ba, saspiests gaiss unsausa ledus padeve irblokēti.

Pamatiestatīšanas beigšana

→ Grieziet atslēgas slēdzi pretēji pulkstenrādītāja kustības virzienam.

Ekspluatācijas pārtraukšana

⚠Bīstami

Risks gūt apsaldejumus. Sausā ledus temperatūra ir -79 °C. Sauso ledu un aukstas aparāta daļas nekad neaiztikt bez aizsardzības. Valkāt aizsargcimdus un aizsargapgērbu.

⚠️Bīstami

Traumas iegūšanas bīstamība no lidojošām sausā ledus granulām. Nepavērsiet strūklas pistoli uz cilvēkiem. Aizvākt no darba vietas trešās personas un ierobežot pie-eju darba laikā (piemēram, ar aizsprostojumu).

→ Noslēgt saspiesta gaisa padevi.
→ Novietojiet savākšanas tvertni zem kondensāta nolaišanas daļas.
→ Lēnām atveriet spiediena samazināšanas vārstu un gaidiet, līdz no ierīces izplūst kondensāts un saspiests gaiss.
→ Zem sausā ledus izvades palieciet savākšanas tvertni.
→ Nospiediet sausā ledus tvertnes iztukšošanas pogu un gaidiet, līdz sausā ledus tvertne ir tukša.

Pēc iepriekš iestatītā laika sausā ledus iztukšošana apstājas (skatīt "Pamat-iestatījumi").

Nepieciešamības gadījumā sausā le- dus tvertnes iztukšošanas pogu spie- diet vairākas reizes.

Piezīme

Lai pasargātu apkārtējo vidi, lūgums, kondensātu likvidēt videi nekaitīgā veidā.

→ Pārslēgt aparāta slēdzi „0/OFF“.
→ Atvienot aparātu no saspiesta gaisa pa- deves.
→ Atvienojiet kontaktdakšu no kontaktligz-das.

→ Notīriet un uztiniet zemējuma vadu.

→ Utilizējiet strūklošanas rezultātā iegūtās paliekas saskaņā ar spēkā esošajiem noteikumiem.

Transportēšana

⚠ Bīstami

Negadijuma bīstamība no aparātā atlikušajiem sausā ledus pārpalikumiem. Pirms pārvadāšanas slēgtos transportlīdzekļos no aparāta pilnīgi jāizņem sausais ledus, lai neapdraudētu līdzi braucošas personas ar oglskābi.

→ Pirms pārvadāšanas izpildīt visus sadaļā „Izvešana no ekspluatācijas“ minētos punktus.
→ Novietot aparātu uz transportlīdzekļa.
→ Noblokēt vadošo skritułu bremzes.
→ Nostiprināt aparātu uz automašīnas ar nospriegošanas lentēm.

Glabāšana

Uzmanību

Savainošanās un bojājumu risks! Uzglabā-jot ṣemiet vērā aparāta svaru. Šo aparātu drīkst uzglabāt tikai iekštelpās.

Apkope un kopšana

Norādījumi par apkopi

Ekspluatācijā drošas iekārtas pamatprincips ir regulāra apkope saskaṇā ar tālāk norādīto apkopes grafiku.

Izmantojiet tikai ražotāja originālās vai ražotāja ieteiktās rezerves daļas, tādas kā – rezerves un dilstošās daļas,

- piederumus,

- izejmateriālus,

- mazgāšanas līdzekļus.

⚠ Bīstami!

Negadijuma bīstamība no darbiem ar aparātu. Pirms darbu veikšanas ar aparātu izpildīt visus sadaļa „Izvešana no ekspluatācijas“ minētos solus.

⚠️Bīstami

Risks gūt apsaldejumus no sausā ledus vai aukstām aparāta daḥām. Strādājot ar aparātu, valkājiet piemērotas, no aukstuma aizsargājošas drēbes vai izvāciet sauso ledu un ľaujiet aparātam uzsilt.

⚠ Bīstami

Briesmas tilpuma izplešanās rezultātā un apsaldējumu gūšanas risks.

Nekad nelieciet sauso ledu mutē.

Uzmanību

Bojājumu risks. Netīriet strūklas pistoli ar škīdinātājiem, benzīnu vai ellu saturošiem tīrīšanas līdzekliem.

Apkopes līgums

Lai varētu garantēt drošu iekārtas ekspluatāciju, mēs iesakām noslēgt apkopes līgu-mu. Griezieties vietējā "Kärcher" klientu apkalpošanas dienestā.

Apkopes grafiks

Katru dienu pirms darba sākuma

→ Uzmanīgi apsekot strūklošanas materiāla šlūteni uz plaisām, locījuma vietām un citiem bojājumiem. Mīkstas vietas uz šlūtenes norāda uz nodilumiem šlūtenes iekšpusē. Defektīvu vai nodilušu šlūteni aizvietot ar jaunu.

→ Pārbaudīt elektrisko kabeli un kontakt-dakšu uz bojājumiem. Defektīvas daļas nomainīt apkopes centrā.

Ik pēc 100 ekspluatācijas stundām

→ Pārbaudīt iespējamos bojājumus un nodilumus savienojumos uz strūklošanas materiāla šlūtenes, uz aparāta un uz strūklas pistoles. Defektīvu šlūteni nomainīt, defektīvus savienojumus uz aparāta vai strūklas pistoles nomainīt apkopes centrā.

→ Pārbaudīt dozētājierīci uz bojājumiem vai nehermētiskumu. Ja tiek atklāti traucējumi/nehermētiskas vietas, informēt apkopes centru.

→ Pārbaudīt aizmugurējo riteņu stiprinājuma skavu ciešu fiksāciju.

Ik pēc 500 ekspluatācijas stundām vai reizi gadā

→ Veikt aparāta pārbaudi apkopes centrā.

Ik pēc 2 gadiem

→ Mainīt strūklošanas materiāla šlūteni vismaz katrus 2 gadus.

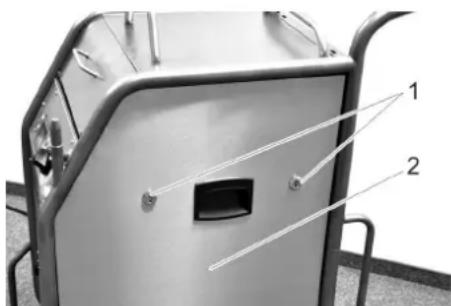

Aparāta atvēršana

Dažu apkopes darbu veikšanai ir nepieciešams nonemt aparāta sānu apšuvumu:

→ Atveriet aizslēgus, pagriežot tos pretēji pulkstenrādītāju virzienam.
→ Nonemt sānu pārsegu.

Apkopes darbi

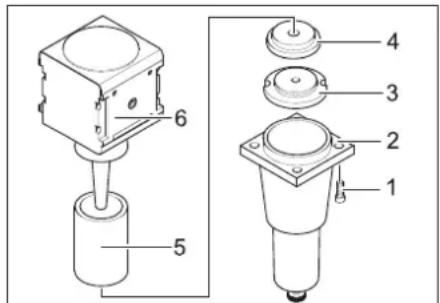

Nomainīt filtra ieliktni ūdens atdalītāja filtra ieliktni.

→ Izskrūvēt ārā 4 skrūves.
→ Nonemiet apakšdaļu.
→ Noskrūvēt uzgriezni.
→ Nonemt paplāksni.
→ Nonemt filtra ieliktni un nomainīt pret jaunu.
→ Salieciet ūdens atdalītāju kopā apgrieztā kārtībā.

Pārbaudes

Saskaṇā ar BGV D 26 aparātam jāveic sekojošas pārbaudes. Pārbaudes rezultāti jānoformē pārbaudes protokolā. Aparāta operatoram jāsaglabā pārbaudes protokols līdz nākamai pārbaudei.

Pēc vairāk nekā 1 gadu ilga ekspluatā- cijas pārtraukuma

→ Pārbaudīt pienācīgu aparāta stāvokli un darbspēju.

Pēc uzstādīšanas vietas maiņas

→ Pārbaudīt pienācīgu aparāta stāvokli, darbspēju un uzstādījumu.

Pēc remonta darbiem vai izmainām, ku- ras varētu ietekmēt ekspluatācijas dro- šību

→ Pārbaudīt pienācīgu aparāta stāvokli, darbspēju un uzstādījumu.

Palīdzība darbības traucējumu gadījumā

⚠️Bīstami!

Negadijuma bīstamība no darbiem ar aparātu. Pirms darbu veikšanas ar aparātu izpildīt visus sadaļā „Izvešana no ekspluatācijas“ minētos soļus.

⚠️Bīstami

Risks gūt apsaldejumus no sausā ledus vai aukstām aparāta daḥām. Strādājot ar aparātu, valkājiet piemērotas, no aukstuma aizsargājošas drēbes vai izvāciet sauso ledu un laujiet aparātam uzsilt.

⚠️Bīstami

Briesmas tilpuma izplešanās rezultātā un apsaldejumu gūšanas risks.

Nekad nelieciet sauso ledu mutē.

Traucējumi ar indikāciju displejā

Displeja indikācija	Kontrolspuldzīte (KS)	lespējamais cēlonis Traucējuma	novēršana Izpildītājs
E001 KS vadības spriegums deg sarkanā krāsā		vadības spriegums ir pārāk zems	Izslēdziet aparātu, īsu brīdi pagaidiet, pēc tam atkal ieslē-dziet aparātu.Pārbaudiet kontaktligzdu.Ja klūdas kods parādās atkārtoti, informējiet Kärcher klientu dienestu	Operators
E002 KS avārijas izslēgšana deg sarkanā krāsā		Nospiests avārijas apturēšanas slēdzis	Pagriežot, atblokējiet avārijas slēdzi. Operators
E003 KS saspiests gaiss deg sarkanā krāsā		Saspiesta gaisa padeves spie-diens ir pārāk zems	Paaugstināt spiedienu.Izslēdziet aparātu, īsu brīdi pagaidiet, pēc tam atkal ieslē-dziet aparātu.	Operators
E004 KS dozēšana deg sar-kanā krāsā		Dozēšanas ierīces traucējums Izslēdziet aparātu, īsu brīdi pagaidiet, pēc tam atkal ieslē-dziet aparātu.Ja klūdas kods parādās atkārtoti, informējiet Kärcher klientu dienestu	Operators
E005 KS strūklas pistole deg sarkanā krāsā		Traucēts savienojums no ierīces uz strūklas pistoli.	Pārbaudīt, vai vadības līnijā ir pareizi savienojumi.Pārbaudīt, vai nav bojāts vadības kabelis.	Operators
E006 KS strūklas pistole deg sarkanā krāsā		Strūklas pistolē vai vadības kabelī ir īssavienojums	Nomainīt strūklas pistoli vai strūklas šlūteni ar vadības ka-beli.	Operators
E007 KS saspiests gaiss deg sarkanā krāsā		Traucējums saspiesta gaisa regu-lēšanas vārstā	Sazināties ar klientu apkalpošanas dienestu. Operators
E008 KS strūklas pistole deg oranžā krāsā		Ieslēgšanas laikā vai avārijas iz-slēgšanas pogas atblokēšanas laikā bija nospiests strūklas pisto-les palaišanas gailītis.	Atlaist strūklas pistoles palaišanas gaili. Operators

Traucējumi bez indikācijas displejā

Darbības traucējums lespējamais cēlonis Traucējuma novēršana Izpildītājs
Displejs nerāda, kaut gan ir ieslēgts galvenais slēdzis.	Kontaktdakša nav iesprausa kontaktligzdā. Iespraudiet kontaktdakšu kontakligzdā. Operators
	Nostrādājis drošinātājs F1	Noņemiet sānu apšuvumu un atblokējiet drošinātāju F1, to paspiežot.	Operators
Nav saspiesta gaisa strūklas, neskatoties uz nospiestu gailīti	Saspiesta gaisa padevei ir pārāk zems spiediens	Pārbaudīt spiedienu.	Operators
	Iestatīts pārāk zems strūklas spiediens	Iestatīt lielāku strūklas spiedienu.	Operators
	Pārtraukta sprieguma padeve	Pārbaudīt elektroapgādi. Kontrolspuldzei „lerīce ieslēgta“ jādeg zaļā krāsā.	Operators
	Nospiests avārijas apturēšanas slēdzis	Pagriežot atblokējiet avārijas izslēgšanas pogu. Kontrolspuldzei „lerīce ieslēgta“ jādeg zaļā krāsā.	Operators
	Vadības līnija pieslēgta nepareizi	Pārbaudīt savienojumu starp vadības līniju un strūklas pistoli, kā arī starp vadības līniju un aparātu.	Operators
	Vadības līnijas defekts	Nomainīt strūklošanas līdzekļa šļūteni.	Operators
Saspiesta gaisa strūkla pārāk vāja	Iestatīts pārāk zems strūklas spiediens	Iestatīt lielāku strūklas spiedienu.	Operators
	Saspiesta gaisa padeves līnijai ir pārāk mazs spiediens vai kompresora piegādājamais apjoms pārāk zems.	Pārbaudīt spiedienu un padeves apjomu.	Operators
	Noblokējies filtra ieliktnis ūdens atdalītājā.	Nomainīt filtra ieliktni ABS ūdens atdalītāja (papilda-prīkojums).	Operators
	Strūklošanas materiāla šļūtene vai pistole ir aiz-sērējusi	Laut šļūtenei un pistolei atkausēties un likvidēt aizsē-rējumu. Palielināt darba spiedienu un/vai samazināt sausā ledus dozēšanu.	Operators
Saspiesta gaisa strūklā nav ledus granulas	Izslēgta sausā ledus dozēšana (tikai strūklas pistolei Advanced), sausā ledus dozēšanas ie-slēgšanas/izslēgšanas taustiņš uz strūklas pistoles deg sarkanā krāsā, displejā redzams "Ice off".	Nospiediet sausā ledus dozēšanas taustiņu uz strūk-las pistoles Advanced.	Operators
	Sausā ledus tvertne tukša	Uzpildīt sausā ledus tvertni	Operators
	Sausais ledus ir sakusis	Iztukšojiet sausā ledus tvertni un uzpildiet ar jaunām sausā ledus granulām.	Operators
	Vibrators uz sausā ledus tvertne nedarbojas	Sazināties ar klientu apkalpošanas dienestu.	Operators
	Dozētājierīces pievadmors ir pārslogots	Laut dozēšanas ierīcei atkausēties	Operators
	Saspiesta gaisa noplūde ledus tvertnē	Iztīrīt spiediena izlīdzināšanas kanālu dozētājierīcē.	Klientu apkal-pošanas die-nests
	Dozēšanas paplāksnes defekts dozētājierīcē	Nomainīt dozēšanas paplāksni.	Klientu apkal-pošanas die-nests

Tehniskie dati

Elektropadeve
Spriegums V 220...240
Strāvas veids 1~
Frekvence Hz 50
Pieslēguma jauda kW 0,6
Izolācijas klase IPX4
FI tipa drošinātājs strāvas kritums A 0,03
Noplūdes strāva, tip. mA 7,5
Saspiests gaiss
Šljūtenes diametrs Collas 3/4
Padeves spiediens (maks.) MPa (bar) 1,6 (16)
Padeves spiediens (min.)	MPa (bar) 0,2 (2)
Saspiesta gaisa patēriņš	m3/min	2...12
Saspiesta gaisa kvalitāte	sauss, nesatur eļļu
Tehniskie dati attiecībā uz jaudu
Strūklas spiediens (maks.)	MPa (bar) 1,6 (16)
(Maks.) sausā ledus granulu diametrs	mm	3
Sausā ledus patēriņš	kg/h	30...120
Gabarīti
Sausā ledus konteinera ietilpība	kg	40
Platums	mm	716
Dziļums	mm	850
Augstums	mm	1102
Svars ar piederumiem	kg	101,5
Svars darba gatavībā ar uzpildītu sausā ledus tvertni	kg	140
Gaisa spiediens riepās (maks.)	MPa (bar) 0,2 (2)
Strūklas ierīces svars (strūklošanas materiāla šļūtene, strūklas pistole, instrumentu soma)	kg	10
Pistoles atsitiena spēks (maks.)	N	100
Strūklas pistoles (maks.) piegriešanas spēks, tikai lenķa sprauslai	N	40
Skaņas spiediena līmenis L_pA	dB(A)	114
Skaņas jaudas līmenis L_WA	dB(A)	136
Nenoteiktība K	dB(A)	5
Aparāta vibrācijas
Strūklas pistole	m/s2	1,2
Strūklošanas materiāla šļūtene	m/s2	1,2

Piederumi

Aizsargapgērbs

Pilnas redzamības aizsargbrilles, aizsargpārklājums, detalas nr.: 6.321-208.0

No aukstuma aizsargājoši cimdi ar pretslī-dēšanas profilu, III kategorija pēc EN 511, detalas nr.: 6.321-210.0

Austiņas ar savienojošo korpusu, detaļas nr.: 6.321-207.0

Strūklas ierīce

Apałstrūklas sprausla, L, gara

Detalas Nr.: 4.574-019.0

Apašstrūklas sprausla, L, īpaši gara

Detalas Nr.: 4.574-016.0

Apałstrūklas sprausla, M, gara

Detalas Nr.: 4.574-018.0

Apałstrūklas sprausla, M, īsa

Sprauslu pagarinātājs, 300 mm garš

Detalas Nr.: 4.130-417.0

Rokturis

Detalas Nr.: 6.321-206.0

Skramblers

Detalas nr. 4.110-015.0

Darba apgaismojums

Detalas Nr.: 2.815-422.0

Strūklas caurules aizsargšlūtene, plastmasa, 100 m

Detalas Nr.: 6.667-214.0

Garantija ES Atbils

Katrā valstī ir spēkā mūsu uznēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucē-jumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadī-jumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnva-rotajā klientu apkalpošanas dienestā.

s deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmainas, šis paziņojums zaudē savu spēku.

Produkts: Sausā ledus strūklas ierīce

Padomi: 1.574-xxx

Attiecīgās ES direktīvas:

2011/65/EU

2006/42/EK (+2009/127/EK)

2014/30/ES

2009/125/EG + 2009/1781

Piemērotās harmonizētās normas:

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Izmantotie valsts standarti:

GS-STE-13 (pēc parauga)

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG
