| Producttype | Stoomreiniger (droogijs) |
| Merk | Kärcher |
| Model | IB 15120 |
| Elektrische voeding | 220-240 V ~ 50 Hz, 0.6 kW |
| Persluchttoevoer | Druk 0,2-1,6 MPa (2-16 bar), debiet 2-12 m³/min |
| Maximale straaldruk | 1,6 MPa (16 bar) |
| Verbruik droogijs | 30-120 kg/h |
| Capaciteit droogijstank | 40 kg |
| Afmetingen (L x B x H) | 716 x 850 x 1102 mm |
| Gewicht met accessoires | 101,5 kg |
| Gewicht gebruiksklaar | 140 kg |
| Beschermingsgraad | IPX4 |
| Geluidsdrukniveau | 114 dB(A) |
| Geluidsvermogensniveau | 136 dB(A) |
| Temperatuur droogijs | -79 °C |
| Veiligheid | Noodstop, CO2-detectie, aardingsbeveiliging, elektrische schokbeveiliging (aardlekschakelaar 30 mA) |
| Aanbevolen beschermingsmiddelen | Spatbril, koudehandschoenen, gehoorbescherming, beschermende kleding |
| Onderhoud | Dagelijks (controle slang en kabels); elke 100 u (koppelingen, dosering); elke 500 u of jaarlijks (controle door servicedienst); elke 2 jaar (vervanging slang) |
| Inbegrepen accessoires | Straalpistool, ronde straalmondstukken (L, M), vlakstraalmondstuk, beschermslang, enz. |
| Garantie | Volgens landelijke voorwaarden, neem contact op met de dealer of de Kärcher service |
Veelgestelde vragen - IB 15120 Kärcher
Gebruikersvragen over IB 15120 Kärcher
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Stoomreiniger in PDF-formaat gratis! Vind uw handleiding IB 15120 - Kärcher en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. IB 15120 van het merk Kärcher.
GEBRUIKSAANWIJZING IB 15120 Kärcher
Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.
Inhoudsopgave
Milieubescherming ..... NL .. 1
Veiligheidsinstructies ..... NL .. 1
Reglementair gebruik ..... NL .. 2
Functie .... NL .. 2
Bedieningselementen ..... NL .. 3
Inbedrijfstelling .... NL .. 4
Bediening NL .. 6
Buitenwerkingstelling ..... NL .. 8
Vervoer NL .. 8
Opslag NL .. 8
Onderhoud en reparatie ... NL .. 8
Hulp bij storingen ..... NL .. 9
EU-conformiteitsverklaring. NL. 12
Milieubescherming
Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.
Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor recycling. Lever ze daarom in voor hergebruik. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via passende inzamelpunten.
Aanwijzingen betreffende de inhoudsstoffen (REACH)
Huidige informatie over de inhoudsstoffen vindt u onder:
Veiligheidsinstructies
Het apparaat mag uitsluitend bediend worden door personen die de gebruiksaanwijzing gelezen en begrepen hebben. In het bijzonder moeten alle veiligheidsinstructies in acht genomen worden.
→ Deze gebruiksaanwijzing zo bewaren dat ze op elk tijdstip ter beschikking staat van de bediener.
Gevarenniveaus
⚠Gevaar
Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.
⚠ Waarschuwing
Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs do- delijke lichamelijke letsels.
Voorzichtig
Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.
Symbolen op het apparaat
Verwondingsgevaar door rondslingerende droogijsbrokjes. Spuitpistool niet op personen richten. Derden verwijdern van de gebruiksplaats en ervoor zorgen dat tijdens de werking geen persoon in de buurt kunnen komen (bijv. door afsluiting). Tijdens de werking de sproeier niet aanraken of niet in de droogijsstraal grijpen.
⚠ Gevaar
Verstikkingsgevaar door kooldioxide. De droogijsbrokjes bestaan uit vaste kooldioxide. Bij de werking van het apparaat stijgt het kooldioxidegehalte in de lucht op de plaats van gebruik. Werkplaats voldoende verluchten, indien nodig een waarschuwingstoestel gebruiken. Symptomen van hoge kooldioxideconcentratie in de adem:
- 3...5%: hoofdpijn, hoge ademfrequentie.
- 7...10%: hoofdpijn, braakneigingen, eventueel bewusteloosheid.
Bij het optreden van die symptomen het apparaat onmiddellijk uitschakelen en naar buiten gaan, bij de verderzetting van het werk de verluchtingsmaatregelen verbeteren of een beademingstoestel gebruiken. Veiligheidsgegevensblad van de droogijsfabrikant in acht nemen.
⚠ Gevaar
Verwondingsgevaar door elektrostatische ontladingen, beschadigingsgevaar voor elektronische componenten. Bij het reinigen kan het reinigingsobject elektrisch geladen worden. Reinigingsobject elektrisch aarden en aarding tijdens het volledige reinigingsproces behouden.
⚠ Gevaar
Verwondingsgevaar door elektrische schok. Voor het openen van de schakelkast de stroomstekker uit het stopcontact trekken.
⚠ Gevaar
Gevaar van brandwonden door droog ijs. Droog ijs heeft een temperatuur van -79 °C. Droog ijs en koude onderdelen van het apparaat nooit onbeschermd aanraken.
⚠ Gevaar
Verwondingsgevaar door rondslingerende droogijsbrokjes of vuildeeltjes. Goed aansluitende veiligheidsbril dragen.
Gevaar van gehoorschade. Oorbescherming dragen.
De veiligheidsuitrusting mag het visuele contact en de communicatie met de werk- omgeving niet hinderen.
⚠ Gevaar
Verwondingsgevaar door rondslingerende droogijsbrokjes of vuildeeltjes.
Verwondingsgevaar door aanraking van koude onderdelen van het apparaat. Veiligheidshandschoenen conform EN 511 en veiligheidskledij met lange mouwen dragen.
Algemene veiligheidsinstructies
⚠ Gevaar
Verwondingsgevaar door onbedoeld starten van het apparaat. Voor werkzaamheden aan het apparaat de stroomstekker uit het stopcontact trekken.
⚠ Gevaar
Verwondingsgevaar door elektrische schok. Voor het openen van de schakel-kast de stroomstekker uit het stopcontact trekken.
⚠ Gevaar
Gevaar van brandwonden door droogijs of koude onderdelen van het apparaat. Bij werkzaamheden aan het apparaat geschikte veiligheidskledij voor koude dragen of droog ijs verwijderen en apparaat laten opwarmen.
⚠ Gevaar
Gevaar door volumetrische uitzetting en brandwonden door koude.
Droogijs nooit in de mond nemen.
⚠ Waarschuwing
Ongevalgevaar door reactiedruk van het spuitpistool. Voor het bedienen van de hendel van het spuitpistool een veilige standplaats zoeken en het spuitpistool goed vasthouden.
⚠️Gevaar
Verwondingsgevaar door rondslingerende voorwerpen. Lichte reinigingsobjecten fixeren om te verhinderen dat het met de droogijsstraal meegesleurd wordt.
⚠ Waarschuwing
Knelgevaar door het doseerapparaat. Voor het verwijderen van de schermplaat in het droogijsreservoir zeker de stroomstekker van het apparaat uit het stopcontact trekken.
Voorschriften en richtlijnen
Voor het gebruik van de installatie in de Bondsrepubliek Duitsland gelden de volgende voorschroften en richtlijnen (verkrijgbaar via Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Keulen):
– BGV D 26 Spuitwerkzaamheden
– Uitvoeringsinstructie bij BGV D 26
– BGR 117 Werken in kleine ruimten
- BGR 139 Veiligheidsregels voor personen - noodinstallaties.
– BGR 189 Gebruik van veiligheidskledij
– BGR 195 Gebruik van veiligheidshandschoenen
– BGR 500 Exploiteren van arbeidsmiddelen
– BGI 534 Werken in kleine ruimten
– BGI 836 Gasverwarmers
Nationale veiligheidsvoorschriften en veiligheidsbepalingen alsook nationale bepalingen van beroepsgenootschappen en beroepsorganisaties moeten in acht genomen worden!
Veiligheidsinrichtingen
Noodstopknop
Wanneer de noodstopknop wordt ingedrukt, stopt de droogijsdosering en wordt de luchtstroom uit de sproeier onderbroken.
Uitschakelen in noodgevallen
→ Hendel van het spuitpistool loslaten.
→ Noodstopknop indrukken.
De droogijsdosering wordt stilgelegd en de luchtstroom uit de sproeier wordt onderbroken.
→ Luchtdruktoevoer onderbreken.
Het apparaat dient voor het verwijderen van verontreinigingen met droogijsbrokjes die versneld worden door een luchtstraal. Het apparaat mag niet in een explosiegevaarlijke omgeving gebruikt worden.
Als straalmiddel mogen alleen droogijs-brokjes gebruikt worden. Het gebruik van andere straalmiddelen kan leiden tot een beschadiging van het apparaat.
Functie
Luchtdruk komt via een reduceerklep in het spuitpistool. Bij het bedienen van de hendel van het spuitpistool gaat de klep open en komt de luchtstraal uit het spuitpistool. Tevens worden droogijsbrokjes via het do-seerapparaat in de luchtstraal gedoseerd. De dosering kan met de bedrijfsmodus-schakelaar uitgeschakeld worden. De droogijsbrokjes knallen tegen het te reinigen oppervlak en verwijderen het vuil. Door de koude droogijsbrokjes van -79 °C ont-staan bijkomend warmtespanningen tussen vuil en reinigingsobject die eveneens bijdragen tot het losmaken van het vuil. Verder gaat het droogijs bij de aanraking met het oppervlak onmiddellijk over tot gas-vormige kooldioxide waardoor het het 700-voudige volume dekt. Vuil dat door het droog ijs werd aangetast, wordt op die manier weggeschoten. Tijdens de spuitwerking zorgt een vibrator aan het droogijsreservoir voor de continue aanvulling van de droogijspellets.

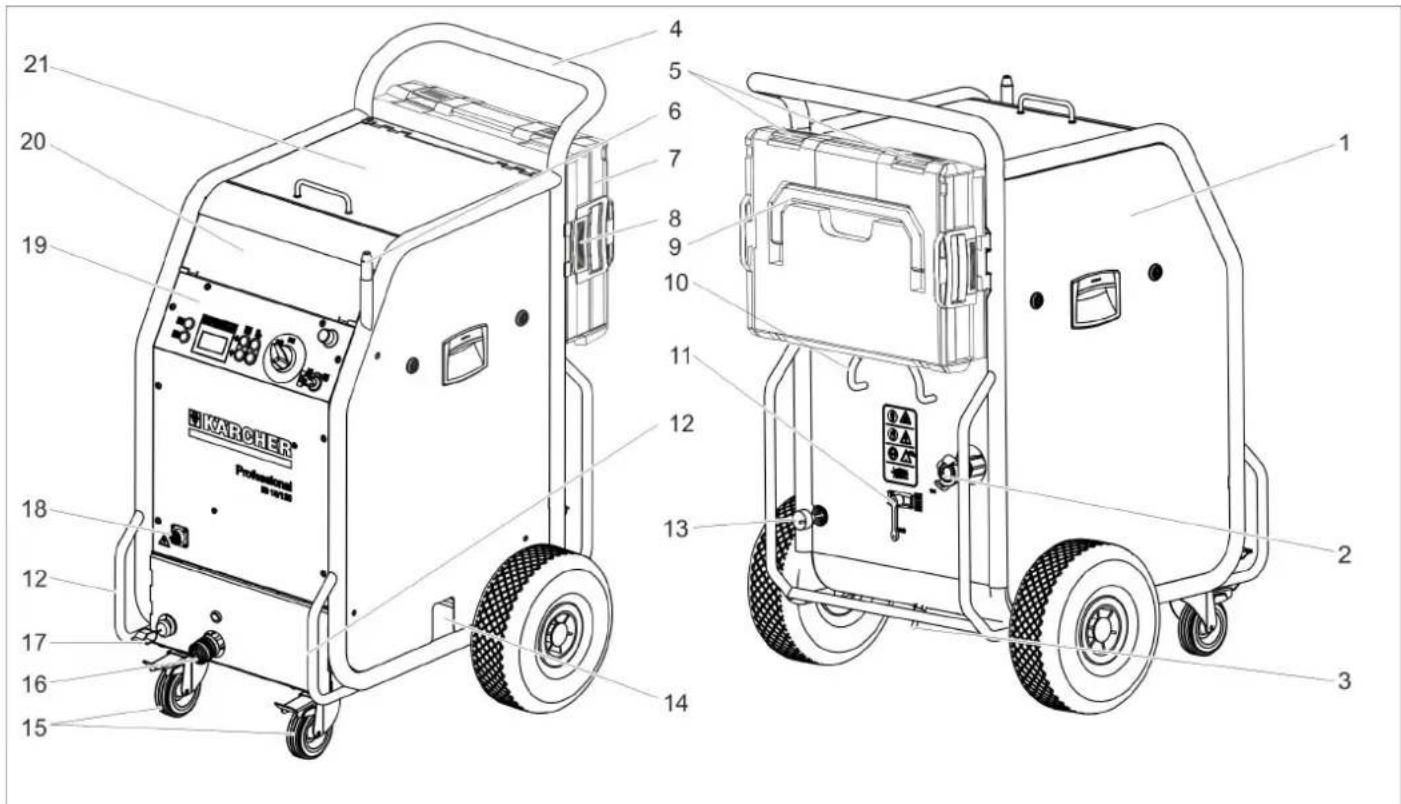

Bedieningselementen
Apparaat
1 Zekering F1, onder de zijbekleding
2 Luchtdrukaansluiting
3 Condenswaterafvoer
4 Duwbeugel
5 Sluiting, koffer
6 Houder voor spuitpistool
7 Koffer voor accessoires
8 Ontgrendeling, kofferbevestiging
9 Draaggreep, koffer
10 Kabelhouder
11 Drukontlastklep, condensaatlediging van de waterafscheider
12 Transportgreep, botsbeschermingsbeugel
13 Stroomkabel met stekker
14 Droogijs-uitvoer voor lediging van het reservoir
15 Zwenkwiel met parkeerrem
16 Koppeling straalmiddel-slang
17 Aardingskabel met klem
18 Koppeling stuurleiding
19 Bedieningsveld
20 Opbergvak voor toebehoren
21 Deksel droogijsreservoir

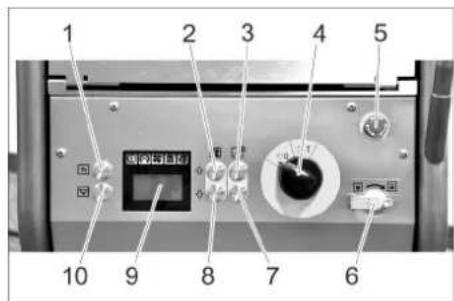

Bedieningsveld Display
1 Toets Statistiek, teller resetten
2 Toets Straaldruk verhogen
3 Toets Droogijsdosering verhogen
4 Apparaatschakelaar
5 Noodstopknop
6 Sleutelschakelaar
7 Toets Droogijsdosering verlagen
8 Toets Straaldruk verlagen
9 Display
10 Toets Lediging droogijsreservoir
1 Controlelampje Stuurspanning
groen: Stuurspanning ok
rood: Stuurspanning te laag
geel: Lediging droogijsreservoir actief
2 Controlelampje Noodstop
rood: Noodstopknop bediend
groen: Noodstopknop niet bediend
3 Controlelampje Perslucht
groen: Druk ok
oranje: geselecteerde straaldruk niet bereikt
rood: Druk te laag (beneden 0,15 MPa/1,5 bar)
4 Controlelampje Doseerapparaat
groen: Aandrijving ok
rood: Storing aan de aandrijving
5 Controlelampje Spuitpistool groen: Spuitpistool ok oranje: Hendel van de spuitpistool tijdens het inschakelen bediend rood: Spuitpistool verwijderd of stuurleiding beschadigd
6 Weergaveveld
Spuitinrichting

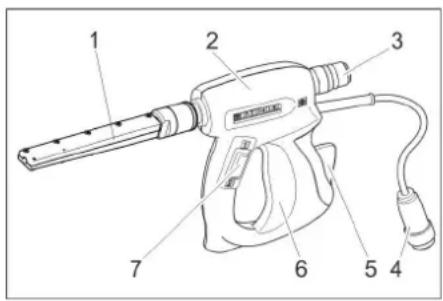

Spuitpistool
1 Sproeier
2 Spuitpistool
3 Koppeling straalmiddel-slang
4 Koppeling stuurleiding
5 Veiligheidshendel
6 Hendel
7 Schakelaar bedrijfsmodi
Stand „1“: Luchtdrukstraal
Stand „2“: Droogijsstraal (luchtdruk en droogijsbrokjes)

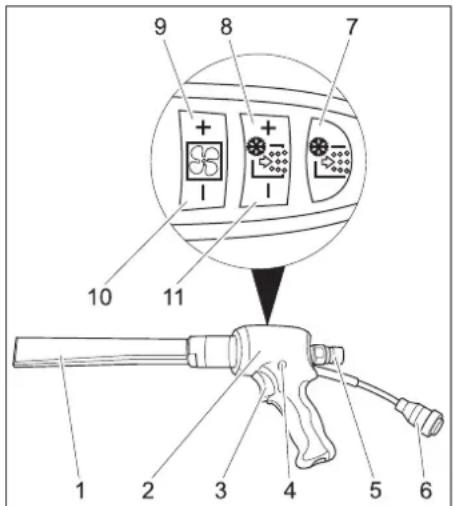

Spuitpistool Advanced (optie)
1 Sproeier
2 Spuitpistool
3 Hendel
4 Beveiligingsknop
5 Koppeling straalmiddel-slang
6 Koppeling stuurleiding
7 Toets Droogijsdosering aan/uit Brandt rood bij uitgeschakelde droogijs-dosering
8 Toets Droogijsdosering verhogen
9 Toets Straaldruk verhogen
10 Toets Straaldruk verlagen
11 Toets Droogijsdosering verlagen

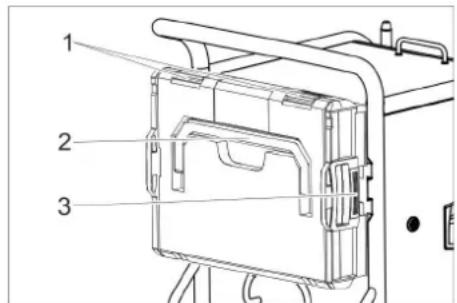

Koffer voor accessoires
De koffer dient voor het opbergen van de sproeiers en bijhorend gereedschap.
→ Sluitingen openen.
→ Deksel naar beneden zwenken.
Voorzichtig
Beschadigingsgevaar, Leg geen zware voorwerpen op het geopende deksel.
Koffer van het apparaat scheiden.
→ Ontgrendelingen indrukken en koffer wegnemen.
Koffer op het apparaat aanbrengen.
→ Koffer met de sluitingen naar boven draaien.
→ Eén kant van de koffer tegen de houder zetten en vergrendelen.
→ Koffer tegen het apparaat duwen en de tegenoverliggende houder vergrendelen.
Inbedrijfstelling
⚠ Gevaar
Gevaar voor verwonding door rondvliegen- de droogijspellets.
Bij het gebruiksklaar maken van het apparaat alle samenstellende delen, vooral de straalmiddelslang controleren, of ze in een staat volgens de voorschriften verkeren.
Beschadigde delen door correcte vervangen.
Vervuilde delen reinigen en controleren, of ze volgens de voorschriften werken.
→ Apparaat op een horizontaal, effen oppervlak plaatsen en parkeerrem van de stuurrollen blokkeren.
Instructie:
Ter bescherming tegen slijtage en verontreiniging kan de straalmiddelslang met een beschermslang overtrokken worden. Indien nodig de beschermslang voor de aansluiting over de straalslang schuiven.
→ Spuitmiddelslang met het apparaat verbinden en beveiligen.
→ Spuitpistool met de spuitmiddelslang verbinden en beveiligen.
→ Stuurleiding met het apparaat verbinden.
→ Stuurleiding met het spuitpistool verbinden.
Sproeiers
Waarschuwing
De selectie van de sproeier is afhankelijk van het materiaal van het reinigingsobject en de verontreiniging.
Ook heeft het beschikbare luchtvolume een aanzienlijke invloed op de keuze van de sproeier.
Alle sproeiers worden zonder werktuig op de schroefdraad van het spuitpistool geschroefd. De op de sproeier aangebrachte sleutelvlakken dienen voor het losmaken van vastzittende sproeiers met een platte sleutel.
Voorzichtig
Gevaar vankoudlassen. Sproeierschroefdraad voor de montage met het bijgevoegde vet bestrijken.
De juiste Ians of sproeier kiezen
De onderstaande tabel toont het luchtverbruik bij verschillende sproeiers.
Elke sproeier is gekenmerkt met luchthoeveelheidsindex XS - XXL.
Met de sproeiertabel kan dus voor elke sproeier het luchtverbruik bepaald worden.
| Oppervlaktecapaciteit | Straalsterkte heel | gering gering gemiddeld hoog heel hoog | |||||||||||||||
| Druk (bar) 2 3 4 5 | 6 7 8 9 | 10 11 | 12 13 14 | 15 16 | |||||||||||||
| Formaat sproeier | |||||||||||||||||
| XS ∅5 mm 0,40 | 0,70 | 0,90 | 1,10 | 1,30 | 1,60 | 1,80 | 2,00 | 2,30 | -- | -- | -- | -- | -- | -- | |||
| S | ∅6 mm 0,70 | 1,05 | 1,45 | 1,80 | 2,07 | 2,40 | 2,78 | 3,14 | 3,48 | 3,78 | 4,13 | 4,35 | 4,70 | 5,10 | 5,40 | ||
| M | ∅7 mm 0,93 | 1,38 | 1,85 | 2,28 | 2,64 | 3,05 | 3,63 | 4,03 | 4,57 | 4,80 | 5,30 | 5,80 | 6,22 | 6,65 | 7,15 | ||
| L | ∅8 mm | 1,09 | 1,64 | 2,26 | 2,78 | 3,20 | 3,79 | 4,40 | 4,95 | 5,45 | 5,90 | 6,40 | 7,15 | 7,67 | 8,15 | 8,80 | |
| XL | ∅9 mm | 1,50 | 2,16 | 2,88 | 3,50 | 4,03 | 4,60 | 5,41 | 6,01 | 6,53 | 7,27 | 8,08 | 8,70 | 9,28 | 9,80 | 10,40 | |
| XXL | ∅10 mm | 1,52 | 2,20 | 2,97 | 3,66 | 4,27 | 5,00 | 5,82 | 6,52 | 7,40 | 8,00 | 8,90 | 9,50 | 10,05 | 10,70 | 11,30 | |
| Luchtverbruik in m3/min | |||||||||||||||||
| m3/min | ||
| ...1 | Industrieel persluchtnet Standaard compressor bv. Käser M 17, Compair C 14 | |
| 1...2 Indu | strieel persluchtnet Kleine compressor bv. Käser M 31, Compair C 20GS | |
| 2...3 Gemiddelde compressor | bv. Käser M 57, Compair C 35 | |
| 3...5 | ||
| 5...7 Gemiddelde compressor | bv. Käser M 80, Compair C 55 | |
| 7...10 | grote compressor bv. Käser M 122, Compair C 105 | |
| 10... hee | grote compressor bv. Käser M 250, Compair C 200 |
Rondstraalsproeier
Naast de meegeleverde rondstraalsproeier staan andere rondstraalsproeiers met verschillende diameters als toebehoren ter beschikking.
1 Rondstraalspuitkop, kort
2 Rondstraalspuitkop, lang
3 Rondstraalspuitkop, extra lang
→ Rondstraalsproeier op het schroefdraadstuk van het spuitpistool plaatsen en met de hand aanspannen.
Vlakstraalsproeier
1 Diffusor
2 Verbindingsmoer
3 Sproeielement
De vlakstraalsproeier bestaat uit sproeierelement en diffusor. Als toebehoren staan sproielementen met verschillende diameters ter beschikking.
→ Sproeielement op het schroefdraadstuk van het spuitpistool plaatsen en met de hand aanspannen.
→ Diffusor op het sproeielement plaatsen.
→ Diffusor zodanig draaien dat de vlakke straal de gewenste richting ten opzichte van het spuitpistool aanneemt.
→ Wartelmoer met de hand aanspannen.

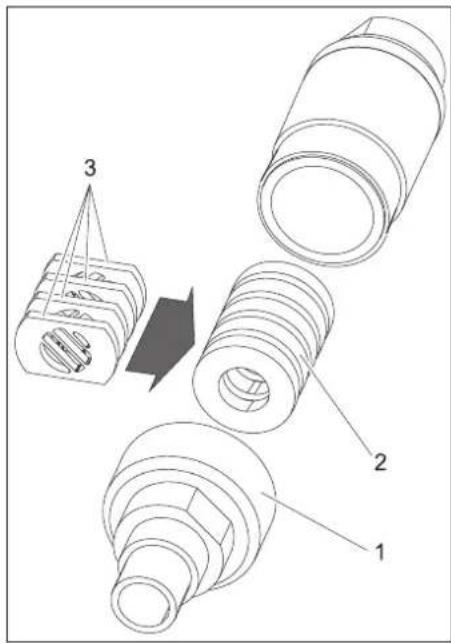

Scrambler (toebehoren)
De scrambler verkleint de droogijsbrokjes en wordt ttussen het spuitpistool en de sproeier gemonteerd.
De uitrichting van de 4 geperforeerde platen in de scrambler legt de verbrijzelingsgraad vast.

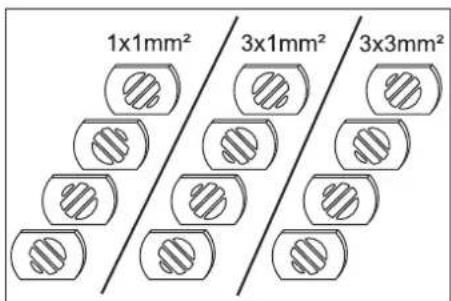

Verbrijzelingsgraad selecteren:
1 Schroefsluiting
2 Magazijn
3 Geperforeerde plaat
→ Schroefverbinding losdraaien.
→ Magazijn met geperforeerde platen uitnemen.
Geperforeerde platen als boven aangegeven in het magazijn rangschikken (3 mogelijkheden). De aangegeven maten op de afbeelding hebben betrekking tot de afmeting van de openingen.
→ Plaats het magazijn met de geperfo-
reerde platen in de scrambler.
→ Schroefverbinding aanbrengen en vastzetten.
Sproeierverlenging (toebehoren)
Tussen spuitpistool en sproeier kan een verlenging geplaatst worden.
Een hoekstraalpijp wordt tussen het spuit-pistool en de sproeier geplaatst.
1 Hoekstraalpijp 105°
2 Hoekstraalpijp 90°
⚠ Waarschuwing
Verwondingsgevaar. Bij gebruik van de hoekstraalpijp werkt naast de reactiekracht ook een koppel in op het spuitpistool. Houd het spuitpistool goed vast.
Begin het werk met een lage straaldruk en verhoog de straaldruk indien nodig.

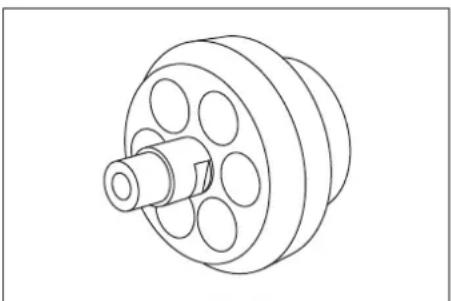

Handgreep (toebehoren)
De handgreep kan aan het verlengstuk worden bevestigd.
(enkel bij Advanced spuitpistool)
De werkverlichting wordt tussen het spuit-pistool en de sproeier aangebracht. Het in-en uitschakelen is in het hoofdstuk "Bedien-ing/basisinstellingen" beschreven.
Luchtdruk aansluiten
Waarschuwing
Voor een storingsvrij bedrijf moet de perslucht een laag vochtgehalte vertonen. De luchtdruk moet vrij zijn van olie, vuil en vreemde lichamen.
De compressor moet minstens met nakoe- ler, olie- en waterafscheider uitgerust zijn.
→ Drukontlastklep sluiten.
→ Perslucht-toevoerleiding aan de persluchtaansluiting van het apparaat aansluiten.
De max. toegestane toevoerdruk van 1,6MPa (16 bar) mag niet overschreden worden.
Netaansluiting opbouwen
⚠ Gevaar
Gevaar door elektrische schok.
Het gebruikte stopcontact moet geïnstalleerd worden door een electricien en moet voldoen aan IEC 60364-1.
Het apparaat moet beveiligd zijn door een FI-veiligheidsschakelaar van het type B, 30 mA.
Stroomleiding van het apparaat voor elk gebruik controleren op beschadigingen. Apparaat met een beschadigde stroomkabel niet gebruiken. Beschadigde kabel door electricien laten vervangen.
Het verlengsnoer moet een IPX4-bescherming garanderen en de kabeluitvoering moet minstens overeenkomen met H 07 RN-F 3G1.5.
→ Netstekker in het stopcontact steken.
Bediening
Droog ijs vullen
⚠ Gevaar
Gevaar van brandwonden door droog ijs. Droog ijs heeft een temperatuur van -79 °C. Droog ijs en koude onderdelen van het apparaat nooit onbeschermd aanraken. Veiligheidshandschoenen en veiligheidskledij dragen.
→ Deksel droogijsreservoir openen.
→ Droogijsreservoir op vreemde voorwerpen en condensaat controleren, vreemde voorwerpen en condensaat verwijderen.
→ Droogijsbrokjes in het reservoir vullen.
Voorzichtig
Beschadigingsgevaar voor het apparaat. Als spuitmiddel mogen alleen droogijsbrokjes gebruikt worden. Het gebruik van andere spuitmiddelen leidt tot het verval van de garantie.
→ Deksel droogijsreservoir sluiten.
Waarschuwing
Om storingen door samensmelten van droogijsbrokjes te vermijden, is het zinvol de inhoud van het droogijsreservoir volledig te verbruiken vooraleer nieuw droog ijs gevuld wordt. Voor langere bedrijfsonderbrekingen moet het apparaat gebruikt worden tot het droogijsreservoir leeg is of moet het reservoir door de functie Droogijslediging leeggemaakt worden.
Instellingen
Instructie
De instellingen zijn afhankelijk van het materiaal van het reinigingsobject en de verontreiniging.
→ Noodstopknop door draaien ontgrendelen.
→ Apparaatschakelaar op „I“ stellen.
→ Sleutelschakelaar met de wijzers van de klok draaien.
→ Straaldruk met de toetsen Straaldruk verhogen/verlagen instellen.
Instructie
Hoe hoger de ingestelde spuitdruk, hoe hoger (agressiever) de reinigingswerking.
→ Droogijsdosering met de toetsen Droogijsdosering verhogen/verlagen instellen.
→ Sleutelschakelaar tegen de wijzers van de klok in draaien en sleutel uitnemen. Door het automatische sluiten van het sleutelgat wordt vervuiling tijdens de werking voorkomen.
Bij uitgenomen sleutel is het apparaat tegen verstellen van de instellingen en resetten van de statistische waarden beveiligd.
Gebruik
→ Onderhoudswerkzaamheden „dagelijks voor het bedrijfsbegin“ uitvoeren (zie hoofdstuk „Onderhoud en instandhouding“).
⚠ Gevaar
Verwondingsgevaar door rondslingerende droogijsbrokjes. Spuitpistool niet op personen richten. Derden verwijdern van de gebruikplaats en ervoor zorgen dat tijdens de werking geen persoon in de buurt kunnen komen (bijv. door afsluiting).
Tijdens de werking de sproeiopening niet aanraken of niet in de droogijsstraal grijpen.
Voor het scheiden van de verbinding tussen spuitpistool en spuitmiddelslang en tussen spuitmiddelslang en apparaat zeker de luchtdruktoevoer afsluiten, het apparaat drukvrij maken en de stroomstekker uit het stopcontact trekken.
→ Werkbereik afzetten om de toegang van personen tijdens de werking te verhinderen.
⚠ Gevaar
Verstikkingsgevaar door kooldioxide. De droogijsbrokjes bestaan uit vaste kooldioxide. Bij de werking van het apparaat stijgt het kooldioxidegehalte in de lucht op de plaats van gebruik. Werkplaats voldoende verluchten, indien nodig een waarschuwingstoestel of ademhalingsbeschermingen gebruiken.
Symptomen van een te hoge kooldioxide-concentratie in de ingeademde lucht:
- 3...5%: hoofdpijn, hoge ademfrequentie.
- 7...10%: hoofdpijn, braakneigingen, eventueel bewusteloosheid.
Bij het optreden van die symptomen het apparaat onmiddellijk uitschakelen en naar buiten gaan, bij de verderzetting van het werk de verluchtingsmaatregelen verbeteren of een beademingstoestel gebruiken. Kooldioxide verzamelt zich op lager gelegen plaatsen. Verzameling verhinderen door actieve verluchtingsmaatregelen. Veiligheidsgegevensblad van de droogijsfabrikant in acht nemen.
⚠ Gevaar
Gevaar door gezondheidsschadelijke stoffen Indien bij de verwerking stof dat schadelijk is voor de gezondheid kan ontstaan, moeten voor het begin van de werkzaamheden overeenkomstige veiligheidsmaatregelen getroffen worden.
⚠️Gevaar
Explosiegevaar!
Lichte metalen en ijzerhoudende onderde- len niet tegelijkertijd bewerken.
Indien afwisselend lichte metalen en ijzerhoudende onderdelen bewerkt worden, moeten de werkruimte en de afzuiginrichting voor de bewerking van het andere materiaal gereinigd worden.
Gevaar door stofexplosie. Indien bij het werk brandbaar stof ontstaat, moeten stof-ophopingen vermeden worden. Stof regelmatig verwijderen vooraleer kritische hoeveelheden zijn ontstaan.
→ Bij het werken in kleine ruimten moet gezorgd worden voor voldoende verluchting om de kooldioxideconcentratie in de ruimte onder de gevaarlijke waarde te houden.
→ Reinigingsobject indien nodig vastzetten.
⚠️Gevaar
Verwondingsgevaar door elektrostatische ontladingen, beschadigingsgevaar voor elektronische componenten. Bij het reinigen kan het reinigingsobject elektrisch geladen worden. Reinigingsobject elektrisch aarden en aarding tijdens het volledige reinigingsproces behouden.
⚠ Waarschuwing
Gevaar voor verwonding door struikelen. Straalmiddelslang en stuurleiding zodanig leggen dat tijdens het werk geen struikelgevaar bestaat.
Voorzichtig
Beschadigingsgevaar door vreemde voorwerpen die in het droogijsreservoir vallen. Tijdens de werking het deksel van het droogijsreservoir gesloten houden.
→ Aardingskabel elektrisch geleidend met het reinigingsobject verbinden of reini-gingsobject op een andere manier aar-den.
→ Veiligheidskledij, veiligheidshandschoenen, nauwaansluitende veiligheidsbril en oorbescherming dragen.
→ Luchtdruktoevoer activeren.
→ Noodstopknop door draaien ontgrendelen.
→ Bedrijfsmodus Luchtdrukstraal „1“ of droogijsstraal „2“ instellen aan de scha-
kelaar voor bedrijfsmodi van het spuitpistool.
→ Veilige standplaats kiezen en een goede lichaamshouding aannemen om door de reactiedruk van het spuitpistool het evenwicht niet te verliezen.
Om het plotselinge optreden van een terugslag te voorkomen kan een langzame stijging van de straaldruk worden ingesteld (zie "Bediening/basisinstellingen" menupunt Softstart).
→ Beveiligingsknop van het spuitpistool indrukken.
→ Droogijsstraal activeren door het bedienen van de hendel van het spuitpistool en reinigingsproces uitvoeren.
Waarschuwing
Bij het gebruik van het Advanced spuitpistool kan de toevoeging van droogijsbrokjes uit- en ingeschakeld worden met de knop Droogijsdosering uit/in op het spuitpistool. Bij een uitgeschakelde dosering brandt de knop rood, op het display wordt „Ice off“ weergegeven.
Tevens kan bij het gebruik van het Advanced spuitpistool de straaldruk en de droogijshoeveelheid op het spuitpistool geregeld worden.
Voorzichtig
Beschadigingsgevaar voor het doseerapparaat door vuil. Bij de straalwerking het deksel van het droogijsreservoir gesloten laten om het binnendringen van afgestraalde verontreinigingen te verhinderen.
Uitschakelen in noodgevallen
→ Hendel van het spuitpistool loslaten.
→ Noodstopknop indrukken.
De droogijsdosering wordt stilgelegd en de luchtstroom uit de sproeier wordt onderbroken.
→ Luchtdruktoevoer onderbreken.
Inbedrijfname na noodstop
→ Noodstopknop door draaien ontgrendelen.
Werking onderbreken
→ Hendel van het spuitpistool loslaten.
→ Bij pauzen kan het spuitpistool op de houder aan het apparaat geplaatst worden.
Waarschuwing
Bij langdurige bedrijfsonderbrekingen kunnen de droogijsbrokjes in het droogijsreservoir samensmelten. Werk indien mogelijk niet langer dan 20 minuten onderbreken.
Bij langere onderbrekingen moet het droogijsreservoir leeggemaakt worden.
Condensaat aflaten
Een waterfascheider reinigt de naar het apparaat geleide perslucht. Daardoor verzamelt zich condensaat in de waterfascheider, die af en toe leeggemaakt moet worden.
→ Opvangbak onder de condensaatafvoer zetten.
→ Drukontlastklep langzaam openen en wachten tot het condensaat uit het apparaat is weggelopen.
Waarschuwing
Ter bescherming van het milieu moet het condensaat conform de geldige bepalingen worden weggedaan.
Statistiek-functie
Waarden opvragen
→ Apparaatschakelaar op „I“ stellen.
→ Toets statistiek even indrukken, de bedrijfsduur wordt aangegeven.
t: Bedrijfsduur sinds de afgelopen reset.
T: Totale bedrijfsduur.
Toets statistiek even indrukken, de verwerkte droogijshoeveelheid wordt aangegeven.
m: Droogijshoeveelheid sinds de afge-
lopen reset.
M: Droogijshoeveelheid totaal.
Toets statistiek even indrukken, het gemiddelde droogijsverbruik wordt aangegeven.
q: Gemiddeld droogijsverbruik sinds de afgelopen reset.
Q: Gemiddeld droogijsverbruik totaal.
Waarden resetten
→ Sleutelschakelaar met de wijzers van de klok draaien.
→ Toets statistiek gedurende 4 sec. indrukken.
Waarschuwing
De totale waarden kunnen niet worden gewist.
Basisinstellingen
Toetsen straaldruk verhogen en straal- druk verlagen tegelijk indrukken en ingedrukt houden, sleutelschakelaar met de wijzers van de klok draaien.

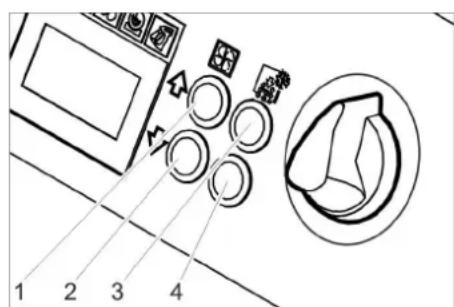

In de bedrijfsmodus Basisinstellingen hebben de toetsen de volgende functies:
1 Waarde verhogen
2 Waarde verlagen
3 Menupunt omhoog
4 Menupunt omlaag
| Menupunt | Instelbe-reik | Beschrijving |
| Softstart | 0, 1, 2, 3,4, 5 secon-den | Zacht opstarten, duur totde geselecteerde straal-druk is bereikt |
| T_Dump | 1, 2, 3, 4, 5minuten | Duur van de droogijs-le-digingsprocedure |
| Language | metric, im-perial | Maateenhedenmetric: kg/h, MPaimperial: lbs, psi |
| Lighting | ON/OFF Sproeierverlichting (op-tie) in-/uitschakelen | |
| Demo-Mode | ON/OFF Demonstratiewerking:Bediening wordt gesimu-leerd, perslucht- endroogijsafgifte zijn ge-blokkeerd. | |
Basisinstellingen sluiten
→ Sleutelschakelaar tegen de wijzers van de klok draaien.
Buitenwerkingstelling
⚠️Gevaar
Gevaar van brandwonden door droog ijs. Droog ijs heeft een temperatuur van -79 °C. Droog ijs en koude onderdelen van het apparaat nooit onbeschermd aanraken. Veiligheidshandschoenen en veiligheidskledij dragen.
⚠️Gevaar
Verwondingsgevaar door rondslingerende droogijsbrokjes. Spuitpistool niet op personen richten. Derden verwijdern van de gebruikplaats en ervoor zorgen dat tijdens de werking geen persoon in de buurt kunnen komen (bijv. door afsluiting).
→ Luchtdruktoevoer sluiten.
→ Opvangbak onder de condensaatafvoer zetten.
→ Drukontlastklep langzaam openen en wachten tot het condensaat en de perslucht uit het apparaat zijn verwijderd.
→ Opvangbak onder de droogijsafvoer plaatsen.
Toets Lediging droogijsreservoir indrukken en wachten tot het droogijsreservoir leeg is.
De droogijslediging stopt na de vooraf ingestelde tijd (zie "Basisinstellingen").
Indien nodig de toets Lediging droogijsreservoir meerdere keren indrukken.
Waarschuwing
Ter bescherming van het milieu moet het condensaat conform de geldige bepalingen worden weggedaan.
→ Apparaatschakelaar op „0/OFF“ stellen.
→ Apparaat scheiden van de luchtdruk-toevoerleiding.
→ Stekker uit het stopcontact trekken.
→ Aardkabel reinigen en oprollen.
→ Straalgoed volgens de plaatselijke voorschriften verwijderen.
Vervoer
⚠ Gevaar
Ongevallengevaar door droogijsresten in het apparaat. Voor het transport in gesloten voertuigen moet het droogijs restloos uit het apparaat verwijderd zijn om gevaren van de meerijdende personen door kooldioxide te verhinderen.
→ Voor het transport alle stappen in het hoofdstuk „Buitenwerkingstelling“ uitvoeren.
→ Apparaat op het transportvoertuig brengen.
→ Remmen van de stuurrollen vergrendelen.
→ Apparaat met spanriemen op het voertuig bevestigen.
Opslag
Voorzichtig
Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.
Het apparaat mag alleen binnen worden opgeborgen.
Onderhoud en reparatie
Onderhoudsinstructies
Basisprincipe voor een gebruiksveilige installatie is het regelmatige onderhoud volgens het volgende onderhoudsplan. Gebruik uitsluitend originele reserveonderdelen van de fabrikant of door hem aanbevolen onderdelen zoals
- Reserve- en slijtageonderdelen,
- Accessoires,
– Werkstoffen,
– Reinigingsmiddelen.
⚠ Gevaar!
Ongevallengevaar bij werkzaamheden aan het apparaat. Voor werkzaamheden aan het apparaat alle stappen van het hoofdstuk „Buitenwerkingstelling“ uitvoeren.
⚠ Gevaar
Gevaar van brandwonden door droogijs of koude onderdelen van het apparaat. Bij werkzaamheden aan het apparaat geschikte veiligheidskledij voor koude dragen of droog ijs verwijderen en apparaat laten opwarmen.
⚠ Gevaar
Gevaar door volumetrische uitzetting en brandwonden door koude.
Droogijs nooit in de mond nemen.
Voorzichtig
Beschadigingsgevaar. Spuitpistool niet met oplosmiddel, benzine of oliehoudende reinigingsmiddelen reinigen.
Onderhoudscontract
Om een betrouwbare werking van de installatie te garanderen, raden u aan om een onderhoudscontract af te sluiten. Ge-lieve contact op te nemen met uw betreffende Kärcher-klantenservice.
Onderhoudsschema
Dagelijks voor het bedrijfsbegin
→ Spuitmiddelslang zorgvuldig controleren op scheuren, knikplaatsen en andere beschadigingen. Zachte plaatsen in de slang wijzen op slijtage aan de binnenkant van de slang. Defecte of versleten slang vervangen door een nieuwe slang.
→ Elektrische kabels en stekkers controleren op beschadiging. Defecte onderdelen door de klantendienst laten vervangen.
Alle 100 bedrijfsuren
→ Koppelingen aan spuitmiddelslang, aan het apparaat en aan het spuitpistool controlleren op beschadiging en slijtage. Defecte slang vervangen, defecte koppelingen aan apparaat of spuitpistool laten vervangen door de klantendienst.
→ Doseerapparaat op schade en ondichtheid controlleren. Indien schade/on-dichtheden vastgesteld worden, klantendienst informeren.
→ Controleren of de bevestigingsdoppen van de achterste wielen goed zitten.
Alle 500 uren of jaarlijks
→ Apparaat laten controleren door de klantendienst.
Alle 2 jaar
→ Spuitmiddelslang minimum alle 2 jaar vernieuwen.

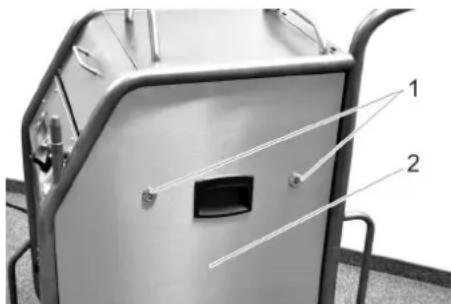

Apparaat openen
Voor de uitvoering van enkele onderhoudswerkzaamheden moeten de zijbekledingen van het apparaat verwijderd worden:
→ Snelsluitingen tegen de wijzers van de klok openen.
→ Zijpaneel wegnemen.
Onderhoudswerkzaamheden

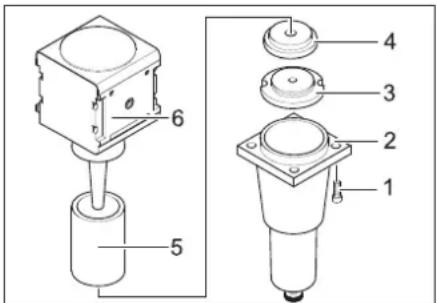

Filterelement in de waterafscheider vervangen
1 Schroef
2 Onderste deel
3 Moer
4 Schijf
5 Filterelement
6 Bovenste deel
→ 4 schroeven losdraaien.
→ Onderste deel wegnemen.
→ Moer losschroeven.
→ Schijf wegnemen.
→ Filterelement wegnemen en door een nieuw filterelement vervangen.
→ Waterafscheider in omgekeerde volgorde opnieuw monteren.
Controles
Volgens BGV D 26 moet het apparaat door een expert onderworpen worden aan de volgende controles. De resultaten van de controle moeten in een verslag opgetekend worden. Het verslag moet door de exploitant van het apparaat bewaard worden tot de volgende controle.
Na een onderbreking van meer dan één jaar
→ Apparaat controleren op reglementaire toestand en functionaliteit.
Na wijziging van de plaats van opstelling
→ Apparaat controleren op reglementaire toestand, functionaliteit en opstelling.
Na herstellingswerkzaamheden of ver- anderingen die de bedrijfsveiligheid kunnen beïnvloeden
→ Apparaat controleren op reglementaire toestand, functionaliteit en opstelling.
Hulp bij storingen
⚠ Gevaar!
Ongevallengevaar bij werkzaamheden aan het apparaat. Voor werkzaamheden aan het apparaat alle stappen van het hoofdstuk „Buitenwerkingstelling“ uitvoeren.
⚠ Gevaar
Gevaar van brandwonden door droogijs of koude onderdelen van het apparaat. Bij werkzaamheden aan het apparaat geschikte veiligheidskledij voor koude dragen of droog ijs verwijderen en apparaat laten opwarmen.
⚠ Gevaar
Gevaar door volumetrische uitzetting en brandwonden door koude.
Droogijs nooit in de mond nemen.
Storingen met weergave op het display
| Display-weergave | Controlelampje (KL) | Mogelijke oorzaak Oplossing Door wie | ||
| E001 KL stu | urspanningbrandt rood | Stuurspanning te laag Apparaat uitschakelen, kort wachten. Apparaat opnieuw in-schakelenStopcontact laten controleren.Wanneer de foutcode opnieuw verschijnt, contact opnemen met de Kärcher-klantendienst | Bediener | |
| E002 KL no | odstop brandtrood | Noodstopknop is ingedrukt Nood-stop-knop door draaien ontgrendelen. Bediener | ||
| E003 KL perslucht brandtrood | Druk van de persluchtvoorziening telaag | Druk verhogen.Apparaat uitschakelen, kort wachten. Apparaat opnieuw in-schakelen | Bediener | |
| E004 KL dosering brandtrood | Storing in de doseerunit Apparaat uitschakelen, kort wachten. Apparaat opnieuw in-schakelenWanneer de foutcode opnieuw verschijnt, contact opnemen met de Kärcher-klantendienst | Bediener | ||
| E005 KL spuitpistool brandtrood | Verbinding tussen apparaat enspuitpistool gestoord. | Correcte verbinding van de koppelingen in de stuurleiding controleren.Stuurkabels op beschadiging controleren. | Bediener | |
| E006 KL spuitpistool brandtrood | Kortsluiting in het spuitpistool of destuurkabel | Spuitpistool of straalslang met stuurkabel vervangen. Bediener | ||
| E007 KL perslucht brandtrood | Storing aan de perslucht-regelklep Klantendienst raadplegen. Bediener | |||
| E008 KL spuitpistool brandtoranje | Hendel van het spuitpistool werd tijdens het inschakelen of bij het ontgrendelen van de noodstoptoets bediend | Hendel van het spuitpistool loslaten. Bediener |
Storingen zonder weergave op het display
| Storing Mogelijke oorzaak | Oplossing Door wie | ||
| Geen displayweergave ondanks een ingeschakelde hoofdschakelaar | Stekker niet in het stopcontact gestoken. | Netstekker in een stopcontact steken. | Bediener |
| Zekering F1 is in werking getreden | Zijpaneel wegnemen en zekering F1 door indrukken ont-grendelen. | Bediener | |
| Geen luchtdrukstraal on-danks ingetrokken hendel | Luchtdruktoevoer heeft te weinig druk | Druk controleren. | Bediener |
| Sputdruk te laag ingesteld | Sputdruk hoger instellen. | Bediener | |
| Stroomtoevoer onderbroken | Stroomtoevoer controleren. Controlelampje „Apparaat in“ moet groen branden. | Bediener | |
| Noodstopknop is ingedrukt | Noodstoptoets door draaien ontgrendelen. Controle-lampje „Apparaat in“ moet groen branden. | Bediener | |
| Stuurleiding niet correct aangesloten Verbinding tussen stuurleiding en spuitpistool alsook tussen stuurleiding en apparaat controleren. | Bediener | ||
| Stuurleiding is defect | Sputmiddelslang vervangen. | Bediener | |
| Luchtdrukstraal te zwak | Sputdruk te laag ingesteld | Sputdruk hoger instellen. | Bediener |
| Luchtdruktoevoer heeft te weinig druk of volume van de compressor te laag. | Druk en volume controleren. | Bediener | |
| Filterelement in de waterafscheider verstopt. | Filterelement in de waterafscheider vervangen. | Bediener | |
| Sputmiddelslang of spuitpistool verstopt | Sputmiddelslang en spuitpistool laten ontdooien en ver-stopping verhelpen. Werkdruk verhogen en / of droogijs-dosering verlagen. | Bediener | |
| Geen droogijsbrokjes in de luchtdrukstraal | Droogijsdosering uitgeschakeld (alleen Advanced spuitpistool), knop droogijsdosering in/uit op het spuitpistool brandt rood, displayweergave „Ice off“. | Knop Droogijsdosering op het spuitpistool Advanced in-drukken. | Bediener |
| Droogijsreservoir leeg | Droogijsreservoir vullen | Bediener | |
| Droog ijs samengesmolten | Droogijsreservoir leegmaken en vullen met verse droog-ijspellets. | Bediener | |
| Triller aan het droogijsreservoir werkt niet Klantend | enst raadplegen. Bediener | ||
| Aandrijfmotor van het doseerapparaat overbelast | Doseerapparaat laten ontdooien | Bediener | |
| Luchtdrukuitlaat in het droogijsreservoir | Drukcompensatieleiding in het doseerapparaat reinigen. | Klantendienst | |
| Doseerschijf in de doseereenheid defect | Doseerschijf vervangen. | Klantendienst | |
Technische gegevens
| Elektrische aansluiting | ||
| Spanning V 220...240 | ||
| Stroomsoort 1~ | ||
| Frequentie Hz 50 | ||
| Aansluitvermogen kW 0,6 | ||
| Veiligheidsklasse IPX4 | ||
| FI-veiligheidsschakelaar delta I in A 0,03 | ||
| Lekstroom, type. mA 7,5 | ||
| Luchtdruk | ||
| Slang-nominale wijdte duim 3/4 | ||
| Toevoerdruk (max.) MPa (bar) 1,6 (16) | ||
| Toevoerdruk (min.) | MPa (bar) 0,2 (2) | |
| Persluchtverbruik | m3/min | 2...12 |
| Luchtdrukkwaliteit | droog, olievrij | |
| Capaciteit | ||
| Sputdruk (max.) | MPa (bar) 1,6 (16) | |
| Diameter van de droogijspellets (max.) | mm | 3 |
| Droogijsverbruik | kg/u | 30...120 |
| Afmetingen | ||
| Inhoud droogijsreservoir kg 40 | ||
| Breedte | mm | 716 |
| Diepte | mm | 850 |
| Hoogte | mm | 1102 |
| Gewicht met accessoires | kg | 101,5 |
| Gewicht, bedrijfsklaar, met gevuld droogijsreservoir | kg | 140 |
| Bandendruk (max.) | MPa (bar) 0,2 (2) | |
| Gewicht spuitinrichting (spuitmiddelslang, spuitpistool, gereedschaptas) | kg | 10 |
| Reactiedruk van het spuitpistool (max.) | N | 100 |
| Draaimoment van het spuitpistool (max.), alleen bij gebogen sproeier | N | 40 |
| Geluidsdrukniveau L_pA | dB(A) | 114 |
| Geluidsvermogensniveau L_WA | dB(A) | 136 |
| Onzekerheid K | dB(A) | 5 |
| Apparaattrillingen | ||
| Spuitpistool | m/s2 | 1,2 |
| Spuitmiddelslang | m/s2 | 1,2 |
Accessoires
Veiligheidskledij
Veiligheidsbril, anti-beslaan, onderdele-nr.: 6.321-208.0
Beschermende handschoenen tegen kou-de met anti-slipprofiel, categorie III conform EN 511, onderdelen-nr.: 6.321-210.0
Gehoorbescherming met hoofdbeugel, onderdele-nr.: 6.321-207.0
Spuitinrichting
Rondstraalspuitkop, L, lang
Onderdelen-nr.: 4.574-019.0
Rondstraalspuitkop, L, extra lang
Onderdelen-nr.: 4.574-016.0
Rondstraalspuitkop, M, lang
Onderdelen-nr.: 4.574-018.0
Rondstraalspuitkop, M, kort
Onderdelen-nr.: 4.130-418.0
Rondstraalspuitkop, L, kort
Onderdelen-nr.: 4.130-419.0
Vlakstraalsproeier
Onderdelen-nr.: 4.130-423.0
Vlakstraalsproeierelement, M, 6 mm
Onderdelen-nr.: 4.130-421.0
Vlakstraalsproeierelement, L, 8mm
Onderdelen-nr.: 4.130-420.0
Vlakstraalsproeierelement, XL, 10 mm
Onderdelen-nr.: 4.130-422.0
Hoekstraalpijp 90°
Onderdelen-nr.: 4.321-203.0
Hoekstraalpijp 105°
Onderdelen-nr.: 4.321-204.0
Sproeierverlenging, 300 mm lang
Onderdelen-nr.: 4.130-417.0
Handgreep
Onderdelen-nr.: 6.321-206.0
Scrambler
Onderdelen-nr.: 4.110-015.0
Werkverlichting
Onderdelen-nr.: 2.815-422.0
Beschermslang voor straalpijp, kunststof, 100 m
Onderdelen-nr.: 6.667-214.0
Garantie EU-confor
In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantie- voorwaarden. Eventuele storingen aan het apparaat herstellen wij binnen de garantie- periode kostenlos voor zover een materiaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.
teitsverklaring
Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.
Product: Droogijsstraalapparaat
Type: 1.574-xxx
Van toepassing zijnde EU-richtlijnen
2011/65/EU
2006/42/EG (+2009/127/EG)
2014/30/EU
2009/125/EG + 2009/1781
Toegepaste geharmoniseerde normen
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 60204-1
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
EN 62233: 2008
Toegepaste landelijke normen
GS-STE-13 (in aansluiting)
De ondergetekenden handelen in opdracht en met volmacht van de directie.
Documentatieverantwoordelijke:
S. Reiser
Alfred Kärcher SE & Co. KG
→ Purtatii haine de protectie, mănuși de protectie, ochelari de protectie etanse și protectie pentru urechi.
→ Activati alimentarea cu aer comprimat.
1 Keermeskinnis
2 Magasin
3 Aukudega plaat
Osa nr.: 4.574-019.0
Osa nr.: 4.574-018.0
Ümardüüs, M, lühike
Osa nr.: 4130-418.0
Ümardüüs, L, lühike
Osa nr.: 4130-419.0
Lamedüüs
Osa nr.: 4130-423.0
Lamedüüsi sisend, M, 6 mm
Osa nr.: 4130-421.0
Lamedüüsi sisend, L, 8mm
Osa nr.: 4130-420.0
Lamedüüsi sisend, XL, 10 mm
Osa nr.: 4130-422.0
Köver pritsetoru 90°
Osa nr.: 4321-203.0
Köver pritsetoru 105°
Osa nr.: 4321-204.0
Osa nr.: 4.110-015.0
Töötuli
Osa nr.: 2815-422.0
Joatoru kaitsevoolik, plast, 100 m
Osa nr.: 6667-214.0
